1 088U0230 Käyttöohje VI.UH.N3.20

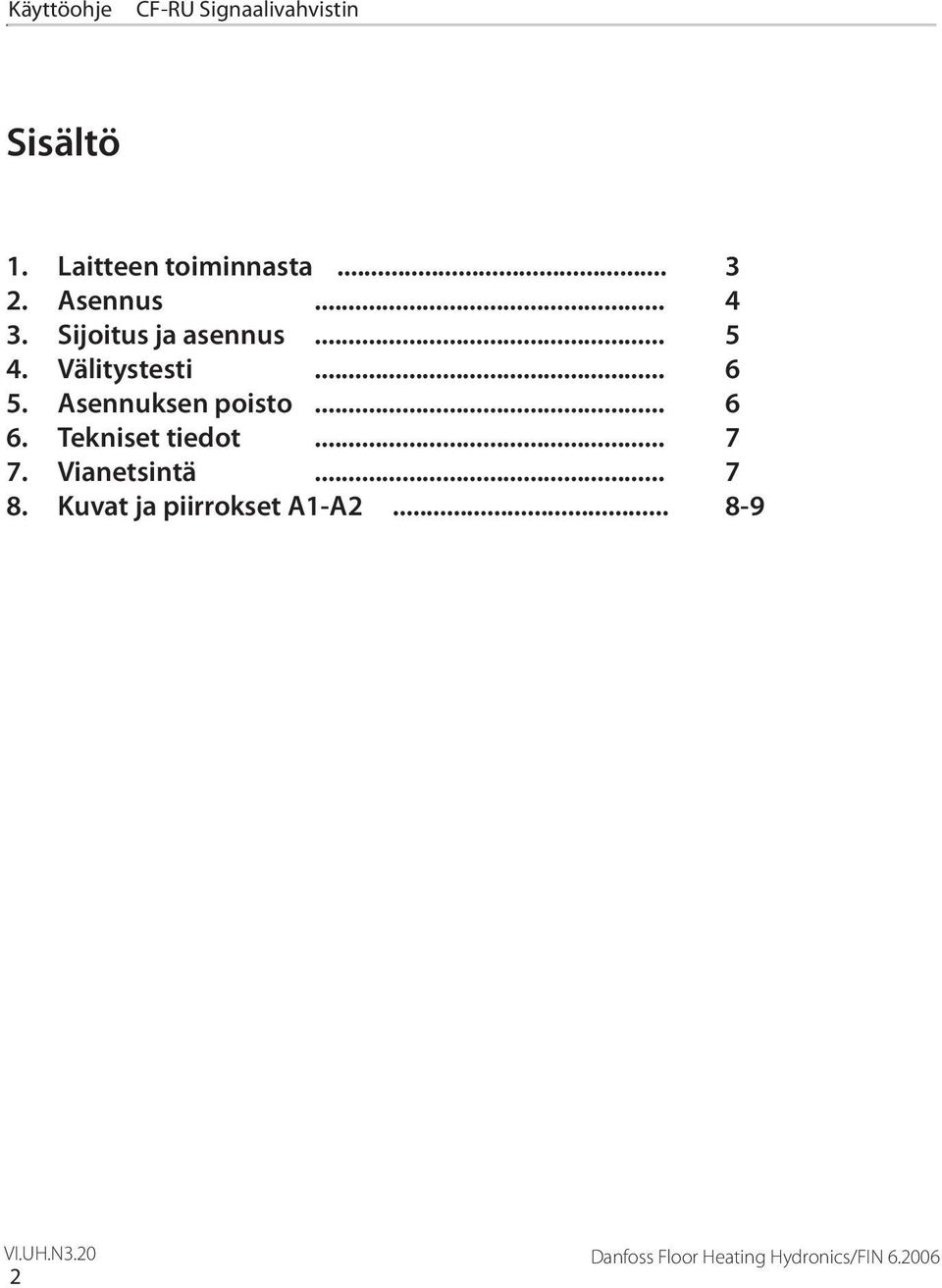

2 Sisältö Laitteen toiminnasta... 3 Asennus... 4 Sijoitus ja asennus... 5 Välitystesti... 6 Asennuksen poisto... 6 Tekniset tiedot... 7 Vianetsintä... 7 Kuvat ja piirrokset A1-A

3 1. Toiminnasta yleisesti Etuosa kuva 1 Etukansi Punainen LED (kannen takana) Muuntaja/Virtapistoke LED- tilat Pysyvä valo Ei valoa Hidas vilkkuminen Nopea vilkkuminen PÄÄLLÄ (ON) POIS PÄÄLTÄ (OFF) VILKKUU VÄLKKYY Takaosa kuva 2 Taustalevy Etukannen vapautin Taustalevyn lukitus/irrotus (käännä 90 ) Ruuvin reikä seinäkiinnitystä varten Ruuvi ja seinäproppu Asennus ruuveilla 3

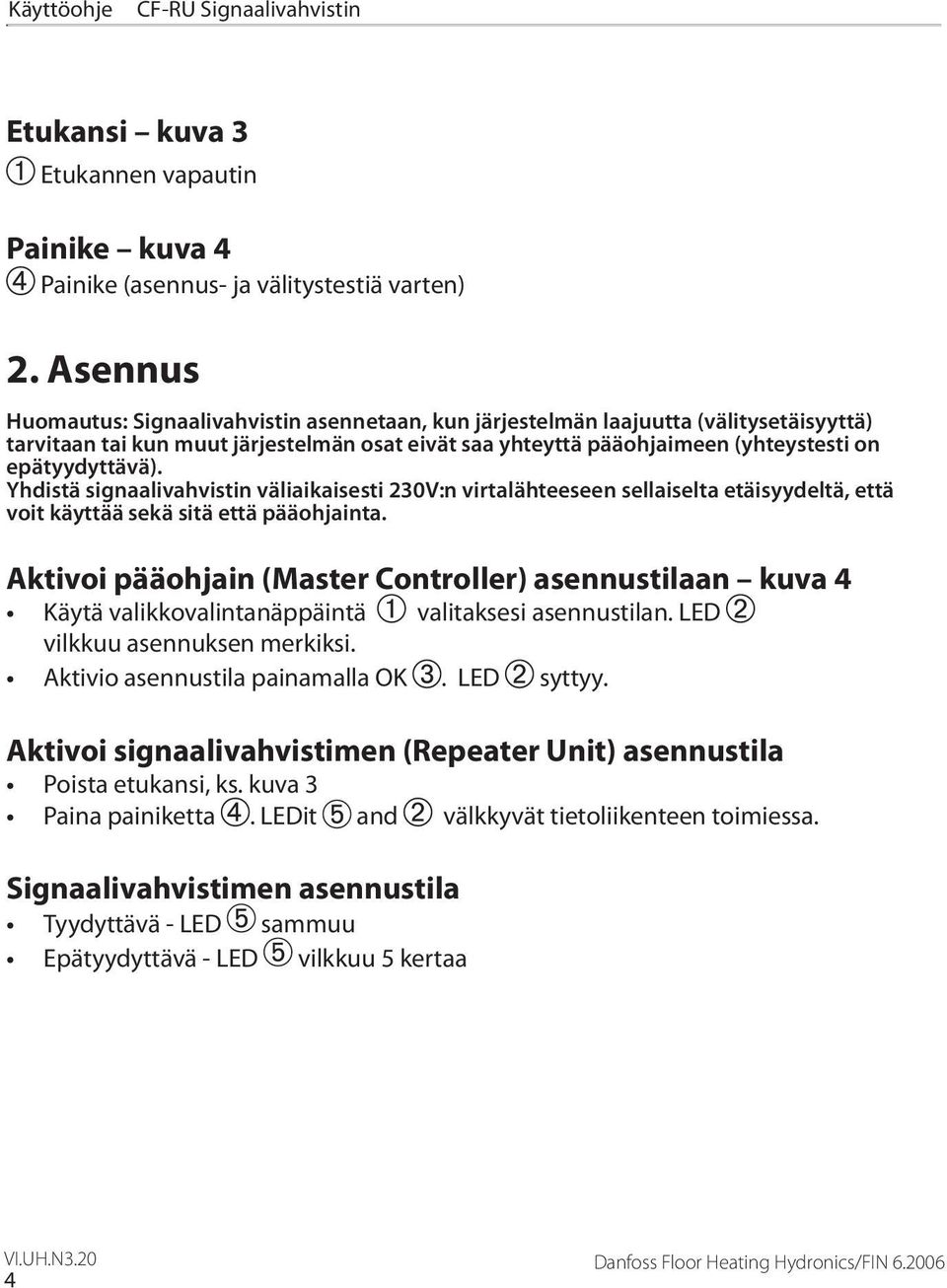

4 Etukansi kuva 3 Etukannen vapautin Painike kuva 4 Painike (asennus- ja välitystestiä varten) 2. Asennus Huomautus: Signaalivahvistin asennetaan, kun järjestelmän laajuutta (välitysetäisyyttä) tarvitaan tai kun muut järjestelmän osat eivät saa yhteyttä pääohjaimeen (yhteystesti on epätyydyttävä). Yhdistä signaalivahvistin väliaikaisesti 230V:n virtalähteeseen sellaiselta etäisyydeltä, että voit käyttää sekä sitä että pääohjainta. Aktivoi pääohjain (Master Controller) asennustilaan kuva 4 Käytä valikkovalintanäppäintä valitaksesi asennustilan. LED vilkkuu asennuksen merkiksi. Aktivio asennustila painamalla OK. LED syttyy. Aktivoi signaalivahvistimen (Repeater Unit) asennustila Poista etukansi, ks. kuva 3 Paina painiketta. LEDit and välkkyvät tietoliikenteen toimiessa. Signaalivahvistimen asennustila Tyydyttävä - LED sammuu Epätyydyttävä - LED vilkkuu 5 kertaa 4

5 3. Sijoitus ja asennus Signaalivahvistin on määritetty Kun signaalivahvistin on määritetty pääohjaimelle, irrota se väliaikaisesta 230V:n virtalähteestä. Aseta se jonnekin pääohjaimen ja sen huonetermostaatin väliin, jonka yhteystesti ei onnistunut - ks. kuva 5 - ja yhdistä se 230V:n virtalähteeseen Varmista, että yhteys pääohjaimeen toimii tekemällä yhteystesti signaalivahvistimelle - ks. 4 Suorita toinen yhteystesti huonetermostaatista, jolla oli 1) epäonnistunut yhteystesti tai 2) johon järjestelmää laajennetaan Huomautus: CF2-järjestelmän välitysalueen laajentaminen Jopa kolme signaalivahvistinta voidaan asentaa ketjuun - ks. kuva 5 Useita signaalivahvistimien ketjuja voidaan lisätä yhteen pääohjaimeen - ks. kuva 5 5

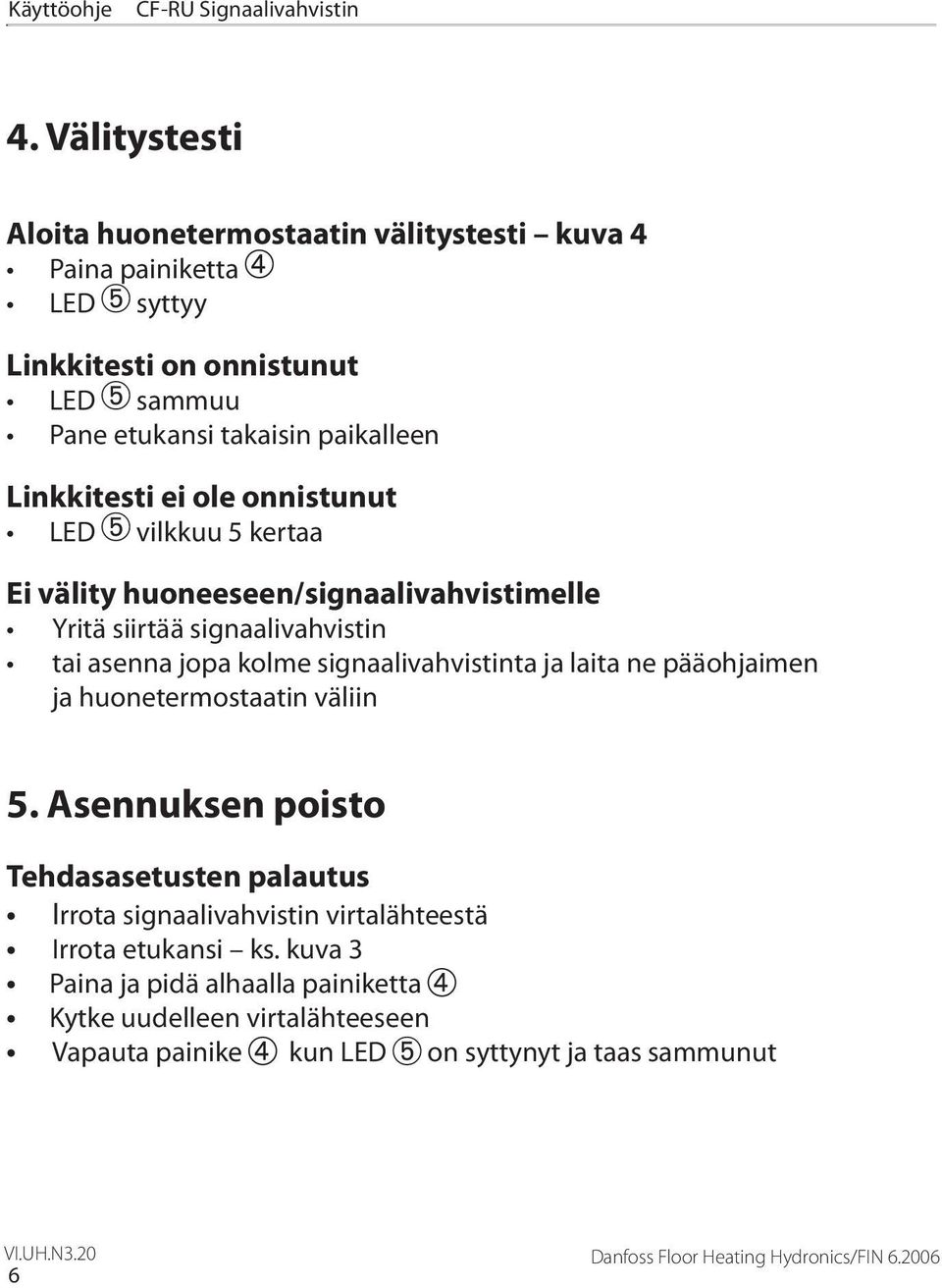

6 4. Välitystesti Aloita huonetermostaatin välitystesti kuva 4 Paina painiketta LED syttyy Linkkitesti on onnistunut LED sammuu Pane etukansi takaisin paikalleen Linkkitesti ei ole onnistunut LED vilkkuu 5 kertaa Ei välity huoneeseen/signaalivahvistimelle Yritä siirtää signaalivahvistin tai asenna jopa kolme signaalivahvistinta ja laita ne pääohjaimen ja huonetermostaatin väliin 5. Asennuksen poisto Tehdasasetusten palautus Irrota signaalivahvistin virtalähteestä Irrota etukansi ks. kuva 3 Paina ja pidä alhaalla painiketta Kytke uudelleen virtalähteeseen Vapauta painike kun LED on syttynyt ja taas sammunut 6

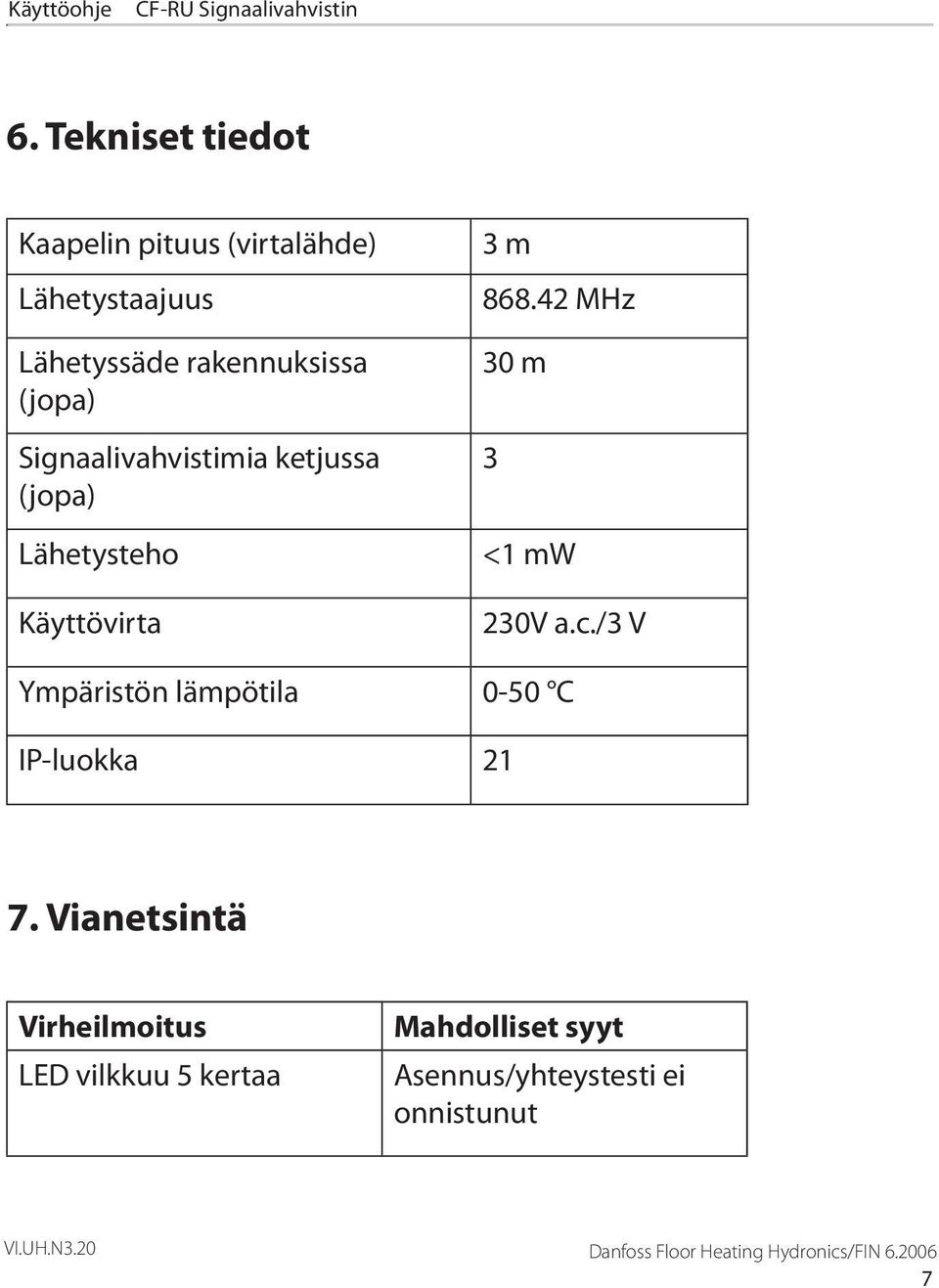

7 6. Tekniset tiedot Kaapelin pituus (virtalähde) Lähetystaajuus Lähetyssäde rakennuksissa (jopa) Signaalivahvistimia ketjussa (jopa) Lähetysteho Käyttövirta 3 m MHz 30 m 3 <1 mw 230V a.c./3 V Ympäristön lämpötila 0-50 C IP-luokka Vianetsintä Virheilmoitus LED vilkkuu 5 kertaa Mahdolliset syyt Asennus/yhteystesti ei onnistunut 7

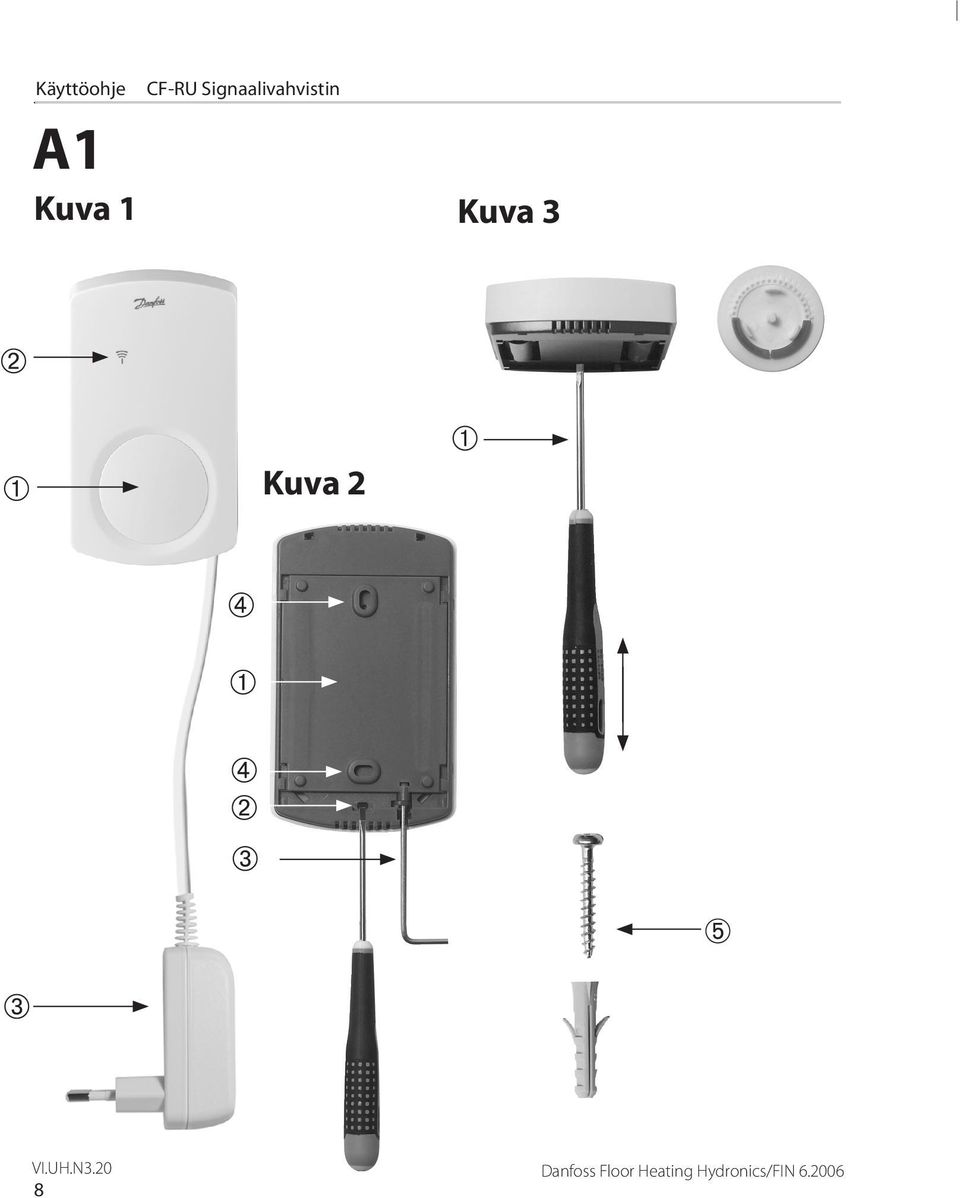

8 A1 Kuva 1 Kuva 3 Kuva 2 8

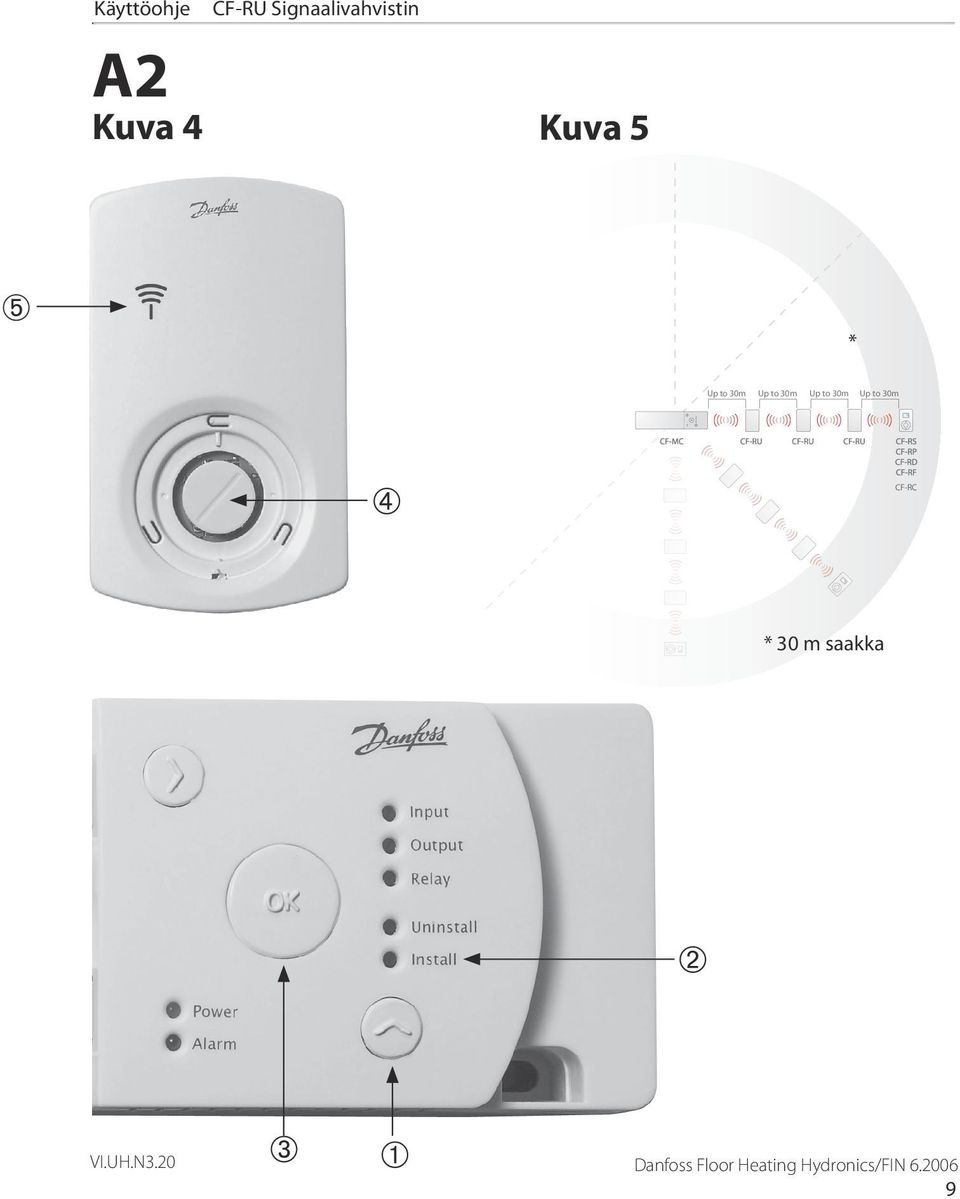

9 A2 Kuva 4 Kuva 5 * Up to 30m Up to 30m Up to 30m Up to 30m CF-RC * 30 m saakka 9
