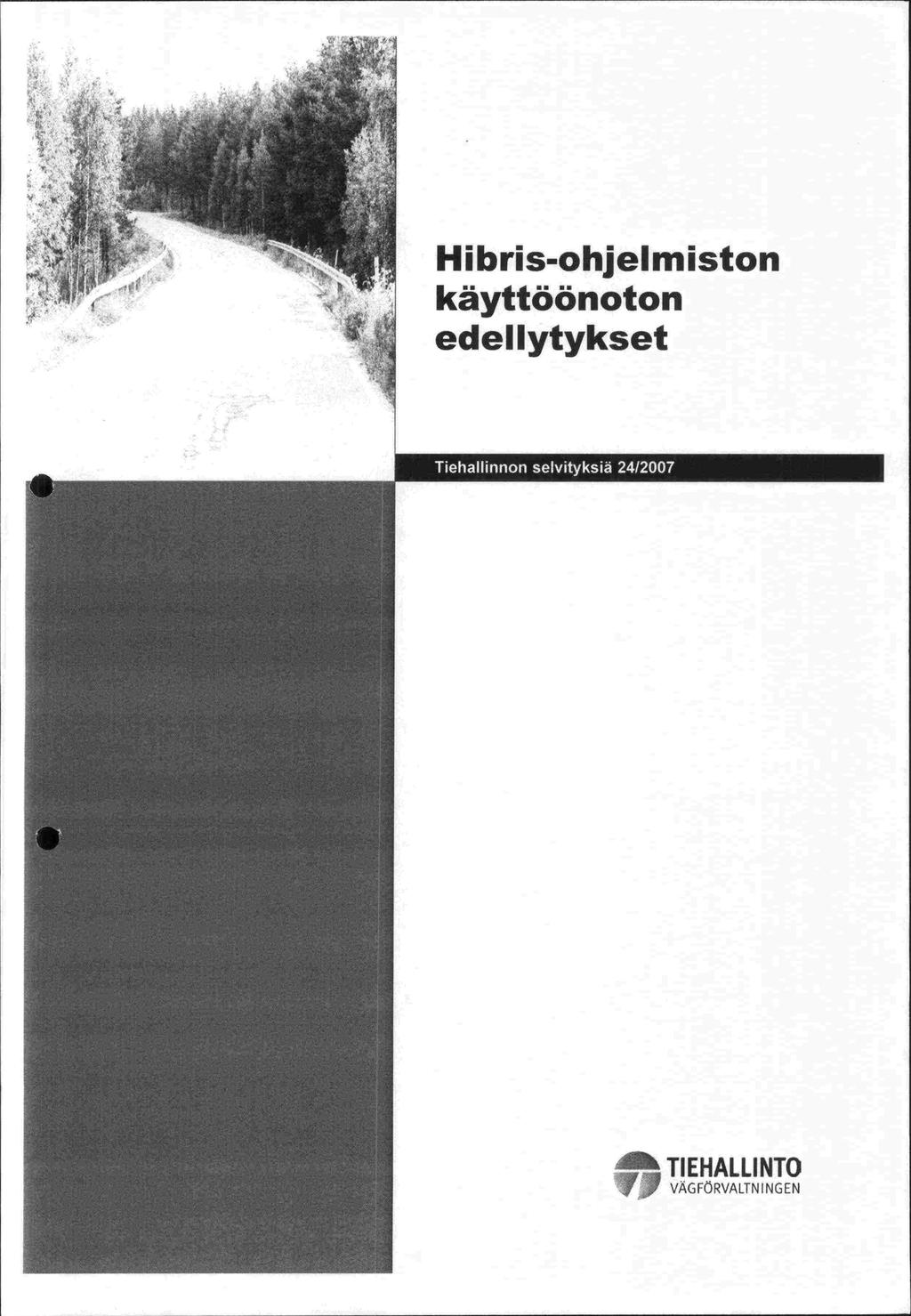

1 Hibris-ohjelmiston käyttöönoton edellytykset TIEHALLINTO 77 ' VÄGFÖRVALTNINGEN

2 Hibris-ohjelmiston käyttöönoton edellytykset fl Tiehallinnon selvityksiä 24/2007. Tie hallinto Helsinki 2007

3 Kansikuva: maantie 6271 Petäjävesi-Valkola ja Kummun silta Kes Kuvattu sillantarkastu ksen yhteydessä Verkkojulkaisu pdf ( ISSN ISBN TIEH v. Helsinki 2007 Ii nto Tiehallinto Asia ntu ntijapa lye lut 12 A Opastinsilta PL HELSINKI Puhelin 11

4 Juha Aijö: Hibris -ohjelmiston käyttöönoton edellytykset. Helsinki 2007 Tiehallinto, asian selvityksiä 24/2007, 48 s. ISSN , ISBN tuntijapalvelut. Tiehallinnon 878-1, TIEH v. Asiasanat: päällysteet, sillat, kunnossapito, tienpidon suunnittelu; ohjelmistot Aiheluokka: 70 TIIVISTELMÄ Työn yhteydessä tarkasteltiin niitä ongelmia, jotka ovat estäneet Hibrisohjelmiston käytön päällystettyjen teiden ja siltojen ylläpidon suunnittelussa. Työ on jakautunut toisaalta ohjelmiston toteutusratkaisujen vaikutusten arviointiin, toisaalta käytössä olevien mallien ja niissä käytettyjen lähtötietojen vaikutusten arviointiin. Päällystettyjen teiden ja siltojen verkkotason ylläpitoanalyysin eri vaiheet käytiin läpi kandella optimointiohjelmistolla: Hibriksen Lindon ja Rambollin Lingon avulla. Samoja lähtötietoja käyttämällä optimointiin liittyvät kysymykset saatiin esille vertaamalta näiden menettelytapojen tuloksia. Pitkän aikavälin analyysin osalta optimointitulokset ovat identtiset ja tulokset ovat käyttökelpoisia kustannustason ja kuntojakauman osalta, edellyttäen että lähtötiedot ovat hyviä. Hibris-toteutuksessa ei lasketa eikä talleteta pitkän aikavälin analyysin duaaliratkaisua, jonka vuoksi sitä ei käytetä lyhyen aikavälin analyysissä. Lingossa ajettiin lyhyen aikavälin analyysit sekä duaalin kanssa että ilman. Lyhyen aikavälin analyysin osalta toteutetut kolmet optimointifunktiot eroavat toisistaan, mutta niiden vaikutus lopputulokseen vuositoimenpide-kuntotila-tasolla ei ole yleensä merkittävä. Mallin ratkeaminen epäonnistuu huomattavasti useammin Hibriksen Lindooptimoinnissa kuin Lingolla toteutetussa optimoinnissa. Osaltaan tähän vaikuttaa Hibriksen toteutuksen tekninen ratkaisu (Oraclen web-clientin applet on nykyisin sovelluksilta odotettavan käytettävyyden kannal--tekniikka), joka ta aivan liian huono: tietoliikenneyhteys appletin ja palvelimen välillä katkeaa usein ilman että saadaan mitään virheilmoitusta. Keskeinen käyttöönottoa vaikeuttava tekijä on nykyisten silta- ja päällystemallien epähomogeen isuus, joka johtuu korjaustoimenpiteiden hyötyjen puuttumisesta siltojen osalta, siltojen ja päällysteiden erimittaisesta kuntomuutossyklistä sekä mallien erilaisesta tarkkuustasosta. Tarkkuustason eroa kuvaa se, että päällysteillä on kolme kuntomuuttujaaja 216 kuntotilaa, silloilla puolestaan on vain yksi kuntomuuttuja ja viisi kuntotilaa. Päällysteiden toimenpiteiden hyötymallien vaikutusten pienuus aiheuttaa sen, että optimoinnissa menetetään hyötyjen ohjaava vaikutus ja analyysin lopputulokset eivät ole mielekkäitä: suositellaan pienintä budjettia ja kevyimpiä toimenpiteitä. Siltamalleissa toimenpiteestä saatua rahallista hyötyä ei ole ollenkaan mukana analyysissä, jolloin mielekäs optimointi on mandollista vain päällystemallien kesken. Työn lopputuloksena esitetään suosituksia Hibris-järjestelmän käyttöönottamiseksi. Suositukset koskevat seuraavia asioita: lähtötietojen käsittelyn muutokset, optimointifunktion muutokset, tarvittavat tietotekniset ratkaisut, lähtötietoina käytettävät mallit ja niiden muutostarpeet, toimintamallin muutos, yhteisoptirnoinnin toteuttaminen ja tulosten raportoinnin kehittäminen. Näiden perusteella esitetään selvityksen lopuksi käyttöönottosuu nnitelma, jotta Tiehallinto voisi jatkaa verkkotason ylläpitoanalyysiä.

5 budget Juha Aijä: Analysering med Hibris -system. Helsingfors Vägförvaltningen, expertenheten, Vagförvaltningens utredningar 24/ s. ISSN , ISBN , TIEH v. Nyckelord: belaggningar, broar, underhåll, översiktlig vägnätsanalys SAMMANFATTNING I detta arbete undersöktes de problem som hindrat Vägförvaltningen att använda Hibris-programmet vid planeringen av drift och underhåll av det belagda vägnätet och brobeståndet. Arbetet omfattar dels en utvärdering av programvarans utförande, dels en undersökning av de använda vägbeläggflings - och bromodellerna och data som används. De olika skedena i analysen av broarnas och de belagda vägarnas underhåll undersöktes genom att jämföra resultaten från två olika optimeringsprogram: Lindo som används i Hibris och Lingo som används vid Ramboll. Genom att använda samma indata och jämföra resultaten kunde man se olika aspekter av optimeringen. Optimeringsresultaten för analysen på lång sikt är identiska och resultaten för kostnadsnivån och tillståndfördelningen vettiga och användbara, förutsatt att indata är goda. I Hibris räknar och lagrar man inte duallösningen för analyserna på lång sikt, varför den inte heller används i analyserna på kort sikt. I Lingo gjordes analyserna på kort sikt både med och utan duallösning. De tre undersökta optimeringsfunktionerna för analys på men inverkan på slutresultatet är i allmänhet inte betydande då man granskar år, åtgärd och kort sikt skiljer sig från varandra, tillstånd. Under projektet märkte man att optimeringen med Lindo misslyckas mycket oftare än optimeringen med Lingo. En bidragande orsak var Hibris som använder Oracles web client applet-teknik. Användargränssnittet är besvärligt att använda och dataförbindelsen mellan klient och server bryts ofta utan att någon varning eller felmeddelande ges. En central orsak som försvårar användandet av Hibris är ohomogeniteten som råder mellan modellerna för broar och belagda vägar. Ohomogeniteten beror på saknaden av nytta av reparationsåtgärder för broar, den stora skillnaden i längd på tidscykeln för tillståndsförändringar för broar och belagda vägar samt på den stora skillnaden i graden av modellernas finindelning. Skillnaden i finindelning illustreras av att de belagda vägarna har tre tillståndsvariabler och 216 tillstånd medan broarna bara har en tillståndsvariabel och fem tillstånd. Den enligt modellerna anspråkslösa nyttan med åtgärder för belagda vägar gör att man förlorar nyttofaktorns styrande verkan och analysernas slutresultat är inte meningsfulla: man rekommenderas minsta och de billigaste åtgärderna. För broarnas del saknas nyttomodeller helt, vilket gör att man kan göra meningsfull optimering bara mellan olika för belagda vägar. modeller fl Arbetets resultat innehåller rekommendationer för hur man kan börja använda Hibris-programmet. Rekommendationerna gäller följande saker; ändring av hanteringen av indata ändringar i formuleringen av optimeringsfunktion datatekniskt utförande behov av modifiering av modeller arbetsprocessen implementering av samoptimering utveckling av rapporteringen av resultaten På basen av dessa framläggs slutligen en plan för ibruktagande av Hibris.

6 applet Juha Aijö: Key issues when using the Hibris software. Helsinki 2007 Finnish Road Administration. Finnra Reports 24/2007,48 p. ISSN , ISBN , TIEH v. Keywords: pavement, bridges, maintenance, program SUMMARY This work investigates the problems that have impeded the use of the Hibris software in the Finnish Road Administration for the planning of maintenance and repair of paved roads and bridges. The problems with the software are presented on one hand and on the other the used models and input data are evaluated. The different phases of maintenance and repair of bridges and paved roads were analysed with two optimization software packages: Lindo, which is used in Hibris, and Lingo, which is used in Ramboll. By using the same input data and comparing the results, different aspects of the optimization could be seen. The optimization results for the long term analyses are identical and the results regarding cost-level and state distribution are realistic and useful, assuming that input data is good. In Hibris the long term dual solution is neither calculated nor saved, hence it is not used in the short term analyses. ln Lingo the short term analyses where made both with and without the dual solution. The three evaluated optimization functions for the short term are different, but the end result-when comparing year, action and state are usually negligible. Finding a solution for the models fails much more often in Hibris' Lindo optimization than when using Lingo. This is partly due to the Oracle web client technology used in Hibris: the communication between the applet and the server is often silently broken without any warning or error message being given. A key challenge is the lack of harmon/sat/on of the input models: there are no benefits involved when repairing bridges, the disparity in length of the time cycles of the state changes for bridges and paved roads and the big dif - ference in the level of subdivision of the models. The differences in subdivision are illustrated by the fact that paved roads have three state variables and 216 states while bridges only have one state variable and five states. The, according to the models, negligible benefits of repair actions on paved roads results in the loss of the commanding influence of benefits, leaving the end result-less meaningful: the smallest-budget and the cheapestactions are recommended. For bridges there are no benefit models at all, which means that meaningful optimization only can be done between subnetworks of paved roads. The report suggests actions to make use of Hibris possible: improved input data handling changed optimization formulation software modifications modifications to models change of work routines implementation of combined optimization improvement of result-reporting Finally an implementation plan is presented.

7 Pertti ESIPUHE Tässä työssä tarkastellaan Hibris-ohjelmiston käyttöönotossa ilmenneitä vaikeuksia ja esitetään ratkaisuja niiden korjaamiseksi. Työn yhteydessä tar - kastellaan sovelluksessa käytettyihin ratkaisuihin liittyviä ominaisuuksia, päällyste- ja siltamallien eroja sekä tuloksia. Lähtötietona on käytetty vuoden tiedoilla päivitettyjä malleja Selvitys on osa Tiehallinnon Väyläomaisuuden hallinnan tutkimusohjelman Työtä ohjanneeseen työryh mään ovat kuulu- (VOH) projektikokonaisuutta. neet. Marja-Kaarina Söderqvist, Tiehallinto (puh.joht.) Virtafa, Tiehallinto Vesa Männistö, Pöyry Infra Oy Tämän selvityksen on laatinut Ramboll Finland 0y, jossa työhön on osallistunut Dl Juha Aijö (proj.pääll.), tekn.yo. Sauli Katainen ja DI Ilkka Vilonen. Magnus Veijola Morro Ky:stä Lisäksi asiantuntijana työhön ovat osallistuneet Simsoft Oy:stä. sekä Mikko Virkkunen Helsingissä huhtikuussa 2007 Tiehallinto Asiantu ntijapalvelut I

8 Hibris-ohjelmiston käyttöönoton edellytykset Sisältö HIBRIS-OHJELMISTON RAKENNE Tausta Verkkotason analyysi Mallit Laskentamenetelmät Ohjelmiston keskeiset kokonaisuudetja käyttö Hibris-ohjelmiston käyttö Lähtötietojen syöttö datasovelluksen avulla Hibriksen raportointi 15 2 IKÄKÄYTTÄYTYMISENMALLINTAMISENpERUSTEET Kuntotietoaineisto Luokituksen periaatteet Mallinnus Esimerkki päällystekuntomuuttujan valinnasta Yhteenveto Hibris-analyysiin liittyvän ikäkäyttäytymisen mallintamisesta 21 3 HIBRIS ANALYYSIN MALLIT Päällystetyt tiet Osaverkot Kunnon kuvaaminen Ikäkäyttäytymisen kuvaaminen Toimenpiteiden kuvaaminen Vaikutusten kuvaaminen 25 Päällysteiden nykykuntotilajakauman Iaskenta Lähtöaineisto Sillat Osaverkot Kunnon kuvaaminen Ikäkäyttäytymisen kuvaaminen Toimenpiteiden kuvaaminen Toimenpiteiden tienkäyttäjille aiheuttamat lisäkustannukset Vaikutusten kuvaaminen Lähtöaineisto 31 4 OPTIMOINTI Optimoinnin toteutus Pitkän aikavälin optimointi (LT) Lyhyen aikavälin optimointi (ST) 33

9 lo Hibris -ohjelmiston käyttöönoton edellytykset Painokerrointen määrittäminen ST-kohdefunktioon ST-funktioiden vertailu, menettelytapa ja tulokset Yleistä Tulokset ST-formulointien vertaamisesta Osaverkkojen yhteisoptimointi Periaate ja kysymyksenasettelu Esimerkki päällystettyjen teiden osaverkoilta Päällystettyjen teiden osaverkkojen yhteisoptimointi Havaintoja menettelytavasta 45 5 TULOKSET Päällysteet Päällysteiden pitkän aikavälin LT-tulokset Päällysteiden lyhyen aikavälin ST-tulokset Sillat Toimenpidekustannukset Kuntojakauma Havaintoja siltamallien LT-optimointiratkaisusta Havaintoja siltamallien ST-optimointiratkaisusta 54 6 SUOSITUKSET Lähtötietojen käsittelyn muutokset Optimointifunktion muutokset Tietotekniset ratkaisut Lähtötietoina käytettävät mallit Yhteisoptimoinnin toteuttaminen Tulosten raportoinnin kehittäminen Yhteensovittaminen PMS Pro-ohjelmiston kanssa 57 7 KÄYTTÖÖNOTTOSUUNNITELMA Toiminnan organisoiminen Mallikehitys Ohjelmistokehitys 58

10 Hibris -ohjelmiston käyttöönoton edellytykset 11 HIBRIS-OHJELMISTON RAKENNE I HIBRIS-OHJELMISTON RAKENNE 1.1 Tausta HIBRIS on Tiehallinnon ylläpidon ja korvausinvestointien analysointiin tarkoitettu verkkotason hallintajärjestelmä. Se korvaa edelliset vastaavat järjestelmät, HIPSin ja Verkko-Sihan. Järjestelmä on rakennettu siten, että sillä voidaan analysoida yhdessä ja/tai erikseen päällysteitä, siltoja, sorateitä sekä tiestön varusteita ja laitteita. Uuden järjestelmän käyttöönotto on kuitenkin osoittautunut odotettua vaikeammaksi eikä Hibris-ohjelmistoa ole voitu hyödyntää väyläomaisuuden hallinnassa halutulla tavalla. Olemassa olevat mallit on muutettu uuden ohjelmiston mukaisiksi, ja tulosten käyttöönottoa varten tarvitaan niiden testausta ja ongelmien selvittämistä. Tämän työn tavoitteena on selvittää ja esittää tarvittavat ratkaisut H ibris-ohjelmiston käyttöön ottamiseksi. 1.2 Verkkotason analyysi Hibris-ohjelmiston avulla voidaan analysoida tieverkon rakenteiden ylläpitoa. Analyysiin kuuluu tiettyä rakennetta kuvaavien mallien muodostaminen toiminnansuunnittelun tarpeisiin ja erilaisten laskentamenetelmien soveltaminen tarkasteltaviin kysymyksiin. Ohjelmisto tarjoaa mandollisuuden erilaisten vaihtoehtoisten rahoitustasojen vaikutusten tarkaste- mallien analysointiin ja luun Mallit S Verkkotason analyysin mallit muodostavat kokonaisuuden, jonka avulla kuvataan tarkasteltavaa tieomaisuuden osaa (tässä työssä päällystettyä tieverkkoa ja siltoja). Mallit koostuvat: Rakenteen erilaisista osista, so. osaverkoista Tarkasteltavan rakenteen kunnon kuvaamisesta kuntomuuttujien ja kuntoluokkien avulla Ikäkäyttäytymisen kuvaamisesta Toimenpiteiden kuvaamisesta (vaikutus kuntoon ja kustannuksiin) Vaikutusten kuvaamisesta (vaikutukset rahamääräisiä ja kuntomuutoksia) Sekä päällystemallien että siltamallien sisältöä esitetään kappaleessa 3 tarkemmin. Taulukossa 1 on yhteenveto valituista ratkaisuista kanden väyläomaisuuden osan kuvaamiseksi. Kaikki mallien lähtötiedot muodostetaan yhdelle osaverkolle kerrallaan. Tämän vuoksi eri osaverkoilla voidaan käyttää tarpeen mukaan erilaisia kuntomuuttujia, luokkarajoja, toimenpiteitä sekä vaikutuksia. Tämä on verkkotason analyysin vahvuus. Toisaalta osaverkkojen vertailukelpoisuus, askentamallit ja tulosten hyväksikäyttö tarvitsevat yhteisiä tekijöitä osaverkkojen välillä. Tasapaino toisaalta yhden osaverkon ominaisuuksien kuvaamisen ja

11 -riksessä. 12 Hibris -ohjelmiston käyttäänoton edellytykset HIBRIS -OHJELMISTON RAKENNE toisaalta koko tiestön yhteisen analysoinnin välillä vaatii oleellisten asioiden tunnistamista ja erilaisten ratkaisuvaihtoehtojen testaamista. Taulukko 1. Verkkotason mallien rakennetta kuvaavat keskeiset muuttujat Päällystetyt tiet Sillat Osa verkkojen 8 osaverkkoa 14 osaverkkoa lukumäärä Kuntomuuttujia kolme kuntomuuttujaa (tasaisuus, yksi muuttuja (kunto- uratlharjanteen korkeus, rakenne) luokka) Kuntoluokkia kuusi luokkaa per kuntomuuttuja viisi luokkaa (6x6x6) Kuntotiloja 216 tilaa 5 tilaa Toimenpiteiden hoito + viisi toimenpidettä hoito + määrä kolme toimenpidettä Vaikutusmallit! Kuntomuutos (rappeutu minen ilman Kuntomu utos (rappeukuntomuutos toimenpiteitä ja toimenpiteiden vai- tummen ilman toimenpikutus kuntotilajakaumaan) teitä ja toimenpiteiden vaikutus kuntotilajakau- maan) Vaikutusmallit! Kuntotilan vaikutus tienkäyttäjien hyöty kustannuksiin komponenteittain (kevyt/raskas, aika/ajoneuvo! onnet- tomuus /ympäristö) Vaikutusmalliti Toimenpiteiden tienkäyttäjien kus- Toimenpiteiden tienkäyttyönaikaiset tannuksia lisäävä vaikutus täjien kustannuksia Iivaikutukset säävä vaikutus Tienpitäjän Toimenpidekustannukset Toimenpidekustannukset kustannukset I Erot ovat huomattavia ja vaikuttavat omalta osaltaan mandollisuuksiin tehdä yhteistä analyysiä molempien rakenteiden osalta Laskentamenetelmät. Verkkotason hallintajärjestelmä sisältää useita eri vaiheissa tehtäviä analyysejä, joissa sovelletaan kuhu nkin käyttötarkoitukseen sovellettuja laskentamenetelmiä. Ne voidaan ryhmitellä kolmeen osaan: 1. Lähtöaineistojen tuottamisessa käytetyt laskentamenetelmät, esimer - kiksi ikäkäyttäytymistä kuvaavat todennäköisyysmallit 2. Hibris-ohjelmistossa toteutettu laskenta, esimerkiksi lineaarinen optimointi 3. Tulosraporttien laskenta Hibris-ohjelmiston optimomntituloksista. Tämän lisäksi Tiehallinrion käytössä on päällystetyille teille verkkotasori analyysiin liittyviä vaihtoehtoisia laskenta-algoritmeja, joita ei ole toteutettu Hib Tällaisia ovat simulointiin perustuvat analyysit sekä Lingoohjelmiston avulla toteutetut optimointialgoritmit. Keskeisin Hibris-ohjelmiston osa tarjoaa mandollisuuden tehdä lineaariseen optimointiin perustuvia laskentoja. Näiden laskentojen tehokkuus perustuu nopeasti muutettaviin optimointirajoituksiin ja mandollisuuteen tuottaa ja tarkastella vaihtoehtoisia tuloksia. Keskeisimmät optimointifun ktiot ovat:

12 -sen kustan Hibris-ohjelmiston käyttöönoton edellytykset 13 HIBRIS-OHJELMISTON RAKENNE Pitkän aikavälin optimointi (LT), jossa minimoidaan yhteiskunnan ii u ksia Lyhyen aikavälin optimointi (ST), jossa minimoidaan nykykunnon ja eroa tavoitekunnon Vastaavanlaiset optimointifunktiot olivat osa Tiehallinnon 1990-luvulla käyttämää HIPS (Highway Investment Programming System) -järjestelmää ja -Siha siltojenhallintajärjestelmää. Verkko 1.3 Ohjelmiston keskeiset kokonaisuudet ja käyttö Hibris-ohjelmisto on osa pitkälle kehitettyä päätöksentekoa tukevaa analyysiä. Tässä projektissa keskitytään tarkastelemaan Hibris-ohjelmistossa to- teutettua laskentaa ja nykyisiä lähtötietoja päällystetyille teille ja silloille. Kuvassa 1 on esitetty Hibris-analyysin toiminnan keskeiset vaiheet. Lähtötietojen avulla luodaan optimointia varten tarvittavat yhtälöt, suoritetaan optimointi, tallennetaan optimoinnin tulokset, ja tuloksia käytetään erilaisten raporttien ja analyysien toteuttamiseen. Optimointi on toteutettu Lindo Systems lnc:n ( ) optimointiohjelmistolla Lindo, jossa optimoinnissa käytettävät yhtälöt ja lähtöarvot ovat yhdessä. Hibris-ohjelmisto muodostaa tarvittavan yhtälöryhmän Lindooptimointia varten ja käynnistää Lindo-ohjelman suorittamaan optimoinnin. H ibris-ohjelmisto tallentaa Lindon tulostiedot H ibriksen tietokan- Vastaavasti taan. Lähtötiedot muodostetaan pääasiassa taulukkolaskentaohjelmalla (Excel), mallinnuksessa käytetään tarvittavia sovelluksia kuten mutta varsinaisessa tilasta- ja simulointiohjelmistoja (mm. SAS ja Risk). Lähtötietojen Hibristietokantaan siirtoa varten on toteutettu oma datasovellus /3/. Datasovelluk käytöstä kuitenkin luovuttiin tämän työn yhteydessä, koska Oraclen tietokantatyökalut olivat parempia mallien siirtoon Hibriksen tietokan- omat taan. Hibris raportointi on toteutettu erikseen Simsoft MyApp ohjelmiston avulla /6/.

13 14 Hibris-ohjelmiston käyttöönoton edellytykset HIBRIS-OHJELMISTON RAKENNE Optimoinnin -Rajoitukset -Valinnat Optimointi undo Raporttien laskentalogiikka OtimointituIo1 I varastointi Perusraportit liyvälsytty tulos Esit'sraportit hylätty tulos eli muutos lähtöarvoihin Kuva 1. Hibris-ohjelmiston käytön keskeiset osat Hibris ohjelmisto on toteutettu siten, että sillä voidaan analysoida tieverkon eri rakenteiden ylläpitoa erilaisten vaihtoehtotarkastelujen avulla. Tätä varten esimerkiksi muuttujien lukumäärää ja määrityksiä voidaan muuttaa osaverkkokohtaisesti ilman muutoksia ohjelmistoon. Optimoinnin osalta Hibriksen käyttämät algoritmit on ohjelmoitu Hibrisohjelmistoon eli optimointifun ktiota ei voida muuttaa ilman ohjelmointiprojek -tia. I Hibris-ohjelmiston käyttö Hibris-ohjelman käyttöliittymä on toteutettu applet-tekniikan avulla internetselaimella käytettäväksi. Tällä hetkellä toteutettu ratkaisu kärsii tietoliikenneongelmista (pitkiä odotusaikoja) ja palvelimen toimintaan liittyvistä teknisistä ongelmista (vaati laskentaa tehtäessä palvelimen uudelleenkäynnistämisen lähes päivittäin). Seuraavassa on kirjattu Hibriksen käytössä keväällä 2006 esiin tulleita vaikeuksia ja niiden ratkaisuja. Yhteyden muodostaminen Hibriksen tietokantaan web-selaimella Yhteyteen tarvittava käyttöliittymä on Tiehallinnon ulkopuolelta osoitteessa :7777/developer/servlet/f60servlet?config=hibris. Client tarvitsee toimiakseen Oraclen Jlnitiator laajennuksen selaimeen. Mutta sivun HTML-koodissa oleva rivi: application/x-jinit-applet;version= pakottaa selaimen hyväksymään vain version Jlnitiatorista. Jos tätä

14 -gin käsittely -tumisen uusin Hibris-ohjelmiston käyttöönoton edellytykset 1 5 HIBRIS-OHJELMISTON RAKENNE versiota ei löydy, selain yrittää asentaa sen sivun koodissa ilmoitetusta plu -osoitteesta. Tämä osoite on kuitenkin vanhentunut eikä johda enää mihinkään. Selain ei näin ollen pysty käynnistämään käyttöliittymää, vaikka olisi uudempikin versio ( on noin neljä vuotta vanha ja asennettuna on tällä hetkellä ). Ratkaisu.' Käyttäjän pitää ladata Oraclen web-sivuilta Jlnitiator ja asentaa se erikseen, Yhteys H ibris-sovellukseen Tiehallinnon sisäverkosta muodostuu osoitteessa httl://tiasi :7777/developer/servlet/f6Oservlet?config=hibris. Edellä mainittuja ongelmia käynnistyksen yhteydessä ei esiinny. O Web Clientin käyttö selaimer, avulla Sisäänkirjautuessa annetaan: käyttäjätunnus "xxx",salasana "xxx",tietokannan nimi "hbtuo". Onnistuneen sisään kirjauksen jälkeen Web Clientissa avautuu ns. ana saadaan näkyviin valitsemalla Perus-valikosta Osa-lyysinäkymä. Osaverkot Uuden mallin saa kantaan Lisää -paini kkeesta. Käyttöohjeita -verkkotyypit. löytyy Hibriksen Avusta-toiminnosta. Ohjelmiston käyttöliittymä tuntuu hitaalta ja vaikealta käyttää. Etenemisen loogisuutta vaikeuttaa Web Clientin appletin ja palvelimen välinen tietoliikenne, joka kestää oman aikansa. J05 käyttäjä ei jaksa odottaa ja yrittää siirtyä muualle, on seurauksena yleensä Web Clientin jumiutuminen. Tästä ei pääse eteenpäin muuten kuin lopettamalla sovellus käyttöjärjestelmän avulla ja ja odottaa sovelluksen py-aloittamalla alusta. Kun käyttäjä tietää, mitä tekee symistä ajan tasalla, käyttöliittymä toimii niin kuin pitääkin. Virhetilanteiden on sovelluksen toteutuksessa puutteellista ja aiheuttaa sen jumiu usein Lähtötietojen syöttö datasovelluksen avulla Työn yhteydessä oli tarkoitus siirtää uusimmat päällyste- ja siltamallit Hibrik erillisen datasovelluksen avulla. Sen käytön yhteydessä havaittiin joi- -seen tain teknisluonteisia ongelmia, jotka saatiin osin ratkaistuksi, mutta lopulta havaittiin, että ähtötietojen syöttö on suositeltavaa tehdä Oraclen omien työkalujen avulla. Ramboll toimitti WM-datalle tiedostot mallien lähtötiedoista, H ibris-tietokantaan WM -datan toimesta. jotka sitten siirrettiin Hibriksen raportointi Hibriksen tulosten raportointi toteutettiin vuonna 2004 ja se löytyy internet osoitteesta: Käyttäjätunnistuksen jälkeen käyttäjällä on mandollisuus tarkastella joko tie -tokannan sisältöä tai analyysien tuloksia vakiomuotoisten raporttien avulla. Toteutettu raportointisovellus on tehty neljän kuntomuuttujan ja kolmen kun - toluokan malleille, joten tässä työssä käytetyn mallirakenteen mukaisia tu-

15 16 Hibris-ohjelmiston käyttöönoton edellytykset HIBRIS -OHJELMISTON RAKENNE loksia ei voitu näyttää sovelluksen raporttien kautta, vaan ainoastaan tietokantanäkyminä. Sen jälkeen kun on päätetty käytettävien mallien rakenteesta, myös raportointisovellus pitää päivittää vastaamaan mallirakennetta. I

16 -rim. luokittelu tekemistä. Hibris-ohjelmiston käyttöönoton edellytykset 17 IKAKAYTTAYTYMISEN MALLINTAMISEN PERUSTEET 2 IKAKAYTTAYTYMISEN MALLINTAMISEN PERUSTEET 21 Kuntotietoaineisto Päällystettyjen teiden kuntotietoaineisto on saatavissa kuntorekisteristä. Tiehallinnon mittauspolitiikka on muuttunut useasti 1990 luvun alusta lähtien, kun tiestömittauksia alettiin tehdä tieverkkotasolla. Myös kuntomuuttujat ja määrittelyt muuttuvat kehityksen myötä. Tieverkon kuntoa kuvaavat niiden mallit muuttuvat mitatun tiedon mukaan. Vastuu muutosten vaikutusten ymmärtämisestä on mittaustietoja käyttävillä asiantuntijoilla. Kuntomuutoksen mallinnuksessa käytettävä tietopohja tulee suunnitella siten, että puuttuvan tiedon vaikutukset olisivat mandollisimman pieniä ja käytettävän tiedon laatu olisi tiedossa. Pintakunnon osalta vuonna siirtyi käyttämään laser-mittauksiin perustuvaa pitu us- ja 2003 Tiehallinto poikkiprofiulitietoa, joka sai aikaan merkittävän parannuksen mittaustiedon urasyvyyden arvoihin. Vastaava muutos on tapahtumassa laatuun, erityisesti osalta vuonna Tien rakenteellista kunnon tilaa ja muuttumista ei pystytä kuvaamaan yhtä hyvin kuin pintakuntoa. Tarvitaankin lisää vauriotiedon soveltavaa tutkimusta, jotta tien rakenteen kunto voitaisiin selittää toimin tarkkuudella. -nansuunnittelussa tarvittavalla Siltojen tarkastusjärjestelmän avulla tuotetaan siltojen kuntotieto Siltarekiste Toiminta on vakiintunut ja kuntotieto on käytettävissä lähes kaikilta silloilta. Sillastoa tarkastetaan viiden vuoden kierrolla, joten tarkastus- ja kuntotieto on keskimäärin 2-3 vuotta vanhaa. Ennustemallien avulla ennustetaan nykykunto sen mukaan, miten kauan edellisestä tarkastuksesta on kulunut. 2.2 Luokituksen periaatteet Hibriksen tapaisessa verkkotason analyysissä tarkastellaan homogeenisesti käyttäytyvissä rakennemassoissa tapahtuvia muutoksia ajan ja toimenpiteiden vaikutuksesta. Analyysi perustuu määritettäviin todennäköisyyksiin eli laskennassa ei käytetä yksittäisiä kuntotietohavaintoja vaan luokitelluissa muuttujissa tapahtuvan muutoksen todennäköisyyttä. Tämän vuoksi rakenteita (niin päällystetty tie- kuin siltarakenteiden) kuvaavien kuntomuuttujien on tärkeä vaihe, joka edeltää varsinaisten ikäkäyttäytymismallien Luokkarajoja valittaessa päätöksenteossa tulee ottaa huomioon seuraavat seikat luokitettavasta muuttujasta: 1) Millainen on havaintojen jakaumaan liittyvä informaatio ja vinous? 2) Mikä on uuden rakenteen kuntotaso suhteessa havaintoihin? 3) Mitä luokkarajat merkitsevät asiakkaille? 4) Ovatko luokkarajat helposti selitettävissä? 5) Millä mekanismilla kustannusvaikutukset syntyvät eri luokissa? Lisäksi toimenpiteiden vaikutus- ja kustannusmallit pitää voida laatia mielekkäästi valittujen luokkarajojen mukaan.

17

18 Hibris -ohjelmiston käyttöönoton edellytykset 19 IKÄKÄYUAYTYMSEN MALLINTAMISEN PERUSTEET 4.4. Siirtotodennäköisyysmatriisi, joka antaa pienimmän KL-info-arvon lasketun vuosikehityksen ja mittaushavaintojen ikä-kuntotilajakauman välillä, on kuvaava malli paras kuntomuutosta Matriisin määrittäminen tehdään simuloirnalla siirtotodennäköisyyksiä, laskemalla vuosikehitys ja vertaamalla saatua jakaumaa havaittuun jakaumaan. Näitä vaiheita esitetään kuvassa 2. Lähtötilaja ka urna Siirtotodennäköisyysmatriisi, P S Li , , , , , , Lähtötila x P -> Ennustettu jakauma, p.. Kuntotilat tk KL5 KL4 KL3 KL 2 KL 1 Ika Kuntotilat KL5 KL4 KL3 KL2 KL1 min KL(q, p) Havaittu jakauma. q Kuva 2. Siirtotodennäköisyyksien määrittäminen kunto-ikä poikkileikkausaineiston perusteella S 2.4 Esimerkki plystekuntomuuttujan valinnasta Vähäliikenteisillä teillä liikenne ei kuluta päällysteisiin uria, vaan tien poikkileikkaus muuttuu rakenteen muodonmuutosten mukaan. Tällöin maksimiurasyvyyden muutos ei ole muuttujana kovin hyvä kuvaamaan tällaista ilmasto-ikä-peräistä kuntomuutosta. Käytettävissä olevista muuttujista tarkasteltiin kahta poikkiproflilia kuvaavaa muuttujaa, poikittaista epätasaisuutta harjanteen korkeutta /7/, urasyvyyttä korvaaviksi muuttujiksi. Seu- (peta) ja raavassa on tarkasteltu kumman kin muuttujan soveltumista ikäkäyttäytymi kuvaajaksi. -sen Ensivaiheessa kuntomuuttujan arvot koostetaan malliaineistoksi, yksi havainto on 100 m mittaustulos, jolta tiedetään aika edellisestä päällystystoimenpiteestä tarkasteltavalla verkolla. Tämän jälkeen tietyn ikäiset havainnot luokitellaan valittuihin kuntoluokkiin. Kolmannessa vaiheessa etsitään tätä mitattua jakaumaa parhaiten vastaavat siirtotoden näköisyydet luokasta toiseen slirtymiselle. Tästä on esimerkki kuvassa 3.

19 jos muuttuja 20 ja 20 Hibris -ohjelmiston kayttnnoton edellytykset KAKAYTTAYTYMISEN MALLINTAMISEN PERUSTEET 1. Raja -arvot PETA 1,85 4,25 9,6 21,8 49,5 2. Havainnot -> Suhteellinen osuus vuoden sisällä I I Siirtotodennä köisyydet Kuva 3. Mallintamisen työ vaihe et, PETA osaverkolla KVL alle 200. Kuvaajat eri luokissa olevien mittaushavaintojen osuuksista ajan suhteen on 4. esitetty kuvassa Poikittainen epätasaisuus Harjanteen korkeus fllajakauma rilajakauma 0,6 0,8 0,5 0,5 0,4 0,4 0,3 0 0,2 0.1 S s 0,3 a 0 0,2 0, I Pft,tn PUlystean ks. Kuva 4. Havainnot vaihtoehtoisista muuttujista Kuvaajista nähdään, että poikittaisen epätasaisuuden eri kuntoluokkien jakauma pysyy vuodesta toiseen samanlaisena, vaikka teille ei ole tehty toimenpiteitä. Tämä tarkoittaa, että poikittaisen epätasaisuuden arvo ei muutu vuoden aikana, vaikka tien poikkiprofiili heikkenee kaikilla teillä pitkän ajan kuluessa. Harjanteen korkeus -muuttujan kolmannen luokan osuus vähenee tasaisesti luokan 5 määrä vastaavasti lisääntyy. Muuttujan arvot siis kasvavat 20 6 pieneen osuuteen vaikuttaa toimenpidepolitiikka eli vuoden aikana. Luokan tie heikkenee luokkaan 6, se korjataan käytettävissä olevan rahoituksen mukaan. Luokassa 6 olevien teiden määrä kasvaa hitaasti. Tämän perusteella voimme päätellä, että harjanteen korkeus on parempi kuvaamaan vähäliikenteisten teiden poikkiproflulin muutosta kuin poikittainen epätasaisuus.

20 Hibris-ohjelmiston kayttrnoton edellytykset 21 IKAKÄYTrÄYTYMISEN MALLINTAMISEN PERUSTEET 2.5 Yhteenveto Hibris-analyysiin Iiittyvi ikcittitymisen mallintamisesta Tulevan kuntomuutoksen mallintaminen eri aikoina talletettujen havaintojen perusteella on haastava tehtävä, jota on tehty 1990-luvun alusta lähtien useaan otteeseen päällystetylle tieverkolle. Lopputulokseen vaikuttavat tärkeimmät tekijät ovat: Käytettävissä oleva kuntoaineisto Valittu luokitteluperiaate Mallinnusmenetelmä ja sen soveltaminen S Työlle on myös tunnusomaista, että kokemuksen mukana opitaan, mitkä valinnat ovat hyviä ja mitkä eivät tuota hyväksyttävissä olevia ratkaisuja. Tieverkon ja siltojen kuvaamisessa käytettävät kuntomuuttujat kehittyvät ja tuovat mukanaan tarpeen arvioida niiden soveltuvuutta ikäkäyttäytymisen kuvaamiseen. On myös havaittavissa, että itse rappeutuminen muuttuu vuosikymmenenkin aikana, tähän vaikuttavia tekijöitä ovat liikenteen kuormituksen kasvu, materiaalien vanheneminen, ilmasto-olosuhteiden muutos, toimenpiteiden ja materiaalien muutokset..

21 -seen 22 Hibris.ohjelmiston kayttnnoton edellytykset HIBRIS ANALYYSIN MALLIT HIBRIS ANALYYSIN MALLIT PIystetyt tiet Päällystettyä tieverkkoa on analysoitu 1980-luvun lopusta lähtien säännöllisesti ja kehitystyö on kohdistunut sekä lähtötietojen hankintaan, mallinnuk ja vaikutusten määrittämiseen. Viimeisin mallikehitys on tehty VOH 2.2 yhteydessä vuonna 2004/9/ ja näitä malleja on käytetty päällystetty-projektin jen teiden lähtöaineistona tässä työssä Osaverkot Päällystettyä tieverkkoa analysoidaan kandeksan osaverkon avulla, jotka on 2. Tieverkon jako osaverkkoihin perustuu liikennemää- esitetty taulukossa rään ja päällystetyyppiin, päällystepituudessa on mukana myös rampit. Taulukko 2. Päällystettyjen teiden osaverkot lyhenne osaverkon kuvaus [KVL] pituus [km] 2_ajor ^ sekä kaikki 2-ajorataiset tiet High_i , kestopäällystetiet KpM_ , kestopäällystetiet KpL_ kestopäällystetiet KevH_4 800 ja yli kevytpäällystetiet Med_ (kaikki päällysteet) Low_ (kaikki päällysteet) Low 7 <200 (kaikki päällysteet) Yhteensä 53109km Kunnon kuvaaminen Päällystettyjen teiden kunto kuvataan kolmen kuntomuuttujan avulla, joilla jokaisella on kuusi kuntoluokkaa. Näiden kombinaatiot muodostavat yksittäisen kuntotilan. Tässä yhteydessä on syytä korostaa, että tämä kuntoluokka tarkoittaa ainoastaan aineistoa, joka on luokiteltu yhden muuttujan mukaan. Esimerkiksi uraluokassa 6 ovat kaikki osaverkon tiet, joiden mitattu urasyvyys on yli 17 mm. Tämän lisäksi Tiehallinto kuvaa tieomaisuuden tilaa viisiportaisen kuntoluokituksen mukaan, jota mm. siltojen kunnon kuvaamisessa käytetään. Tässä yhteydessä päällystetyillä teillä käytettävät kuritoluokkien määrittelyt koskevat tätä analyysiä varten tehtävää kuntomuuttujien luokittelua.. Arialyysissä käytetyt kuntomuuttujat ovat: Tasaisuus (IRI) Urasyvyys (maksimiura) ja verkoilla KVL < 350 harjanteen korkeus Rakenteellinen kunto (SOI) Kullekin kuntomuuttujalle määritettiin 6 kuntoluokkaa (5 luokkarajaa) seuraavan periaatteen mukaan: Kuntoaineiston (logaritmin)keskiarvo ja -i-/- hajonta sekä +1-2 kertaa hajonta

22 on Hibris-ohjelmiston kayttnnoton edellytykset 23 HIBRIS ANALYYSIN MALLIT 2006 Kuntomuuttujien todettiin noudattavan kohtuullisella tarkkuudella lognormaali-jakaumaa eli kuntomuuttujien logaritmi noudattaa normaalijakaumaa. Luokkarajat käytetyille kuntoluokille on esitetty taulukossa 3. Taulukko 3. Kuntoluokkarajat eri muuttujille, perustuvat Kuntorekisteriin S Tasaisuus (IRI) Osaverkko 1k 1 1k 2 1k 3 1k 4 1k 5 1k 6 2_ajor alle yli 2.5 High_I alle yli 2.5 KpM_2 alle yli 2.5 KpL_3 alle yli 2.5 KevH_4 alle yli 3.4 Med_5 alle yli 3.4 Low_6 alle yli 3.4 Low_7 alle yli 6.5 Kantavuus (SCI) Osaverkko 1k 1 1k 2 1k 3 1k 4 1k 5 1k 6 kaikki alle yli 550 Ura (mm) Osaverkko 1k 1 1k 2 1k 3 1k 4 1k 5 1k 6 2_ajor alle yli 17 High_I alle yli 17 KpM_2 alle yli 17 KpL_3 alle yli 17 KevH_4 alle yli 17 Med_5 alle yli 17 Harjanteen korkeus (mm) Osaverkko 1k 1 1k 2 1k 3 1k 4 1k 5 1k 6 Low_6 alle yli 22.4 Low_7 alle yli 22.4 Näiden luokkien mukaan tehdyt ennustemallit vastaavat hyvin havaintojen jakautumista päällysteen iän mukaan eli toteutetut mallit kuvaavat mitattavissa olevaa teknistä rappeutumista hyvin. Oheiset luokkarajat aiheuttavat kuitenkin selvän ristiriidan toiminnansuunnittelussa käytettyihin raja-arvoihin. Unen osalta käytetään raja-arvoina 6, 10, 18 ja 20 mm. Tasaisuuden osalta raja-arvo on 1 mm/rn ja muita arvoja ovat 1.8, 2.6 ja 3.2 mm/rn. alin Toisaalta tieverkon rappeutuminen ei noudata poliittisesti valittuja rajaarvoja. Joudutaankin valitsemaan ennustemallien toteutuksen periaate ja mittaushavaintoja. Näissä malleissa miten hyvin niiden halutaan vastaavan valittu tekninen rappeutumista noudattava luokittelu. Toiminnansuunnittelua varten tuloksia voidaan laskennallisesti jakaa kunto avulla raportointivaiheessa haluttuihin luokkiin. Kuusi luokkaa -jakaumien kolmelle muuttujalle antaa joka tapauksessa liikaa kuntotiloja käyttäjän hallittavaksi eli kuntoluokkia ja tuloksia pitää yhdistää päätöksenteon tarpeiden mukaan raportointivaiheessa. Hibris -ohjelmiston raportointi onkin tulosten hyödyntämisen kannalta erittäin tärkeä osa, johon on kiinnitetty liian vähän

23 24 Hibris.ohjelmiston kayttnmoton edellytykset HIBRIS ANALYYSIN MALLIT 2006 huomiota. Osa tarvittavista raporteista on suoraviivaisesti laskettavissa, osaan tarvitaan mandollisuus jakaumien käsittelyyn simuloinnin avulla Ikittitymisen kuvaaminen Kuntotilan muutos esitetään siirtotodennäköisyytenä yhdessä vuodessa ta muutokselle. Rappeutumismalleissa ilman toimenpiteitä ei sallita -pahtuvalle siirtymiä yli yhden luokan eikä siirtymiä paremplin luokkiin. Mallit perustuvat tiestömittauksiin vuonna 2003 sekä päällysteen ikään Toimenpiteiden kuvaaminen Toimenpidetyypit vastaavat olemassa olevaa, pitkään käytössä ollutta luokitusta. Päällystepaksuuden mukainen päällystystoirnenpiteiden jako toimii hyvin sekä kustannusten että toimenpidevaikutusten arvioinnissa. Analyyseissä käytetyt toimenpideluokat ovat: 1. Hoito 2. Paikkaus 3. Pintaus/Remix (massamäärä < 50kg/rn 2 ) 4. Päällystys (50-90kg/rn 2 ) 5. Paksu päällystys (> 90kg/rn 2 ) 6. Rakenteen parantaminen fl Toimenpidehinnat perustuvat PMS Pro-toteuma-aineistoihin vuosilta 2004 ja Kuntotila vaikuttaa toteutuskustannuksiin Taulukko 4. Paa/lyst ettyjen teiden toimenpiteiden hinnat ( /km,) Hoito Paikkaus Pintaus Osaverkko min max min max min max 2_ajor High_i KpM_ KpL_ KevH_ Med Low_ Low C Plystys (50-90 kg/rn 2) Plystys 90 kg/rn 2 (yli ) Rakenteen parantaminen Osaverkko min max min max min max 2_ajor High_i KpM KpL_ KevH_ Med_S Low_ Low_

24 -toksen on on Hibris -ohjelmiston kayttcnoton edellytykset 25 HIBRIS ANALYYSIN MALLIT Vaikutusten kuvaaminen Toimenpiteiden kuntovaikutukset Toimenpidevaikutukset perustuvat kuntorekisterin havaintoihin niiltä osin kuin tarvittavia tila-toimenpidekombinaatioita on olemassa. Puuttuvat arvol interpoloitu olemassa olevien havaintojen mukaan. Lisäksi vaikutusten keskinäinen loogisuus on tarkistettu ja korjattu. Sal/it ut toimenpiteet Hibris-malleissa on mandollisuus rajoittaa optimoinnissa käytettäviä tilatoimeripidekombinaatioita. Näissä malleissa tätä ominaisuutta ei kuitenkaan tarvita ja kaikkiin tiloihin on mandollista tehdä mikä tahansa toimenpide. S Tienkäyttäjän kusta nnukset Tienkäyttäjän kustannusmallit ovat aina olleet merkittävässä roolissa verkkotason analyysin suosituksissa. Niissä on tapahtunut kehitystä useaan otteeseen. Tässä analyysissä olemassa olevat tienkäyttäjän mallit perustuivat analyysin "vanhoihin perustietoihin" vuodelta VOH -ohjelman yh- HIPS teydessä 2005 kehitettiin ajokustannusten kuntoriippuvuutta rahamääräisesti edellisiä malleja pienemmäksi kuten taulukoista 5 ja 6 on nähtävissä. Tämän lisäksi päällystettyjen teiden toimintalinjatyön analyyseissa on käytetty VOHtuloksista edelleen kehitettyjä malleja. Taulukossa 5 on esitetty Päällystettyjen teiden mallit-projektissa /9/ käytettyjen tienkäyttäjien kustannusmallien arvoja. Ne eivät ole kaikilta osin nykypolitiikan mukaisia ja esimerkiksi 2-ajorataisten teiden huonoimman tasaisuusluokan ajokustannuksia nostava vaikutus on liian suuri, 6.9 %. Tähän arvoon vaikuttanut valittu tasaisuuden arvo tasaisuuden luokassa RI > 2.5. Samoin unen vaikutus ajokustannuksiin on liian suuri. Alimman verkon (Low_7) malleja ei ole tässä mukana, koska projektissa mallinnettiin SOP teitä erikseen omana osaverkkonaan. S Oheisiin lukuihin eniten vaikuttavia tekijöitä ovat liikennemäärät, erityisesti vilkkaalla verkolla sekä huonoimman kuntoluokan teiden keskimääräinen kunto, joka on erilainen kullakin osaverkolla. Taulukon arvot ovat kuntomuu suhteellinen suuruus kuntomuuttujittain verrattuna parhaaseen kuntotilaan (UC delta % = (UC(tila 216) UC(tila 1) / UC(tila 1) * 100)).

25 26 Hibris -ohjelmiston kayttoonoton edellytykset HIBRIS ANALYYSIN MALLIT 2006 Taulukko 5. Kuntoluokan vaikutus tienkäyttäjän kustannuksiin, mallit 2004, suhteellinen ero absoluuttisesta tasosta. Osaverkko Kuntomuuttuja Yksikk KL 1 KL 2 KL3 KL4 KL 5 KL6 2_ajoi Tasaisuusmallit % abs tasosta 0 0 % 0.4 % 0.4 lo 0.5 % 0.8 % 6.9 % High_i Tasaisuusmallit % abs tasosta 0.0% 0.0 % 0.0 % 0 1 % 0.3% 1.3% KpM_2 Tasaisuusmallit % abs tasosta 00% 00 % 0 0 % 0.0% 0.1 % 04% KpM_3 Tasaisuusmallit % abs tasosta 0.0% 0.0 % 0.0% 0.2% 0.5% 1.4% KevM_4 Tasaisuusmallit % abs tasosta 00% 00 % 0,0 % 0.2% 0.5% 1 4% Med_5 Tasaisuusmallit % abs tasosta 0.0% 0.0% 0.0% 0.2% 1.1 % 7.4% Low_6 Tasaisuusmallit % abs tasosta 00% 0.0% 0.0% 0.2 % 1.1 % 7.4 % 2_ajor Uramallit % abs tasosta 0 0 % 0.5 % 0.5 % 0 7 % 0 9 % 1 4 % High_i Uramallit % abs tasosta 0.0 % 0.5% 0 5% 0 7 % 0.9% 1.4 % KpM_2 Uramallit % abs tasosta 00 % 0 1 % 02% 0 5% 06% 1.4% KpM3 Uramallit % abs tasosta 0 0% 0 1 % 0.2% 06% 0.8% 1 7 % KevM4 Uramallit % abs tasosta 0 0 % 0 1 % 0 1 % 0.2% 0.5 % 0 7 % Med_5 Uramallit % abs tasosta 0.0% 0.1 % 0.1 % 0.2 % 0.2 % 0.2 % Low_6 Uramallit % abs tasosta 0.0 % 0.1 % 0.1 % 0.1 % 0.1 % 0 1 % 2_ajoi Kantavuusmallit % abs tasosta 0.0 % 0.0% 0.0 % 0.0% 0.1 % 03% High_i Kantavuusmallit % abs tasosta 0.0 % 0.0% 0.0 % 0.0 % 0.1 % 0.2 % KpM_2 Kantavuusmallit % abs tasosta 0.0 % 0.0 % 0.0 % 0.1 % 0.1 % 0.3 % KpM_3 Kantavuusmallit % abs tasosta 0.0 % 0.0 % 0.0 % 0.0 % 0 1 % 0.1 % KevM_4 Kantavuusmallit % abs tasosta 00% 0.0% 0.0% 0.0% 0.1 % 0.1 % Med_5 Kantavuusmallit % abs tasosta 0.0 % 00 % 0.0 % 0.0 % 0 0 % 0 1 % Low_6 Kantavuusmallit % abs tasosta 0.0 % 00 % 0.0% 0.0% 0.0 % 0 1 % Kuntoluokkien hyvä kuntotaso ja kapeus aiheuttavat varsin pienen eron tienkäyttäjien kustannuksiin. Kantavuusmuuttujan vaikutuksen on ajateltu tulevan heikon kantavuuden aiheuttamien päällystevaurioiden kautta. Taulukossa 6 on päällystettyjen teiden toimintalinjatyössä käytetty kunnon -luokkiin. Ne perustuvat VOH ajokustannus ajokustannusvaikutus Hibris /8/. -hankkeen tuloksiin Taulukko 6. Kuntoluokan vaikutus tienkäyttäjän kustannuksiin, mallit 2006, suhteellinen eroabsoluuttisesta tasosta. Osaverkko Kuntomuuttuja Yksikko- 1k 1 1k 2 1k 3 1k 4 1k 5 1k 6 2_ajoi Tasaisuusmallit % abs tasosta 0 % 0 % 0.01 % 0.03% 0.13 % 0.39 % High_i Tasaisuusmallit % abs tasosta 0 % 0% 0.01 % 0.03% 0.13 % 0 38 % KpM_2 Tasaisuusmallit % abs tasosta 0% 0% 0.01 % 0.03 % 0.12 % 0.38% KpL_3 Tasaisuusmallit % abs tasosta 0 % 0% 0.01 % 0.02 % 0.10 % 0.32% KevH_4 Tasaisuusmallit % abs tasosta 0% 0.03 % 0.08% 0.25% 0.50% 0.65% Med_5 Tasaisuusmallit % abs tasosta 0% 029% 0.10% 0.36% 0.53% 0.62 % 1.ow_6 Tasaisuusmallit % abs tasosta 0% 0.38 % 0.12 % 0.46 % 066 % 0.87 % Low_7 Tasaisuusmallit % abs tasosta 0 % 0.08% 0.34% 0.62 % 0.85% 1.41 %. Ura Kuntomuuttuja Yksikkc' 1k 1 1k 2 1k 3 1k 4 1k 5 1k 6 Kaikki Uramallit % abs tasosta 0 % 0 % 0 % 0% 0 10 % 0.20% Kantavuus - ei vaikutusta tienkayttajan kustannuksiin Uusien tienkäyttäjän kustannusmallien mukaan tien kunnon ollessa hyvä, ei aiheudu juurikaan lisäkustannuksia. Tämä puolestaan vähentää yhteiskuntataloudellisissa laskelmissa ylläpitotoimenpiteiden kannat- tienkäyttäjälle tavuutta merkittävästi PIysteiden nykykuntotilajakauman laskenta Verkkotason analyysissä käytettävä kuntojakauma on poikkileikkaus kuntorekisteristä vuoden alusta ( x) eli tieosoitteet ovat kuluvan vuoden mukaisia ja kuntotieto on joko edelliseltä vuodelta, tai viimeisintä mittaustie on päivitetty kuntomuutosmallien tai toimenpidetiedon mukaan. -toa

26 käyttöä -ton 100 m Hibris -ohjelmiston kayttönoton edellytykset 27 HIBRIS ANALYYSIN MALLIT 2006 Perinteisesti verkkotason analyysin lähtötiedot on tuotettu PMS Pro:n avulla. Suositeltavaa olisi siirtää tämä työvaihe toteutettavaksi joko osana Kurren tai Kurresta ajettavana erillisenä SAS-rutiinina. Sinänsä lähtötiedos luominen on suoraviivainen ja yksinkertainen tehtävä. Kuntorekisterin aineisto luokitellaan tässä työssä esitetyn rakenteen mukaan, päällystetyypin liikennemäärän ja kolmen kuntomuuttujan suhteen 8 osaverkkoon ja luokkarajat on esitetty taulukossa 4. Näitä 216 kuntotilaan. Kuntomuuttujien malleja ei kuitenkaan voida pitää lopullisina, koska ne perustuvat vain yhden vuoden mittausaineistoon ja päällysteen ikään. Lisäksi tulokset tulee sovittaa päällystettyihin teihin liittyvään toimintalinjatyöhön Litaineisto Lähtöaineisto koostuu tiedoista, jotka ovat Hibriksen tietomallin mukaan ryhmiteltyjä. Tämä tiedosto, Hibris_Päällyste 2006.zip, on tilaajalle luovutettavassa projektiaineistossa ja se sisältää mallin seuraavien versioiden toteutukselle. Tiedosto sisältää seuraavat lähtötiedot: Sallitut tilat ja toimenpiteet Tienkäyttäjänkustannukset Siirtotodennäköisyydet Toimenpidekustannukset Nykytilajakaumat 3.2 SilIat Siltojen analysointi Hibris-ohjelmiston avulla perustuu Tiehallinnon tekemään tutkimus- ja kehitystyöhön, jonka tuloksia ovat mm. Verkko-Siha, Siltarekisteri, siltojen tarkastusjärjestelmä ja Hanke-S iha. Näistä saatujen kokemusten perusteella toteutettiin siltojen verkkotason analyysiä varten mallit, jotka on raportoitu erikseen /3/. Näitä malleja on käytetty tämän projektin Iähtöaineistona kuvaamaan sillastoa ja sen ikäkäyttäytymistä.

27 pinta 28 Hibris -ohjelmiston kayttnonoton edellytykset HIBRIS ANALYYSIN MALLIT Osaverkot Siltoja analysoidaan 14 osaverkon avulla (taulukko 7). Jako perustuu sillan ja suolalle altistumiseen. Laskenta perustuu siltojen rakennusmateriaaliin -alaan Taulukko 7. Siltojen osaverkot, S-suolalle altistuva silta, M=ei suo/alle altistumista (Si/tarekisteri ) Osaverkko ja Iyhennys Osuus, Pinta-ala Keskiarvo 1%1 1m 2 1 1m 2/siltal 1. Tb_S Teräsbetoni 32, Tb_M Teräsbetoni 27, Jb_S Jannitetty betoni 9, Jb_M Jännitetty betoni 10, T_S Teräs tai Sk. T. 5, T_M Teräs tai Sk. T. 9, P_S Puu 0, P_M Puu 1, K_S Kivi 0, K_M Kivi 0, Putki_a_S Putkisilta, alikulku 0, Putki_a_M Putkisilta, alikulku 0, Putki_v_S Putkisilta, vesistö 0, Putki v M Putkisilta, vesistö 1, Yhteensa 100% m 2/silta. Taulukko 8. Liikenteen jakautuminen osa verkoittain siltojen lukumäärän mukaan (Si/tare kist eri ) Si'toja kv -Iuokka Osaverkko A <350 B <1500 C <3000 0<6000 E <12000 F >=12000 Ei kvi-tietoa Yhteensa Tb_M Tb_S JbM Jb_S T_M T_S P_M P_S K_M K_S Putki_a_M Putki_a_S Putki_v_M Putki_v_S Siltojen lukumaara Kunnon kuvaaminen Siltojen kunto kuvataan yhden kuntomuuttujan avulla, jolla on viisi kuntoluokkaa. Analyysissä käytetty kuntomuuttuja on Tiehallinnon uuden viisiportaisen kuntoluokituksen mukainen (kuntoluokka 5 on erittäin hyvä ja luokka 1 erittäin huono).

28 -ty Hibris -ohjelmiston kayttoonoton edellytykset 29 HIBRIS ANALYYSIN MALLIT Ikakaytthytymisen kuvaaminen Siltojen rappeutumista kuvataan Hibriksessä malleilla, jotka ilmaisevat kuntomuuttujan todennäköisyyttä siirtyä huonompaan kuntoluokkaan vuoden mittaisen ajanjakson aikana, kun sillalle tehdään vain normaaliin hoitoon liittyviä toimenpiteitä /2/ Toimenpiteiden kuvaaminen Silloille tehtävät toimenpiteet on jaettu neljään toimenpidetasoon: 0: Ei toimenpidettä A: Kunnostus B: Peruskorjaus. D: Uusiminen "Ei toimenpidettä" sisältää toimenpiteet, joilla varmistetaan tiestön päivittäinen liikennöitävyys. Ei toimenpidettä-ryhmään kuuluvat mm. puhtaanapito, ja vuositarkastukset. jatkuva tarkkailu Kunnostustoimenpiteet ovat peruskorjausten välillä tehtäviä yksittäisiin ra kohdistuvia ylläpitokorjauksia. Kunnostustoimenpiteiden tarkoi-kenneosiituksena on estää alkavien vaurioiden paheneminen ja mandolliset seurausvaikutukset. Sillan peruskorjauksessa korjataan ja uusitaan kaikki vaurioituneet ja kulufleet sillan ja siltapaikan rakenteet alkuperäisen veroiseksi. Uusimisella tarkoitetaan kunto- tai kantavuussyistä tapahtuvaa sillan purkamista ja korvaamista uudella sillalla. Se, onko toimenpide sallittu kyseiselle sillalle, riippuu sillan kuntoluokasta ja 1:n (erittäin huonoille) teräsbetonisilloille sallitaan vain peruskorjaus tai materiaalista. Esimerkiksi kuntoluokka uusiminen. Korjaustoimenpiteiden kustannukset on määritetty kullekin osaverkolle ja kuntotilalle tyypillisten kustannusten mukaan ( /m 2 ). Taulukossa 9 on esitetty suolalle altistuneiden teräsbetoni (Tb_S) ja jännitet betoni (Jb_S) osaverkkojen toimenpiteiden neliöhinnat. Keskimääräinen siltakoko Tb_S verkolla on 321 m 2 ja Jb_S verkolla 895 m 2. Tyhjät ruudut taulukossa osoittavat, että kyseessä olevaan kuntotilaan ei saa tehdä kyseistä toimenpidettä.
