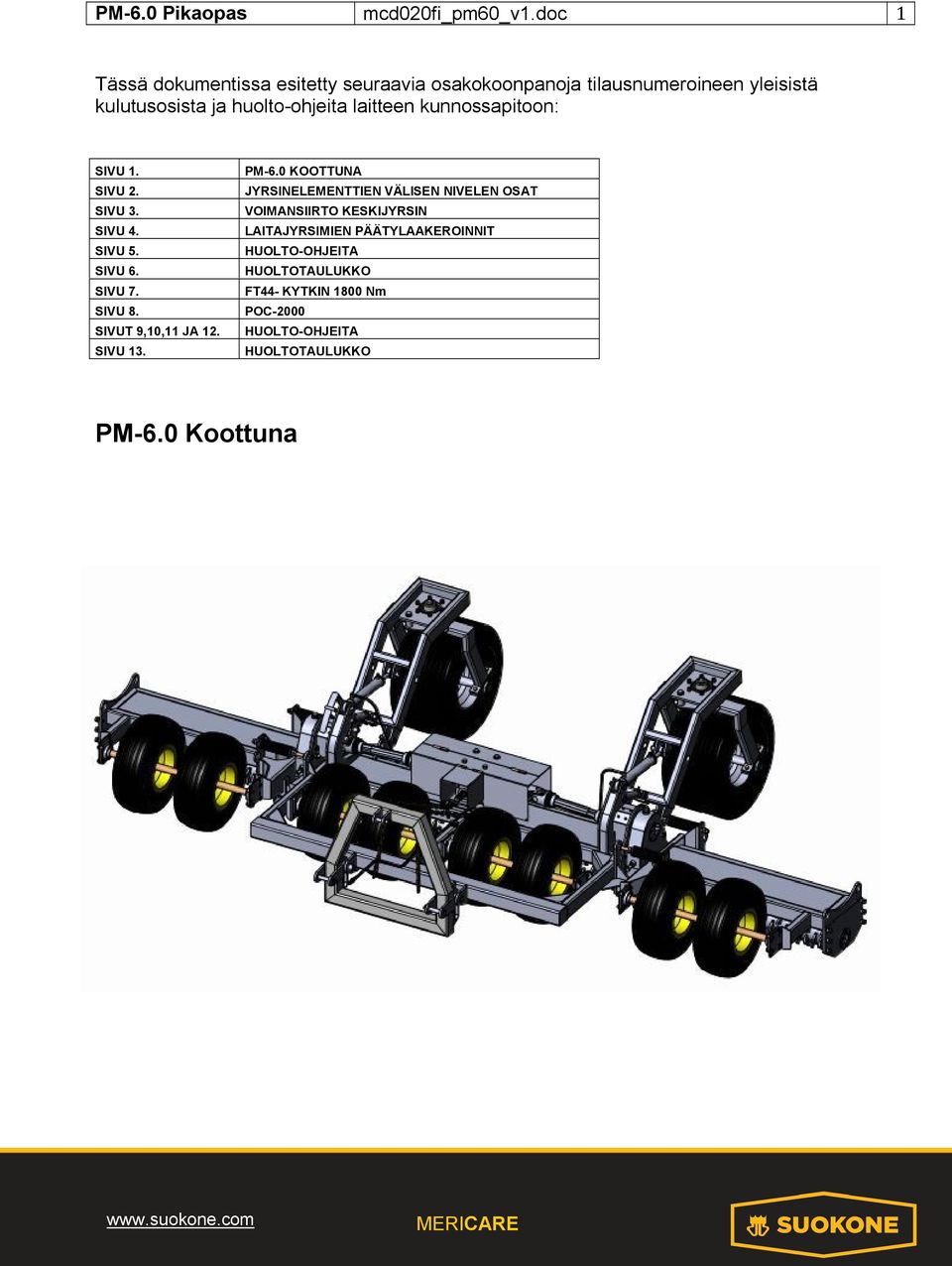

1 1 Tässä dokumentissa esitetty seuraavia osakokoonpanoja tilausnumeroineen yleisistä kulutusosista ja huolto-ohjeita laitteen kunnossapitoon: SIVU 1. SIVU 2. SIVU 3. SIVU 4. SIVU 5. SIVU 6. SIVU 7. SIVU 8. SIVUT 9,10,11 JA 12. SIVU 13. PM-6.0 KOOTTUNA JYRSINELEMENTTIEN VÄLISEN NIVELEN OSAT VOIMANSIIRTO KESKIJYRSIN LAITAJYRSIMIEN PÄÄTYLAAKEROINNIT HUOLTO-OHJEITA HUOLTOTAULUKKO FT44- KYTKIN 1800 Nm POC-2000 HUOLTO-OHJEITA HUOLTOTAULUKKO PM-6.0 Koottuna

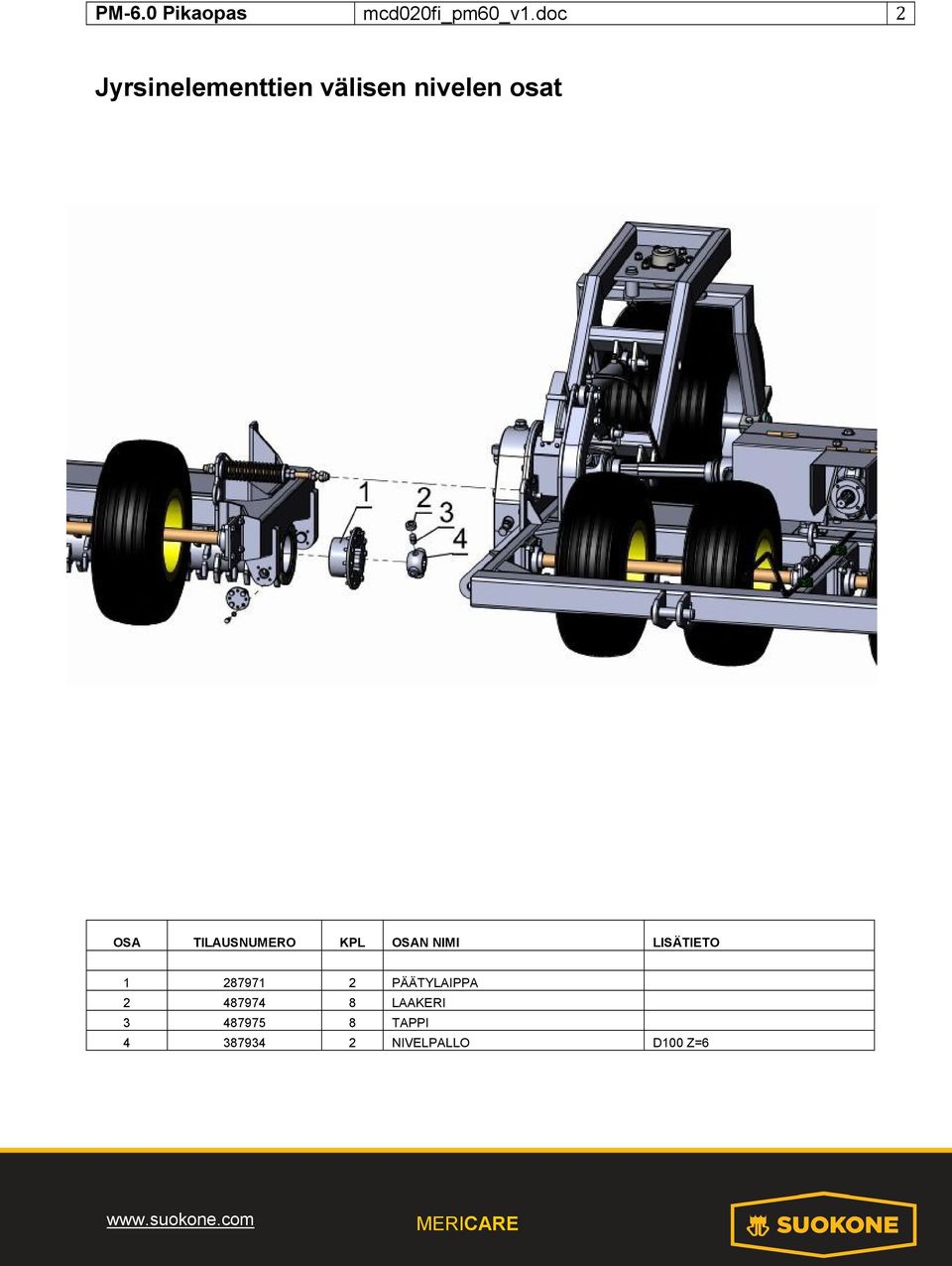

2 2 Jyrsinelementtien välisen nivelen osat PÄÄTYLAIPPA LAAKERI TAPPI NIVELPALLO D100 Z=6

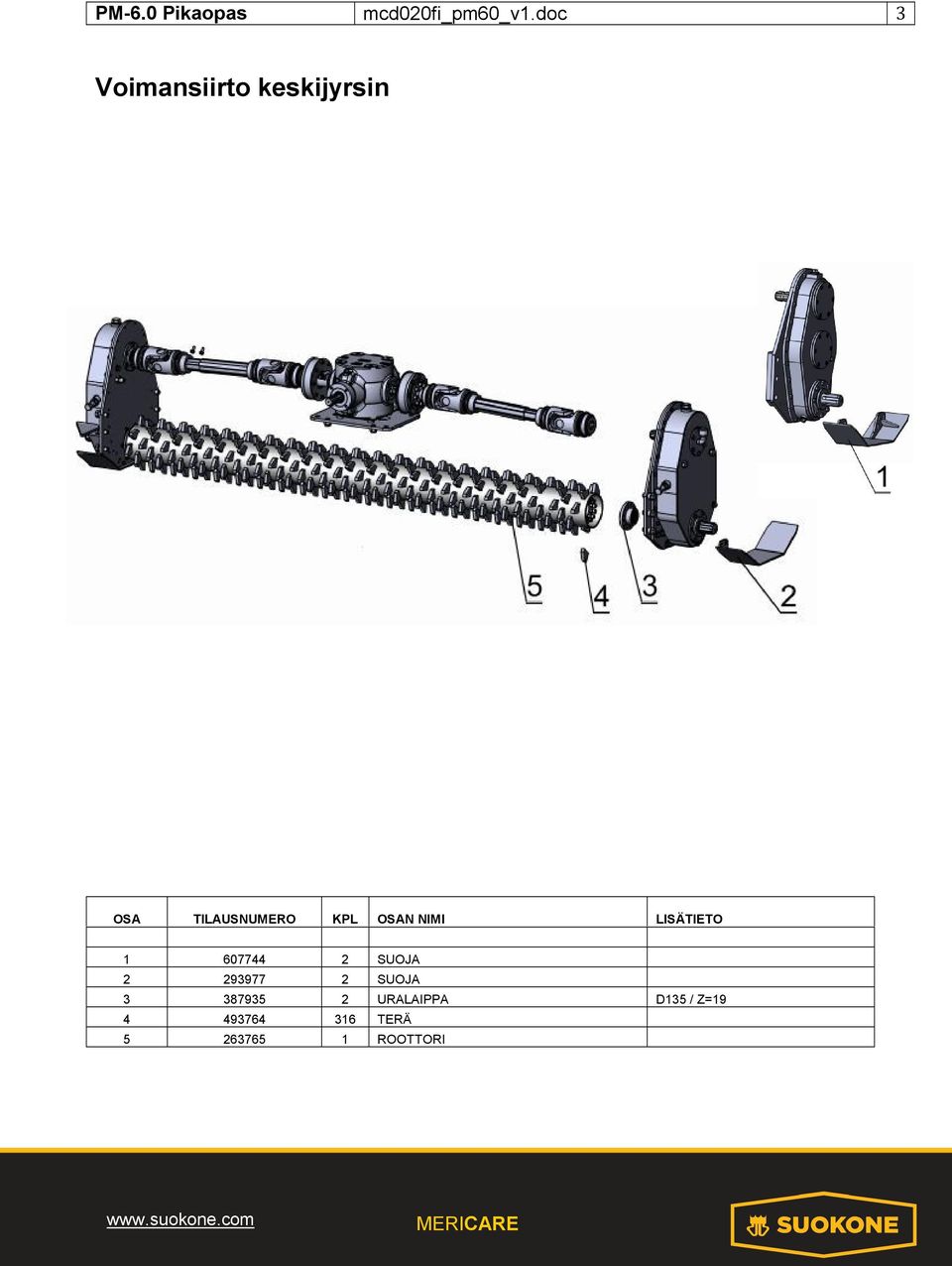

3 3 Voimansiirto keskijyrsin SUOJA SUOJA URALAIPPA D135 / Z= TERÄ ROOTTORI

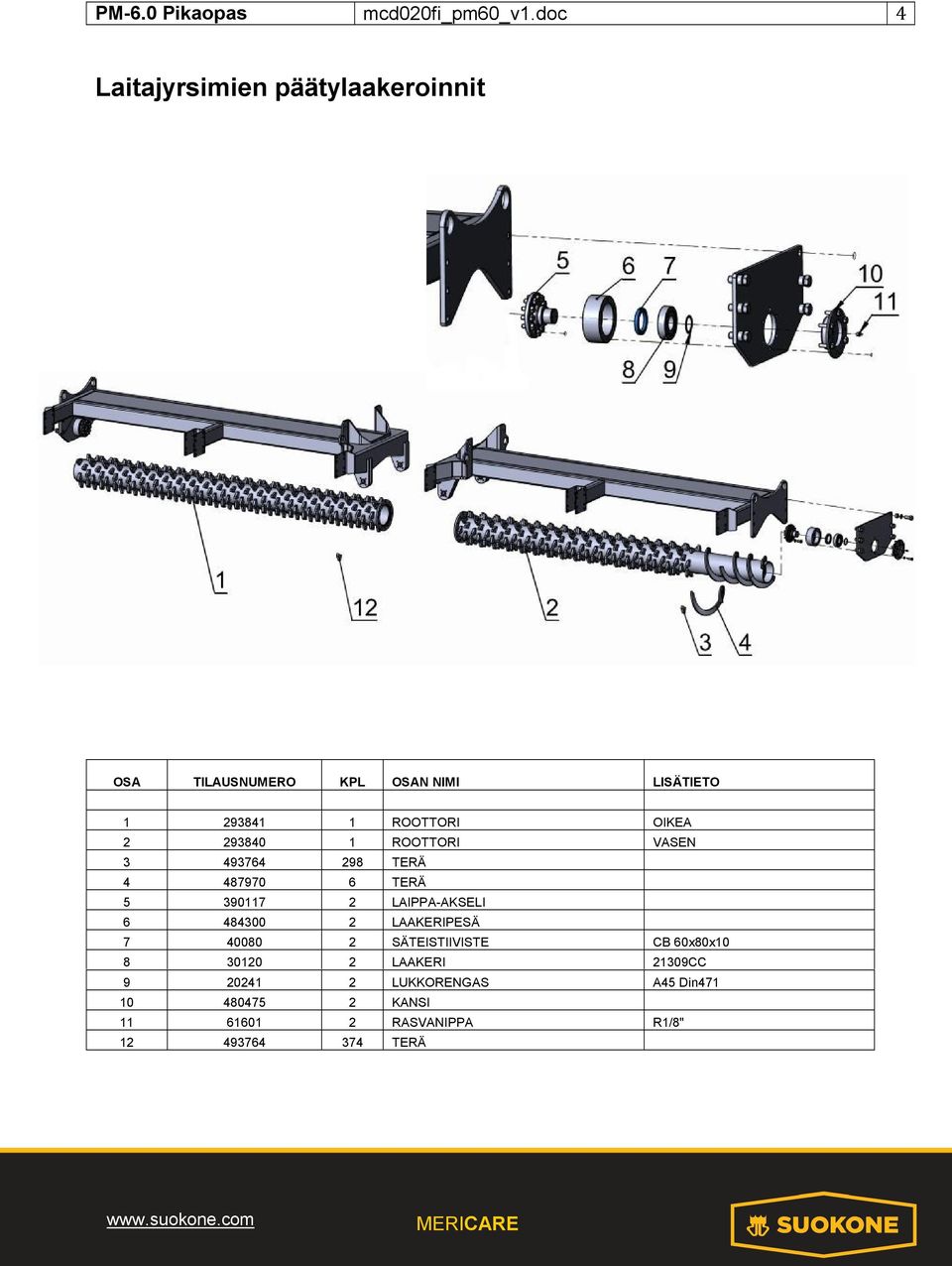

4 4 Laitajyrsimien päätylaakeroinnit ROOTTORI OIKEA ROOTTORI VASEN TERÄ TERÄ LAIPPA-AKSELI LAAKERIPESÄ SÄTEISTIIVISTE CB 60x80x LAAKERI 21309CC LUKKORENGAS A45 Din KANSI RASVANIPPA R1/8" TERÄ

LAAKERIPESÄ 7 40080 2 SÄTEISTIIVISTE CB 60x80x10 8 30120 2 LAAKERI 21309CC 9 20241

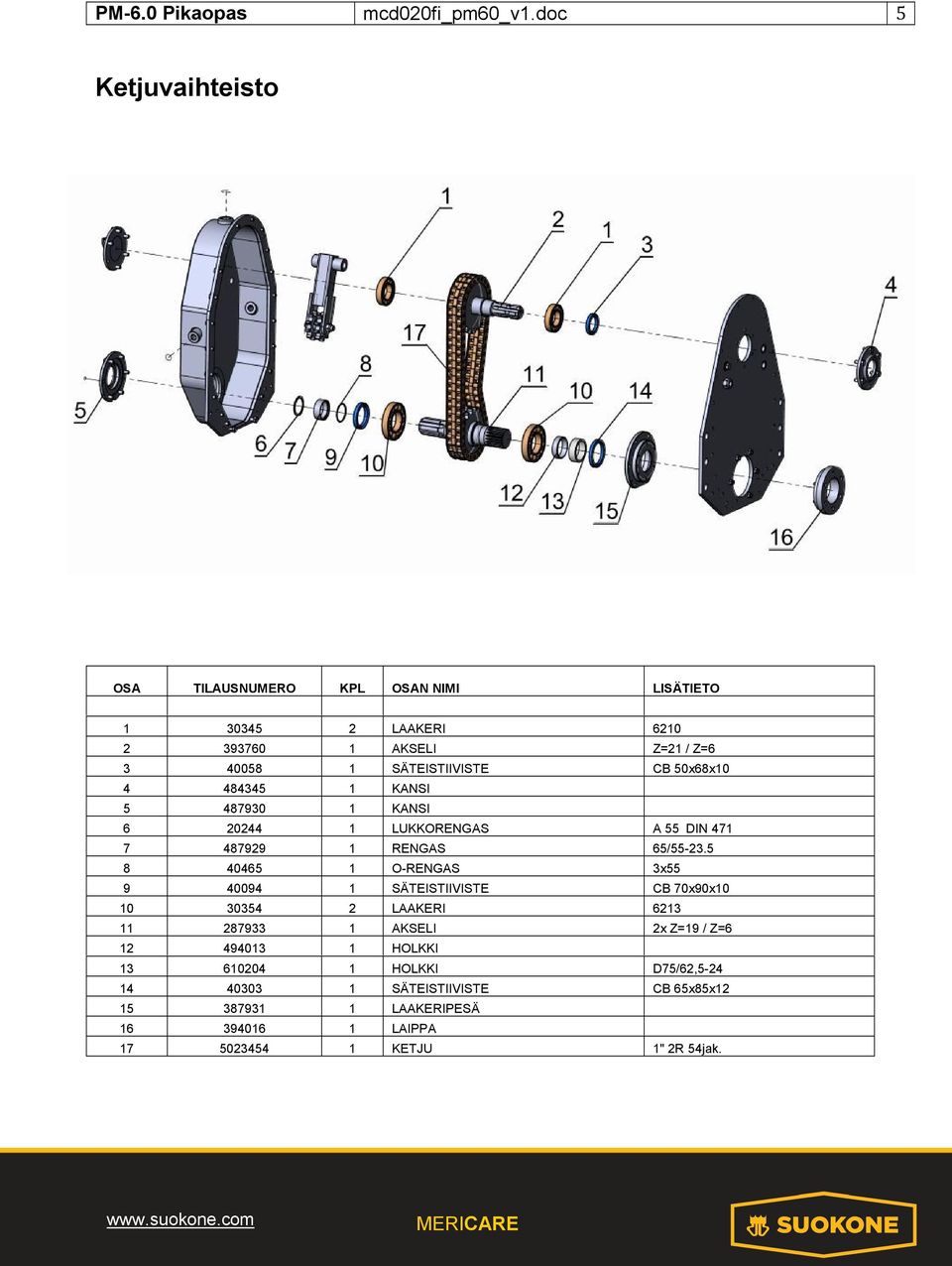

5 5 Ketjuvaihteisto LAAKERI AKSELI Z=21 / Z= SÄTEISTIIVISTE CB 50x68x KANSI KANSI LUKKORENGAS A 55 DIN RENGAS 65/ O-RENGAS 3x SÄTEISTIIVISTE CB 70x90x LAAKERI AKSELI 2x Z=19 / Z= HOLKKI HOLKKI D75/62, SÄTEISTIIVISTE CB 65x85x LAAKERIPESÄ LAIPPA KETJU 1" 2R 54jak.

5 8 40465 1 O-RENGAS 3x55 9 40094 1 SÄTEISTIIVISTE CB 70x90x10 10 30354 2 LAAKERI 6213 11 287933 1 AKSELI 2x Z=19 / Z=6

6 6 Ketjunkiristin KIRISTIMEN VARSI HOLKKI Ø30 / KUUSIOMUTTERI M16 Nyloc DIN 985/ KETJUPYÖRÄ Z=10 sisältää laakerin LAATTA HV-laatta M16 DIN KUUSIORUUVI M16x90 DIN 931

985/8 4 435435 2 KETJUPYÖRÄ Z=10 sisältää laakerin 5 20070

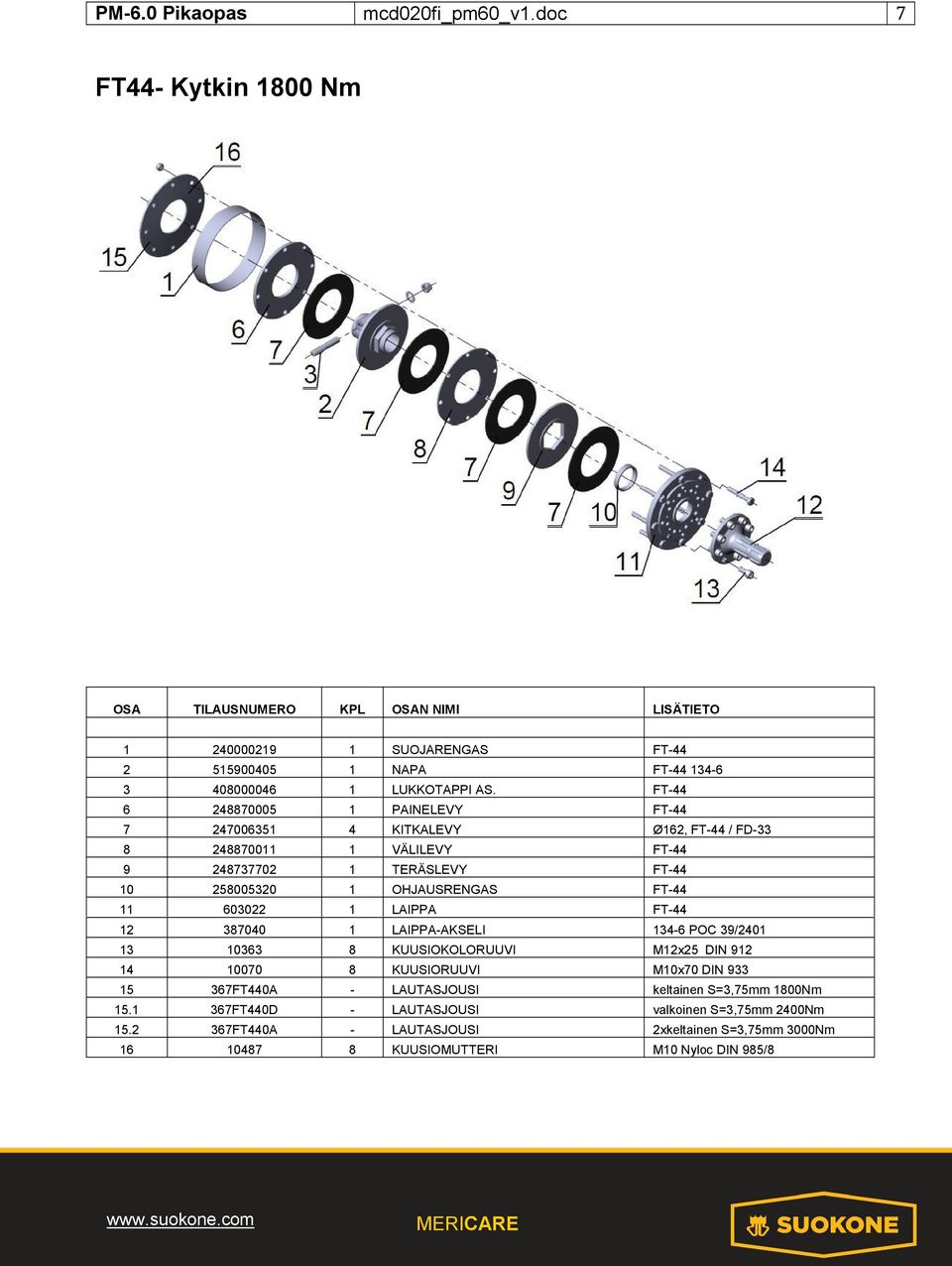

7 7 FT44- Kytkin 1800 Nm SUOJARENGAS FT NAPA FT LUKKOTAPPI AS. FT PAINELEVY FT KITKALEVY Ø162, FT-44 / FD VÄLILEVY FT TERÄSLEVY FT OHJAUSRENGAS FT LAIPPA FT LAIPPA-AKSELI POC 39/ KUUSIOKOLORUUVI M12x25 DIN KUUSIORUUVI M10x70 DIN FT440A - LAUTASJOUSI keltainen S=3,75mm 1800Nm FT440D - LAUTASJOUSI valkoinen S=3,75mm 2400Nm FT440A - LAUTASJOUSI 2xkeltainen S=3,75mm 3000Nm KUUSIOMUTTERI M10 Nyloc DIN 985/8

OHJAUSRENGAS FT-44 11 603022 1 LAIPPA FT-44 12 387040 1 LAIPPA-AKSELI 134-6 POC 39/2401 13 10363 8 KUUSIOKOLORUUVI M12x25 DIN 912 14 10070 8 KUUSIORUUVI M10x70

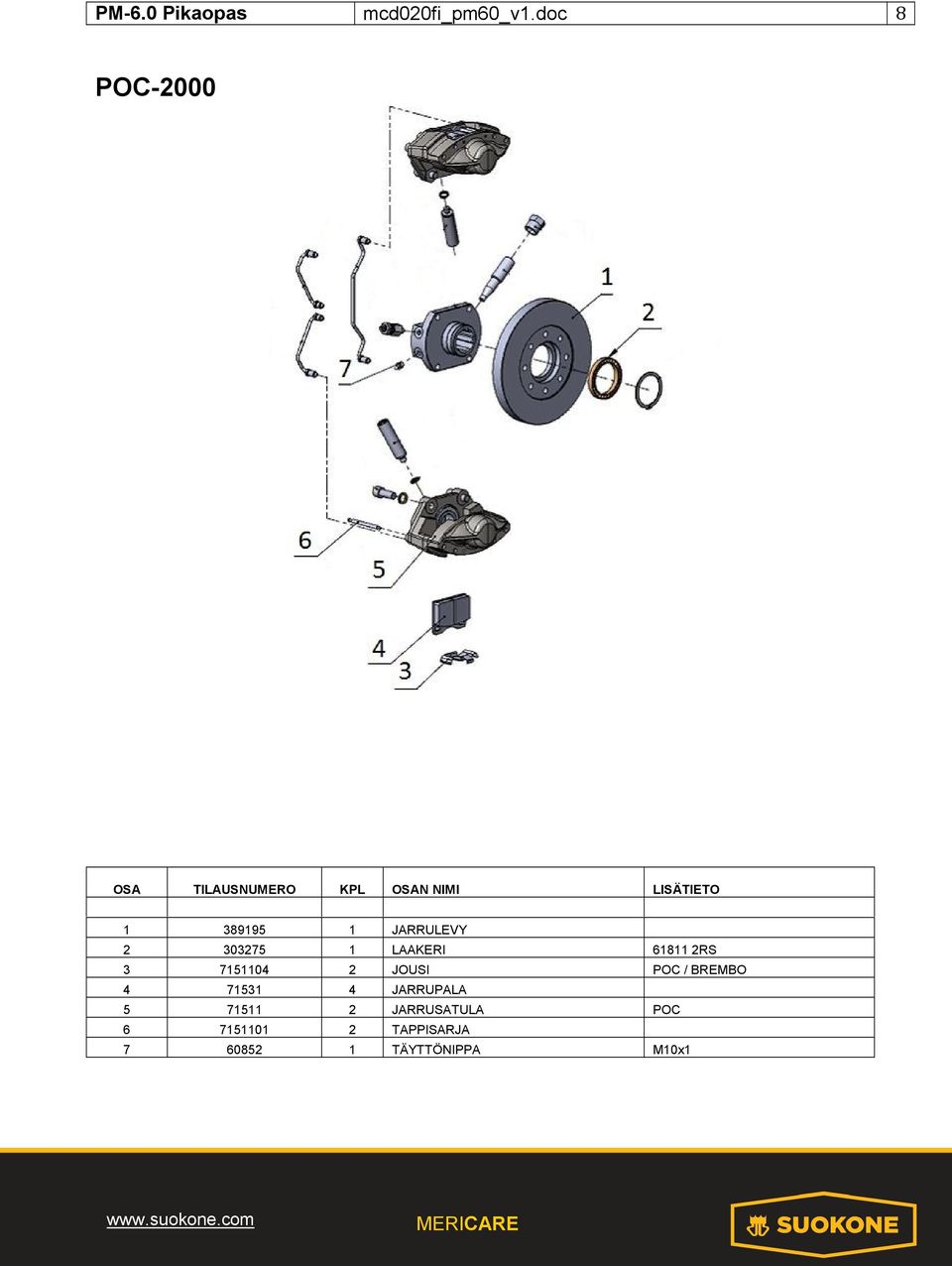

8 8 POC JARRULEVY LAAKERI RS JOUSI POC / BREMBO JARRUPALA JARRUSATULA POC TAPPISARJA TÄYTTÖNIPPA M10x1

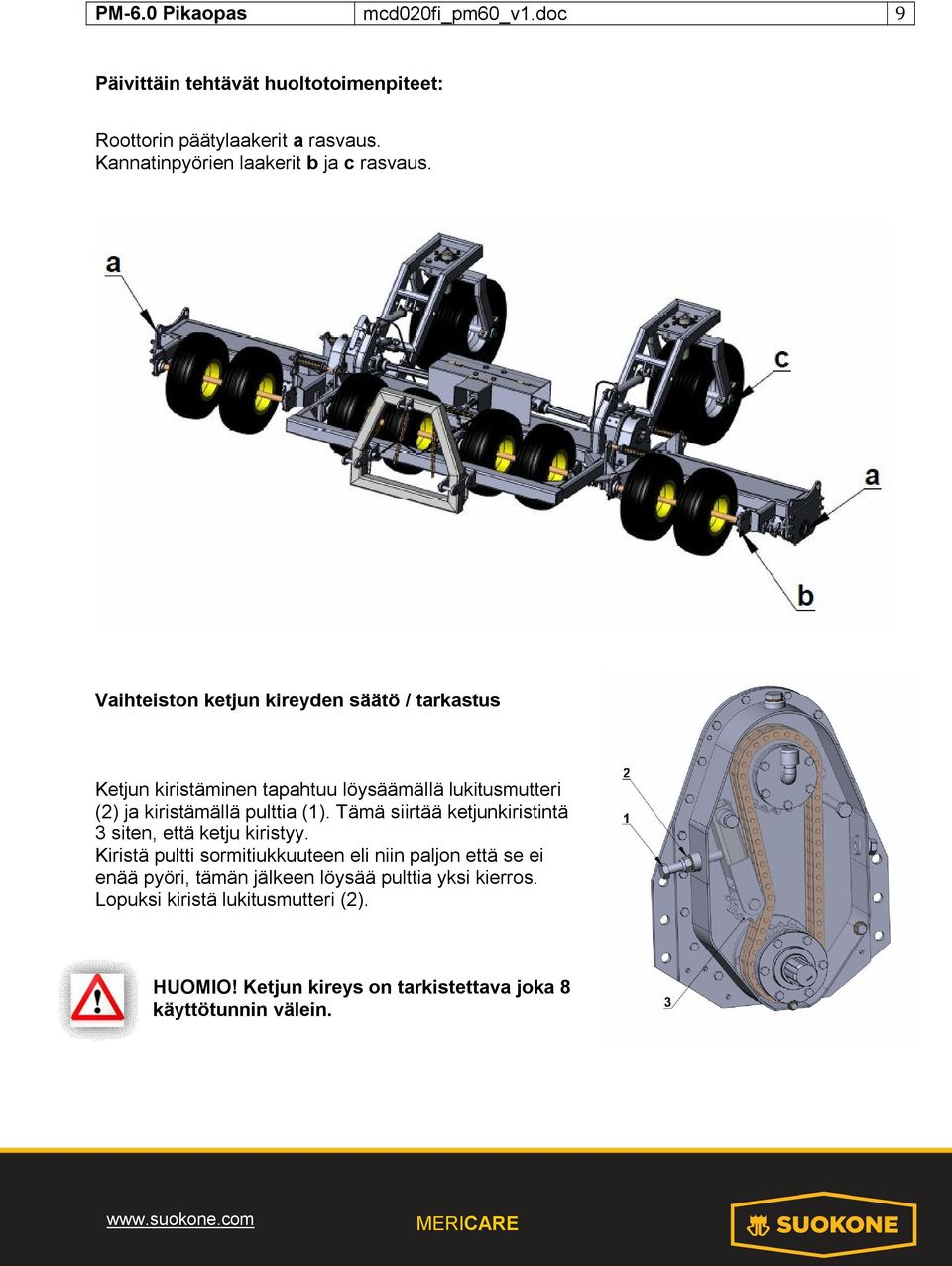

9 9 Päivittäin tehtävät huoltotoimenpiteet: Roottorin päätylaakerit a rasvaus. Kannatinpyörien laakerit b ja c rasvaus. Vaihteiston ketjun kireyden säätö / tarkastus Ketjun kiristäminen tapahtuu löysäämällä lukitusmutteri (2) ja kiristämällä pulttia (1). Tämä siirtää ketjunkiristintä 3 siten, että ketju kiristyy. Kiristä pultti sormitiukkuuteen eli niin paljon että se ei enää pyöri, tämän jälkeen löysää pulttia yksi kierros. Lopuksi kiristä lukitusmutteri (2). HUOMIO! Ketjun kireys on tarkistettava joka 8 käyttötunnin välein.

(1). Tämä siirtää ketjunkiristintä 3 siten, että ketju kiristyy.

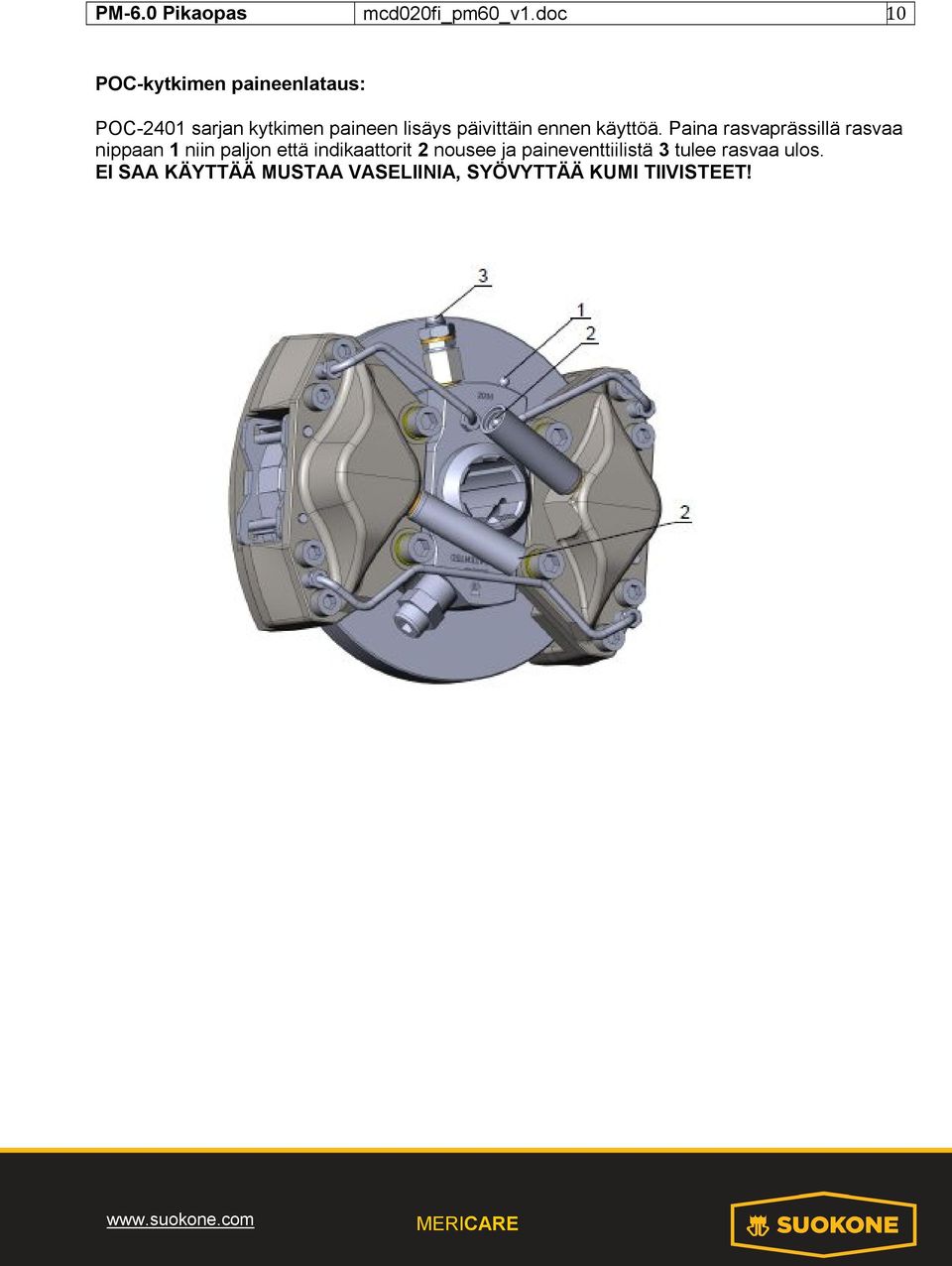

10 10 POC-kytkimen paineenlataus: POC-2401 sarjan kytkimen paineen lisäys päivittäin ennen käyttöä. Paina rasvaprässillä rasvaa nippaan 1 niin paljon että indikaattorit 2 nousee ja paineventtiilistä 3 tulee rasvaa ulos. EI SAA KÄYTTÄÄ MUSTAA VASELIINIA, SYÖVYTTÄÄ KUMI TIIVISTEET!

Paina rasvaprässillä rasvaa nippaan 1 niin paljon että indikaattorit

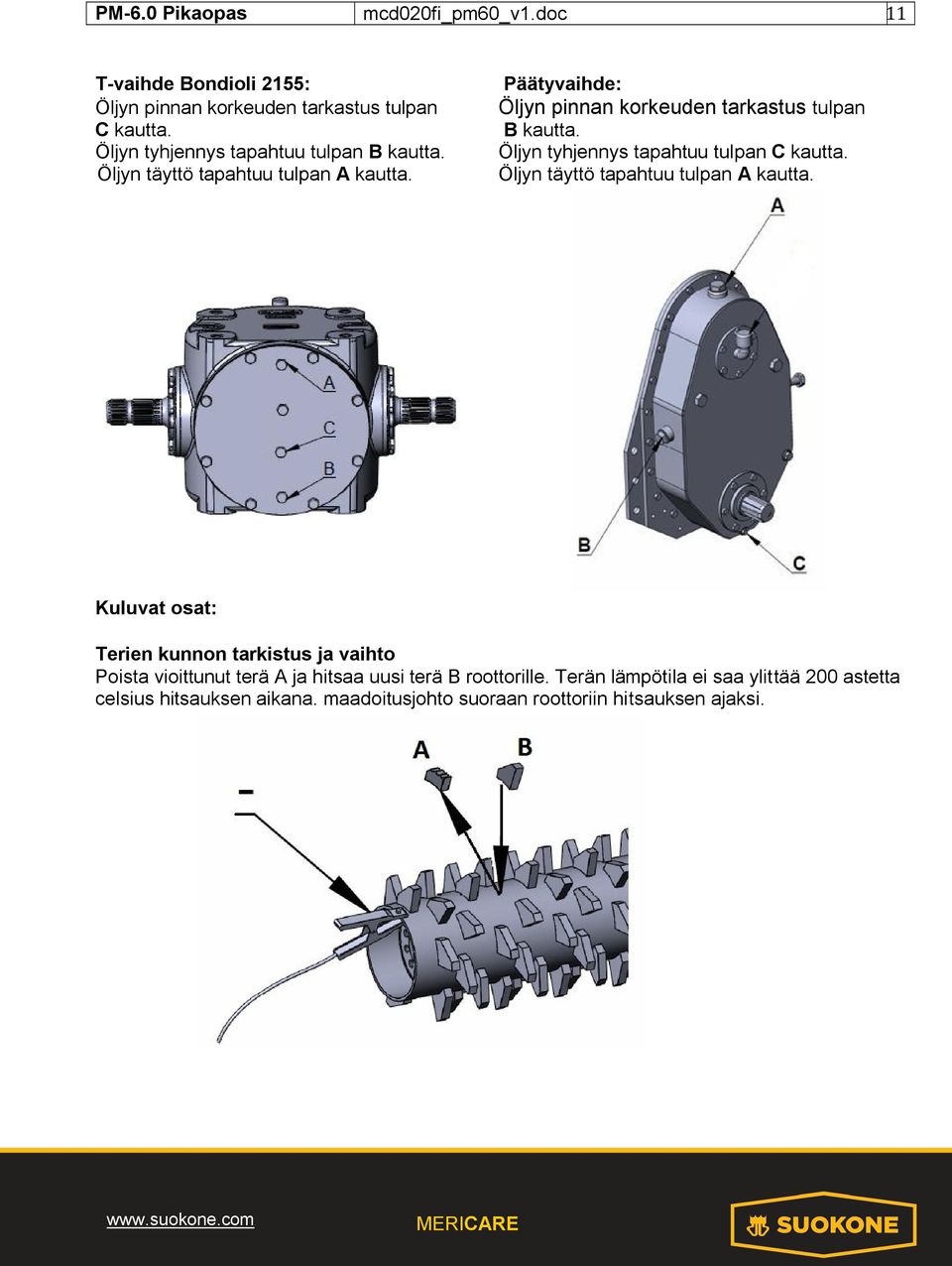

11 11 T-vaihde Bondioli 2155: Öljyn pinnan korkeuden tarkastus tulpan C kautta. Öljyn tyhjennys tapahtuu tulpan B kautta. Öljyn täyttö tapahtuu tulpan A kautta. Päätyvaihde: Öljyn pinnan korkeuden tarkastus tulpan B kautta. Öljyn tyhjennys tapahtuu tulpan C kautta. Öljyn täyttö tapahtuu tulpan A kautta. Kuluvat osat: Terien kunnon tarkistus ja vaihto Poista vioittunut terä A ja hitsaa uusi terä B roottorille. Terän lämpötila ei saa ylittää 200 astetta celsius hitsauksen aikana. maadoitusjohto suoraan roottoriin hitsauksen ajaksi.

Öljyn tyhjennys tapahtuu tulpan C kautta. Öljyn täyttö tapahtuu tulpan A kautta.

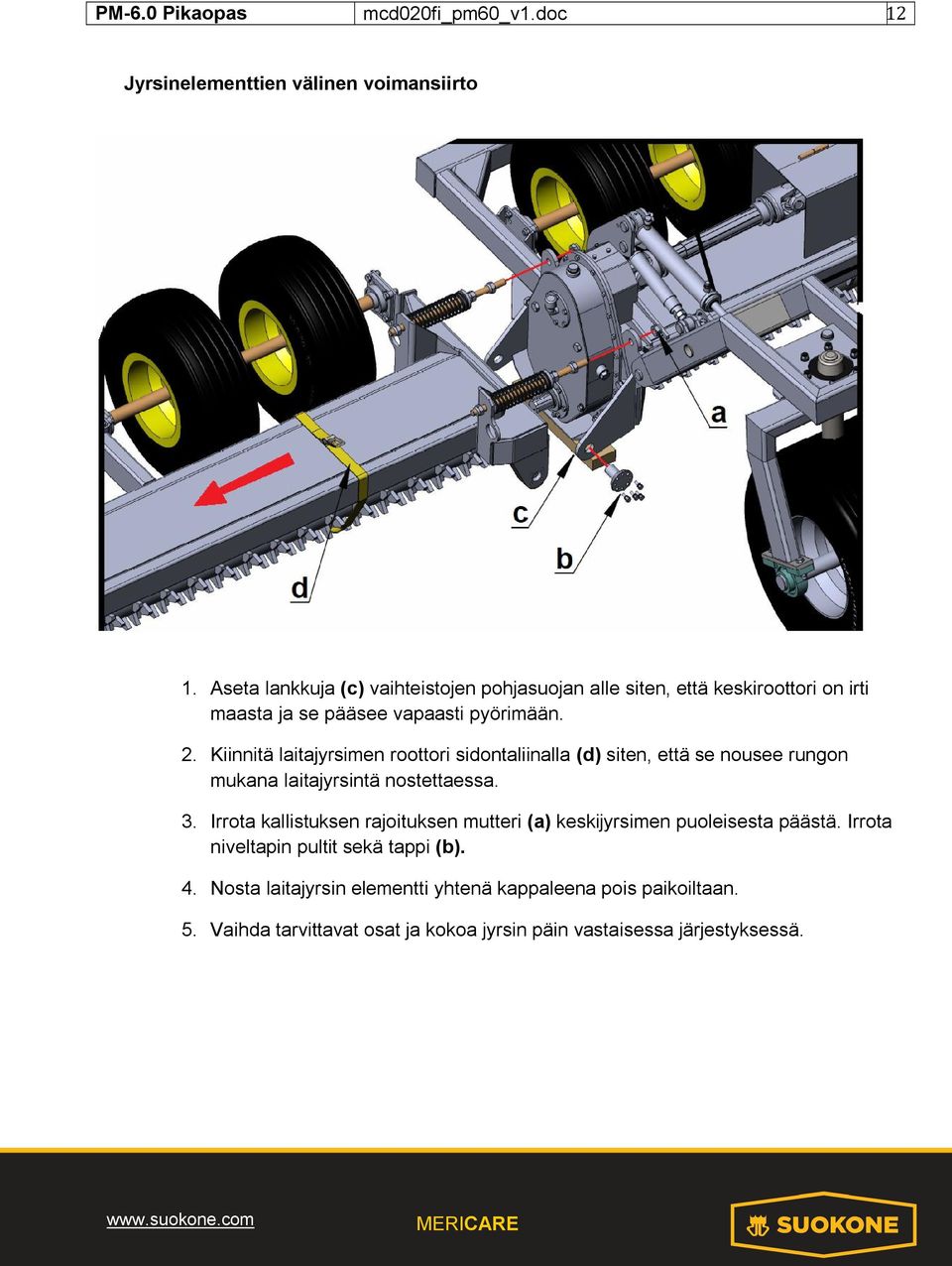

12 12 Jyrsinelementtien välinen voimansiirto 1. Aseta lankkuja (c) vaihteistojen pohjasuojan alle siten, että keskiroottori on irti maasta ja se pääsee vapaasti pyörimään. 2. Kiinnitä laitajyrsimen roottori sidontaliinalla (d) siten, että se nousee rungon mukana laitajyrsintä nostettaessa. 3. Irrota kallistuksen rajoituksen mutteri (a) keskijyrsimen puoleisesta päästä. Irrota niveltapin pultit sekä tappi (b). 4. Nosta laitajyrsin elementti yhtenä kappaleena pois paikoiltaan. 5. Vaihda tarvittavat osat ja kokoa jyrsin päin vastaisessa järjestyksessä.

Kiinnitä laitajyrsimen roottori sidontaliinalla (d) siten, että se nousee rungon mukana laitajyrsintä nostettaessa. 3.

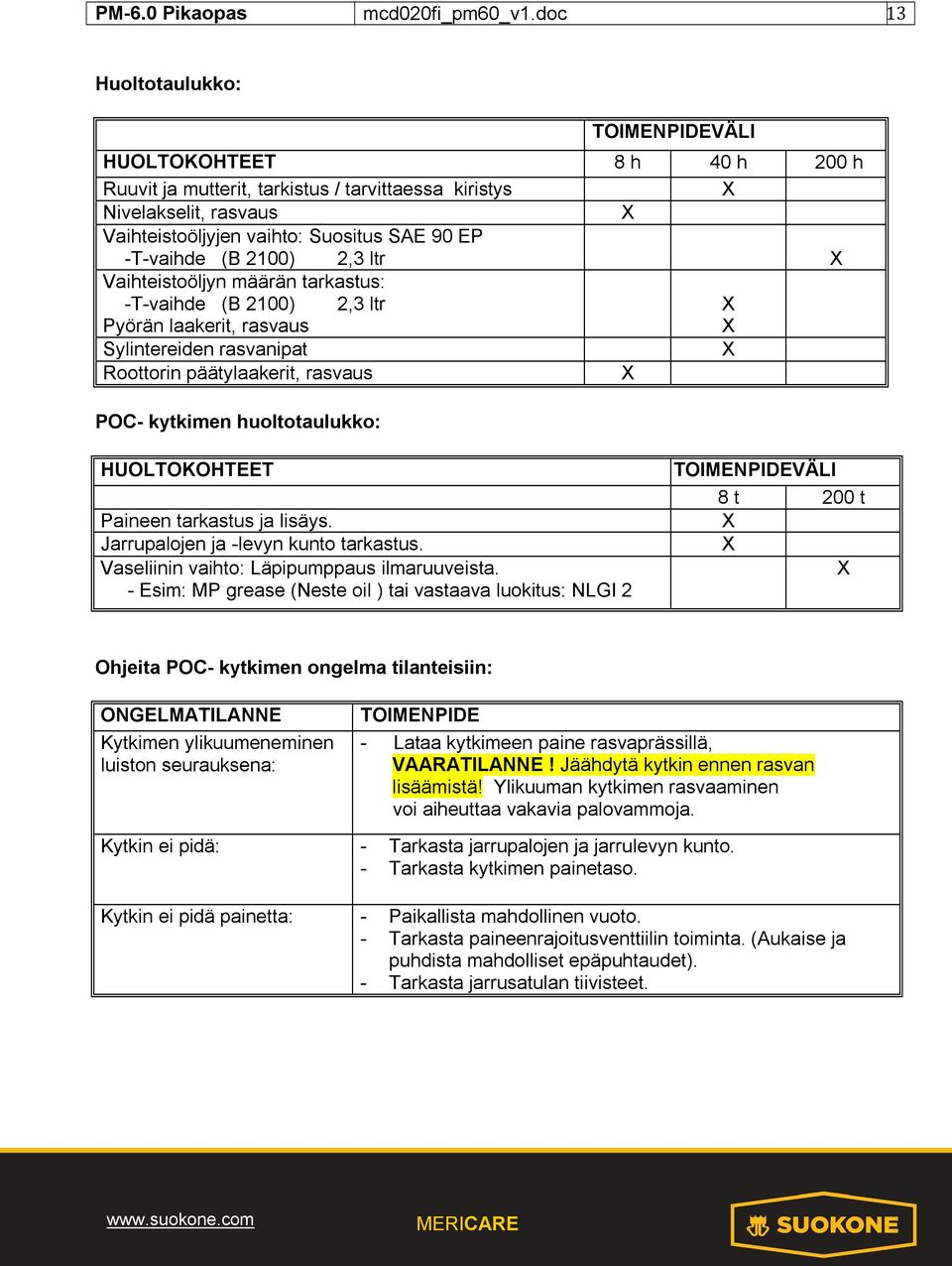

13 13 Huoltotaulukko: TOIMENPIDEVÄLI HUOLTOKOHTEET 8 h 40 h 200 h Ruuvit ja mutterit, tarkistus / tarvittaessa kiristys Nivelakselit, rasvaus Vaihteistoöljyjen vaihto: Suositus SAE 90 EP -T-vaihde (B 2100) 2,3 ltr Vaihteistoöljyn määrän tarkastus: -T-vaihde (B 2100) 2,3 ltr Pyörän laakerit, rasvaus Sylintereiden rasvanipat Roottorin päätylaakerit, rasvaus POC- kytkimen huoltotaulukko: HUOLTOKOHTEET Paineen tarkastus ja lisäys. Jarrupalojen ja -levyn kunto tarkastus. Vaseliinin vaihto: Läpipumppaus ilmaruuveista. - Esim: MP grease (Neste oil ) tai vastaava luokitus: NLGI 2 TOIMENPIDEVÄLI 8 t 200 t Ohjeita POC- kytkimen ongelma tilanteisiin: ONGELMATILANNE Kytkimen ylikuumeneminen luiston seurauksena: TOIMENPIDE - Lataa kytkimeen paine rasvaprässillä, VAARATILANNE! Jäähdytä kytkin ennen rasvan lisäämistä! Ylikuuman kytkimen rasvaaminen voi aiheuttaa vakavia palovammoja. Kytkin ei pidä: - Tarkasta jarrupalojen ja jarrulevyn kunto. - Tarkasta kytkimen painetaso. Kytkin ei pidä painetta: - Paikallista mahdollinen vuoto. - Tarkasta paineenrajoitusventtiilin toiminta. (Aukaise ja puhdista mahdolliset epäpuhtaudet). - Tarkasta jarrusatulan tiivisteet.

HUOLTOKOHTEET Paineen tarkastus ja lisäys. Jarrupalojen ja -levyn kunto tarkastus. Vaseliinin vaihto: Läpipumppaus ilmaruuveista.
