1 17. Pyörivät virtauskoneet KJR-C2003 Virtausmekaniikan perusteet
2 Päivän anti Mikä on pyörivä virtauskone ja miten sen toimintaa ja suorituskykyä voidaan tarkastella opitun perusteella? Motivointi: pyörivät virtauskoneet kuten pumput ja turbiinit pitävät maailman pyörät pyörimässä Young et al, kappaleet
3 Osaamistavoitteet Määrittää pumpun tai turbiinin virtausnopeuskomponentteja annettujen tietojen perusteella sekä selittää näiden avulla pumpun ja turbiinin ero Määrittää pumpun nostokorkeus, teho ja hyötysuhde sekä käyttää näitä pumppulaskuissa Valita pumppu putkijärjestelmään tai arvioida valitun pumpun soveltuvuutta Skaalata pumpun ominaisuuksia eri kokoisten pumppujen välillä
4 Mitä tarkoittaa pyörivä virtauskone?
5 Mitä tarkoittaa pyörivä virtauskone? Young et al (2012), Introduction to Fluid Mechanics, 5th edition
6 Miten virtausnopeus riippuu siivistöstä ja laitteen tyypistä?
7 Miten virtausnopeus riippuu siivistöstä ja laitteen tyypistä? Young et al (2012), Introduction to Fluid Mechanics, 5th edition
8 Miten virtausnopeus riippuu siivistöstä ja laitteen tyypistä? Pumppu Turbiini Young et al (2012), Introduction to Fluid Mechanics, 5th edition
9 Mitä kulmaliikemäärän tase sanoi?
10 Mitä kulmaliikemäärän tase sanoi? Luento 5 Normaalinopeus

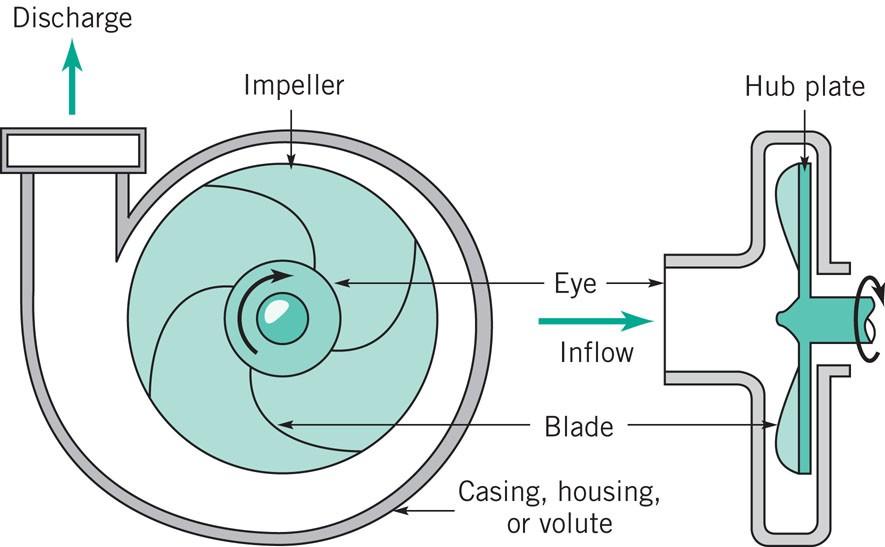

11 Miten opittu on sovellettavissa keskipakopumpulle?
12 Miten opittu on sovellettavissa keskipakopumpulle? Young et al (2012), Introduction to Fluid Mechanics, 5th edition
13 Miten opittu on sovellettavissa keskipakopumpulle? Momentti ja teho (Luento 5) Nostokorkeus Young et al (2012), Introduction to Fluid Mechanics, 5th edition
14 Miten opittu on sovellettavissa keskipakopumpulle? Ideaalinen nostokorkeus Young et al (2012), Introduction to Fluid Mechanics, 5th edition
15 Miten opittu on sovellettavissa keskipakopumpulle? Example 11.2 Vettä pumpataan 5300 l/min keskipakopumpulla, joka pyörii 1750 rpm. Impellerin korkeus b on 5 cm, säteet r1 = 4 cm ja r2 = 18 cm ja siivistön kulma 2 = 23o. Oleta ideaalinen virtaustilanne ja että sisään virtaus on radiaalista ( 1 = 90o). Mikä on tangentiaalinopeus V 2, ideaalinen nostokorkeus hi ja akseliteho? Vastaus: 29 m/s, 99 m, 85 kw Young et al (2012), Introduction to Fluid Mechanics, 5th edition
16 Miten pumpun suorituskyky määritetään?
17 Miten pumpun suorituskyky määritetään? Young et al (2012), Introduction to Fluid Mechanics, 5th edition
18 Miten pumpun suorituskyky määritetään? Young et al (2012), Introduction to Fluid Mechanics, 5th edition
19 Miten pumppu valitaan putkijärjestelmään?
20 Miten pumppu valitaan putkijärjestelmään? Young et al (2012), Introduction to Fluid Mechanics, 5th edition
21 Miten pumppu valitaan putkijärjestelmään? Example 11.3 Vettä pumpataan kahden avoimen tankin välillä (z2-z1=3 m). Putken halkaisija on koko 60 metrin matkalta 15 cm. Kertahäviöitä tapahtuu putken päissä (KL=0,5 ja 1,0) sekä putken mutkassa (KL=1,5). Putken kitkahäviökertoimeksi voidaan olettaa 0,02. Mikä on tilavuusvirta kuvan mukaisella keskipakopumpulla? Onko tämä hyvä valinta? Young et al (2012), Introduction to Fluid Mechanics, 5th edition
22 Miten pumppu valitaan putkijärjestelmään? Example 11.3 Vettä pumpataan kahden avoimen tankin välillä (z2-z1=3 m). Putken halkaisija on koko 60 metrin matkalta 15 cm. Kertahäviöitä tapahtuu putken päissä (KL=0,5 ja 1,0) sekä putken mutkassa (KL=1,5). Putken kitkahäviökertoimeksi voidaan olettaa 0,02. Mikä on tilavuusvirta kuvan mukaisella keskipakopumpulla? Onko tämä hyvä valinta? Vastaus: 6000 l/min Young et al (2012), Introduction to Fluid Mechanics, 5th edition
23 Miten dimensioanalyysiä sovelletaan pumppuihin?
24 Miten dimensioanalyysiä sovelletaan pumppuihin? geometria heikko riippuvuus vahva riippuvuus
25 Miten dimensioanalyysiä sovelletaan pumppuihin? Young et al (2012), Introduction to Fluid Mechanics, 5th edition
26 Mitä opimme?
27 Päivän anti Mikä on pyörivä virtauskone ja miten sen toimintaa ja suorituskykyä voidaan tarkastella opitun perusteella?
28 KIITOS!
