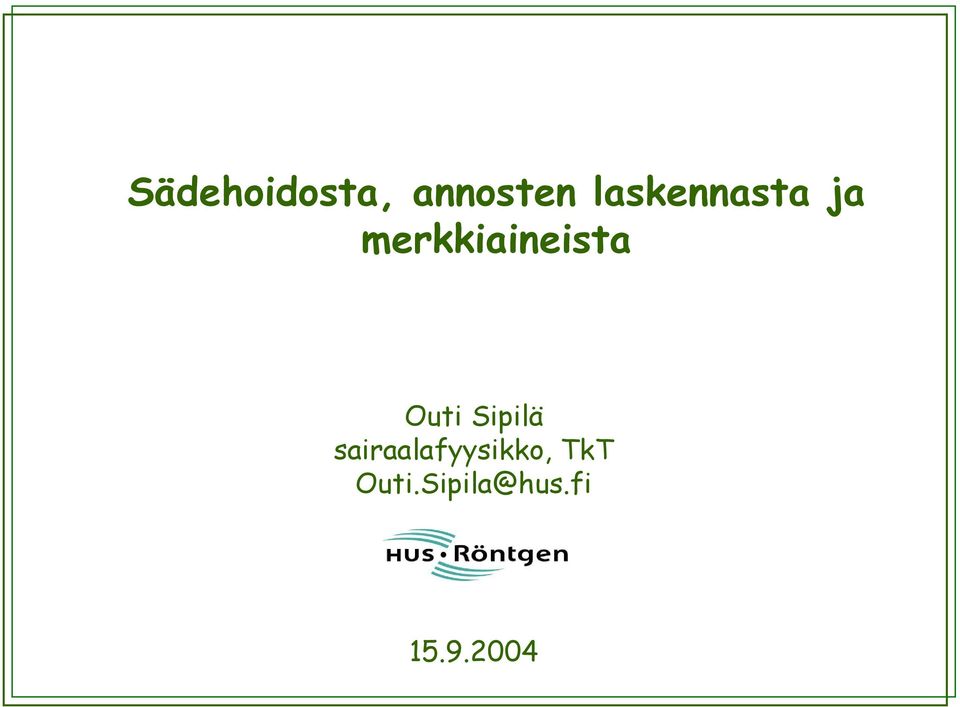

1 Sädehoidosta, annosten laskennasta ja merkkiaineista Outi Sipilä sairaalafyysikko, TkT

2 Sisältö Terapia Diagnostiikka ionisoiva sädehoito röntgenkuvaus säteily tietokonetomografia (TT) isotooppikuvaus (SPECT, PET) ei-ionisoiva magneettikuvaus (ultraäänikuvaus)

3 Säteilyn luonne Ionisoiva tarpeeksi energeettistä, jotta kudoksen atomeissa tapahtuu muutoksia röntgensäteily, gammasäteily, neutronisäteily, suoraan ionisoivat hiukkaset (esim. elektronit) tapahtumien stokastinen luonne Ei-ionisoiva esim. radiotaajuuksinen (RF) säteily

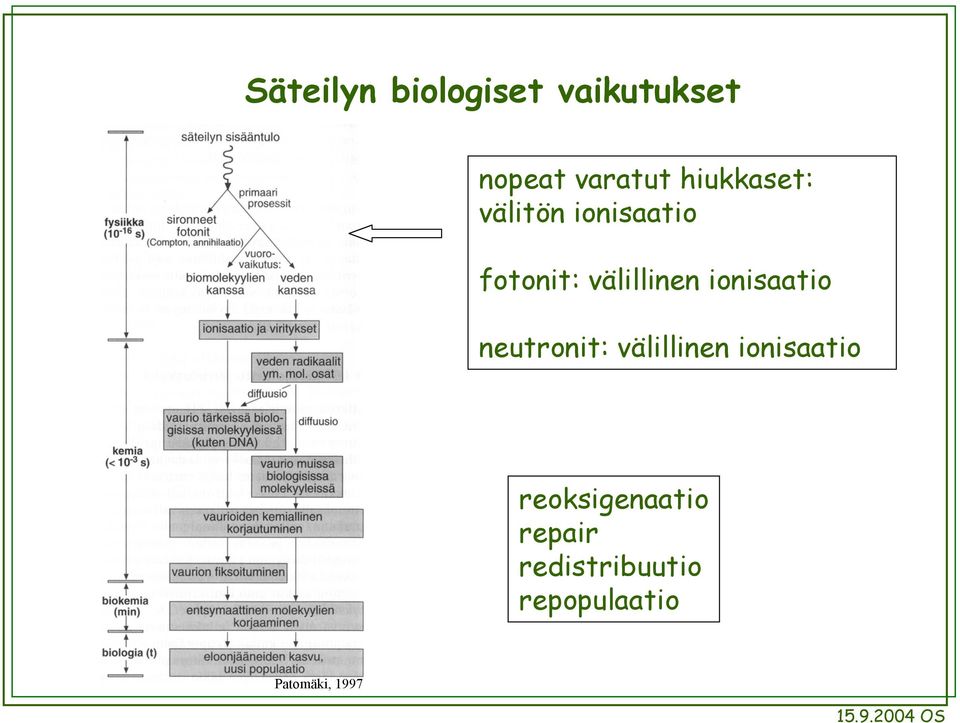

4 Säteilyn biologiset vaikutukset nopeat varatut hiukkaset: välitön ionisaatio fotonit: välillinen ionisaatio neutronit: välillinen ionisaatio reoksigenaatio repair redistribuutio repopulaatio Patomäki, 1997

5 Säteilyn käyttö 1. Oikeutusperiaate 2. Optimointiperiaate 3. Yksilön suoja

6 Annoslaskennan yksiköistä (1/4) absorboitunut annos: d D, [ D] J / kg Gy (gray) dm keskimääräinen absorboitunut annos: T D, [ D] Gy m T

7 Annoslaskennan yksiköistä (2/4) ekvivalentti annos: H R D, [H] J / kg Sv ( sievert ), w R w R R R säteilyn laadusta riippuva kerroin esim. fotonit: w R = 1 elektronit: w R = 1 protonit: w R = 5 alfahiukkaset: w R = 20

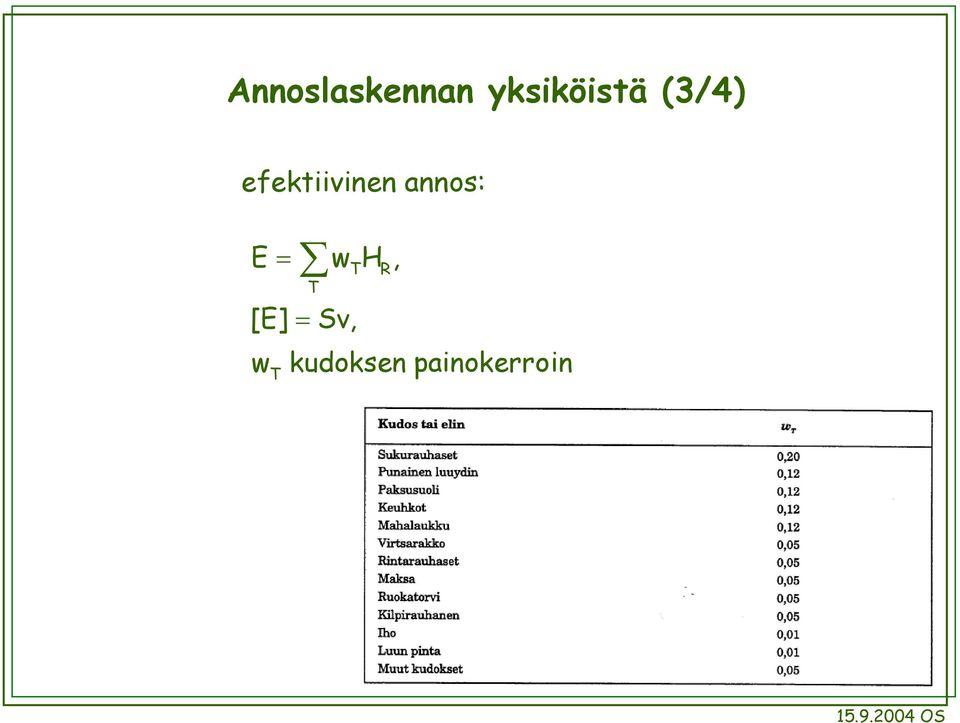

8 Annoslaskennan yksiköistä (3/4) efektiivinen annos: E w [E] Sv, w T T T H, R kudoksen painokerroin

9 Annoslaskennan yksiköistä (4/4) mittaus- ja kalibrointitilanteissa käytetään usein suureita säteilytys (R tai C/kg) tai kerma (Gy), jotka muunnetaan absorboituneeksi annokseksi

10 Sädehoito ulkoinen sädehoito (fotonit, elektronit,..) sisäinen sädehoito (brakyterapia) radionuklidihoito (esim. I kilpirauhassyöpä) Kuratiivinen sädehoito: mahdollisimman suuri syöpäkasvaimen kontrollointi mahdollisimman pienillä normaalikudoksiin kohdistuvilla sivuvaikutuksilla

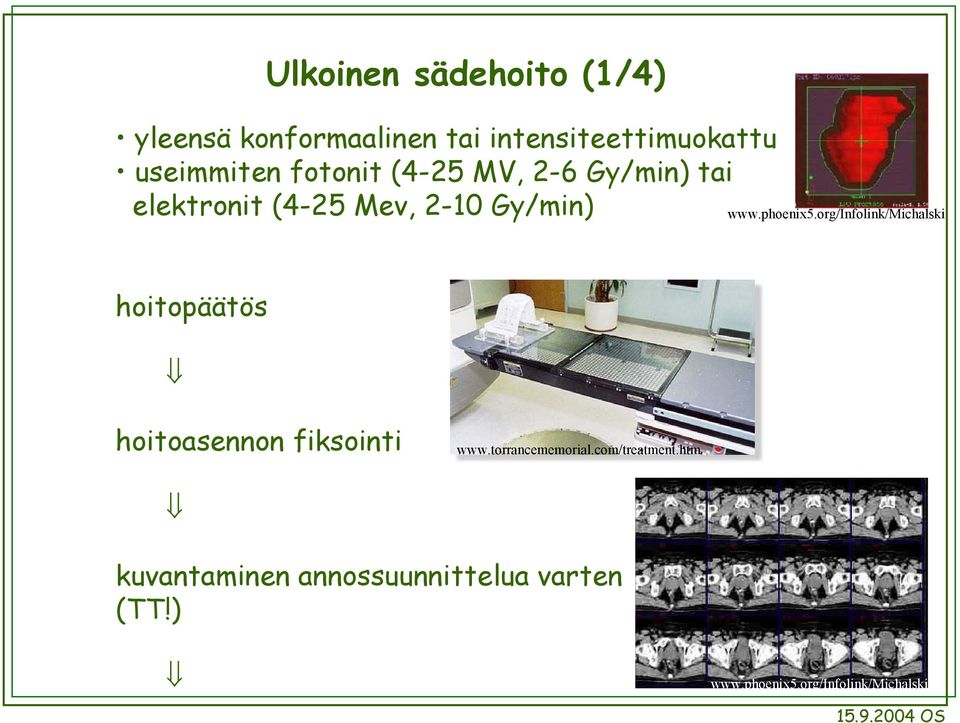

11 Ulkoinen sädehoito (1/4) yleensä konformaalinen tai intensiteettimuokattu useimmiten fotonit (4-25 MV, 2-6 Gy/min) tai elektronit (4-25 Mev, 2-10 Gy/min) hoitopäätös hoitoasennon fiksointi kuvantaminen annossuunnittelua varten (TT!)

12 Ulkoinen sädehoito (2/4) annossuunnittelu

13 Ulkoinen sädehoito (3/4) hoidon simulointi hoidon toteutus ja verifiointi potilaan seuranta

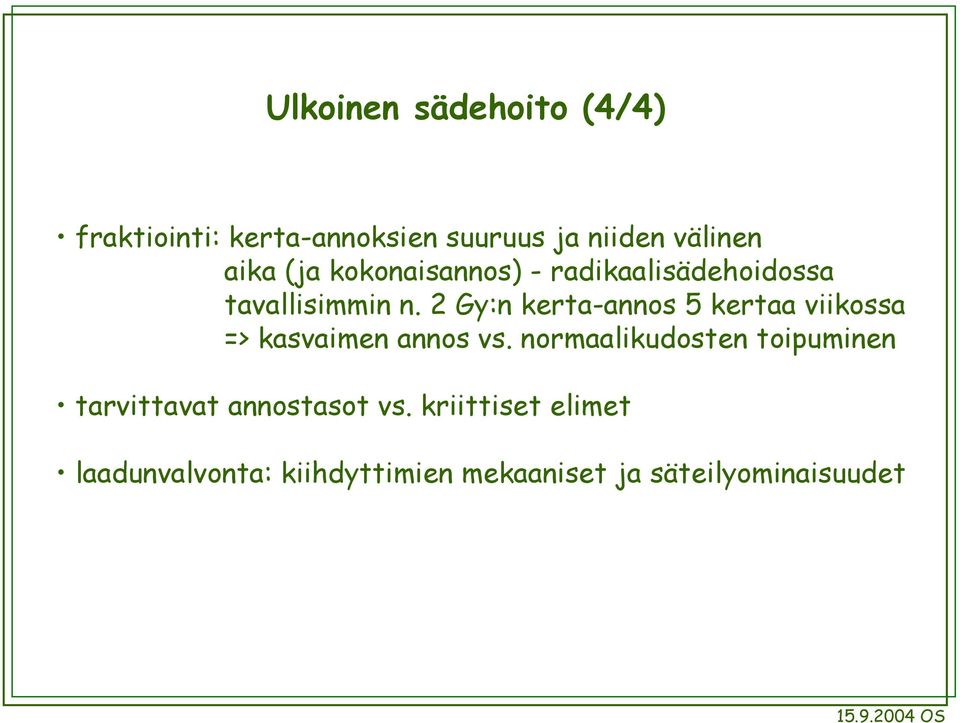

14 Ulkoinen sädehoito (4/4) fraktiointi: kerta-annoksien suuruus ja niiden välinen aika (ja kokonaisannos) - radikaalisädehoidossa tavallisimmin n. 2 Gy:n kerta-annos 5 kertaa viikossa => kasvaimen annos vs. normaalikudosten toipuminen tarvittavat annostasot vs. kriittiset elimet laadunvalvonta: kiihdyttimien mekaaniset ja säteilyominaisuudet

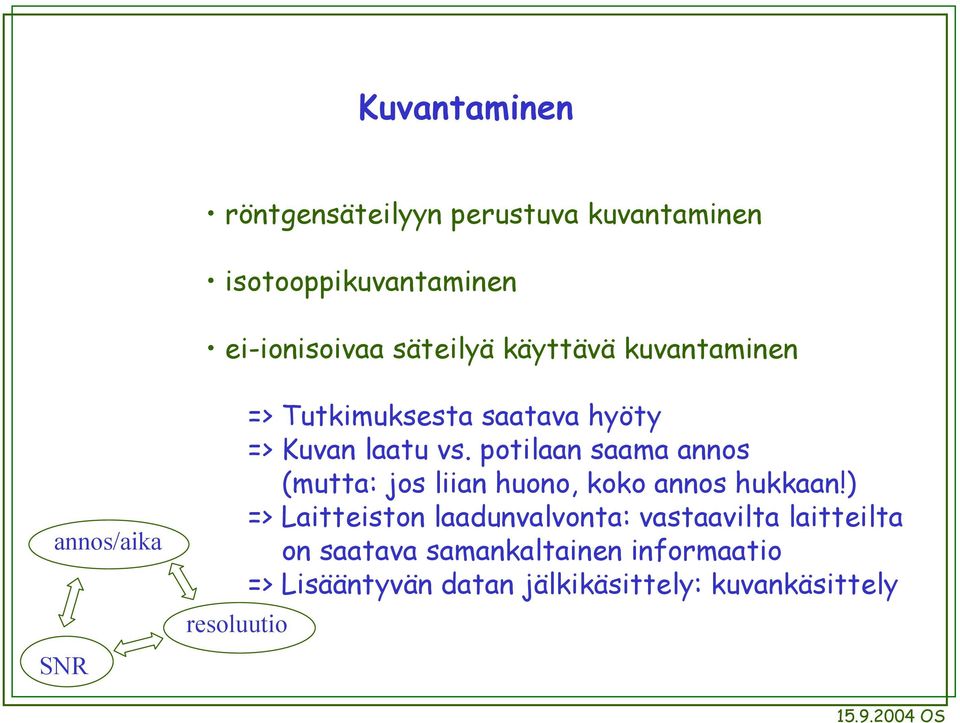

15 Kuvantaminen röntgensäteilyyn perustuva kuvantaminen isotooppikuvantaminen ei-ionisoivaa säteilyä käyttävä kuvantaminen annos/aika SNR resoluutio => Tutkimuksesta saatava hyöty => Kuvan laatu vs. potilaan saama annos (mutta: jos liian huono, koko annos hukkaan!) => Laitteiston laadunvalvonta: vastaavilta laitteilta on saatava samankaltainen informaatio => Lisääntyvän datan jälkikäsittely: kuvankäsittely

16 Digitaalisuus

17 Röntgenkuvaus (1/2) Kortesniemi, 2001 Siemens Multix FD

18 Röntgenkuvaus (2/2) Annos ~ suoraan verrannollinen anodivirtaan ja kuvausaikaan kääntäen verrannollinen etäisyyden neliöön kasvaa jännitteen kasvaessa pienenee suodatuksen kasvaessa Ihoannos (ESD), annospinta-ala (DAP) Esim. tyypillisesti hammasröntgenkuvaus keuhkokuvaus radiologinen toimenpide 0.01 msv 0.1 msv 60 msv (suomalaisen keskim. vuosittainen annos n. 4 msv)

19 TT (1/6) mitatuista kaksiulotteisista vaimenemisprojektioista rekonstruoidaan kolmiulotteinen leikepakka

20 TT (2/6) suodatettu takaisinprojektio

21 TT (3/6)

22 TT (4/6) monileike-tt: resoluutio, kuvausnopeus esim. 4 leikettä näytteistyksen tiheys potilaan pituussuunnassa: pitch Siemens

23 TT (5/6) Cody, 2004 Cody, 2004

24 TT (6/6) CTDI W (CT dose index) DLP W (dose length product) MSAD W - TT-annoksen tilavuuskeskiarvo Kortesniemi, 2003 Esim. keskim. (1994, STUK) pään TT 1,3 msv vatsan natiivi-tt 12 msv

25 Isotooppikuvaus (1/2) Emissiokuvausta: mitataan kehon ulkopuolelta radioaktiivisten isotooppien hajotessa syntyvän säteilyn jakaumaa Yleensä potilaaseen injisoidaan tai potilas hengittää radioaktiivisen merkkiaineen Merkkiaine koostuu tietyllä tavalla käyttäytyvästä kantaja-aineesta sekä radioaktiivisesta isotoopista, esim. aivoperfuusiokuvauksissa kantaja-aine ylittää veri-aivoesteen

26 Isotooppikuvaus (2/2) Merkkiaineen hajoaminen T 1 / 2 ln 2 Esim. 99 Mo -> 99m Tc -> 99 Tc (-> 99 Ru) -, =6h, E=140 kev Efektiivinen hajoamisvakio (radioaktiivisuus ja biologinen hajoaminen): e b

27 Gammakamera (fotoniemissio) pyörivä gammakamera on yleensä yksi-, kaksi- tai kolmipäinen kollimaattori voi olla suorakulmainen tai esim. neulanreikämäinen (pin hole) tai viuhkamainen (fan beam) Picker 3000XP

28 Gammakamera: SPECT tai planaarikuvaus

29 PET (1/3) positroni + elektroni => annihilaatio: kaksi 511 kev:n fotonia vastakkaisiin suuntiin koinsidenssin havaitseminen D Asseler, EANM 03 Crump Institute for Biological Imaging, UCLA School of Medicine, 1994

30 PET (2/3) kardiologia Mäkelä, 2002 aivotutkimukset Knuuti et al., 2000

31 PET (3/3) onkologia: PET-TT

32 Isotooppikuvaus Annos riippuu täysin potilaalle annetusta aktiivisuudesta ja aineen biologisesta käyttäytymisestä, kuvauslaite ei säteile MIRD-formalismi Esim. Tc-99m-HMPAO 740 MBq F-18-FDG 370 MBq 6.9 msv (munuaiset, kilpirauhanen, rakko) 7.0 msv (rakko, sydän, aivot) (
