Kokemuksia radiofotoluminesenssidosimetriasta

Transkriptio

1 Kokemuksia radiofotoluminesenssidosimetriasta Aleksi Saikkonen Fyysikko Sädehoitopoliklinikka TYKS

2 Sisältö RPL-dosimetria Pieneläinsädetin Brakyhoitoannos Sikiön annos in vivo RPL:ien kalibrointi

3 Radiofotoluminesenssidosimetria Radiophotoluminescent, RPL Hopealla aktivoituja metafosfaattilasipaloja Ionisoiva säteily synnyttää lasipalaan stabiileja energiatiloja (Ag 0 ja Ag ++ ), joita kutsutaan RPLkeskuksiksi. PO 4 e - + PO + 4 Ag + + e - Ag 0 Ag + + PO 4 + Ag ++ (+ PO 4 )

4 Pulssitetulla N 2 laserilla pystytään virittämään RPL-keskukset Viritystilojen purkautuessa takaisin RPL-keskus energiatiloihin emittoituu fotoneita Fotoneiden määrä eli RPL-keskuksien määrä on verrannollinen absorboituneeseen säteilyannokseen RPL-keskuksien määrä pysyy vakiona GD-302M ja GD-352M F. Araki, N. Moribe, T. Shimonobou and Y. Yamashita, Medical Physics 31, 1980 (2004)

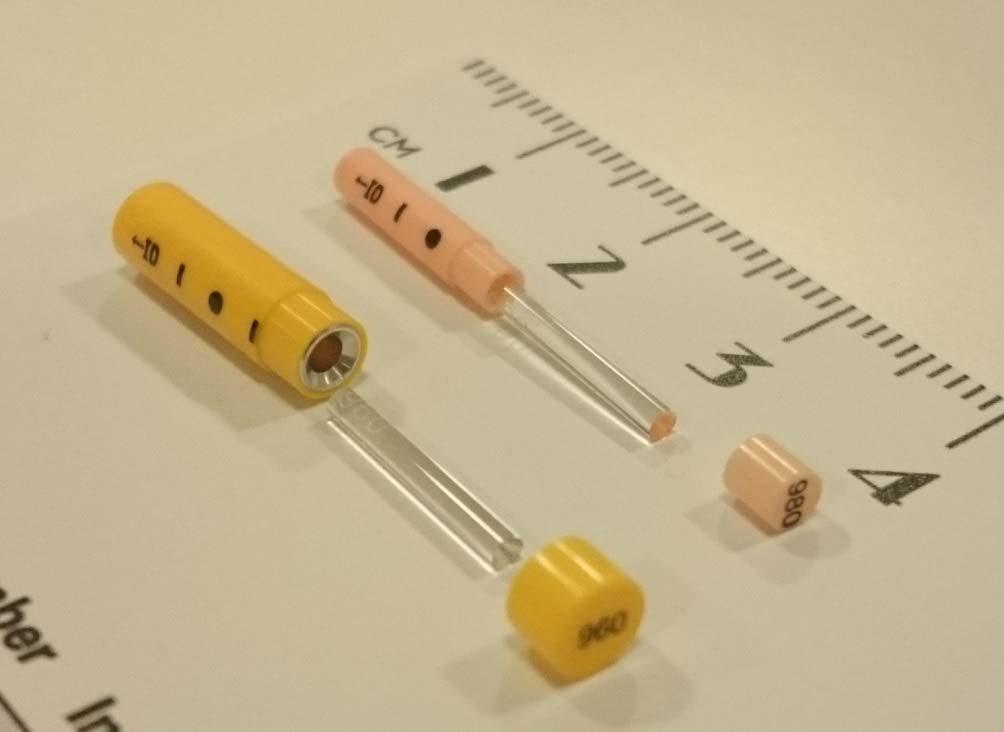

5 GD-302M(punainen) ja GD-352M(keltainen) RPL-dosimetri. 302M on suurille energioille ja 352M pienille energioille. Aleksi Saikkonen, Medical Project Work, Turun yliopisto, 2016.

6 GD-302M, GD-352M ja TLD-100H energiariippuvuus. (David Y.C. Huang and Shih-Ming Hsu (2011). Radio-Photoluminescence Glass Dosimeter (RPLGD), Advances in Cancer Therapy, Prof. Hala Gali-Muhtasib (Ed.), InTech, Available from:

7 Pieneläinsädetin Faxitron MultiRad 350 Tarkoituksena oli vertailla RPL-dosimetria, EBT3-filmiä ja Farmer-ionisaatiokammiota 350 kv, 10 ma ja SSD 45 cm 280 x 280 x 98 mm 3 -vesifantomi 10 x 10 cm 2 -kenttäkoko 0,5 mm Al ja SnCuAl -suodattimet

8 Faxitron MultiRad 350 -solu- ja pieneläinsädetin. Aleksi Saikkonen, Pro Gradu, Turun yliopisto, 2016.

9 Aleksi Saikkonen, Medical Project Work, Turun yliopisto, 2016.

10 Aleksi Saikkonen, Medical Project Work, Turun yliopisto, 2016.

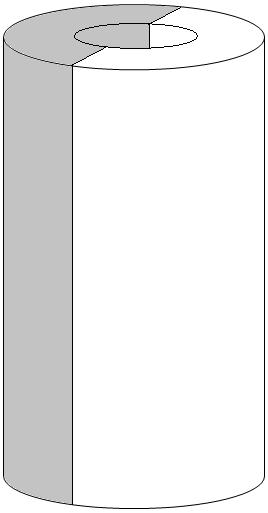

11 HDR-brakyhoidon annosverifiointi Tavoitteena verifioida annoslaskennassa laskettu annos applikaattoreiden pinnalla Lähde: Ir-192, kev RPL ja Farmer sekä Eclipse-annoslaskenta Kaksi sylinteriapplikaattoria: suojaamaton (r = 12,5 mm) ja toiselta puolelta suojattu (r = 11,5 mm, lyijysuoja)

12

13 Annos (Gy) PDD Brakyhoidon tuloksia Suojaamaton, 12.5 mm (TG-41) Suojaamaton, 12.5 mm Farmer Suojaamaton, 12.5 mm RPL Suojaamaton, 12.5 mm (Acuros) Suojaamaton, 12.5 mm Farmer Suojaamaton, 12.5 mm RPL Suojattu 180, 11.5 mm (Acuros) Suojattu 180, 11.5 mm Farmer Suojattu 180, 11.5 mm RPL Etäisyys (cm)

14 In vivo -mittaus: sikiön annos sädehoitokentän ulkopuolella Tavoitteena varmentaa sikiön saama annos päänalueen sädehoidon aikana hoitokonekohtaisesti Sikiön sädeannoksen mittaaminen (Sädehoitopäivät Turku 2015, Vesa-Pekka Heikkilä / Sini Rouhiainen, OYS) Absorboitunut annos sädehoitokentän ulkopuolella (Pro Gradu, Helsingin yliopisto, 1998, Jani Keyriläinen)

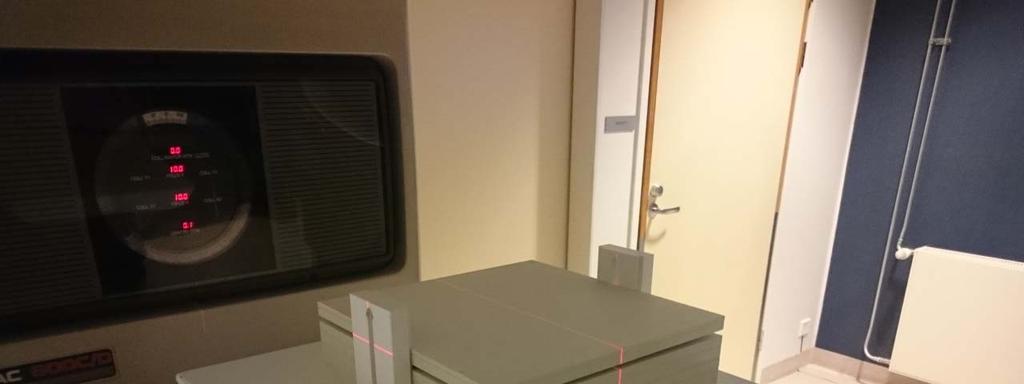

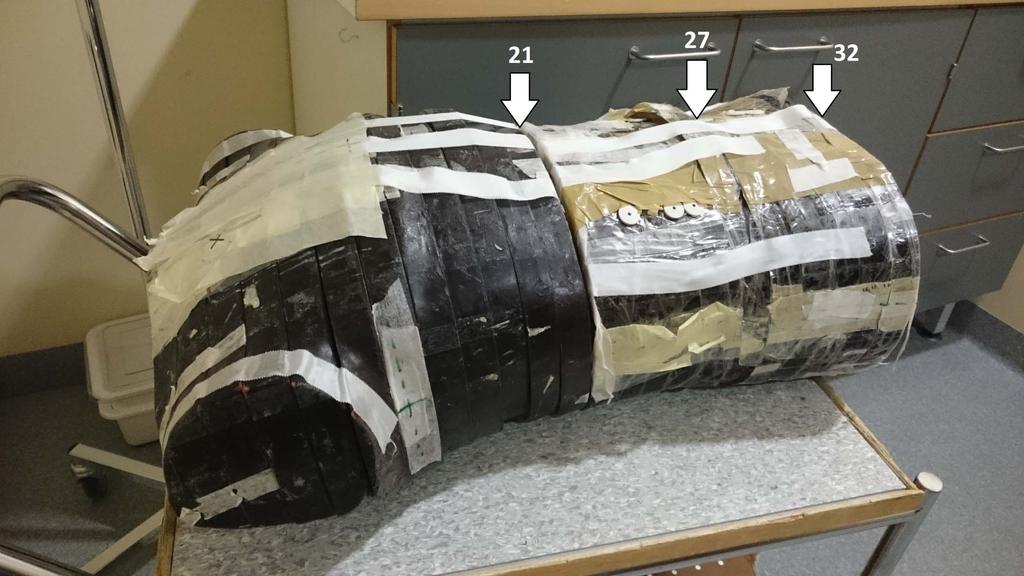

15 Kentän reunan lähellä potilassironta on hallitseva annoskomponentti > 25 cm:n etäisyyksillä kentän reunasta kollimaattorisironta ja vuotosäteily hallitsevat annosta Varian Clinac 600 C/D vs. Varian TrueBeam Alderson -antropomorfista fantomia käyttäen hoitokonevertailu

16

17

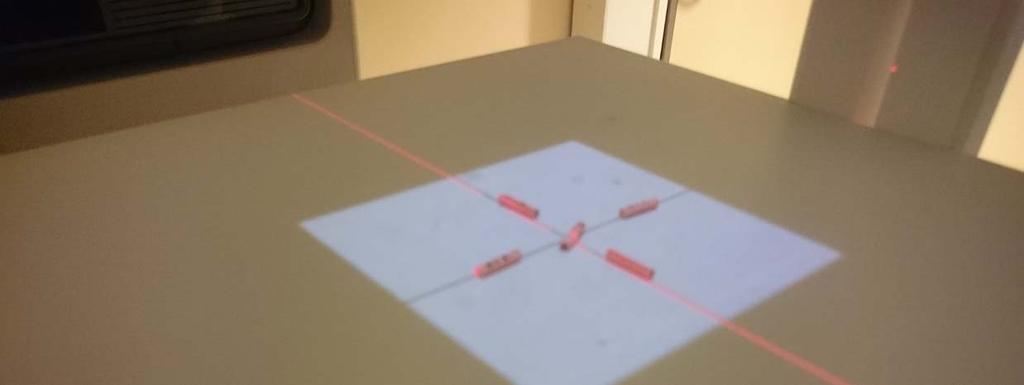

18 10x10 cm, SSD=100 cm, 6 MV

19 Annos (mgy) 4,00 3,50 3,00 2,50 2,00 1, C/D A CC P D Aivokuopan boost-sädetys 10 Gy (6 MV), 5k-IMRT: n.7x6 cm 1,00 0,50 0, Etäisyys keskiakselilta (cm) S 7,00 6,00 Korjauskerroin = 1.21 TrueBeam Korjauskerroin = 1.20 Annos (mgy) 5,00 4,00 3,00 2,00 A CC P D S 1,00 0, Etäisyys keskiakselilta (cm)

20 In vivo: aivokuopan boost-sädetys 1,8 Gy (6 MV)

21 0,80 Pinta-annos Annos (mgy) 0,70 0,60 0,50 0,40 0,30 0,20 0,10 0, Etäisyys keskiakselilta (cm) In vivo: aivokuopan boost-sädetys 1,8 Gy (6 MV) RPL ID Annos (mgy) / 1,8 Gy Etäisyys keskiakselilta (cm) Annos (mgy) / 30 x 1,8 Gy 731 0, , , , , , , , , , , ,0

22 RPL-dosimetrien kalibrointi Laitevalmistajan kalibrointi tehty ilmassa cesium-137:llä eli tarvitaan kalibrointi vedessä käytetyille energioille Tavoitteena absoluuttiannosmittaus, jossa määritetään RPL-dosimetreille korjauskerroin energiakohtaisesti Käytössä Varian TrueBeam -kiihdytin ja vertaileva annos mitataan Farmer:lla

23

24 RPL:n korjauskertoimia Energia K 6X 1,21 6X FFF 1,21 10X FFF 1,21 15X 1, kv (0,5 Al) 0, kv (SnCuAl) 0,91 Oulussa määritetty korjauskertoimeksi 1,21. (Henna Hietala, Lisensiaattitutkielma, Oulun yliopisto, 2011).

25 Kiitos! Pienten kenttien profiili- ja syvännoskäyrämittaus. Farmer:n asettelua Niemelän Jarkon kanssa.

26 Kiitokset Jani Keyriläinen Jarkko Niemelä Mikko Björkqvist Tanja Hasu Sami Suilamo Pauliina Wright Ja erityiskiitos Petri Sipilä (STUK) Marko Tirri (Turun Yliopisto)
