1 Hiukkaskiihdyttimet ja -ilmaisimet Kati Lassila-Perini Fysiikan tutkimuslaitos Miksi hiukkasia kiihdytetään? Miten hiukkasia kiihdytetään? Mitä törmäyksessä tapahtuu? Miten hiukkasia mitataan? Esitys hiukkasfysiikan näkökulmasta, vastaavia laitteita myös ydin- ja materiaalitutkimuksessa lääketieteessä monissa kaupallisissa sovelluksissa

2 Kiihdyttimet Hiukkaskiihdyttimet ja -ilmaisimet 2

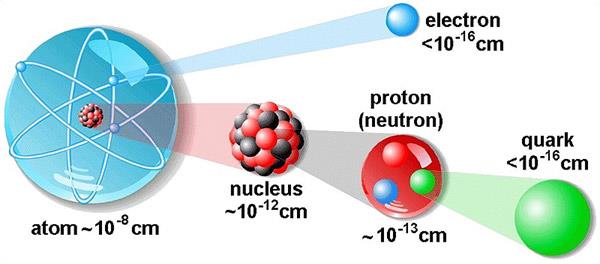

3 Miksi kiihdytetään? Heisenbergin epätarkkuusperiaate: Jos halutaan tutkia pienimpiä aineenosia, liikemäärä on oltava vähintään p > ħ/(2 x) = evs/( m) ev/c = 100 GeV/c GeV/c? GeV? «luonnolliset» yksiköt (ħ = 1, c = 1) jolloin energia, massa ja liikemäärä: GeV Protonin massa 1 GeV Hiukkaskiihdyttimet ja -ilmaisimet 3

4 Mitä kiihdytetään? Kiihdyttimet toimivat sähkö -ja magneettikenttien avulla: kiihdytettävillä hiukkasilla on oltava varaus. Hiukkasia tarvitaan paljon: hiukkasia on oltava «helposti» saatavilla. Hiukkasten kiihdytys ja törmäytys kestää jonkin aikaa: hiukkasten on syytä olla stabiileja eli niiden ei pidä hajota spontaanisti. Sopivia hiukkasia: Elektronit, protonit (sekä näiden antihiukkaset), stabiilit raskaat ion it Hiukkaskiihdyttimet ja -ilmaisimet 4

5 Mistä hiukkasia saadaan? Elektronit: metallipinnasta erkanee elektroneita lämmitettäessä. Protonit: ionisoidaan vetyä. Antihiukkaset: korkeaenerginen hiukkassuihku törmäytetään kohtioon, jossa tapahtuvassa reaktiossa syntyy mm. hiukkas-antihiukkaspareja, jotka voidaan erotella toisistaan magneettikentässä Hiukkaskiihdyttimet ja -ilmaisimet 5

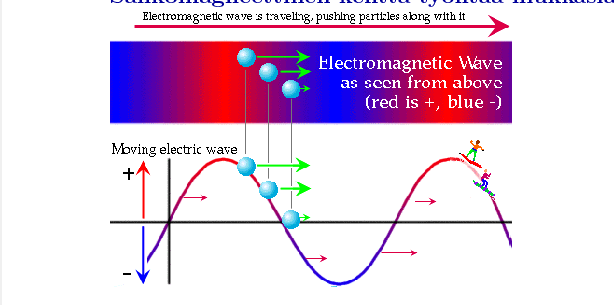

6 Miten hiukkasia kiihdytetään? «Low-tech» esimerkki: Sähkömagneettinen kenttä työntää hiukkasia eteenpäin: Hiukkaskiihdyttimet ja -ilmaisimet 6

7 Hiukkaskiihdyttimen osat RF-kaviteetit antavat hiukkasille lisää energiaa Magneetit ohjaavat hiukkassuihkua dipolit kääntämiseen kvadrupolit fokusointiin sekstupolit kromaattisten virheiden korjaamiseen oktu-, deka-, ja dodekapolit muiden magneettien aiheuttamien virheiden korjaamiseen törmäyskohdan magneetit Tyhjiöputki Muuta: injektiolinja. hiukkassuihkua puhdistavat kollimaattorit, suihkun katkaisin ja pysäytyslinja, jäähdytysjärjestelmä Hiukkaskiihdyttimet ja -ilmaisimet 7

8 Hiukkaskiihdyttimet ja -ilmaisimet 8

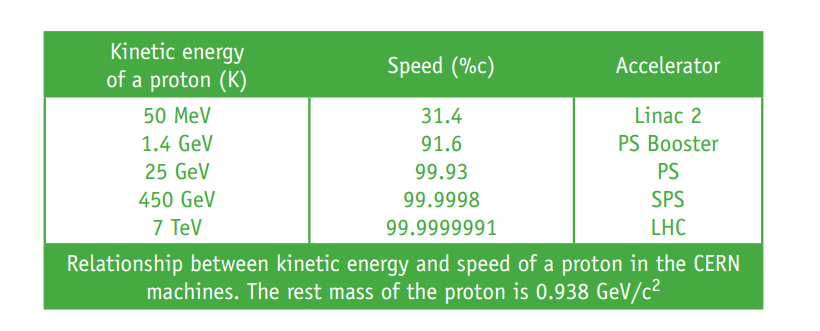

9 Hiukkaskiihdyttimet ja -ilmaisimet 9

10 Miten hiukkasia käännetään? Hiukkaskiihdyttimet ja -ilmaisimet 10

11 Millainen magneettikenttä? Hiukkaskiihdyttimet ja -ilmaisimet 11

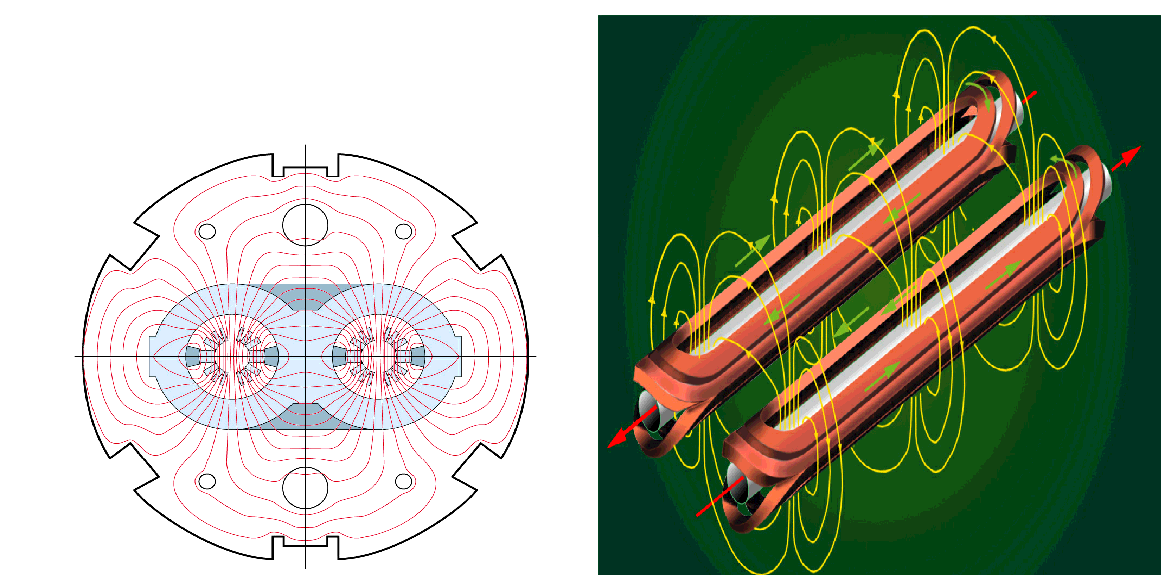

12 Dipolit ja kvadrupolit Hiukkaskiihdyttimet ja -ilmaisimet 12

13 Dipolit ja kvadrupolit Hiukkaskiihdyttimet ja -ilmaisimet 13

14 LHC-kiihdyttimen dipolit Hiukkaskiihdyttimet ja -ilmaisimet 14

15 Hiukkaskiihdyttimet ja -ilmaisimet 15

16 Törmäykset Hiukkaskiihdyttimet ja -ilmaisimet 16

17 Hiukkaskiihdyttimet ja -ilmaisimet 17

18 Mitä törmäyksessä tapahtuu? Elektroni-positroni-törmäys: hiukkaset annihiloituvat ja niiden energia vapautuu uusiin hiukkasiin Protoni-(anti)protoni-törmäys hiukkasten osaset kvarkit ja gluonit vuorovaikuttavat. Raskaiden ionien törmäys kvarkki-gluoni-plasma. Hiukkaskiihdyttimet ja -ilmaisimet 18

19 Törmäykset Kiinteä kohtio Rutherfordin koe Kalibrointi, laitteiden testaus Hiukkasten törmäyttäminen Hiukkaskiihdyttimet ja -ilmaisimet 19

20 Esimerkiksi Hiukkaskiihdyttimet ja -ilmaisimet 20

21 Mittaukset Hiukkaskiihdyttimet ja -ilmaisimet 21

22 Esimerkki: Miten dataa tulkitaan? Törmäyksessä on syntynyt Higgsin hiukkanen, joka hajoaa kahteen fotoniin H 0 Hiukkassysteemin massa on invariantti (Higgsin massa m H ), jolloin fotonien energiasta ja liikemäärästä voidaan laskea: m 2 H = (E 1 + E 2 ) 2 [(p x 1 + p x 2 ) 2 + (p y 1 + p y 2 ) 2 + (p z 1 + p z 2 ) 2 ] Ilmaisimen pitää: tunnistaa fotoni mitata sen energia ja liikemäärä kirjoittaa tiedot muistiin. Fyysikon pitää: löytää ne törmäykset, joissa on Higgs vakuuttua ja vakuuttaa, että löydetty signaali on todella Higgsin hiukkanen. Hiukkaskiihdyttimet ja -ilmaisimet 22

23 Kaikki varatut hiukkaset: Miten hiukkaselle käy aineessa (= hiukkasilmaisimessa)? sähkömagneettinen vuorovaikutus aineen atomien kanssa: energiaa kuluu atomien ionisaatioon. Elektronit ja positronit: jarrutussäteily e ± + N e ± + N + ɣ Fotonit: parinmuodostus ɣ + N e + + e - + N Hadronit (protonit, neutronit, pionit, kaonit jne.) vahva vuorovaikutus aineen atomien ydinten kanssa. Hiukkaskiihdyttimet ja -ilmaisimet 23

24 Hiukkasten vuorovaikutus aineessa Elektronit ja positronit Fotonit Hiukkaskiihdyttimet ja -ilmaisimet 24

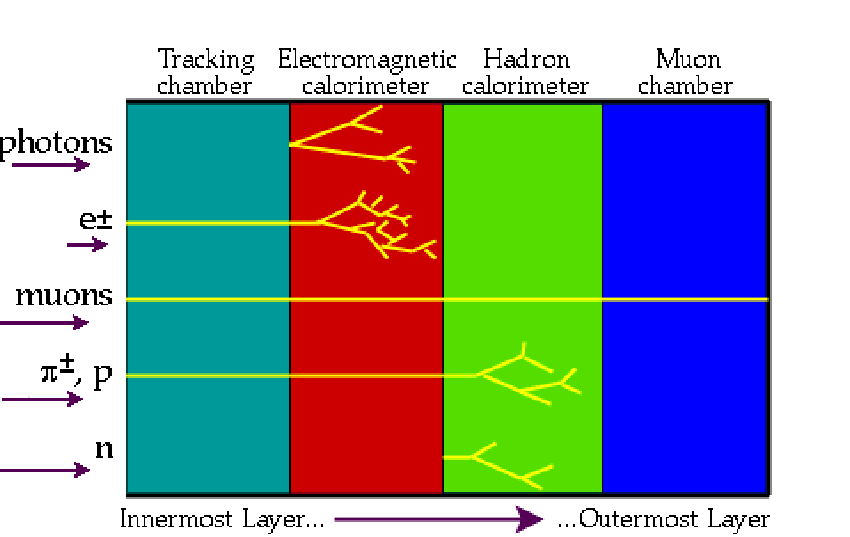

25 Miten hiukkasia mitataan? Jälkikammio mittaa varatun hiukkasen radan hajotttamatta sitä Kalorimetrit hajottaa hiukkasen ja mittaa menetetyn energia Muonikammiot mitta muiden osien läpi kulkevat muonit. Hiukkaskiihdyttimet ja -ilmaisimet 25

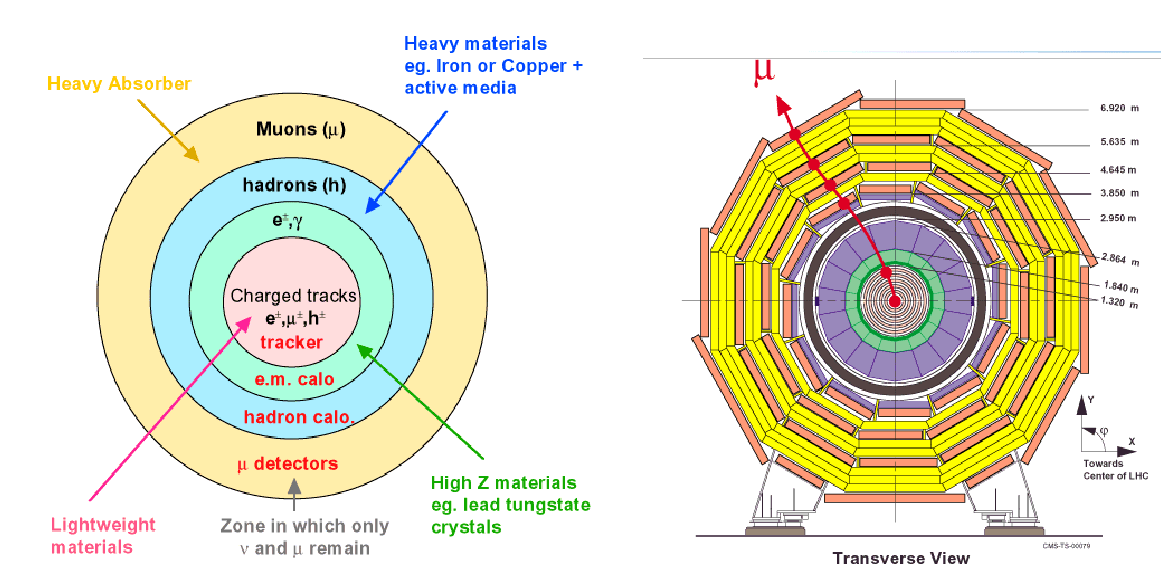

26 Hiukkasilmaisimen osat Hiukkaskiihdyttimet ja -ilmaisimet 26

27 Jälkikammio Aktiiviset osat keräävät varauksen, joka vapautuu ohikulkevan hiukkasen ionisoidessa aineen atomeja. Osumista voidaan rekonstruoida hiukkasen rata. Sijoitetaan voimakkaaseen magneettikenttään, jolloin hiukkasen rata kaartuu. Tyypillisiä tekniikoita: pii-ilmaisimet lankakammiot (aktiivisena aineena kaasu, esim. Ar, CH) Hiukkaskiihdyttimet ja -ilmaisimet 27

28 Hiukkaskiihdyttimet ja -ilmaisimet 28

29 Varatun hiukkasen rata magneettikentässä Voima, joka pitää massan kaarevalla radalla: F= mv 2 /r Magneettikentän varatulle hiukkaselle aiheuttama voima: F = qvb qvb = mv 2 /r mv = p = qbr Hiukkaskiihdyttimet ja -ilmaisimet 29

30 Miksi pitää mitata niin tarkkaan? 18 päällekkäista p-p-törmäystä, mukana neljä muonia Higgsin hajontatuotteina (simuloitua dataa) Poistettu kaikki jäljet, joiden p t < 2 GeV/c Hiukkaskiihdyttimet ja -ilmaisimet 30

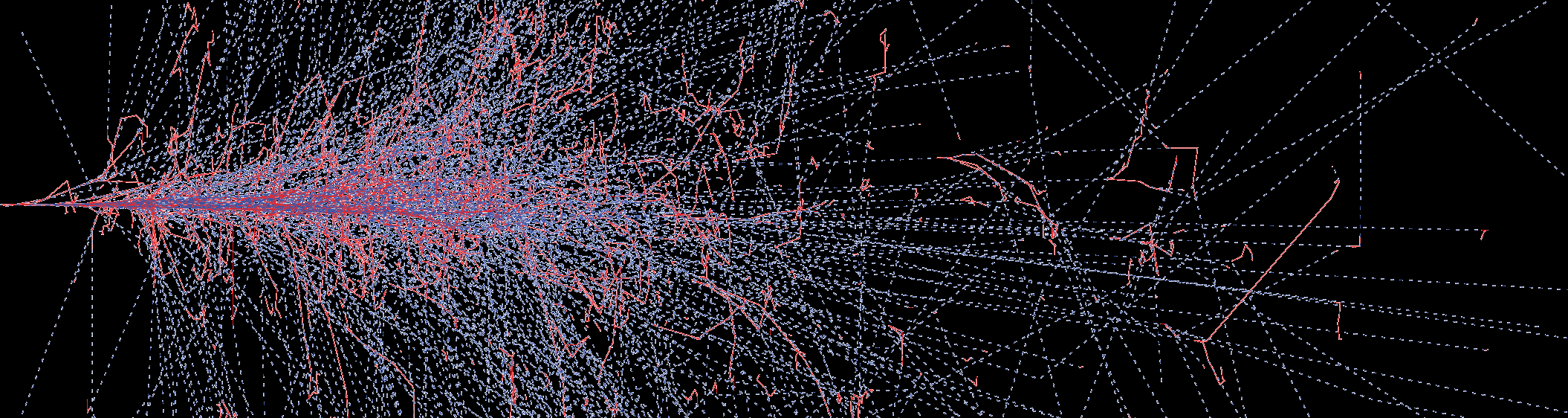

31 Kalorimetri Sähkömagneettinen kalorimetri pysäyttää ja mittaa elektronit, positronit, fotonit Hadronikalorimetri pysäyttää ja mittaa hadronit. Ensimmäisessä vuorovaikutuksessa syntyneet hiukkaset vuorovaikuttavat edelleen ja syntyy ketjureaktio, joka loppuu kun kaikki energia on kulunut. Hiukkaskiihdyttimet ja -ilmaisimet 31

32 Kalorimetri Koostuvat joko kokonaan aktiivisesta aineesta esim. kristallit CMS-kokeessa tai levyrakenteessa jossa aktiiviset ja passiiviset osat vuorottelevat esim. aktiivinen neste Ar, tuikemuovi passiivinen lyijy. messinki Aktiivinen osa mittaa varausta tai valoa varaus: ionisaatio valo: hiukkasten menettämä energia kohottaa aktiivisen aineen elektronit korkeammalle energiatasolle, josta palautuminen aiheuttaa valokvantin Passiivinen osa pysäyttää hiukkassuihkun Hiukkaskiihdyttimet ja -ilmaisimet 32

33 Hiukkaskiihdyttimet ja -ilmaisimet 33

34 Hiukkaskiihdyttimet ja -ilmaisimet 34

35 Myonikammio Myonikammiot ovat jälkikammioita, jotka ovat koeasemassa uloimpana. Kaikki muut hiukkaset pysähtyvät aiemmin. Hiukkaskiihdyttimet ja -ilmaisimet 35

36 Resoluutio Resoluutio = mittaustarkkuus, esim. energian mittaus Hyvä resoluutio Huonompi resoluutio Huonoin resoluutio /E E mitattu /E oikea = 1 Jakauman keskiosaan sovitetaan normaalijakauman tiheysfunktio, josta saadaan (keskihajonta) Hiukkaskiihdyttimet ja -ilmaisimet 36

37 Kalorimetrin resoluutio /E = [(a/ E) 2 + (b/e) 2 + c 2 ] Kalorimetrit: Mitä suurempi energia, sitä tarkempi mittaus. Hiukkaskiihdyttimet ja -ilmaisimet 37

38 Jälkiresoluutio Jälkikammio: Mitä suurempi energia, sitä epätarkempi mittaus. Hiukkaskiihdyttimet ja -ilmaisimet 38

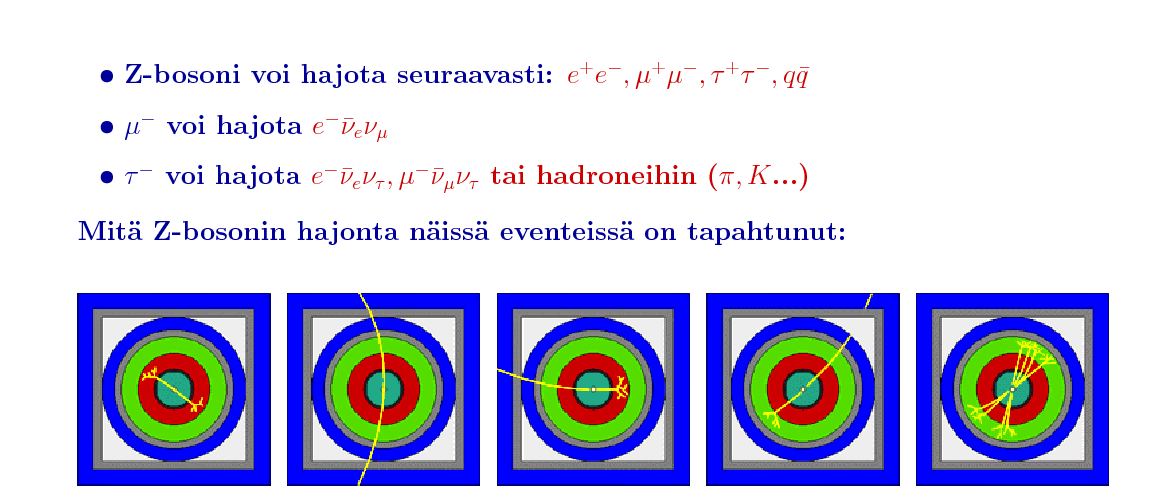

39 Mikä hajonta? Hiukkaskiihdyttimet ja -ilmaisimet 39

40 Hiukkaskiihdyttimet ja -ilmaisimet 40

41 Hiukkaskiihdyttimet ja -ilmaisimet 41

42 Hiukkaskiihdyttimet ja -ilmaisimet 42

43 Hiukkaskiihdyttimet ja -ilmaisimet 43

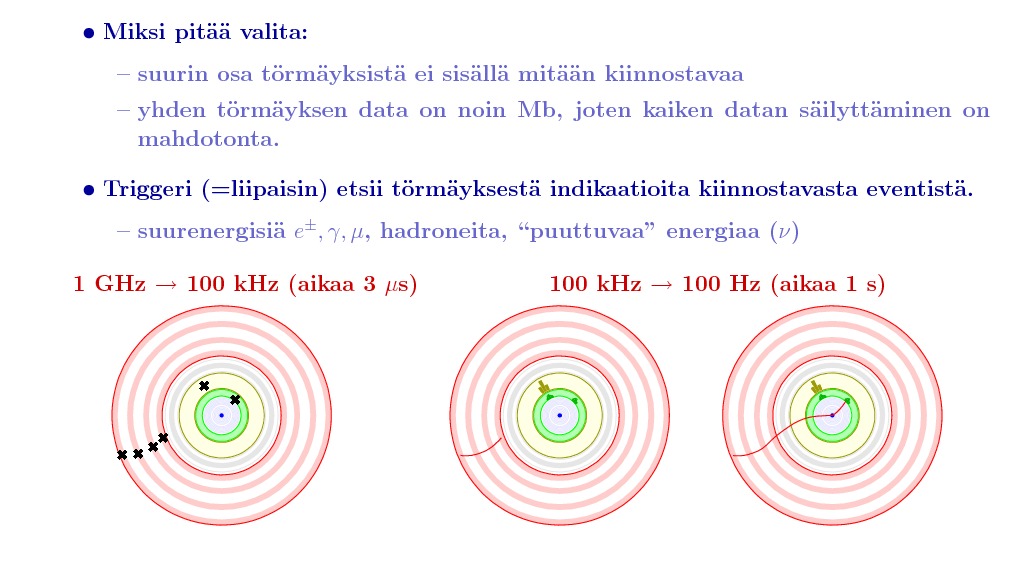

44 Kiinnostavien törmäysten valinta Hiukkaskiihdyttimet ja -ilmaisimet 44

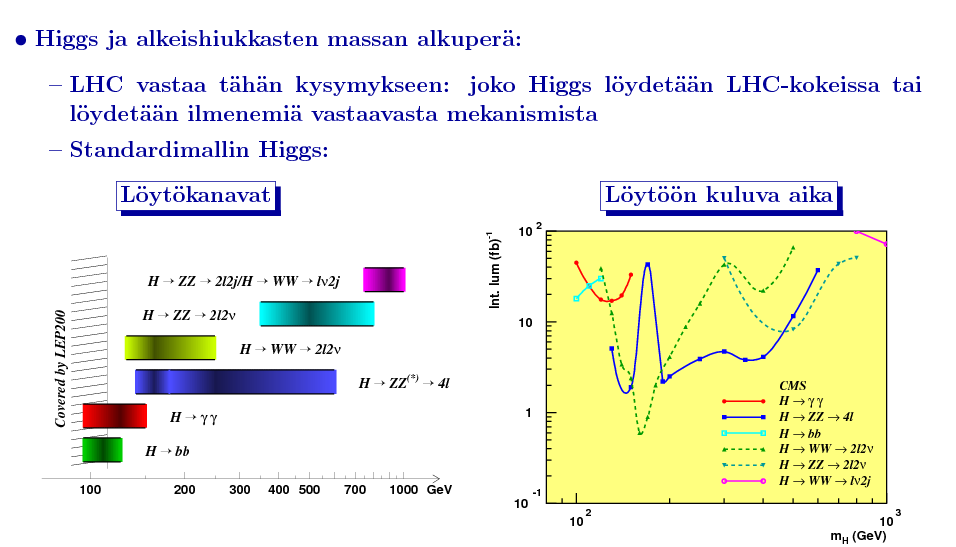

45 Hiukkaskiihdyttimet ja -ilmaisimet 45

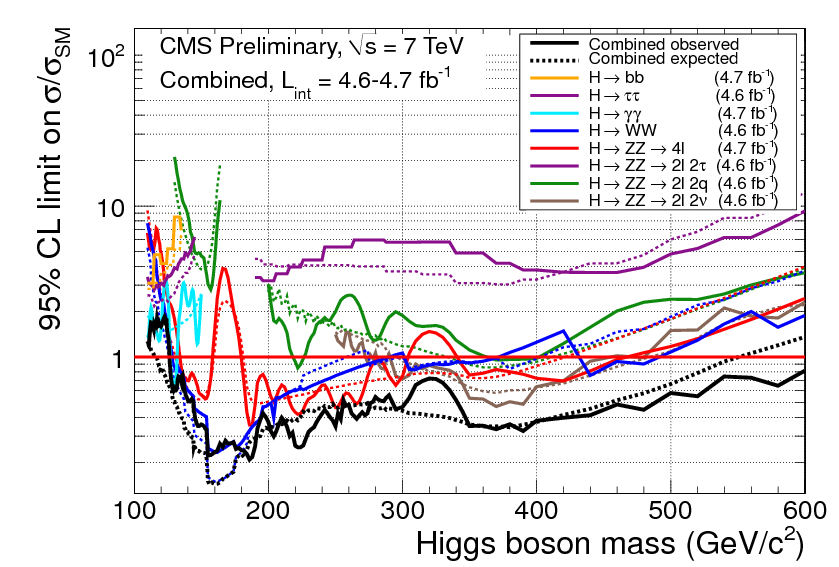

46 Hiukkaskiihdyttimet ja -ilmaisimet 46

47 Tulevaisuuden näkymiä Hiukkaskiihdyttimet ja -ilmaisimet 47
