Peräläntien kiviholvisilta /Laihia Suunnitelman numero R15/1094/S3. Sillan määräluettelo

Transkriptio

1 Sivu 1 (5) Peräläntien kiviholvisilta /Laihia Suunnitelman numero R15/1094/S3 Kivinen holvisilta (Kh) Jännemitta (m) Hyödyllinen leveys (m) 5, ,13 Vapaa-aukko (m) 6,68+6,85 Vinous (gon) 0 Kokonaispituus (m) 29,20 Kannen pituus (m) Suunnittelukuorma Nykyinen (32 t) Sijaintikoodit 000 Koko silta 100 Tuet 400 Päällysrakenne 600 Varusteet ja laitteet 900 Muut siltapaikan rakennusosat Suunnittelutoimisto Ramboll Finland Oy Vierimaantie Ylivieska SUUNNITTELIJA Laati: Lauri Harle Tarkasti: Jari Visuri TILAAJA Tarkastus Hyväksyntä

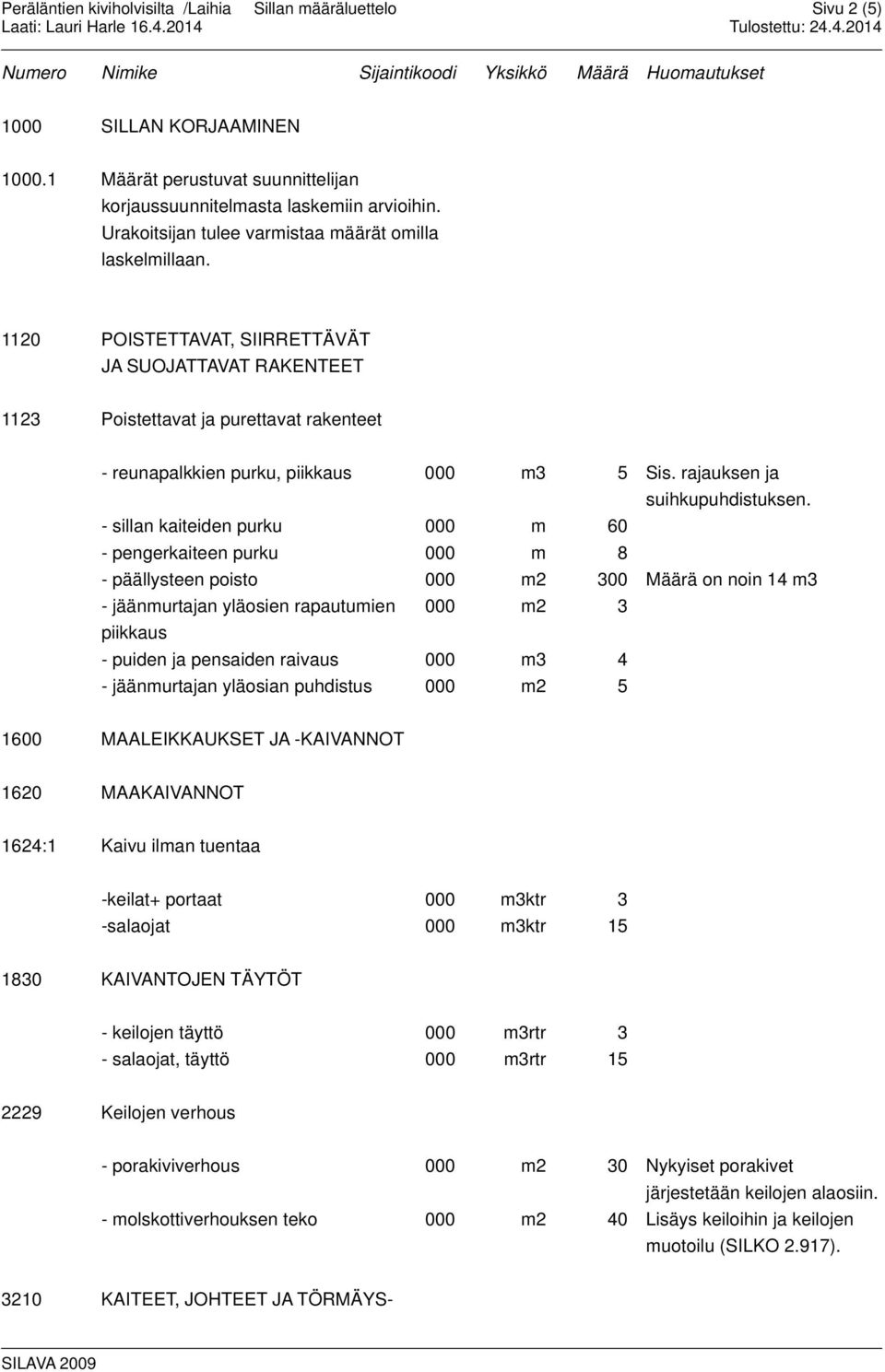

2 Sivu 2 (5) 1000 SILLAN KORJAAMINEN Määrät perustuvat suunnittelijan korjaussuunnitelmasta laskemiin arvioihin. Urakoitsijan tulee varmistaa määrät omilla laskelmillaan POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT RAKENTEET 1123 Poistettavat ja purettavat rakenteet - reunapalkkien purku, piikkaus 000 m3 5 Sis. rajauksen ja suihkupuhdistuksen. - sillan kaiteiden purku 000 m 60 - pengerkaiteen purku 000 m 8 - päällysteen poisto 000 m2 300 Määrä on noin 14 m3 - jäänmurtajan yläosien rapautumien 000 m2 3 piikkaus - puiden ja pensaiden raivaus 000 m3 4 - jäänmurtajan yläosian puhdistus 000 m MAALEIKKAUKSET JA -KAIVANNOT 1620 MAAKAIVANNOT 1624:1 Kaivu ilman tuentaa -keilat+ portaat 000 m3ktr 3 -salaojat 000 m3ktr KAIVANTOJEN TÄYTÖT - keilojen täyttö 000 m3rtr 3 - salaojat, täyttö 000 m3rtr Keilojen verhous - porakiviverhous 000 m2 30 Nykyiset porakivet järjestetään keilojen alaosiin. - molskottiverhouksen teko 000 m2 40 Lisäys keiloihin ja keilojen muotoilu (SILKO 2.917) KAITEET, JOHTEET JA TÖRMÄYS-

3 Sivu 3 (5) SUOJAT 3219 Pengerkaiteet - pengerkaide 000 m 82 Ty3/51, Ty3/52 ja Ty 3/ RAKENNUSTEKNISET RAKEN- NUSOSAT 4200 SILLAT 4210 SILLAN TUKIRAKENTEET Betonirakenteet - paikkaus ilman muotteja 100 m2 2 Nykyisten vetotankojen ympärykset, holvien alaosa. - paikkaus muottien avulla (jäänmurtajan100 m2tr 2 Sis. suihkupuhdistuksen. yläpinta) :2 Raudoitteet - raudoitus tartunnat + betoni teräs (jäänmurtaja) 100 kg 20 Määrä on arvio Teräsrakenteet - kiinnityslevyjen puhdistus ja maalaus 100 m2 2 Vetotankojen levyt Kivirakenteet - kivirakenteen saumaus 100 m 100 Holvin kivien saumaus, veden vaihtelu alue SILLAN PÄÄLLYSRAKENNE 4221 Betonirakenteet päällysrakenteessa (Reunapalkit) 4221:1 Muotit - muotit 400 m2tr 50 - telineet 400 m2tr :2 Raudoitteet

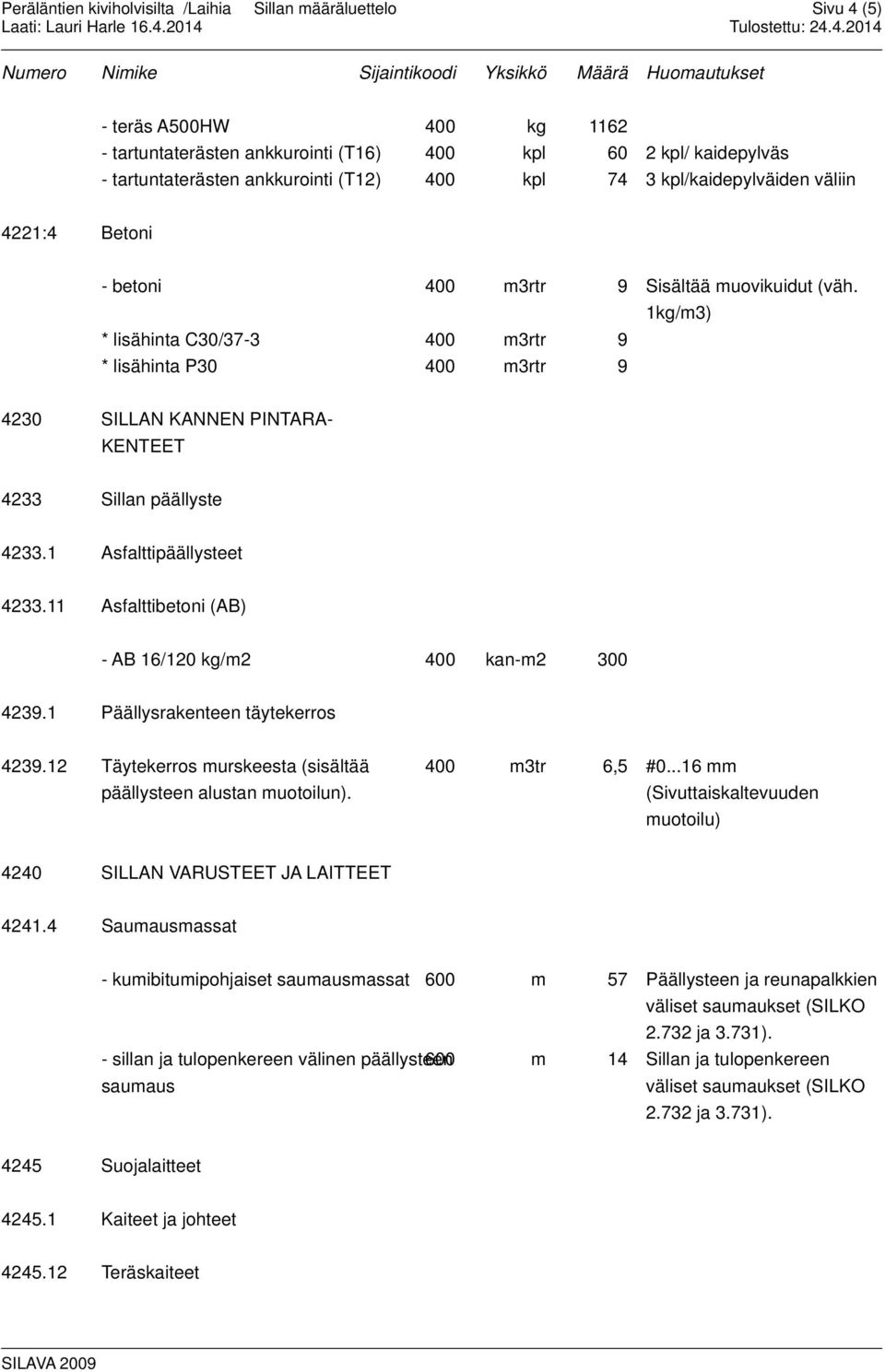

4 Sivu 4 (5) - teräs A500HW 400 kg tartuntaterästen ankkurointi (T16) 400 kpl 60 2 kpl/ kaidepylväs - tartuntaterästen ankkurointi (T12) 400 kpl 74 3 kpl/kaidepylväiden väliin 4221:4 Betoni - betoni 400 m3rtr 9 Sisältää muovikuidut (väh. 1kg/m3) * lisähinta C30/ m3rtr 9 * lisähinta P m3rtr SILLAN KANNEN PINTARA- KENTEET 4233 Sillan päällyste Asfalttipäällysteet Asfalttibetoni (AB) - AB 16/120 kg/m2 400 kan-m Päällysrakenteen täytekerros Täytekerros murskeesta (sisältää päällysteen alustan muotoilun). 400 m3tr 6,5 # mm (Sivuttaiskaltevuuden muotoilu) 4240 SILLAN VARUSTEET JA LAITTEET Saumausmassat - kumibitumipohjaiset saumausmassat 600 m 57 Päällysteen ja reunapalkkien väliset saumaukset (SILKO ja 3.731). - sillan ja tulopenkereen välinen päällysteen 600 m 14 Sillan ja tulopenkereen saumaus väliset saumaukset (SILKO ja 3.731) Suojalaitteet Kaiteet ja johteet Teräskaiteet

5 Sivu 5 (5) - tiheä kaide 600 mtr 56 - vinot päät (4 m) 600 kpl 4 Yläjohteen päätesauva - korkea suojaverkko 600 mtr Kuivatus - salaojat, M mtr 30 - purkuputket, muovi 600 m 20 - suojakerros kuitukankaasta 600 m2 20 Kuitukangas + 20 mm:n 5470 YLEISEN LIIKENTEEN HOITO 5470:1 Liikenteenohjaus ja liikenteenohjaussuunnitelma Silta suljetaan liikenteeltä kosjaustyönajaksi - työmaakyltit 000 kpl 2 2,5 x 2 m - tarvittavat liikenteen ohjausvälineet. 000 erä 1 Liikennemerkit sulkulaitteet yms. - yleisen liikenteen hoito 000 kpl Siltoihin liittyvät rakenteet 9790 Siltoihin liittyvät rakenteet - puuportaiden teko 600 kpl 1 SILKO 2.911
