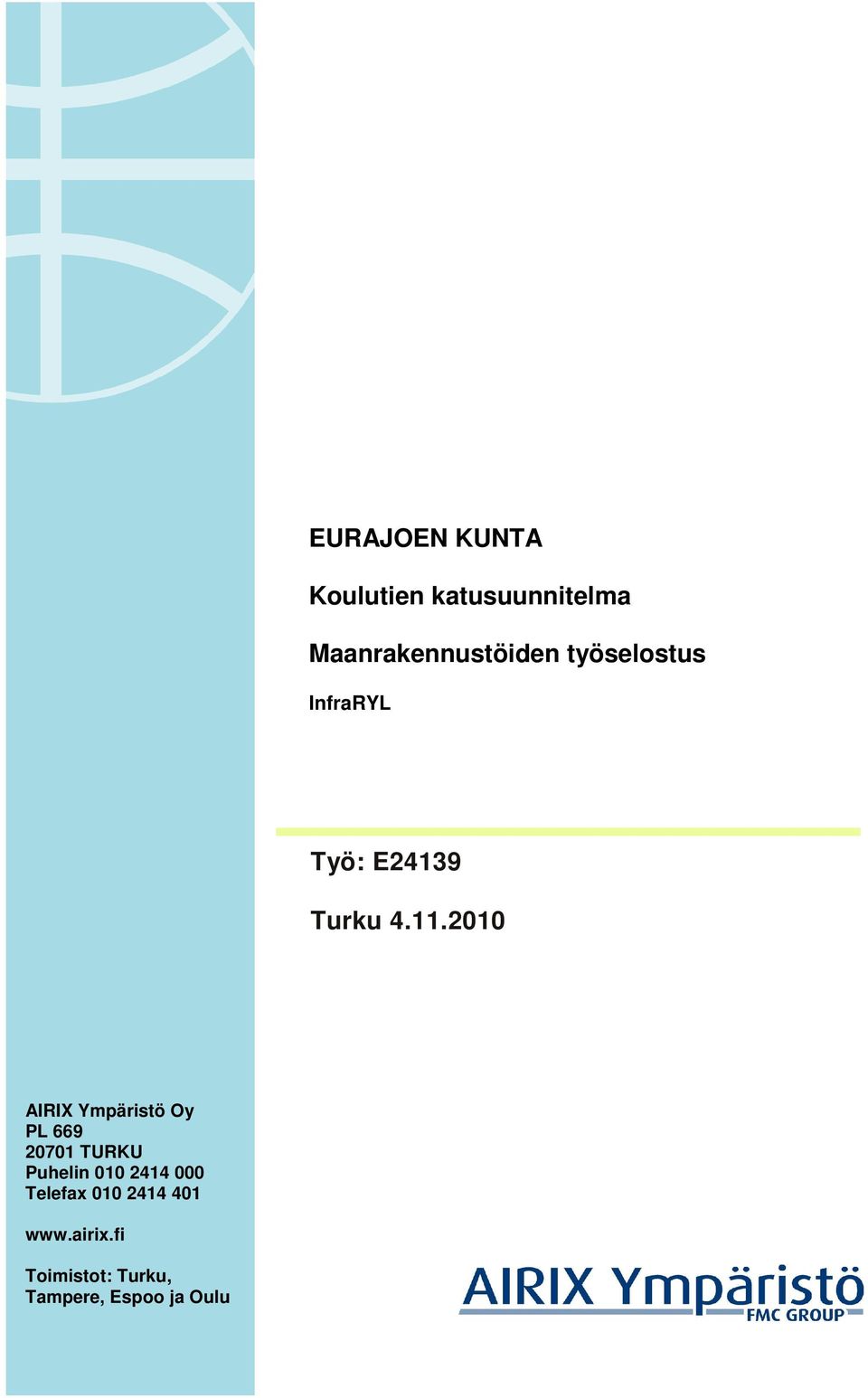

1 EURAJOEN KUNTA Koulutien katusuunnitelma InfraRYL Työ: E24139 Turku AIRIX Ympäristö Oy PL TURKU Puhelin Telefax Toimistot: Turku, Tampere, Espoo ja Oulu

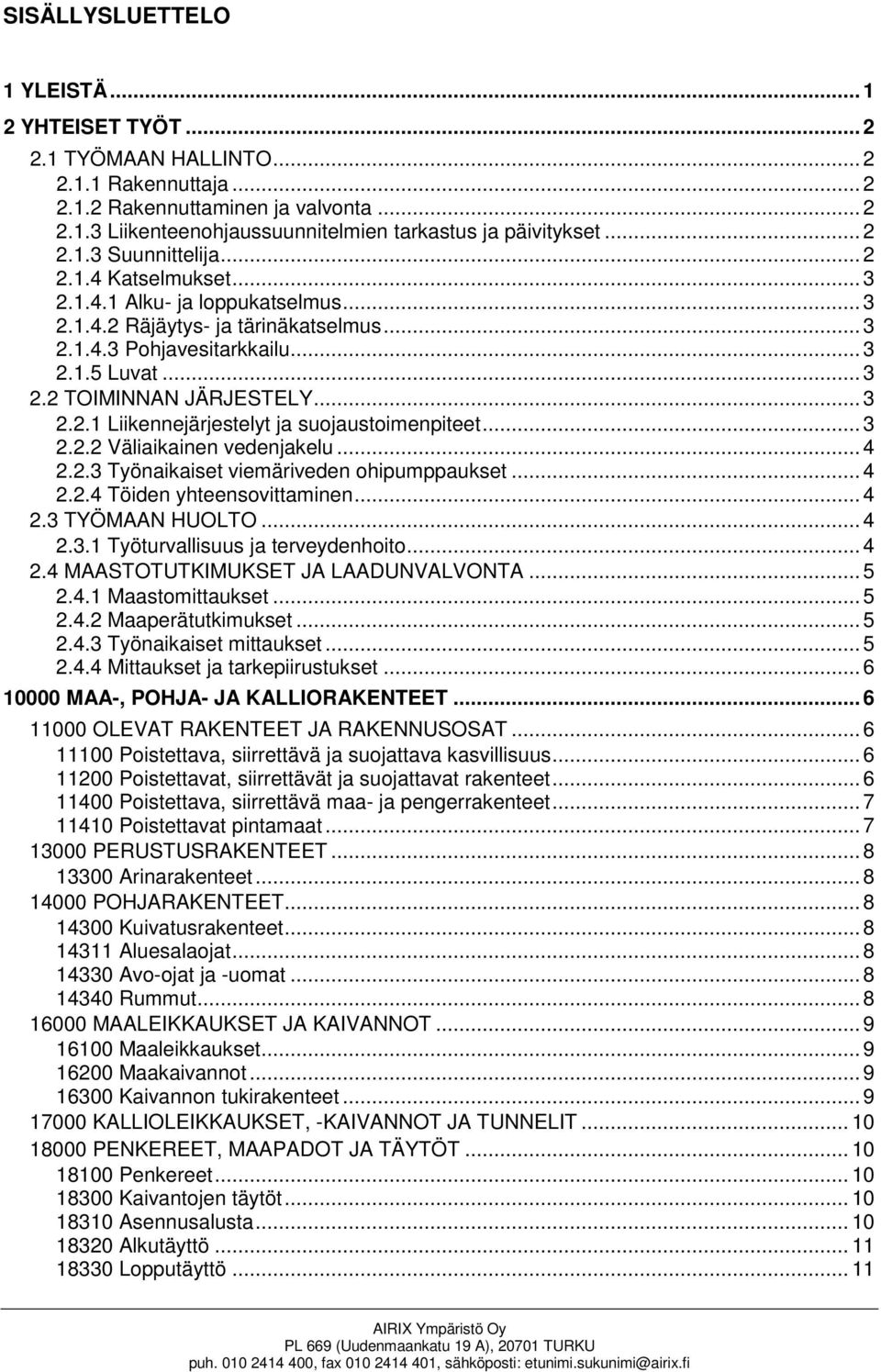

2 SISÄLLYSLUETTELO 1 YLEISTÄ YHTEISET TYÖT TYÖMAAN HALLINTO Rakennuttaja Rakennuttaminen ja valvonta Liikenteenohjaussuunnitelmien tarkastus ja päivitykset Suunnittelija Katselmukset Alku- ja loppukatselmus Räjäytys- ja tärinäkatselmus Pohjavesitarkkailu Luvat TOIMINNAN JÄRJESTELY Liikennejärjestelyt ja suojaustoimenpiteet Väliaikainen vedenjakelu Työnaikaiset viemäriveden ohipumppaukset Töiden yhteensovittaminen TYÖMAAN HUOLTO Työturvallisuus ja terveydenhoito MAASTOTUTKIMUKSET JA LAADUNVALVONTA Maastomittaukset Maaperätutkimukset Työnaikaiset mittaukset Mittaukset ja tarkepiirustukset MAA-, POHJA- JA KALLIORAKENTEET OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat, siirrettävät ja suojattavat rakenteet Poistettava, siirrettävä maa- ja pengerrakenteet Poistettavat pintamaat PERUSTUSRAKENTEET Arinarakenteet POHJARAKENTEET Kuivatusrakenteet Aluesalaojat Avo-ojat ja -uomat Rummut MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Maakaivannot Kaivannon tukirakenteet KALLIOLEIKKAUKSET, -KAIVANNOT JA TUNNELIT PENKEREET, MAAPADOT JA TÄYTÖT Penkereet Kaivantojen täytöt Asennusalusta Alkutäyttö Lopputäyttö AIRIX Ympäristö Oy PL 669 (Uudenmaankatu 19 A), TURKU puh , fax , sähköposti: etunimi.sukunimi@airix.fi

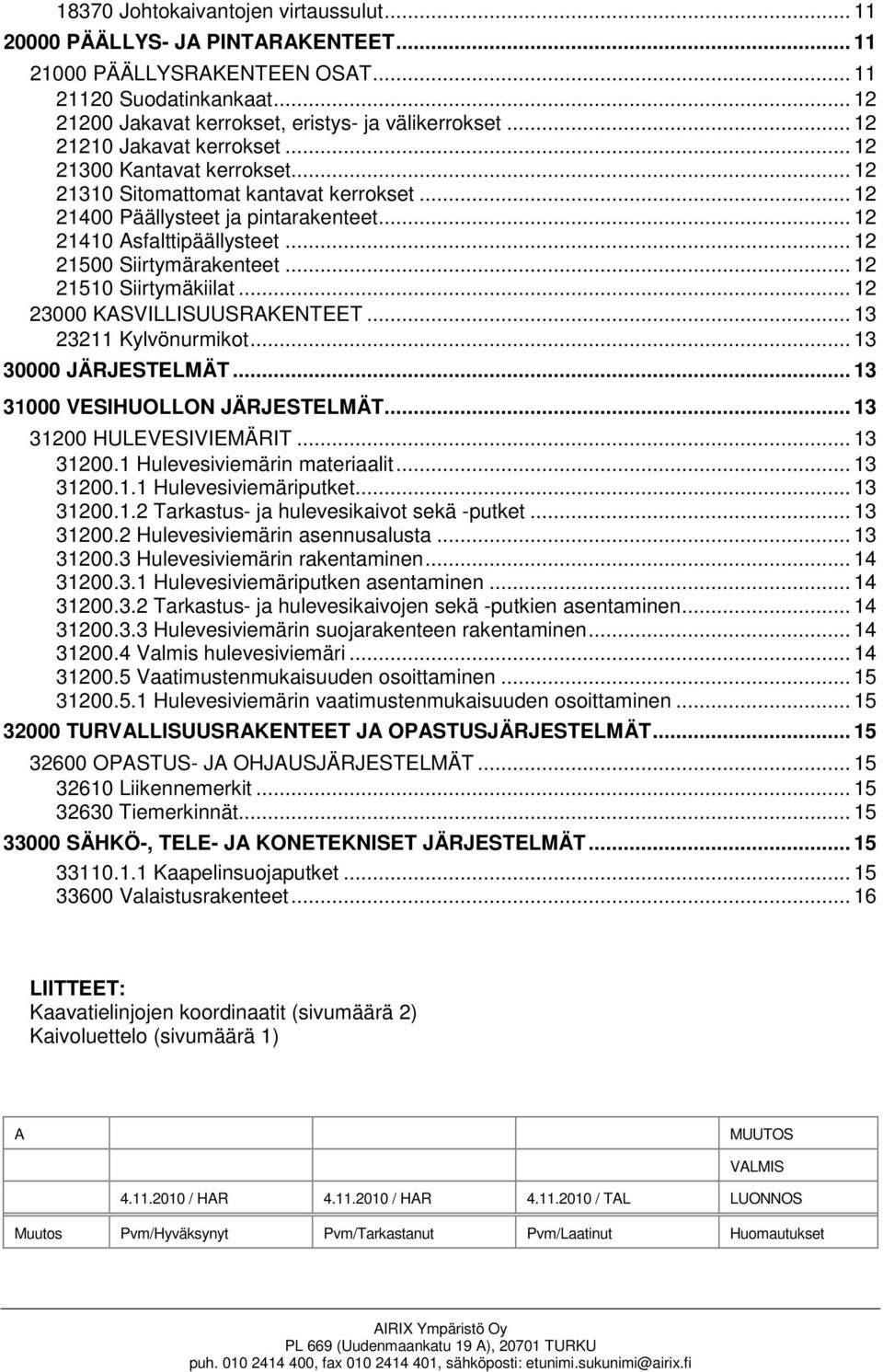

3 18370 Johtokaivantojen virtaussulut PÄÄLLYS- JA PINTARAKENTEET PÄÄLLYSRAKENTEEN OSAT Suodatinkankaat Jakavat kerrokset, eristys- ja välikerrokset Jakavat kerrokset Kantavat kerrokset Sitomattomat kantavat kerrokset Päällysteet ja pintarakenteet Asfalttipäällysteet Siirtymärakenteet Siirtymäkiilat KASVILLISUUSRAKENTEET Kylvönurmikot JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT HULEVESIVIEMÄRIT Hulevesiviemärin materiaalit Hulevesiviemäriputket Tarkastus- ja hulevesikaivot sekä -putket Hulevesiviemärin asennusalusta Hulevesiviemärin rakentaminen Hulevesiviemäriputken asentaminen Tarkastus- ja hulevesikaivojen sekä -putkien asentaminen Hulevesiviemärin suojarakenteen rakentaminen Valmis hulevesiviemäri Vaatimustenmukaisuuden osoittaminen Hulevesiviemärin vaatimustenmukaisuuden osoittaminen TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT OPASTUS- JA OHJAUSJÄRJESTELMÄT Liikennemerkit Tiemerkinnät SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT Kaapelinsuojaputket Valaistusrakenteet LIITTEET: Kaavatielinjojen koordinaatit (sivumäärä 2) Kaivoluettelo (sivumäärä 1) A MUUTOS VALMIS / HAR / HAR / TAL LUONNOS Muutos Pvm/Hyväksynyt Pvm/Tarkastanut Pvm/Laatinut Huomautukset AIRIX Ympäristö Oy PL 669 (Uudenmaankatu 19 A), TURKU puh , fax , sähköposti: etunimi.sukunimi@airix.fi

4 EURAJOEN KUNTA KOULUTIEN KATUSUUNNITELMA MAANRAKENNUSTÖIDEN TYÖSELOSTUS Työ: E YLEISTÄ Rakennuskohde sijaitsee Eurajoen keskustassa. Työkohteet sijaitsevat asemakaavan mukaisella katualueella ja paikoitusalueeksi varatulla alueella. Suunnitelmassa esitetään uusittavaksi Koulutien ajorata. Lisäksi Eurajoen Yhteiskoulun piha-alueella olevat linja-autojen kääntöalue ja henkilökunnan paikoitusalue kuivatuksineen kunnostetaan (massanvaihto). Työn suorittamisessa noudatetaan sitä varten laadittuja työselostuksia ja piirustuksia, rakentamista koskevia yleisiä työselityksiä ja normaalimääräyksiä, lakeja, asetuksia sekä rakentamista ja työturvallisuutta valvovien viranomaisten antamia ohjeita ja määräyksiä sekä mm. seuraavia yleisiä työselityksiä: Hankkeen yleiset tekniset vaatimukset ja kelpoisuuden osoittaminen on esitetty Rakennustieto Oy:n julkaisuissa: - InfraRYL 2010, Infrarakentamisen yleiset laatuvaatimukset, Osa 1 Väylät ja alueet - InfraRYL 2006, Infrarakentamisen yleiset laatuvaatimukset, Osa 2 Järjestelmät ja täydentävät osat. Rakennusosien ja tuotanto-osien sisällöt on kuvattu Rakennustieto Oy:n julkaisussa: INFRA 2006 Rakennusosa- ja hankenimikkeistö, Määrämittausohje, versio 2.1. Rakennuskohteen työt tehdään tämän työkohtaisen työselostuksen mukaan sekä noudattaen muita sitä varten laadittuja työselostuksia ja piirustuksia, rakentamista koskevia yleisiä työselityksiä ja normaalimääräyksiä, lakeja, asetuksia sekä rakentamista ja työturvallisuutta valvovien viranomaisten antamia ohjeita ja määräyksiä. Tämän työselostuksen lisäksi noudatetaan seuraavia ohjeita ja määräyksiä: Suomen Rakennusinsinöörien Liitto RIL r.y.: - Maahan ja veteen asennettavat kestomuoviputket, RIL Infrarakentamisen yleiset laatuvaatimukset, InfraRYL Pohjarakennusohjeet, RIL121 - Putkikaivanto-ohje, RIL194 Suomen kuntatekniikan yhdistys: - Katusuunnittelun ja rakentamisen ohjeet, KATU 2002 Työsuojeluhallituksen ohjetta "Kapeat kaivannot PANK ry: Asfalttinormit 2011.

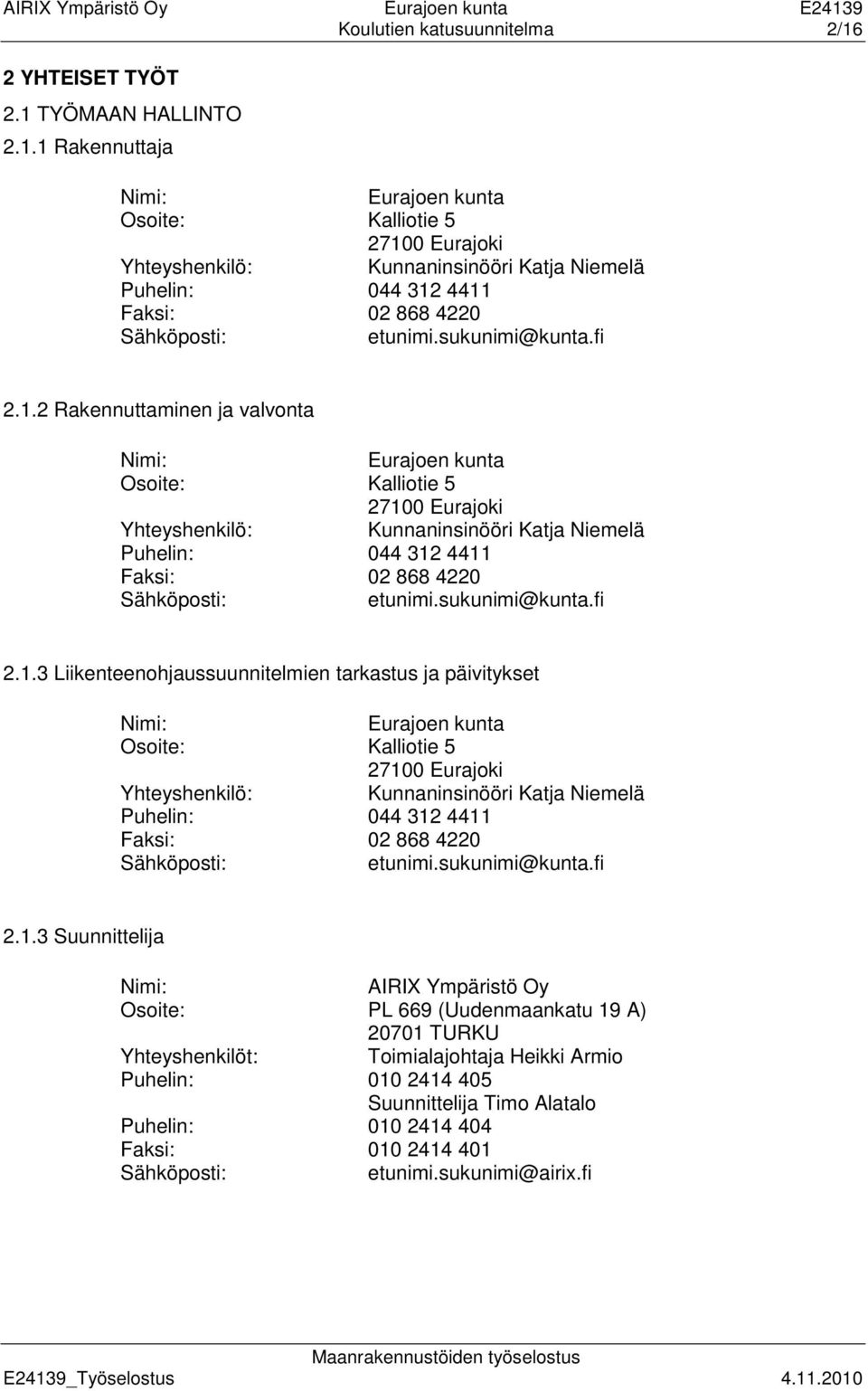

5 Koulutien katusuunnitelma 2/16 2 YHTEISET TYÖT 2.1 TYÖMAAN HALLINTO Rakennuttaja Nimi: Eurajoen kunta Osoite: Kalliotie Eurajoki Yhteyshenkilö: Kunnaninsinööri Katja Niemelä Puhelin: Faksi: Sähköposti: etunimi.sukunimi@kunta.fi Rakennuttaminen ja valvonta Nimi: Eurajoen kunta Osoite: Kalliotie Eurajoki Yhteyshenkilö: Kunnaninsinööri Katja Niemelä Puhelin: Faksi: Sähköposti: etunimi.sukunimi@kunta.fi Liikenteenohjaussuunnitelmien tarkastus ja päivitykset Nimi: Eurajoen kunta Osoite: Kalliotie Eurajoki Yhteyshenkilö: Kunnaninsinööri Katja Niemelä Puhelin: Faksi: Sähköposti: etunimi.sukunimi@kunta.fi Suunnittelija Nimi: AIRIX Ympäristö Oy Osoite: PL 669 (Uudenmaankatu 19 A) TURKU Yhteyshenkilöt: Toimialajohtaja Heikki Armio Puhelin: Suunnittelija Timo Alatalo Puhelin: Faksi: Sähköposti: etunimi.sukunimi@airix.fi

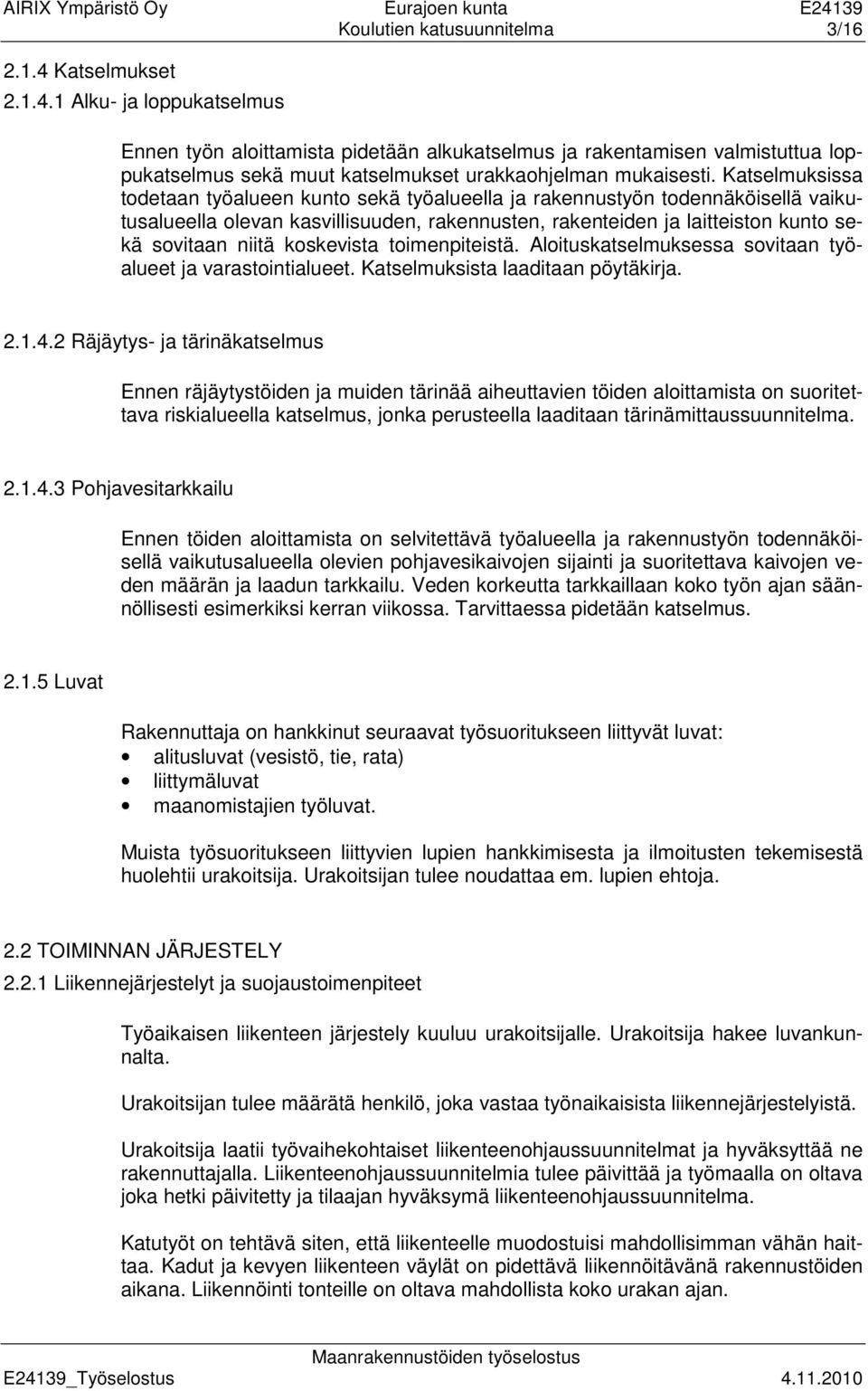

6 Koulutien katusuunnitelma 3/ Katselmukset Alku- ja loppukatselmus Ennen työn aloittamista pidetään alkukatselmus ja rakentamisen valmistuttua loppukatselmus sekä muut katselmukset urakkaohjelman mukaisesti. Katselmuksissa todetaan työalueen kunto sekä työalueella ja rakennustyön todennäköisellä vaikutusalueella olevan kasvillisuuden, rakennusten, rakenteiden ja laitteiston kunto sekä sovitaan niitä koskevista toimenpiteistä. Aloituskatselmuksessa sovitaan työalueet ja varastointialueet. Katselmuksista laaditaan pöytäkirja Räjäytys- ja tärinäkatselmus Ennen räjäytystöiden ja muiden tärinää aiheuttavien töiden aloittamista on suoritettava riskialueella katselmus, jonka perusteella laaditaan tärinämittaussuunnitelma Pohjavesitarkkailu Ennen töiden aloittamista on selvitettävä työalueella ja rakennustyön todennäköisellä vaikutusalueella olevien pohjavesikaivojen sijainti ja suoritettava kaivojen veden määrän ja laadun tarkkailu. Veden korkeutta tarkkaillaan koko työn ajan säännöllisesti esimerkiksi kerran viikossa. Tarvittaessa pidetään katselmus Luvat Rakennuttaja on hankkinut seuraavat työsuoritukseen liittyvät luvat: alitusluvat (vesistö, tie, rata) liittymäluvat maanomistajien työluvat. Muista työsuoritukseen liittyvien lupien hankkimisesta ja ilmoitusten tekemisestä huolehtii urakoitsija. Urakoitsijan tulee noudattaa em. lupien ehtoja. 2.2 TOIMINNAN JÄRJESTELY Liikennejärjestelyt ja suojaustoimenpiteet Työaikaisen liikenteen järjestely kuuluu urakoitsijalle. Urakoitsija hakee luvankunnalta. Urakoitsijan tulee määrätä henkilö, joka vastaa työnaikaisista liikennejärjestelyistä. Urakoitsija laatii työvaihekohtaiset liikenteenohjaussuunnitelmat ja hyväksyttää ne rakennuttajalla. Liikenteenohjaussuunnitelmia tulee päivittää ja työmaalla on oltava joka hetki päivitetty ja tilaajan hyväksymä liikenteenohjaussuunnitelma. Katutyöt on tehtävä siten, että liikenteelle muodostuisi mahdollisimman vähän haittaa. Kadut ja kevyen liikenteen väylät on pidettävä liikennöitävänä rakennustöiden aikana. Liikennöinti tonteille on oltava mahdollista koko urakan ajan.

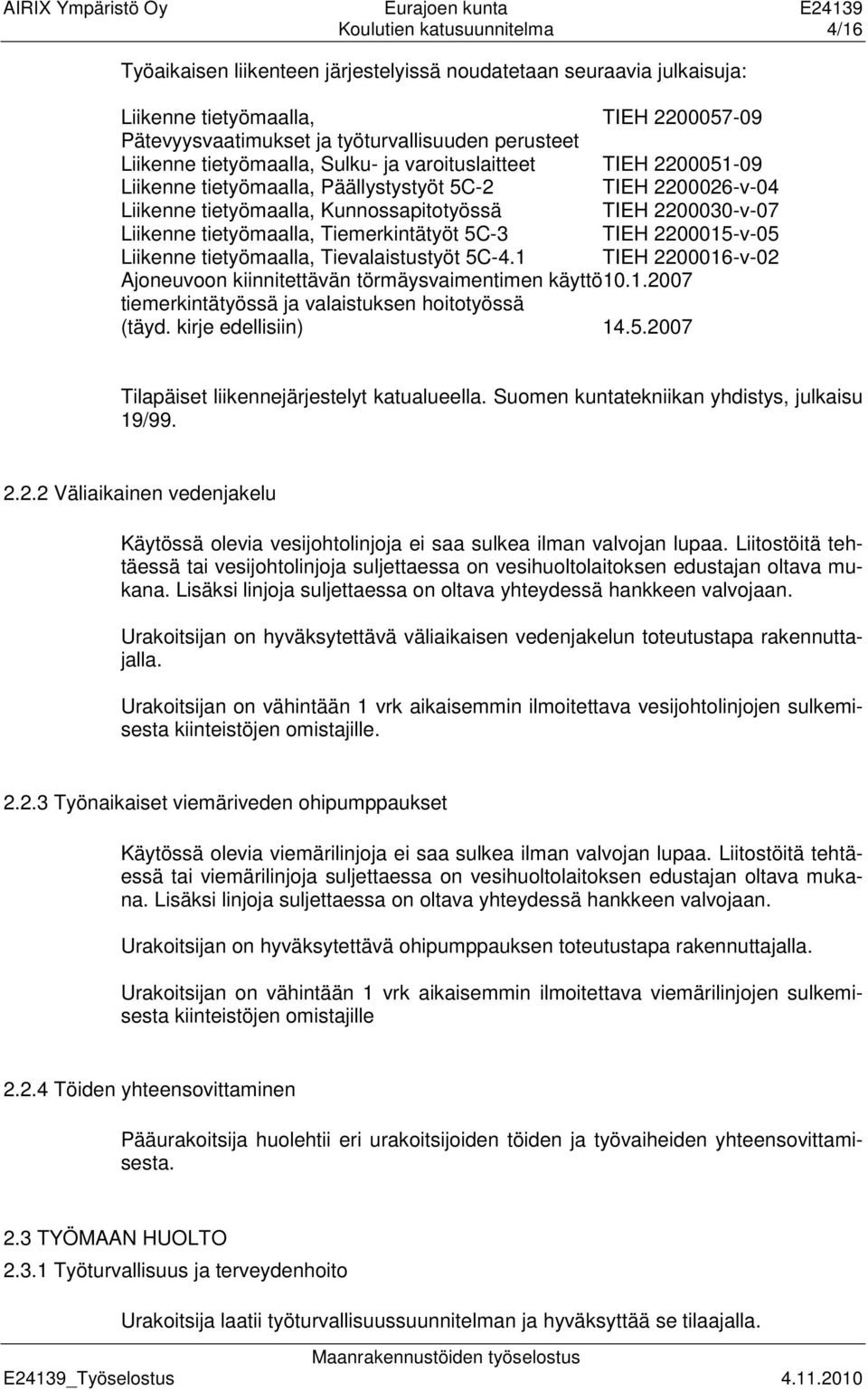

7 Koulutien katusuunnitelma 4/16 Työaikaisen liikenteen järjestelyissä noudatetaan seuraavia julkaisuja: Liikenne tietyömaalla, TIEH Pätevyysvaatimukset ja työturvallisuuden perusteet Liikenne tietyömaalla, Sulku- ja varoituslaitteet TIEH Liikenne tietyömaalla, Päällystystyöt 5C-2 TIEH v-04 Liikenne tietyömaalla, Kunnossapitotyössä TIEH v-07 Liikenne tietyömaalla, Tiemerkintätyöt 5C-3 TIEH v-05 Liikenne tietyömaalla, Tievalaistustyöt 5C-4.1 TIEH v-02 Ajoneuvoon kiinnitettävän törmäysvaimentimen käyttö tiemerkintätyössä ja valaistuksen hoitotyössä (täyd. kirje edellisiin) Tilapäiset liikennejärjestelyt katualueella. Suomen kuntatekniikan yhdistys, julkaisu 19/ Väliaikainen vedenjakelu Käytössä olevia vesijohtolinjoja ei saa sulkea ilman valvojan lupaa. Liitostöitä tehtäessä tai vesijohtolinjoja suljettaessa on vesihuoltolaitoksen edustajan oltava mukana. Lisäksi linjoja suljettaessa on oltava yhteydessä hankkeen valvojaan. Urakoitsijan on hyväksytettävä väliaikaisen vedenjakelun toteutustapa rakennuttajalla. Urakoitsijan on vähintään 1 vrk aikaisemmin ilmoitettava vesijohtolinjojen sulkemisesta kiinteistöjen omistajille Työnaikaiset viemäriveden ohipumppaukset Käytössä olevia viemärilinjoja ei saa sulkea ilman valvojan lupaa. Liitostöitä tehtäessä tai viemärilinjoja suljettaessa on vesihuoltolaitoksen edustajan oltava mukana. Lisäksi linjoja suljettaessa on oltava yhteydessä hankkeen valvojaan. Urakoitsijan on hyväksytettävä ohipumppauksen toteutustapa rakennuttajalla. Urakoitsijan on vähintään 1 vrk aikaisemmin ilmoitettava viemärilinjojen sulkemisesta kiinteistöjen omistajille Töiden yhteensovittaminen Pääurakoitsija huolehtii eri urakoitsijoiden töiden ja työvaiheiden yhteensovittamisesta. 2.3 TYÖMAAN HUOLTO Työturvallisuus ja terveydenhoito Urakoitsija laatii työturvallisuussuunnitelman ja hyväksyttää se tilaajalla.

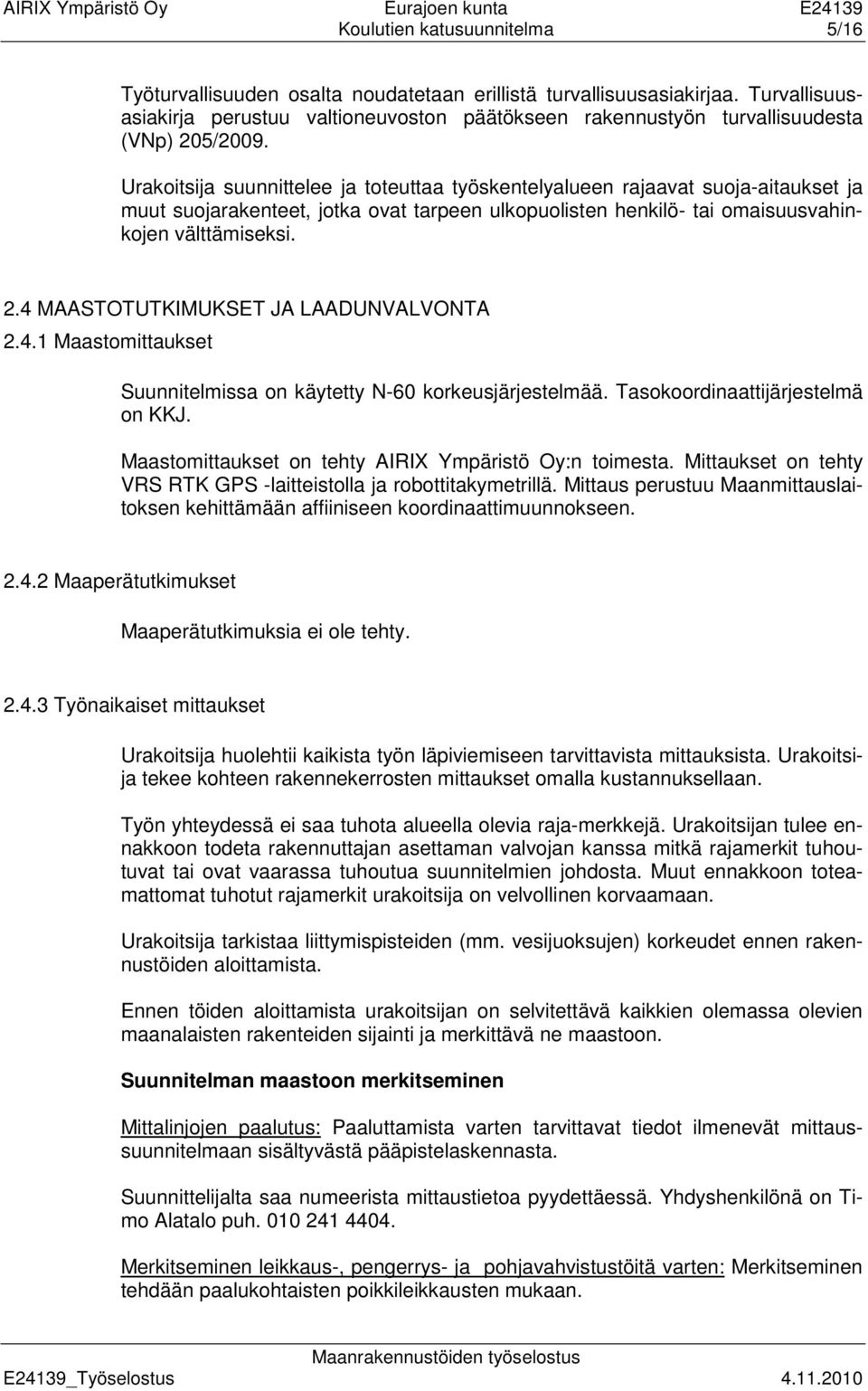

8 Koulutien katusuunnitelma 5/16 Työturvallisuuden osalta noudatetaan erillistä turvallisuusasiakirjaa. Turvallisuusasiakirja perustuu valtioneuvoston päätökseen rakennustyön turvallisuudesta (VNp) 205/2009. Urakoitsija suunnittelee ja toteuttaa työskentelyalueen rajaavat suoja-aitaukset ja muut suojarakenteet, jotka ovat tarpeen ulkopuolisten henkilö- tai omaisuusvahinkojen välttämiseksi. 2.4 MAASTOTUTKIMUKSET JA LAADUNVALVONTA Maastomittaukset Suunnitelmissa on käytetty N-60 korkeusjärjestelmää. Tasokoordinaattijärjestelmä on KKJ. Maastomittaukset on tehty AIRIX Ympäristö Oy:n toimesta. Mittaukset on tehty VRS RTK GPS -laitteistolla ja robottitakymetrillä. Mittaus perustuu Maanmittauslaitoksen kehittämään affiiniseen koordinaattimuunnokseen Maaperätutkimukset Maaperätutkimuksia ei ole tehty Työnaikaiset mittaukset Urakoitsija huolehtii kaikista työn läpiviemiseen tarvittavista mittauksista. Urakoitsija tekee kohteen rakennekerrosten mittaukset omalla kustannuksellaan. Työn yhteydessä ei saa tuhota alueella olevia raja-merkkejä. Urakoitsijan tulee ennakkoon todeta rakennuttajan asettaman valvojan kanssa mitkä rajamerkit tuhoutuvat tai ovat vaarassa tuhoutua suunnitelmien johdosta. Muut ennakkoon toteamattomat tuhotut rajamerkit urakoitsija on velvollinen korvaamaan. Urakoitsija tarkistaa liittymispisteiden (mm. vesijuoksujen) korkeudet ennen rakennustöiden aloittamista. Ennen töiden aloittamista urakoitsijan on selvitettävä kaikkien olemassa olevien maanalaisten rakenteiden sijainti ja merkittävä ne maastoon. Suunnitelman maastoon merkitseminen Mittalinjojen paalutus: Paaluttamista varten tarvittavat tiedot ilmenevät mittaussuunnitelmaan sisältyvästä pääpistelaskennasta. Suunnittelijalta saa numeerista mittaustietoa pyydettäessä. Yhdyshenkilönä on Timo Alatalo puh Merkitseminen leikkaus-, pengerrys- ja pohjavahvistustöitä varten: Merkitseminen tehdään paalukohtaisten poikkileikkausten mukaan.

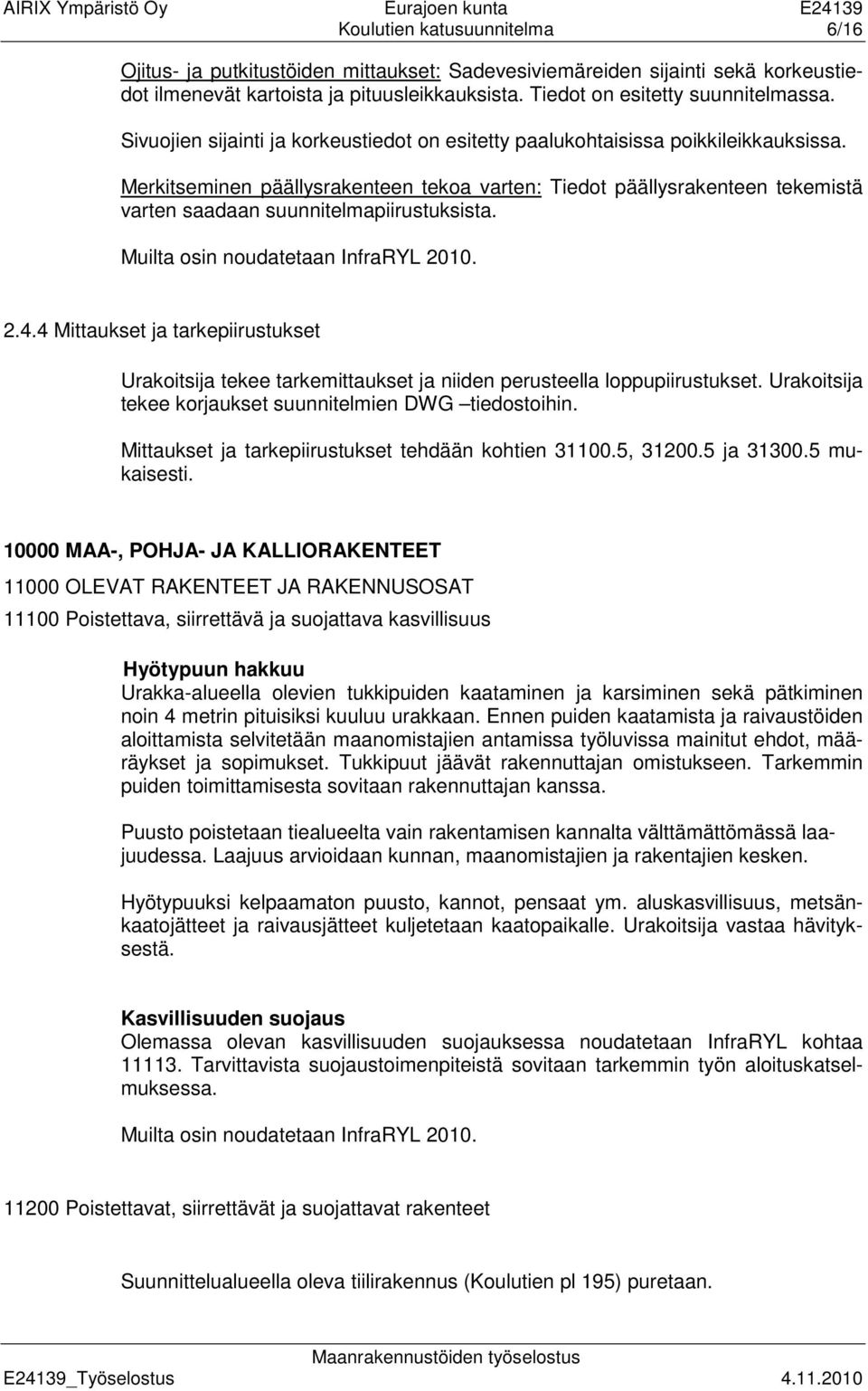

9 Koulutien katusuunnitelma 6/16 Ojitus- ja putkitustöiden mittaukset: Sadevesiviemäreiden sijainti sekä korkeustiedot ilmenevät kartoista ja pituusleikkauksista. Tiedot on esitetty suunnitelmassa. Sivuojien sijainti ja korkeustiedot on esitetty paalukohtaisissa poikkileikkauksissa. Merkitseminen päällysrakenteen tekoa varten: Tiedot päällysrakenteen tekemistä varten saadaan suunnitelmapiirustuksista Mittaukset ja tarkepiirustukset Urakoitsija tekee tarkemittaukset ja niiden perusteella loppupiirustukset. Urakoitsija tekee korjaukset suunnitelmien DWG tiedostoihin. Mittaukset ja tarkepiirustukset tehdään kohtien , ja mukaisesti MAA-, POHJA- JA KALLIORAKENTEET OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Hyötypuun hakkuu Urakka-alueella olevien tukkipuiden kaataminen ja karsiminen sekä pätkiminen noin 4 metrin pituisiksi kuuluu urakkaan. Ennen puiden kaatamista ja raivaustöiden aloittamista selvitetään maanomistajien antamissa työluvissa mainitut ehdot, määräykset ja sopimukset. Tukkipuut jäävät rakennuttajan omistukseen. Tarkemmin puiden toimittamisesta sovitaan rakennuttajan kanssa. Puusto poistetaan tiealueelta vain rakentamisen kannalta välttämättömässä laajuudessa. Laajuus arvioidaan kunnan, maanomistajien ja rakentajien kesken. Hyötypuuksi kelpaamaton puusto, kannot, pensaat ym. aluskasvillisuus, metsänkaatojätteet ja raivausjätteet kuljetetaan kaatopaikalle. Urakoitsija vastaa hävityksestä. Kasvillisuuden suojaus Olemassa olevan kasvillisuuden suojauksessa noudatetaan InfraRYL kohtaa Tarvittavista suojaustoimenpiteistä sovitaan tarkemmin työn aloituskatselmuksessa Poistettavat, siirrettävät ja suojattavat rakenteet Suunnittelualueella oleva tiilirakennus (Koulutien pl 195) puretaan.

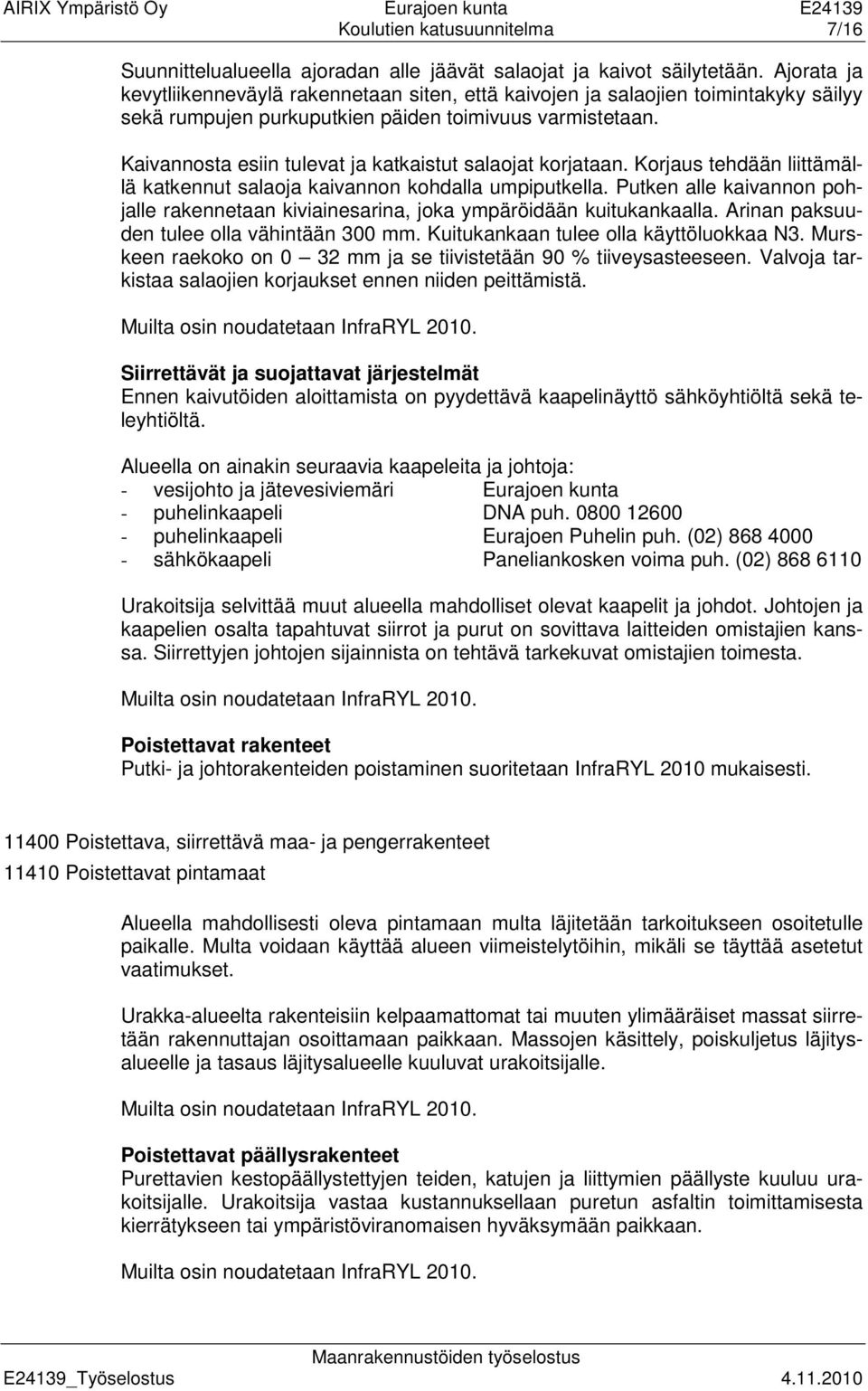

10 Koulutien katusuunnitelma 7/16 Suunnittelualueella ajoradan alle jäävät salaojat ja kaivot säilytetään. Ajorata ja kevytliikenneväylä rakennetaan siten, että kaivojen ja salaojien toimintakyky säilyy sekä rumpujen purkuputkien päiden toimivuus varmistetaan. Kaivannosta esiin tulevat ja katkaistut salaojat korjataan. Korjaus tehdään liittämällä katkennut salaoja kaivannon kohdalla umpiputkella. Putken alle kaivannon pohjalle rakennetaan kiviainesarina, joka ympäröidään kuitukankaalla. Arinan paksuuden tulee olla vähintään 300 mm. Kuitukankaan tulee olla käyttöluokkaa N3. Murskeen raekoko on 0 32 mm ja se tiivistetään 90 % tiiveysasteeseen. Valvoja tarkistaa salaojien korjaukset ennen niiden peittämistä. Siirrettävät ja suojattavat järjestelmät Ennen kaivutöiden aloittamista on pyydettävä kaapelinäyttö sähköyhtiöltä sekä teleyhtiöltä. Alueella on ainakin seuraavia kaapeleita ja johtoja: - vesijohto ja jätevesiviemäri Eurajoen kunta - puhelinkaapeli DNA puh puhelinkaapeli Eurajoen Puhelin puh. (02) sähkökaapeli Paneliankosken voima puh. (02) Urakoitsija selvittää muut alueella mahdolliset olevat kaapelit ja johdot. Johtojen ja kaapelien osalta tapahtuvat siirrot ja purut on sovittava laitteiden omistajien kanssa. Siirrettyjen johtojen sijainnista on tehtävä tarkekuvat omistajien toimesta. Poistettavat rakenteet Putki- ja johtorakenteiden poistaminen suoritetaan InfraRYL 2010 mukaisesti Poistettava, siirrettävä maa- ja pengerrakenteet Poistettavat pintamaat Alueella mahdollisesti oleva pintamaan multa läjitetään tarkoitukseen osoitetulle paikalle. Multa voidaan käyttää alueen viimeistelytöihin, mikäli se täyttää asetetut vaatimukset. Urakka-alueelta rakenteisiin kelpaamattomat tai muuten ylimääräiset massat siirretään rakennuttajan osoittamaan paikkaan. Massojen käsittely, poiskuljetus läjitysalueelle ja tasaus läjitysalueelle kuuluvat urakoitsijalle. Poistettavat päällysrakenteet Purettavien kestopäällystettyjen teiden, katujen ja liittymien päällyste kuuluu urakoitsijalle. Urakoitsija vastaa kustannuksellaan puretun asfaltin toimittamisesta kierrätykseen tai ympäristöviranomaisen hyväksymään paikkaan.

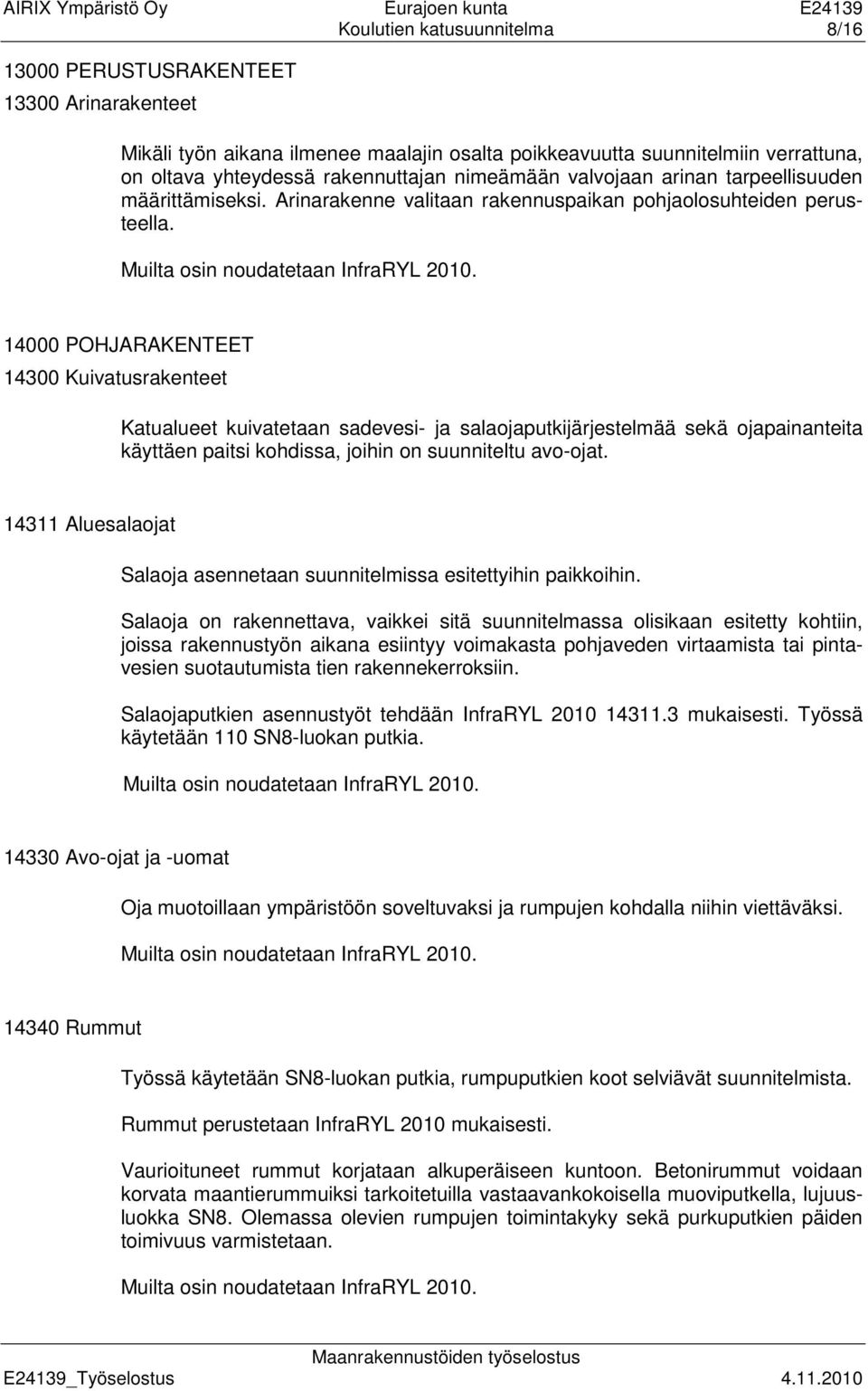

11 Koulutien katusuunnitelma 8/ PERUSTUSRAKENTEET Arinarakenteet Mikäli työn aikana ilmenee maalajin osalta poikkeavuutta suunnitelmiin verrattuna, on oltava yhteydessä rakennuttajan nimeämään valvojaan arinan tarpeellisuuden määrittämiseksi. Arinarakenne valitaan rakennuspaikan pohjaolosuhteiden perusteella POHJARAKENTEET Kuivatusrakenteet Katualueet kuivatetaan sadevesi- ja salaojaputkijärjestelmää sekä ojapainanteita käyttäen paitsi kohdissa, joihin on suunniteltu avo-ojat Aluesalaojat Salaoja asennetaan suunnitelmissa esitettyihin paikkoihin. Salaoja on rakennettava, vaikkei sitä suunnitelmassa olisikaan esitetty kohtiin, joissa rakennustyön aikana esiintyy voimakasta pohjaveden virtaamista tai pintavesien suotautumista tien rakennekerroksiin. Salaojaputkien asennustyöt tehdään InfraRYL mukaisesti. Työssä käytetään 110 SN8-luokan putkia Avo-ojat ja -uomat Oja muotoillaan ympäristöön soveltuvaksi ja rumpujen kohdalla niihin viettäväksi Rummut Työssä käytetään SN8-luokan putkia, rumpuputkien koot selviävät suunnitelmista. Rummut perustetaan InfraRYL 2010 mukaisesti. Vaurioituneet rummut korjataan alkuperäiseen kuntoon. Betonirummut voidaan korvata maantierummuiksi tarkoitetuilla vastaavankokoisella muoviputkella, lujuusluokka SN8. Olemassa olevien rumpujen toimintakyky sekä purkuputkien päiden toimivuus varmistetaan.

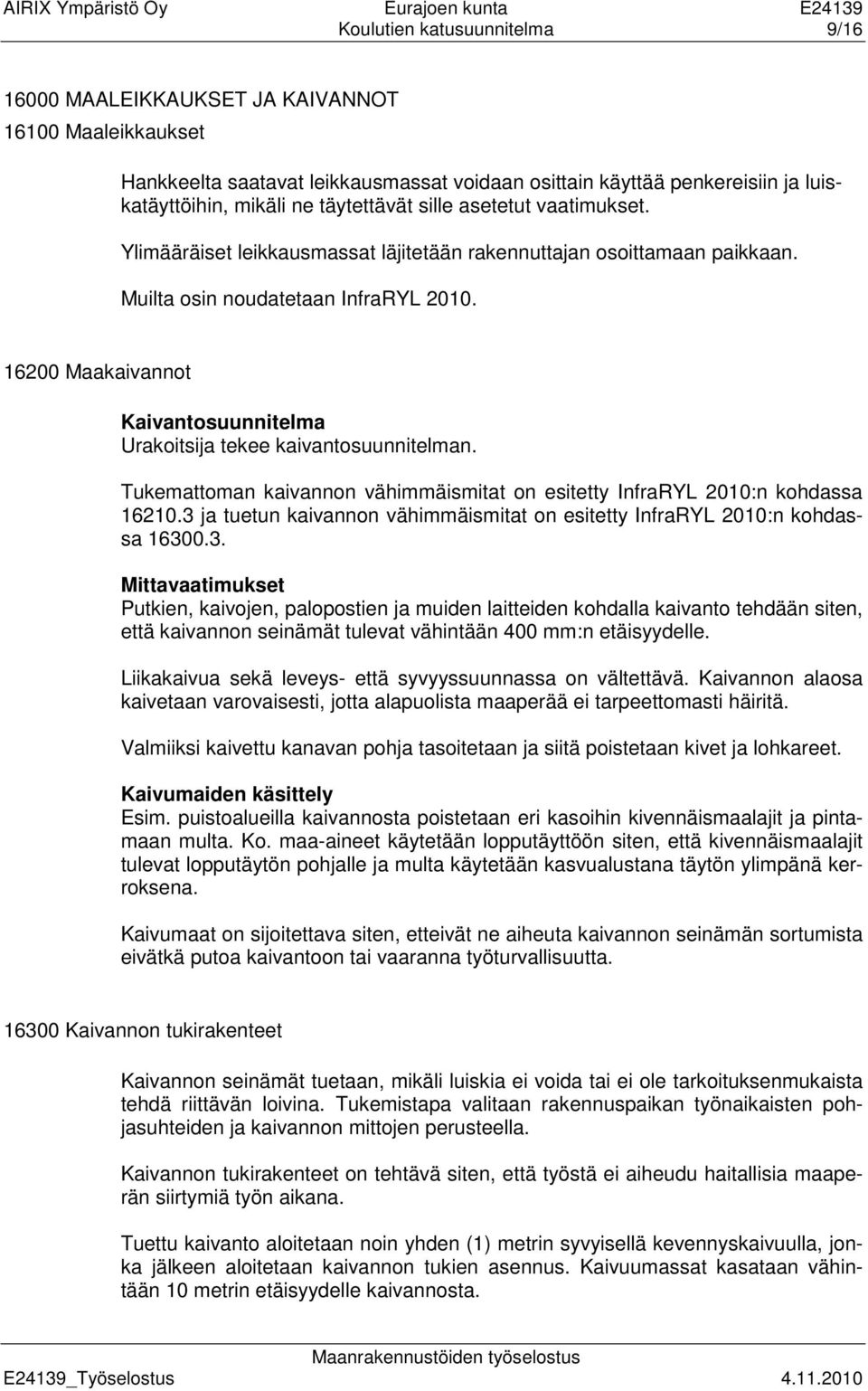

12 Koulutien katusuunnitelma 9/ MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Hankkeelta saatavat leikkausmassat voidaan osittain käyttää penkereisiin ja luiskatäyttöihin, mikäli ne täytettävät sille asetetut vaatimukset. Ylimääräiset leikkausmassat läjitetään rakennuttajan osoittamaan paikkaan Maakaivannot Kaivantosuunnitelma Urakoitsija tekee kaivantosuunnitelman. Tukemattoman kaivannon vähimmäismitat on esitetty InfraRYL 2010:n kohdassa ja tuetun kaivannon vähimmäismitat on esitetty InfraRYL 2010:n kohdassa Mittavaatimukset Putkien, kaivojen, palopostien ja muiden laitteiden kohdalla kaivanto tehdään siten, että kaivannon seinämät tulevat vähintään 400 mm:n etäisyydelle. Liikakaivua sekä leveys- että syvyyssuunnassa on vältettävä. Kaivannon alaosa kaivetaan varovaisesti, jotta alapuolista maaperää ei tarpeettomasti häiritä. Valmiiksi kaivettu kanavan pohja tasoitetaan ja siitä poistetaan kivet ja lohkareet. Kaivumaiden käsittely Esim. puistoalueilla kaivannosta poistetaan eri kasoihin kivennäismaalajit ja pintamaan multa. Ko. maa-aineet käytetään lopputäyttöön siten, että kivennäismaalajit tulevat lopputäytön pohjalle ja multa käytetään kasvualustana täytön ylimpänä kerroksena. Kaivumaat on sijoitettava siten, etteivät ne aiheuta kaivannon seinämän sortumista eivätkä putoa kaivantoon tai vaaranna työturvallisuutta Kaivannon tukirakenteet Kaivannon seinämät tuetaan, mikäli luiskia ei voida tai ei ole tarkoituksenmukaista tehdä riittävän loivina. Tukemistapa valitaan rakennuspaikan työnaikaisten pohjasuhteiden ja kaivannon mittojen perusteella. Kaivannon tukirakenteet on tehtävä siten, että työstä ei aiheudu haitallisia maaperän siirtymiä työn aikana. Tuettu kaivanto aloitetaan noin yhden (1) metrin syvyisellä kevennyskaivuulla, jonka jälkeen aloitetaan kaivannon tukien asennus. Kaivuumassat kasataan vähintään 10 metrin etäisyydelle kaivannosta.

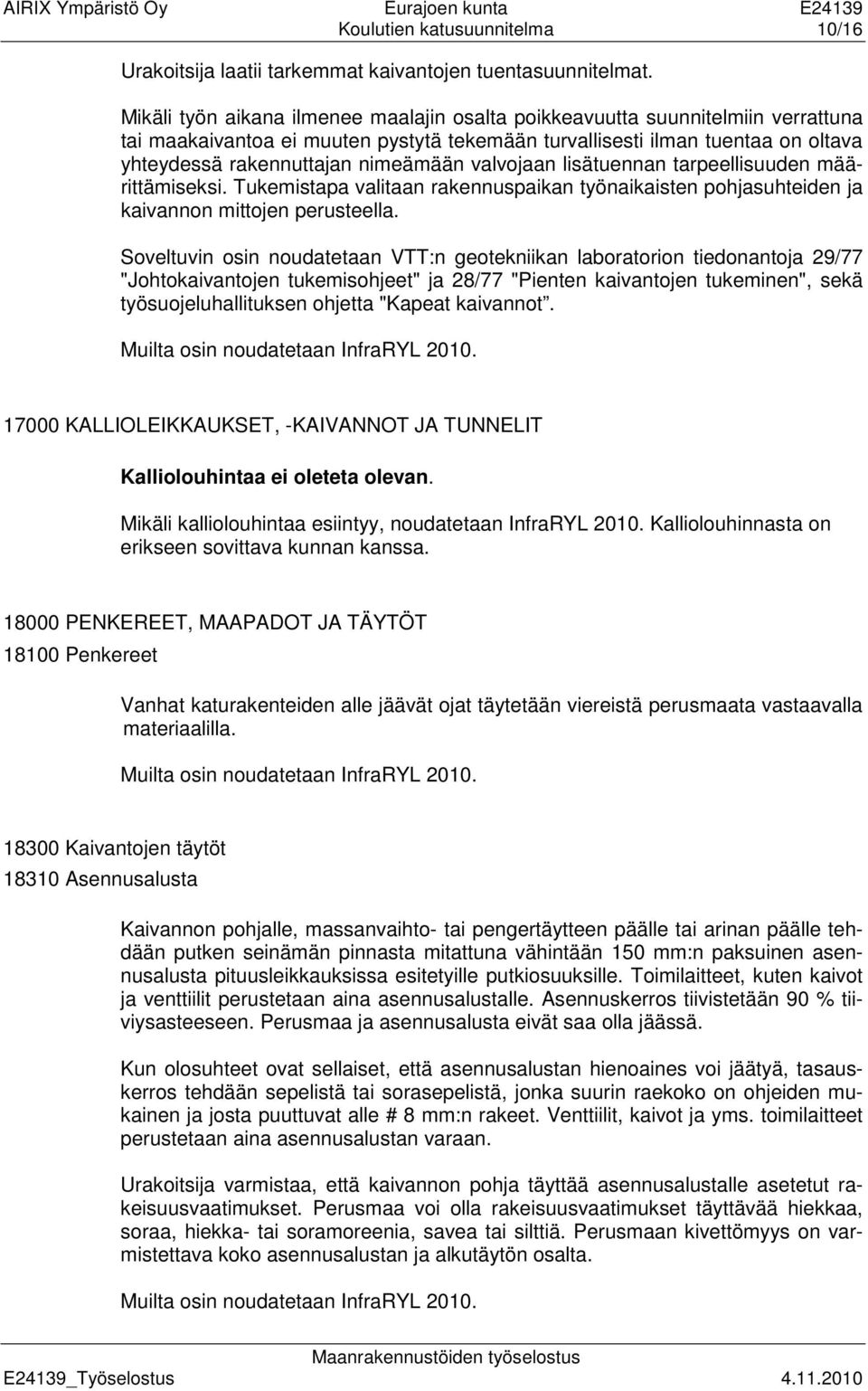

13 Koulutien katusuunnitelma 10/16 Urakoitsija laatii tarkemmat kaivantojen tuentasuunnitelmat. Mikäli työn aikana ilmenee maalajin osalta poikkeavuutta suunnitelmiin verrattuna tai maakaivantoa ei muuten pystytä tekemään turvallisesti ilman tuentaa on oltava yhteydessä rakennuttajan nimeämään valvojaan lisätuennan tarpeellisuuden määrittämiseksi. Tukemistapa valitaan rakennuspaikan työnaikaisten pohjasuhteiden ja kaivannon mittojen perusteella. Soveltuvin osin noudatetaan VTT:n geotekniikan laboratorion tiedonantoja 29/77 "Johtokaivantojen tukemisohjeet" ja 28/77 "Pienten kaivantojen tukeminen", sekä työsuojeluhallituksen ohjetta "Kapeat kaivannot KALLIOLEIKKAUKSET, -KAIVANNOT JA TUNNELIT Kalliolouhintaa ei oleteta olevan. Mikäli kalliolouhintaa esiintyy, noudatetaan InfraRYL Kalliolouhinnasta on erikseen sovittava kunnan kanssa PENKEREET, MAAPADOT JA TÄYTÖT Penkereet Vanhat katurakenteiden alle jäävät ojat täytetään viereistä perusmaata vastaavalla materiaalilla Kaivantojen täytöt Asennusalusta Kaivannon pohjalle, massanvaihto- tai pengertäytteen päälle tai arinan päälle tehdään putken seinämän pinnasta mitattuna vähintään 150 mm:n paksuinen asennusalusta pituusleikkauksissa esitetyille putkiosuuksille. Toimilaitteet, kuten kaivot ja venttiilit perustetaan aina asennusalustalle. Asennuskerros tiivistetään 90 % tiiviysasteeseen. Perusmaa ja asennusalusta eivät saa olla jäässä. Kun olosuhteet ovat sellaiset, että asennusalustan hienoaines voi jäätyä, tasauskerros tehdään sepelistä tai sorasepelistä, jonka suurin raekoko on ohjeiden mukainen ja josta puuttuvat alle # 8 mm:n rakeet. Venttiilit, kaivot ja yms. toimilaitteet perustetaan aina asennusalustan varaan. Urakoitsija varmistaa, että kaivannon pohja täyttää asennusalustalle asetetut rakeisuusvaatimukset. Perusmaa voi olla rakeisuusvaatimukset täyttävää hiekkaa, soraa, hiekka- tai soramoreenia, savea tai silttiä. Perusmaan kivettömyys on varmistettava koko asennusalustan ja alkutäytön osalta.

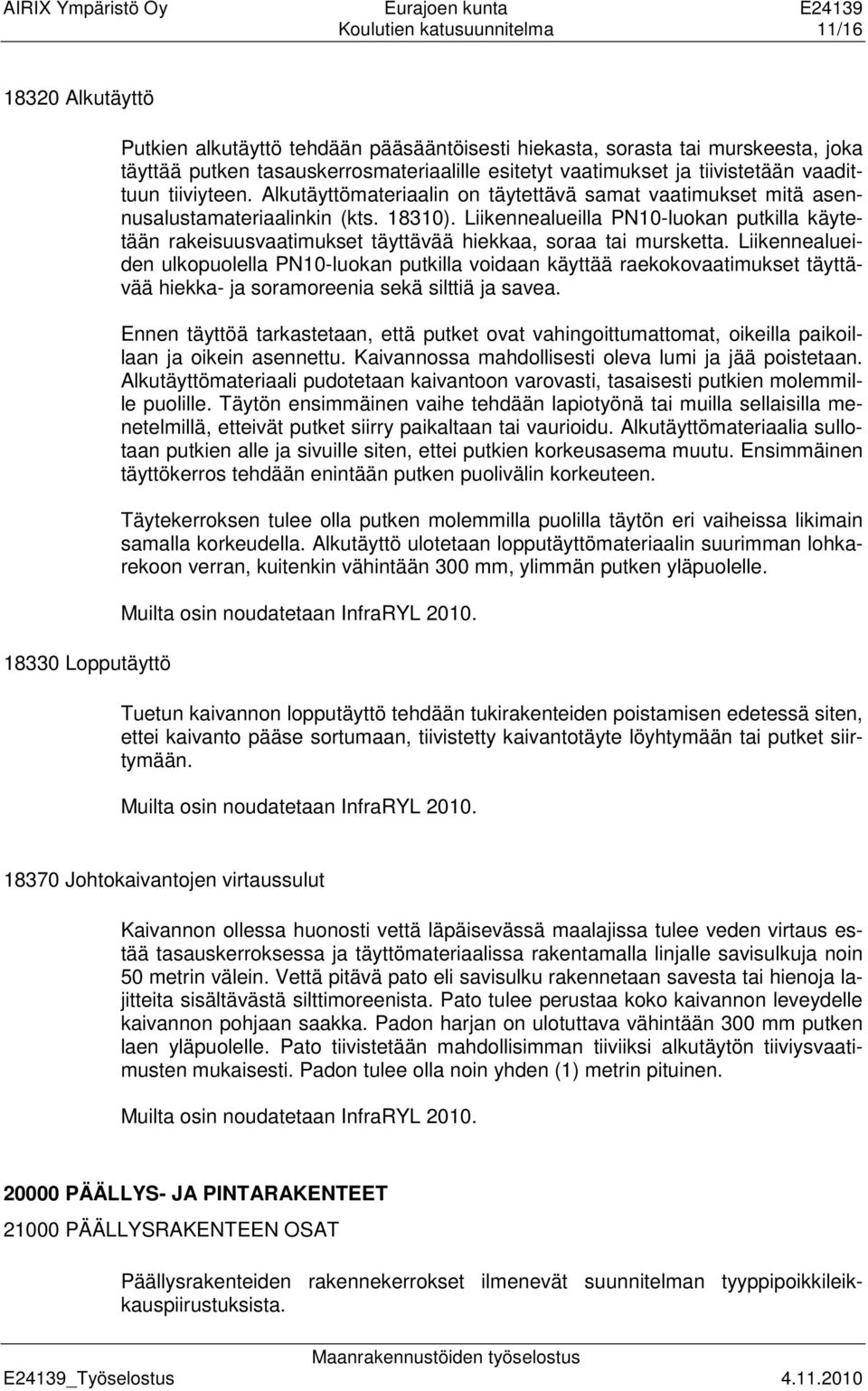

14 Koulutien katusuunnitelma 11/ Alkutäyttö Lopputäyttö Putkien alkutäyttö tehdään pääsääntöisesti hiekasta, sorasta tai murskeesta, joka täyttää putken tasauskerrosmateriaalille esitetyt vaatimukset ja tiivistetään vaadittuun tiiviyteen. Alkutäyttömateriaalin on täytettävä samat vaatimukset mitä asennusalustamateriaalinkin (kts ). Liikennealueilla PN10-luokan putkilla käytetään rakeisuusvaatimukset täyttävää hiekkaa, soraa tai mursketta. Liikennealueiden ulkopuolella PN10-luokan putkilla voidaan käyttää raekokovaatimukset täyttävää hiekka- ja soramoreenia sekä silttiä ja savea. Ennen täyttöä tarkastetaan, että putket ovat vahingoittumattomat, oikeilla paikoillaan ja oikein asennettu. Kaivannossa mahdollisesti oleva lumi ja jää poistetaan. Alkutäyttömateriaali pudotetaan kaivantoon varovasti, tasaisesti putkien molemmille puolille. Täytön ensimmäinen vaihe tehdään lapiotyönä tai muilla sellaisilla menetelmillä, etteivät putket siirry paikaltaan tai vaurioidu. Alkutäyttömateriaalia sullotaan putkien alle ja sivuille siten, ettei putkien korkeusasema muutu. Ensimmäinen täyttökerros tehdään enintään putken puolivälin korkeuteen. Täytekerroksen tulee olla putken molemmilla puolilla täytön eri vaiheissa likimain samalla korkeudella. Alkutäyttö ulotetaan lopputäyttömateriaalin suurimman lohkarekoon verran, kuitenkin vähintään 300 mm, ylimmän putken yläpuolelle. Tuetun kaivannon lopputäyttö tehdään tukirakenteiden poistamisen edetessä siten, ettei kaivanto pääse sortumaan, tiivistetty kaivantotäyte löyhtymään tai putket siirtymään Johtokaivantojen virtaussulut Kaivannon ollessa huonosti vettä läpäisevässä maalajissa tulee veden virtaus estää tasauskerroksessa ja täyttömateriaalissa rakentamalla linjalle savisulkuja noin 50 metrin välein. Vettä pitävä pato eli savisulku rakennetaan savesta tai hienoja lajitteita sisältävästä silttimoreenista. Pato tulee perustaa koko kaivannon leveydelle kaivannon pohjaan saakka. Padon harjan on ulotuttava vähintään 300 mm putken laen yläpuolelle. Pato tiivistetään mahdollisimman tiiviiksi alkutäytön tiiviysvaatimusten mukaisesti. Padon tulee olla noin yhden (1) metrin pituinen PÄÄLLYS- JA PINTARAKENTEET PÄÄLLYSRAKENTEEN OSAT Päällysrakenteiden rakennekerrokset ilmenevät suunnitelman tyyppipoikkileikkauspiirustuksista.

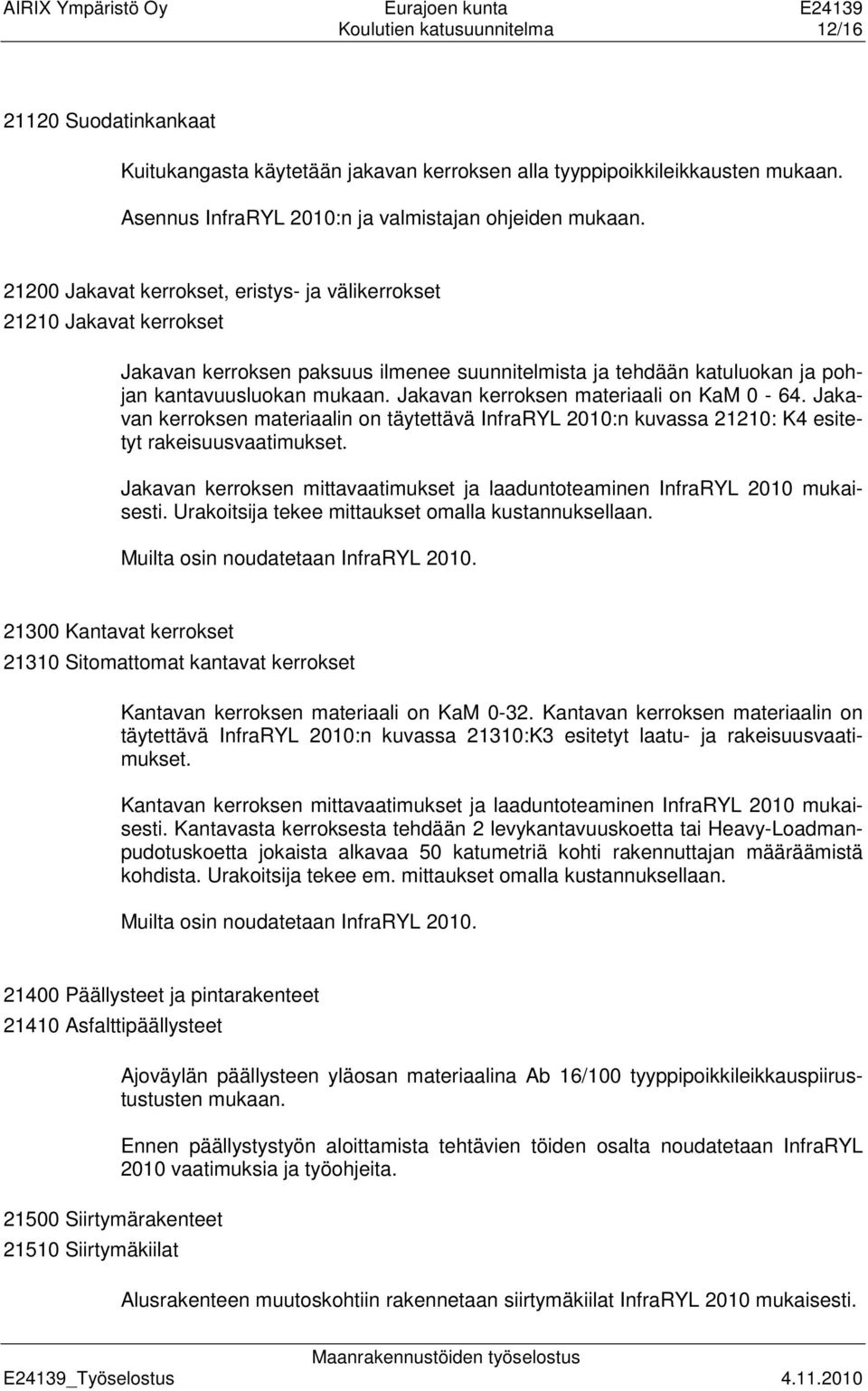

15 Koulutien katusuunnitelma 12/ Suodatinkankaat Kuitukangasta käytetään jakavan kerroksen alla tyyppipoikkileikkausten mukaan. Asennus InfraRYL 2010:n ja valmistajan ohjeiden mukaan Jakavat kerrokset, eristys- ja välikerrokset Jakavat kerrokset Jakavan kerroksen paksuus ilmenee suunnitelmista ja tehdään katuluokan ja pohjan kantavuusluokan mukaan. Jakavan kerroksen materiaali on KaM Jakavan kerroksen materiaalin on täytettävä InfraRYL 2010:n kuvassa 21210: K4 esitetyt rakeisuusvaatimukset. Jakavan kerroksen mittavaatimukset ja laaduntoteaminen InfraRYL 2010 mukaisesti. Urakoitsija tekee mittaukset omalla kustannuksellaan Kantavat kerrokset Sitomattomat kantavat kerrokset Kantavan kerroksen materiaali on KaM Kantavan kerroksen materiaalin on täytettävä InfraRYL 2010:n kuvassa 21310:K3 esitetyt laatu- ja rakeisuusvaatimukset. Kantavan kerroksen mittavaatimukset ja laaduntoteaminen InfraRYL 2010 mukaisesti. Kantavasta kerroksesta tehdään 2 levykantavuuskoetta tai Heavy-Loadmanpudotuskoetta jokaista alkavaa 50 katumetriä kohti rakennuttajan määräämistä kohdista. Urakoitsija tekee em. mittaukset omalla kustannuksellaan Päällysteet ja pintarakenteet Asfalttipäällysteet Siirtymärakenteet Siirtymäkiilat Ajoväylän päällysteen yläosan materiaalina Ab 16/100 tyyppipoikkileikkauspiirustustusten mukaan. Ennen päällystystyön aloittamista tehtävien töiden osalta noudatetaan InfraRYL 2010 vaatimuksia ja työohjeita. Alusrakenteen muutoskohtiin rakennetaan siirtymäkiilat InfraRYL 2010 mukaisesti.

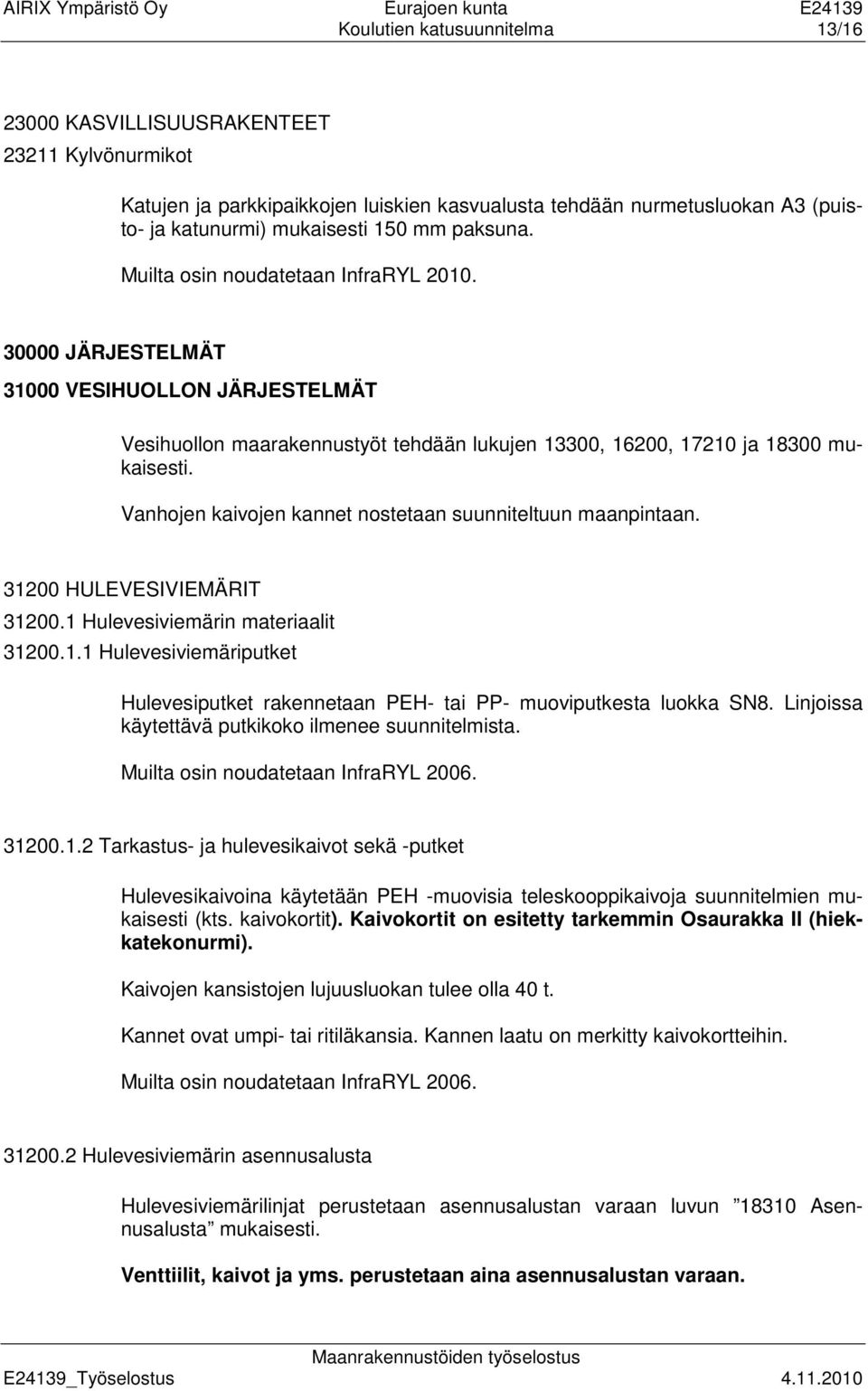

16 Koulutien katusuunnitelma 13/ KASVILLISUUSRAKENTEET Kylvönurmikot Katujen ja parkkipaikkojen luiskien kasvualusta tehdään nurmetusluokan A3 (puisto- ja katunurmi) mukaisesti 150 mm paksuna JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT Vesihuollon maarakennustyöt tehdään lukujen 13300, 16200, ja mukaisesti. Vanhojen kaivojen kannet nostetaan suunniteltuun maanpintaan HULEVESIVIEMÄRIT Hulevesiviemärin materiaalit Hulevesiviemäriputket Hulevesiputket rakennetaan PEH- tai PP- muoviputkesta luokka SN8. Linjoissa käytettävä putkikoko ilmenee suunnitelmista. Muilta osin noudatetaan InfraRYL Tarkastus- ja hulevesikaivot sekä -putket Hulevesikaivoina käytetään PEH -muovisia teleskooppikaivoja suunnitelmien mukaisesti (kts. kaivokortit). Kaivokortit on esitetty tarkemmin Osaurakka II (hiekkatekonurmi). Kaivojen kansistojen lujuusluokan tulee olla 40 t. Kannet ovat umpi- tai ritiläkansia. Kannen laatu on merkitty kaivokortteihin. Muilta osin noudatetaan InfraRYL Hulevesiviemärin asennusalusta Hulevesiviemärilinjat perustetaan asennusalustan varaan luvun Asennusalusta mukaisesti. Venttiilit, kaivot ja yms. perustetaan aina asennusalustan varaan.

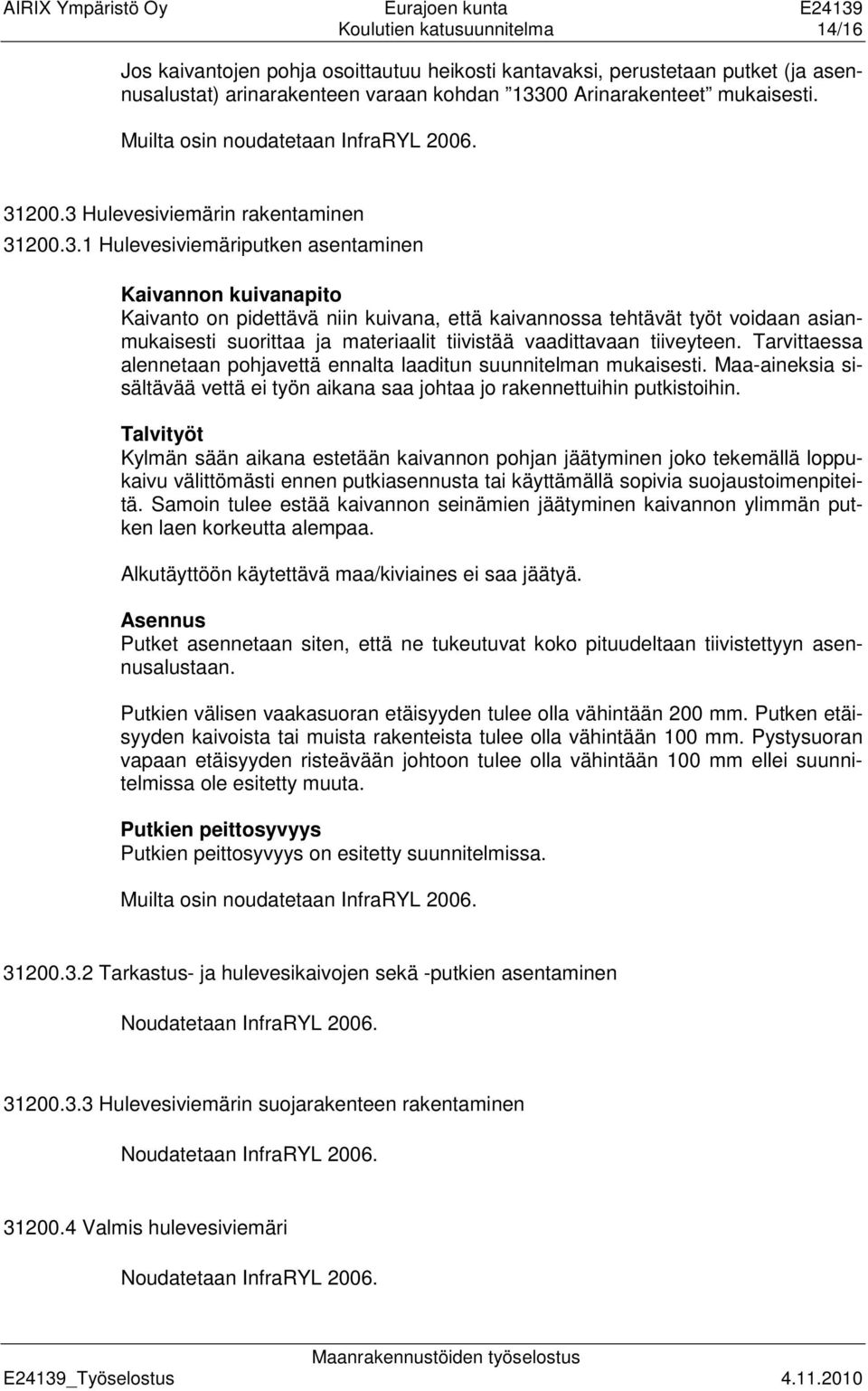

17 Koulutien katusuunnitelma 14/16 Jos kaivantojen pohja osoittautuu heikosti kantavaksi, perustetaan putket (ja asennusalustat) arinarakenteen varaan kohdan Arinarakenteet mukaisesti. Muilta osin noudatetaan InfraRYL Hulevesiviemärin rakentaminen Hulevesiviemäriputken asentaminen Kaivannon kuivanapito Kaivanto on pidettävä niin kuivana, että kaivannossa tehtävät työt voidaan asianmukaisesti suorittaa ja materiaalit tiivistää vaadittavaan tiiveyteen. Tarvittaessa alennetaan pohjavettä ennalta laaditun suunnitelman mukaisesti. Maa-aineksia sisältävää vettä ei työn aikana saa johtaa jo rakennettuihin putkistoihin. Talvityöt Kylmän sään aikana estetään kaivannon pohjan jäätyminen joko tekemällä loppukaivu välittömästi ennen putkiasennusta tai käyttämällä sopivia suojaustoimenpiteitä. Samoin tulee estää kaivannon seinämien jäätyminen kaivannon ylimmän putken laen korkeutta alempaa. Alkutäyttöön käytettävä maa/kiviaines ei saa jäätyä. Asennus Putket asennetaan siten, että ne tukeutuvat koko pituudeltaan tiivistettyyn asennusalustaan. Putkien välisen vaakasuoran etäisyyden tulee olla vähintään 200 mm. Putken etäisyyden kaivoista tai muista rakenteista tulee olla vähintään 100 mm. Pystysuoran vapaan etäisyyden risteävään johtoon tulee olla vähintään 100 mm ellei suunnitelmissa ole esitetty muuta. Putkien peittosyvyys Putkien peittosyvyys on esitetty suunnitelmissa. Muilta osin noudatetaan InfraRYL Tarkastus- ja hulevesikaivojen sekä -putkien asentaminen Noudatetaan InfraRYL Hulevesiviemärin suojarakenteen rakentaminen Noudatetaan InfraRYL Valmis hulevesiviemäri Noudatetaan InfraRYL 2006.

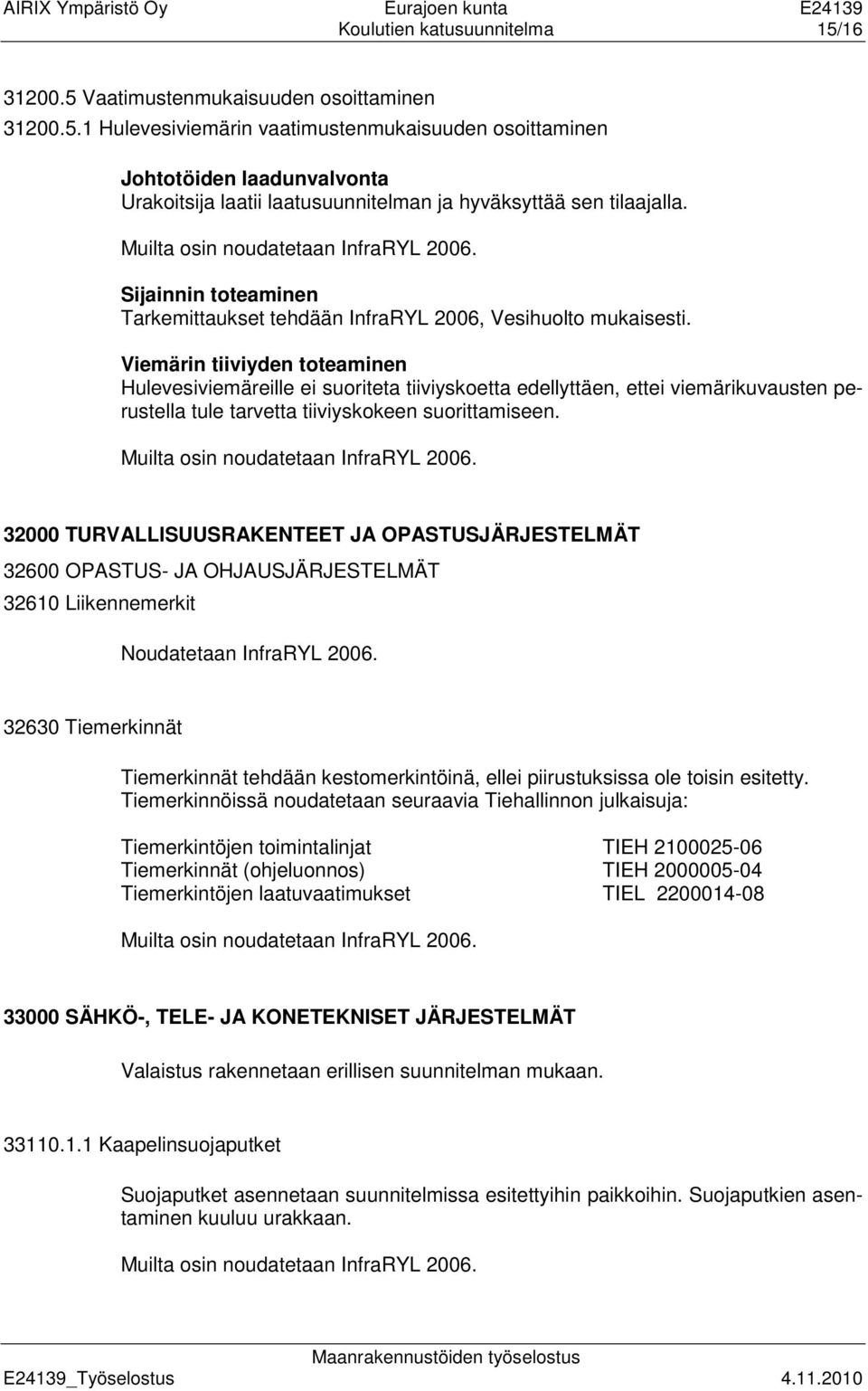

18 Koulutien katusuunnitelma 15/ Vaatimustenmukaisuuden osoittaminen Hulevesiviemärin vaatimustenmukaisuuden osoittaminen Johtotöiden laadunvalvonta Urakoitsija laatii laatusuunnitelman ja hyväksyttää sen tilaajalla. Muilta osin noudatetaan InfraRYL Sijainnin toteaminen Tarkemittaukset tehdään InfraRYL 2006, Vesihuolto mukaisesti. Viemärin tiiviyden toteaminen Hulevesiviemäreille ei suoriteta tiiviyskoetta edellyttäen, ettei viemärikuvausten perustella tule tarvetta tiiviyskokeen suorittamiseen. Muilta osin noudatetaan InfraRYL TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT OPASTUS- JA OHJAUSJÄRJESTELMÄT Liikennemerkit Noudatetaan InfraRYL Tiemerkinnät Tiemerkinnät tehdään kestomerkintöinä, ellei piirustuksissa ole toisin esitetty. Tiemerkinnöissä noudatetaan seuraavia Tiehallinnon julkaisuja: Tiemerkintöjen toimintalinjat TIEH Tiemerkinnät (ohjeluonnos) TIEH Tiemerkintöjen laatuvaatimukset TIEL Muilta osin noudatetaan InfraRYL SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT Valaistus rakennetaan erillisen suunnitelman mukaan Kaapelinsuojaputket Suojaputket asennetaan suunnitelmissa esitettyihin paikkoihin. Suojaputkien asentaminen kuuluu urakkaan. Muilta osin noudatetaan InfraRYL 2006.

19 Koulutien katusuunnitelma 16/ Valaistusrakenteet Uusien valaisinpylväiden jalustojen asentaminen, valaisinten sähköputkitukset kaapelointeineen ja maadoituksineen kuuluu urakkaan. Jalustat asennetaan suunnitelmissa esitettyihin paikkoihin. Vanhojen valaisinpylväiden ja jalustojen poisto kuuluu urakoitsijalle. Muilta osin noudatetaan InfraRYL Turussa, 4. päivänä marraskuuta 2010 AIRIX Ympäristö Oy Heikki Armio toimialajohtaja Ins., SNIL Timo Alatalo suunnittelija Ins.
