1 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS

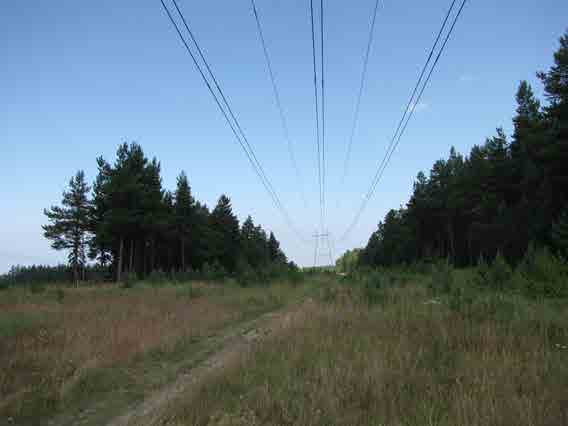

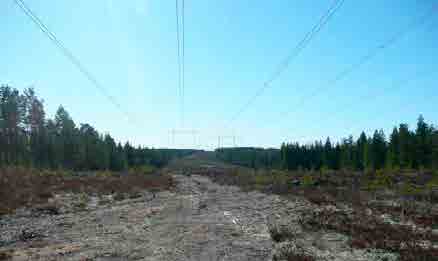

2 Vastaanottaja wpd Finland Oy LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS Päivämäärä LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS Tarkastus Päivämäärä Laatija Marja Heikkinen, Petri Hertteli, Heikki Tuohimaa, Annakreeta Salmela Tarkastaja Jutta Piispanen Hyväksyjä Erika Kylmänen Kuvaus Länsi-Toholammin tuulipuiston 110 kv sisäinen voimalinja, ympäristöselvitys Kannen kuva: Esimerkkivalokuva 110 kv linjasta Kokkolan suurteollisuusalueelta. Ramboll Pitkänsillankatu KOKKOLA P F

3 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 1 SISÄLTÖ 1. JOHDANTO 1 2. TUTKITTAVA VOIMAJOHTOREITTI Sähkönsiirtoreitin sijainti Liittyminen valtakunnan verkkoon Sähkönsiirron tekniset ratkaisut Ilmajohto Maakaapeli Vaikutusalueen rajaus 4 3. YHDYSKUNTARAKENNE JA MAANKÄYTTÖ Nykytila Nykyinen maankäyttö Kaavoitus Maanomistus Vaikutusten arviointi ja merkittävyys Vaikutukset maankäyttöön Vaikutukset kaavoitukseen LUONNONYMPÄRISTÖ Nykytila Maa- ja kallioperä Pohja- ja pintavedet Kasvillisuus- ja luontotyypit Linnusto ja muu eläimistö Luonnonsuojelualueet Vaikutusten arviointi ja merkittävyys Vaikutukset maa- ja kallioperään Vaikutukset pohjavesiin ja vesistöihin Vaikutukset kasvillisuuteen ja luontotyyppeihin Vaikutukset linnustoon ja muuhun eläimistöön Vaikutukset luonnonsuojelualueisiin IHMISTEN ELINOLOT JA ASUTUS Nykytila Vaikutusten arviointi ja merkittävyys Vaikutukset elinkeinoihin Vaikutukset ihmisten asumisviihtyisyyteen ja elinoloihin Vaikutukset virkistyskäyttöön Vaikutukset terveyteen Vaikutukset liikenteeseen MAISEMA JA KULTTUURIYMPÄRISTÖ Nykytila Maisema ja kulttuuriympäristö Muinaisjäännökset Vaikutusten arviointi ja merkittävyys Vaikutukset maisemaan ja kulttuuriympäristöön Vaikutukset muinaisjäännöksiin YHTEENVETO LÄHTEET JOHDANTO wpd Finland Oy suunnittelee yhteistyössä Scandinavian Wind Energy SWE:n kanssa tuulivoimalaitoksen rakentamista Toholammin kuntakeskuksen lounaispuolelle. Tuulivoimaloiden yksikköteho on 3 MW. Kyseisen Länsi-Toholammin tuulipuiston tuottaman energian siirtäminen valtakunnan verkkoon edellyttää uuden siirtoyhteyden rakentamista. Tässä ympäristöselvityksessä tutkitaan suunnitellun Länsi-Toholammin tuulipuiston sisäistä 110 kv siirtolinjaa alueen nykytilaa ja linjan vaikutuksia. 2. TUTKITTAVA VOIMAJOHTOREITTI 2.1 Sähkönsiirtoreitin sijainti Länsi-Toholammin hankkeessa tuulipuiston sisäinen sähkönsiirto tuulivoimalaitoksilta tuulipuiston omille sähköasemille toteutetaan pääasiassa maakaapelein, jotka sijoitetaan pääasiassa huoltoteiden yhteyteen kaivettaviin kaapeliojiin. Hankeosa-alueelta A sähkönsiirto osa-alueen C sähköasemalle hoidetaan maakaapelin avulla (pituus noin 2,5 km). Myös hankeosa-alueelta F sähkönsiirto hoidetaan maakaapelin avulla osa-alueen E vaihtoehtoisille sähköasemille (F ja E -alueiden välimatka noin 1,3 km). Hanke-alueiden C ja E välinen sähkönsiirto hoidetaan yhteensä 6,9 km pitkällä ilmajohdolla (110 kv), joka rakennetaan uuteen maastokäytävään. Hankeosa-alueella E sijaitsevat sähköasemat ovat vaihtoehtoisia ja niiden välinen sähkönsiirto hoidetaan ilmajohdolla. Sähkönsiirtoreitti tulisi kokonaan uuteen linjakäytävään. Tässä selvityksessä on tutkittu hankealueiden (A, C, E ja F) sisäisen ja välisen sähkönsiirron vaikutuksia. Hankealueiden sisäisen sähkönsiirron vaikutuksia varsinaisten hankealueiden sisällä on tutkittu myös Länsi-Toholammin tuulipuiston YVA-selostus pääraportissa. Tuulipuiston ja sähkönsiirron vaikutuksia sekä eri hankkeiden yhteisvaikutuksia on tarkasteltu Länsi-Toholammin tuulipuiston YVA-selostuksessa. Sähkönsiirtoreitti on esitetty yleispiirteisesti kuvassa 1 ja tarkemmin liitteen 1 tarkkakartoissa. Liite 1 Liite 2 Liite 3 Tarkkakartat voimajohtolinjasta Voimajohtolinjausten arkeologinen inventointi Lisäselvitys Toholammin ja Lestijärven uusista linjausvaihtoehdoista Kuva 1. Länsi-Toholammin tuulipuiston sähköasemien alustavat sijainnit sekä ilmajohtojen ja maakaapelien sijainnit

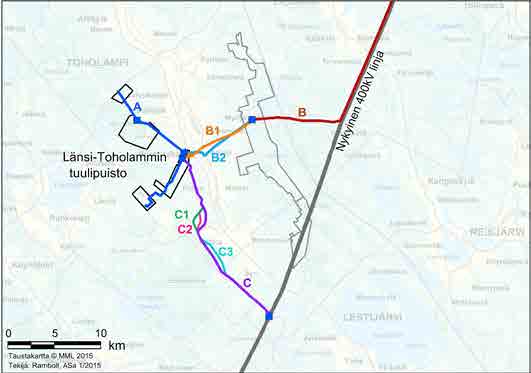

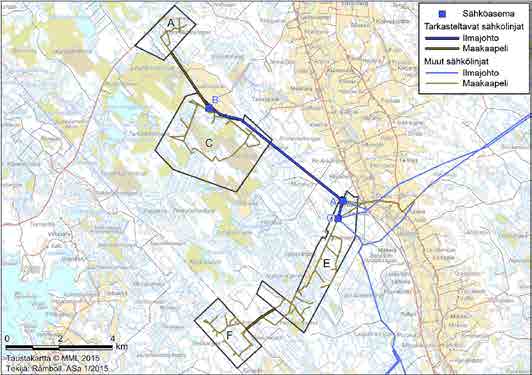

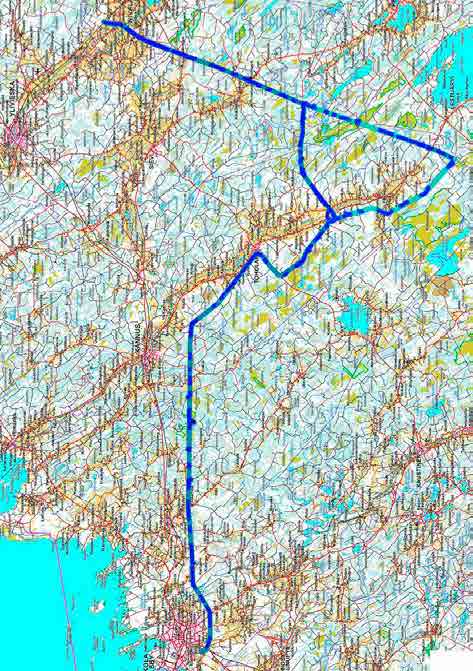

4 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 2 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS Liittyminen valtakunnan verkkoon Liityntävaihtoehdot Länsi-Toholammin tuulipuistosta valtakunnan verkkoon ovat vaihtoehtoisesti joko Fingridin Uusnivalan sähköasemalle Nivalaan tai Lestijärven koontiasemalle Lestijärvelle (kuva 2): 1) Uusnivala: Länsi-Toholammin tuulipuiston osa-alueen E vaihtoehtoisilta sähköasemilta rakennettaisiin joko 110 kv ilmajohto (B1) tai maakaapelointi (B2) Lestijoen yli/ali kokonaan uuteen maastokäytävään. Sähkönsiirto hoidettaisiin Toholampi-Lestijärven tuulipuiston sisäiselle sähköasemalle, josta sähkönsiirto jatkuisi 110 kv:n ilmajohtona uudessa maastokäytävässä lyhyen matkaa. Tämän jälkeen voimajohto kulkisi suurimmalta osan matkaa olemassa olevan 400 kv:n linjan vierellä aina Uusnivalan sähköasemalle asti. Tämä sähkönsiirtoreitti on mahdollinen vain silloin, jos Toholampi-Lestijärven tuulipuistohanke toteutuu. 2) Lestijärven koontiasema: Länsi-Toholammin tuulipuiston osa-alueen E eteläisemmältä sähköasemalta rakennettaisiin etelän suuntaan yhteensä noin 20 km:n pituinen 110 kv:n voimajohto kokonaan uuteen maastokäytävään. Härkänevan peltoalueiden kohdalla voimajohdolla on kolme vaihtoehtoista reittiä. Etelänevan kohdalla voimajohdolla on puolestaan kaksi vaihtoehtoista reittiä. Voimajohtoreitti päättyy Lestijärven koontiasemalle. 2.3 Sähkönsiirron tekniset ratkaisut Ilmajohto Voimajohtoreitillä pylvästyyppinä tullaan käyttämään ensisijaisesti putkimallista pylvästyyppiä, myös ristikkomallinen pylväs on mahdollinen vaihtoehto. Putkimallisen pylvästyypin kokonaiskorkeus on noin 20 metriä ja ristikkomallisen pylvästyypin kokonaiskorkeus noin 30 metriä. 110 kv voimajohdolle tarvitaan 26 metrin levyinen kasvillisuudesta raivattava johtokäytävä sekä 2 X 10 metrin levyiset reunavyöhykkeet, joilla puusto pidetään matalana. Voimajohdon kokonaistilatarve on noin 46 metriä. Kuvassa 3 on esitetty poikkileikkauskuva voimajohdosta ja sen tilantarpeesta. Pylväiden välinen etäisyys vaihtelee n metrin välillä; maaston muodot ja sähköturvallisuusmääräykset vaikuttavat rakenneratkaisuihin sekä pylväiden sijoitteluun ja etäisyyksiin. Tarkemmat tekniset ratkaisut sekä yksittäisten pylväiden sijainnit määritetään myöhemmässä suunnitteluvaiheessa. Länsi-Toholammin tuulivoimapuistosta tuotettu sähkö siirretään Lestijärven suunnitteilla olevasta 400/110 kv sähköasemalta valtakunnan verkkoon joko a) suoraan olemassa olevaan Fingridin 400 kv voimalinjaan tai b) uudella 400 kv ilmajohdolla etelään Alajärven sähköasemalle. Rakennettava ilmajohto sijoittuisi 58 km matkalta olemassa olevan Fingridin 2x400 kv Pikkarala-Alajärvi voimajohtoreitin rinnalle. Lestijärven ja Uusnivalan suuntien sähkönsiirtoreittien ympäristön nykytilaa ja vaikutuksia on selvitetty erillisissä ympäristöselvityksissään. Kuva 3. Voimajohdon johtoalueen ja sen osien nimitykset (Fingrid Oyj) Maakaapeli 110 kv suurjännitekaapeli sisältää kolme johdinta, joiden ulkohalkaisija on noin 100 mm. Teiden läheisyydessä kaapelit pyritään asentamaan teiden viereen tai tierakenteeseen. Rakennustyön ajaksi metsäalueelle raivataan noin metrin levyinen kaapelikaivannon alue, josta johtoalueen osuus on 4-6 metriä (kuva 4). Maakaapelilla on maankäytön rajoituksia noin 7 10 metrin leveydeltä; kaapelialueella ei saa kaivaa ilman lupaa. Maakaapeleiden päällä ei saa myöskään kasvaa isoja puita. Puusto poistetaan tasaisin väliajoin. Maahan asennettavat kaapelit sijoitetaan riittävän syvälle ja suojataan tarvittaessa suojaputkilla, kouruilla tai vastaavilla. Kaapelin suositeltava asennussyvyys on vähintään 0,7 m. Käytännössä suurjännitekaapeleiden asennussyvyys on noin 1,5 metriä. Kaapelin asennussyvyys vaihtelee pinnanmuotojen, sekä muiden risteilevien maanalaisten johtojen ja putkien, sekä omistussuhteiden takia. Kaivantoon lisätään kaapelivaroitusnauha kaapelin kohdalle 0,3 metrin syvyyteen varoittamaan kaapelin sijainnista maata kaivettaessa ja tarvittaessa kaapelin sijainti merkitään myös maastoon. Kuva 2. Länsi-Toholammin tuulipuistohankkeen alustavat sähkönsiirtoreittivaihtoehdot

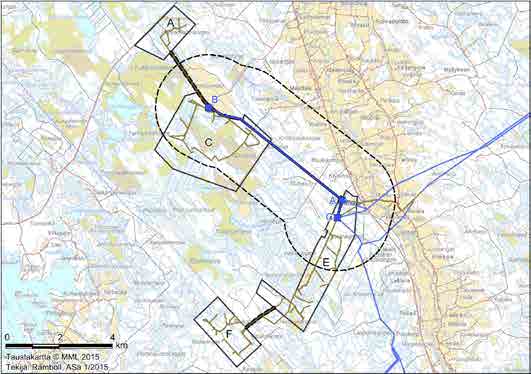

5 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 4 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 5 3. YHDYSKUNTARAKENNE JA MAANKÄYTTÖ 3.1 Nykytila Nykyinen maankäyttö Kuva 4. Havainnekuva kaapelikaivannon työalueesta. 2.4 Vaikutusalueen rajaus Voimajohtoreitin ympäristövaikutusalue rajoittuu pääasiassa johtokäytävän alueelle, laajempia vaikutuksia kohdistuu lähinnä maisemaan ja kulttuuriympäristöön. Tarkastelualueen laajuus riippuu arvioitavasta ympäristövaikutuksesta. Voimajohtojen (ilmajohtojen) osalta vaikutusten tarkastelussa sovelletaan etäisyysvyöhykkeitä: Välitön vaikutusalue (etäisyys voimajohtopylväästä noin 60 m). Lähialue (etäisyys voimajohtopylväästä noin 200 m). Kaukoalue (etäisyys voimajohtopylväästä 200 m 2 km). Kuvassa 5 on esitetty ilmajohdon ympärille 2 km etäisyysvyöhyke ja maakaapelien ympärille 50 metrin etäisyysvyöhyke. Maakaapeleiden vaikutusalue on selvästi ilmajohtoa pienempi, mutta varsinaista vaikutusalueen laajuutta on vaikeaa määritellä. Vaikutusten merkittävyyttä on arvioitu kolmiportaisella asteikolla: vähäinen kohtalainen merkittävä. Länsi-Toholammin sisäinen sähkönsiirtoreitti sijoittuu kokonaisuudessaan Toholammin kunnan alueelle. Se kulkee koko matkaltaan uudessa johtokäytävässä, osin ilmajohtona ja osin maakaapelina. Ilmajohdon pituus on noin 7 km ja maakaapeloitava osuus hankealueiden A ja C välillä noin 2,5 km ja E-F alueiden välillä noin 1,3 km. Sähkönsiirtoreitti sijoittuu pääosin kylien ja asutuksen ulkopuolelle asumattomalle metsätalousalueelle. Hankeosa-alueiden A ja C alueilla voimajohto kulkee viljelyssä olevan peltoalueen ja tuotannossa olevan turvesuon välistä. Myös hankeosa-alueella E sähkönsiirtoreitti kulkee peltoalueiden vierestä. Toholammin kuntataajamaan on koillisessa etäisyyttä lähimmillään noin 5 kilometriä. Lähimpiä kyliä ovat itäpuolella johtoa Tokonperä noin 0,8 kilometrin etäisyydellä ja Purontaka noin 0,7 kilometrin etäisyydellä. Sähkönsiirtoreitti alkaa pohjoisessa päässään Uudenhaudankankaalla (osa-alue A) ojitetulta suoja metsäalueelta maakaapelina ja ohittaa Loukkuunnevan. Seuraavaksi johtoreitti kulkee Loukkuunjärven peltoalueen eteläpuolelta ensimmäiselle sähköasemalle (B). Tämän jälkeen sähkönsiirtoreitti kulkee ilmajohtona Isonevan turvetuotantoalueen pohjoispuolelta. Isonnevankankaan kohdalla voimajohto ylittää Isonevan turvetuotantoalueelle johtavan metsäautotien. Seuraavaksi voimajohto ylittää Kivinevan ja Toristojanpuron, kulkee metsätalousalueilla etäällä asutuksesta, ylittää Paloneva-Siliänevan turvetuotantoalueelle menevän tien ja päättyy lopulta vaihtoehtoiselle sähköasemalle A Lautakankaan ja Välirämeen alueelle Purontakan lähelle. Tästä sähkönsiirtoreitti jatkuu kohti lounasta metsäautotien vieressä, ohittaa Soidinkankaan pohjoispuolella vaihtoehtoisen sähköaseman C ja jatkaa tästä maakaapelina edelleen metsäautotietä myötäillen Määtän Hautakankaan lävitse, kulkee peltoalueiden lävitse ja kääntyy Kopsanhaudan kohdalla kohti etelää Hietapakannevaa kohti. Hietapakannevan kohdalla sähkönsiirtoreitti kääntyy kohti lounasta ja päättyy Raikoharjun-Paskonkorven alueelle Lylynevan peltoalueiden pohjoispuolelle. Asutus Sähkönsiirtoreitin läheinen asutus on esitetty kuvassa 6. Sähkönsiirtoreitin välittömässä läheisyydessä ei juuri sijaitse asutusta. Maakaapeliosuutta lähimmät loma-asunnot sijaitsevat Iso- Hongistonjärven rannalla, noin 2,1 km etäisyydellä. Vakituista asutusta ei ole maakaapelin läheisyydessä. Ilmajohto-osuutta lähin loma- ja vakituinen asutus ovat Tokonperällä noin 860 metrin etäisyydellä sähkölinjasta ja vakituinen asutus Kiviahon lähellä, noin 750 metrin etäisyydellä linjasta ja sähköasemasta A. Asutus keskittyy lähialueella Lestijokivarteen ja Härkänevan alueelle. Kuva 5. Tuulipuiston ja sähkönsiirtoreitin vaikutusalueet (2 km etäisyys)

6 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 6 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 7 Kuva 6. Asuin- ja lomarakennukset sähkönsiirtoreitin läheisyydessä. Mustin ympyröin on merkitty lähin asutus. Virkistyskäyttö Suunnitellun sähkönsiirtoreitin lähialueen metsiä käytetään lähivirkistysalueena marjastuksen, sienestyksen ja metsästyksen muodossa. Sähkönsiirtoreitin eteläosassa (E ja F-alueiden välissä) suunniteltu maakaapeli kulkee moottorikelkkareitistön lävitse, joka on myös merkitty maakuntakaavaan moottorikelkkareitin yhteystarpeena. Muita virallisia virkistysreittejä- tai alueita vaikutusalueella ei ole. Pohjoispäässään johtoreitti (maakaapeli) kulkee erämaahiihtoladun lävitse Kaavoitus Keski-Pohjanmaan maakuntakaava Toholammin kunnassa on voimassa Keski-Pohjanmaan 3. vaihemaakuntakaava. Ympäristöministeriö vahvisti kolmannen vaihemaakuntakaavan, joka ohjaa vähittäiskaupan suuryksiköiden sijoittumisen sekä erityisesti pohjavesien suojelulle ja kiviaineshuollolle merkittäviä alueita koko maakunnan alueella. Keski-Pohjanmaan maakuntakaavassa on osoitettu seuraavaa kahtakymmentä vuotta varten maakunnan tärkeimmät alueidenkäyttötarpeet, ja sen tehtävänä on ohjata kuntien kaavoitusta. Keski-Pohjanmaan 3. vaihemaakuntakaava täydentää aiemmin vahvistettuja 1. ja 2. vaihemaakuntakaavaa muodostaen yhdessä niiden kanssa Keski-Pohjanmaan kokonaismaakuntakaavan (kuva 7, taulukko 1). Kuva 7. Ote Keski-Pohjanmaan kaavayhdistelmästä ( ). Suunniteltu ilmajohto merkittynä punaisella katkoviivalla ja maakaapeliosuus mustalla katkoviivalla

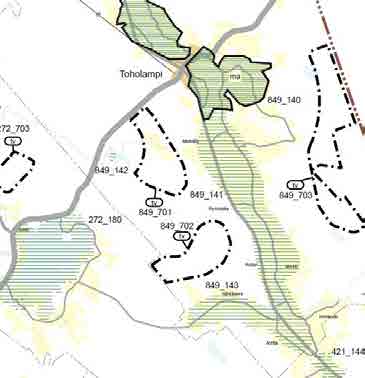

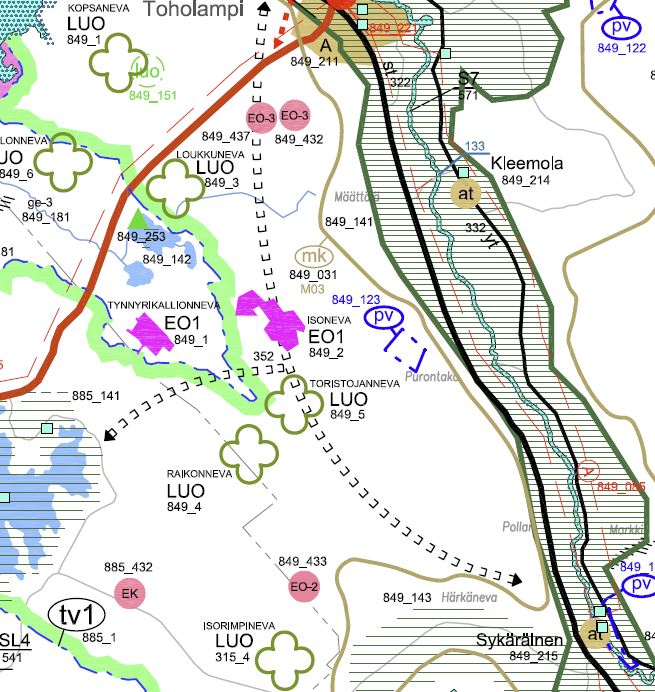

7 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 8 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 9 Taulukko 1. Keski-Pohjanmaan 3. vaihemaakuntakaavassa sähkönsiirtoreitille ja sen läheisyyteen kohdistetut kaavamerkinnät ja suunnittelumääräykset. Kulttuuriympäristön tai maiseman vaalimisen kannalta valtakunnallisesti tärkeä alue Suunnittelumääräys: Alueiden suunnittelussa ja käytössä tulee edistää maisema- ja kulttuuriarvojen sekä perinnebiotooppien ja muiden luonnonperintöarvojen säilymistä alkutuotannon toiminta- ja kehittämisedellytyksiä vaarantamatta. Kohteisiin merkittävästi vaikuttavissa hankkeissa on varattava Museovirastolle ja maakunnan liitolle tilaisuus antaa lausunto. Kulttuuriympäristön tai maiseman vaalimisen kannalta maakunnallisesti tai seudullisesti tärkeä alue Suunnittelumääräys: Alueiden suunnittelussa ja käytössä tulee edistää maisema- ja kulttuuriarvojen sekä perinnebiotooppien ja muiden luonnonperintöarvojen säilymistä alkutuotannon toiminta- ja kehittämisedellytyksiä vaarantamatta. Maaseudun kehittämisen kohdealue Kehittämisperiaatteet: Lestijokivarsi M03: Maisemallisesti arvokkaiksi osoitettuja Lestijoen varsialueita tulee kehittää nykymuotoiset taloudelliset toiminnot turvaavista, luonnontaloudellisista lähtökohdista käsin. Erityshuomio tulee kiinnittää vesistön suojelullisten arvojen turvaamiseen, virkistyskäyttömahdollisuuksien parantamiseen, maisema- ja kulttuuriympäristön hoitoon sekä uudisrakentamisen sijoitteluun ja ulkonäköön. Voimassa olevassa maakuntakaavassa suunniteltu sähkönsiirtoreitti kulkee pohjoispäässään hankeosa-alueen A suunnalla luonnon monimuotoisuuden kannalta erityisen tärkeäksi merkityn suoalueen ja kalliomurskeen ottoalueiden välistä. Sähkönsiirtoreitti kulkee maakaapelina kaavaan merkityn moottorikelkkareitin runkoreitin yhteystarpeen alitse. Keskiosassaan sähkönsiirtoreitti kulkee Lestijoenvarren maaseudun kehittämisen kohdealueen vierestä sekä pohjavesialueeksi merkityn alueen välistä. Voimajohto kulkee keskiosassaan lähellä valtakunnalliseksi merkittyä maisema-aluetta. Kyseinen merkintä on kuitenkin virheellinen ja voimajohdon kohdalla Lestijokivarsi on sen sijaan maakunnallisesti tärkeää maisema-aluetta. Tämä on korjattu 4. vaihemaakuntakaavaan. Eteläpäässään sähkönsiirtoreitti ylittää vielä moottorikelkkareitiksi merkityn reitin ja päättyy lähelle hiekka- ja sora-aineksen ottoaluetta sekä Härkänevan maakunnallisesti arvokasta maisema-aluetta. Keski-Pohjanmaan liitto on käynnistänyt 4. vaihemaakuntakaavan laatimisen keväällä Teemana 4. vaihemaakuntakaavassa on mannertuulivoiman sijoittuminen ja ohjaus maakunnan alueelle. Lisäksi kaavalla päivitetään arvokkaita maisema-alueita ja merkittäviä rakennettuja kulttuuriympäristöjä koskevat merkinnät vastaamaan voimassa olevia valtakunnallisia inventointeja. Kaavaluonnos on ollut nähtävillä ja kaavaehdotus välisenä aikana. 4. vaihemaakuntakaavaehdotus (kuva 8, taulukko 2) on asetettu uudelleen nähtäville väliseksi ajaksi. Tuulivoimaloiden alue -merkinnällä (tv) osoitetaan maakunnallisesti merkittävät tuulivoimaloiden sijoittamiseen soveltuvat alueet. Maakunnallisesti merkittävä tuulivoima-alue muodostuu vähintään kymmenestä voimalasta. Kalliomurskeen ottoalue tai ottoon soveltuva alue Hiekka- ja sora-aineksen ottoalue tai ottoon soveltuva alue Luonnon monimuotoisuuden kannalta erityisen tärkeä suoalue Suunnittelusuositus: Alueen maankäyttö tulee suunnitella ja toteuttaa niin, että tuetaan alueen luontoarvojen säilymistä kuitenkin siten, että säilyttävät toimet eivät ole maanomistajalle kohtuuttomia. Tärkeä tai vedenhankintaan soveltuva pohjavesialue Suunnittelumääräys: Alueen maankäyttöä suunniteltaessa tulee varmistua siitä, ettei toimenpiteillä vaaranneta pohjaveden määrää tai laatua. Tämä tulee ensisijaisesti hoitaa sijoittamalla riskialttiit toiminnat alueen ulkopuolelle ja toissijaisesti estämällä riskien syntyminen riittävällä vesiensuojelutoimenpiteillä. Moottorikelkkailun runkoreitin yhteystarve Turvetuotantovyöhyke 1 Suunnittelumääräys: Turvetuotannon suunnittelun lähtökohtana tulee olla turvetuotannon aiheuttaman vesistön kokonaiskuormituksen vähentäminen. Turvetuotantoalue, nykyinen Suunnittelumääräys: Turvetuotantoalueita suunniteltaessa tulee huomioida sekä pinta- että pohjavesien hyvän tilan saavuttaminen sekä valtakunnallisesti ja maakunnallisesti arvokkaiden kulttuuri-, maisema- ja luontoarvojen säilyminen. Turvetuotantoon tulee ottaa ensisijaisesti entisiin tuotantoalueisiin liittyviä soita ja jo ojitettuja soita. Kuva 8. Ote Keski-Pohjanmaan 4. vaihemaakuntakaavan 2. kaavaehdotuksesta ( ). Suunniteltu ilmajohto merkittynä punaisella katkoviivalla ja maakaapeliosuus mustalla katkoviivalla. Virkistys-/matkailukohde

8 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 10 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 11 Taulukko 2. Keski-Pohjanmaan 4. vaihemaakuntakaavassa sähkönsiirtoreitille ja sen läheisyyteen kohdistetut kaavamerkinnät ja -määräykset. Tuulivoimaloiden alue. Osa-aluemerkinnällä osoitetaan maakunnallisesti merkittävät tuulivoimaloiden sijoittamiseen soveltuvat alueet. Maakunnallisesti merkittävä tuulivoima-alue muodostuu vähintään kymmenestä voimalasta. Valtakunnallisesti arvokas maisema-alue. Suunnittelumääräys: Alueiden käytön suunnittelussa tulee varmistaa maisema- ja kulttuuriarvojen sekä perinnebiotooppien ja muiden alueelle ominaisten luontoarvojen säilyminen alkutuotannon toiminta- ja kehittämisedellytyksiä vaarantamatta. Maakunnallisesti tai seudullisesti arvokas maisema-alue. Suunnittelumääräys: Alueiden käytön suunnittelussa tulee varmistaa maisema- ja kulttuuriarvojen sekä perinnebiotooppien ja muiden alueelle ominaisten luontoarvojen säilyminen alkutuotannon toiminta- ja kehittämisedellytyksiä vaarantamatta. Valtakunnallisesti merkittävä rakennettu kulttuuriympäristö (RKY). Vaihemaakuntakaavassa suunniteltu sähkönsiirtoreitti sijoittuu pohjoispäässään Toholampi läntinen B -tuulivoima-alueen sisään (tv 849_701). Keskiosassaan sähkönsiirtoreitti sijoittuu Lestijokivarren maakunnallisesti arvokkaan maisema-alueen länsipuolelle. Eteläisessä osassaan sähkönsiirtoreitti sijoittuu Toholampi läntinen A -tuulivoima-alueelle (tv 849_702). Toholammin kuntataajaman etelä- ja pohjoisosa on merkitty valtakunnalliseksi arvokkaaksi maisema-alueeksi. Yleiskaavat ja asemakaavat Sähkönsiirtoreitillä ei ole voimassa olevia yleis- tai asemakaavoja. Sähkönsiirtoreitin itäpuolelle, lähimmillään Purontakan alueelle, sijoittuu Lestijokilaakson osayleiskaava, joka on tullut lainvoimaiseksi toukokuussa Sähkönsiirtoreitin eteläpuolelle sijoittuu puolestaan ehdotusvaiheessa oleva Härkänevan osayleiskaava-alue. Toholammin kunta on käynnistänyt osayleiskaavan laatimisen Länsi-Toholammin tuulivoimapuistona alueelle. Länsi-Toholammin tuulivoimapuiston osayleiskaavan osallistumis- ja arviointisuunnitelma on ollut nähtävillä Länsi-Toholammin tuulipuiston osayleiskaavaluonnos tullaan asettamaan nähtäville samaan aikaan hankkeen YVA-selostuksen kanssa Maanomistus Suunniteltu sähkönsiirtoreitti on pääosin Toholammin evankelis-luterilaisen seurakunnan ja yksityisten maanomistajien hallinnassa. 3.2 Vaikutusten arviointi ja merkittävyys Vaikutukset maankäyttöön Ilmajohto-osuus Suunniteltu voimajohto sijoittuu koko matkaltaan, noin 7 kilometrin pituudelta, uuteen johtokäytävään. 110 kv:n ilmajohto rajoittaa maankäyttöä 26 m levyisellä johtoaukealla sekä 2x10 m reunavyöhykkeellä koko sähkönsiirtoreitin matkalta. Voimajohtojen alle jäävät alueet pysyvät maanomistajan omistuksessa ja hallinnassa, mutta linja rajoittaa kuitenkin rakentamis- ja metsätaloustoimintaa johtoalueella. Rakennusrajoitusalue ratkaistaan hankkeen lupamenettelyssä. Johtoaukealla tai sen läheisyydessä ei saa harjoittaa sellaista toimintaa, josta saattaa koitua vaaraa voimajohdon käytölle ja kunnossa pysymiselle. Johtoaukealle tai sen välittömään läheisyyteen ei saa ilman erityistä lupaa rakentaa rakennuksia eikä sijoittaa rakennuksia tai muita yli 2 metriä korkeita rakenteita tai laitteita. Noin 26 metriä leveällä johtoaukealla puusto raivataan säännöllisin väliajoin ja noin 2x10 metriä leveällä reunavyöhykkeellä puusto pidetään matalana. Metsätaloudelle aiheutuu haittaa menetetyn metsätalousmaan kautta. Voimajohtoaluetta ei voida jatkossa käyttää metsänkasvatukseen. Maanviljelyyn hanke vaikuttaa lähinnä voimajohdon rakentamisen aikana. Rakentamistoimien jälkeen viljely voi jatkua ennallaan uusia pylväspaikkoja lukuun ottamatta. Voimajohdon alla voi liikkua työkoneella, kun pysytään voimajohtorakenteista vähintään kolmen metrin etäisyydellä. Muihin elinkeinoihin hankkeesta ei katsota aiheutuvan merkittäviä vaikutuksia. Voimajohdon aiheuttamat taloudelliset menetykset korvataan maanomistajille. Maksettavan lunastuskorvauksen suuruuden määrittelee ja päättää lunastustoimikunta. Voimajohdon läheisyydessä sijaitsevat mahdolliset puhelin-, vesi- ja viemärilinjat selvitetään yleissuunnittelun yhteydessä ja otetaan tarvittaessa huomioon pylväspaikkamäärittelyssä. Voimajohdon keskeisimmät vaikutukset maankäyttöön kohdistuvat maa- ja metsätalouden muuttumiseen ilmajohtojen johtokäytäviksi. Vaikutukset ovat hankkeen elinkaarta ajatellen pitkäkestoiset, mutta ne kohdistuvat kokonaisuudessaan melko pienelle alueelle. Asumiselle ja virkistyskäytölle vaikutuksia aiheutuu lyhytaikaisesti rakentamistoimenpiteistä. Voimajohdon ollessa käytössä vaikutukset ovat hyvin pieniä ja käsittävät lähinnä vain joidenkin toimenpiteiden rajoitukset johtoaukealla. Vaikutuksia asutukseen ja virkistyskäyttöön on arvioitu tarkemmin luvussa 5.2. Tuulipuistohankkeen päätyttyä voimajohdon rakenteet voidaan poistaa käytöstä tai jättää paikalleen täydentämään paikallista sähköverkkoa. Mikäli voimajohdon rakenteet puretaan, vapautuu voimajohtoalue muuhun käyttöön. Maakaapeli-osuus Maakaapeloinnin vaikutukset maankäyttöön ovat ilmajohtoa selvästi vähäisempiä. Maakaapelin vaatima johtoalue on huomattavasti ilmajohtoa pienempi. Rakennustyön ajaksi metsäalueelle raivataan noin metrin levyinen kaapelikaivannon työalue, josta johtoalueen osuus on 4-6 metriä. Kaapelikaivannon työalueen puusto poistetaan ennen kaapelin asentamista. Maakaapelilla on maankäyttörajoituksia noin 7 10 metrin leveydeltä; niiden päällä ei saa kasvaa isoja puita. Puusto poistetaan tasaisin väliajoin. Teiden läheisyydessä kaapelit pyritään asentamaan teiden viereen tai tierakenteeseen. Etäisyysvaatimukset maakaapeloinnin ja asutuksen välillä ovat merkittävästi pienemmät kuin ilmajohtona toteutettavassa sähkönsiirtoyhteydessä. Peltoalueella maakaapelin asennus pyritään tekemään viljelykauden ulkopuolisena ajankohtana, viljelyvahinkojen välttämiseksi. Maakaapelit pyritään asentamaan pellon tai ojien laitaan, missä niistä on mahdollisimman vähän haittaa pellon omistajalle. Maakaapeliosuuden suunnittelussa otetaan huomioon myös peltoalueiden olemassa olevat ja suunnitellut salaojitukset sekä ojitukset. Peltojen salaojaputket asennetaan tyypillisesti noin metrin syvyyteen. Peltoalueilla maakaapelointi asennetaan normaalisti noin 1,5 metrin syvyyteen. Kaivannon viljelyyn käytettävä pintamaa-aines ja syvemmällä sijaitseva maa-aines erotellaan omiin kasoihin. Tämän johdosta peltoalueella kaapelikaivannon työalue on hieman leveämpi, noin metriä. Mikäli salaojaputkia täytyy siirtää maakaapeloinnin tieltä, tulee putkiston korjaamisen suunnittelu tehdä ennen rakentamista ja varsinainen korjaustoimenpide välittömästi rakentamisen yhteydessä. Maakaapelin asentamisen jälkeen viljelytoimenpiteitä voi peltoalueella jatkaa normaalisti. Maakaapelin asentamisesta aiheutuvat haitat korvataan maanomistajille, mikäli maakaapeli rajoittaa maa-alan myöhempää käyttöä. Maakaapelireittejä suunniteltaessa haittoja pyritään kuitenkin ennakoimaan ja siten vähentämään. Suurjännitekaapeleiden tekninen elinikä on yleensä noin 40 vuotta. Maakaapeleita ei normaalisti kaiveta ylös käytön päätyttyä

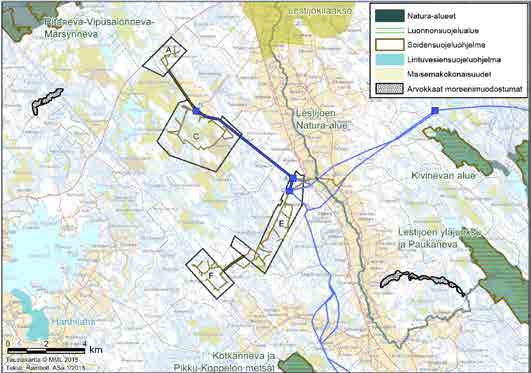

9 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 12 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS Vaikutukset kaavoitukseen Sähkönsiirron järjestäminen ei sinänsä edellytä alueen kaavoittamista, mutta kyseessä olevat toiminnot on kuitenkin merkittävä kaavoihin ja otettava huomioon alueen muun maankäytön suunnittelun yhteydessä. Sähkönsiirtoa varten tarvittavat yhteydet merkitään valmisteilla oleviin osayleiskaavoihin kaava-alueen osalta. 4. LUONNONYMPÄRISTÖ 4.1 Nykytila Maa- ja kallioperä Sähkönsiirtoreitin kallioperä koostuu pääosin granodioriitista (keltainen mustalla pisterasterilla) ja graniitista (vaaleanpunainen). Pienemmältä osin kallioperä koostuu vulkaniitista (harmaa) ja mafisesta vulkaniitista (vihreä). Sähkönsiirtoreitin maaperä koostuu pääosin moreenimaista (oranssi) ja turvemaista (harmaa, sininen) (kuva 9). Sähkönsiirtoreitin varrelle ei sijoitu arvokkaita, luokiteltuja kallio- ja maaperämuodostumia (Oivatietokanta). Kuva 10. Sähkönsiirtoreitin läheisyydessä sijaitsevat pohjavesialueet. Sähkönsiirtoreitillä ei ole maastokäyntien ja karttatarkastelujen perusteella tiedossa luonnontilaisia pienvesiä. Sähkönsiirtoreitti ylittää lukuisia pienempiä kaivettuja pelto- ja metsätalousojia sekä keskiosassa Toristojanpuron, joka on perattu Kasvillisuus- ja luontotyypit Lähtötiedot ja arviointimenetelmät Kuva 9. Sähkönsiirtoreitin kallioperäolosuhteet (vasemmalla) ja maaperäolosuhteet (oikealla) (GTK 2014). Suunniteltu ilmajohto merkittynä punaisella katkoviivalla ja maakaapeliosuus mustalla katkoviivalla Pohja- ja pintavedet Sähkönsiirtoreitti kulkee Hirsikankaan ( A) vedenhankintaa varten tärkeän (I-luokka) pohjavesialueen vierestä (kuva 10). Lähimmillään voimajohto kulkee noin 25 metrin etäisyydellä pohjavesialueen pohjoispuolella. Hirsikankaan pohjavesialueen kokonaispinta-ala on 0,66 km 2 ja arvio muodostuvan pohjaveden määrästä on 100 m 3 /d. Hirsikankaan pohjavesialue on kallio-/moreenialue, joka viettää Lestijokilaaksoon päin. Alueen pohjavesi muodostuu Hirsikankaalla ja päävirtaussuunta on Lestijokilaaksoon päin, missä osa pohjavedestä purkautuu lähdepaikoissa. Muodostumisalue on luonnontilassa. Pääosa (90 %) käyttöön saatavasta pohjavedestä tulee lähteestä ja noin 10 % saadaan lähistöllä sijaitsevasta porakaivosta (Oiva-tietokanta). Kaikki Länsi-Toholammin tuulivoimapuiston liittyvät suunnittelut sähkönsiirtoreitit on tutkittu maastossa. Arvioinnin kannalta keskeiset luontoselvitysten tulokset on kerrottu kaikkien tutkittujen reittiehdotusten (A, B ja C alavaihtoehtoineen) osalta omissa selvitysraporteissaan. Luontoselvitysten tarkoituksena on ollut selvittää esiintyykö suunnitelluilla voimalinjareittivaihtoehdoilla suojeltuja luontotyyppejä tai elinympäristöjä, kulttuurimaisemallisesti merkittäviä kohteita tai uhanalaisia tai harvalukuisia eläin- tai kasvilajeja. Tällaisiksi katsottavia ovat mm. 1) Luonnonsuojelulain 1096/ luvun 29 mukaiset luontotyypit 2) Metsälain 1093/ luvun 10 mukaiset tärkeät elinympäristöt 3) Vesilain /587 2 luvun 11 mukaiset luonnontilaisina säilytettävät kohteet 4) Perinnebiotoopit tai niihin rinnastettavat kohteet (MRL 5 ) 5) Uhanalaiset luontotyypit (luonnon monimuotoisuus) (MRL 5 ) 6) Luontodirektiivin liitteen IV lajit (liito-orava, saukko ja viitasammakko) LsL 49 7) Uhanalaiset- ja erityisesti suojeltavat lajit LsL 39, LsL 46, LsL 47 8) Suurien petolintujen pesäpuut LsL 39 9) Luontodirektiivin liitteen IVb (92/43/ETY) kasvit ja liitteen I (79/409/ETY) lintulajit 10) Linnustollisesti, alueellisesti tai paikallisesti arvokkaat vesistöt, kosteikot ja peltoalueet 11) Silmälläpidettävät, alueellisesti uhanalaiset tai kansainväliset vastuulajit 12) Rauhoitetut kasvilajit LsL 42, LSA liite 3a ja 3b 13) Luonnonmuistomerkit LsL

10 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 14 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 15 Maastoselvityksessä tavanomainen luonto selvitettiin yleispiirteisesti ja tarkemmin keskityttiin arvokkaisiin luontokohteisiin. Edellä mainituilla lajeilla ja elinympäristöillä on erityisestä arvoa luonnon monimuotoisuuden turvaamisessa, ja ne tulee huomioida maankäytön suunnittelun yhteydessä. Maastokartoituksen lisäksi työssä on käytetty olemassa olevaa tietoa. Uhanalaistiedot on tarkistettu Suomen ympäristökeskuksen (SYKE) Eliölajit tietokannasta ( ). Tiedot suojelualueista sekä -ohjelmista on saatu ympäristöhallinnon OIVA -ympäristö- ja paikkatietopalvelusta. Keski-Pohjanmaan ja Pohjois-Pohjanmaan maakuntakaavan aluevaraukset on tarkistettu kaavakartoilta ja liitoilta projektin aikana. Lajistotietoa on tarkistettu myös Hatikasta (Helsingin yliopiston luonnontieteellisen keskusmuseon havaintotietokanta). Maastoselvityksiä ovat olleet laatimassa luontokartoittaja Mika Sievänen ja luontokartoittajat (EAT) Marika Vahekoski, Marjo Lindberg ja Petri Hertteli. Tulokset Kasvimaantieteellisessä jaottelussa suunnittelualue sijoittuu pääosin keski-boreaaliselle havumetsävyöhykkeelle. Kasvukauden pituus Keski-Pohjanmaalla on vuorokautta lämpösummakertymän ollessa noin 1050 C. Lestijokivarren lehtomaista vyöhykettä lukuun ottamatta metsät ovat yleensä karuja ja mäntyvaltaisia. Myös karut ja ojitetut suot ovat alueelle luonteenomaisia, ja niitä esiintyy enemmän selännealueilla. Luonnontilaisia reheviä soita ei tarkastelluilla sähkönsiirtoreiteillä esiinny. Sähkönsiirtoreitin metsäalueet ovat metsätalouskäytössä (kuva 12). Sähköasemat A, B ja C sijoittuvat tuulivoimahankealueiden sisälle ja niiden sijoituspaikat ovat kuivahkon kankaan varttuvaa männikköä ja kuivahkon kankaan taimikkoa. Kivennäismaapohjaiset metsät ovat pääosin puolukkatyypin (VT) kuivahkon kankaan kivikkoisia kangasmetsiä ja puolukkamustikkatyypin (VMT) kangasmetsiä. Kangasmetsät erottuvat ympäröivistä turvemaista ja rajautuvat yleensä selkeästi turvemaita ympäröiviin ojituksiin. Ojittamattomat suoalueiden osat ovat puustoisia isovarpurämeitä lukuun ottamatta Loukkuunnevan rahkarämeistä itäosaa, jota sähkönsiirtoreitti sivuaa. Ympäröivä ojitus ja turvetuotanto ovat vaikuttaneet Loukkuunnevan itäreunaan kuivattavasti. Suunnitellulla reitillä ei ole mainittavia korkeita kalliopaljastumia, jyrkänteitä eikä rotkoja. Kuva 11. Kartta- ja ilmakuva-analyysin esimerkinomainen kuva voimalinjareittikokonaisuudelta. Sähkönsiirtoreiteillä luonnonsuojelullisesti ja lajistollisesti arvokkaimmiksi arvioidut kohteet kuvioitiin kartalle ennakkoon ilmakuvien sekä karttojen perusteella (kuva 11). Kuviointi ja maastokäynnit tehtiin pääsääntöisesti suojelualueiden ja -ohjelmien ulkopuolisille kohteille, joille sähkönsiirtoreiteistä aiheutuu todennäköisimmin muutospainetta. Jo ilmakuva- ja karttatarkastelun perusteella voitiin todeta, että suunnitellut sähkönsiirtoreitit sijoittuvat pääsääntöisesti metsätalousalueille. Uhanalaisen ja harvalukuisen lajiston poissulkeminen pelkän ilmakuvatarkastelun perusteella ei kuitenkaan ole aukotonta ja arvokkaiksi arvioidut luontokohteet inventoitiin maastossa vuosina Maastokäynnit ajoittuivat: , 6.4, 15.4, 15.5 ja ja muuttuneiden sähkönsiirtoreittien osalta , Yhteensä sähkönsiirtoreitillä maastotöihin käytettiin aikaan noin 55 tuntia. Sähköasemien muuttuneet paikat ja tuulivoima-alueen (osa-alueen E pohjoisosassa) sisällä muuttuneet reittivaihtoehdot on tarkastettu maastossa sulan maan aikana selvitysten pääpainon ollessa arvokkaiden luontotyyppien tarkastelussa ja potentiaalisten liito-orava-kohteiden inventoinnissa. Maastokäynneillä suunnitellut linjakäytävät käveltiin kokonaisuudessaan läpi. Kasvillisuus- ja luontotyypit tarkistettiin ilmakuva-analyysin pohjalta 50 metrin säteellä suunnitellusta voimalinjasta ilmajohdon osalta tai kauempaakin, mikäli arvokkaita luontokohteita arvioitiin esiintyvän. Kuva 12. Maanpeitteet ja maankäyttö linjareiteillä. Suunniteltu sähkönsiirtoreitti lähtee Loukkuunnevan pohjoispuolelta, tuulivoimaosa-alueelta A. Tuulivoimaosa-alueiden A ja C välinen osuus sähkönsiirrosta tapahtuu maakaapelilla. Reitti sivuaa keskiosiltaan ojittamatonta Loukkuunnevaa sen pohjoisosasta. Linjaus kulkee Loukkuunjärven laajan viljelyskäytössä olevan pellon lounaispuolta. Pellon reunassa suunnitellulla reitillä on paikoin kapea kuivahkon kankaan kuusikkoreunus, joka jatkuu harvahkona mäntyvaltaisena sekametsänä reitin alueella (kuvat 13 ja 14)

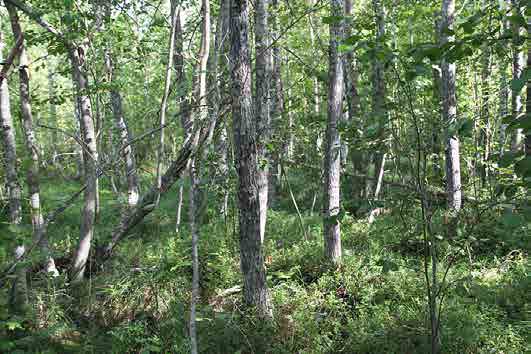

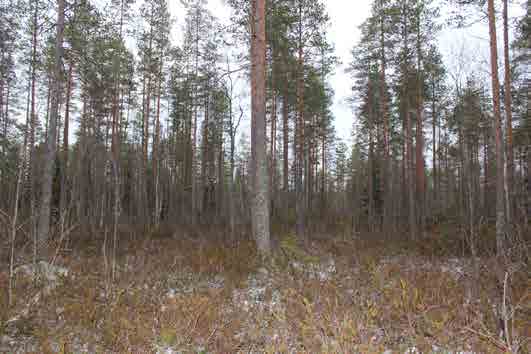

11 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 16 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 17 jen rämeiden läpi. Siankarvikon kohdalla reitti kulkee kangasmetsäselänteellä ja ylittää peratun Toristojanpuron (kuva 15). Toristojanpuron kaakkoispuolella esiintyy mäntyvaltaisia isovarpurämeitä (kuva 16). Kuva 13. Loukkuunjärven peltojen lounaispuolella, kivikkoisella moreenimaalla kasvavaa harvennettua mäntyvaltaista puolukkatyypin (VT) kangasmetsää. Kuva 15. Toristojanpuron perattua uomaa. Kuva 14. Loukkuunjärven pellonreunan kuusikkoa. Sähköasema B sijoittuu talousmetsän ja hakkuuaukion reunalle. Reitti jatkuu Isonnevankankaan kautta kaakkoon. Isonnevankankaan kohdalla reitti ohittaa kaksi metsälakikohdetta noin 350 m etäisyydellä (liitteen 1 tarkkakartalla kohde nro 4 ja 5). Kivinevan kohdalla reitti kulkee ojitettu- Kuva 16. Mäntyvaltaista isovarpurämettä Toristojanpuron kaakkoispuolella. Kusiaispesänkankaan varttuvien puolukkatyypin kankaiden ja ojitettujen turvekankaiden kautta kulkiessa linjaus ohittaa lähimmillään noin 200 m etäisyydellä lounaaseen lähteen (mahdollisia

12 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 18 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 19 vesilaki- ja metsälakikohteita, liitteen 1 tarkkakartalla kohde nro 6). Sähköaseman A ja C paikat ovat puolukkatyypin VT kuivahkoa kangasta (kuva 17). Sähköaseman C kohdalla sijaitsee nuorta taimikkoa ja sähköaseman A kohdalla harvennettua varttunutta männikköä. Sähköasemasta A koilliseen, noin 520 m päässä, sijaitsee lähde (mahdollinen vesi- ja metsälakikohde, liitteen 1 tarkkakartalla kohde nro 7). Isonnevankankaan kohdalla reittilinjaus ohittaa noin 350 m etäisyydellä kaksi metsälailla suojeltua metsäaluetta (lehtokorvet sekä rehevät lehtolaikut, liitteen 1 tarkkakartalla kohde nro 4 ja 5) (kuva 18). Kuva 17. Puolukkatyypin (VT) kangasmetsää suunnitellun LÄTO SA kohdalla. Kuva 18. Isonnevankankaalla on kaksi metsälailla suojeltua metsäaluetta, jotka ovat lehtokorpea ja lehtomaista kangasta. Sähköasemien A ja C välillä linjaus seuraa metsätietä ja sijoittuu metsätalouskäytössä oleville varttuneille tai nuorille mäntyvaltaisille kankaille tai turvekankaille. Tuulivoimahankeosa-alueiden E ja F välinen sähkönsiirto tapahtuu maakaapelilla ja sijoittuu suurelta osin olemassa olevan tien varteen ja harvennetuille sekä ojitetuille rämeille (IRmu) ja turvekankaille. Uhanalaiset luontotyypit Sähkönsiirtoreitillä ei havaittu uhanalaisia luontotyyppejä. Isonnevankankaan kohdalla reittilinjaus ohittaa noin 350 m etäisyydellä kaksi metsälailla suojeltua metsäaluetta (lehtokorvet sekä rehevät lehtolaikut, liitteen 1 tarkkakartalla kohde nro 4 ja 5). Nuori luonnontilaisenkaltainen lehtomainen kangas on Etelä-Suomessa vaarantunut luontotyyppi (VU). Lehtokorpi on Etelä- Suomessa erittäin uhanalainen luontotyyppi (EN). Lailla suojellut luontokohteet Sähkönsiirtoreitillä ei havaittu Metsälain 10 tarkoittamia erityisen arvokkaita luontokohteita, vesilain 2. luvun 11 mukaisia pienvesistöjä eikä luonnonsuojelulain 29 kohteita. Voimajohtoreitin varrella sijaitsee lähimmillään 200 m etäisyydellä kaksi lähdettä (liitteen 1 tarkkakartalla kohde nro 6 ja 7). Lähteet ovat mahdollisesti luonnontilaisia tai luonnontilaisen kaltaisia, eli mahdollisia metsälain kohteita (lähteiden, purojen ja norojen välittömät lähiympäristöt). Lähteet sijaitsevat varttuneessa kangasmetsässä sekä kangasmetsän ja suon reunalla. Lähteiden välittömässä läheisyydessä ei ole ojituksia. Mikäli lähteiden ominaispiirteisiin kuuluu lähdelampi ja/tai lähdenoro, ne voivat kuulua lisäksi vesilain piiriin. Kohteiden sijoittuessa etäälle johtoreitistä, niitä ei inventoitu maastossa. Luokkuunnevan puustoisessa koillisosassa (Hankeosa-alueiden A-C väillä) maakaapelilinjaus sijoittuu rahkarämemuuttumalle. Kemerarahoituksella toteutettava vesiensuojelukosteikkohanke kaivettuine altaineen, sijoittuu maakaapelointireitin varrelle. Tuulivoimahankealueiden sisäinen sähkönsiirto Tuulivoimahankealuekokonaisuus koostuu neljästä osa-alueesta (A,C,E,F), joille on laadittu erillinen luontoselvitys taustana hankkeen ympäristövaikutusten arvioinnille. Hankealueiden sisällä olevilta osin sähkönsiirrosta aiheutuvat luontovaikutukset arvioidaan hankkeen arviointiselostuksessa. Hankealueiden sisällä voimalapaikkojen välillä sähkönsiirtoon käytetään maakaapelointia. Tuulivoimahankealueiden sisälle sijoittuvat monimuotoisuuden kannalta arvokkaat luontokohteet on huomioitu tuulivoimahankealueille laaditussa kasvillisuusselvityksessä ja niihin kohdistuvat vaikutukset arvioitu hankkeen ympäristövaikutusten arviointiselostuksessa Linnusto ja muu eläimistö Linnusto Sähkönsiirtoreittien maastoselvitysten yhteydessä kiinnitettiin huomiota erityisesti uhanalaisiksi luokiteltuihin lajeihin, Euroopan Unionin lintudirektiivin liitteen I mukaisiin lajeihin sekä Suomen kansainvälisiin vastuulajeihin. Lisäksi arvioitiin elinympäristöjen laatua linnuston kannalta sekä kartalla että maastossa. Länsi-Toholammin tuulivoimapuistoalueen ulkopuolella linjareitille sijoittuvat erityisesti potentiaalisesti arvokkaat linnustoalueet kartoitettiin ja suotuisissa sääolosuhteissa. Erityisseurannassa olevien petolintulajien (sääksi, kotkat ja muuttohaukka) pesäpaikkatiedot tiedusteltiin Metsähallitukselta, Luonnontieteelliseltä keskusmuseolta sekä WWF:n merikotkatyöryhmältä

13 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 20 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 21 Länsi-Toholammin tuulipuiston hankealueen ulkopuolella sähkönsiirtoreittien linnusto on tyypillistä havumetsien ja puustoisten soiden lajistoa. Reitiltä eikä sen läheisyydestä löydetty isojen petolintujen pesiä. Huomionarvoisimpia lajihavaintoja olivat laulujoutsen (D = lintudirektiivin liitteen 1.laji, V = Suomen kansainvälinen vastuulaji), kurki (D), teeri (NT = silmällä pidettävä, D, V), liro (RT = alueellisesti uhanalainen, D, V) ja järripeippo (RT). Erityisseurannassa olevien petolintulajien, muuttohaukan, maakotkan ja sääksen, viimeisen viiden vuoden aikana käytössä olleet pesäpaikat sijoittuvat lähimmilläänkin yli kolmen kilometrin etäisyydelle suunnitellusta sähkölinjasta. Lisäksi suojelullisesti merkittäviä lajeja on havaittu tuulivoimapuiston selvitysten yhteydessä (ks. Länsi-Toholammin tuulipuiston YVA-selostus), joita tässä yhteydessä ei erikseen tarkastella. Tämä johtuu siitä, että hankealueiden sisällä sähkönsiirtoon käytetään lähes pelkästään maakaapelointia, mikä ei juuri aiheuta linnustovaikutuksia. Muuttolinnuilla linjareitin mahdollisten linnustovaikutusten kannalta huomionarvoisimpia ovat suurten lintulajien (joutsenten, hanhien ja kurkien) kerääntymäalueet, joita tyypillisesti voivat olla laajat pelto- tai suoalueet sekä kosteikot. Vuonna 2013 tuulivoimahankkeen yhteydessä tehtyjen maastoselvitysten perusteella sähkölinjan vaikutusalueella Toholammin ja Lestijärven välillä kertyy syysmuuttoaikaan satoja kurkia ja pienemmissä määrin joutsenia. Suurten lintujen käyttämistä ruokailualueista suunnitellun sähkölinjan varteen sijoittuu Loukkuunnevan suot ja pellot. Havaintojen mukaan samanarvoisia ruokailupeltoja on tasaisesti Lestijoen varressa ja parvien ruokailualueet vaihtelevat tiuhaan. Syksyllä 2013 suuri osa pelloilla ruokailevista kurjista ja joutsenista käytti Loukkuunnevaa yöpymisalueena, jonne Isonevalta käsin enimmillään noin 350 kurkea (20.9.) ja 50 joutsenta (24.9.) havaittiin suuntaavan auringonlaskun aikaan. Valtakunnallisesti arvokkaiksi luokitelluista lintualueista (FINIBA) (Leivo ym. 2002) ainoa lähelle sähkölinjareittejä sijoittuva on Kälviän Toholammin rajaseudun suot (Toholampi, Kannus, Kokkola), johon linjareitiltä etäisyyttä lähimmillään on noin kaksi kilometriä. Laajalle ulottavan ja hajanaisen Kälviän Toholammin rajaseudun soiden FINIBA-alueen pinta-ala on 6366 hehtaaria ja se on suurelta osin suojeltu. FINIBA-kohteet on valittu tiettyjen lajitason kriteerirajojen perusteella, jotka Kälviän-Toholammin rajaseudun soiden kohdalla ylittyvät pikkukuovin (30 70 paria) ja valkoviklon (21 50 paria) pesimäkantojen kohdalla. MAALI-alueet ovat maakunnallisella tasolla arvokkaiksi todettuja lintujen pesimä- tai kerääntymisalueita. Keski-Pohjanmaan lintutieteellisen yhdistyksen alueella MAALI-alueiden valintaprosessi on kesken. Alustavasti (Keski-Pohjanmaan lintutieteellinen yhdistys, suull.) sähkölinjareitin varrella kriteerit täyttyvät Loukkuunnevan kohdalla. Loukkuunnevalla on myös Kemera-kosteikkohanke (kohta ), joka osuus sähkönsiirtoreitille. Viitasammakko Viitasammakkoselvitys tehtiin , jolloin väillä kartoitettiin Isoimmat ojat, Toristojanpuro ja Loukkuunnevanseutu. Lajista ei tehty havaintoja. Laji saattaa kuitenkin esiintyä Loukkuunnevalla tai kosteikkohankkeen kaivetuissa altaissa Loukkuunnevan koillispuolella. Sähkölinjareitiltä ei löydetty, muita viitasammakolle soveliaita elinympäristöjä maastoselvitysten tai ilmakuvatarkastelun yhteydessä. Muu eläimistö Sähkönsiirtoreitin ja tuulivoimahankealueen eläimistöä on tarkemmin kuvattu tuulivoimahankkeen ympäristövaikutusten arviointiselostuksen yhteydessä. Alueen muu eläinlajisto koostuu yleisestä lajistosta, hirvieläimistä ja satunnaisesti laajoilla reviireillään ohikulkevista suurpedoista Luonnonsuojelualueet Natura 2000-suojeluohjelman alueista (kuva 19) lähimmäksi sähkönsiirtoreittiä sijoittuu Lestijoen Natura-alue (FI , SCI) lähimmillään noin yhden kilometrin etäisyydelle reitin itäpuolelle. Seuraavaksi lähin Natura-alue on noin 5 km luoteeseen päin sijoittuva Ritaneva-Vipusalonneva- Märsynnevan Natura-alue (FI , SPA/SCI), joka kuuluu suurelta osin myös soidensuojeluohjelma-alueisiin. Lähimmillään noin 5,5 km sähkönsiirtoreitistä etelään sijaitsee Kotkannevan ja Pikku-Koppelon metsien Natura-alue (FI , SCI), joka kuuluu myös soidensuojeluohjelma-alueisiin ja yksityisten maalla oleviin suojelualueisiin. Noin 3 kilometrin etäisyydellä koillisessa sijaitsee maisemansuojeluohjelma-alueisiin kuuluva (MAO100113) Lestijokilaakson valtakunnallisesti arvokas maisema-alue. Liito-orava Liito-oravaselvityksen tarkoituksena oli kartoittaa selvitysalueen liito-oravaesiintymät sekä kirjata ylös lajille soveltuvat metsäalueet, kuten vanhat kuusisekametsät, haavikot metsiköissä ja pellonreunoissa ja puronvarsikuusikot. Potentiaaliset kohteet arvioitiin ja kuvioitiin kartalle ennakkoon ilmakuvien sekä karttojen perustella. Kuviot tarkistettiin ja inventoitiin maastokäynneillä keväällä Liito-oravan kannalta soveltuvat metsiköt tutkittiin papanakartoitusmenetelmällä liito-oravan ruokailu- ja pesimäpaikoiksi sopivien järeiden puiden ja puuryhmien alta, sekä inventoimalla mahdollisia luonnonkoloja ja risupesiä. Lisäksi havainnoitiin syönnösjälkiä sekä virtsajälkiä niille soveltuvilla kohteilla. Lisäksi merkkejä liito-oravan esiintymisestä etsittiin myös muiden selvitysten yhteydessä. Olemassa olevat liito-oravatiedot tarkistettiin ympäristöhallinnon Eliölajittietojärjestelmästä (poiminta ). Havaintoja voimalinjareittien läheisyydessä ei järjestelmässä ole. Sähkönsiirtoreiteille laadittiin liito-oravakartoitus maastossa 6.4 ja Tutkitulta reittilinjaukselta ei tehty havaintoja liito-oravasta, eikä millään reitin osalla esiintynyt pesäpuuksi sopivia vanhoja koloisia haapoja, lahopuuta tai muita kolopuita. Selvitetyn sähkönsiirtoreitin metsäiset alueet ovat pääosin puolukkatyypin mäntyvaltaista kangasta, joilla liitooravan vaatimaa lehtipuuta (koivua ja haapaa) sisältävää kuusikkoa, ei riittävän laajana esiinny. Lähin liito-oravaesiintymä sijaitsee yli 500 metrin etäisyydellä (tuulivoimahankkeen osa-alueella F) Vellikankaan ja Raikonharjun Jyrkänkallion väliin sijoittuvassa kuusikossa ja se on huomioitu tuulivoimahankkeen ympäristövaikutusten arviointiselostuksessa. Kuva 19. Luonnonsuojelualueet sähkönsiirtoreitin läheisyydessä

14 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 22 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS Vaikutusten arviointi ja merkittävyys Vaikutukset maa- ja kallioperään Voimajohtopylväiden pystytyksen ja maakaapelien maahan asennuksen yhteydessä sähkönsiirtoreitillä tehdään maanrakennustöitä, kun pylväiden perustuksia ja maakaapeliuria varten maata poistetaan/siirretään pienialaisesti. Lisäksi sähkönsiirtoreitille saatetaan rakentaa tai kunnostaa jonkin verran huoltoteitä. Toiminnan aikana sähkönsiirrolla ei ole vaikutuksia kallio- ja maaperään. Hankealueen maa- ja kallioperäolosuhteet ovat alueellisesti tyypillisiä. Lisäksi maa- ja kallioperään kohdistuvat vaikutukset ovat hyvin pienialaisia ja vaikutus arvioidaan kokonaisuudessaan vähäiseksi Vaikutukset pohjavesiin ja vesistöihin Sähkönsiirtoreitin läheisyydessä ei ole Hirsikankaan pohjavesialuetta lukuun ottamatta muita luokiteltuja pohjavesialueita. Suunniteltu voimajohto (ilmajohto) kulkee Hirsikankaan vedenhankintaa varten tärkeän (I-luokka) pohjavesialueen vierestä lähimmillään noin 25 metrin etäisyydellä. Voimajohtojen pylväät rakennetaan betonilaatoille alle kahden metrin syvyyteen ja niitä ei sijoiteta varsinaiselle muodostumisalueelle, jolloin rakenteet eivät vaikuta pohjaveden laatuun. Tarkemmassa pylväspaikkojen suunnittelussa pohjavesialueen tuntumaan pohjaveden korkeustasot tulisi vielä selvittää, jotta voidaan varmistua, että pohjaveden ja rakenteiden väliin jää riittävä suojakerros. Kaivutöissä pohjaveden ylimmän pinnan ja maanpinnan väliin tulisi jättää vähintään 1,5 metriä paksu suojakerros. Voimajohtorakenteissa ei käytetä haitallisia aineita, jotka voisivat joutua maaperään ja sitä kautta pohjaveteen. Rakentamisvaiheessa maaperään voi onnettomuuden tai laitteiden rikkoutumisen takia joutua vähäisiä määriä koneissa käytettävää polttoainetta tai öljyä. Muuten rakentamisen aikana ei käsitellä haitallisia aineita. Pohjavesialueen lähelle rakennettaessa tulee noudattaa erityistä huolellisuutta ja esimerkiksi polttoainevuotoon on varauduttava siten, että työmaalla on nopeasti saatavissa imeytysturvetta tms. johon onnettomuustapauksessa maahan mahdollisesti valuva haitallinen aine voidaan imeyttää. Em. seikat huomioiden vaikutukset pohjavesiin arvioidaan jäävän vähäiseksi. Vaikutuksia vähentää merkittävästi myös se, että voimajohtolinja sijaitsee pohjaveden virtaussuunnan alapuolella pohjavesialueen ulkopuolella. Voimajohtopylväiden pystytystä ja maakaapeliuria varten tehtävät maanrakennustyöt ovat pienialaisia ja vähäisissä määrin saatetaan rakentaa/perusparantaa huoltoteitä. Toiminnan aikana sähkönsiirrolla ei ole vaikutuksia pintavesiin, koska sähkönsiirtoon käytettävät kaapelit eivät esim. muodosta öljypäästöjä, jotka pääsisivät vesistöihin. Huollonkaan aikaisilla toimilla ei katsota olevan vaikutuksia pintavesiin. pirstova vaikutus. Rakennettavilta johtokäytäviltä raivataan puusto ja rakentamisen aikana siellä kuljetaan raskailla työkoneilla. Työkoneiden aiheuttamia kasvillisuusvaurioita voidaan vähentää käytettävien kulkureittien suunnittelulla, mm. olemassa olevien teiden ja urien hyödyntämisellä. Lisäksi luonnonarvoiltaan arvokkaimmat kohteet voidaan rakentamisaikana kiertää, kun ne maastotöiden ajaksi on merkitty maastoon esimerkiksi lippusiimalla. Suurimmillaan sähkönsiirron vaikutukset luonto- ja ympäristöarvoihin ovat silloin, kun maastoon avataan uusi johtoaukea ja se sijoittuu ympäristöarvoiltaan arvokkaille kohteille. Voimalinjahankkeiden vähäisimmät luonto- ja ympäristövaikutukset kohdistuvat alueille, joilla uusi johtoreitti sijoittuu vanhan sähkölinjan viereen. Myös maakaapeleiden vaikutukset ovat vähäisempiä. Ilmajohto-osuuden myötä poistuvan metsäalueen määrä on noin 0,3 neliökilometriä avoimena säilytettävää linjanalusta tai sellaista aluetta, jolla puusto on pidettävä normaalia matalampana kymmenen metriä sivusuuntiin johtoaukeasta. Myös maakaapeliosuuksille tarvitaan avoimet väylät metsiin, mutta käytävä on selvästi ilmajohtoja kapeampi (ks. kohta 3.2.1). Metsät ovat suurimmaksi osaksi tavanomaisessa metsätalouskäytössä, harvennettuja tai ojikoita. Luokkuunnevan puustoisessa koillisosassa (Hankeosa-alueiden A-C väillä) maakaapelilinjaus sijoittuu rahkarämemuuttumalle, jossa vaikutukset olisivat vähäiset. Linjaus voidaan sijoittaa kuitenkin myös hieman pohjoisemmaksi varsinaiselle ojikolle. Kemera-rahoituksella toteutettava vesiensuojelukosteikkohanke sijoittuu maakaapelointireitin varrelle, jolloin voisi aiheuta rakentamisenaikaisia haittoja. Maakaapelointi kuitenkin voidaan tarkemmassa suunnittelussa linjata olemassa olevia ojalinjoja, pengerteitä ja tiestöä mukaillen ja välttää haitalliset vaikutukset kosteikkohankkeeseen. Sähkölinjareitti ohittaa muutamia metsälakikohteita (ja uhanalaisia luontotyyppejä) lähimmillään noin 200 m etäisyydellä. Tämä on todennäköisesti riittävä suojakaista siihen, että metsälakikohteisiin ei aiheudu heikentäviä vaikutuksia. Metsälakikohteet tulee kuitenkin ottaa huomioon rakennusvaiheessa, etenkin liikennöinnissä. Myös Toristojanpuron ympäristössä on syytä noudattaa varovaisuutta ja pyrkiä säilyttämään vesiuoman tuoma monimuotoisuus alueella, vaikka kohde ei olekaan luonnontilainen tai suojeltu Vaikutukset linnustoon ja muuhun eläimistöön Linnusto: Vaikutuksia linnustoon voi muodostua lähinnä elinympäristömuutoksista, rakennustyöaikaisista häiriövaikutuksista ja lintujen törmäyksistä sähkölinjoihin. Pääosalla aluetta käytettäisiin maakaapelointia. Maakaapelista aiheutuvat vaikutukset linnustolle ovat lähtökohtaisesti hyvin pieniä. Periaatteessa vaikutusmekanismit kuitenkin ovat samantyyppisiä, mutta elinympäristömuutos (linja-aukon leveys) on ilmajohtoon verrattuna pienempi, eikä törmäysriskiä muodostu. Sähkönsiirtoreitti ylittää mm. Toristojanpuron sekä lukuisia muita pienempiä ojia. Kuitenkin pylväspaikkojen suunnittelulla voidaan huomioida nämä kohteet ja siten merkittävästi vähentää vaikutuksia. Voimajohtoreitti (ilmajohto) tarvitsee noin 30 metriä leveän kasvillisuudesta raivattavan käytävän. Maakaapeli puolestaan kaivetaan noin 1,5 metrin syvyyteen ja se tarvitsee noin metrin levyisen käytävän. Pylväiden perustamista ja maakaapelikaivantoja varten tehtävät kaivutyöt voivat lisätä hetkellisesti lähimpien ojien vesien kiintoainepitoisuuksia ja samentumista. Ojiin voi syntyä väliaikaisia tukoksia ja lyhytaikaisia muutoksia veden virtaussuuntiin pylväiden perustuksien tai maakaapeleiden asennuksen sijoittuessa nykyisten ojien päälle. Isompiin vastaanottaviin vesistöihin (erityisesti Lestijoki) vaikutuksen katsotaan olevan hyvin vähäinen, sillä valumavedet ehtivät puhdistua ojaverkostossa ja suotautumalla metsä- ja suoalueilla. Pintavesiin kohdistuvien vaikutusten katsotaan olevan kokonaisuudessaan vähäisiä, sillä ne ovat työnaikaisia, lyhytkestoisia ja erittäin pienialaisia. Toiminnan aikana vaikutuksia ei synny. Siten ei myöskään koidu haitallisia vaikutuksia vesieliöstölle Vaikutukset kasvillisuuteen ja luontotyyppeihin Maalle rakennettavien voimajohtojen kasvillisuuteen ja luontotyyppeihin kohdistuvat keskeisimmät vaikutukset syntyvät rakentamisen aikana. Sähkönsiirtoreiteillä on metsäalaa pienentävä ja Lintujen elinympäristö muuttuisi sähkölinjakäytävien metsäosuuksilla. Tältä osin metsälajisto tulisi korvautumaan avo- ja pensasmaiden lajistolla. Vaikutusta pienentää se, että osa sähkölinjakäytävän alueesta on jo nyt hakkuuaukko- tai taimikkotilassa. Metsien pirstoutuminen, jota sähkölinjakäytävä aiheuttaisi, voisi yltää joihinkin lintulajeihin käytävää laajemmalle. Pelloilla ja soilla sähkölinjan vaikutus lintujen elinympäristöön on vähäinen. Rakentamisesta (metelistä ja ihmistoiminnasta) linnustolle voi aiheutua häiriövaikutusta lintujen pesimäkaudella huhtikuusta kesäkuuhun. Muulloin häiriövaikutus on pieni. Sähkölinjat aiheuttavat linnuille törmäämis- ja sähköiskuriskin. Lajeista erityisesti petolintujen, pöllöjen, joutsenten, hanhien, kurkien ja kanalintujen on havaittu olevan alttiita törmäämään jännitelinjoihin. Koistinen (2004) on arvioinut, että Suomessa keskimäärin sähkölinjaan törmää 0,7 lintuyksilöä/km/vuodessa. Tavallista korkeampi törmäysmäärä on tyypillinen alueilla, missä on suuria paikallisia lintuparvia esimerkiksi muuttoaikoina. Valtakunnallisesti ajateltuna sähkölinjaverkko muodostaa monelle lajille merkittävän kuolleisuustekijän, vaikka kilometriä kohden kuolleisuus on pieni

15 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 24 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 25 On mahdollista, että törmäykset johtaisivat sähkölinjan varteen sijoittuvien yksittäisten esimerkiksi kanalintu- tai petolintureviirien autioitumiseen. Tavallista enemmän törmäyksiä voisi aiheutua isojen lintujen kerääntymisalueilla. Tässä tapauksessa kerääntymisalueella Loukkuunnevan ja Loukkuunjärven peltojen kohdalla sähkönsiirtoon on tarkoitus käyttää maakaapelointia. Nousu- ja laskuvaihetta lukuun ottamatta joutsenet ja kurjet kuitenkin lentävät yleensä sähkölinjoja korkeammalla. Joutsenen ja kurjen kannat ovat kasvaneet viimeisinä vuosikymmeninä nopeasti (joutsen noin 10 % ja kurki noin 6 % vuodessa), joten voidaan arvioida, että sähkölinja ei muodostaisi läpimuuttaville kannoille muutoinkaan uhkaa. Lajien kymmenien tuhansien yksilöiden kannat sietäisivät satojen yksilöiden lisäkuolleisuuden, jos muut kantaan vaikuttavat tekijät eivät muutu. Tässä tapauksessa törmäyksiä (0,7yks/km/vuosi) voi ennustaa tapahtuvan suunniteltuun sähkölinjaan koko linnuston osalta yksittäisiä vuodessa. MAALI- ja FINIBA-alueisiin vaikutukset jäävät vähäisiksi maakaapeloinnista ja etäisyydestä johtuen. KEMERA-kosteikkoalueella maakaapelointi ei aiheuta linnuille olennaisiksi katsottavia elinympäristömuutoksia. Häiriövaikutukset ovat mahdollisia, minkä vuoksi rakennustöitä tällä alueella ei tulisi ajoittaa lintujen pesimäkauteen. Epävarmuustekijänä linnustoselvityksessä on, että näin laajalla alueella suojelullisesti huomionarvoisia lajeja on jäänyt yhden kerran läpikävelyssä havaitsematta. Pesimälinnusto myös vaihtelee vuosien välillä. Vaikka metsissä elävien harvalukuisempien lintulajien reviirejä on todennäköisesti jäänyt havaitsematta, näissä tapauksissa sähkölinjan viemä pinta-ala niiden reviirien kokonaispinta-alasta on kuitenkin pieni. Linnustokartoitusten sekä kasvillisuustyyppien ja luonnonympäristöjen yleispiirteiden perusteella on voitu päätellä, ettei sähkölinjareiteille osu arvokkaita lintukohteita. Näin ollen epävarmuustekijät huomioidenkin kokonaisuutena sähkölinjareitin vaikutukset linnustolle on arvioitavissa vähäisiksi. Sähkölinjan vaikutuksia on mahdollista lieventää ilmajohtojen osalta niillä kohteilla, joilla on selkeästi havaittavissa riski törmäyksiin (suo- ja peltoaukeat), asentamalla huomiopalloja tai - spiraaleja havaittavuuden parantamiseksi. Maakaapelointi poistaa lintujen törmäysriskin kokonaan. Linnustovaikutuksia voidaan myös vähentää välttämällä rakennustoimenpiteitä keskeisimmän pesimäkauden huhti-kesäkuun aikana. Liito-orava: Lähin liito-oravaesiintymä sijaitsee yli 500 metrin etäisyydellä (tuulivoimahankkeen osa-alueella F) Vellikankaan ja Raikonharjun Jyrkänkallion väliin sijoittuvassa kuusikossa. Laji saattaa liikkua voimajohdon suunnalla, mutta maakaapeli ei estä mahdollisten liitooravapoikasten leviämistä uusille elinalueille. Tuulivoimahankeosa-alueiden E ja F maakaapelin rakentamisesta ei aiheudu liito-oravan elinympäristöihin muutoksia. Myös rakennusvaiheessa aiheutuva häiriövaikutus on liito-oravalla myös niin vähäinen, minkä vuoksi hankkeesta ei arvioida syntyvän luonnonsuojelulain (LsL 39 ) mukaista häirintää. Viitasammakko: Vaikka havaintoja viitasammakosta ei tehty kartoituksessa, saattaa laji saattaa esiintyä Loukkuunnevalla. Mahdollinen esiintymispaikka voi olla esimerkiksi kosteikkohankkeen yhteydessä kaivetut altaat. Vaikutukset lajin kannalta potentiaaliseen elinympäristöön ovat ehkäistävissä maakaapelireitin sijoittamisella kosteikon viereen esimerkiksi pengertien ja tiestön yhteyteen. Muu eläimistö: Sähkönsiirtoreitti ei sijoitu metsäpeuran kannalta merkittäville vasomisalueille. Myös keskeiset kesäaikaiset laidunalueet sijoittuvat reittien ulkopuolelle. Lisäksi maakuntakaavan 4. vaihekaava yhteydessä tehdyissä selvityksissä todettiin mm. että, RKTL:n satelliittiseurantaaineiston mukaan peurahavaintoja on tehty runsaasti nykyisten voimalinjojen läheisyydestä vasonta-aikanakin. Haittoja peuroihin on mahdollista vähentää mm. huomioimalla vasonta-ajat ja - paikat rakentamisessa (Tikkanen ja Tuohimaa 2014 & 2015). Koska metsäpeura ei näyttäisi vieroksuvan oleskelua sähkölinjakäytävillä, uuden sähkölinjakäytävän aiheuttama vaikutus metsäpeuran elinympäristöihin arvioidaan vähäiseksi. Sähkönsiirtoreitin alueella ei esiinny muuta sellaista lajistoa, jolle hankkeesta syntyisi erityistä haittaa. Rakentamisajan häiriövaikutusta lukuun ottamatta hankkeella ei ole vähäistä suurempaa vaikutusta hirvieläinten tai suurpetojen elinolosuhteisiin Vaikutukset luonnonsuojelualueisiin Länsi-Toholammin tuulipuistohankkeeseen liittyen on tehty Natura-arvio, jonka mukaan tuulivoimahankkeesta ja siihen liittyvästä sähkönsiirrosta ei aiheudu kielteisiä vaikutuksia läheisimpien Natura-alueiden luontotyyppeihin. Ritaneva-Vipusalonneva-Märsynneva Natura-alueen lintulajeille voi aiheutua korkeintaan vähäisiksi ja yhdessä muiden hankkeiden kanssa kohtalaisiksi luokiteltavia kielteisiä vaikutuksia. Vaikutukset eivät ole merkittäviä. Mahdolliset vaikutukset voisivat syntyä tuulivoimaloista, eivät niinkään sähkönsiirrosta. Lestijoen Natura-alue (FI , SCI) sijoittuu lähimmillään noin yhden kilometrin etäisyydelle reitin itäpuolelle. Natura-arvion mukaan tuulipuistohankkeen (sisältäen sähkönsiirron) vaikutukset Lestijoen Natura-alueelle eivät ole merkittäviä. Sisäisen sähkönsiirron rakentamistoimenpiteistä voi aiheutua Lestijokeen asti korkeintaan erittäin vähäistä ja lyhytaikaista vesistövaikutusta, sillä valumavedet puhdistuvat ojaverkostoissa ja metsäalueilla ennen kulkeutumista jokeen. Muihin suojelualueisiin Länsi-Toholammin sisäisellä sähkönsiirrolla ei ole vaikutuksia pitkien etäisyyksien johdosta. 5. IHMISTEN ELINOLOT JA ASUTUS 5.1 Nykytila Sähkönsiirtoreitin asutuksen, virkistyskäytön ja muun maankäytön nykytilasta on kerrottu luvussa Vaikutusten arviointi ja merkittävyys Vaikutukset elinkeinoihin Suunniteltu voimajohto ja maakaapeliosuudet sijoittuvat suurimmaksi osaksi metsätalousalueille. Metsätaloudelle aiheutuu haittaa menetetyn metsätalousmaan kautta. Voimajohtoaluetta ei voida jatkossa käyttää metsänkasvatukseen. Maakaapeloitavan osuuden puuton käytävä on kapeampi kuin ilmajohdolla. Sähkönsiirtoreitillä on pienialaisesti peltoalueita, ilmajohto kulkee peltoalueen vierestä ja hankealueella E maakaapeli kulkee peltoalueiden lävitse. Maanviljelyyn hanke vaikuttaa lähinnä rakentamisen aikana. Toiminnan aikana maakaapeliosuudella viljelylle ei aiheudu vaikutuksia ja ilmajohdon osalta pieniä vaikutuksia aiheutuu ainoastaan pylväiden ja haruksien ympärillä hyvin pienialaisesti (viljelypinta-alan väheneminen ja maatalouskoneiden liikkumisrajoitukset). Maanomistajille maksetaan kuitenkin korvaus menetetystä alueesta. Muihin elinkeinoihin voimajohdolla ei ole vaikutusta. Voimajohdon rakentamisella on myös työllistäviä vaikutuksia, kun metsää hakataan johtokäytävän tieltä, rakennusmateriaaleja kuljetetaan alueelle, pylväiden perustuksia rakennetaan, pylväitä pystytetään ja maakaapelikaivantoja kaivetaan. Voimajohdon rakentaminen työllistää todennäköisesti myös paikallista väestöä esimerkiksi maanrakennustöissä. Voimajohdon rakentaminen kestää arviolta noin 8-12 kk ja voimajohdon ollessa käytössä työllistävä vaikutus on hyvin vähäinen ja koostuu lähinnä pienimuotoisista huoltotoimenpiteistä ja puuston lyhyenä pitämisestä Vaikutukset ihmisten asumisviihtyisyyteen ja elinoloihin Uusien voimajohtojen rakentamisen aikana lähialueen asukkaiden viihtyvyyteen aiheutuu haittaa työkoneiden liikkumisesta, työmaaliikenteestä, melusta ja liikkumisrajoituksista. Rakentamisaikaiset haitat ovat kuitenkin tilapäisiä ja ne rajoittuvat voimajohdon lähialueelle. Voimajohdon välittömässä läheisyydessä ei ole runsaasti häiriintyviä kohteita ja suurin osa johtoreitistä kulkee asumattomilla alueilla. Ilmajohto-osuutta lähin loma- ja vakituinen asutus ovat Tokonperällä noin 860 metrin etäisyydellä sähkölinjasta ja vakituinen asutus Kiviahon lähellä, noin 750 metrin etäisyydellä linjasta ja sähköasemasta A. Maakaapeliosuuksien lähellä ei ole asutusta. Rakentamisai

16 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 26 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 27 kaiset haitat keskittyvät em. asutusalueille, mutta voimajohdon lähialueen asutuksen vähäisyydestä johtuen vaikutukset asuinviihtyvyyteen jäävät vähäisiksi. Uusien voimajohtojen rakentamisella on jonkin verran vaikutuksia maisemaan. Maisemavaikutukset voivat jossain määrin heikentää lähiasukkaiden asuinympäristön viihtyvyyttä erityisesti lähellä Lestijokilaakson asutusta ja arvokasta maisema-aluetta. Maisemavaikutuksia käsitellään tarkemmin luvussa 6.2. Voimajohdon käytönaikaisessa vaiheessa tuulipuiston alueella sijaitsevat muuntoasemat synnyttävät jonkin verran matalataajuista ääntä. Tämä on kuultavissa muuntamon välittömässä läheisyydessä, mutta ei enää puiston ulkopuolella. Lisäksi korkeajännitevoimajohto synnyttää käytönaikaisessa vaiheessa etenkin kostealla säällä ns. koronamelua, jonka voimakkuus riippuu jännitteestä. 110 kv linjalla korona on melko vähäistä. Koronamelu aiheutuu johtimien pinnalla, jossa kosteuden myötävaikutuksella sähkövirta purkautuu eristeen pintaan ja osin myös ilmaa pitkin johtimesta pylvään rakenteeseen. Koronamelu on luonteeltaan melko korkeataajuista sirinää, joka kuuluu selvimmin siirtolinjan alla pylväiden luona ollen siinäkin alle 45 db. Tämä melu vaimenee kuulumattomiin alle 100 metrin matkalla. Maakaapeleihin ei liity vastaavaa vaikutusta Vaikutukset virkistyskäyttöön Sähkönsiirtoreitin alueen virkistyskäyttö on lähinnä luonnontuotteiden keräilyä ja metsästystä sekä luonnossa oleilua. Ilmajohdon alueella ei kulje virkistysreittejä, maakaapelireitti kulkee sen sijaan moottorikelkkareitin ja hiihtoladun alitse. Virkistyskäytöstä on kerrottu tarkemmin luvussa 3.1 Maankäyttö. Virkistyskäyttöön kohdistuvat vaikutukset ovat lähinnä rakentamisen aikaisia ja siten tilapäisiä. Mahdolliset rakentamisaikaiset liikkumisrajoitukset kohdistuvat vain voimajohtoreitin lähiympäristöön. Lisäksi rakentamistoimenpiteistä aiheutuu jonkin verran meluhaittaa maanrakennustoimenpiteistä, pylväiden pystytyksestä ja maakaapelien asennuksesta. Voimajohdot voivat virkistykseen soveltuville alueille sijoittuessaan heikentää niiden viihtyvyyttä maisemamuutosten kautta. Maakaapeloitavilla osuuksilla maisemavaikutukset ovat selkeästi vähäisempiä tai niitä ei ole juuri ollenkaan. Pysyviä vaikutuksia voi aiheutua alueen maisemakuvaan lähinnä ilmajohtojen takia, mutta vaikutukset jäävät hyvin paikallisiksi. Voimajohto ei rajoita alueen virkistyskäyttöä toimintansa aikana ja johtokäytävän alueella voi harrastaa esimerkiksi luonnontuotteiden keräilyä ja moottorikelkkailua. Voimajohtoreitin varrelle ei sijoitu merkittäviä virkistyskäyttökohteita. Maakaapelointi kulkee moottorikelkkareitin ja hiihtoladun alitse, eikä siten aiheuta vaikutuksia. Voimajohtoreitin vaikutukset virkistyskäyttöön arvioidaan näillä perustein kokonaisuudessaan vähäiseksi. Riistaeläimiin ja metsästykseen voimajohtohankkeesta on arviolta haittaa lähinnä rakentamisvaiheessa, jolloin aiheutuu meluhaittaa. Meluhaitta ja uuden puuttoman voimajohtokäytävän rakentaminen voivat aiheuttaa riistaeläimissä välttämiskäyttäytymistä. Välttämiskäyttäytyminen saattaa jatkua vielä toiminnankin alussa, mutta todennäköisesti riistaeläimet tottuvat pian uuteen johtokäytävään. Hirvien ei ole todettu välttelevän voimajohtokäytäviä. Hirvenmetsästyksessä voimajohdoista on jopa apua. Kanalinnuille voimajohto saattaa muodostaa törmäysriskin. On mahdollista, että törmäykset johtavat voimalinjan varteen sijoittuvien yksittäisten kanalintu- ja petolintureviirien autioitumiseen. Linnustovaikutuksia on arvioitu tarkemmin osiossa vaikutukset linnustoon ja muuhun eläimistöön. Vaikutukset olisivat merkittävyydeltään paikallisia, eivätkä uhkaisi laajemmin tarkasteltuna lajien kantoja. Kokonaisuudessaan vaikutukset metsästykseen arvioidaan kuitenkin melko vähäisiksi. Maakaapeliosuuksien vaikutukset metsästykseen ovat luonnollisesti pienempiä, lähinnä ainoastaan rakentamisen aikaisia Vaikutukset terveyteen Jännitteinen johto tai laite synnyttää ympärilleen sähkökentän ja sähköjohdossa kulkeva virta taas luo ympärilleen magneettikentän. Magneettikentän voimakkuus vaihtelee kuormitusvirran mukaan. Se liittyy sähkön käyttöön fysikaalisena ilmiönä. Sähkö- ja magneettikenttiä esiintyy kaikkialla, missä sähköä tuotetaan, siirretään tai käytetään. Maan pinnalla magneettikenttä on suurimmillaan maan pinnalla johtimien riippuman alimmassa kohdassa. Magneettikentän vaikutukset vaimenevat etäisyyden kasvaessa. Sosiaali- ja terveysministeriön (STM) asetus (294/2002) 'ionisoimattoman säteilyn väestölle aiheuttaman altistumisen rajoittamisesta' tuli voimaan Asetuksen mukaan väestön altistuksen suositusarvo vaihtosähkölaitteiden sähkökentälle on 5 kv/m ja magneettikentälle 100 µt (mikrotesla), kun altistuminen kestää merkittävän ajan. Kun altistus ei kestä merkittävää aikaa, arvot ovat 15 kv/m ja 500 µt. Väestölle asetettu magneettikenttäaltistuksen suositeltu enimmäisarvo 100 µt ei ylity 110 kv ilmajohdon tapauksessa edes suoraan johtojen alla, missä magneettikenttä on suurimmillaankin alle neljäsosa enimmäisarvosta. Magneettikenttä laskee suurimmillaankin alle sadasosaan väestölle asetetusta enimmäisarvosta noin metrin päässä 110 kv johdon keskilinjasta. Sähkö- ja magneettikentille altistumista ei pidetä merkittävinä esimerkiksi silloin, kun johdon alla poimitaan marjoja tai suoritetaan maanviljely- ja metsänhoitotöitä (lyhytaikainen altistus) (Fingrid 2013). STM:n asetus ei edellytä jättämään suoja-aluetta johtoalueen ulkopuolelle eikä Suomessa ole olemassa virallisia sähkö- ja magneettikenttiin perustuvia voimajohtojen sijoittamista koskevia ohjeita tai määräyksiä. Voimajohtojen läheisyyteen ei kuitenkaan haluta sellaista toimintaa, joka mahdollisesti lisää sähköturvallisuusriskiä tai jossa voimajohtojen läheisyys aiheuttaa esim. magneettikenttiin liittyviä pelkoja (Fingrid 2013). Tehtyjen tutkimusten perusteella määriteltyjen suositusten perustana on, että annetut suositusarvot suojaavat sähkö- ja magneettikentän altistuksen kaikilta tunnetuilta mahdollisilta haittavaikutuksilta. Maailman terveysjärjestön WHO:n kansainvälinen syöväntutkimuskeskus IARC on luokitellut pientaajuiset magneettikentät luokkaan 2B, eli mahdollisesti syöpää aiheuttaviin. Luokitus ei tällöinkään tarkoita sitä, että syöpien esiintymissä tapahtuisi jonkinlainen merkittävä kasvu. Luokkaan 2B kuuluvat pientaajuisten magneettikenttien lisäksi esimerkiksi kahvi ja pakokaasu. Riskin lisäystä tai syy-seuraussuhdetta ei tälle luokalle siis ole tieteellisesti osoitettu. Ei esimerkiksi tunneta sellaista biologista vaikutusmekanismia, jolla magneettikenttien mahdollinen kyky aiheuttaa syöpää olisi selitettävissä. Joissakin tutkimuksissa on saatu myös viitteitä siitä, että magneettikentillä saattaisi olla vaikutuksia selvästi pienemmilläkin altistumistasoilla kuin mitä STM:n asetuksen suosittelemat enimmäisarvot ovat. Eniten keskustelua on herättänyt tutkimushavainnot, joiden mukaan lasten leukemiaa voisi esiintyä hieman normaalia enemmän silloin, kun magneettikentän vuontiheys asunnossa on yli 0,4 µt. Erilaisten syöpien ja 0,4 µt tasoisen magneettikenttäaltistuksen välisestä yhteydestä onkin tehty kymmeniä kansainvälisiä lisätutkimuksia, mutta selkeää näyttöä yhteydestä ei ole havaittu. On myös otettava huomioon, että 0,4 µt taso ylittyy jo useimpien sähköisten kodinkoneiden ja laitteiden läheisyydessä, joten arvon soveltaminen nykyisessä sähköön perustuvassa yhteiskunnassa on käytännössä mahdotonta. (Fingrid 2013; Säteilyturvakeskus 2011). STUK (Säteilyturvakeskus) suosittelee välttämään pysyvään oleskeluun tarkoitettua rakentamista alueilla, jossa magneettivuon tiheys ylittää jatkuvasti noin 0,4 µt tason. STUK:n mukaan 110 kv:n voimajohdolla etäisyys, jolla magneettivuon tiheys on todennäköisesti aina alle 1 µt on 25 metriä ja vastaavasti aina alle 0,4 µt on 40 metriä (Säteilyturvakeskus 2013 a ja b). Ilmajohtojen magneettikentät ulottuvat kauemmaksi kuin maakaapeleiden synnyttämät kentät. Maakaapelin vaippa estää sähkökentän tunkeutumisen kaapelin ulkopuolelle. Magneettikenttä ulottuu maanpinnalla muutaman metrin päähän kaapelin keskilinjasta. Maakaapelin virrat aiheuttavat merkittävän magneettikentän vain suoraan kaapelin yläpuolelle ja magneettikenttä pienenee etäisyyden kasvaessa nopeammin kuin ilmajohdon magneettikenttä (Säteilyturvakeskus 2006; Säteilyturvakeskus 2013; Tampereen Teknillinen yliopisto 2011). Edellä esitetyn perusteella arvioidaan, että tuulipuiston sisäisestä sähkönsiirrosta ei synny terveysvaikutuksia, sillä asutus sijaitsee lähimmillään 750 metrin etäisyydellä suunnitelluista linjoista

17 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 28 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS Vaikutukset liikenteeseen Länsi-Toholammin tuulipuistohankkeeseen liittyvän, n. 7 km pituisen ilmajohdon sekä maakaapeliosuuksien rakentaminen aiheuttaa rakentamisvaiheessaan jonkin verran liikennettä, kun voimajohdon komponentteja tuodaan alueelle. Varsinaisia erikoiskuljetuksia ei tarvita. Pylväät tuodaan työmaalle osina ja kootaan pylväspaikan välittömässä läheisyydessä. Rakentaminen tapahtuu todennäköisesti samaan aikaan tuulipuistoalueen rakentamisen kanssa. Voimajohdon rakentamisen vaikutukset liikenteelle eivät ole merkittäviä varsinkaan suhteessa tuulipuiston rakentamisen aiheuttamiin liikennevaikutuksiin. Voimajohtolinjan tulee olla maantietä ylittäessään riittävän korkealla. Voimajohdon alta on mahduttava 7 metrin korkea kuljetus, joten johtimien on oltava vähintään 8,40 metriä tien tasoa korkeammalla. Suunniteltu sähkönsiirtoreitti ei ylitä/alita yleisiä teitä, mutta sen sijaan useita metsäautoteitä. Peltoalueilla noudatetaan samaa 8,40 metrin korkeutta, metsäisillä alueilla alituskorkeus on 6,4 metriä. Maakaapelointi ei rajoita tien käyttäjiä. 6. MAISEMA JA KULTTUURIYMPÄRISTÖ 6.1 Nykytila Maisema ja kulttuuriympäristö Suunniteltu sähkönsiirtoreitti sijoittuu maisemallisessa maakuntajaossa Keski-Pohjanmaan jokiseudun ja rannikon sekä Suomenselän välimaastoon. Keski-Pohjanmaan jokiseudun ja rannikon maisema-alue jää aivan linjan pohjoispuolelle. Tyypillistä ko. alueelle ovat kapeahkot jokilaaksot viljelysalueineen, joiden väliin jäävät karut ja soiset moreeniselänteet. Maaston suhteellisen tasaisuuden vuoksi soita on runsaasti. Pohjanmaan maisemille on yleensä leimallista peltojen laajuus ja suuri määrä. Pohjanmaalla monet peltoalueet on perustettu suomaille. Suomenselällä maisemaa hallitsevat laajat suoalueet ja matalat moreeniselänteet. Vaihtelua maisemaan tuovat muutamat jokilatvojen järvet, kuten Lestijärvi ja Ullavanjärvi. Peltoalueet ovat keskittyneet jokien latvasavikoille. Maasto on joko suhteellisen tasaista tai korkeussuhteiltaan vaihtelevaa, korkeuserojen ollessa kuitenkin alle 20 metriä. Asutus on keskittynyt laaksoihin vesistöjen tuntumaan tai selänteiden rinteille. Jokivarsiasutuksen väliin jää laajoja asumattomia sydänmaita (Keski- Pohjanmaan liitto & Sigma Konsultit Oy 2001). Arvokkaat maisema-alueet ja kulttuurikohteet Kuvassa 20 on esitetty voimajohdon vaikutusalueella sijaitsevat valtakunnallisesti ja maakunnallisesti arvokkaat maisema-alueet sekä RKY-kohteet. Lestijokilaakson valtakunnallisesti arvokas maisema-alue sijoittuu Toholammin kuntakeskuksen etelä- ja pohjoispuolelle lähimmillään noin 4,4 km sähkönsiirtoreitistä itään koilliseen. Lestijokivarren maakunnallisesti arvokas maisemaalue sijaitsee lähimmillään noin 0,4 km sähkönsiirtoreitistä itään. Härkänevan pika-asutuksen maakunnallisesti arvokas maisema-alue sijaitsee lähimmillään 6 km sähkönsiirtoreitistä etelään. Sähkönsiirtoreitin lähialueella ei sijaitse RKY-kohteita. Valtakunnallisesti ja maakunnallisesti arvokkaiden maisema-alueiden uusinventointi on saatu päätökseen Keski-Pohjanmaalla. Kyseisessä inventoinnissa Lestijokilaakson valtakunnallisesti arvokasta kulttuurimaisemaa ehdotetaan laajennettavaksi Lahnalammelta aina Sykäräiseen asti. Tästä etelään Syriin päin ja toisaalta myös Härkänevan alue on ehdotettu maakunnallisesti arvokkaaksi kulttuurimaisema-alueeksi. Lähimmät paikallisesti arvokkaat kulttuurikohteet sijoittuvat Purontakan kohdalle. Kohteet eivät kuitenkaan sijoitu aivan sähkönsiirtoreitin välittömään läheisyyteen, sillä ne ovat Purontakasessa seututien 775 itäpuolelle. Kuva 20. Arvokkaat maisema-alueet sähkönsiirtoreitin läheisyydessä. Maakunnallisesti arvokkaan Lestijokivarren kulttuurimaisema-alueen Määttälä-Kleemolan seuduilla maisema muuttuu kumpuilevaksi, viljelty jokilaakso kapenee ja jokirannat jyrkkenevät. Joki mutkittelee hienoaineksisessa maaperässä ja laakson länsipuolella on jonkin verran raviineja. Suhteellisen suuret metsäkuviot sulkevat peltolaaksoa. Purontakasen ja Sykäräisen välisellä osuudella jokilaakso on kapeimmillaan. Erityisesti Lestijokilaakson länsipuolella maisema on paikoitellen hyvin suljettua; metsä ja pienet peltoaukeat vuorottelevat jokilaakson maisemassa. Joen itäpuoli on avoimempaa ja peltojen keskellä sijaitsee metsäsaarekkeita. Määttälän ja Sykäräisen välisellä alueella sijaitsee useampia perinnebiotooppeja perinnemaisemia mm. Kivikankaan laidun, Mäki-Asialan haka, Lehtoniemen jokivarsilaidun, Sykäräisen lammaslaidun ja Syvänpuronkosken laitumet (Keski-Pohjanmaan liitto & Sigma Konsultit Oy 2001; Keski-Pohjanmaan liitto 2014) Muinaisjäännökset Länsi-Toholammin sähkönsiirtoreiteistä on tehty muinaisjäännösinventointi kesällä 2014 (Keski- Pohjanmaan ArkeologiaPalvelu 2014a), jonka selvitysraportti on esitetty kokonaisuudessaan tämän raportin liitteenä 2. Lisäksi syksyllä 2014 alueella tehtiin täydennysinventointeja linjareittivaihtoehtojen tarkentuessa, raportti on esitetty liitteenä 3 (Keski-Pohjanmaan ArkeologiaPalvelu 2014b). Lisäksi Länsi-Toholammin tuulipuistoalueelta on tehty muinaisjäännösinventointeja, joiden raportit on esitetty selostuksen liitteenä. Kaikki inventoinneissa sähkönsiirtoreittien läheisyydessä havaitut muinaisjäännökset sekä Museoviraston aineistosta löytyneet muinaisjäännökset on esitetty kuvassa 21 ja liitteen 1 peruskartoilla. 110 kv:n ilmajohdon lähialueelta löydettiin inventoinneissa yhteensä 3 muinaisjäännöstä: Järventauskangas, Isonnevankangas ja Toristojanpuro. Ko. muinaisjäännökset ovat kaikki historiallisen ajan tervahautoja ja kuuluvat rauhoitusluokkaan 2 (luokan 2 kohteet ovat suojeltuja jäänteitä). Kyseiset muinaisjäännökset sijaitsevat noin metrin etäisyydellä ilmajohdosta. Hankealueiden (A, C, E ja F) sisäisen infran vaikutusta muinaisjäännöksiin on arvioitu Länsi- Toholammin tuulipuiston YVA-selostuksessa

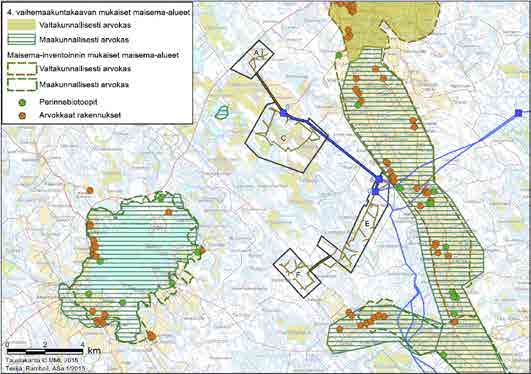

18 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 30 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 31 Suunniteltu voimajohto ja maakaapeloinnit sijoittuvat pääosin kauas asutuskeskittymistä metsäiselle alueelle. Siten sähkönsiirron rakenteet ovat näkyvissä lähinnä vain metsäalueiden virkistyskäyttäjille ja alueen metsäautoteiden käyttäjille. Maakaapelointiosuuksien maisemavaikutuksia voidaan pitää hyvin vähäisinä. Myös ilmajohto-osuus kulkee pääosin kaukana asutuksesta metsäisillä alueilla. Tokonperän sekä Purontakan Kiviahon alueella, missä ilmajohtoa lähin asutus sijaitsee, ilmajohdon ja asutuksen väliin jää tehokkaasti näkymiä peittävää metsää. Korkeuserot voimajohtoreitin alueella ja ympäristössä ovat myös suhteellisen pieniä, mikä vähentää osaltaan voimajohdon näkyvyyttä. Myös tuulipuiston sisäiset sähköasemat sijoittuvat metsäiselle alueelle siten, etteivät ne ole nähtävissä esimerkiksi asutukselle. Kokonaisuudessaan sähkönsiirtoreitin maisemavaikutukset arvioidaan vähäisiksi. Voimajohdon vaikutukset arvokkaisiin maisema-alueisiin 110 kv ilmajohto sijoittuu lähimmillään noin 0,4 kilometrin etäisyydelle maakunnallisesti arvokkaasta Lestijokivarren kulttuurimaisema-alueesta Purontakasen kohdalla. Maisema-alueen ja voimajohdon välissä on kuitenkin näkymiä suojaavaa puustoa ja maasto on melko tasaista. Siten maisemavaikutukset arvokkaalle maisema-alueelle arvioidaan vähäisiksi. Haitallisia maisemavaikutuksia voidaan ehkäistä maakaapeloinnilla, pylväiden sijoittelulla ja mahdollisimman sopivan pylvästyypin valinnalla. Vaikutuksia voidaan vähentää pienillä peltoalueilla asuinrakennuksen lähettyvillä mm. pylvässijoittelulla siten, että voimajohtopylväät jäävät metsäiselle osuudelle, jolloin kiinteistöltä katsottaessa näkökentässä näkyvät vain johdot. Voimajohdot voidaan myös mahdollisuuksien mukaan rakentaa alueille, joilta jo ennestään löytyy maisemavaurioita Vaikutukset muinaisjäännöksiin Kuva 21. Sähkönsiirtoreitin muinaisjäännöskohteet. 6.2 Vaikutusten arviointi ja merkittävyys Vaikutukset maisemaan ja kulttuuriympäristöön Voimajohdon vaikutukset visuaaliseen maisemakuvaan (< 2 km) Voimajohdon rakentamisen maisemalliset vaikutukset koostuvat maiseman rakenteen, luonteen ja laadun muutoksesta. Visuaalisten vaikutusten voimakkuus ja havaittavuus riippuvat pitkälti tarkastelupisteestä ja -ajankohdasta. Maisemavaikutusten kokemiseen vaikuttaa merkittävästi myös havainnoitsijan suhtautuminen voimajohtolinjoihin. Kun maastoon avataan uusi johtokäytävä, muuttaa voimajohto lähimaisemaa koko linjauksensa matkalta. Voimajohtojen osalta maisemavaikutusten tarkastelussa on sovellettu etäisyysvyöhykkeitä: Välitön vaikutusalue (etäisyys voimajohtopylväästä noin 60 m). Lähialue (etäisyys voimajohtopylväästä noin 200 m). Kaukoalue (etäisyys voimajohtopylväästä 200 m 2 km). Ilmajohdon osalta Länsi-Toholammin sisäisessä tuulipuistossa tutkitaan ensisijaisesti pylväsmallista tyyppiä, mutta myös ristikkomallinen pylväs voi tulla kyseeseen. Uuden 110 kv:n voimajohdon kokonaiskorkeus on putkimallisella pylvästyypillä noin 20 metriä ja ristikkomallisella pylvästyypillä noin 30 metriä. Koska voimajohto tulee kokonaisuudessaan uuteen johtokäytävään, tarvitaan 26 metrin levyinen kasvillisuudesta raivattava johtokäytävä sekä 2x10 metrin levyiset reunavyöhykkeet, joilla puusto pidetään matalana. Maakaapeleiden osalta vaikutusalueen leveys on ilmajohtoa selvästi kapeampi. Maakaapeliosuudella rakennustyön ajaksi metsäalueelle raivataan noin metrin levyinen kaapelikaivannon alue, josta johtoalueen osuus on 4-6 metriä. Maakaapeli asettaa maankäyttörajoituksia noin 7-10 metrin leveydeltä ja metsäalueilla iso puusto raivataan väliajoin. Mm. tienvarsilla ja peltoalueilla maakaapelilinjaa ei ole nähtävissä rakentamisen jälkeen. Sähkönsiirtoreitillä vuonna 2014 tehtyjen arkeologisten inventointien perusteella tarkasteltavan Länsi-Toholammin sisäisen ilmajohto- tai maakaapelilinjojen välittömästä läheisyydestä ei havaittu muinaisjäännöksiä. Myöskään Museoviraston rekistereissä tältä alueelta ei ole tiedossa olevia muinaisjäännöksiä. Koska sähkönsiirtoreitiltä on riittävästi etäisyyttä lähimpiin tunnettuihin muinaisjäännöksiin (lähimmillään noin 170 metriä), ei sähkönsiirtoreitin rakentamisesta aiheudu suoria vaikutuksia muinaisjäännöksiin. Myöskään välillisiä maisemahaittoja, jotka voisivat haitata muinaisjäännöksen kokemista, ei arvioida hankkeesta syntyvän. Tuulipuiston hankealueiden sisäisen infrastruktuurin (voimalat, maakaapelit, huoltotiet) vaikutukset muinaisjäännöksiin on arvioitu Länsi- Toholammin tuulipuiston YVA-selostuksessa, jossa hankealueiden sisäisen infran vaikutus muinaisjäännöksiin on arvioitu vähäiseksi. 7. YHTEENVETO Tässä ympäristöselvityksessä on tutkittu suunnitellun Länsi-Toholammin tuulipuiston sisäisen sähkönsiirtoreitin vaikutuksia. Sisäinen sähkönsiirto käsittää hankealueiden välisen, yhteensä noin 7 kilometrin pituisen ilmajohdon sekä pitkiä maakaapelilinjoja hankealueiden sisällä ja välissä. Voimajohto sijoittuisi kokonaisuudessaan uuteen johtokäytävään. 110 kv voimajohdolle tarvitaan 26 metrin levyinen kasvillisuudesta raivattava johtokäytävä sekä 2x10 metrin levyiset reunavyöhykkeet, joilla puusto pidetään matalana. Maakaapeliosuudella rakennustyön ajaksi metsäalueelle raivataan noin metrin levyinen kaapelikaivannon alue, josta johtoalueen osuus on 4-6 metriä. Maakaapeli asettaa maankäyttörajoituksia noin 7-10 metrin leveydeltä; maakaapeleiden päällä ei saa kasvaa isoja puita ja puusto poistetaan tasaisin väliajoin. Suunnitellun voimajohtolinjan vaikutukset on esitetty yhteenvetona alla olevassa taulukossa. Sähkönsiirtoreitin vaikutukset on arvioitu kaikilta osin vähäisiksi

19 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 32 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 33 Länsi-Toholammin sisäisen sähkönsiirtoreitin vaikutusten yhteenveto Maankäyttö Kaavoitus Maa- ja kallioperä Pohjavedet ja vesistöt Kasvillisuus ja luontotyypit Linnusto ja muu eläimistö Johtoreitin maankäyttöön, eli pääasiassa metsätalouteen kohdistuvat vaikutukset arvioidaan kokonaisuudessaan vähäisiksi. Voimajohto rajoittaa pienialaisesti ja lyhytkestoisesti maankäyttöä lähinnä rakentamisvaiheessa. Toimintavaiheessa maankäytön rajoituksia ei pidetä merkittävinä. Sähkönsiirron järjestäminen ei sinänsä edellytä alueen kaavoittamista, joten vaikutuksia voidaan pitää vähäisinä. Voimajohtoreitin maa- ja kallioperäolosuhteet ovat alueellisesti tyypillisiä. Lisäksi maa- ja kallioperään kohdistuvat vaikutukset ovat hyvin pienialaisia ja vaikutus arvioidaan kokonaisuudessaan vähäiseksi. Suunniteltu voimajohto (ilmajohto) kulkee Hirsikankaan vedenhankintaa varten tärkeän pohjavesialueen vierestä lähimmillään noin 25 metrin etäisyydellä. Kun varmistetaan, että mm. pylväsrakenteiden ja pohjavedenpinnan väliin jätetään riittävä suojakerros, varaudutaan polttoainevuotoihin jne., arvioidaan vaikutukset pohjavesiin vähäisiksi. Pintavesiin kohdistuvia vaikutuksia vähentää se, että tehtävät maanrakennustyöt ovat pienialaisia ja pylväspaikkojen suunnittelulla sekä maakaapelien sijoittamisella voidaan huomioida vesistökohteet ja siten merkittävästi vähentää vaikutuksia. Vaikutukset pintavesiin ja kalastoon arvioidaan siten vähäisiksi. Vaikutuksia pidetään kokonaisuudessaan vähäisinä, koska linjojen kohdalle ei osu arvokkaita kasvilajeja tai luontotyyppejä. Erityistä huomiota rakennustöissä on kuitenkin noudatettava Toristojanpuron ja muutamien metsälakikohteiden läheisyydessä. Lisäksi Loukkuunnevan koillispuolinen kemerarahoitteinen kosteikkohanke tulee huomioida maakaapelin sijoittamisessa. Vaikutuksia linnustoon sähkölinjasta voi muodostua lähinnä elinympäristömuutoksista, rakennustyöaikaisista häiriövaikutuksista ja lintujen törmäyksistä sähkölinjoihin. Pääosalla aluetta käytettäisiin maakaapelointia, joka ei aiheuta linnustovaikutuksia. Sähkölinjareiteille ei osu arvokkaita lintukohteita. Näistä syistä vaikutukset linnustolle arvioidaan vähäisiksi. Viitasammakkoa saattaa esiintyä Loukkuunnevalla tai kosteikkohankkeen kaivetuissa altaissa Loukkuunnevan koillispuolella. Maakaapelien sijoittamisella voidaan huomioida kosteikkohanke ja siten merkittävästi ehkäistä vaikutukset myös viitasammakkopotentiaalisiin kohteisiin. Vaikutuksia muuhun eläimistöön pidetään kokonaisuudessaan vähäisinä. Muinaisjäännökset 8. LÄHTEET suojaa tehokkaasti näkymiä. Myös sähkönsiirron vaikutukset maakunnallisesti arvokkaalle Lestijokivarren kulttuurimaisema-alueelle arvioidaan vähäisiksi, sillä ilmajohdon ja maisema-alueen väliin jää suojaavaa puustoa. Vaikutuksia muinaisjäännöksiin ei synny, koska lähimmät tunnetut kiinteät muinaisjäännökset sijaitsevat yli 170 metrin etäisyydellä suunnitellusta voimajohdosta. Etelä-Pohjanmaan ELY-keskus (2013). Maaseudun kulttuurimaisemat ja maisemanähtävyydet. Ehdotukset Pohjanmaan, Etelä- ja Keski-Pohjanmaan valtakunnallisesti arvokkaiksi maisemaalueiksi Raportteja 83/2013. Fingrid (2013). Kantaverkon voimajohtojen aiheuttamat sähkö- ja magneettikentät. < osiot/kantaverkon%20voimajohtojen%20aiheuttamat%20sähkö- %20ja%20magneettikentät.pdf>. GTK (2014). Geomaps-palvelu. Saatavissa: Keski-Pohjanmaan ArkeologiaPalvelu (2014a). Kokkola-Kannus-Toholampi-Lestijärvi-Sievi-Nivala Voimajohtolinjausten arkeologinen inventointi. Keski-Pohjanmaan ArkeologiaPalvelu (2014b). Lisäselvitys Toholammin ja Lestijärven uusista linjausvaihtoehdoista. Keski-Pohjanmaan liitto (2014). Kaavoitus. Internet-sivut. Keski-Pohjanmaan liitto (2014). Tuulivoima-alueet maisemassa Keski-Pohjanmaan maakuntakaavaan tarkasteltavien tuulivoima-alueiden vaikutukset maisemallisesti herkkiin kohteisiin ja asuinympäristöihin. Keski-Pohjanmaan IV vaihemaakuntakaavan selvitys 08/2014. Keski-Pohjanmaan liitto & Sigma Konsultit Oy (2001). Keski-Pohjanmaan arvokkaat maisema- ja kulttuurialueet. Kokkola. Luonnonsuojelualueet Elinkeinot Ihmisten asumisviihtyisyys ja elinolot Virkistyskäyttö Terveysvaikutukset Liikenne Maisema ja kulttuuriympäristö Vaikutuksia lähimpiin Natura- ja muihin suojelualueisiin pidetään vähäisinä tai olemattomina pitkien etäisyyksien vuoksi. Lestijoen Natura-alueelle sähkönsiirron rakentamisesta mahdollisesti koituvaa erittäin lievää ja lyhytaikaista vesistöhaittaa ei pidetä merkittävänä. Voimajohdon rakentaminen ja olemassa olo vaikuttaa erityisesti alueen metsätalouteen pienialaisesti ja siten vähäisesti. Voimajohdon rakentamisella on vähäisiä työllistäviä vaikutuksia. Voimajohtoreitti kulkee pääosin etäällä asutuksesta. Lähin asutus reitillä on keskittynyt Tokonperällä ja Kiviahon-Purontakan alueelle, minne kohdistuvia vähäisiä vaikutuksia ovat mm. rakentamisen aikainen melu ja liikenne sekä lievä maisemahaitta. Ihmisten terveyteen voimajohdolla ei ole haitallisia vaikutuksia. Voimajohdon läheisyydessä ei sijaitse merkittäviä virkistyskohteita, eikä voimajohto rajoita merkittävästi muutoinkaan virkistyskäyttöä, joten vaikutukset arvioidaan vähäisiksi. Myös vaikutukset metsästykseen arvioidaan vähäisiksi. Sähkönsiirrosta ei synny terveysvaikutuksia, sillä asutus sijaitsee lähimmillään 750 metrin etäisyydellä suunnitelluista linjoista. Voimajohdon rakentamisvaiheessa aiheutuu jonkin verran liikennettä hankealueen tiestöllä. Vaikutukset liikenteelle ovat vähäisiä. Voimajohdon aiheuttama maisemavaikutus arvioidaan vähäiseksi, koska johtoreitti kulkee pääosin metsäisillä ja asumattomilla alueilla. Tokonperän sekä Purontakan-Kiviahon alueilla, missä asutus on lähimmillään ilmajohtoa, puusto Koistinen, J. (2004). Tuulivoimaloiden linnustovaikutukset. Suomen ympäristö 721/2004. Ympäristöministeriö. Leivo, M., Asanti, T., Koskimies, P., Lammi, E., Lampolahti, J., Mikkola-Roos, M. & Virolainen, E. (2002). Suomen tärkeät lintualueet FINIBA. BirdLife Suomen julkaisuja (No 4). 142 s. BirdLife Suomi. Suomen ympäristökeskus. Maanmittauslaitos (2014). Paikkatietopalvelu. Pohjanmaan liitto, Etelä-Pohjanmaan liitto & Keski-Pohjanmaan liitto (2013). Maaseudun kulttuurimaisemat ja maisemanähtävyydet. Ehdotukset Pohjanmaan, Etelä- ja Keski-Pohjanmaan maakunnallisesti arvokkaiksi maisema-alueiksi Ramboll Finland Oy (2014). Länsi-Toholammin tuulipuiston vaikutukset Natura-alueisiin. Säteilyturvakeskus (2006). Sähkömagneettiset kentät. < Säteilyturvakeskus (2011). Voimajohdot ympäristössämme. Saatavissa:

20 Liite 1 LÄNSI-TOHOLAMMIN TUULIPUISTON 110 KV SISÄINEN VOIMALINJA, YMPÄRISTÖSELVITYS 34 Säteilyturvakeskus (2013a). Voimajohtojen terveysvaikutukset ja STUK:n suositukset. < Säteilyturvakeskus (2013b). Voimajohtojen aiheuttamat sähkö- ja magneettikentät. < Tampereen Teknillinen yliopisto (2011). Voimajohtojen sähkö- ja magneettikentät. < %20ja%20Turvallisuus-osiot/Tamp_yo_magnkentat2011.pdf>. Tikkanen, H. & Tuohimaa, H. (2014). 4. Vaihekaavan vaikutukset Natura-alueisiin. Keski- Pohjanmaan liitto. Ramboll Finland Oy. 42 s. Tikkanen, H. & Tuohimaa, H. (2015). Tuulivoimamaakuntakaavojen Natura-arviointien päivitys. Ramboll Finland Oy. Etelä-Pohjanmaan liitto. Keski-Pohjanmaan liitto. Toholammin kunta (2014). Kaavoitus. Internet-sivut. Ympäristöhallinto (2014). Ympäristöhallinnon Oiva ympäristö- ja paikkatietopalvelu
