1 RAKENNETTU YMPÄRISTÖ Tarvitaanko tätä palkkia? Built Environment Process Reengineering (PRE) Työpaketti: Infra FINBIM Built Built Environment Process Innovations Reengineering

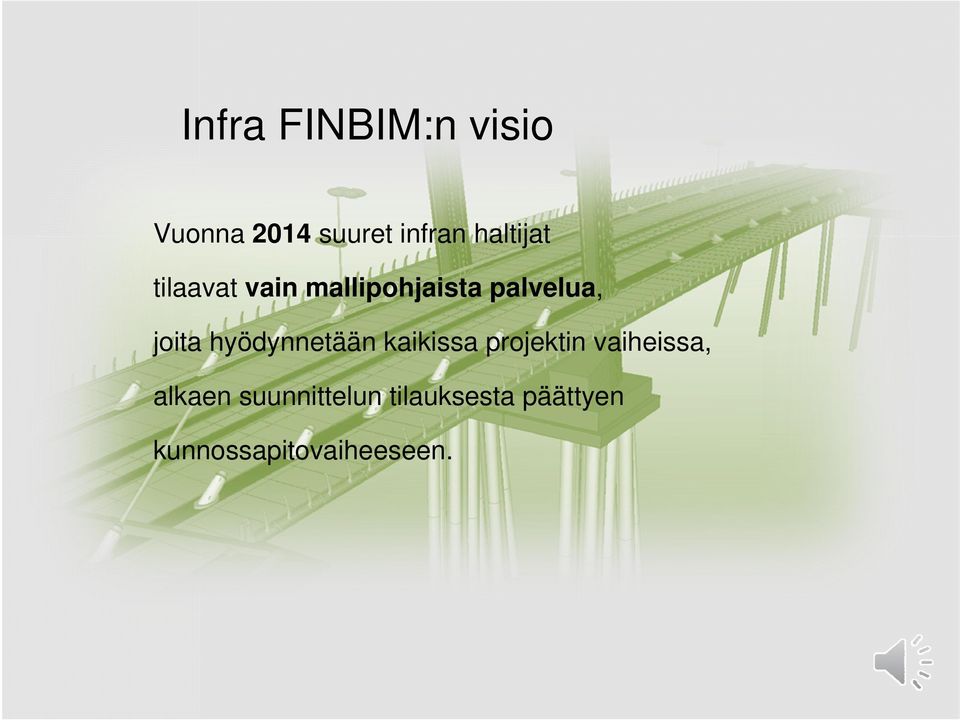

2 :n visio Vuonna 2014 suuret infran haltijat tilaavat vain mallipohjaista palvelua, joita hyödynnetään kaikissa projektin vaiheissa, alkaen suunnittelun tilauksesta päättyen kunnossapitovaiheeseen.

3

4 INFRA FINBIM: YLEISET TAVOITTEET Työpaketin tavoite on tunnistaa, tutkia, määrittää sekä kehittää yhteistyöllä infra-alan toimijoiden kesken sellaiset asiakokonaisuudet, jotka liian vähäisellä yhteistyöllä ovat tähän asti jarruttaneet yritysten mahdollisuuksia toteuttaa ja edelleen kehittää tietomallinnettuja liiketoimintaprosesseja. Kyseessä on systeeminen muutos, jossa siirrytään perinteisestä vaiheajattelusta älykkääseen koko elinkaaren ja kaikki osa-alueet, toimijat ja toiminnot kattavaan tietomalleja hyödyntävään palvelutuotantoon. Muutoksen seurauksena ja sen avulla alan toimintatavat, yhteistyö, intressipiirien keskinäinen ymmärrys ja suunnittelun, rakentamisen sekä ylläpidon tuottavuus paranevat olennaisesti.

5 INFRA FINBIM: ALATYÖPAKETIT Pilottiprojektit, n kpl Tietomallipohjainen elinkaaren hallinta Lähtötieto Suunnittelu Rakentaminen Ylläpito 1. Rajapinnat 1. Standardit Pilotit 1,2,3,n 3. Suunnittelun prosessi 2. Hankintamenetelmät 3. Rakentamisen prosessi Aika n. Kokonaisprosessi Tutkimusteemat Rajapinnat ja standardit Hankkeen lähtötietoihin liittyvien tutkimusten ja suunnittelun, hankintamenettelyt sekä hankintojen sisällöt Toteutuksen ja ylläpidon hankintamenettelyt sekä hankintojen sisällöt Pilottiprojektit ja niiden analysointi

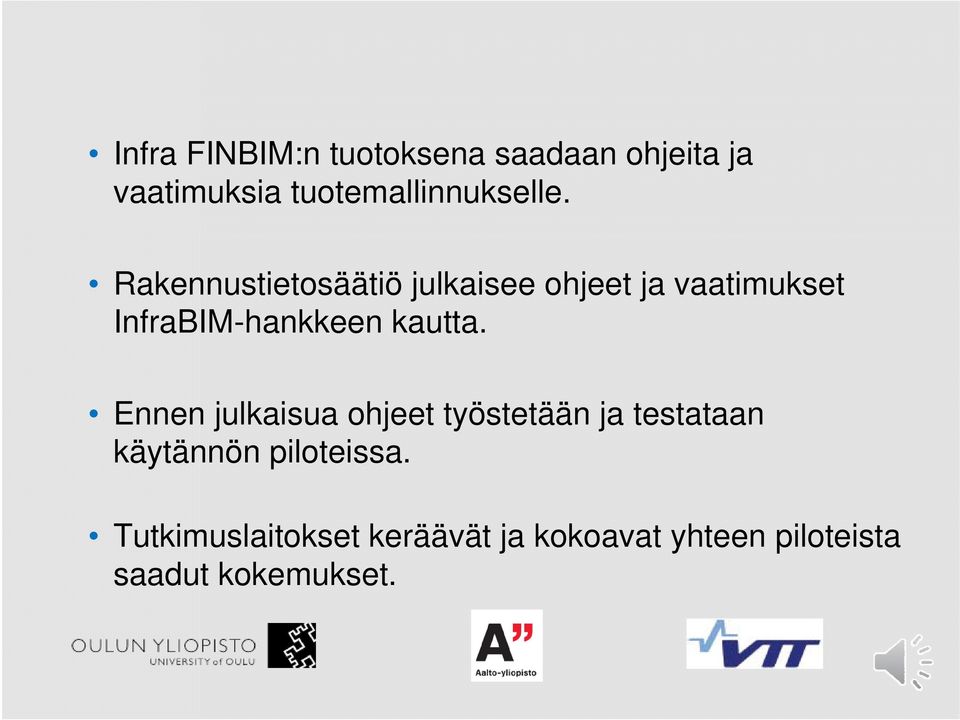

6 Infra FINBIM:n tuotoksena saadaan ohjeita ja vaatimuksia tuotemallinnukselle. Rakennustietosäätiö julkaisee ohjeet ja vaatimukset InfraBIM-hankkeen kautta. Ennen julkaisua ohjeet työstetään ja testataan käytännön piloteissa. Tutkimuslaitokset keräävät ja kokoavat yhteen piloteista saadut kokemukset.

7 Ohjeet Ohjeet Ohjeet Vaatimusten ja ohjeiden toimitustyö ja editointi (InfraTM) Mahdollistaja Aineisto ohjetyöhön InfraFINBIM Yritys A Yritys B Yritys X Ohjaa Päivitystarpeet Yritykset Pilotointi Pilotointi Pilotit Palaute Tutkimus -laitokset

8 FINBIM Alapaketti 1, hankintamenetelmät Tietomallipohjaisen prosessin hankintamalli: Ei välttämättä muuta nykyisiä hankintamenetelmiä Mahdollistaa tehokkaampaan yhteisesti sovittuun Infran toimintatapaan pakottamisen kilpailukykyyn perustuen Tarvitaan: Tarkka yleisiin formaatteihin (esim. LandXML, IFC) perustuva ohjeistus ja sisältömäärittely, jotta informaatiosisältöä voidaan hallitusti tuottaa ja siirtää Page 8

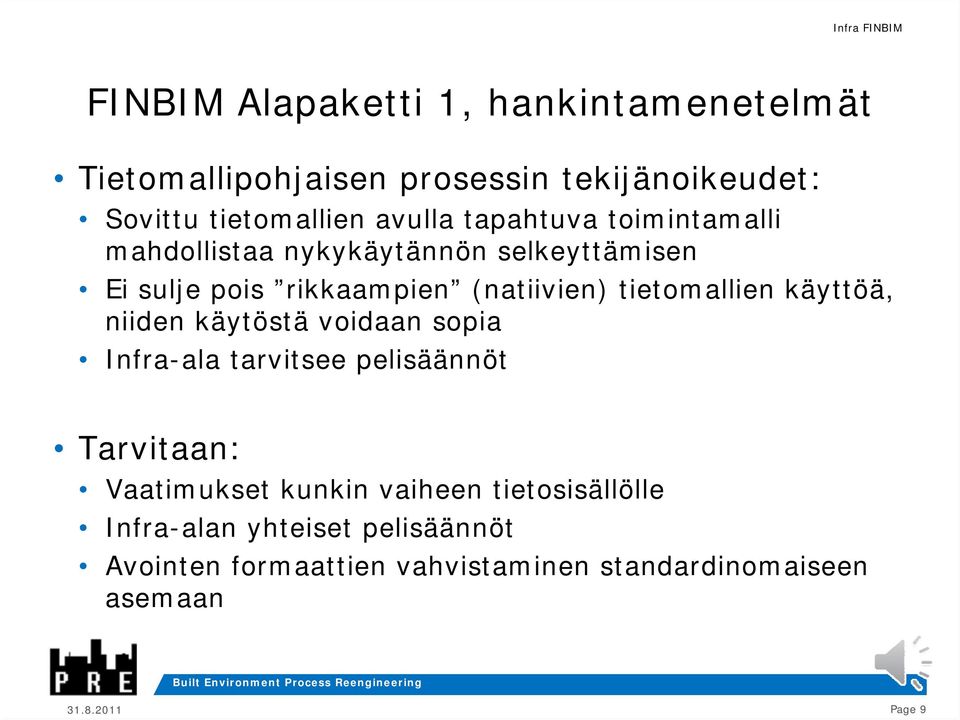

9 FINBIM Alapaketti 1, hankintamenetelmät Tietomallipohjaisen prosessin tekijänoikeudet: Sovittu tietomallien avulla tapahtuva toimintamalli mahdollistaa nykykäytännön selkeyttämisen Ei sulje pois rikkaampien (natiivien) tietomallien käyttöä, niiden käytöstä voidaan sopia Infra-ala tarvitsee pelisäännöt Tarvitaan: Vaatimukset kunkin vaiheen tietosisällölle Infra-alan yhteiset pelisäännöt Avointen formaattien vahvistaminen standardinomaiseen asemaan Page 9

10 FINBIM Alapaketti 2, rajapinnat ja standardit Tavoite Määritellä ja dokumentoida rajapinnat ja tiedonsiirtomenetelmät sekä toimintatavat standardien mukaisesti infran elinkaaren aikaisille lähtöaineistoille ja mallitiedoille. Informaatio tallennetaan ja siirretään tietomallipohjaisesti. Infra-ala noudattaa sovittuja yhteisiä toimintatapoja. Tarvitaan Tekniikka-alueittain dokumentoidut ja avoimet tiedonsiirtomenetelmät ja rajapinnat. Kansainvälisiin standardeihin perustavat menetelmät ja formaatit (Inframodel/LandXML, GML, IFC jne. ). Yhteinen tahtotila. Page 10

11 FINBIM Alapaketti 2, rajapinnat ja standardit Toteutus Tehty ohjelmistokartoitus: tietomallipohjaisuus, rajapinnat (formaatit) Selvitetty olevien standardien hyödyntämistä ja jatkokehitystä: Inframodel/LandXML, IFC, KuntaGML Käynnistetty InfraBIM-nimikkeistön laatimistyö. Nimikkeistö täydentää Infra2006-nimikeistöä ja palvelee erityisesti suunnittelua, mittausta ja tietomallinnusta. Jatkossa: Parhaiksi todettujen menetelmien edelleen kehittäminen tai kehitykseen vaikuttaminen sekä kattava käyttöönotto Yhteinen pysyvä organisaatio, jossa standardeja ja menetelmiä ylläpidetään ja kehitetään Page 11

12 FINBIM Alapaketti 3 Suunnittelun ja rakentamisen uudet prosessit 1. Mallinnettujen suunnitelmien sisältövaatimukset: Lähtötietojen sisältö- ja tarkkuusvaatimukset Eri suunnitteluvaiheiden mallinnuksen sisältö- ja tarkkuusvaatimukset Kaikki tarvittava mittatieto saadaan tuotemallista (paikalleen mittaus ja koneohjaus) Eteneminen: Norjan tiehallinnon tietomalliohje on käännetty suomeksi Väylän pintamallin määrittely luonnosvaiheessa Lähtötietojen, suunnittelun ja toteutuksen vaatimusmäärittelyjen luonnokset loppuvuodesta Page 12

13 FINBIM Alapaketti 3 Suunnittelun ja rakentamisen uudet prosessit 2. Rakentamisen laadunvarmistusaineistojen sisältö: Toteutumamallin sisältövaatimukset laadunvarmistuksen ja omaisuuden hallinnan näkökulmista Toteutumamallin tarkastus- ja laadunvarmistusmenettelyt Selvitetään: Tarkemittaustiedon tuottaminen koneohjausjärjestelmillä Tuotemalleihin liitettävät kelpoisuudenosoitusmenetelmät Page 13

14 FINBIM Alapaketti 3 Suunnittelun ja rakentamisen uudet prosessit 3. Tietomallipohjainen toimintaprosessi: Kaikkien alalla toimivien palveluntuottajien yhteisten tietomallipohjaisten liiketoimintaprosessien määrittäminen ja kehittäminen Tuotemallin hyödyntäminen alihankintaketjuissa Tietomallin arkistointimenettelyt Selvitetään: Määrälaskennan ja kustannusten hallinnan linkittäminen tietomallinnukseen Tietomallin hyödyntäminen tarjousvaiheessa Tietomallin hyödyntäminen laadunvarmistuksessa Toteutumamallin tarkastus- ja laadunvarmistusmenettelyt Suunnitteluohjeistuksen kehittämis/muutostarpeet Page 14

15 INMAP-2 tutkimushanke Hankkeessa on keskitytty 1. jaksolla: liikenneinfran käyttäjälähtöisyyteen (lähtökohdat, perusteet, indikaattorit jne.) opetuksen ja koulutuksen kehittämiseen sekä kansainväliseen tutkimusyhteistyöhön. Käyttäjälähtöisyyden tulokset: Envisioning an User-Centric Infrastructure Lifecycle Management konfrenssipaperi hyväksytty (SB11, Helsinki, lokakuuta) Gathering end-user information and knowledge in BIM-based infrastructure projects konfrenssipaperi hyväksytty (CIB W78/W102, Ranska, lokakuuta) Osaraportti Käyttäjälähtöinen liikenneinfra BIM pohjaisessa toimintaympäristössä, luonnos valmistuu syksyllä 2011 Page 15

16 INMAP-2 tutkimushanke Opetuksen ja kouluttamisen kehittämisen tulokset: yhteistyössä Oulun yliopiston ja Metropolian kanssa aloitettu tekemään kalvosarjaa (infraa koskeva termistö, jne.) Kansainväliset tulokset: (konfressipaperien lisäksi) tutkijavaihdon käynnistäminen maaliskuussa 2011 Australiaan, pääpaino kansainvälisissä julkisissa hankintakäytännöissä ja -kokemuksissa osaraportti Kansainvälinen State-of-Art selvitys rakennusalan BIM - käytännöistä, (CIB W78 konfrenssin pohjalta), valmistuu syksyn 2011 aikana. Keskeisimmät haasteet: Dialogi tieteellisen tutkimuksen ja käytännön liiketoiminnan välillä vaatii vielä kehittämistä. Kokonaisuuden hallinta, tiedon välittäminen, tulosten kommentointi ja yhteistyö PRE tasolla vaatii kaikilta aktiivista Lumon seurantaa ja osallistumista! Page 16

17 Bridge Automation Oulun yliopisto Infra FINBIM Tavoitteet: Mallintaa infra-alalle tarvittava systeeminen muutos, jonka avulla tietomallintamisen ja automaation teknologiat saadaan nykyistä laajemmin, rikkaammin ja tehokkaammin alalla käyttöön Nopeuttaa infratuotteiden mallintamisprosessia Tutkia ja kehittää toteutumamittauksia ja toteutumamallien tarkistusprosesseja Kehittää tie-, rautatie- ja silta-alojen integraatiota tietomallintamisessa ja automaatiossa

18 FINBIM - InfraTimantti Tavoiteet / tehtävät 1. tutkimustyö infran tuotemalliteknologian sekä mallintamista hyödyntävien hankintamallien ja toimintaprosessien kehittämiseksi 2. tuki pilottihankkeiden suunnittelulle, läpiviennille ja arvioinnille Haasteet: Processes Haasteena tutkimustyön osalta on löytää luontevat kytkennät alapakettien AP työskentelyyn. Tähän on löydetty ratkaisut alapakettien organisoitumisen myötä ja seuraavassa vaiheessa työskentetelyä tiivistetään. Guidelines, skill requirements Information needs Business Technologies (ICT / BIM) Efficiency Information, knowledege Actors (human) Page 18

19 FINBIM - InfraTimantti Tuloksia (lisätietoja: LumoFLow) BIM-hankintamenettelyiden (US) selvitys Infra-ohjelmistojen kartoitus (yhteensopivuus/tiedonsiirto) Pilottiohjeet sis. prosessikuvauksen ja asiakirjapohjia pilottienkäynnistysvaiheen pilottisuunnitelman laadinta Pilottien arviointimetodiikka BIM-kyvykkyyden arviointitasot (luonnos) Tiedotussuunnitelma (luonnos) Page 19
