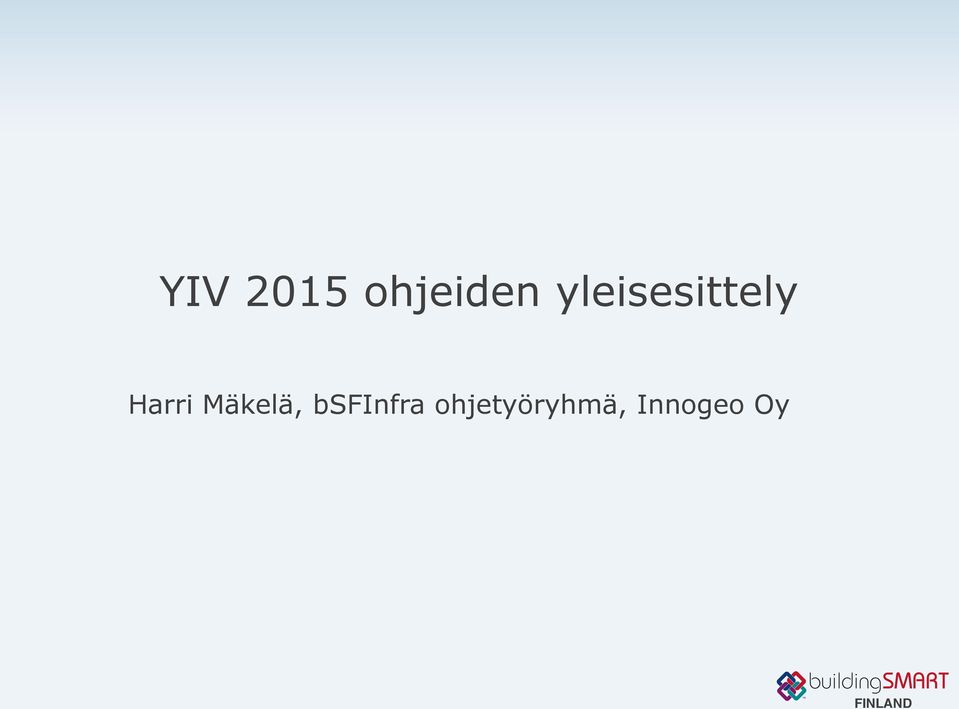

1 YIV 2015 ohjeiden yleisesittely Harri Mäkelä, bsfinfra ohjetyöryhmä, Innogeo Oy

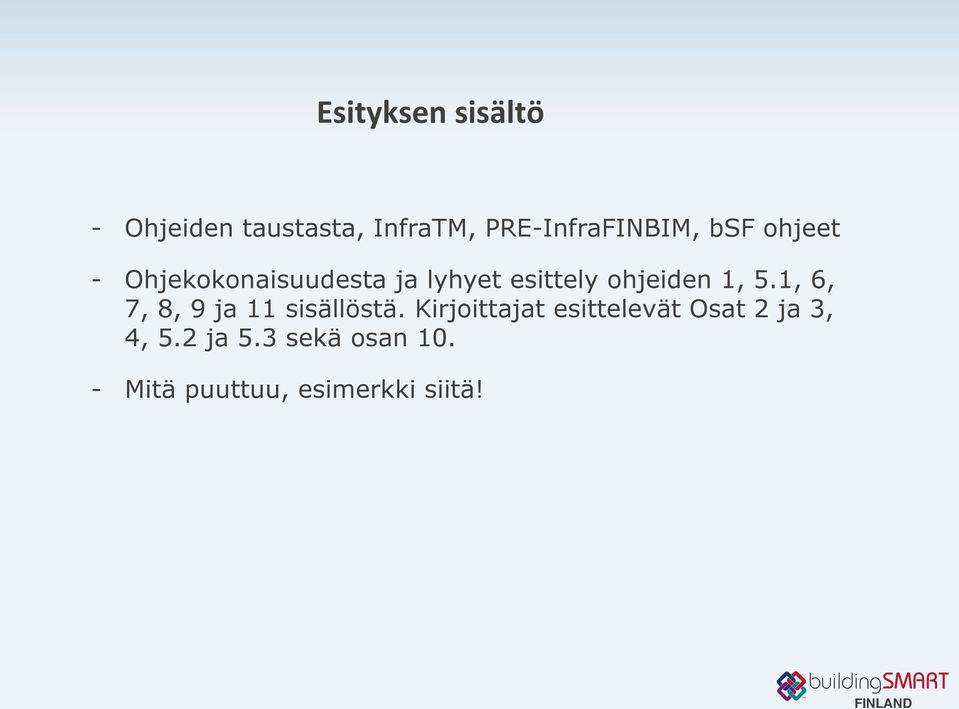

2 Esityksen sisältö - Ohjeiden taustasta, InfraTM, PRE-InfraFINBIM, bsf ohjeet - Ohjekokonaisuudesta ja lyhyet esittely ohjeiden 1, 5.1, 6, 7, 8, 9 ja 11 sisällöstä. Kirjoittajat esittelevät Osat 2 ja 3, 4, 5.2 ja 5.3 sekä osan Mitä puuttuu, esimerkki siitä!

3 Ohjeiden tausta, InfraTM hanke ja RYM Oy:n PRE ohjelman InfraFINBIM työpaketti

4 Ohjeiden esitystavasta - YIV-ohjeet ovat osa RTS:n buildingsmart Finland erityispäätoimikunnan tietomallintamisen ohjekokonaisuutta - YTV-ohjeiden mukainen rakenne, erillisiä ohjeita, joita voidaan täydentää ja päivittää yksittäin, bsf ohjeissa koko rakennetun ympäristön tietomallinnus, kun myös kaupunkimallit ohjeistettu (rakennus, infra, kaupunki ) - Tekniset ohjeet, miten mallit laaditaan ja miten malleja hyödynnetään eri käyttötapauksissa - Tilaajat määrittelevät ohjeiden aseman hankkeissa, kaupalliset sopimukset tekevät ohjeista vaatimuksia

5 YIV Inframalliohjeet InfraBIM - Inframodel YIV Mallinnusohjeet! Mallintamisen ja mallien! käytön tekniset ohjeet! Käyttäjän tarpeista lähtevien! prosessien kehittäminen! Infra-alan osaamisen! kehittäminen! YIV! Mallinnusohjeet! InfraBIM-! nimikkeistö! muut Infra! nimikkeistöt! Inframodel! InfraBIM sanasto suomi-englanti

6 Yleiset inframallivaatimukset YIV 2015 Kysymyksessä on yleinen infra-alan ohjeisto, kuten on esimerkiksi InfraRYL ( nimestään huolimatta ohjejärjestelmä ja siitä huolimatta että sisältää vaatimuksia ja ohjeita) YIV ohjeet kuvaavat yleisiä teknisiä vaatimuksia ja antaa ohjeita ja esimerkkejä soveltamisesta. Hankekohtaisilla kaupallisilla sopimuksilla YIV-ohjeista vaatimuksia. Infra-alan yhteinen hyväksyntä lausuntojen kautta. Ei saa olla ristiriitaa tilaajaorganisaatioiden ohjeiden kanssa, tilaajien omat ohjeet menevät edelle yleisistä ohjeista. Pyritään edistämään alan yhteisten käytäntöjen leviämistä. Voi sisältää erittelyjä koskien esimerkiksi tietä, rataa, katuja, puistoja ja yleisiä alueita tai vesihuoltolinjoja jne. Tekniset ohjeet eivät saa sisältää mitään kaupallisia tai hallinnollisia / sopimusteknisiä määrittelyjä tai ohjeita Ohjeita päivitetään, käännetään englanniksi ja kaikki versiot tulevat olemaan käytettävissä infrabim.fi sivuston kautta

7 Inframallin vaabmukset ja ohjeet, ohjeluelelon lihavoidut osat esitellään erikseen 1: Tietomallipohjainen hanke 2: Yleiset mallinnusvaabmukset, LKe 3: LähtöBedot, LKe 4: Inframalli ja mallinnus hankkeen eri suunnifeluvaiheissa, NJa 5: Rakennemallit; 5.1 Maa-, pohja- ja kalliorakenteet; Päällys- ja pintarakenteet, 5.2 Maarakennustöiden toteutusmallin (koneohjausmalli) laadintaohje, SSn 5.3 Maarakennustöiden toteumamallin laadintaohje, SSn 6: Rakennemallit; 6.1 Järjestelmät 7: Rakennemallit; 7.1 Rakennustekniset rakennusosat 8: Inframallin laadunvarmistus 9: Määrälaskenta, kustannusarviot 10: Havainnollistaminen, SLu 11: Infran hallinta (käylö, korjaus ja hoito - ylläpito/kunnossapito) 12: Tietomallin hyödyntäminen eri suunnileluvaiheissa ja infran rakentamisessa

8 YIV ohjeiden yleisesittely, Osa 1 Yleiset inframallivaatimukset YIV2015 Osa 1 TIETOMALLIPOHJAINEN HANKE Tässä YIV Osassa 1 esitellään johdantona YIV ohjeiden tausta ja työhön osallistuneet tahot. Ohjeen varsinainen sisältö on yleisen tason johdanto tietomallinnusta hyödyntävän infrahankkeen toimintamalliin. Tietomallipohjaisen toiminnan tarjoamien etujen täysimittainen hyödyntäminen edellyttää muutoksia osapuolten toiminnassa ja jatkuvaa panostusta standardien, rajapintojen ja ohjelmistojen kehittämiseen. Mallintamisen käyttö on huomioitava hankkeen organisoinnissa, vaiheistuksessa, aikataulussa, toimintatavoissa ja tiedonvaihdossa. WSP Finland Oy / Jari Niskanen Hankkeessa tulee osata arvioida, miten tietomallintamisella saadaan tuotettua hankkeelle mahdollisimman suuri lisäarvo ja miten mallinnus edistää hankkeen kokonaistavoitteiden saavuttamista. Toisaalta hankkeen palveluntarjoajien on osattava sovittaa toimintaprosessinsa tilaajien tavoitteisiin.

9 YIV ohjeiden yleisesittely, Osa 5.1 Yleiset inframallivaatimukset YIV 2015 Osa Rakennussuunnitelmavaiheen maa-, pohja- ja kalliorakenteet sekä päällys- ja pintarakenteet Tässä osassa määritellään maa-, pohjaja kalliorakenteista sekä päällys- ja pintarakenteista käytettävien rakennussuunnitelmavaiheen mallien sisältö rakennusosien geometrian ja ominaisuuksien osalta. Ohjeen mukaisilla, yhtenäisillä menettelytavoilla on tavoitteena saada rakennussuunnitteluvaiheessa tuotetuista tietomalleista ja niiden sisällöistä yhdenmukaisia. Vaatimukset koostuvat Infra 2015 Rakennusosanimikkeistön (jaksot 1000 ja 2000)mukaisista rakennusosista Tekijät: Ramboll Finland Oy: Matias Napari, Taavi Dettenborn, Petri Tyynelä FINNMAP Infra Oy: Iikka Kärki, Noora Hulkkonen, Lauri Harjula VR Track Oy: Valtteri Brotherus WSP Finland Oy: Henri Haverinen Sito: Frans Horn

10 YIV ohjeiden yleisesittely, Osa 6 Yleiset inframallivaatimukset YIV 2015 OSA 6 JÄRJESTELMÄT Pöyry Finland Oy / Tiina Karjalainen Osassa 6 määritellään rakennusosanimikkeistön (Infra 2015) mukaisista jakson 3000 Järjestelmät mukaisista rakennusosista rakennussuunnitelmavaiheen mallien sisältö rakennusosien geometrian ja ominaisuuksien osalta JÄRJESTELMÄT 3100 Vesihuollon järjestelmät 3200 Turvallisuusrakenteet ja opastusjärjestelmät 3300 Sähkö-, tele- ja konetekniset järjestelmät 3400 Lämmön- ja kaasunsiirtojärjestelmät 3500 Ilmanvaihtojärjestelmät ja 3600 automaatiojärjestelmät puuttuvat Tiet, radat, kadut, metro, yms. infra sisältää paljon tekniikkaa, jota ei ole käsitelty. Tilavarauksen geometriatiedon mallintaminen tärkeää.

11 YIV ohjeiden yleisesittely, Osa 7 Laadunvarmistus Vuorovaikutus ja yhteistyö Yleiset inframallivaatimukset YIV 2015 Ohjaus ja koordinoinr Inframallintaminen Tekniikkalajien yhteensovilamine n (yhdistelmämalli) 4331 Tihtaalit ja paalut 4332 Nosturiradat 4333 LogisRset järjestelmät 4339 Muut laiturien varusteet ja laileet Osa 7 RAKENNUSTEKNISET RAKENNUSOSAT LähtöRetojen hankinta ja mallintaminen SuunniLelu ja rakentaminen Esisuunnit- telu Yleissuunnit- telu Väyläsuunnit- telu Rakennussuun- nilelu A- Insinöörit SuunniLelu Oy/Minna Salonsaari, Jarkko Savolainen, Liikennevirasto/Heikki Myllymäki Tässä osassa 7 määritellään rakennusosanimikkeistön (Infra 2015) mukaisista jakson 4000 Rakennustekniset rakennusosat mukaisista rakenteista yleispiirteisiä mallivaatimuksia ja ohjeita. Ohje käsittelee kaikkia suunnitteluvaiheita, mutta yleisemmällä tasolla kuin siltoja käsitellään Liikenneviraston ohjeessa: Siltojen tietomalliohje 6/2014 Vastaavasti mm. HKR:llä on käytössä ohje: Taitorakenteiden tietomallinnusohje, ja vastaavasti myös katuhankkeita varten Kadunsuunnittelun inframalliohje, , joka perustuu YIV-ohjeisiin, Infrabim-nimikkeistöön ja inframodel määrittelyihin

12 YIV ohjeiden yleisesittely, Osa 8 Tekla Oy/ Erkki Mäkinen, Sito Oy / Ilkka Tieaho, Proxion Oy/ Juha Parkkari Yleiset inframallivaatimukset YIV 2015 Osa 8 INFRAMALLIN LAADUNVARMISTUS Tässä lausunnolla olevassa YIV Osassa 8 määritellään laadunvarmistustoimenpiteitä, jotka liittyvät pääosin mallin teknisen sisällön tarkastukseen, ei suunnitelman oikeellisuuden arviointiin. Taitorakenteiden, kuten siltojen ja taitorakenteiden osalta, mallipohjaisessa laadunvarmistuksessa noudatetaan erillisiä taitorakenteita koskevia ohjeita. Näitä ovat muun muassa Liikenneviraston Siltojen tietomalliohje, HKR:n Taitorakenteiden tietomallinnusohje ja YIV:n osa 7.1 Rakennustekniset rakennusosat. Tämän ohjeen pääpaino on suunnitteluja toteutusmalli-vaiheissa. Ohjeessa pyritään antamaan konkreettisia, ja tähän mennessä hankkeissa hyväksi havaittuja, esimerkkejä laadunvarmistukseen liittyvistä toimenpiteistä. Toisin sanoen ohjeessa esitetään tämän hetken tietoon perustuvia laadunvarmistuksen parhaita käytäntöjä.

13 YIV ohjeiden yleisesittely, Osa 9 Yleiset inframallivaatimukset YIV2014 Osa 9 MÄÄRÄLASKENTA JA KUSTANNUSARVIOT YIV Osassa 9 esitetään eri suunnitteluvaiheissa (osien 4-7 ohjeet) tehtävien määrien arvioinnin periaatteita. Rakennussuunnitelmasta määrät saadaan rakennusosien tarkkuudella ohjelmistosovelluksesta riippuen pääosin hyvinkin tarkasti. Osa 9:n luonnos on tällä hetkellä lausuntokierroksella ja sitä täydennetään parhaillaan. Yit Rakennus Oy/ Pekka Ruuti

14 ! YIV ohjeiden yleisesittely, Osa 11 Yleiset inframallivaatimukset YIV2015 Tässä YIV Osassa 11 tullaan esittämään 11.1 Tieverkon kunnossapidon mallivaatimukset infran hallintaa koskevia mallintamisen ohjeita. Infran hallinta sisältää ylläpidon, Ohjaus ja koordinoinr kunnossapidon ja hoidon toimenpiteitä eli laadinnassa olevan Infra toimenpitonimikkeistön asioita korjaaminen, hoito ja LähtöRetojen Laadunvarmistus hankinta ja mallintaminen käyttö. Vuorovaikutus ja yhteistyö Inframallintaminen SuunniLelu ja rakentaminen Lausunnolla oleva ohje käsittelee Tieverkon kunnossapidon mallivaatimuksia ja siinä esitetään Tekniikkalajien yhteensovilaminen (yhdistelmämalli) 1.Kunnossapidon vaatimukset toteumamallille 2. Kunnossapidon rekisteritietojen tulevaisuuden käyttöliittymä 3. Koko elinkaaren kattava mallintaminen tulevaisuudessa NCC Roads Oy / Manu Mar^nen

15 YIV ohjeiden yleisesittely, Osa 12 Yleiset inframallivaatimukset YIV2014 Osa 12 Tietomallin hyödyntäminen infran suunnittelussa ja rakentamisessa Osa 12.2 Tie- ja ratarakentamisen mallipohjainen laadunvalvontamenetelmä Tässä YIV Osassa 12.2 kuvataan työkoneautomaatiota hyödyntävän tie- ja ratarakennushankkeen mallipohjaisen laadunvalvontamenettelyn käyttöönoton edellytykset, päävaiheet ja dokumentoitava aineisto. Kuvattu menetelmä on tarkoitettu sovellettavaksi tie- ja ratakohteiden maarakenteiden ja soveltuvin osin kerrosrakenteiden geometristen mittojen laadunvalvontaan. Tämän kuvauksen tavoitteena on luoda pohjaa jatkossa InfraRYL:iin kirjattavaa vaihtoehtoista laadunvalvontamenettelyä varten. InfraRYL päivitys on parhaillaan käynnissä. Destia Oy / Mika Jaakkola DesRa Oy / Mika Jaakkola

16 Mitä puuluu YIV ohjeista? Esimerkki Rakentajan materiaali- ja tuotehankinnoissa suunnitelman materiaalivaarmukset muuluvat mallissa tuoleiksi eli esimerkiksi - Jakavan kerroksen murske > toimilajan NN. UusiotuoLeeksi - Tiekaide > toimilajan NN. Tiekaidetyypiksi - TB- paalusta > valmistajan NN. Teräspaalu tai NN:n tb- paalu - Hulevesiputki ja kaivo > valmistajan NN. TuoLeet Tuoteteollisuus on valmistelemassa 3D- tuotekirjastoja tai vastaavia, joiden kytkeminen toteumaretoihin tulee määritellä Oleellista on tallentaa oikea riilävä Reto tulevaa infran hallintaa (korjaamista, hoitoa ja käylöä eli ylläpitoa/kunnossapitoa)varten

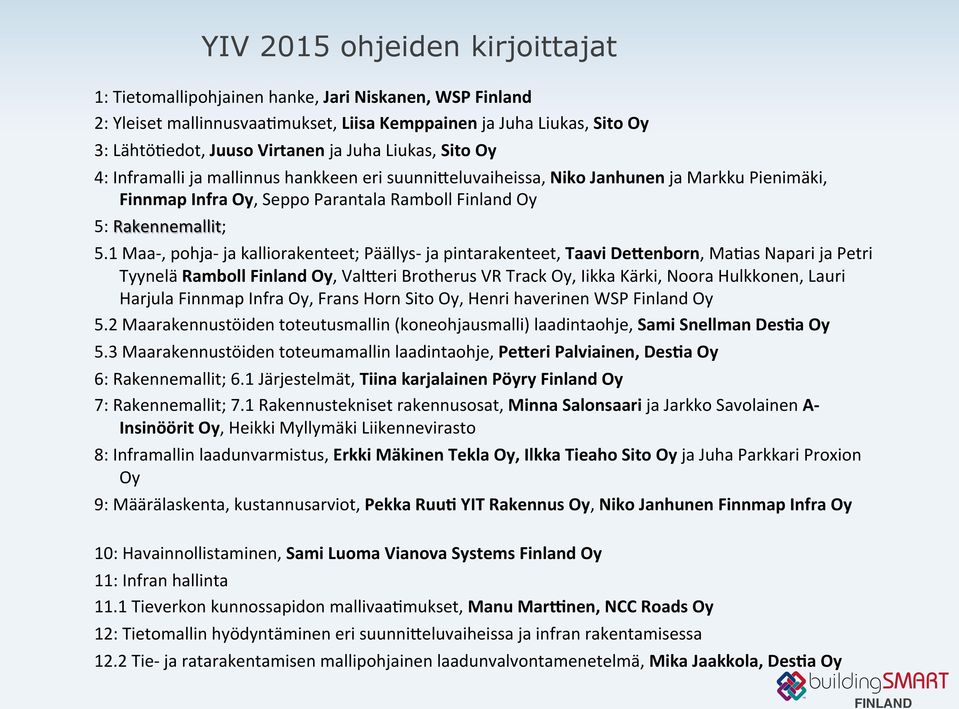

17 1: Tietomallipohjainen hanke, Jari Niskanen, WSP Finland 2: Yleiset mallinnusvaarmukset, Liisa Kemppainen ja Juha Liukas, Sito Oy 3: LähtöRedot, Juuso Virtanen ja Juha Liukas, Sito Oy 4: Inframalli ja mallinnus hankkeen eri suunnileluvaiheissa, Niko Janhunen ja Markku Pienimäki, Finnmap Infra Oy, Seppo Parantala Ramboll Finland Oy 5: Rakennemallit; YIV 2015 ohjeiden kirjoittajat 5.1 Maa-, pohja- ja kalliorakenteet; Päällys- ja pintarakenteet, Taavi DeFenborn, MaRas Napari ja Petri Tyynelä Ramboll Finland Oy, ValLeri Brotherus VR Track Oy, Iikka Kärki, Noora Hulkkonen, Lauri Harjula Finnmap Infra Oy, Frans Horn Sito Oy, Henri haverinen WSP Finland Oy 5.2 Maarakennustöiden toteutusmallin (koneohjausmalli) laadintaohje, Sami Snellman DesBa Oy 5.3 Maarakennustöiden toteumamallin laadintaohje, PeFeri Palviainen, DesBa Oy 6: Rakennemallit; 6.1 Järjestelmät, Tiina karjalainen Pöyry Finland Oy 7: Rakennemallit; 7.1 Rakennustekniset rakennusosat, Minna Salonsaari ja Jarkko Savolainen A- Insinöörit Oy, Heikki Myllymäki Liikennevirasto 8: Inframallin laadunvarmistus, Erkki Mäkinen Tekla Oy, Ilkka Tieaho Sito Oy ja Juha Parkkari Proxion Oy 9: Määrälaskenta, kustannusarviot, Pekka RuuB YIT Rakennus Oy, Niko Janhunen Finnmap Infra Oy 10: Havainnollistaminen, Sami Luoma Vianova Systems Finland Oy 11: Infran hallinta 11.1 Tieverkon kunnossapidon mallivaarmukset, Manu Mar[nen, NCC Roads Oy 12: Tietomallin hyödyntäminen eri suunnileluvaiheissa ja infran rakentamisessa 12.2 Tie- ja ratarakentamisen mallipohjainen laadunvalvontamenetelmä, Mika Jaakkola, DesBa Oy

18 Kiitos
