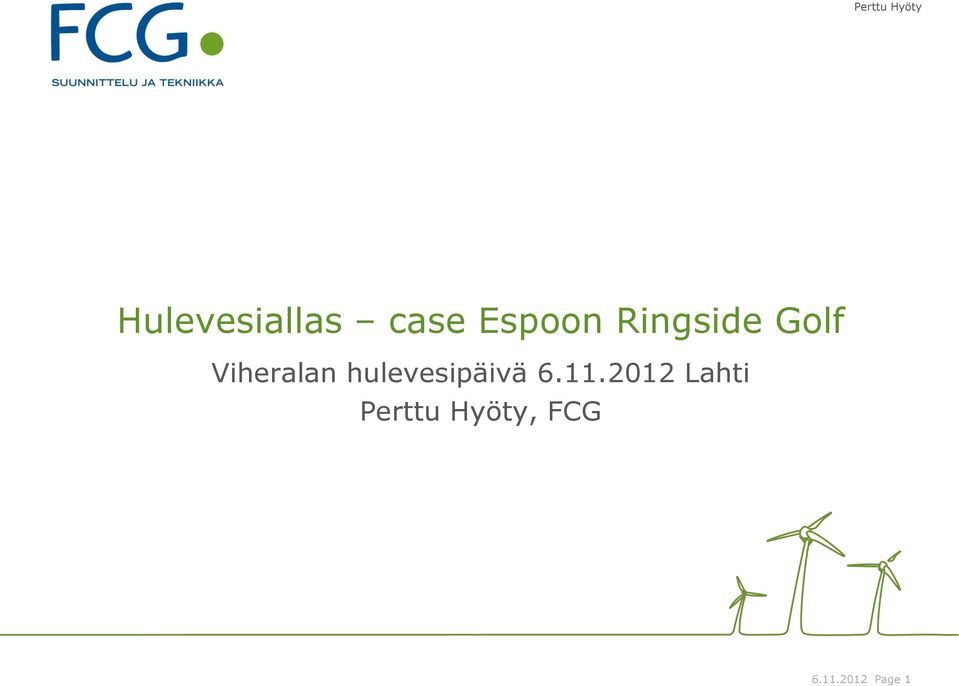

1 Hulevesiallas case Espoon Ringside Golf Viheralan hulevesipäivä Lahti, FCG Page 1

2 Hulevesien viivyttäminen keskitetyillä ratkaisuilla Page 2

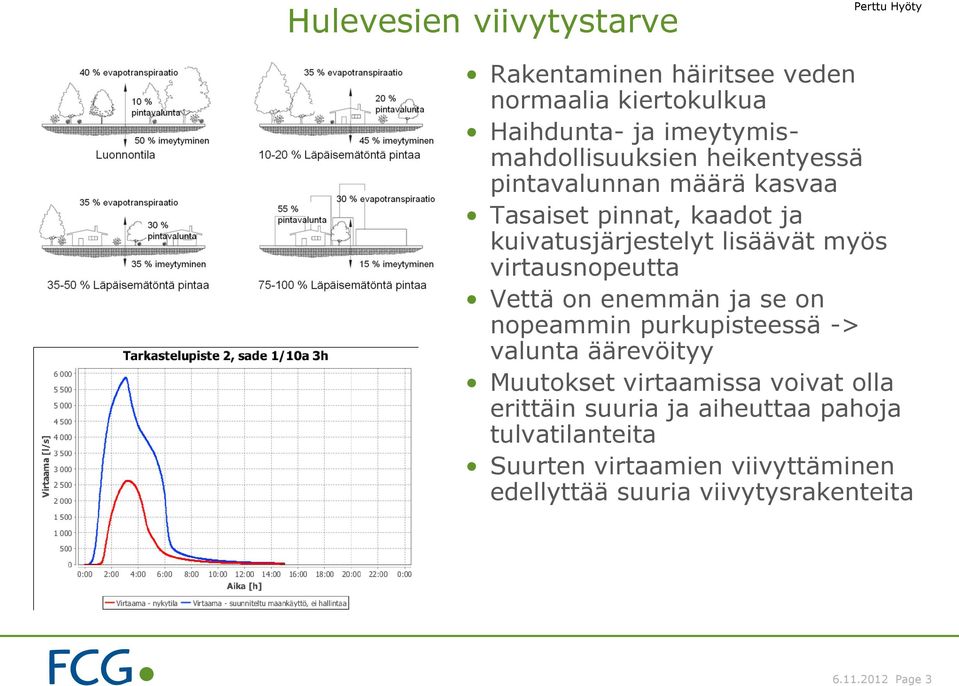

3 Hulevesien viivytystarve Rakentaminen häiritsee veden normaalia kiertokulkua Haihdunta- ja imeytymismahdollisuuksien heikentyessä pintavalunnan määrä kasvaa Tasaiset pinnat, kaadot ja kuivatusjärjestelyt lisäävät myös virtausnopeutta Vettä on enemmän ja se on nopeammin purkupisteessä -> valunta äärevöityy Muutokset virtaamissa voivat olla erittäin suuria ja aiheuttaa pahoja tulvatilanteita Suurten virtaamien viivyttäminen edellyttää suuria viivytysrakenteita Page 3

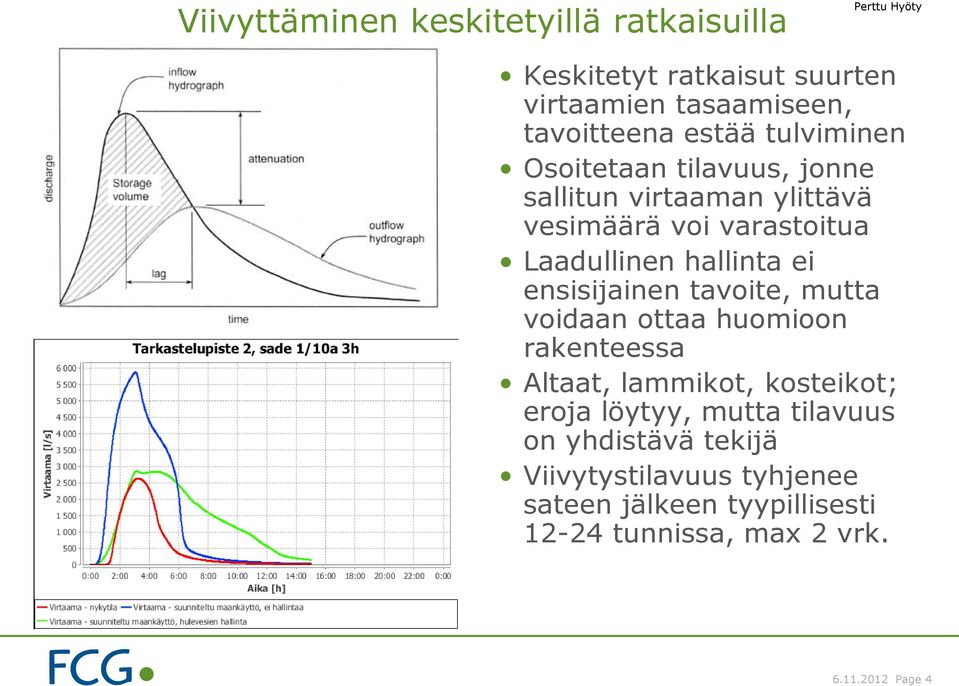

4 Viivyttäminen keskitetyillä ratkaisuilla Keskitetyt ratkaisut suurten virtaamien tasaamiseen, tavoitteena estää tulviminen Osoitetaan tilavuus, jonne sallitun virtaaman ylittävä vesimäärä voi varastoitua Laadullinen hallinta ei ensisijainen tavoite, mutta voidaan ottaa huomioon rakenteessa Altaat, lammikot, kosteikot; eroja löytyy, mutta tilavuus on yhdistävä tekijä Viivytystilavuus tyhjenee sateen jälkeen tyypillisesti tunnissa, max 2 vrk Page 4

5 Muutama esimerkki keskitetyistä viivytysrakenteista FCG FCG FCG Page 5

6 Ringside Golf, Espoon Niipperi Page 6

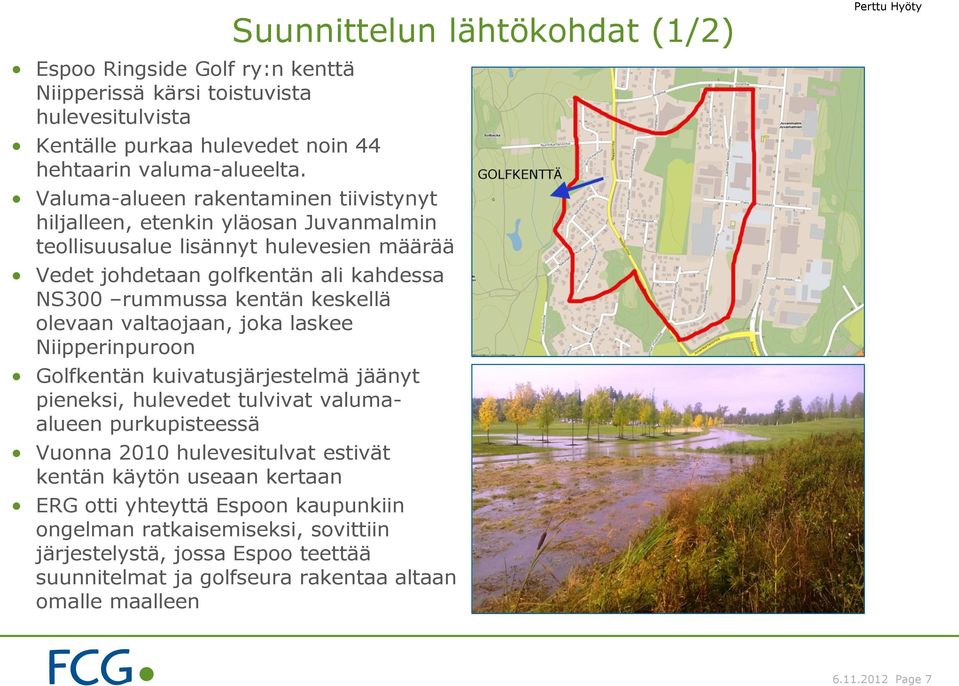

7 Suunnittelun lähtökohdat (1/2) Espoo Ringside Golf ry:n kenttä Niipperissä kärsi toistuvista hulevesitulvista Kentälle purkaa hulevedet noin 44 hehtaarin valuma-alueelta. Valuma-alueen rakentaminen tiivistynyt hiljalleen, etenkin yläosan Juvanmalmin teollisuusalue lisännyt hulevesien määrää Vedet johdetaan golfkentän ali kahdessa NS300 rummussa kentän keskellä olevaan valtaojaan, joka laskee Niipperinpuroon Golfkentän kuivatusjärjestelmä jäänyt pieneksi, hulevedet tulvivat valumaalueen purkupisteessä Vuonna 2010 hulevesitulvat estivät kentän käytön useaan kertaan ERG otti yhteyttä Espoon kaupunkiin ongelman ratkaisemiseksi, sovittiin järjestelystä, jossa Espoo teettää suunnitelmat ja golfseura rakentaa altaan omalle maalleen Page 7

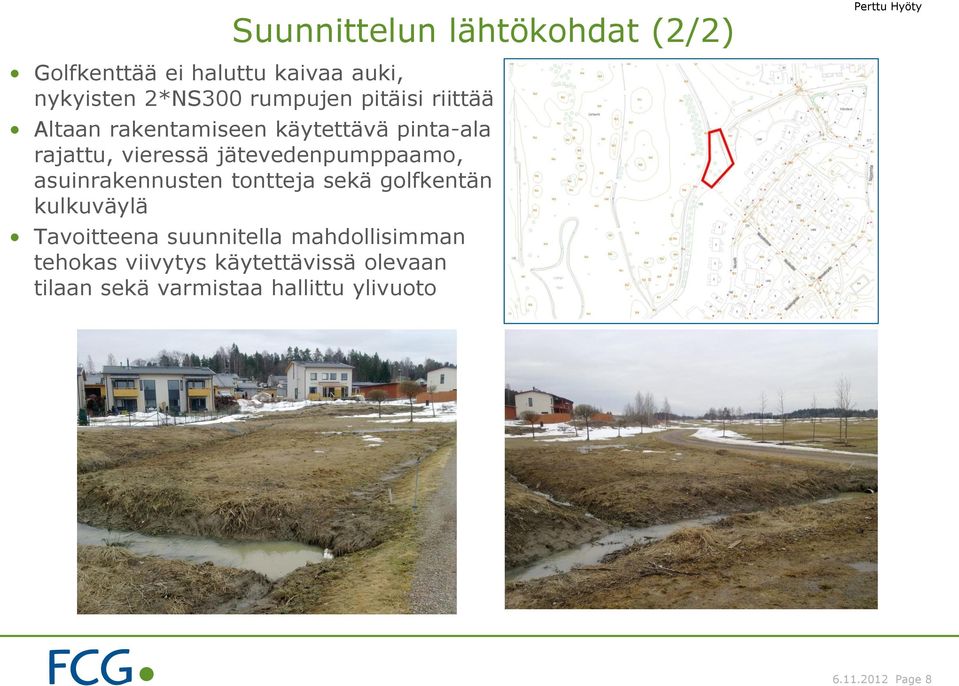

8 Suunnittelun lähtökohdat (2/2) Golfkenttää ei haluttu kaivaa auki, nykyisten 2*NS300 rumpujen pitäisi riittää Altaan rakentamiseen käytettävä pinta-ala rajattu, vieressä jätevedenpumppaamo, asuinrakennusten tontteja sekä golfkentän kulkuväylä Tavoitteena suunnitella mahdollisimman tehokas viivytys käytettävissä olevaan tilaan sekä varmistaa hallittu ylivuoto Page 8

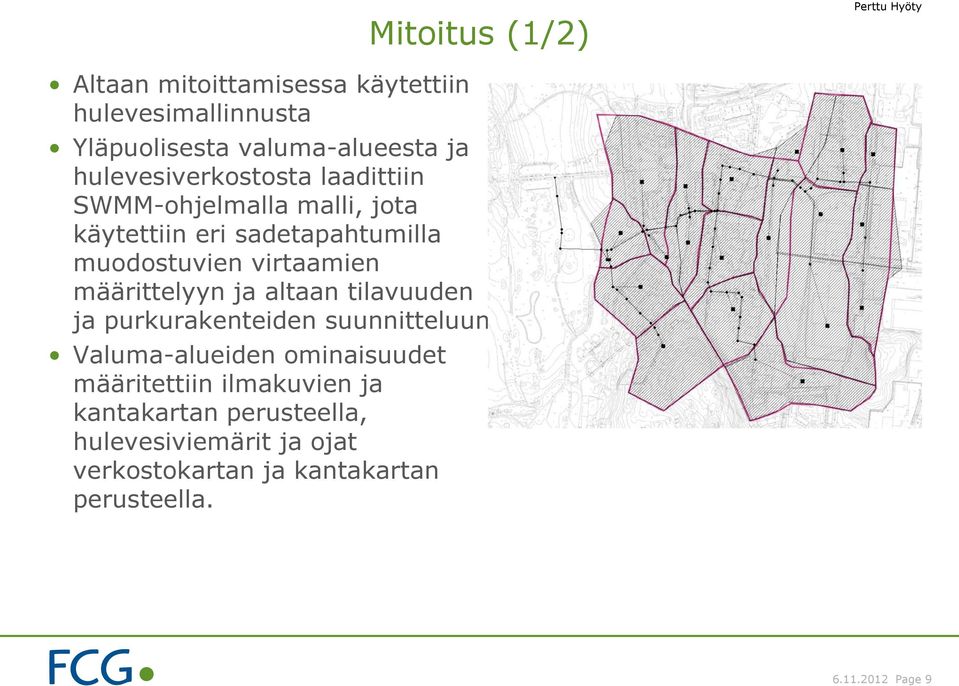

9 Mitoitus (1/2) Altaan mitoittamisessa käytettiin hulevesimallinnusta Yläpuolisesta valuma-alueesta ja hulevesiverkostosta laadittiin SWMM-ohjelmalla malli, jota käytettiin eri sadetapahtumilla muodostuvien virtaamien määrittelyyn ja altaan tilavuuden ja purkurakenteiden suunnitteluun Valuma-alueiden ominaisuudet määritettiin ilmakuvien ja kantakartan perusteella, hulevesiviemärit ja ojat verkostokartan ja kantakartan perusteella Page 9

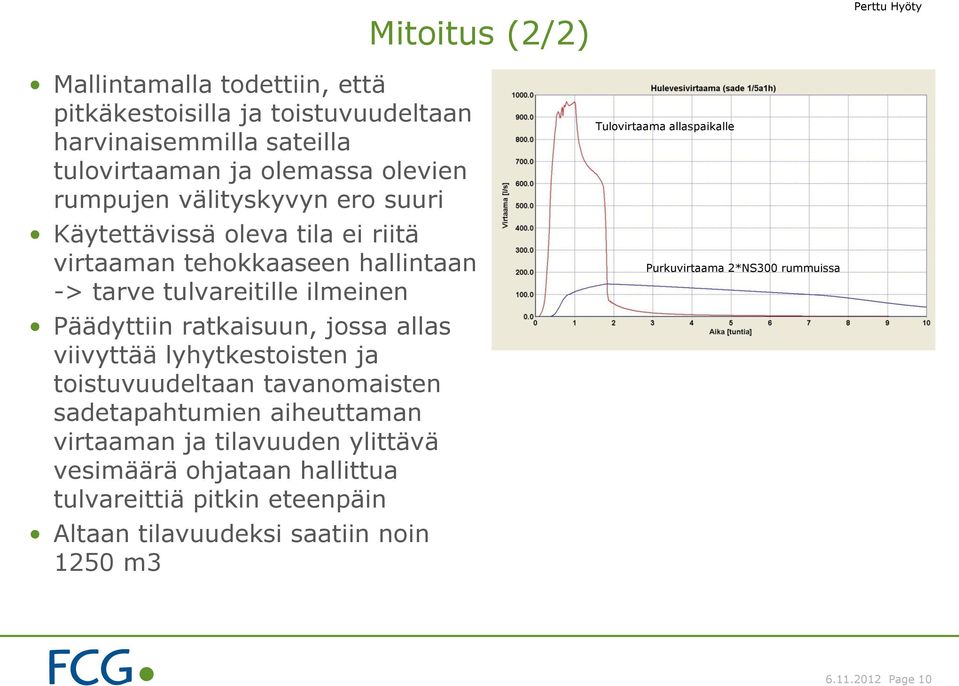

10 Mitoitus (2/2) Mallintamalla todettiin, että pitkäkestoisilla ja toistuvuudeltaan harvinaisemmilla sateilla tulovirtaaman ja olemassa olevien rumpujen välityskyvyn ero suuri Käytettävissä oleva tila ei riitä virtaaman tehokkaaseen hallintaan -> tarve tulvareitille ilmeinen Päädyttiin ratkaisuun, jossa allas viivyttää lyhytkestoisten ja toistuvuudeltaan tavanomaisten sadetapahtumien aiheuttaman virtaaman ja tilavuuden ylittävä vesimäärä ohjataan hallittua tulvareittiä pitkin eteenpäin Altaan tilavuudeksi saatiin noin 1250 m3 Tulovirtaama allaspaikalle Purkuvirtaama 2*NS300 rummuissa Page 10

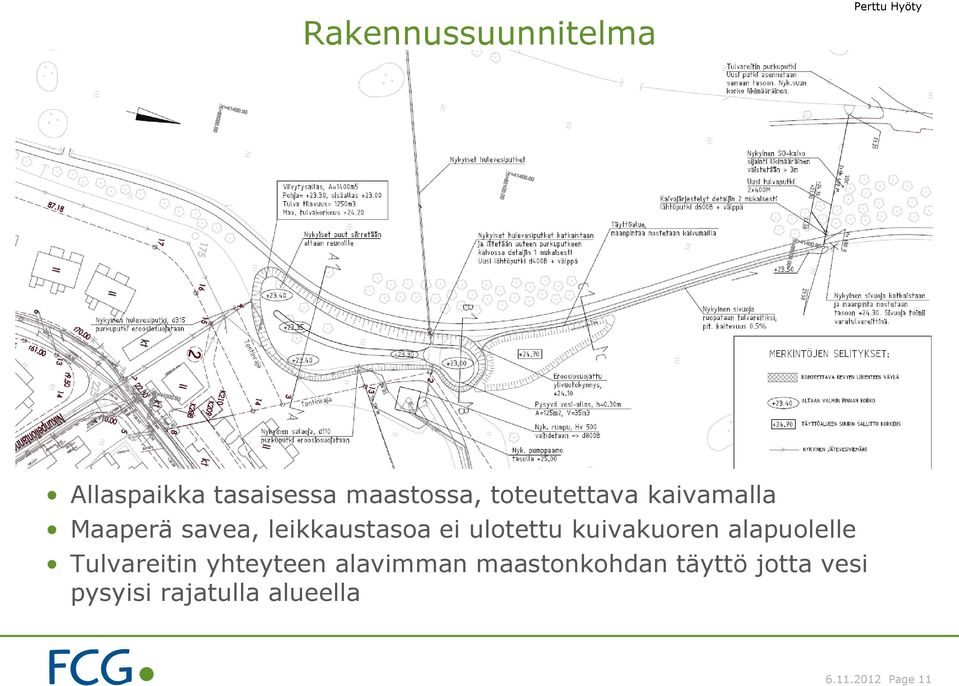

11 Rakennussuunnitelma Allaspaikka tasaisessa maastossa, toteutettava kaivamalla Maaperä savea, leikkaustasoa ei ulotettu kuivakuoren alapuolelle Tulvareitin yhteyteen alavimman maastonkohdan täyttö jotta vesi pysyisi rajatulla alueella Page 11

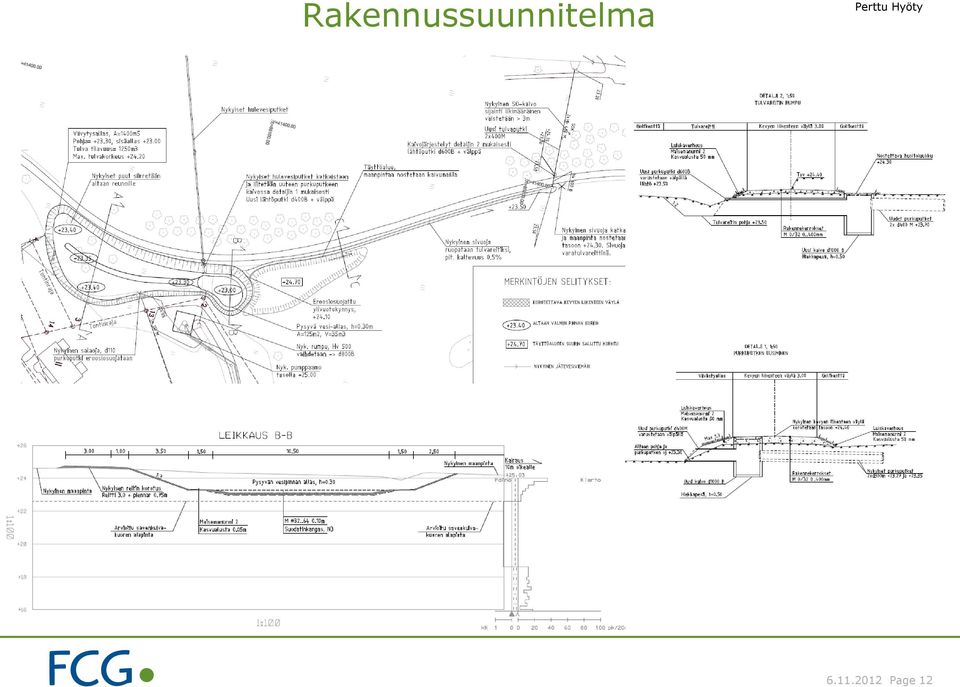

12 Rakennussuunnitelma Page 12

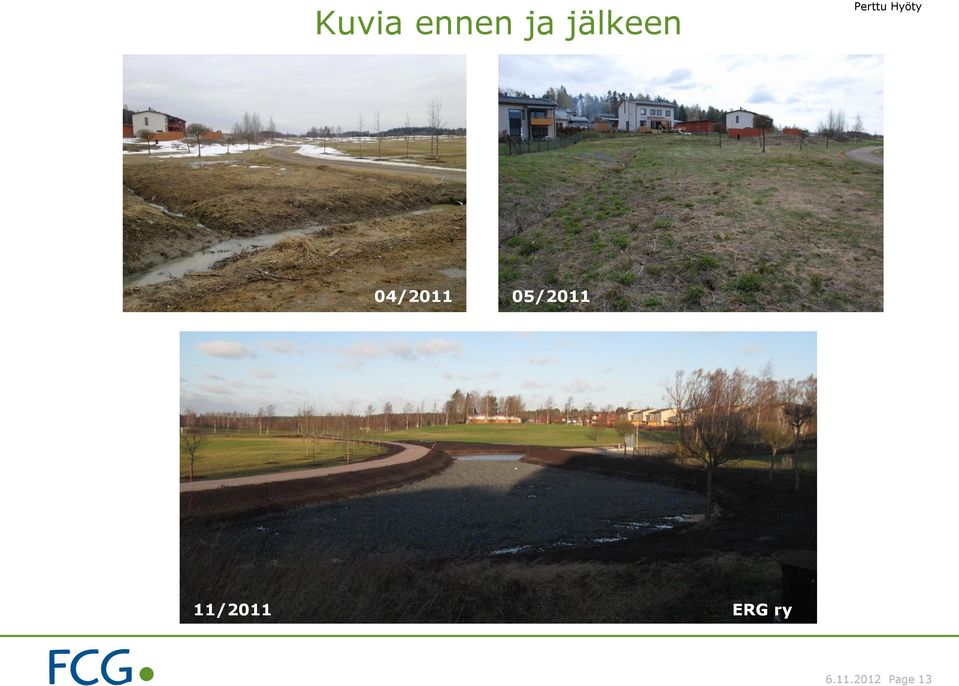

13 Kuvia ennen ja jälkeen 04/ / /2011 ERG ry Page 13

14 Kuvia ennen ja jälkeen 6/2012, 36 mm sade päivässä ERG ry 7/2012 FCG 6/2012, 36 mm sade päivässä ERG ry Page 14

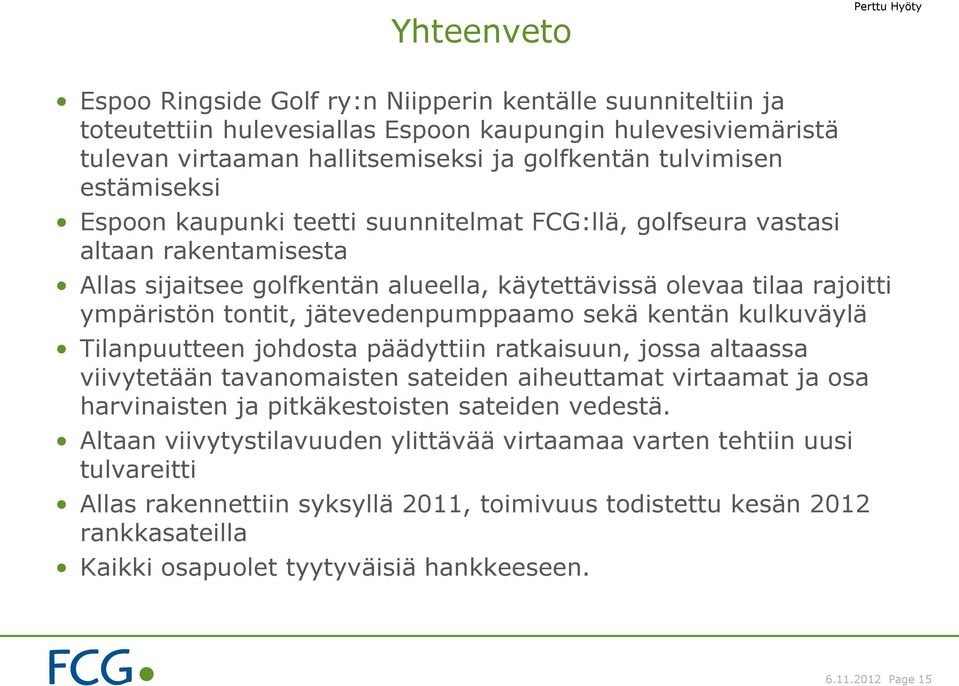

15 Yhteenveto Espoo Ringside Golf ry:n Niipperin kentälle suunniteltiin ja toteutettiin hulevesiallas Espoon kaupungin hulevesiviemäristä tulevan virtaaman hallitsemiseksi ja golfkentän tulvimisen estämiseksi Espoon kaupunki teetti suunnitelmat FCG:llä, golfseura vastasi altaan rakentamisesta Allas sijaitsee golfkentän alueella, käytettävissä olevaa tilaa rajoitti ympäristön tontit, jätevedenpumppaamo sekä kentän kulkuväylä Tilanpuutteen johdosta päädyttiin ratkaisuun, jossa altaassa viivytetään tavanomaisten sateiden aiheuttamat virtaamat ja osa harvinaisten ja pitkäkestoisten sateiden vedestä. Altaan viivytystilavuuden ylittävää virtaamaa varten tehtiin uusi tulvareitti Allas rakennettiin syksyllä 2011, toimivuus todistettu kesän 2012 rankkasateilla Kaikki osapuolet tyytyväisiä hankkeeseen Page 15

16 KYSYMYKSIÄ, KOMMENTTEJA? Page 16
