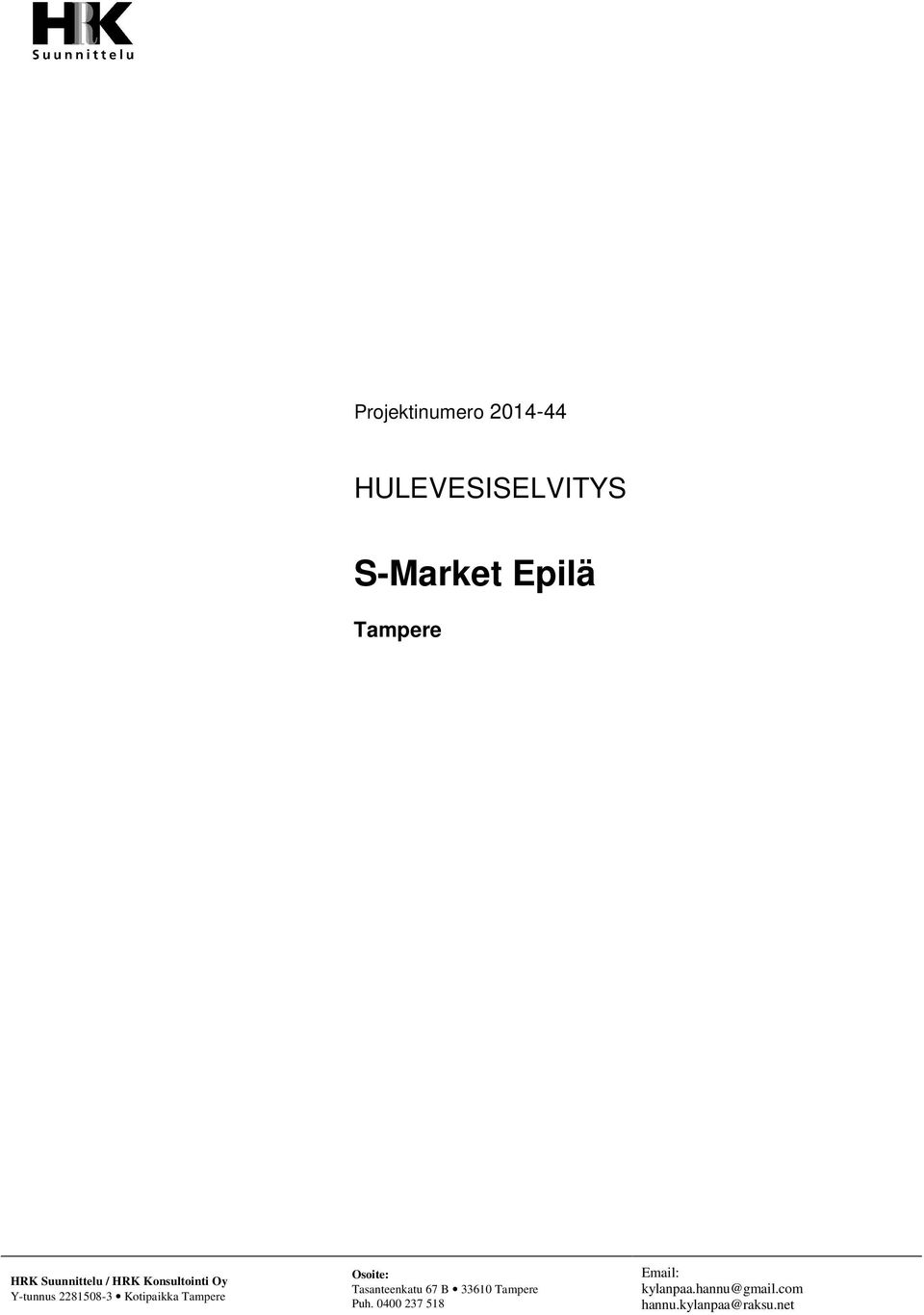

1 Projektinumero HULEVESISELVITYS S-Market Epilä Tampere HRK Suunnittelu / HRK Konsultointi Oy Y-tunnus Kotipaikka Tampere Osoite: Tasanteenkatu 67 B Tampere Puh kylanpaa.hannu@gmail.com hannu.kylanpaa@raksu.net

Kotipaikka Tampere Osoite: Tasanteenkatu 67 B 33610 Tampere Puh.

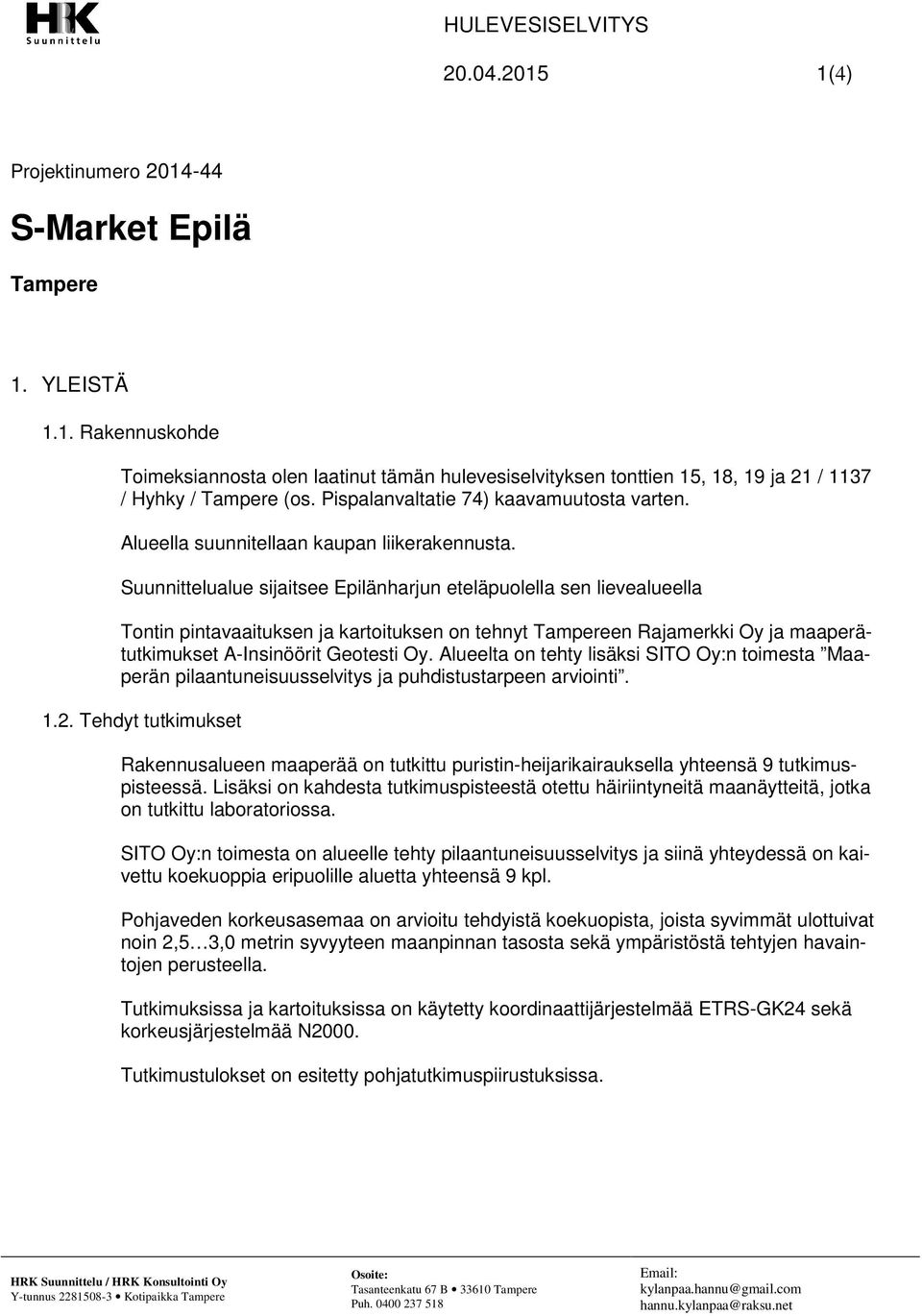

2 HULEVESISELVITYS (4) Projektinumero S-Market Epilä Tampere 1. YLEISTÄ 1.1. Rakennuskohde Toimeksiannosta olen laatinut tämän hulevesiselvityksen tonttien 15, 18, 19 ja 21 / 1137 / Hyhky / Tampere (os. Pispalanvaltatie 74) kaavamuutosta varten. Alueella suunnitellaan kaupan liikerakennusta. Suunnittelualue sijaitsee Epilänharjun eteläpuolella sen lievealueella Tontin pintavaaituksen ja kartoituksen on tehnyt Tampereen Rajamerkki Oy ja maaperätutkimukset A-Insinöörit Geotesti Oy. Alueelta on tehty lisäksi SITO Oy:n toimesta Maaperän pilaantuneisuusselvitys ja puhdistustarpeen arviointi Tehdyt tutkimukset Rakennusalueen maaperää on tutkittu puristin-heijarikairauksella yhteensä 9 tutkimuspisteessä. Lisäksi on kahdesta tutkimuspisteestä otettu häiriintyneitä maanäytteitä, jotka on tutkittu laboratoriossa. SITO Oy:n toimesta on alueelle tehty pilaantuneisuusselvitys ja siinä yhteydessä on kaivettu koekuoppia eripuolille aluetta yhteensä 9 kpl. Pohjaveden korkeusasemaa on arvioitu tehdyistä koekuopista, joista syvimmät ulottuivat noin 2,5 3,0 metrin syvyyteen maanpinnan tasosta sekä ympäristöstä tehtyjen havaintojen perusteella. Tutkimuksissa ja kartoituksissa on käytetty koordinaattijärjestelmää ETRS-GK24 sekä korkeusjärjestelmää N2000. Tutkimustulokset on esitetty pohjatutkimuspiirustuksissa. HRK Suunnittelu / HRK Konsultointi Oy Y-tunnus Kotipaikka Tampere Osoite: Tasanteenkatu 67 B Tampere Puh kylanpaa.hannu@gmail.com hannu.kylanpaa@raksu.net

Suunnittelualue sijaitsee Epilänharjun eteläpuolella sen lievealueella Tontin pintavaaituksen ja kartoituksen on tehnyt Tampereen Rajamerkki Oy ja maaperätutkimukset A-Insinöörit Geotesti Oy.

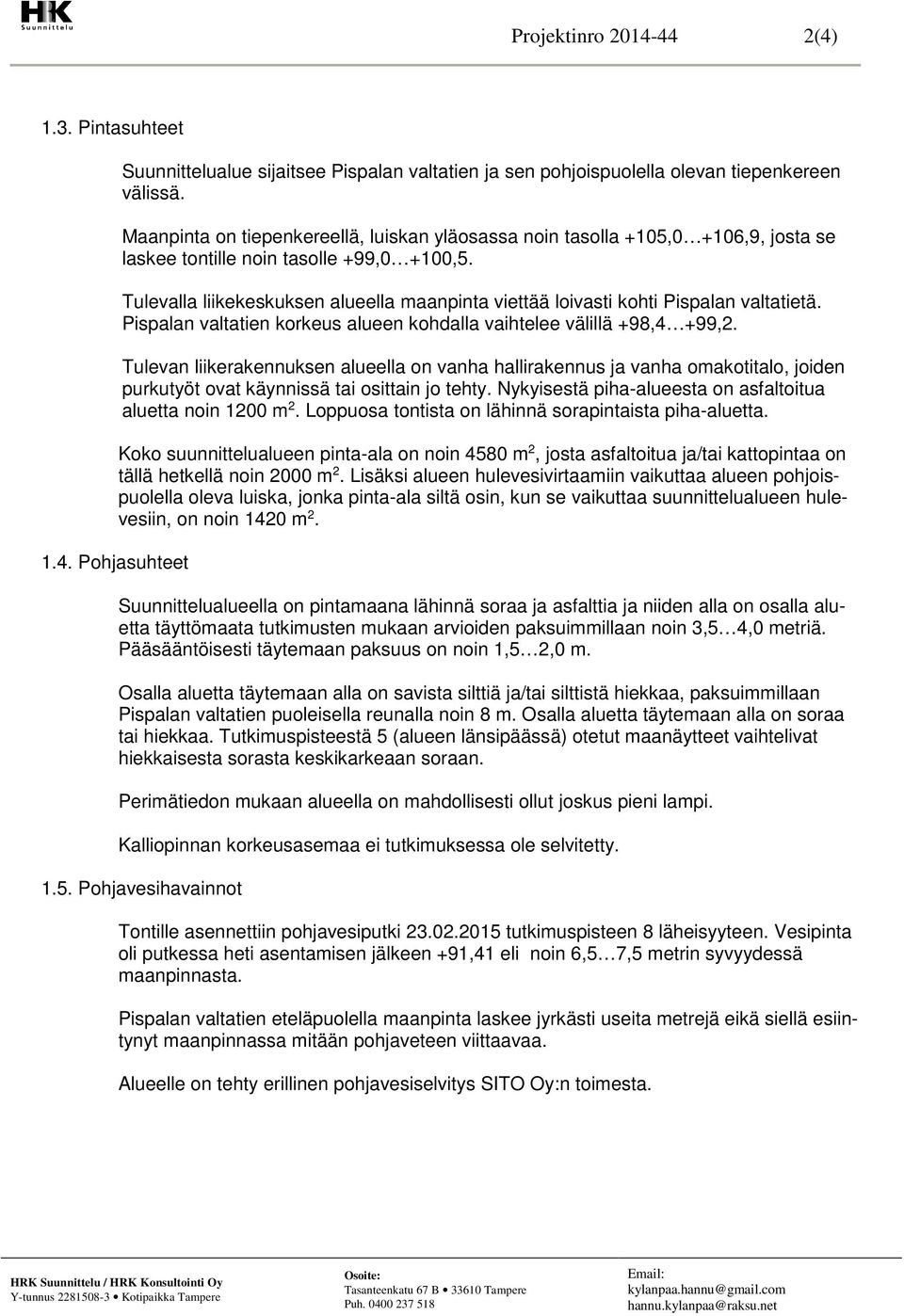

3 Projektinro (4) 1.3. Pintasuhteet 1.4. Pohjasuhteet Suunnittelualue sijaitsee Pispalan valtatien ja sen pohjoispuolella olevan tiepenkereen välissä. Maanpinta on tiepenkereellä, luiskan yläosassa noin tasolla +105,0 +106,9, josta se laskee tontille noin tasolle +99,0 +100,5. Tulevalla liikekeskuksen alueella maanpinta viettää loivasti kohti Pispalan valtatietä. Pispalan valtatien korkeus alueen kohdalla vaihtelee välillä +98,4 +99,2. Tulevan liikerakennuksen alueella on vanha hallirakennus ja vanha omakotitalo, joiden purkutyöt ovat käynnissä tai osittain jo tehty. Nykyisestä piha-alueesta on asfaltoitua aluetta noin 1200 m 2. Loppuosa tontista on lähinnä sorapintaista piha-aluetta. Koko suunnittelualueen pinta-ala on noin 4580 m 2, josta asfaltoitua ja/tai kattopintaa on tällä hetkellä noin 2000 m 2. Lisäksi alueen hulevesivirtaamiin vaikuttaa alueen pohjoispuolella oleva luiska, jonka pinta-ala siltä osin, kun se vaikuttaa suunnittelualueen hulevesiin, on noin 1420 m 2. Suunnittelualueella on pintamaana lähinnä soraa ja asfalttia ja niiden alla on osalla aluetta täyttömaata tutkimusten mukaan arvioiden paksuimmillaan noin 3,5 4,0 metriä. Pääsääntöisesti täytemaan paksuus on noin 1,5 2,0 m. Osalla aluetta täytemaan alla on savista silttiä ja/tai silttistä hiekkaa, paksuimmillaan Pispalan valtatien puoleisella reunalla noin 8 m. Osalla aluetta täytemaan alla on soraa tai hiekkaa. Tutkimuspisteestä 5 (alueen länsipäässä) otetut maanäytteet vaihtelivat hiekkaisesta sorasta keskikarkeaan soraan. Perimätiedon mukaan alueella on mahdollisesti ollut joskus pieni lampi. Kalliopinnan korkeusasemaa ei tutkimuksessa ole selvitetty Pohjavesihavainnot Tontille asennettiin pohjavesiputki tutkimuspisteen 8 läheisyyteen. Vesipinta oli putkessa heti asentamisen jälkeen +91,41 eli noin 6,5 7,5 metrin syvyydessä maanpinnasta. Pispalan valtatien eteläpuolella maanpinta laskee jyrkästi useita metrejä eikä siellä esiintynyt maanpinnassa mitään pohjaveteen viittaavaa. Alueelle on tehty erillinen pohjavesiselvitys SITO Oy:n toimesta. HRK Suunnittelu / HRK Konsultointi Oy Y-tunnus Kotipaikka Tampere Osoite: Tasanteenkatu 67 B Tampere Puh kylanpaa.hannu@gmail.com hannu.kylanpaa@raksu.net

Tulevalla liikekeskuksen alueella maanpinta viettää loivasti kohti Pispalan valtatietä. Pispalan valtatien korkeus alueen kohdalla vaihtelee välillä +98,4 +99,2.

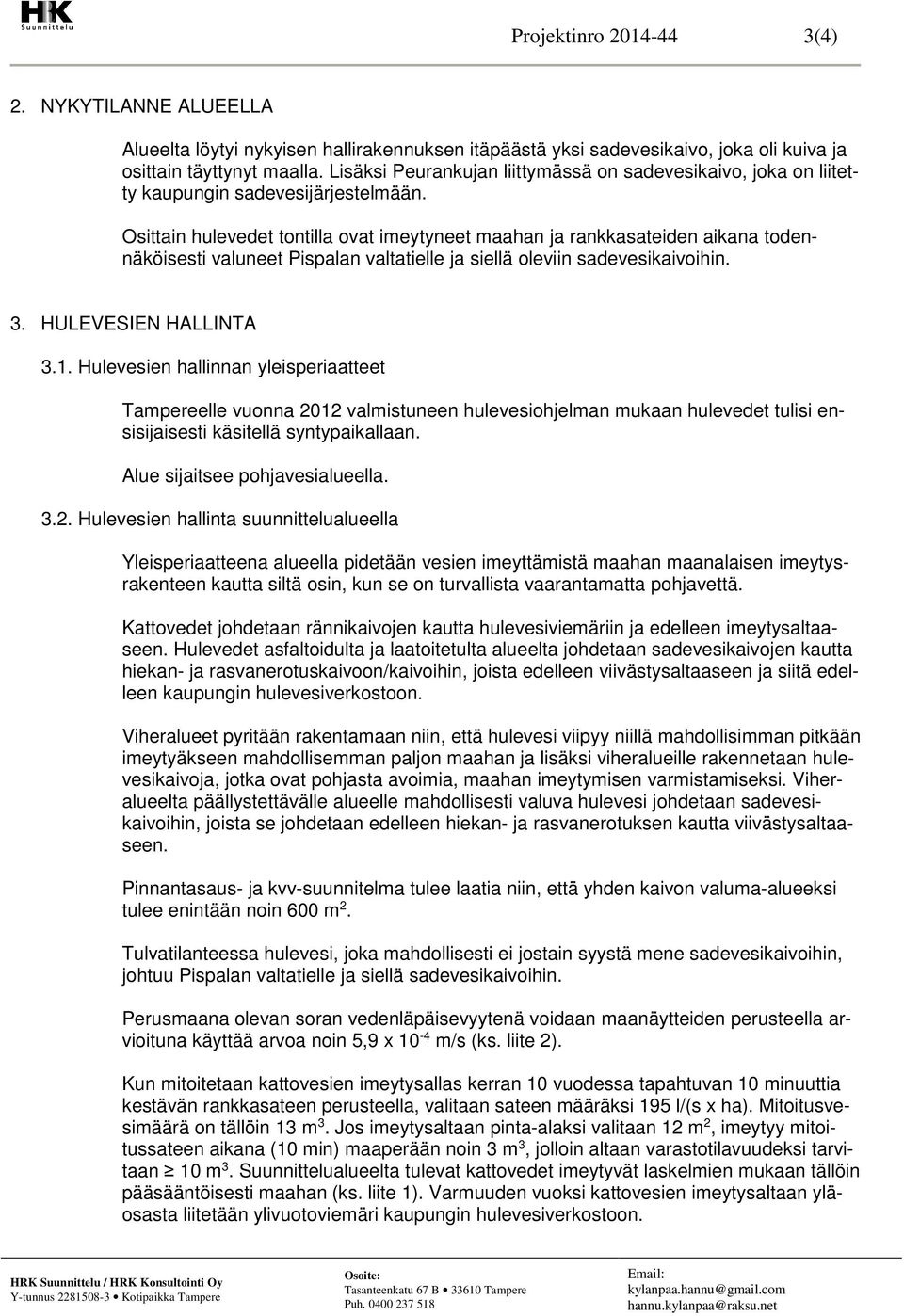

4 Projektinro (4) 2. NYKYTILANNE ALUEELLA Alueelta löytyi nykyisen hallirakennuksen itäpäästä yksi sadevesikaivo, joka oli kuiva ja osittain täyttynyt maalla. Lisäksi Peurankujan liittymässä on sadevesikaivo, joka on liitetty kaupungin sadevesijärjestelmään. Osittain hulevedet tontilla ovat imeytyneet maahan ja rankkasateiden aikana todennäköisesti valuneet Pispalan valtatielle ja siellä oleviin sadevesikaivoihin. 3. HULEVESIEN HALLINTA 3.1. Hulevesien hallinnan yleisperiaatteet Tampereelle vuonna 2012 valmistuneen hulevesiohjelman mukaan hulevedet tulisi ensisijaisesti käsitellä syntypaikallaan. Alue sijaitsee pohjavesialueella Hulevesien hallinta suunnittelualueella Yleisperiaatteena alueella pidetään vesien imeyttämistä maahan maanalaisen imeytysrakenteen kautta siltä osin, kun se on turvallista vaarantamatta pohjavettä. Kattovedet johdetaan rännikaivojen kautta hulevesiviemäriin ja edelleen imeytysaltaaseen. Hulevedet asfaltoidulta ja laatoitetulta alueelta johdetaan sadevesikaivojen kautta hiekan- ja rasvanerotuskaivoon/kaivoihin, joista edelleen viivästysaltaaseen ja siitä edelleen kaupungin hulevesiverkostoon. Viheralueet pyritään rakentamaan niin, että hulevesi viipyy niillä mahdollisimman pitkään imeytyäkseen mahdollisemman paljon maahan ja lisäksi viheralueille rakennetaan hulevesikaivoja, jotka ovat pohjasta avoimia, maahan imeytymisen varmistamiseksi. Viheralueelta päällystettävälle alueelle mahdollisesti valuva hulevesi johdetaan sadevesikaivoihin, joista se johdetaan edelleen hiekan- ja rasvanerotuksen kautta viivästysaltaaseen. Pinnantasaus- ja kvv-suunnitelma tulee laatia niin, että yhden kaivon valuma-alueeksi tulee enintään noin 600 m 2. Tulvatilanteessa hulevesi, joka mahdollisesti ei jostain syystä mene sadevesikaivoihin, johtuu Pispalan valtatielle ja siellä sadevesikaivoihin. Perusmaana olevan soran vedenläpäisevyytenä voidaan maanäytteiden perusteella arvioituna käyttää arvoa noin 5,9 x 10-4 m/s (ks. liite 2). Kun mitoitetaan kattovesien imeytysallas kerran 10 vuodessa tapahtuvan 10 minuuttia kestävän rankkasateen perusteella, valitaan sateen määräksi 195 l/(s x ha). Mitoitusvesimäärä on tällöin 13 m 3. Jos imeytysaltaan pinta-alaksi valitaan 12 m 2, imeytyy mitoitussateen aikana (10 min) maaperään noin 3 m 3, jolloin altaan varastotilavuudeksi tarvitaan 10 m 3. Suunnittelualueelta tulevat kattovedet imeytyvät laskelmien mukaan tällöin pääsääntöisesti maahan (ks. liite 1). Varmuuden vuoksi kattovesien imeytysaltaan yläosasta liitetään ylivuotoviemäri kaupungin hulevesiverkostoon. HRK Suunnittelu / HRK Konsultointi Oy Y-tunnus Kotipaikka Tampere Osoite: Tasanteenkatu 67 B Tampere Puh kylanpaa.hannu@gmail.com hannu.kylanpaa@raksu.net

Osittain hulevedet tontilla ovat imeytyneet maahan ja rankkasateiden aikana todennäköisesti valuneet Pispalan valtatielle ja siellä oleviin sadevesikaivoihin. 3. HULEVESIEN HALLINTA 3.1.

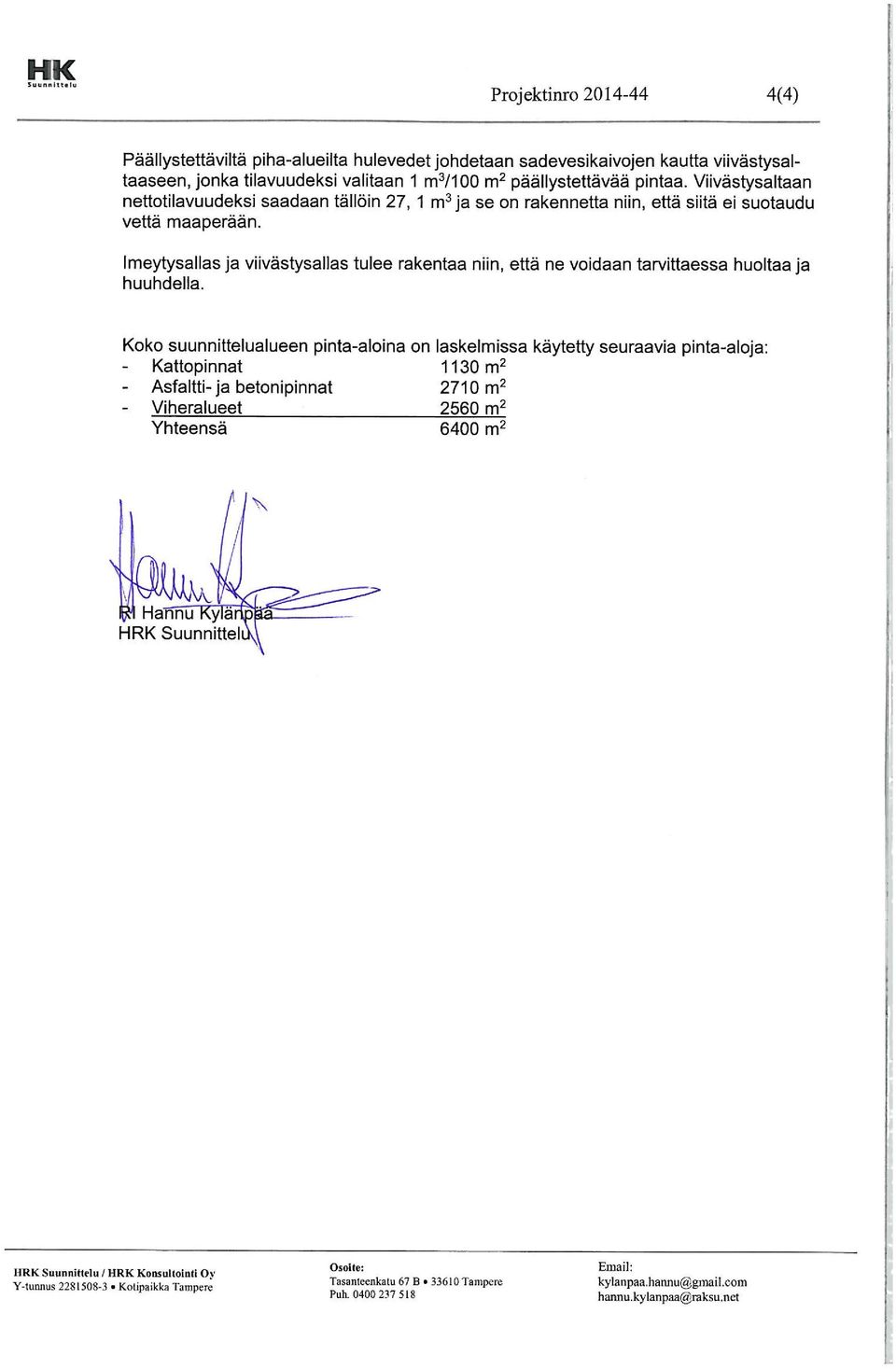

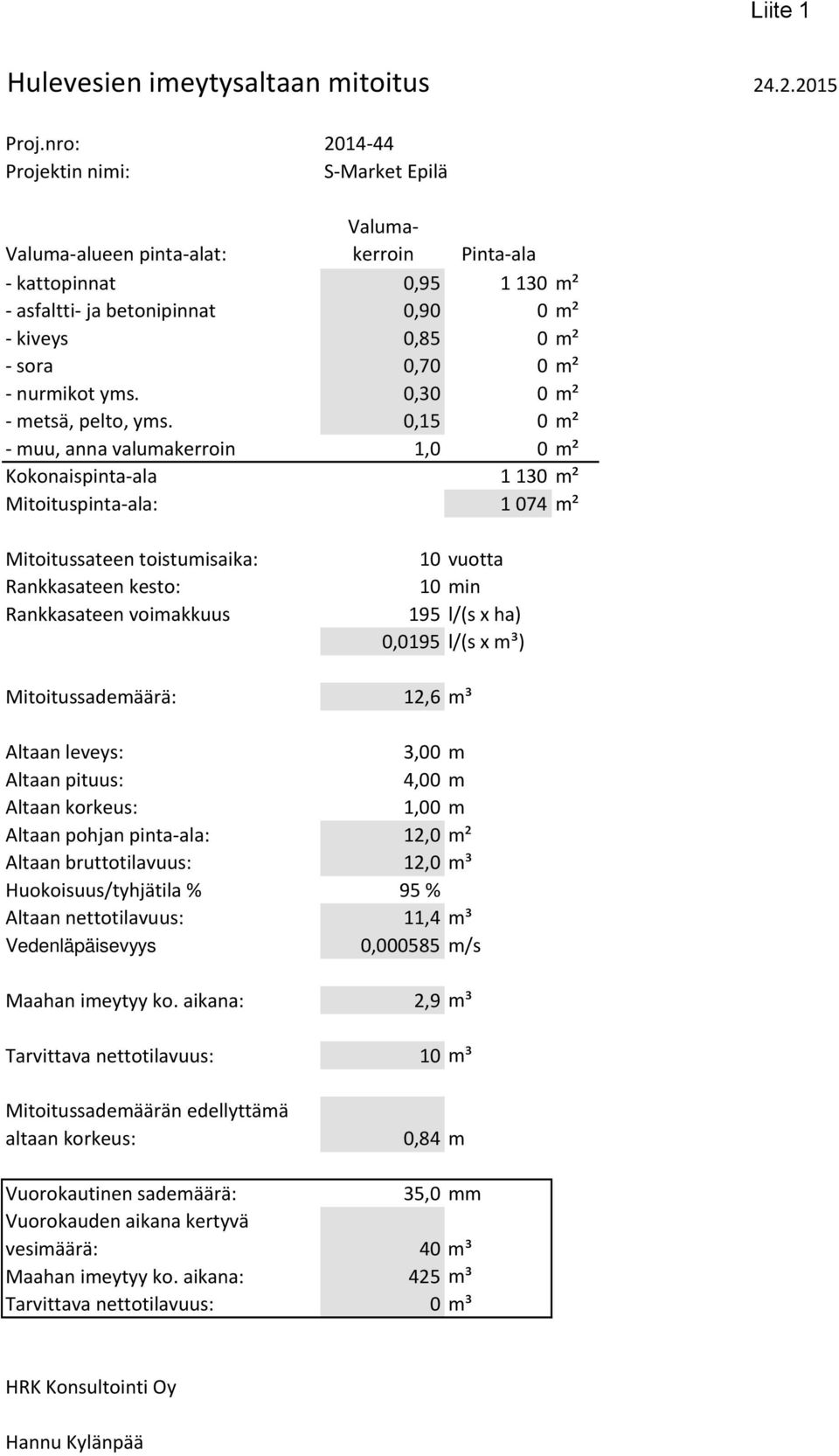

6 Hulevesien imeytysaltaan mitoitus Proj.nro: Projektin nimi: S-Market Epilä Valuma- Valuma-alueen pinta-alat: kerroin Pinta-ala - kattopinnat 0, m² - asfaltti- ja betonipinnat 0,90 0 m² - kiveys 0,85 0 m² - sora 0,70 0 m² - nurmikot yms. 0,30 0 m² - metsä, pelto, yms. 0,15 0 m² - muu, anna valumakerroin 1,0 0 m² Kokonaispinta-ala m² Mitoituspinta-ala: m² Mitoitussateen toistumisaika: Rankkasateen kesto: Rankkasateen voimakkuus 10 vuotta 10 min 195 l/(s x ha) 0,0195 l/(s x m³) Mitoitussademäärä: 12,6 m³ Altaan leveys: 3,00 m Altaan pituus: 4,00 m Altaan korkeus: 1,00 m Altaan pohjan pinta-ala: 12,0 m² Altaan bruttotilavuus: 12,0 m³ Huokoisuus/tyhjätila % 95 % Altaan nettotilavuus: 11,4 m³ Vedenläpäisevyys 0, m/s Maahan imeytyy ko. aikana: 2,9 m³ Tarvittava nettotilavuus: 10 m³ Mitoitussademäärän edellyttämä altaan korkeus: 0,84 m Vuorokautinen sademäärä: 35,0 mm Vuorokauden aikana kertyvä vesimäärä: 40 m³ Maahan imeytyy ko. aikana: 425 m³ Tarvittava nettotilavuus: 0 m³ HRK Konsultointi Oy Hannu Kylänpää

nurmikot yms. 0,30 0 m² - metsä, pelto, yms.

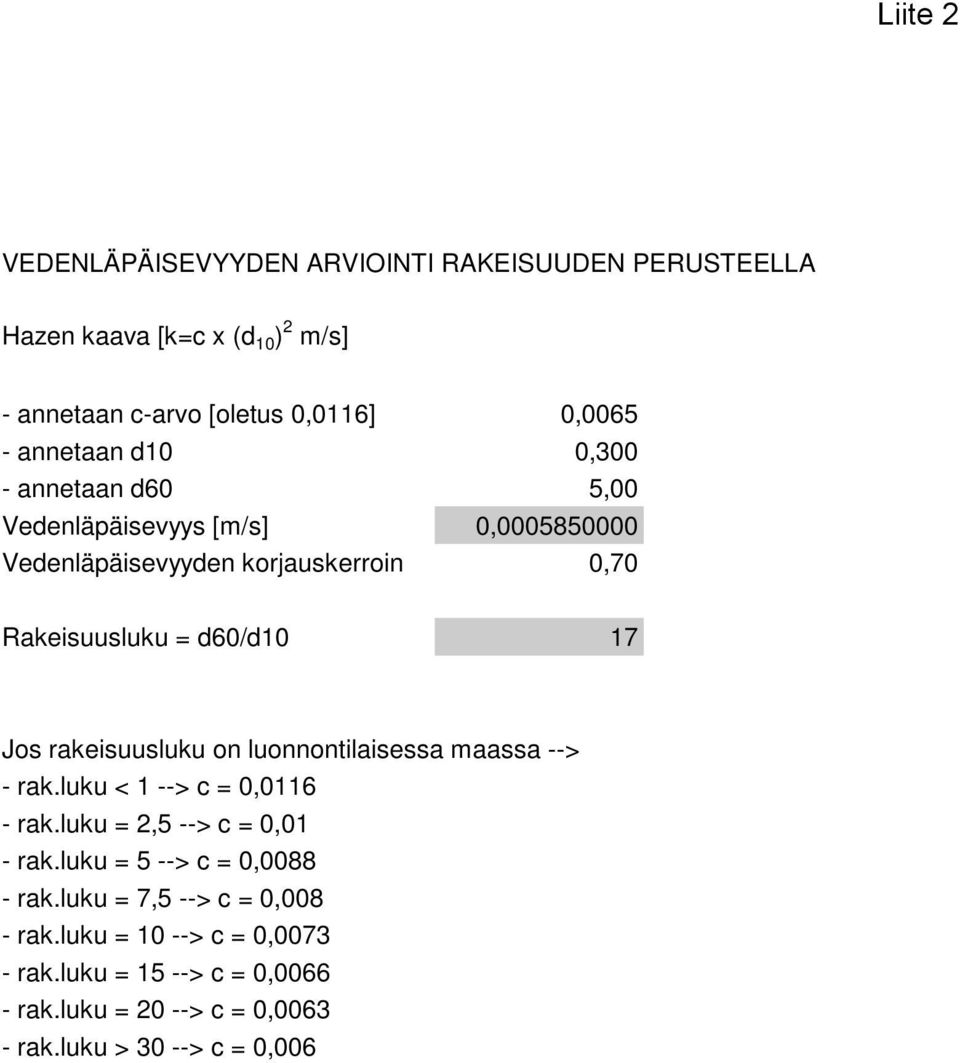

7 VEDENLÄPÄISEVYYDEN ARVIOINTI RAKEISUUDEN PERUSTEELLA Hazen kaava [k=c x (d 10 ) 2 m/s] - annetaan c-arvo [oletus 0,0116] 0, annetaan d10 0,300 - annetaan d60 5,00 Vedenläpäisevyys [m/s] 0, Vedenläpäisevyyden korjauskerroin 0,70 Rakeisuusluku = d60/d10 17 Jos rakeisuusluku on luonnontilaisessa maassa --> - rak.luku < 1 --> c = 0, rak.luku = 2,5 --> c = 0,01 - rak.luku = 5 --> c = 0, rak.luku = 7,5 --> c = 0,008 - rak.luku = 10 --> c = 0, rak.luku = 15 --> c = 0, rak.luku = 20 --> c = 0, rak.luku > 30 --> c = 0,006

rakeisuusluku on luonnontilaisessa maassa --> - rak.luku < 1 --> c = 0,0116 - rak.luku = 2,5 --> c = 0,01 - rak.
