Hirsjärvi. Kosteikkosuunnitelma. Työnum. 17

Transkriptio

1 Hirsjärvi Kosteikkosuunnitelma Työnum. 17

2 Suunnittelukohteen nimi ja osoite Pvm. Hirsjärvi Kiinteistötunnus: Työn ja piirustuksen numero Piirustuksen sisältö Työnumero: 17 Kosteikkosuunnitelma Suunnittelija Mikko Ortamala Yhteyshenkilö / yritys ja tilaaja Suunnittelu: Kosteikkosuunnittelu &Vesienhoito LimnoFin Oy Tilaaja: Tammelan kunta Viranomaisen merkintöjä Muutos

3 Kuvaluettelo 01 Valuma-aluekartta 02 Yleiskartta 03 Ilmakuva 04 Vaaitustulokset 05 Alueen heinittäminen Toimenpiteet alueella 08 selvitys vesien ohjaamisesta ja ojien kaivusta 09 Toimenpidealueen koko 10 Pohjajarrun sivuprofiili 11 Pohjajarrun etuprofiili 12 Kosteikon sivuprofiili 13 Ojan tulvatasanne ja alivesiuoma Havainnollistavia kuvia alueelta Työnum. 17

4 Valuma-alue ( MML/Maanmittauslaitos/ ) Kuva 01

5 Yleiskartta ( MML/Maanmittauslaitos/ ) Kuva 02

6 Ilmakuva ( MML/Maanmittauslaitos/ ) Kuva 03

7 Vaaitustulokset = ojapohja 102 = vesipinta = pellon pinta ( MML/Maanmittauslaitos/ ) Kuva 04

8 Alueen heinittäminen Alue kaivetaan erilleen ojasta ja jätetään heinittymään kesän ajaksi. Kasvillisuus vähentää eroosiota ja huuhtoutumista, kun vesi lasketaan kosteikkoon. Kulma säilytetään riistapeltona (lisää alueen monimuotoisuutta). Kun alue on heinittynyt, niin ojat kaivetaan auki, rummut asennetaan paikoilleen ja pato rakennetaan valmiiksi. Samalla voidaan suorittaa mahdolliset korjaus ja viimeistelytoimet (mikäli kosteikko on rakennettu talvella ja lumi ja jääon sulaessaan aiheuttanut vaurioita rakenteisiin). ( MML/Maanmittauslaitos/ ) Kuva 05

9 Toimenpiteet alueella Eroosiokiveys (Padon jälkeisen pienen altaan voi vuorata kiveykselläeroosion ehkäisemiseksi ja rauhoittamaan virtausta ennen rumpua ja ojaa) Laskeutusallas (kaivua n. 2,0 m, vesisyvyys n. 1,5 m) Kosteikkoallas (kaivua n. 1,0 m, vesisyvyys n. 0,5 m) Pohjapato (muodostetaan kaivettavasta maa-aineksesta ja veden ylikulkukohta päällystetään kivilläja suodatinkankaalla ) ( Padon korkeus 0,5 m) ( MML/Maanmittauslaitos/ ) Kaikki luiskat kaivetaan mahdollisimman loiviksi, vähintään 1:5. Kuva 06

10 Toimenpiteet alueella Pienet saarekkeet (Saarekkeet lisäävät alueen monimuotoisuutta) (mitat: n. 5 m x 15 m) Saareke (Saareke lisääalueen virkistyskäyttöäja monimuotoisuutta, lankuista voi rakentaa sillan saarekkeeseen) (saarekkeen mitat: n. 35 m x 20 m) Tierumpu (Rumpu mahdollistaa kulkemisen alueella) (läpimitta 80 cm) Tierumpu (Rumpu mahdollistaa kulkemisen alueella) (läpimitta 80 cm) Pohjapato ( mitat: 0,5 m x 20 m x 3,0 m) ( MML/Maanmittauslaitos/ ) Kuva 07

11 Selvitys vesien ohjaamisesta ja ojien kaivusta Ojalla ohjataan vedet kosteikkoon. Oja kaivetaan vanhan uoman mukaiseksi, mutta penkat luiskataan loiviksi luonnonmukaisen peruskuivatuksen periaatteilla. (kaivua n. 2m ja leveys kokonaisuudessaan n. 6m). Kohteeseen voi perustaa tulvatasanteen ja alivesiuoman. Kohteen toimintaperiaate on esiteltynä kuvassa 13. Läheisen pellon salaojavedet on ohjattu tähän ojaan. Ojapohjan ja maanpinnan välinen korkeusero on suuri. Pelloilta tuleva vesimääräon vähäinen. Ojassa kasvaa jo nyt runsaasti kasvillisuutta. Kohde toimii jatkossa vähävetisenäpienkosteikkona. Kohteeseen voi lisätätarvittaessa kivisen pohjajarrun / pohjapadon nostamaan vettä ojassa ja parantamaan sen vesienhoidollisia ominaisuuksia. Oja tukitaan tältäkohtaa, ettävedet ohjautuvat kosteikkoon. ( MML/Maanmittauslaitos/ ) Kuva 08

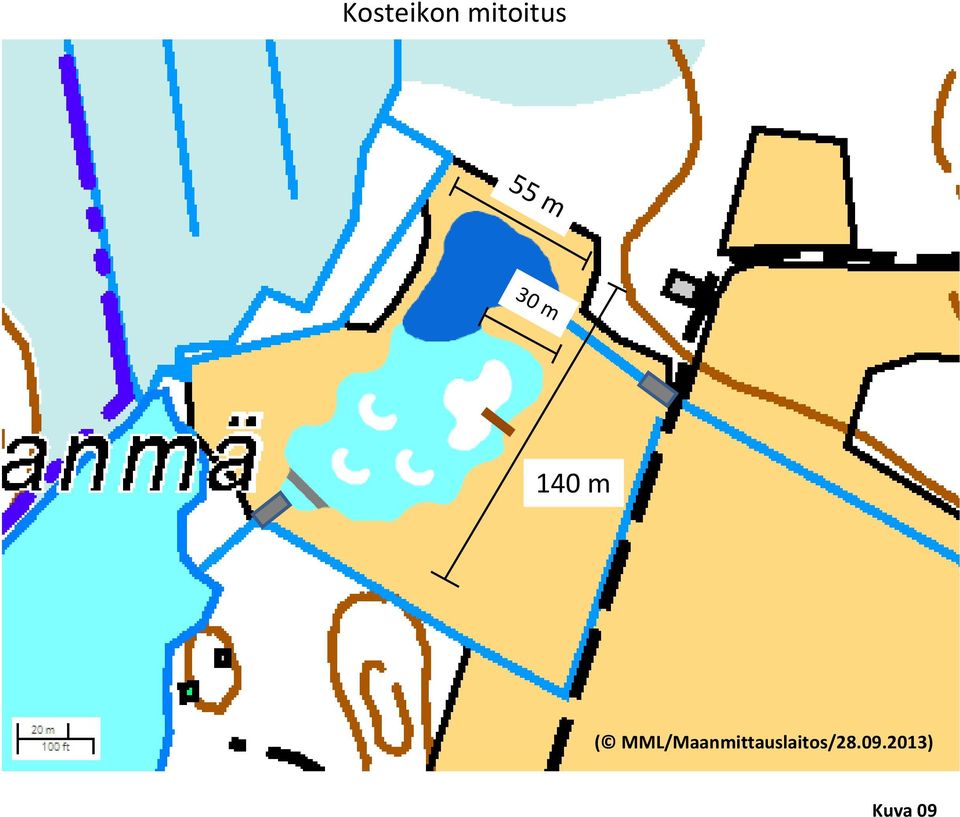

12 Kosteikon mitoitus 55 m 30 m 140 m ( MML/Maanmittauslaitos/ ) Kuva 09

13 Pohjajarrun sivuprofiili Kaivettu altaan pohja Vo 0,5 0,5m L 3,0m L 1,5m Vanha ojapohja Padon mitat: h 0,5m, L 3,0 m, P 20 m Veden ylikulkukohta (n. 5m) sekä padon jälkeinen allasalue päällystetään suodantinkankaalla ja kiveyksellä. Kivien lpm. n. 20 cm. Kuva 10

14 Pohjajarrun etuprofiili Maan pinta 1,1m Veden ylikulku n. 5 m Kiviä ylikulkukohdassa 0,5 m Vanha ojapohja Kaivettu altaan pohja Pohjapato voi olla malliltaan kaareva, jossa vesi virtaa yli noin 5m levyiseltä alueelta jarrun keskikohdassa. Ylikulku sekäpadon jälkeinen allasalue päällystetään eroosion ehkäisemiseksi suodatinkankaalla ja kiveyksellä. Kivien läpimitta n. 20 cm. Kuva 11

15 Kosteikon sivuprofiili 1,5m 0,5m Kaivettu altaan pohja Vesipinta Vanha ojapohja 140 m Ei mittakaavassa! Kuva 12

16 Tulvatasanne ja alivesiuoma (ojan etuprofiili) Maanpinta n. 6 m Tulvatasanne Alivesiuoma Oja jolla vedet ohjataan kosteikkoon voidaan kaivaa luonnonmukaisen peruskuivatuksen periaatteilla, jolloin ojan luiskat kaivetaan loiviksi ja kohteelle muodostetaan tulvatasanne ja alivesi uoma. Näin vähennetään eroosiota, lisätään monimuotoisuutta ja vähennetään ojan perkuutarvetta. Leveyttäja luiskien loivuutta voi lisätämahdollisuuksien mukaan. Kuva 13

17 Kosteikkoalueen ja pellon raja Kuva 14

18 Oja johon ohjataan tulevaisuudessa vain pellon salaojavedet. Vettä voi tarvittaessa nostaa kivisellä pohjajarrulla. Kuva 15

19 Tulevaa kosteikkoaluetta lähellä padon kohtaa Kuva 16
