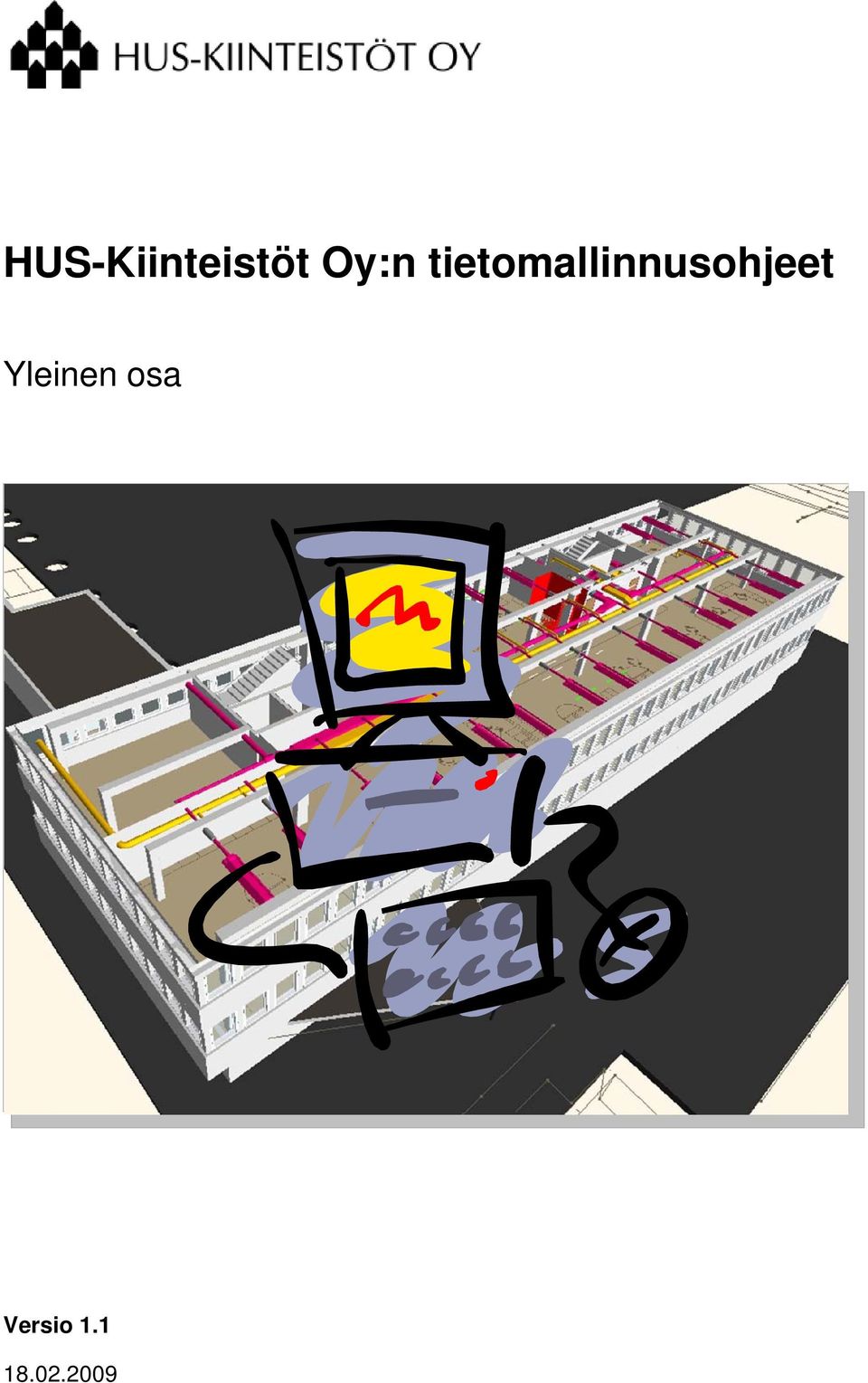

1 HUS-Kiinteistöt Oy:n tietomallinnusohjeet Yleinen osa Versio

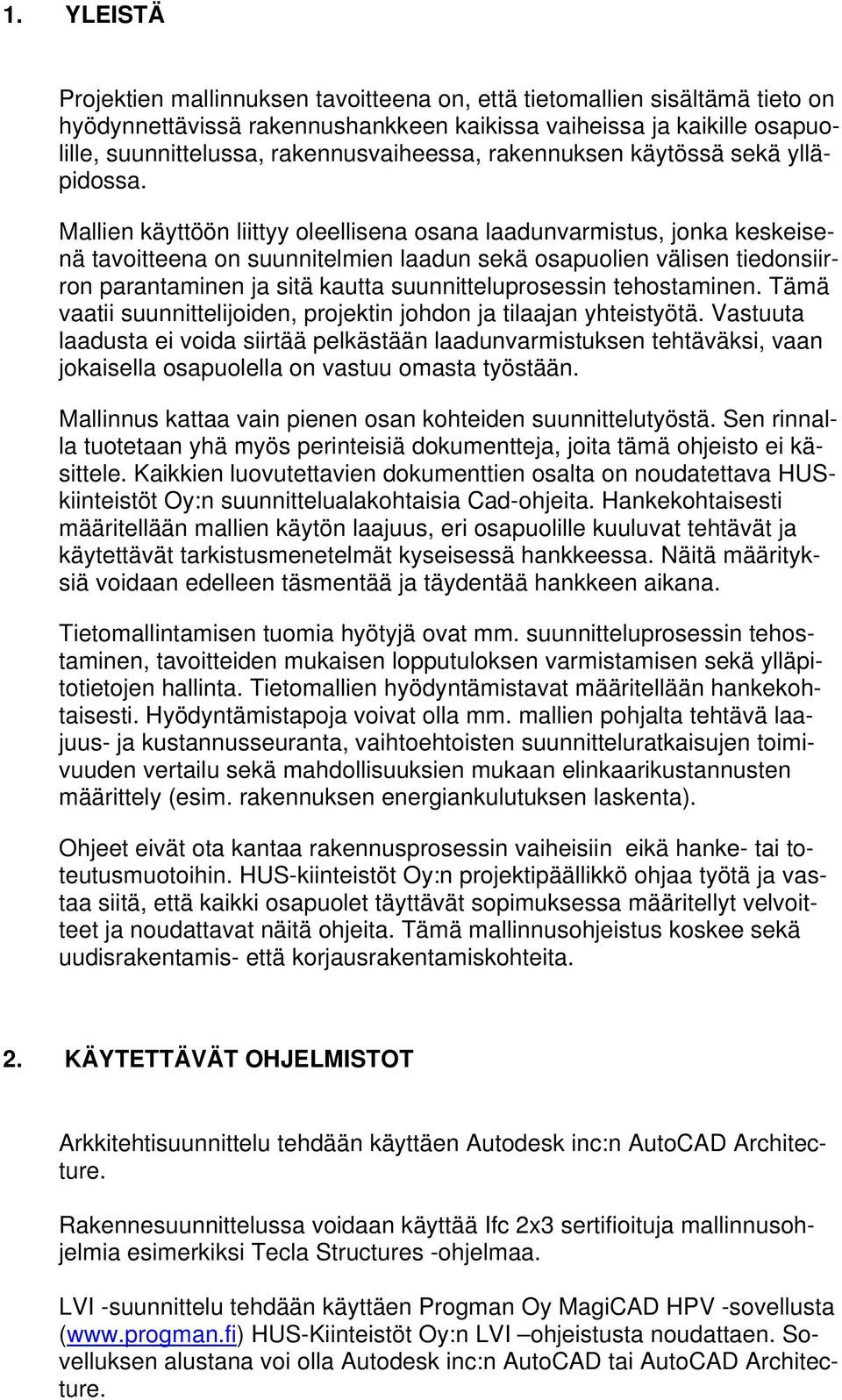

2 1. YLEISTÄ Projektien mallinnuksen tavoitteena on, että tietomallien sisältämä tieto on hyödynnettävissä rakennushankkeen kaikissa vaiheissa ja kaikille osapuolille, suunnittelussa, rakennusvaiheessa, rakennuksen käytössä sekä ylläpidossa. Mallien käyttöön liittyy oleellisena osana laadunvarmistus, jonka keskeisenä tavoitteena on suunnitelmien laadun sekä osapuolien välisen tiedonsiirron parantaminen ja sitä kautta suunnitteluprosessin tehostaminen. Tämä vaatii suunnittelijoiden, projektin johdon ja tilaajan yhteistyötä. Vastuuta laadusta ei voida siirtää pelkästään laadunvarmistuksen tehtäväksi, vaan jokaisella osapuolella on vastuu omasta työstään. Mallinnus kattaa vain pienen osan kohteiden suunnittelutyöstä. Sen rinnalla tuotetaan yhä myös perinteisiä dokumentteja, joita tämä ohjeisto ei käsittele. Kaikkien luovutettavien dokumenttien osalta on noudatettava HUSkiinteistöt Oy:n suunnittelualakohtaisia Cad-ohjeita. Hankekohtaisesti määritellään mallien käytön laajuus, eri osapuolille kuuluvat tehtävät ja käytettävät tarkistusmenetelmät kyseisessä hankkeessa. Näitä määrityksiä voidaan edelleen täsmentää ja täydentää hankkeen aikana. Tietomallintamisen tuomia hyötyjä ovat mm. suunnitteluprosessin tehostaminen, tavoitteiden mukaisen lopputuloksen varmistamisen sekä ylläpitotietojen hallinta. Tietomallien hyödyntämistavat määritellään hankekohtaisesti. Hyödyntämistapoja voivat olla mm. mallien pohjalta tehtävä laajuus- ja kustannusseuranta, vaihtoehtoisten suunnitteluratkaisujen toimivuuden vertailu sekä mahdollisuuksien mukaan elinkaarikustannusten määrittely (esim. rakennuksen energiankulutuksen laskenta). Ohjeet eivät ota kantaa rakennusprosessin vaiheisiin eikä hanke- tai toteutusmuotoihin. HUS-kiinteistöt Oy:n projektipäällikkö ohjaa työtä ja vastaa siitä, että kaikki osapuolet täyttävät sopimuksessa määritellyt velvoitteet ja noudattavat näitä ohjeita. Tämä mallinnusohjeistus koskee sekä uudisrakentamis- että korjausrakentamiskohteita. 2. KÄYTETTÄVÄT OHJELMISTOT Arkkitehtisuunnittelu tehdään käyttäen Autodesk inc:n AutoCAD Architecture. Rakennesuunnittelussa voidaan käyttää Ifc 2x3 sertifioituja mallinnusohjelmia esimerkiksi Tecla Structures -ohjelmaa. LVI -suunnittelu tehdään käyttäen Progman Oy MagiCAD HPV -sovellusta ( HUS-Kiinteistöt Oy:n LVI ohjeistusta noudattaen. Sovelluksen alustana voi olla Autodesk inc:n AutoCAD tai AutoCAD Architecture.

3 Sähkösuunnittelu tehdään käyttäen Progman Oy MagiCAD Electrical sovellusta ( Sovelluksen alustana voi olla Autodesk inc:n AutoCAD tai AutoCAD Architecture. Hankkeessa käytettävästä versiosta ja uusien versioiden käyttöönotosta sovitaan aina yhteisesti. HUS-Kiinteistöt Oy käyttää edellä mainittuja sovelluksia sekä Navis Works Inc:n Jet Stream ohjelmistoa eri mallien kokoamiseen yhdistelmämalliin. Roamer ohjelmisto-osiota käytetään mallin lukuun, mallissa navigointiin sekä kommenttien ja huomautuksien tekemiseen. 3. MALLIEN LUOVUTTAMINEN TILAAJALLE JA PROJEKTIN MUILLE OSAPUOLILLE Kaikki mallit luovutetaan työn aikana ja sen päätyttyä sekä mallinnuksessa käytetyn ohjelmiston omassa tiedostomuodossa (alkuperäismalli) että IFCmuodossa (IFC-malli). Malleista on ennen niiden luovuttamista poistettava varsinaiseen suunnitelmaan kuulumattomat tasot/objektit yms. Jos mallinnusohjelmisto käyttää ulkopuolisia viittauksia esimerkiksi kirjastoihin, on alkuperäinen malli luovutettava niin, että kaikki siinä käytetyt kirjastot luovutetaan mallin mukana siten, että kaikki oleellinen suunnittelutieto säilyy. 4. MITTAYKSIKKÖ JA KOORDINAATISTO Kaikkien mallien mittayksikön on oltava millimetri. Tontin malli tehdään ensisijaisesti aluekartan mukaisessa koordinaatistossa, mutta tämän puuttuessa rakennuspaikkakunnalla käytettävässä virallisessa karttakoordinaatistossa. Rakennusten mallinnuksessa käytettävästä koordinaatistosta sovitaan viimeistään tilamallinnusta aloitettaessa. Rakennuksen koordinaatiston origoa (0,0,0) suositellaan sijoitettavaksi esim. moduuliristikon leikkauskohtaan. Origon sijainti päätetään yhteisesti hankkeen alussa. Kun käytettävästä suunnittelukoordinaatistosta sovitaan, on inventointimalli(t) liiteaineistoineen (esimerkiksi lasermittauksen pisteet) muutettava kyseiseen koordinaatistoon kunkin suunniteltavan rakennuksen osalta.

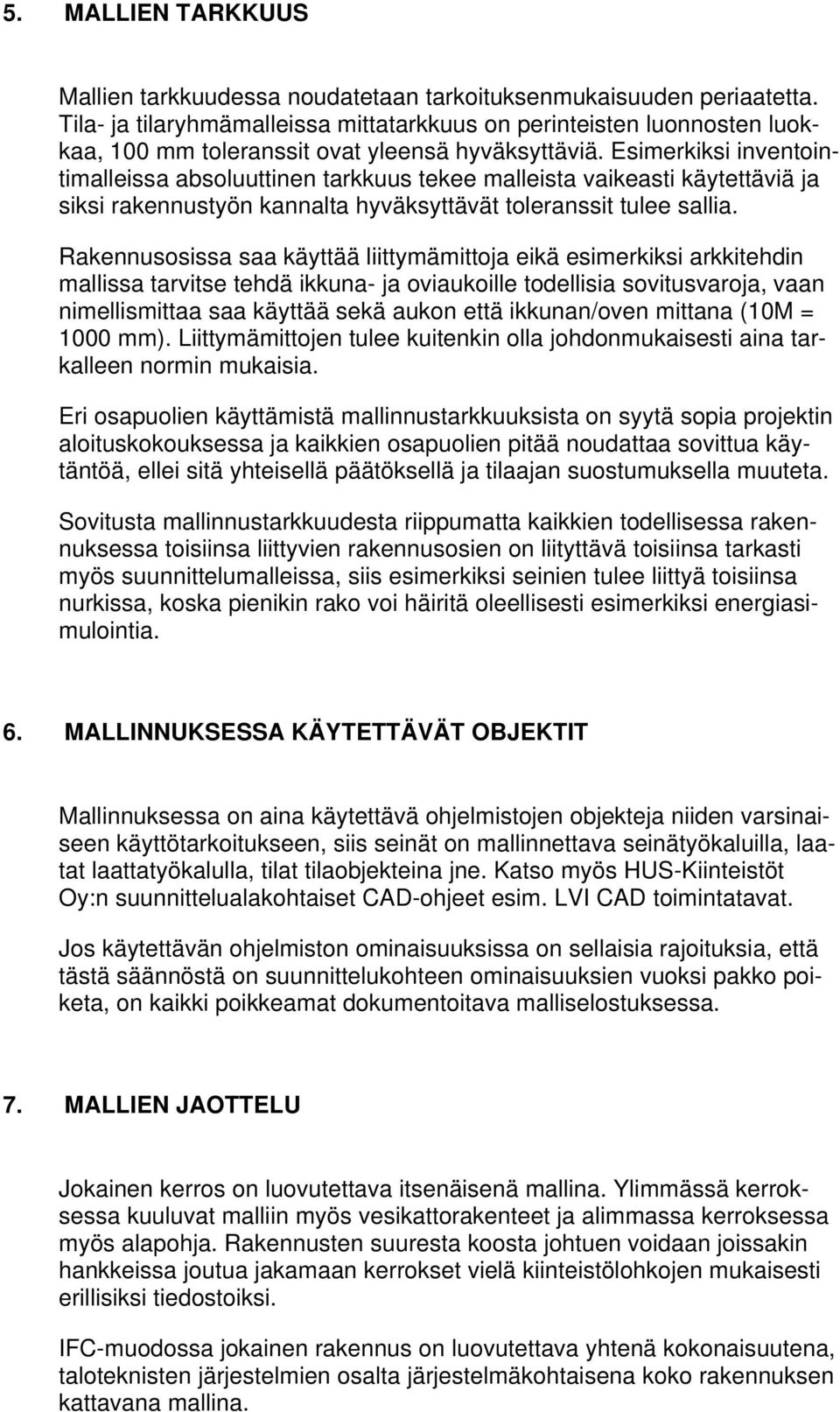

4 5. MALLIEN TARKKUUS Mallien tarkkuudessa noudatetaan tarkoituksenmukaisuuden periaatetta. Tila- ja tilaryhmämalleissa mittatarkkuus on perinteisten luonnosten luokkaa, 100 mm toleranssit ovat yleensä hyväksyttäviä. Esimerkiksi inventointimalleissa absoluuttinen tarkkuus tekee malleista vaikeasti käytettäviä ja siksi rakennustyön kannalta hyväksyttävät toleranssit tulee sallia. Rakennusosissa saa käyttää liittymämittoja eikä esimerkiksi arkkitehdin mallissa tarvitse tehdä ikkuna- ja oviaukoille todellisia sovitusvaroja, vaan nimellismittaa saa käyttää sekä aukon että ikkunan/oven mittana (10M = 1000 mm). Liittymämittojen tulee kuitenkin olla johdonmukaisesti aina tarkalleen normin mukaisia. Eri osapuolien käyttämistä mallinnustarkkuuksista on syytä sopia projektin aloituskokouksessa ja kaikkien osapuolien pitää noudattaa sovittua käytäntöä, ellei sitä yhteisellä päätöksellä ja tilaajan suostumuksella muuteta. Sovitusta mallinnustarkkuudesta riippumatta kaikkien todellisessa rakennuksessa toisiinsa liittyvien rakennusosien on liityttävä toisiinsa tarkasti myös suunnittelumalleissa, siis esimerkiksi seinien tulee liittyä toisiinsa nurkissa, koska pienikin rako voi häiritä oleellisesti esimerkiksi energiasimulointia. 6. MALLINNUKSESSA KÄYTETTÄVÄT OBJEKTIT Mallinnuksessa on aina käytettävä ohjelmistojen objekteja niiden varsinaiseen käyttötarkoitukseen, siis seinät on mallinnettava seinätyökaluilla, laatat laattatyökalulla, tilat tilaobjekteina jne. Katso myös HUS-Kiinteistöt Oy:n suunnittelualakohtaiset CAD-ohjeet esim. LVI CAD toimintatavat. Jos käytettävän ohjelmiston ominaisuuksissa on sellaisia rajoituksia, että tästä säännöstä on suunnittelukohteen ominaisuuksien vuoksi pakko poiketa, on kaikki poikkeamat dokumentoitava malliselostuksessa. 7. MALLIEN JAOTTELU Jokainen kerros on luovutettava itsenäisenä mallina. Ylimmässä kerroksessa kuuluvat malliin myös vesikattorakenteet ja alimmassa kerroksessa myös alapohja. Rakennusten suuresta koosta johtuen voidaan joissakin hankkeissa joutua jakamaan kerrokset vielä kiinteistölohkojen mukaisesti erillisiksi tiedostoiksi. IFC-muodossa jokainen rakennus on luovutettava yhtenä kokonaisuutena, taloteknisten järjestelmien osalta järjestelmäkohtaisena koko rakennuksen kattavana mallina.

5 8. MALLIEN NIMEÄMINEN Mallien nimeämisessä noudatetaan HUS-Kiinteistöt Oy:n suunnittelualakohtaisia CAD-ohjeita. HUS-Kiinteistöt Oy:n luovuttaman mallin nimeä ei saa muuttaa. 9. MUUTOSTEN KOORDINOINTI JA ARKISTOINTI SEKÄ NIISTÄ TIE- DOTTAMINEN Muutoksista päättäminen, niiden koordinointi ja muutoksista tiedottamisen valvonta ovat projektipäällikön vastuulla. Kaikki muutokset tulee dokumentoida malleissa tai malliselostuksissa niin, että kaikki osapuolet voivat löytää ne. Puutteellisesta tai virheellisestä muutosten dokumentoinnista johtuvista seurauksista vastaa virheen tekijä. Kaikki julkaistut malliversiot on arkistoitava projektissa sovitulla tavalla. Eri suunnittelualojen mallien päivittämisestä ja suunnitelmien yhteensovittamisesta huolehtiminen muutostilanteissa on pääsuunnittelijan vastuulla.
