1

2 2

3 Paineen mittaus sivu SATRON VT painelähetin 7 SATRON VB painelähetin 15 Paine eron ja virtauksen mittaus SATRON VDt paine erolähetin 23 SATRON VDU paine erolähetin 29 kahden paineanturin painelähetin 34 Lauhdeastia CF64 Pinnankorkeuden mittaus SATRON VG painelähetin 43 SATRON VV painelähetin 49 SATRON VVFe painelähetin 55 SATRON VL painelähetin 61 SATRON VDtL paine erolähetin 69 Paine ja paine erolähettimen asennusosat PASVE asennusventtiili 79 PASVE BA asennusventtiili 81 PASVE ph asennusventtiili 85 PASVE DUAL asennusventtiili 89 PASVE ph U asennusventtiili 93 PASVE SC/SP/ST näytteenottoventtiili 97 Asennusyhteet VG lähettimille 101 Asennusyhteet VT/Vte lähettimille 106 Hydraulinen paineenvälitin ja toimilaitteet HPS hydraulinen paineenvälitin 112 HPS BA/ BB hydraulinen paineenvälitin BA / BB 122 PISTOR 75 pneumaattinen työsylinteri 130 Optiset mittaukset SATRON VO optinen analysaattori 133 SATRON VC optinen sakeuslähetin 141 SAVE näytteenotin 146 Lämpötilan mittaus TEMP EL CNR anturin kytkentärasiaan 151 asennettava lämpötilalähetin TEMP EL BNR liitäntälevylle asennettava 152 läpötilalähetin Säätimet DAMATROL MC100 digitaalinen yksikkösäädin 157 Satron Instruments Oy. PL22, Tampere Puh , fax info@satron.com, sale@satron.com

4 4

5 5 Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

6 Paineen mittaus Valmistamme paineenmittaukseen seuraavia laitteita: VT painelähetin... BPV710 VB painelähetin... Spec. BPLV770 Prosessiyhteet Ohessa on esitetty eräitä yhderakenteita paineenottoa varten. Kuva 1a nesteille ja kaasuille, kuva 1b höyrylle ja kuva 1c korkeapainemittauksiin. Kuvan 1c mukaisen yhteen materiaali esim. St tai 13CrMo44. Jäysteet on paineenottokohdasta tarkoin poistettava. Yhde on hitsattava usealla pienellä palolla soikeutumisen estämiseksi (kuva 1d). Välitysputki Välitysputken materiaaliksi suositellaan esim. seuraavia: - AISI304 ruostumaton teräs - AISI316 haponkestävä teräs Korkeapainemittaukset (yli 100 bar): - St35.8 tai 13CrMo44 kuumankestävät teräkset Sopivat putken mitat (ulkohalk./seinämä): - Ø 12 x 1 mm, Ø 12 x 1,5 mm tai Ø 14 x 2,5 mm. 6 Pienillä paineilla ja saostuvilla aineilla käytetään sulkuventtiilinä palloventtiiliä. Höyryllä ja korkeilla paineilla käytetään sulkuventtiilinä kierteellistä tai hitsattavaa neulaventtiiliä. Suojaus painesykkeeltä Jos mitattavassa kohteessa esiintyy prosessin aiheuttamaa painesykettä, suoritetaan suojaus kuristimella, tasauskammiolla tai muulla vastaavalla menetelmällä. Katso kuvasta 2 yhdysputken muodot. Sulkuventtiilin jälkeen putkimutka suojanestettä tai -kaasua varten. Lähettimen alapuolella kierukka lauhteen keräämiseksi. PAINEMITTAUKSIIN SOVELTUVAT MYÖS: VG painelähetin......bplv700 VL painelähetin...blv820 KATSO MYÖS: HPS hydraulinen paineenvälitin...bp415 1/01 Kuvassa 2 on esimerkki painelähettimen mittausputkituksesta. Kuvassa 3 on eräitä painelähettimien sovellutuksia. Kuva 2 Paine- Viritettävyys lähettimet Alueenleveys Mittausalue VT3 1,4 kpa min. (14 mbar) 35 kpa max. (350 mbar) kpa ( mbar) VT4 4 kpa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VT5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) VTA5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar), abs. VT6 0,03 MPa (0,3 bar) 3 MPa (30bar) -0, MPa ( bar) VTA6 0,03 MPa (0,3 bar) 3 MPa (30 bar) MPa ( bar), abs. VT7 0,15 MPa (1,5 bar) 15 MPa (150 bar) MPa ( bar), abs. VT8 1 MPa (10 bar) 100 MPa (1000 bar) MPa ( bar) VB 4 4 kpa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VB 5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) VB MPa (0.3 bar) 3 MPa (30bar) -0, MPa ( bar) 1 Painelähetin VT 2 NPT lähtöliitin Ø 12/R1/2 3 Manometriliitin Ø 12-R 1/2 4 LähtöliitinØ 12-R 1/2 5 Manometriventtiili R1/2 6 Tiiviste 18,5 x 7 mm 7 Palloventtiili R l /2 8 Yhde R 1/2 K 9 Putki 12 mm dia. x 1.5 mm AISI Liitin Ø 12/R 1/2 a b Kuva 1 Kuva 3 c d a. VG painelähettimen asennus b. Höyryn ja nesteen paineen mittaus c. Kaasun paineen mittaus VT painelähettimellä d. Pinnankorkeuden mittaus kuplailuperiaatteella e. Pinnankorkeuden mittaus VG painelähettimellä f. Pinnankorkeuden mittaus; asennus PASVE venttiilin avulla Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

7 SATRON VT painelähetin SATRON VT painelähetin kuuluu V-lähetinperheeseen, jonka lähettimissä yhdistyvät sekä analogisten että Smart-lähettimien ominaisuudet. SATRON VT painelähetin on kaksijohdinlähetin (2W) joka soveltuu alueille 0-1,4 kpa MPa. Paineenmittauksen sovellutuksissa SATRON VT painelähetin soveltuu puhtaiden kaasujen, höyryn sekä kiteytymättömien nesteiden paineen mittaamiseen. Lähettimessä on pietsoresistiivinen mittausanturi. Alueviritettävyys on 100:1 tyypeillä VT6 - VT8. Lähettimen digitaalinen tiedonsiirto on HART protokollan mukainen. TEKNINEN ERITTELY Mittausalue ja alueenleveys Ks. valintataulukko Alkupisteen ja mittausalueen viritys Alkupisteen viritys: Viritetty alueenleveys voidaan vapaasti sijoittaa määritellylle mittausalueelle halutun option mukaisesti käyttäen säätöakseleita (PLUG-liitinkotelo), lähettimen omia näppäimiä (näyttöoptio) tai HART 275/375 -käyttäjäliityntää. Vaimennus Portaattomasti säädettävissä 0, s. Lämpötilarajat Ympäristö: C Prosessi: Prosessiliitynnät 1 ja 2: C Prosessiliitynnät 3 ja 5: C Kuljetus ja varastointi: C. Näytön toimintalämpötila: ºC, (ei vaikutusta lähettimen toimintaan) Painerajat Min. ja maks. prosessipaine; ks. oheiset taulukot Tilavuusmuutos < 0,5 mm 3 /maks. alueenleveys Lähtöviesti 2-johdin (2W), 4-20 ma, käyttäjän ohjelmoitavissa: linearisoitu, juurrettu tai käänteinen signaali tai käyttäjän määrittämä siirtofunktio (16 pistettä) Syöttöjännite ja kuormitettavuus Ks. oheinen kuva 4-20 ma lähtö: VDC. Kosteusrajat % RH; kondensoituneen veden jäätymistä vertailupainekanavistoon ei sallita. SUORITUSARVOT Testattuna IEC mukaan: Referenssiolosuhteet, määritelty alueenleveys, ei alueensiirtoa, vaakasuora asennusasento; AISI316Lkalvo,silikoniöljytäyttö. Tarkkuus Prosessiliitynnät 1 ja 2: ±0,05 % viritetystä mittausalueesta (alueenleveys 1:1-5:1 /maks.alue). Prosessiliitynnät 3 ja 5: ±0,10 % viritetystä mittausalueesta (alueenleveys 1:1-5:1 /maks.alue). Mittausalueilla 5:1-100:1: ( maks.alueenleveys ±[0,025+0,01 x viritetty alueenleveys) ]% viritetystä alueenleveydestä (sisältää epälineaarisuuden, hystereesin ja toistuvuuden) Pitkäaikaisstabiilisuus ±0,1 %/maks. mittausalueesta/12 kk Lämpötilan vaikutus kompensoidulla lämpötila-alueella C Alkupisteen ja alueenleveyden muutos: ±0,15 % maks.alueesta Asennusasennon vaikutus (VT3 - VT7) Alkupistesiirtymä < 0,32 kpa, joka voidaan poistaa virityksellä. VT8 : asennusasennolla ei vaikutusta Tärinän vaikutus (IEC : FC): ±0,1 % mittausalueesta/ 2g/ Hz 4g/ Hz Syöttöjännitteen vaikutus < ±0,01 kalibroidusta alueesta / V Eristyskoejännite 500 V rms 50 Hz RAKENNE JA VIRITYS Materiaalit Mittauskalvo 1) : AISI316L (EN ), Duplex (EN ), Hast. C276 (EN ), Tantaali tai Titaani Gr2 (EN ). Muut mittauselinmateriaalit: AISI316, AISI303. Täyttöneste: Silikoni- tai inerttiöljy (VT3 - VT7) Painerajat Painekestoisuus, MPa Lähetin tyyppi VT3 VT4 VT5 VT6 VT7 VT8 7 Maks. ylikuorm. paine, MPa PN40 PN40 PN40 PN100 PN250 PN1000 Suojausluokka IP66 BPV710 M2, revisio PLUG-liitinkotelo, koodi H ja T Kotelo: AISI316, Tiivisteet: Viton ja NBR TEST-istukat: MS358Sn/PVDF, suojattu silikonikumisuojalla. PLUG-liitin: PA6-GF30-vaippa, silikonikumitiiviste, AISI316-kiinnitysruuvi Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Kotelo: AISI316, Tiivisteet: nitriilikumi ja Viton, Kilvet: Polyesteri Mittauselimen ja kotelon välikaapeli Koodit L ja K : PTFE-letku AISI316-punoksella. 1) Prosessiaineen kanssa kosketuksissa olevat osat Kuorma / Ω Minimi prosessipaine (VT8: ei min. painerajoitusta) T proc. C Minimi paine eri täyttönesteillä (kpa, abs.) DC cst Paineluokka Toimintaalue Rmax = Syöttöjännite - 10V Imax Syöttöjännite / V Imax = 20.5mA käytettäessä HART -kommunikointia Imax = 23mA (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ei-luonnostaan vaarattomalle lähettimelle (ei ATEX) Inertti-öljy Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

8 SATRON VT painelähetin 8 BPV Viritys Asiakkaan tilaamalle alueelle 1 s. vaimennuksella. Jos aluetta ei ole määritelty, lähetin viritetään maks. alueelle. Sähkökytkennät PLUG-liitinkotelo, koodit H, P ja T, Liitintyyppi DIN malli AF; Pg9 holkkitiiviste; johdin 0,5...1,5 mm 2. Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Läpivienti M20x1.5, 1/2-NPT; ruuviliittimet 0,5...2,5 mm 2 johdoille Turvallisen käytön erityisehdot (X) : Kotelointia näytöllä tai PLUG-liitynnällä (DIN43650) ei saa asentaa sellaiseen ympäristöön, joka vaatii laiteluokkaa 1. Lähettimen ei johtava pinta saattaa aiheuttaa staattisen sähköpurkauksen kautta vaaratilanteen yhdessä IIC-luokan kaasun kanssa. Näissä lähettimissä pitää olla merkintä 2 GD. Lähettimen asennuksessa ja kytkemisessä tulee huomioida valmistajan asennusohjeet. Paino Lähetin - PLUG-liitinkotelo (H ja T) : 0,7 kg - Kytkentätilal. kotelo (M) : 1,2 kg - Näytöllinen kotelo (N ja P) : 1,3 kg Tuotehyväksynnät EU:n direktiivit Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/108/EY) Kaikki painelähettimet ATEX-direktiivi (94/9/EC) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EC) Kaikki painelähettimet : - Hyvä konepajakäytäntö Vaarallisten tilojen luokitukset EU:n luokitukset ATEX luonnostaan vaaraton : Todistuksen nro. : DNV-2007-OSL-ATEX- 1346X II 1 GD T135 C EEx ia II C T4-20 C Tamb 50 C II 2 GD T135 C EEx ia II C T4-20 C Tamb 50 C Kuorma / Ω ITuloparametrit : Ui = 28 V Ii = 93 ma Pi = W Ci = 5 nf Li = 0.2 mh Toimintaalue Syöttöjännite / V Rmax = Syöttöjännite - 10V Imax Imax = 20.5mA käytettäessä HART -kommunikointia Imax = 23mA (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ei-luonnostaan vaarattomalle lähettimelle (ei ATEX)

9 SATRON VT painelähetin Mitat (mm) 165 VT3...VT7, ATEX VT8, ATEX +15 Ø48 9 G½ A DIN BPV Pg 9 std. kotelointikoodi H ja T AV 36 VT3... VT7 AV 27 VT8 165 VT3...VT7, ATEX VT8, ATEX Ø48 M20 x 1,5 std. kotelointikoodi M 195 VT3...VT7, ATEX VT8, ATEX M20 x 1,5 std. kotelointikoodi N

10 SATRON VT painelähetin 10 BPV Mitat (mm) 195 VT3...VT7, ATEX VT8, ATEX +15 G½ A DIN AV 36 VT3... VT7 AV 27 VT8 PG9 kotelotyyppi N DIN pistoliittimellä, koodi N_ / P , ATEX-lähetin ,5 55 G½A Ø26.8 Prosessiliityntä G½A, kalvollinen, o-rengastiivistys, koodi 5 PG9 std. kotelotyyppi H M20x1,5 std kotelotyyppi M 6K-AV , ATEX-lähetin DIN3852-E-G½ Ø26.8 Prosessiliityntä DIN3852-E-G½A, kalvollinen koodi K-AV 27 M20x1,5 std kotelotyyppi N

11 SATRON VT painelähetin Mitat (mm) 11 BPV Vapaa asennustila 100 Kotelointikoodit H, T ja M 215 Kotelointikoodi N 245 Atex lähettimet, koodi 1, Optio K min. R75 60 Optio L Pg 9 std. kotelointikoodi H ja T M20x1,5 std. kotelointikoodit M ja N min. 290 Erilliselektroniikka, kaapeli suojaletkulla koodit L ja K DIN k-AV 27 6k-AV M8 G½ G½A G½ ½ - NPT G½ Ø26,3 Kierre DIN G½A Tilauskoodi : T Kierre ½ - 14 NPT Tilauskoodi : T PMC 1" (Ø26,3), prosessiliityntään koodi 5 Tilauskoodi : T k-AV 27 G½ DIN16288 G¼A Kierre DIN G¼A Tilauskoodi : T Esim. kalvollisen (DIN3852-E-G½) lähettimen prosessiliityntä voidaan muuttaa oheisten adapterien avulla. Muita adapterikokoja tarvittaessa, ota yhteys Satron Instruments Oy:n 6k-AV 27 G½ ½ - NPT Kierre ½ - 14 NPT, sisäpuolinen Tilauskoodi : M Muunnosadapterit prosessiliitynnälle, tyypit VT3... VT8

12 SATRON VT painelähetin 12 BPV Johdotus Kytkentätilallinen kotelo, koodi M Johdotus Kytkentätilallinen kotelo näytöllä, koodi N Johdotus Näytöllinen kotelo DIN pistoliittimellä, koodi N _/ _P Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Johdotus PLUG-liitikotelo, koodit H ja T Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus PLUG-liitinkotelo, koodi T Säätöakselien toiminnat : RUN = käyttöasento PVZ = lähettimen nollaus D = vaimennus S = prosessimuuttujan yläraja Z = prosessimuuttujan alaraja DN = alaspäin UP = ylöspäin

13 13 BPV Valintataulukko Viritettävyys Alueenleveys, min Alueenleveys, max Mittausalue VT3 1,4 kpa (14 mbar) 35 kpa (350 mbar) kpa ( mbar) VT4 4 kpa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VT5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) VTA5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar), abs. VT6 0,03 MPa (0,3 bar) 3 MPa (30bar) -0, MPa ( bar) VTA6 0,03 MPa (0,3 bar) 3 MPa (30 bar) MPa ( bar), abs. VT7 0,15 MPa (1,5 bar) 15 MPa (150 bar) MPa ( bar), abs. VT8 1 MPa (10 bar) 100 MPa (1000 bar) MPa ( bar) SATRON VT painelähetin Lähtöviesti S 4-20mA DC/HART Prosessiliityntä 1 G ½A DIN16288 (ulkoinen) 2 ½ - NPT (ulkoinen) 3 DIN 3852-E-G½A (ulkoinen), ei VT3,VT8 5 G½A (ulkoinen), (kalvollinen), kärjessä o-rengas, ei VT3,VT8 Kostuvat materiaalit Runko Kalvo Koodi Materiaali Koodi Materiaali 2 AISI316L (EN ) 2 AISI316L (EN ) (ei VT8) 3 Hast. C 276 (EN ) (*) 3 Hast. C276 (EN ) (ei VT3, VT8) (*) 6 Titaani Gr2 (EN ) (*) 5 Tantaali (ei VT3, VT4) (*) 8 Duplex (EN ) (*) 6 Titaani Gr2 (EN ) (ei VT3, VT4) (*) 8 Duplex (EN ) (ei VT3, VT8) (*) Täyttöneste (määritellään tyypeille VT3 - VT7) S Silikoniöljy G Inerttiöljy Kotelointi H PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9 T PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9, manuaalisäädöt, ei ATEX- luokitusta M Kytkentätilallinen kotelo, ei näyttöä, läpivienti M20x1,5 N Kytkentätilallinen kotelo, näyttö, läpivienti M20x1,5 Räjähdyssuojaus 0 Ei suojausta 1 ATEX, II 1 GD T135 C (**) Prosessiyhde 0 Ei yhdettä 1 Prosessiyhde G½, DIN Prosessiyhde G½, DIN 3852-X-G½ 3 Prosessiyhde G½ (prosessiliitynnälle 5) 4 Prosessiyhde ½ - NPT (prosessiliitynnälle 2) Sähköisten läpivientien erikoiskoot N ½ - NPT G Pg13.5 P Plug-liitin DIN Erikoisominaisuudet Erilliselektroniikka (määritellään vain, jos kotelo liittyy välikaapelilla mittauselimeen) - suojaletkullisella välikaapelilla L Kaapeli suojattu PTFE/AISI316 vaipalla, suora K Kaapeli suojattu PTFE/AISI316 vaipalla, 90 -kulma Mittauselimen ja kotelon välisen kaapelin pituus 2 2 m kaapeli 3 3 m kaapeli jne. (maksimi pituus 10 m) Erilliselektroniikan asennusosat Ø 51 mm:n putkeen 0 Ei asennusosia 1 Asennusosat Dokumentit Viritystodistus AE Englanninkielinen Asennus- ja käyttöohjeet I E Englanninkielinen I F Suomenkielinen Materiaalitodistukset O Ei materiaalitodistusta MC1 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC2 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC3 Raaka-ainetodistus ilman liitteitä, normin SFS-EN B (DIN B) mukaisena (*) = ei prosessiliityntäkoodit 3 ja 5 (**) = Kotelointi H ja N : II 2 GD T135 C Näytölliset ATEX-lähettimet ovat ilman kalvonäppäimiä olevaa mallia M1.

14 SATRON VT painelähetin Prosessiyhteet 14 BPV ØD ulko Ø G½ Ød B C A 2.5 Ø G½ Ø E Tilauskoodi : M Prosessiyhde DIN 3852-X-G½ Tarvittaessa isompia kokoja, ota yhteys Satron Instruments Oy G½ T-yhde DIN 3852-X-G½, koot DN Ø28 ½ - NPT Ø28 Tilauskoodi : M Prosessiyhde DIN G½ Yhde Tilauskoodi: M Prosessiyhde ½ - NPT Hitsaustyökalu M MS Ø27 G½ Ø18,3 Ø30 Hitsausjärjestys 2 23,5 Tilauskoodi: M Prosessiyhde G½ (prosessiliityntäkoodi 5) Yhteen M hitsaus Satron Instruments Oy PL 22, Tampere Puh Telefax info@satron.com Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Viton on DuPont Down Elastomer'in rekisteröity tavaramerkki

15 SATRON VB painelähetin SATRON VB painelähetin kuuluu V-lähetinperheeseen. Lähetin on huoltoystävällinen, palloventtiilin lävitse asennettava kaksijohdinlähetin (2W), joka soveltuu alueille 0-4 kpa MPa. Paineenmittauksen sovellutuksissa painelähetin soveltuu kaasujen, höyryn sekä sakkautuvien, kiteytyvien ja seinämiin tarttuvien nesteiden paineen mittaamiseen. Lähettimessä on pietsoresistiivinen mittausanturi. Alueviritettävyys on tyypillä VB6 100:1. Lähettimen digitaalinen tiedonsiirto on HART protokollan mukainen. 15 BPLV770 M2, revisio TEKNINEN ERITTELY Mittausalue ja alueenleveys Ks. valintataulukko Alkupisteen ja mittausalueen viritys Alkupisteen viritys: Viritetty alueenleveys voidaan vapaasti sijoittaa määritellylle mittausalueelle käyttäen HART 275/375 -käyttäjäliityntää. Vaimennus Portaattomasti säädettävissä 0, s. Vasteaika Maksimi 100 ms Lämpötilarajat Ympäristö: C Prosessi: C Kuljetus ja varastointi: C. Painerajat Min. ja maks. prosessipaine; ks. oheiset taulukot Tilavuusmuutos < 0,5 mm 3 /maks. alueenleveys Lähtöviesti 2-johdin (2W), 4-20 ma, käyttäjän ohjelmoitavissa: linearisoitu, juurrettu tai käänteinen signaali tai käyttäjän määrittämä siirtofunktio (16 pistettä) Syöttöjännite ja kuormitettavuus Ks. oheinen kuva 4-20 ma lähtö: VDC. Kosteusrajat % RH; kondensoituneen veden jäätymistä vertailupainekanavistoon ei sallita. SUORITUSARVOT Testattuna IEC 770 mukaan: Referenssiolosuhteet, määritelty alueenleveys, ei alueensiirtoa, vaakasuora asennusasento; AISI316Lkalvo,silikoniöljytäyttö. Tarkkuus ±0,1 % viritetystä mittausalueesta (alueenleveys 1: :1 maksimialueesta). Mittausalueilla 7.5: :1 : maks.alueenleveys ±[0,025+0,010 x ( viritetty alueenleveys) ]% viritetystä alueenleveydestä (sisältää epälineaarisuuden, hystereesin ja toistuvuuden) Pitkäaikaisstabiilisuus ±0,1 %/maks. mittausalueesta/12 kk Lämpötilan vaikutus kompensoidulla lämpötila-alueella C Alkupisteen ja alueenleveyden muutos, tyypit VB5 ja VB6: ±0,15 % maks.alueesta. Alkupisteen ja alueenleveyden muutos, tyyppi VB4: ±0,25 % maks.alueesta Asennusasennon vaikutus (VB4... VB6) Alkupistesiirtymä < 0,15 kpa, joka voidaan poistaa virityksellä. Tärinän vaikutus (IEC : FC): ±0,1 % mittausalueesta/ 2g/ Hz 4g/ Hz Syöttöjännitteen vaikutus < ±0,01% kalibroidusta alueesta / V EU:n direktiivit Painelaitedirektiivi (PED) (97/23/EY) - Hyvä konepajakäytäntö Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/108/EY) Eristyskoejännite 500 V rms 50 Hz RAKENNE Kostuvat materiaalit : AISI316L (EN ) Muut materiaalit: AISI316L, AISI303 Painerajat Painekestoisuus, MPa Lähetin tyyppi VB4 VB5 VB6 Maks. ylikuorm. paine, MPa PN40 PN40 PN100 PLUG-liitinkotelo, koodi H Kotelo: AISI303/316, Tiivisteet: Viton ja NBR TEST-istukat: MS358Sn/PVDF, suojattu silikonikumisuojalla. PLUG-liitin: PA6-GF30-vaippa, silikonikumitiiviste, AISI316- kiinnitysruuvi Kytkentätilal. kotelo, koodi M ja näytöllinen kotelo, koodi N, Kotelo: AISI303/316, Tiivisteet: nitriilikumi ja Viton, Kilvet: Polyesteri Täyttöneste: Silikoni- tai inerttiöljy Suojausluokka IP66 Viritys Tehdasviritetty maksimialueelle, 1 s. vaimennuksella. Asiakaskohtainen viritys ja positiointimerkinnät on tilattava erikseen. Kuorma / Ω R max = Syöttöjännite - 10V I max Minimi prosessipaine T proc. C I max = 20.5mA Minimipaine eri täyttönesteillä (kpa, abs.) DC200 Inerttiöljy 100 cst Paineluokka Toimintaalue Syöttöjännite / V I max = 20.5mA käytettäessä HART -kommunikointia I max = 23mA (ylemmän hälytysvirran ollessa valittuna) I min = 3.7mA Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

16 SATRON VB painelähetin Viritys Tehdasviritetty maksimialueelle, 1 s. vaimennuksella. Asiakaskohtainen viritys ja positiointimerkinnät on tilattava erikseen. 16 Kuorma / Ω BLV Sähkökytkennät PLUG-liitinkotelo, koodi H, Liitintyyppi DIN malli AF; Pg9 holkkitiiviste; johdin 0,5...1,5 mm 2. Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Läpivienti M20x1.5, 1/2-NPT ; ruuviliittimet 0,5...2,5 mm 2 johdoille Tuotehyväksynnät EU:n direktiivit Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/108/EY) Kaikki painelähettimet ATEX-direktiivi (94/9/EC) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EC) Kaikki painelähettimet : - Hyvä konepajakäytäntö Vaarallisten tilojen luokitukset EU:n luokitukset ATEX luonnostaan vaaraton : Todistuksen nro. : DNV-2007-OSL-ATEX- 1346X II 1 GD T135 C EEx ia II C T4-20 C Tamb 50 C II 2 GD T135 C EEx ia II C T4-20 C Tamb 50 C Syöttöjännite / V Min. kuorma käytettäessä HART - kommunikointia on 250 Ω R max = Syöttöjännite - 12 V I max Toimintaalue I max = 20.5 ma käytettäessä HART -kommunikointia I max = 23 ma (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ATEX luonnostaan vaarattomalle lähettimelle Paino Lähetin - PLUG-liitinkotelo (H): 0,9 kg - Kytkentätilal. kotelo (M): 1,4 kg - Näytöllinen kotelo (N): 1,5 kg 40 Tuloparametrit : U i = 28 V I i = 93 ma P i = W C i = 5 nf Li = 0.2 mh Turvallisen käytön erityisehdot (X) : Kotelointia näytöllä tai PLUG-liitynnällä (DIN43650) ei saa asentaa sellaiseen ympäristöön, joka vaatii laiteluokkaa 1. Lähettimen ei-johtava pinta saattaa aiheuttaa staattisen sähköpurkauksen kautta vaaratilanteen yhdessä IICluokan kaasun kanssa. Näissä lähettimissä pitää olla merkintä 2 GD. Lähettimen asennuksessa ja kytkemisessä tulee huomioida valmistajan asennusohjeet. Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus

17 SATRON VB painelähetin 17 BPLV Mitat (mm) A B C Ø48 D E PG9 std. kotelotyyppi H 6K-AV 41 6K-AV 36 Prosessiliityntäkoodi 1 Mitta A Mitta B Mitta C Mitta D Kierre E Ø24.5 G1A Ø48 Kytkentätilallinen kotelointi, koodi M 75 M20 x 1,5 std. kotelointityyppi M Kytkentätilallinen kotelointi näytöllä, koodi N 70 Näytöllinen kytkentätilallinen kotelo DIN pistoliittimellä, koodi N - /- P M20 x 1,5 std. kotelointityyppi N

18 SATRON VB painelähetin 18 BPLV Näytöllinen kytkentätilallinen kotelo DIN pistoliittimellä, koodi N - /- P 90 PG9 std. kotelointityyppi N, DIN pistoliittimellä Esc Enter ma ma ma Hart Test Test + - Test Load Power Load Load Johdotus PLUG-liitinkotelo, koodi H Power Johdotus Kytkentätilallinen kotelo, koodi M Power Johdotus Kytkentätilallinen kotelo näytöllä, koodi N Satron SI-Toole Tilauskoodi : M Load Johdotus Kytkentätilallinen kotelo näytöllä ja pistoliittimellä, koodi N - / P Power Kytkentä käytettäessä Satron SI-Toole USB-HART modeemia

19 SATRON VB painelähetin Valintataulukko 19 BPLV Viritettävyys Alueenleveys, min Alueenleveys, max Mittausalue VB 4 4 kpa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VB 5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) VB MPa (0.3 bar) 3 MPa (30bar) -0, MPa ( bar) Lähtöviesti S 4-20mA DC/HART Prosessiliityntä 1 Kierre G1A, ulokkeen halkaisija Ø24.5 mm, ulokkeen pituus 109 mm Kostuvat materiaalit Runko Kalvo Koodi Materiaali Koodi Materiaali 2 AISI316L (EN ) 2 AISI316L (EN ) Täyttöneste S Silikoniöljy G Inerttiöljy (*) Kotelointi H PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9 M Kytkentätilallinen kotelo, ei näyttöä, läpivienti M20x1,5 N Kytkentätilallinen kotelo, näyttö, läpivienti M20x1,5 Räjähdyssuojaus 0 Ei räjähdyssuojausluokitusta 1 ATEX, II 1 GD T135 C (**) Sähköisten läpivientien erikoiskoot N 1/2 NPT G Pg13,5 P PLUG-liitinkotelo, DIN43650 Dokumentit Viritystodistus AE Englanninkielinen Asennus- ja käyttöohjeet I E Englannin kielinen I F Suomenkielinen Materiaalitodistukset 0 Ei materiaalitodistusta MC1 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC2 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC3 Raaka-ainetodistus ilman liitteitä, normin SFS-EN B (DIN B) mukaisena (*) = Happipesu mainittava tilauksessa (**) = Kotelointi H ja N : II 2 GD T135 C Näytölliset ATEX-lähettimet ovat ilman kalvonäppäimiä olevaa mallia.

20 SATRON VB painelähetin 20 BPLV Satron Instruments Oy PL 22, Tampere Puh Telefax Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Viton on DuPont Down Elastomer'in rekisteröity tavaramerkki

21 21 Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

22 22

23 SATRON VDt paine-erolähetin SATRON VDt paine-erolähetin kuuluu V-lähetinperheeseen, jonka lähettimissä yhdistyvät sekä analogisten että Smartlähettimien ominaisuudet. SATRON VDt paine-erolähetin on kaksijohdinlähetin (2W) joka soveltuu alueille 0-0,1 kpa MPa. Paineenmittauksen sovelluksissa SATRON VDt soveltuu paine-eron ja alipaineen mittaukseen. SATRON VDt paineerolähettimessä on alueesta riippuen joko SOS- (Silicon On Sapphire) tai pietsoresistiivinen anturi. Alueviritettävyys keskimäärin 25:1. Lähettimen digitaalinen tiedonsiirto on HART protokollan mukainen. TEKNINEN ERITTELY Mittausalue ja alueenleveys Katso valintataulukko. Alkupisteen ja mittausalueen viritys Alkupisteen viritys: Viritetty alueen-leveys voidaan vapaasti sijoittaa määritellylle mittausalueelle halutun option mukaisesti käyttäen säätöakseleita (PLUGliitinkotelo), lähettimen omia näppäimiä (näyttöoptio), HART 275/375 - käyttäjäliityntää. Vaimennus Portaattomasti säädettävissä 0, s. Lämpötilarajat Mittauselin: C Elektroniikkka: C Kuljetus ja varastointi: C. Näytön toimintalämpötila: ºC, (ei vaikutusta lähettimen toimintaan) Painerajat Min. ja maks. prosessipaine: Tyyppi VDt2 VDt3 VDt4,5 VDt6 VDt3,4,5,7 VDt6 Lähetin täyttää spesifikaationsa paine alueella yli 10 mbar abs. Prosessikammion tilavuus(cm 3 ) Tyyppi VDt ) Prosessiaineen kanssa kosketuksissa olevat osat Maks.ylikuormituspaine, MPa PN40 PN100 PN100 PN100 PN420 PN420 Tilavuus (cm 3 ) Std.lähetin Lähetin varust. hydr. paineenvälittimellä 2,5 2,0 Prosessikammion tilavuusmuutos: < 0,1 cm³ Lähtöviesti 2-johdin (2W), 4-20 ma, käyttäjän ohjelmoitavissa: linearisoitu, juurrettu tai käänteinen signaali tai käyttäjän määrittämä siirtofunktio (16 pistettä) Syöttöjännite ja kuormitettavuus Ks. oheinen kuva 4-20 ma lähtö: VDC. Kosteusrajat % RH 23 SUORITUSARVOT Testattuna IEC mukaan: Referenssiolosuhteet, määritelty alueenleveys, ei alueensiirtoa, vaakasuora asennusasento, AISI316L-kalvo, silikoniöljytäyttö. Tarkkuus ±0,05 % viritetystä mittausalueesta (alueenleveys 1:1-5:1 /maks.alue). Mittausalueilla 5:1-60:1: maks.alueenleveys ±[0,01+0,008 x ( viritetty alueenleveys ) ]% viritetystä alueenleveydestä (sisältää epälineaarisuuden, hystereesin ja toistuvuuden) Pitkäaikaisstabiilisuus ±0,1 %/maks.mittausalueesta/12 kk Lämpötilan vaikutus kompensoidulla lämpötila-alueella -20 to 80 C Alkupisteen ja alueenleveyden muutos: ±0,15 % maks.alueesta Staattisen paineen vaikutus nollapisteeseen/maks.alue VDt2: ±0,2 % / 4 MPa VDt3...5, PN100: ±0,2 % / 10 MPa VDt6...7, PN100 / PN420: ±0.3 % / 10 MPa Toispuoleisten paineiskujen vaikutus nollapisteeseen/maks.alue VDt2: ±0,5 % / 4 MPa; VDt3...7: PN100: ±0,3 % / 10 MPa; PN420: ±1 % / 40 MPa. Asennusasennon vaikutus Poikkeaminen vaakasuorasta asennusasennosta aiheuttaa korkeintaan ±0,4 kpa alkupistesiirtymän, voidaan poistaa nollaamalla lähetin. Tärinän vaikutus (IEC ): ±0,1 % mittausalueesta Syöttöjännitteen vaikutus < ±0,01 kalibroidusta alueesta / V Eristyskoejännite 500 V rms 50 Hz RAKENNE JA VIRITYS Materiaalit Kalvot 1) : AISI316L (EN ), Duplex (EN ), Hast. C276 (EN ) tai Tantaali. BPdT750 M3, revisio Laipat 1) ja puhallusventtiilit 1) : AISI316, Duplex tai Hast. C276. Mittauselintiiviste: PTFE. Muut mittauselinmateriaalit: AISI316, SIS 2343, SIS Mittauselinlaippojen kiinnitysruuvit ja mutterit: AISI316 (PN420: m.8.8.zne) Täyttöneste Silikoniöljy (DC200, 10 cst) tai inerttiöljy. PLUG-liitinkotelo, koodit H ja T : Kotelo : AISI316 Tiivisteet : Viton ja NBR TEST-istukat : MS358Sn/PVDF, suojattu silikonikumisuojalla. PLUG-liitin : PA6-GF30-vaippa, silikonikumitiiviste, AISI316-kiinnitysruuvi Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N Kotelo: AISI303/316; Tiivisteet: nitriilikumi ja Viton; Kilvet: Polyesteri Mittauselimen ja kotelon välikaapeli (koodit L ja K): PTFE-letku AISI316-punoksella. Kotelointiluokka: IP66. Prosessiliitännät Katso valintataulukko Viritys Asiakkaan tilaamalle alueelle 1 s. vaimennuksella.( Jos aluetta ei ole määritelty, lähetin viritetään maks. alueelle.) Kuorma / Ω Syöttöjännite / V Min. kuorma käytettäessä HART - kommunikointia on 250 Ω R max = Syöttöjännite - 12 V I max Paineluokka Toimintaalue I max = 20.5 ma käytettäessä HART -kommunikointia I max = 23 ma (ylemmän hälytysvirran 22,5 ma ollessa valittuna) Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

24 SATRON VDt paine-erolähetin Sähkökytkennät PLUG-liitinkotelo, koodit H, P ja T Liitintyyppi DIN malli AF; Pg9 holkkitiiviste; johdin 0,5...1,5 mm 2. Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Läpivienti M20x1,5, 1/2-NPT ; ruuviliittimet 0,5...2,5 mm 2 johdoille. Tuotehyväksynnät EU:n direktiivit 24 Kuorma / Ω BPdT Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/108/EY) Kaikki paine-erolähettimet ATEX-direktiivi (94/9/EC) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EC) Kaikki painelähettimet : - Hyvä konepajakäytäntö Vaarallisten tilojen luokitukset EU:n luokitukset ATEX luonnostaan vaaraton : Todistuksen nro. : DNV-2007-OSL-ATEX- 1346X II 1 GD T135 C EEx ia II C T4-20 C Tamb 50 C II 2 GD T135 C EEx ia II C T4-20 C Tamb 50 C Syöttöjännite / V Min. kuorma käytettäessä HART - kommunikointia on 250 Ω R max = Syöttöjännite - 12 V I max Toimintaalue I max = 20.5 ma käytettäessä HART -kommunikointia I max = 23 ma (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ATEX luonnostaan vaarattomalle lähettimelle 40 ITuloparametrit : U i = 28 V I i = 93 ma P i = W C i = 5 nf Li = 0.2 mh Turvallisen käytön erityisehdot (X) : Kotelointia näytöllä taiplug-liitynnällä (DIN43650) ei saa asentaa sellaiseen ympäristöön joka vaatii laiteluokkaa 1. Lähettimen ei johtava pinta saattaa aiheuttaa staattisen sähköpurkauksen kautta vaaratilanteen yhdessä IICluokan kaasun kanssa. Näissä lähettimissä pitää olla merkintä 2 GD. Lähettimen asennuksessa ja kytkemisessä tulee huomioida valmistajan asennusohjeet. Paino (kg) Tyyppi Kotelointi H M N VDt ,0 4,6 4,7

25 SATRON VDt paine-erolähetin Mitat (mm) 25 BPdT Pg9 std. kotelointityypeillä H, P ja T Kotelointityypeillä H, T ja M 188 ATEX lähetin, koodi 1, +15 mm 41,3±0,2 100 vapaa asennustila Ø /4-18 NPSF A - A ±0,2 96 A A M10 / syvä 14 M12 / syvä 14 7/16-20 UNF / syvä 14 M20 x 1,5 std. kotelotyyppi M M20 x 1,5 std. kotelotyyppi N 75 Ø48 70 Kotelotyyppi M 188 Atex lähetin, koodi 1, 15 mm Kotelotyyppi N 218 Atex lähetin, koodi 1, 15 mm Esc Enter

26 SATRON VDt paine-erolähetin Mitat ( mm) 26 BPdT Pg9 std. kotelointityyppi N DIN pistoliittimellä 90 Kotelointityyppi N DIN ppistoliittimellä 218 Atex lähetin, koodi 1, 15 mm Esc Enter 100 Kotelointityypeillä H, T ja M 215 Kotelointityypillä N 245 ATEX lähetin, koodi 1, +15 mm < min. R75 60 Pg9 std. kotelointityypeillä H ja T M20x1,5 std. kotelointityypeillä M ja N Erilliselektroniikka, kaapeli suojaletkulla, koodit L ja K <450

27 SATRON VDt paine-erolähetin 27 BPdT PLUG-liitinkotelo, koodi T Säätöakselien toiminnat : RUN = käyttöasento PZ = lähettimen nollaus D = vaimennus S = prosessimuuttujan yläraja Z = prosessimuuttujan alaraja DN = alaspäin UP = ylöspäin Hart Z RUN 1 S 3 PZ 1.5 D DN UP 3 60 Test 2 ma ma ma Hart S PZ 1 Z.5 3 RUN D DN UP 60 Test Test + - Test Load Power Load Load Johdotus PLUG-liitinkotelo, koodit H ja T Power Johdotus Kytkentätilallinen kotelo, koodi M Johdotus Näytöllinen kotelo, koodi N Power Load Power Johdotus Näytöllinen kotelo DIN pistoliittimellä, koodi N- /- P Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä

28 SATRON VDt paine-erolähetin Valintataulukko VDt Paine-erolähetin VAt Absoluuttipainelähetin (alueet , mittausalue 0... xx, abs.) Viritettävyys ( ±) Alueenleveys, min. Alueenleveys, maks. Mittausalue Lähtöviesti S 4-20mA DC/HART BPdT ,1 kpa (1 mbar) 6 kpa (60 mbar) kpa ( mbar) 3 1,4 kpa (14 mbar) 35 kpa (350 mbar) kpa ( mbar) 4 4kPa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) 5 26,5 kpa (265 mbar) 500 kpa (5000 mbar) kpa ( mbar) 6 0,145 MPa (1,45 bar ) 3 MPa (30 bar) MPa ( bar ) 7 1 MPa (10 bar) 15 MPa (150 bar) MPa ( bar) 28 Prosessiliitynnät D M10,PN40 alue 2/PN100 alueet 3...6, IEC A M10, PN420 alueet 3, 4, 5 ja 7, IEC H M12, PN420 alueet 3, 4, 5 ja 7, IEC U 7/16-20 UNF, (PN420 alueet 3, 4, 5 ja 7), IEC F Kierreliitäntäiset soikiolaipat, PN40 alue 2 ja PN420 alueille 3...7, IEC V Liitäntä hydraulisella paineenvälittimellä Z Hitsattavat soikiolaipat,pn420 alueille ja 7, IEC Kostuvat Laipat Kalvo Kalvon pinnoite materiaalit Koodi Materiaali Koodi Materiaali Koodi Materiaali 2 AISI316L 2 AISI316L (EN ) Määritellään vain 3 Hast.C Hast.C 276 (EN ) pinnoitettaessa) 5 Tantaali 9 kulta / rhodium 8 Duplex (EN ) Täyttöneste S Silikoniöljy G Inerttiöljy Kotelointi H PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9 T PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9, manuaali-säädöt, ei ATEX-luokitusta M Kytkentätilallinen kotelo, ei näyttöä, läpivienti M20x1,5 N Kytkentätilallinen kotelo, näyttö, läpivienti M20x1,5 Räjähdyssuojaus 0 Ei räjähdyssuojausluokitusta 1 ATEX, II 1 GD T135 C (*) Soikiolaipan prosessi- Kierretyyppi Kierteen koko kierteen koko Koodi Tyyppi Koodi Koko (määritellään vain R suora R-kierre 2 1/4 tyypille F) N NPS-kierre 3 3/8 P kartio R-kierre 4 1/2 T NPT-kierre Sähköisen läpiviennin erikoiskoot N 1/2 NPT G Pg13.5 P Plug DIN Erikoisominaisuudet Erilliselektroniikka (määritellään vain, jos kotelo liittyy välikaapelilla mittauselimeen) - suojaletkullisella välikaapelilla L Kaapeli suojattu PTFE/AISI316 vaipalla, suora K Kaapeli suojattu PTFE/AISI316 vaipalla, 90 ast. kulma Mittauselimen ja kotelon välisen kaapelin pituus (määritellään vain, jos kotelo liittyy välikaapelilla mittauselimeen) 2 2 m kaapeli 3 3 m kaapeli jne. (maks. 10 m) Erilliselektroniikan asennusosat Ø 51 mm:n (2") putkeen 0 Ei asennusosia 1 Asennusosat Dokumentit Viritystodistus AE Englanninkielinen Asennus- ja käyttöohjeet IE Englanninkielinen IF Suomenkielinen Materiaalitodistukset 0 Ei materiaalitodistusta MC1 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC2 Raaka-ainetodistus kostuvista osista liitteineen, normin SFS-EN (DIN ) mukaisena MC3 Raaka-ainetodistus kostuvista osista liitteineen, normin SFS-EN B (DIN B) mukaisena Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Hastelloy on Haynes International:n rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Down Elastomer'in rekisteröity tavaramerkki (*) = Kotelointi H ja N : II 2 GD T135 C Näytölliset ATEX-lähettimet ovat ilman kalvonäppäimiä olevaa mallia.

29 SATRON VDU kahden paineanturin paine-erolähetin 29 Satron VDU paine-erolähetin kuuluu V-lähetinperheeseen. Satron VDU paine-erolähetin on kaksijohdinlähetin (2W), joka soveltuu alueille 0-1,4 kpa MPa. Paineenmittauksen sovellutuksissa Satron VDU paineerolähetin soveltuu puhtaiden, sakkautuvien, kiteytyvien ja seinämiin tarttuvien aineiden paineen mittaamiseen. Lähettimessä on pietsoresistiiviset mittausanturit. Alueviritettävyys on 25:1. Lähettimen digitaalinen tiedonsiirto on HART protokollan mukainen. BPDUV760 M2, revisio TEKNINEN ERITTELY Mittausalue ja alueenleveys Ks. valintataulukko Alkupisteen ja mittausalueen viritys Alkupisteen viritys: Viritetty alueen-leveys voidaan vapaasti sijoittaa määritellylle mittausalueelle lähettimen omia näppäimiä tai HART -käyttäjäliityntää. Vaimennus Portaattomasti säädettävissä 0, s. Lämpötilarajat Ympäristö: C Prosessi: / 200 C Kuljetus ja varastointi: C. Näytön toimintalämpötila: ºC, (ei vaikutusta lähettimen toimintaan) Painerajat Min. ja maks. prosessipaine; ks. oheiset taulukot Tilavuusmuutos < 0,5 mm 3 /maks. alueenleveys (kummassakin anturissa) Lähtöviesti 2-johdin (2W), 4-20 ma, käyttäjän ohjelmoitavissa: linearisoitu, juurrettu tai käänteinen signaali tai käyttäjän määrittämä siirtofunktio (16 pistettä) Syöttöjännite ja kuormitettavuus Ks. oheinen kuva 4-20 ma lähtö: VDC. Kosteusrajat % RH; kondensoituneen veden jäätymistä vertailupainekanavistoon ei sallita. SUORITUSARVOT Testattuna IEC mukaan: Referenssiolosuhteet, määritelty alueenleveys, ei alueensiirtoa, vaakasuora asennusasento; AISI316Lkalvo,silikoniöljytäyttö. Tarkkuus ±0,2 % viritetystä mittausalueesta (alueenleveys 1:1-7,5:1 /maks.alue). Mittausalueilla 7,5:1-25:1: maks.alueenleveys ±[0,02+0,024 x ( viritetty alueenleveys ) ]% viritetystä alueenleveydestä Erikoistarkkuusmallit BA ja DA : (lämpötila-alueella C) ±0,15 % viritetystä mittausalueesta, vain prosessiliitynnät BA ja DA / lämpövaikutuskoodi S, mittausalueilla 1:1-7,5:1). Mittausalueilla 7,5:1-25:1: ±[0,01+0,007 x maks.alueenleveys ( ]% viritetty alueenleveys ) viritetystä alueenleveydestä (sisältää epälineaarisuuden, hystereesin ja toistuvuuden) Pitkäaikaisstabiilisuus ±0,2 %/maks. mittausalueesta/1 vuosi Lämpötilan vaikutus lämpötilaalueella -20 C C Alkupisteen ja alueenleveyden muutos: ±0,3 % maks.alueesta 0 C C (lämpötilakoodi H) ±2 % maks.alueesta, alue 6 ±4 % maks.alueesta, alueet 4 ja 5 Lämpötilan vaikutus lämpötilaalueella +20 C C, prosessiliitynnät BA ja DA Alkupisteen ja alueenleveyden muutos: ±0,15 % maks.alueesta, koodi S Asennusasennon vaikutus Alkupistesiirtymä < 0,32 kpa, joka voidaan poistaa virityksellä. Tärinän vaikutus (IEC : FC): ±0,1 % mittausalueesta/ 2g/ Hz 4g/ Hz Syöttöjännitteen vaikutus < ±0,01 kalibroidusta alueesta / V Eristyskoejännite 500 V rms 50 Hz RAKENNE JA VIRITYS Materiaalit Mittauskalvo 1) : AISI316L (EN ), Duplex (EN ), Hast. C276 (EN ), CoNi seos, Titaani Gr2 (EN ), Nikkeli tai Tantaali. Asennusyhde 1) : AISI316L (EN ), Duplex (EN ), Hast.C276 (EN ) tai Titaani GR2 (EN ) Muut mittauselinmateriaalit: AISI316, AISI303. Painerajat Painekestoisuus Lähetin tyyppi VDU3 VDU4 VDU5 VDU6 Maks. ylikuorm. paine, MPa PN40 PN40 PN40 PN100 Täyttöneste: Silikoni-, elintarvike tai inerttiöljy Suojausluokka IP66 Elektroniikkakotelo : AISI303/316, Tiivisteet: nitriilikumi ja Viton, Kilvet: Polyesteri Viritys Asiakkaan tilaamalle alueelle 1 s. vaimennuksella. Jos aluetta ei ole määritelty, lähetin viritetään maks. alueelle. Prosessiliitännät Yhteet G1-liitäntäkierteellä. Ks. valintataulukko ja käyttöönotto-ohje tai tekninen spesifikaatio G150: Asennusyhteet lähettimille. 1) Prosessiaineen kanssa kosketuksissa olevat osat Kuorma / Ω Syöttöjännite /V R max = Syöttöjännite - 12 V I max I max = 20.5 ma käytettäessä HART -kommunikointia I max = 23 ma (ylemmän hälytysvirran ollessa valittuna) Paineluokka Minimi prosessipaine Minimipaine eri T täyttönesteillä (kpa, abs.) proc. DC200 Inerttiöljy C 100 cst Toimintaalue Satron Instruments Oy, PL 22, Tampere Puh , Telefax

30 90 Ø48 SATRON VDU kahden paineanturin paine-erolähetin Sähkökytkennät Läpivienti M20x1.5, 1/2-NPT ; ruuviliittimet 0,5...2,5 mm 2 johdoille. PLUG-liitintyyppi DIN malli AF; Pg9 holkkitiiviste; johdin 0,5...1,5 mm 2. Tuotehyväksynnät EU:n direktiivit 30 Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/108/EY) Kaikki paine-erolähettimet EU:n painelaitedirektiivi (PED) (97/23/EC) Kaikki paine-erolähettimet : - Hyvä konepajakäytäntö Paino Asennusyhde DN50 Laippa DN80 SA (Sandvik) Tx (Tri-Clamp) PA (PMC 1") BA, VA, WA UA, VB, WB G1...G4 BPDUV Paino / kg Ulokekoodi Mitat (mm) 230 Vakiona M20x1.5 M12 or PG9 Paineanturi 1, isäntä Välikaapelin vaihtoehdot : a. Kaapelin molemmissa päissä M12- liitin. Kaapelin materiaali on PUR. b. Kaapeli on kiinteästi kiinni molemmissa paineantureissa. Kaapelin materiaali on PVC. Välikaapeli, vakiopituus 10 m Max. 20 m 150 M12 tai PG9 Paineanturi 2, orja Mitat (mm) Kaksi virtalähtöä Vakiona PG9 DIN Plug-liitin Vakiona PG9

31 USB HART R 0.01% R 28mA 150R L R SATRON VDU kahden paineanturin paine-erolähetin Mitat (mm) 31 BPDUV Kaksi virtalähtöä DIN43650 Plug-liittimellä Vakiona PG9 Esc Enter ma Test Johdotus, yksi virtalähtö Load Power Load Power Johdotus, yksi virtalähtö, DIN Plug-liitin USB Rx Tx +5V Pwr OK Si-Toole USB / HART modem + 24V Vsup+ Rx HART Tx Um+ Um- Ext. power in 4mA = 0.4V V 20mA = 2VDC DC or AC Um+ Um- Load Power Vsup- IP40 NOTE! Do not switch Vsup ON in live circuit I Vsup ON/OFF ma Test Load Load Power + - Power Load Power Johdotus, kaksi virtalähtöä Johdotus, kaksi virtalähtöä, DIN Plug-liittimet

32 SATRON VDU kahden paineanturin paine-erolähetin Mittapiirrokset (mitat mm) d2 32 Paineanturi 1 (isäntä) 275 Paineanturi 2 (orja) 190 BPDUV k D Prosessiliitännät Ax, Dx ja Jx, laipallinen Ø68 Ø84 Ø115 Ø Ø85 Ø115 Ød 4 Paineanturi 1 : standardi M20x1.5 Paineanturi 1 (isäntä) 225 Paineanturi 2 (orja) 145 b Es xØ14 Prosessiliitäntä UA, - Tuchenhagen DN50/40 (Varivent) Prosessiliitäntä SA, - Sandvik-clamp säätö ±3 Prosessiliitäntä DA, DN25 PN40 laipalla ja ulokkeella, maks C Koodi E ±0.4 E d Prosessiliitäntä Ax, Dx ja Jx, laipallinen ulokkeella Es , LAIPAN KOKO ISO DN25 PN40 ISO DN50 PN40 ISO DN80 PN40 ISO DN100 PN40 ANSI 1" 150 lbs ANSI 1" 300 lbs ANSI 2" 150 lbs ANSI 2" 300 lbs ANSI 3" 150 lbs ANSI 3" 300 lbs ANSI 4" 150 lbs ANSI 4" 300 lbs JIS 10K-50 JIS 40K-50 JIS 10K-80 JIS 40K-80 JIS 10K-100 JIS 40K-100 Laipan mitat Rei'itys Uloke b D Ød 4 Kpl d 2 k Ød

33 SATRON VDU kahden paineanturin paine-erolähetin Mittapiirrokset (mitat mm) 33 BPDUV Paineanturi 1 (isäntä) 200 Paineanturi 2 (orja) 115 Ø26.2 Prosessiliitäntä PA - PMC 1" Paineanturi 1 (isäntä) 210 Paineanturi 2 (orja) 125 L AV46 72 Ø41-0,025 M45 x 2 Ø41-0,025 M45x2 AV 46 Prosessiliitäntä BA - M45x2 Prosessiliitäntä BB - M45x2, metallikartiolla 20 Ø D Prosessiliitäntä TA, TB ja TC - Tri-clamp DN ,5 DN ,5 ØD 50, ,5 BA-uloke koodi L 28, A A E ØD Prosessiliitäntä VA ja VB - SMS38 ja SMS51 ØD Prosessiliitäntä WA ja WB - SMS-SI38 ja SMS-SI51 Koko Mitat ØD A Kierre Rd 60 x 1/6 Rd 70 x 1/6 Koko SI38 SI51 ØD Mitat A E Kierre Rd 60 x 1/6 Rd 70 x 1/6

34 SATRON VDU kahden paineanturin paine-erolähetin Valintataulukko Viritettävyys Alueenleveys, min Alueenleveys, max Mittausalue 34 BPDUV VDU3 1,4kPa (14 mbar) 35 kpa (350 mbar) kpa ( mba) VDU4 4kPa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VDU4/5 4kPa (40 mbar) 250 kpa (2500 mbar) kpa ( mbar) VDU5 26,5 kpa (265 mbar) 500 kpa (5000 mbar) kpa ( mbar) VDU5/ kpa (265 mbar) 1 MPa (10 bar) MPa ( bar) VDU6 0,145 MPa (1,45 bar ) 3 MPa (30 bar) -0, MPa ( bar ) Lähtöviesti S 4-20mA DC/HART D 4-20mA DC/HART ja galvaanisesti erotettu 4-20mA Prosessiliitännät DA DN25 PN40 ISO DB DN50 PN40 ISO DC DN80 PN40 ISO DD DN100 PN40 ISO JA JIS 10K 50 JIS B 2220 JB JIS 40K 50 JIS B 2220 JC JIS 10K 80 JIS B 2220 JD JIS 40K 80 JIS B 2220 JE JIS 10K 100 JIS B 2220 JF JIS 40K 100 JIS B 2220 AA ANSI 1" 150 lbs ANSI B16-5 AB ANSI 1" 300 lbs ANSI B16-5 AC ANSI 2" 150 lbs ANSI B16-5 AD ANSI 2" 300 lbs ANSI B16-5 AE ANSI 3" 150 lbs ANSI B16-5 AF ANSI 3" 300 lbs ANSI B16-5 AG ANSI 4" 150 lbs ANSI B16-5 AH ANSI 4" 300 lbs ANSI B16-5 TA Tri-clamp DN38 PN40 ISO 2852 TB Tri-clamp DN51 PN40 ISO 2852 TC Tri-clamp DN63.5 PN40 ISO 2852 UA Tuchenhagen DN50/40 (Varivent) PN40 PA PMC 1" PN40 SA Sandvik DN70 PN64 BA M45x2 PN160 BB M45x2 PN160 G4 G1-kierre, metalli-/metalli-tiivistys G5 G1-kierre, FPM o-rengastiivistys (**) (¹) G6 G1-kierre, EPDM o-rengastiivistys (**) (¹) VA SMS 38 VB SMS 51 WA SMS-SI 38, 24 mm ulokkeella WB SMS-SI 51, 27 mm ulokkeella Ulokkeiden pituus (Laipallinen (Sandvik- (mm) liitäntä) liitäntä) (ei pros.liitäntä SA) (ainoastaan DA, DN25 PN40, maks C) (ei pros.liitännät BB, VA, VB, WA, WB, Tx, UA, PA, DA, G1, G2, G4) (ainoastaan BA Pasve asennuksessa) (ei pros.liitännät BB, VA, VB, WA, WB, Tx, UA, PA, DA, G1, G2, G4) (ei pros.liitännät BB, VA, VB, WA, WB, Tx, UA, PA, DA, G1, G2, G4) Kostuvat materiaalit Kalvo Uloke tai muut kostuvat osat Koodi Materiaali Koodi Materiaali Koodi Materiaali 1 Nikkeli (x) (*) (***) 5 Tantaali (*) (***) 2 AISI316L 2 AISI316L/317L 6 Titaani (xx) (*) (***) 3 Hast.C Hast.C 276 (*) (***) 8 Duplex (***) 8 Duplex Täyttöneste S Silikoniöljy G Inerttiöljy A Elintarvikeöljy (Neobee M20) Kotelointi, isäntä N Kytkentätilallinen kotelo, näyttö, läpivienti M20x1,5 Räjähdyssuojaus 0 Ei räjähdyssuojausluokitusta Prosessilämpötila N C H C (*) (***) S C (ainoastaan prosessiliitynnät BA ja DA) Paineanturien välinen kaapeli 1 PUR-kaapeli M12-liittimet kaapelin molemmissa päissä 2 PVC-kaapeli AISI316 PG9-läpiviennillä, kiinteä tehdasasennus Prosessiyhteet Materiaali 0 Yhde tilataan erikseen 2 AISI316L A Yhde 3 Hast.C276 6 Titaani 8 Duplex Virtaviestin sähköisten läpivientien erikoiskoot N 1/2 NPT G Pg13.5 P PLUG-liitinkotelo, DIN43650 Dokumentit Viritystodistus AE Englanninkielinen Asennus- ja käyttöohjeet I E Englannin kielinen I F Suomenkielinen Materiaalitodistukset 0 Ei materiaalitodistusta MC1 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC2 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC3 Raaka-ainetodistus ilman liitteitä, normin SFS-EN B (DIN B) mukaisena (x) = vain laipalliset (xx) = vain laipalliset ja G4 (¹) = EHEDG - hyväksyntä (*) = ei prosessitiivistys G5 ja G6 (**) = ei alue 3 (***) = ei alue 3 prosessiliitännällä G4

35 SATRON VDU kahden paineanturin paine-erolähetin 35 BPDUV Prosessiyhteet G1-kierre Lähettimen prosessitiivistys G1-kierteellä Standardiyhde Materiaali: AISI316 L, Titaani tai Hastelloy C G1 AISI316L-kalvo, FPM (Viton) 0-rengas (koodi G5) EHEDG - hyväksyntä AISI316L-kalvo, EPDM 0-rengas (koodi G6) EHEDG - hyväksyntä Erikoisyhteitä, esim.: G1 hygieeninen yhde, M G1/2A/G1-yhde, M G1/2A/G1 ilmattava yhde, M G1/2A / G1-yhteet telineellä: G1/2A ulkokierre, M G1/2 sisäkierre, M AISI316L-, CoNi-, Duplex-, Hastelloy C276-, Titaani- tai Tantaalikalvo, metalli/ metalli-kartiotiivistys (kalvo myös tiivistyspinnalla) (koodi G4) SMS-SI yhteet : L1 L2 Yhde M45x2 säädöillä, prosessiliitynnälle BA, tilauskoodi M ,5 Ø60 Ød ØD Putkeen Säiliöön Koko L Mitat Ød 38,5 51 L ØD Kierre Rd 60 x 1/6 Rd 70 x 1/6 Pasve BA toiminta-asennot: Prosessiliitynnöille BA3 ja BB 1. Lähetin mittauksessa 2. Lähetin voidaan tarkastaa, vaihtaa, kalibroida tai lähettimen kalvo voidaan huuhdella Yhde BB M45x2, prosessiliitännälle BB, tilauskoodi M (Hitsaustuurnan tilauskoodi M ) M45x2 Ø60

36 SATRON VDU kahden paineanturin paine-erolähetin 36 BPDUV Prosessin lämpötila/ C 200 PASVE asennus- ja huoltoventtiili Kaikkia SATRON PASVE-venttiileitä toimitetaan myös pneumaattisella toimilaitteella, huuhtelulla ja rajakytkimillä varustettuina Suositeltava sovellutusalue (vaakasuora asennusasento) PASVE GF (NF) (Laippa-asennettava) L 55 GP (NP) (Putkeen hitsattava) 66 GC (NC) (Säiliöön hitsattava) 41 Ø127 ØD Ø70 Ø Ympäristön lämpötila/ C R262 A 6.5 Lämpötilarajat korkean lämpötilan lähettimelle Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus Satron Instruments Oy, PL 22, Tampere Puh , Telefax , Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Pasve on Satron Instruments Oy:n rekisteröity tavaramerkki. Hastelloy on Haynes International:n rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Down Elastomer'in rekisteröity tavaramerkki. Varivent on GEA Tuchenhagen'in rekisteröity tavaramerkki.

37 Virtausmittaus 37 2/ Toimitamme virtausmittauksiin seuraavia laitteita: - Lauhdeastia... G450 - VDt paine-erolähetin... BPdT750 AVOKANAVAMITTAUS: VG painelähetin...bplv700 VV painelähetin...blv810 MITTAUS PUTKESSA: VDt paine-erolähetin... BPdT Mittaus putkessa kuristuslaitteen avulla (Kuva 1) Mitattava aine putkessa johdetaan kuristuslaitteen läpi, jolloin ennen kuristuskohtaa ja välittömästi sen jälkeen ulosotettujen paineiden ero mitataan lähettimellä. (Paine ennen kuristusta = (+)-puoli ja paine jälkeen kuristuksen = (-)-puoli.) Täten saatu paine-ero p on verrannollinen virtausmäärän Q neliöön eli: Q = k p (k = eräs vakio) Suorakulmainen patoaukko ja avokanavaventuri Q = kh 3/2 (k = vakio) V-aukkoinen mittapato Q = kh 5/2 Kuva 2 Tämän vuoksi normaalisti tarvitaan säätöpiirissä lähettimen ja säätäjän välille linearisointirele. Toinen mahdollisuus on käyttää juurtavaa lähetintä. Avokanavamittaus (Kuva 2) Avokanavamittausta käytetään pääasiassa likaisilla nesteillä (esim. jätevedet). Mittaus perustuu virtauksen kuristamiseen, josta seuraa nestepinnan nousu ennen kuristuskohtaa. Pinnankorkeuden vaihtelut mitataan joko kuplailuputkella tai laippalähettimellä (kts. pinnankorkeuden mittaus). Saatu viesti linearisoidaan seuraavasti: G3/8 liitäntä, tulpattu DIN910 putkitulpalla G½A DIN19207, Form V AV17 89 Kuva 3 G½A, DIN19207, Form R Kuva 1 Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

38 38 Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

39 Lauhdeastia Sovellukset 39 G Höyrymittauksessa sijoitetaan kuristuselimen välittömään läheisyyteen erityiset lauhdeastiat. Välitysputket ovat kuristuselimestä lauhdeastioihin asti täynnä höyryä ja lauhdeastioista lähettimeen täynnä lauhdetta. Lauhdeastiat on asennettava niin, että nestepinnat asettuvat niissä samalle korkeudelle. Lauhdeastioiden tehtävänä on höyryn lauhduttaminen nesteeksi (esim. lähettimen suojaaminen kuumuudelta, pisaroitumisen estäminen), nestepintojen pitäminen ylijuoksun avulla samalla korkeudella sekä ilman kerääminen. Lauhdevesi välittää paineen lähettimeen, joten itse lähetin ei joudu höyryn kanssa kosketuksiin. Rakenne Lauhdeastiat on suunniteltu standardin DIN A mukaan. Liitäntäputkien kierreliitännät ovat standardien DIN Form R ja V mukaiset. Ne täyttävät PED 97/23/EC vaatimukset. Paine-/ lämpötilakäyrä Tekniset tiedot 30 Tilavuus: 0,3 litraa Käyttöpaine, maks.: 100 bar (10 MPa) Käyttölämpötila, maks.: +450 C Materiaalit: - vaippa: H II DIN (Wnr ) - putket: St 35.8/II (Wnr ) Käyttöpaine / MPa Pintakäsittely: maalattu Paino: 1,8 kg AV17 89 G½A G3/8 liitäntä, tulpattu DIN910 putkitulpalla 25 Käyttölämpötila / C DIN19207, Form V 100 G½A, DIN19207, Form R Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

40 40

41 41 Pinnankorkeuden mittaus 3/ Valmistamme pinnankorkeuden mittaukseen seuraavia laitteita: VG painelähetin...bplv700 VV painelähetin...blv810 VVFe painelähetin...blv811 VL painelähetin...blv820 VDtL paine-erolähetin...blvt830 PINNANKORKEUDEN MITTAUKSIIN SOVELTUU MYÖS: VDt paine-erolähetin... BPdT750 Pinnankorkeuden mittaus lähettimellä Avoimen säiliön pinnankorkeus on verrannollinen vallitsevaan hydrostaattiseen paineeseen ja mittaus voidaan suorittaa painemittauksena. Tavallisimmat menetelmät ovat mittaus säiliön kyljessä laipallisella paine- tai paine-erolähettimellä, kuva 2 (paine-erolähettimen (-) -liitäntä on avoin) tai kuplailuputkimittaus, kuva 3. Kuplailuputkimenetelmässä paineilmaa johdetaan tarkkailurotametrin kautta kuplailuputkeen ja mitataan putkessa syntyvä ylipaine, joka on verrannollinen pinnankorkeuteen. Sen, kumpaa menetelmää käytetään, kuplailumenetelmää vai laippalähetintä ratkaisee yhteen asentamisen helppous ja aineen saostuvuus. Kuplailuputki sopii hyvin pinnankorkeuden mittaukseen esim. sementtisessä massatyypissä, johon varsinkin myöhemmässä vaiheessa on vaikea asentaa laippayhde. Yleensä laipallinen lähetin sopii lähes kaikkiin säiliöihin. Sakkautuvilla aineilla voidaan mittauskalvon puhtaanapysyminen järjestää huuhtelemalla kalvoa ns. puulauslaipan kautta (kuva1). Se asennetaan lähettimen ja yhteen väliin. Porauksen kautta johdetaan jatkuva tai ajoittainen vesivirta. Jos pinnankorkeuden vaihtelu on pieni eikä aine ole sakkautuvaa, voidaan käyttää uimurityyppistä lähetintä. Paineenalaisen säiliön pinnankorkeus mitataan laipattomalla tai laipallisella paine-erolähettimellä (kuva 4). Mitattaessa sakkautuvia aineita laippalähetin varustetaan tarpeen vaatiessa puulauslaipalla. Kuten avoastiassakin, voidaan sakkautumattomilla aineilla ja kapeilla mittausalueilla paineenalaisen säiliön pinnankorkeus mitata uimurityyppisellä lähettimellä. Viritysarvojen laskenta (kuva 2) Pinnan yläpuolella olevan kaasun tiheyden vaikutusta ei ole otettu huomioon laskujen yksinkertaistamiseksi. s, h ja k = kuvaan 2 merkityt etäisyydet d 1 = mitattavan aineen suhteellinen tiheys 4 C veteen verrattuna. d 2 = (-)-putkiston täyttönesteen suhteellinen tiheys veteen verrattuna. Kun s, h ja k ilmaistaan metreinä, tulee alueen siirron ja leveyden sekä miinuspatsaan kompensoinnin yksiköksi mh 2 O, kun millimetreinä, niin mmh 2 O jne. Avoin säiliö Alueen leveys = d 1 h Alueen siirto = d 1 s Mittausalue = d 1 s...(d 1 s+d 1 h) Esimerkki: Jos d 1 = 1,2h = 1000 mm ja s = 500 mm, niin alueen leveys = 1,2 x 1000 mmh 2 O = 1200 mmh 2 O alueen siirto = 1,2 x 500 mm H 2 O = 600 mmh 2 O mittausalue = ( ) = mmh 2 O mbar. Paineenalainen säiliö Kun (-)-putkistossa ei käytetä täyttönestettä, laskenta kuten avoimessa säiliössä. Jos (-)-putkisto täytetään lauhteella tai muulla nesteellä niin alueen leveys = d 1 h miinuspatsaan kompensointi = d 1 s-d 2 k mittausalue = (d 1 s-d 2 k)...(d 1 s-d 2 k)+d 1 h Esimerkki: Oletetaan, että d 1 = 0,9, d 2 = 1,0, h = 5 m, s = 1 m ja k= 6,5 m Tällöin alueen leveys on 0,9 x 5 mh 2 O = 4,5 mh 2 O miinuspatsaan kompensointi = (0,9 x 1-1,0 x 6,5) mh 2 O = -5,6 mh 2 O mittausalue = -5,6...(-5,6+4,5) mh 2 O = -5,6..-1,1 mh 2 O mbar Miinusmerkki osoittaa, että viritettäessä paine johdetaan lähettimeen (-)-puolelle. AVOIN SÄILIÖ MAKS.PINTA PAINEENALAINEN SÄILIÖ MAKS.PINTA MIN.PINTA MIN.PINTA Kuva 1 1 Painelähetin VL 2 Mutteri M16 3 Tiivistelevyt DN80 4 Laippayhde 5 Puulauslaippa 6 Lähtöliitin GE8-L1/4 BSP Kuva 2 Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

42 Pinnankorkeuden mittaus 42 3/ Asennusesimerkkejä Yhdemateriaaleille ja välitysputkille pätevät samat vaatimukset kuin painemittauksessakin. Kuvassa 1 on tavallinen laippalähetin avoastiamittauksessa ja vastaava laippayhde sekä puulauslaippa. Kuvassa 3 eräs kuplailuputken asennusesimerkki. Kuvassa 4 paineenalaisen säiliön pinnankorkeuden mittaus laippalähettimellä. Mitattaessa vastaavalla tavalla avoimen säiliön pinnankorkeutta, ei miinuspatsaan kompensointiputkea tarvita. Tiivistemateriaaleja valittaessa huomioitava putkiston ja säiliön peittaus. Tiivistemateriaalit on valittava siten, ettei mahd. peittausaine imeydy tiivisteeseen. Suositeltava tiivistemateriaali (esim. Viton ). Kuva 4 1 Suora lähtöliitin Ø 12 mm/r 1/2 ulkokierre 2 T-liitin Ø 12 mm 3 Suora liitin Ø 12 mm 4 Tulppa 5 Palloventtiili 6 Yhde, R 1/2 7 Putki, 12 x 1 kalibroitu 8 Tiivistelevy DN80 9 Laippayhde DN80 10 Mutteri Pinnan- Viritettävyys korkeuden Alueenleveys Mittausalue mittaus min. max. VG3 1,4 kpa (14 mbar) 35 kpa (350 mbar) kpa ( mbar) VG4 4kPa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VG5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) VGA5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar), abs. VG6 0,03 MPa (0,3 bar ) 3 MPa (30 bar) -0, MPa ( bar ) VGA6 0,03 MPa (0,3 bar) 3 MPa (30 bar) MPa ( bar), abs. VG7 0,15 MPa (1,5 bar) 15 MPa (150 bar) MPa ( bar), abs. VG8 1 MPa (10 bar) 25 MPa (250 bar ) -0, MPa ( bar) VVx3 1,4kPa (14 mbar) 35 kpa (350 mbar) kpa ( mbar) VVx4 x) 4kPa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VVx5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) VVFe 4 4kPa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VVFe 5 26,5 kpa (265 mbar) 500 kpa (5000 mbar) kpa ( mbar) VL3 1.4kPa (14 mbar) 35 kpa (350 mbar) kpa ( mbar) VL4 4kPa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VL5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) VLA5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar), abs. VL6 0,03 MPa (0,3 bar) 3 MPa (30 bar) MPa ( bar) VLA6 0,03 MPa (0,3 bar) 3 MPa (30 bar ) MPa ( bar), abs. VL7 1 MPa (10 bar) 15 MPa (150 bar) MPa ( bar), abs. VDtL3 1,4 kpa (14 mbar) 35 kpa (350 mbar) kpa ( mbar) VDtL4 4 kpa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VDtL5 26,5 kpa (265 mbar) 500 kpa (5000 mbar) kpa ( mbar) VDtL6 145 kpa (1,45 bar) 3 MPa (30 bar) MPa ( bar) Kuva 3 1 Painelähetin VG 2 Erikoisliitin 3 Kulmalähtöliitin WE8-L/1/4 4 Lähtöliitin SF8-L/1/4 5 Rotametri 6 Putki, SS,16 mm dia. x 1 mm 1) x; Katso datalehti BLV810 Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

43 SATRON VG painelähetin sakkautuville väliaineille 43 BPLV700 M2, revisio Satron VG painelähetin kuuluu V-lähetinperheeseen, jonka lähettimissä yhdistyvät sekä analogisten että Smart-lähettimien ominaisuudet. Satron VG painelähetin on kaksijohdinlähetin (2W), joka soveltuu alueille 0-1,4 kpa MPa. Paineenmittauksen sovellutuksissa Satron VG painelähetin soveltuu puhtaiden, sakkautuvien, kiteytyvien ja seinämiin tarttuvien aineiden paineen mittaamiseen. Lähettimessä on pietsoresistiivinen mittausanturi. Alueviritettävyys on alemmilla alueleveyksillä 100:1 tyypeillä VG6 - VG7. Lähettimen digitaalinen tiedonsiirto on HART protokollan mukainen. TEKNINEN ERITTELY Mittausalue ja alueenleveys Ks. valintataulukko Alkupisteen ja mittausalueen viritys Alkupisteen viritys: Viritetty alueenleveys voidaan vapaasti sijoittaa määritellylle mittausalueelle halutun option mukaisesti käyttäen säätöakseleita (PLUGliitinkotelo), lähettimen omia näppäimiä (näyttöoptio) tai HART 275/375 - käyttäjäliityntää. Vaimennus Portaattomasti säädettävissä 0, s. Lämpötilarajat Ympäristö: C Prosessi: C C (lämp. koodi H) Kuljetus ja varastointi: C. Näytön toimintalämpötila: ºC, (ei vaikutusta lähettimen toimintaan) Painerajat Min. ja maks. prosessipaine; ks. oheiset taulukot Tilavuusmuutos < 0,5 mm 3 /maks. alueenleveys Lähtöviesti 2-johdin (2W), 4-20 ma, käyttäjän ohjelmoitavissa: linearisoitu, juurrettu tai käänteinen signaali tai käyttäjän määrittämä siirtofunktio (16 pistettä) Syöttöjännite ja kuormitettavuus Ks. oheinen kuva 4-20 ma lähtö: VDC. Kosteusrajat % RH; kondensoituneen veden jäätymistä vertailupainekanavistoon ei sallita. SUORITUSARVOT Testattuna IEC mukaan: Referenssiolosuhteet, määritelty alueenleveys, ei alueensiirtoa, vaakasuora asennusasento; O-rengastiivistys, AISI316L-kalvo,silikoniöljytäyttö. Tarkkuus ±0,05 % viritetystä mittausalueesta (alueenleveys 1:1-5:1 /maks.alue). Mittausalueilla 5:1-100:1: maks.alueenleveys ±[0,025+0,01 x ]% ( viritetty alueenleveys ) viritetystä alueenleveydestä (sisältää epälineaarisuuden, hystereesin ja toistuvuuden) Pitkäaikaisstabiilisuus ±0,1 %/maks. mittausalueesta/1 vuosi Lämpötilan vaikutus lämpötilaalueella -20 C C Alkupisteen ja alueenleveyden muutos: ±0,15 % maks.alueesta 0 C C (lämpötilakoodi H) ±1 % maks.alueesta, alueet 6-8 ±2 % maks.alueesta, alueet 4 ja 5 Asennusasennon vaikutus Alkupistesiirtymä < 0,32 kpa, joka voidaan poistaa virityksellä. Tärinän vaikutus (IEC : FC): ±0,1 % mittausalueesta/ 2g/ Hz 4g/ Hz Syöttöjännitteen vaikutus < ±0,01 kalibroidusta alueesta / V Eristyskoejännite 500 V rms 50 Hz RAKENNE JA VIRITYS Materiaalit Mittauskalvo 1) : AISI316L (EN ), Duplex (EN ), Hast. C276 (EN ), CoNi seos, Titaani Gr2 (EN ) tai Tantaali. Asennusyhde 1) : AISI316L (EN ), Duplex (EN ), Hast.C276 (EN ) tai Titaani Gr2 (EN ) Muut mittauselinmateriaalit: AISI316, SIS2343. Täyttöneste: Silikoni-, elintarvike- tai inerttiöljy Suojausluokka IP66 1) Prosessiaineen kanssa kosketuksissa olevat osat Painerajat Painekestoisuus Lähetin tyyppi VG3 VG4 VG5 VG6 VG7 VG8 Maks. ylikuorm. paine, MPa 0,2 0,3 1,5 7,5 40,0 100,0 PN40 PN40 PN40 PN100 PN250 PN250 PLUG-liitinkotelo, koodit H ja T Kotelo: AISI303/316, Tiivisteet: Viton ja NBR TEST-istukat: MS358Sn/PVDF, suojattu silikonikumisuojalla. PLUG-liitin: PA6-GF30-vaippa, silikonikumitiiviste, AISI316-kiinnitysruuvi Kytkentätilal. kotelo, koodi M ja näytöllinen kotelo, koodi N, Kotelo: AISI303/316, Tiivisteet: nitriilikumi ja Viton, Kilvet: Polyesteri Mittauselimen ja kotelon välikaapeli Koodit L ja K : PTFE-letku AISI316-punoksella Kuorma / Ω Syöttöjännite /V R max = Syöttöjännite - 12 V I max I max = 20.5 ma käytettäessä HART -kommunikointia I max = 23 ma (ylemmän hälytysvirran ollessa valittuna) Paineluokka Minimi prosessipaine Minimipaine eri T täyttönesteillä (kpa, abs.) proc. DC200 Inerttiöljy C 100 cst Toimintaalue Minimikuorma käytettäessä HART - kommunikointia 250 Ω Syöttöjännite ei-luonnostaan vaarattomalle lähettimelle (ei ATEX) Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

44 SATRON VG painelähetin sakkautuville väliaineille 44 BPLV Viritys Asiakkaan tilaamalle alueelle 1 s. vaimennuksella. Jos aluetta ei ole määritelty, lähetin viritetään maks. alueelle. Sähkökytkennät PLUG-liitinkotelo, koodit H ja T, Liitintyyppi DIN malli AF; Pg9 holkkitiiviste; johdin 0,5...1,5 mm 2. Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Läpivienti M20x1.5, 1/2-NPT ; ruuviliittimet 0,5...2,5 mm 2 johdoille Prosessiliitännät Yhteet G1-liitäntäkierteellä. Ks. valintataulukko ja käyttöönotto-ohje tai tekninen spesifikaatio G150: Asennusyhteet lähettimille. Paino Lähetin - PLUG-liitinkotelo (H ja T): 0,7 kg - Kytkentätilal. kotelo (M): 1,2 kg - Näytöllinen kotelo (N): 1,2 kg Tuotehyväksynnät EU:n direktiivit Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/108/EY) Kaikki painelähettimet ATEX-direktiivi (94/9/EC) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EC) Kaikki painelähettimet : - Hyvä konepajakäytäntö Turvallisen käytön erityisehdot (X) : Kotelointia näytöllä tai PLUG-liitynnällä (DIN43650) ei saa asentaa sellaiseen ympäristöön, joka vaatii laiteluokkaa 1. Lähettimen ei-johtava pinta saattaa aiheuttaa staattisen sähköpurkauksen kautta vaaratilanteen yhdessä IIC-luokan kaasun kanssa. Näissä lähettimissä pitää olla merkintä 2 GD. Lähettimen asennuksessa ja kytkemisessä tulee huomioida valmistajan asennusohjeet Kuorma / Ω Syöttöjännite / V Min. kuorma käytettäessä HART - kommunikointia on 250 Ω R max = Syöttöjännite - 12 V I max Toimintaalue I max = 20.5 ma käytettäessä HART -kommunikointia I max = 23 ma (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ATEX luonnostaan vaarattomalle lähettimelle 40 Vaarallisten tilojen luokitukset EU:n luokitukset ATEX luonnostaan vaaraton : Todistuksen nro. : DNV-2007-OSL-ATEX- 1346X II 1 GD T135 C EEx ia II C T4-20 C Tamb 50 C II 2 GD T135 C EEx ia II C T4-20 C Tamb 50 C ma Tuloparametrit : U i = 28 V I i = 93 ma P i = W C i = 5 nf Li = 0.2 mh Hart S PZ 1 Z.5 3 RUN D DN UP 60 Test Load Power Johdotus PLUG-liitinkotelo, koodit H ja T

45 SATRON VG painelähetin sakkautuville väliaineille 45 BPLV Mitat (mm) 195, ATEX +15 Prosessilämpötilakoodi H +40 Ø25 G1A Ø48 Pg 9 std. kotelotyypillä H ja T AV36 195, ATEX +15 Prosessilämpötilakoodi H Ø48 M20x1,5 std. kotelotyypillä M 225, ATEX +15 Prosessilämpötilakoodi H M20x1,5 std. kotelotyypillä N Esc Enter

46 SATRON VG painelähetin sakkautuville väliaineille Mitat (mm) , ATEX +15 Prosessilämpötilakoodi H +40 BPLV Ø25 G1A Pg 9 kotelotyypillä N pistoliittimellä varustettuna Esc Enter Vapaa asennustila 100 Kotelotyypeillä H, T ja M 215 Kotelotyypillä N 245 ATEX +15, Prosessilämpötilakoodi H Optio K AV36 min. R75 60 Pg 9 std. kotelotyypeillä H ja T M20x1,5 std. kotelotyypeillä M ja N Pg 9 kotelotyypillä N pistoliittimellä varustettuna Optio L 160 AV36 Erilliselektroniikka, kaapeli suojaletkulla, koodit L ja K min. 300 ma ma Test Test Load Power Johdotus Kytkentätilallinen kotelo, koodi M Load Power Johdotus Kytkentätilallinen kotelo näytöllä, koodi N Load Power Johdotus Kytkentätilallinen kotelo näytöllä ja pistoliittimellä, koodi N / _ P

47 SATRON VG painelähetin sakkautuville väliaineille Prosessiyhteet Lähettimen prosessitiivistys Lähettimen prosessitiivistyksessä on kolme vaihtoehtoa: BPLV G1 AISI316L- tai Duplex-kalvo, FPM tai EPDM 0-rengas (koodi 5 tai 6) EHEDG-hyväksytty Standardiyhde Materiaali: AISI316 L tai Hastelloy C Erikoisyhteet: G1 hygieeninen yhde, M G1/2A/G1-yhde, M G1/2A/G1 ilmattava yhde, M G1/2A / G1-yhteet telineellä: G1/2A ulkokierre, M G1/2 sisäkierre, M AISI316L-, CoNi-, Duplex-, Hastelloy C276-, Tantaalitai Titaani-kalvo, metalli/ metalli-kartiotiivistys (kalvo myös tiivistyspinnalla) (koodi 4) Laipat: Laippayhteiden asennusmitat Asennus- ja käyttöönotto-ohjeessa. PASVE asennus- ja huoltoventtiili Kaikkia SATRON PASVE-venttiileitä toimitetaan myös pneumaattisella toimilaitteella, huuhtelulla ja rajakytkimillä varustettuina. Hart Z RUN S PZ 1.5 D DN UP 3 60 Test PASVE GF (NF) (Laippa-asennettava) 55 GP (NP) (Putkeen hitsattava) 66 GC (NC) (Säiliöön hitsattava) R262 L A Ø127 ØD 6.5 Ø70 Ø115 PLUG-liitinkotelo, koodi T Säätöakselien toiminnat : RUN = käyttöasento PZ = lähettimen nollaus D = vaimennus S = prosessimuuttujan yläraja Z = prosessimuuttujan alaraja DN = alaspäin UP = ylöspäin Prosessin lämpötila/ C Suositeltava sovellutusalue (vaakasuora asennusasento) Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus Ympäristön lämpötila/ C Lämpötilarajat korkean lämpötilan lähettimelle,prosessilämpötilakoodi H 80

48 SATRON VG painelähetin sakkautuville väliaineille Valintataulukko Viritettävyys Alueenleveys, min Alueenleveys, max Mittausalue VG3 1,4 kpa (14 mbar) 35 kpa (350 mbar) kpa ( mbar) VG4 4kPa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VG5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) VGA5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar), abs. VG6 0,03 MPa (0,3 bar ) 3 MPa (30 bar) -0, MPa ( bar ) VGA6 0,03 MPa (0,3 bar) 3 MPa (30 bar) MPa ( bar), abs. VG7 0,15 MPa (1,5 bar) 15 MPa (150 bar) MPa ( bar), abs. VG8 1 MPa (10 bar) 25 MPa (250 bar ) -0, MPa ( bar) Lähtöviesti S 4-20mA DC/HART (1) (1) Prosessitiivistys 4 metalli/metalli-tiivistys 5 O-rengas FPM (Viton ) 6 O-rengas EPDM Kostuvien osien materiaali Koodi Materiaali 2 AISI316L (EN ) 3 Hast. C 276 (*) (**) 5 Tantaali (*) (**) 48 Koodi Materiaali 6 Titaani Gr2 (*) (**) (****) 7 CoNi-seos (*) (ei alueet 3-4) 8 Duplex (EN ) (*) (**) Täyttöneste S Silikoniöljy G Inerttiöljy A Elintarvikeöljy (Neobee M20) Kotelointi H PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9 T PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9, manuaali-säädöt, ei ATEX-luokitusta M Kytkentätilallinen kotelo, ei näyttöä, läpivienti M20x1,5 N Kytkentätilallinen kotelo, näyttö, läpivienti M20x1,5 BPLV Kalvon pinnoite Koodi Materiaali 9 kulta/rodium Y timantti (koodia ei merkitä, jos kalvoa ei pinnoiteta) Räjähdyssuojaus 0 Ei räjähdyssuojausluokitusta 1 ATEX, II 1 GD T135 C (***) Prosessilämpötila N C H C (*) (**) Prosessiyhde Materiaali 0 Ei yhdettä E Hygieeninen yhde 2 AISI316L G Standardiyhde 3 Hast.C276 6 Titaani Gr2 PASVE -asennusventtiili,määrittely tilauksessa 8 Duplex Erikoisyhteet määritellään erikseen tilauksessa Sähköisten läpivientien erikoiskoot N 1/2 NPT G Pg13.5 P Plug-liitin DIN Erikoisominaisuudet Erilliselektroniikka (määritellään vain, jos kotelo liittyy välikaapelilla mittauselimeen) - suojaletkullisella välikaapelilla L Kaapeli suojattu PTFE/AISI316 vaipalla, suora K Kaapeli suojattu PTFE/AISI316 vaipalla, 90 -kulma Mittauselimen ja kotelon välisen kaapelin pituus 2 2 m kaapeli 3 3 m kaapeli jne. (maksimi 10 metriä) Erilliselektroniikan sanka-asennusosat Ø 51 mm:n putkeen 0 Ei asennusosia 1 Asennusosat Dokumentit Viritystodistus AE Englanninkielinen Asennus- ja käyttöohjeet I E Englanninkielinen I F Suomenkielinen Materiaalitodistukset 0 Ei materiaalitodistusta MC1 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC2 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC3 Raaka-ainetodistus ilman liitteitä, normin SFS-EN B (DIN B) mukaisena Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. PASVE on Satron Instruments Oy:n rekisteröity tavaramerkki. Hastelloy on Haynes International:n rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Down Elastomer'in rekisteröity tavaramerkki (1) = EHEDG - hyväksytty (*)= vain prosessitiivistys 4 (**) = ei alue 3 (***) = Kotelointi H ja N : II 2 GD T135 C Näytölliset ATEX-lähettimet ovat ilman kalvonäppäimiä olevaa mallia M1. (****) = Minimi prosessilämpötila on 0 C

49 SATRON VV painelähetin 49 BLV810 M2, revisio SATRON VV painelähetin kuuluu V-lähetinperheeseen, jonka lähettimissä yhdistyvät sekä analogisten että Smart-lähettimien ominaisuudet. SATRON VV painelähetin on kaksijohdinlähetin (2W), joka soveltuu alueille 0-1,4 kpa...0-0,5 MPa. SATRON VV painelähetin soveltuu maa- ja kalliosäiliöiden sekä avokanavien ja laivatankkien pinnankorkeuden mittauksiin. SATRON VV painelähettimiä voidaan käyttää myös korrosoivissa olosuhteissa ja likaavien aineiden mittauksissa. Mitattavan nesteen pinnalla oleva vaahto ei häiritse mittausta. SATRON VV ei vaadi paineilmasyöttöä. Lähettimessä on pietsoresistiivinen mittausanturi. Alueviritettävyys on 50:1 tyypillä VV5. Lähettimen digitaalinen tiedonsiirto on HART protokollan mukainen. TEKNINEN ERITTELY Mittausalue ja alueenleveys Ks. valintataulukko Alkupisteen ja mittausalueen viritys Alkupisteen viritys: Viritetty alueenleveys voidaan vapaasti sijoittaa määritellylle mittausalueelle halutun option mukaisesti käyttäen säätöakseleita (analogiaoptio), lähettimen omia näppäimiä (näyttöoptio), HART 275/375 - käyttäjäliityntää. Vaimennus Portaattomasti säädettävissä 0, s. Lämpötilarajat Prosessi: C Ympäristö: C Kuljetus ja varastointi: C. Näytön toimintalämpötila: ºC, (ei vaikutusta lähettimen toimintaan) Erittäin vaativissa olosuhteissa suositellaan laitekotelon käyttöä. Painerajat Min. ja maks. prosessipaine; ks. oheiset taulukot Lähtöviesti 2-johdin (2W), 4-20 ma, käyttäjän ohjelmoitavissa: linearisoitu, juurrettu tai käänteinen signaali tai käyttäjän määrittämä siirtofunktio (16 pistettä) Syöttöjännite ja kuormitettavuus Ks. oheinen kuva ma lähtö: VDC.. Kosteusrajat % RH; kondensoituneen veden jäätymistä vertailupainekanavistoon ei sallita. SUORITUSARVOT Testattuna IEC mukaan: Referenssiolosuhteet, määritelty alueenleveys, ei alueensiirtoa, AISI316L-kalvo,silikoniöljytäyttö. Tarkkuus ±0,05 % viritetystä mittausalueesta (alueenleveys 1:1-5:1 /maks.alue). Mittausalueilla 5:1-50:1: maks.alueenleveys ±[0,01+0,012 x ( viritetty alueenleveys )]% viritetystä alueenleveydestä (sisältää epälineaarisuuden, hystereesin ja toistuvuuden) Pitkäaikaisstabiilisuus ±0,1 %/maks. mittausalueesta/12 kk 1) Prosessiaineen kanssa kosketuksissa olevat osat. Lämpötilan vaikutus kompensoidulla lämpötila-alueella Alkupisteen ja alueenleveyden muutos: ±0,15 %/ maks.mittausalueesta Asennusasennon vaikutus Alkupistesiirtymä < 0,32 kpa, joka voidaan poistaa virityksellä. Tärinän vaikutus (IEC : FC): ±0,1 % mittausalueesta/ 2g/ Hz 4g/ Hz Syöttöjännitteen vaikutus < ±0,01 kalibroidusta alueesta / V RAKENNE JA VIRITYS Materiaalit Mittauskalvo 1) : AISI316L (EN ), Hast. C276 (EN ) tai Tantaali. Mittauselin 1) : AISI316, PTFE/AISI316 tai PVC Muut materiaalit: SIS2343 Täyttöneste: Silikoni- tai inerttiöljy Eristyskoejännite 500V rms 50 Hz PLUG-liitinkotelo, koodi H ja T Kotelo: AISI316 / AISI303, Tiivisteet: Viton ja NBR TEST-istukat: MS358Sn/PVDF, suojattu silikonikumisuojalla. PLUG-liitin: PA6-GF30-vaippa, silikonikumitiiviste, AISI316- kiinnitysruuvi Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Kotelo: AISI316 / AISI303, Tiivisteet: nitriilikumi ja Viton, Kilvet: Polyesteri Mittauselimen ja kotelon välikaapeli Koodit L ja K : PTFE-letku AISI316-punoksella. Suojausluokka IP66 Laitekotelo Rittal AE1380, polyesterimaalattu teräskotelo. Painerajat Painekestoisuus, MPa Lähetintyyppi VV...3 VV...4 VV...5 0,2 0,3 1,5 Paineluokka PN40 PN40 PN40 Kuorma / Ω Syöttöjännite /V Viritys Asiakkaan tilaamalle alueelle 1 s. vaimennuksella. Jos aluetta ei ole määritelty, lähetin viritetään maks. alueelle. Sähkökytkennät PLUG-liitinkotelo, koodit H ja T, Liitintyyppi DIN malli AF; Pg9 holkkitiiviste; johdin 0,5...1,5 mm 2. Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Läpivienti M20x1.5, 1/2-NPT ; ruuviliittimet 0,5...2,5 mm 2 johdoille Prosessikytkennät DN50PN40, DN80PN40, ANSI2" 150 lbs/300 lbs, ANSI3" 150 lbs/300 lbs; sankakiinnitys kulmatelineeseen (katso ASENNUS) Paino (kg): R max = Syöttöjännite - 12 V VVF 2,2 kg VVP 8,7 kg VVH 9,2 kg + 1 kg/m PVC/suojaputkella ja 3 kg/m AISI316-suoja-putkella Min. prosessipaine T proc. C Min.paine eri täyttönesteillä (kpa,abs.) DC cst Satron Instruments Oy, PL 22, Tampere Puh , Telefax , I max Maks. ylikuormituspaine Toimintaalue Minimikuorma käytettäessä HART - kommunikointia 250 Ω I max = 20.5 ma käytettäessä HART -kommunikointia I max = 23 ma (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ei-luonnostaan vaarattomalle lähettimelle (ei ATEX) Inerttiöljy

50 SATRON VV painelähetin Tuotehyväksynnät EU:n direktiivit Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/108/EY) Kaikki painelähettimet 50 Kuorma / Ω BLV ATEX-direktiivi (94/9/EC) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EC) Kaikki painelähettimet : - Hyvä konepajakäytäntö Vaarallisten tilojen luokitukset EU:n luokitukset ATEX luonnostaan vaaraton : Todistuksen nro. : DNV-2007-OSL-ATEX- 1346X II 1 GD T135 C EEx ia II C T4-20 C Tamb 50 C II 2 GD T135 C EEx ia II C T4-20 C Tamb 50 C Syöttöjännite / V Min. kuorma käytettäessä HART - kommunikointia on 250 Ω R max = Syöttöjännite - 12 V I max Toimintaalue I max = 20.5 ma käytettäessä HART -kommunikointia I max = 23 ma (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ATEX luonnostaan vaarattomalle lähettimelle 40 ITuloparametrit : U i = 28 V I i = 93 ma P i = W C i = 5 nf Li = 0.2 mh Turvallisen käytön erityisehdot (X) : Kotelointia näytöllä tai PLUG-liitynnällä (DIN43650) ei saa asentaa sellaiseen ympäristöön, joka vaatii laiteluokkaa 1. Lähettimen ei johtava pinta saattaa aiheuttaa staattisen sähköpurkauksen kautta vaaratilanteen yhdessä IICluokan kaasun kanssa. Näissä lähettimissä pitää olla merkintä 2 GD. Lähettimen asennuksessa ja kytkemisessä tulee huomioida valmistajan asennusohjeet. Hart Z RUN S PZ D DN UP 60 Test Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus Näytöllinen kotelo, koodi N 1 3 Säätöakselien toiminnat : RUN = käyttöasento PZ = lähettimen nollaus D = vaimennus S = prosessimuuttujan yläraja Z = prosessimuuttujan alaraja DN = alaspäin UP = ylöspäin PLUG-liitinkotelo, koodi T 2

51 SATRON VV painelähetin 51 BLV Mitat (mm) Vapaa asennustila max P c d D Vapaa asennustila b 100 max (max) 125 E Kierre Laipan tilalla voi olla myös kierreholkki. Laipan ja kierreholkin saa myös VVF-tyyppiin. Katso kierteet valintataulukosta. VVF-tyypissä laipan/ kierreholkin paikka on asiakkaan muutettavissa. c d D b Ø27 Vapaa asennustila E max Ø35 10 Tyyppi VVF Ø35 63 Tyyppi VVP 10 Ø35 10 Tyyppi VVH 125 Vapaa asennustila max GAP75 AV75 Säätötoleranssi ADJUSTMENT TOLERANCE min. R VVP lähettimen säädettävä laippa Erilliselektroniikka, kaapeli suojaletkulla, koodi L (lähetintyypeille VVP ja VVH) 380 (15) (13.4) ( 0.3) (8.6) 380 (15) Tyyppi VVF VVP VVH P/m E/m min. maks. min. maks Laippa DN50 PN40 DN80 PN40 ANSI2"150lb ANSI2"300lb ANSI3"150lb ANSI3"300lb Koodi DB DC AC AD AE AF ØD Ød Øc 125 4x x x x x x23 b (15.7) Mitat - Laitekotelo

52 SATRON VV painelähetin Mitat (mm) 52 Ø48 BLV Kotelointi DIN pistoliittimellä, koodit H ja T PG9 std. kotelointityypit H ja T 75 Ø48 Kytkentätilallinen kotelointi, koodi M M20 x 1,5 std. kotelointityyppi M Kytkentätilallinen kotelointi näytöllä, koodi N 70 M20 x 1,5 std. kotelointityyppi N Näytöllinen kytkentätilallinen kotelo DIN pistoliittimellä, koodi N--/- / P 90 PG9 std. kotelointityyppi N, DIN pistoliittimellä Esc Enter

53 SATRON VV painelähetin 53 BLV E (2)* E (1)* *) katso valintataulukko : Muut kiinnitysosat ma ma ma Hart S PZ 1 Z.5 3 RUN D DN UP 60 Test Test + - Test Load Johdotus PLUG-liitinkotelo, koodit H ja T Power Load Power Johdotus Kytkentätilallinen kotelo, koodi M Load Power Johdotus Kytkentätilallinen kotelo näytöllä, koodi N Load Power Johdotus Kytkentätilallinen kotelo näytöllä, DIN pistoliittimellä koodi N---/-P

54 SATRON VV painelähetin Valintataulukko Lähetintyypit VVF Joustava PTFE-letku (PTFE/AISI316 punos) VVP PVC putki/laippa VVH AISI316L putki/laippa (Kiinteä asennusputki) Viritettävyys Alueenleveys Mittausalue min. maks. 3 1,4kPa (14 mbar) 35 kpa (350 mbar) kpa ( mbar) 4 4kPa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) 5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) Lähtöviesti S 4-20mA DC/HART Laippa tai kierre 54 0 Ei laippaa tai kierrettä DB DN50 PN40 DC DN80 PN40 AC ANSI 2" 150lbs AD ANSI 2" 300 lbs AE ANSI 3" 150 lbs AF ANSI 3" 300lbs GA G1½A GB G2A GC G1A NA 1½ - NPT NB 2 - NPT Kostuvien Laippa Kalvo Uloke osien Koodi Materiaali Koodi Materiaali materiaali 2 AISI316L 2 AISI316L / 317L (tyyppi VVF=PTFE/AISI316) 3 Hast.C Hast.C 276 (*) (tyyppi VVP=PVC) 5 Tantaali (*) (tyyppi VVH=AISI316) Täyttöneste S Silikoniöljy G Inerttiöljy BLV Kotelointi H PLUG-liitinkotelo, DIN 43650, ei näyttöä, läpivienti PG9 T PLUG-liitinkotelo, DIN 43650, ei näyttöä, läpivienti PG9, manuaalisäädöt, ei ATEX-luokitusta M Kytkentätilallinen kotelo, ei näyttöä, läpivienti M20x1.5 N Kytkentätilallinen kotelo, näyttö, läpivienti M20x1.5 C Lähetin varustettu laitekotelolla (lähetintyypille VVF ja erikoiselektroniikalle ) D Lähetin varustettu laitekotelolla + lämmitysvastuksella (lähetintyypille VVF ja erikoiselektroniikalle) Räjähdyssuojaus 0 Ei räjähdyssuojausluokitusta 1 ATEX, II 1 GD T135 C (**) Mittauselimen ja kotelon välisen PTFE/AISI316-letkun pituus P (määriteltävä lähetintyypille VVF) P m letku P m letku... P m letku Asennus-/suojaputken pituus E (määriteltävä lähetintyypeille VVP ja VVH myös lähetintyypille VVF mikäli käytetään suojaputkea) E m E m hose... E m hose Muut kiinnitys- 0 Ilman kiinnitysosia osat 1 Kiinnitysteline/Sangat/Suojaputki 2 Sangat/Suojaputki Sähköisten läpivientien erikoiskoot N 1/2 NPT G Pg13.5 P Plug-liitin DIN Erikoisominaisuudet Erilliselektroniikka (määritellään vain, jos kotelo liittyy välikaapelilla mittauselimeen) lähetintyypeille VVP ja VVH - suojaletkullisella välikaapelilla L Kaapeli suojattu PTFE/AISI316 vaipalla, suora K Kaapeli suojatty PTFE/AISI316 vaipalla, 90 -kulma Mittauselimen ja kotelon välisen kaapelin pituus (määritellään vain, jos kotelo liittyy välikaapelilla mittauselimeen) 2 2 m kaapeli 3 3 m kaapeli jne. (maks. 10 m) Erilliselektroniikan asennusosat Ø 51 mm:n putkeen 0 Ei asennusosia 1 Asennusosat Dokumentit Viristystodistus AE Englanninkielinen Asennus- ja käyttöohjeet IE Englanninkielinen IF Suomenkielinen Materiaalitodistukset 0 Ei materiaalitodistusta MC1 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC2 Raaka-ainetodistus kostuvista osista liitteineen, normin SFS-EN (DIN ) mukaisena MC3 Raaka-ainetodistus kostuvista osista liitteineen, normin SFS-EN B (DIN B) mukaisena Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Hastelloy on Haynes International:n rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Dow Elastomers'in rekisteröity tavaramerkki. (*) = ei alue 3 (**) = Kotelointi H ja N : II 2 GD T135 C Näytölliset ATEX-lähettimet ovat ilman kalvonäppäimiä olevaa mallia.

55 SATRON VVFe painelähetin SATRON VVFe painelähetin kuuluu V-lähetinperheeseen, jonka lähettimissä yhdistyvät sekä analogisten että Smart-lähettimien ominaisuudet. SATRON VVFe painelähetin on kaksijohdinlähetin (2W), joka soveltuu alueille 0-4 kpa kpa. SATRON VVFe painelähetin soveltuu maa- ja kalliosäiliöiden porakaivojen sekä avokanavien ja laivatankkien pinnankorkeuden mittauksiin. SATRON VVFe painelähettimiä voidaan käyttää myös likaavien aineiden mittauksissa. Mitattavan nesteen pinnalla oleva vaahto ei häiritse mittausta. SATRON VVFe ei vaadi paineilmasyöttöä. Lähettimessä on pietsoresistiivinen mittausanturi. Lähettimen digitaalinen tiedonsiirto on HART protokollan mukainen. TEKNINEN ERITTELY 55 BLV811 M2, revisio Mittausalue ja alueenleveys Ks. valintataulukko Alkupisteen ja mittausalueen viritys Alkupisteen viritys: Viritetty alueenleveys voidaan vapaasti sijoittaa määritellylle mittausalueelle käyttäen HART 275/375 -käyttäjäliityntää. Vaimennus Portaattomasti säädettävissä 0, s. Vasteaika Maksimi 100 ms Lämpötilarajat Ympäristö: C Prosessi: C Kuljetus ja varastointi: C. Näytön toimintalämpötila: ºC, (ei vaikutusta lähettimen toimintaan) Painerajat Min. ja maks. prosessipaine; ks. oheiset taulukot Tilavuusmuutos < 0,5 mm 3 /maks. alueenleveys Lähtöviesti 2-johdin (2W), 4-20 ma, käyttäjän ohjelmoitavissa: linearisoitu, juurrettu tai käänteinen signaali tai käyttäjän määrittämä siirtofunktio (16 pistettä) Syöttöjännite ja kuormitettavuus Ks. oheinen kuva 4-20 ma lähtö: VDC. Kosteusrajat % RH; kondensoituneen veden jäätymistä vertailupainekanavistoon ei sallita. SUORITUSARVOT Testattuna IEC mukaan: Referenssiolosuhteet, määritelty alueenleveys, ei alueensiirtoa, AISI316Lkalvo,silikoniöljytäyttö. Tarkkuus ±0,1 % viritetystä mittausalueesta (alueenleveys 1: :1 maksimialueesta). Mittausalueilla 7.5: :1 : (sisältää epälineaarisuuden, hystereesin ja toistuvuuden) ( maks.alueenleveys ±[0,025+0,010 x viritetty alueenleveys) ]% viritetystä alueenleveydestä Pitkäaikaisstabiilisuus ±0,1 %/maks. mittausalueesta/12 kk Lämpötilan vaikutus kompensoidulla lämpötila-alueella C Alkupisteen ja alueenleveyden muutos, tyyppi VVFe 5: ±0,15 % maks.alueesta. Alkupisteen ja alueenleveyden muutos, tyyppi VVFe 4: ±0,25 % maks.alueesta Asennusasennon vaikutus Alkupistesiirtymä < 0,15 kpa, joka voidaan poistaa virityksellä. Tärinän vaikutus (IEC : FC): ±0,1 % mittausalueesta/ 2g/ Hz 4g/ Hz Syöttöjännitteen vaikutus < ±0,01% kalibroidusta alueesta / V EU:n direktiivit EU: painelaitedirektiivi (PED) (97/23/ EY) - Hyvä konepajakäytäntö Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/108/EY) Eristyskoejännite 500 V rms 50 Hz RAKENNE Kostuvat materiaalit : - Metalliosat : AISI316L / AISI317L - Kaapelin vaippa: PUR Muut materiaalit: AISI316, AISI303 PLUG-liitinkotelo, koodi H Kotelo: AISI303/316, Tiivisteet: Viton ja NBR TEST-istukat: MS358Sn/PVDF, suojattu silikonikumisuojalla. PLUG-liitin: PA6-GF30-vaippa, Painerajat Painekestoisuus, MPa Lähetin tyyppi VVFe 4 VVFe 5 Maks. ylikuorm. paine, MPa PN40 PN40 silikonikumitiiviste, AISI316- kiinnitysruuvi Kytkentätilal. kotelo, koodi M ja näytöllinen kotelo, koodi N, Kotelo: AISI303/316, Tiivisteet: nitriilikumi ja Viton, Kilvet: Polyesteri Täyttöneste: Silikoni-, tai inerttiöljy Suojausluokka IP66 Viritys Asiakkaan tilaamalle alueelle 1 s. vaimennuksella. Jos aluetta ei ole määritelty, lähetin viritetään maks. alueelle. Sähkökytkennät PLUG-liitinkotelo, koodi H, Liitintyyppi DIN malli AF; Pg9 holkkitiiviste; johdin 0,5...1,5 mm 2. Kytkentätilallinen kotelo, koodit M ja N Läpivienti M16x1.5; ruuviliittimet 0,5...2,5 mm 2 johdoille Kuorma / Ω Minimi prosessipaine T proc. C R max = Syöttöjännite - 10V I max I max = 20.5mA Minimipaine eri täyttönesteillä (kpa, abs.) DC200 Inerttiöljy 100 cst Paineluokka Toimintaalue I min = 3.7mA 40 Syöttöjännite / V I max = 20.5mA käytettäessä HART -kommunikointia I max = 23mA (ylemmän hälytysvirran ollessa valittuna) Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

56 SATRON VVFe painelähetin Paino - PLUG-liitinkotelo H 0,7 kg - PLUG-liitinkotelo P 0,75 kg - Kytkentätilallinenkotelo M 0,9 kg 56 Kuorma / Ω BLV Tuotehyväksynnät EU:n direktiivit Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/108/EY) Kaikki painelähettimet ATEX-direktiivi (94/9/EC) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EC) Kaikki painelähettimet : - Hyvä konepajakäytäntö Vaarallisten tilojen luokitukset EU:n luokitukset ATEX luonnostaan vaaraton : Todistuksen nro. : DNV-2007-OSL-ATEX- 1346X II 1 GD T135 C EEx ia II C T4-20 C Tamb 50 C II 2 GD T135 C EEx ia II C T4-20 C Tamb 50 C Syöttöjännite / V Min. kuorma käytettäessä HART - kommunikointia on 250 Ω R max = Syöttöjännite - 12 V I max Toimintaalue I max = 20.5 ma käytettäessä HART -kommunikointia I max = 23 ma (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ATEX luonnostaan vaarattomalle lähettimelle 40 Tuloparametrit : U i = 28 V I i = 93 ma P i = W C i = 5 nf Li = 0.2 mh Turvallisen käytön erityisehdot (X) : Kotelointia näytöllä tai PLUG-liitynnällä (DIN43650) ei saa asentaa sellaiseen ympäristöön, joka vaatii laiteluokkaa 1. Lähettimen ei-johtava pinta saattaa aiheuttaa staattisen sähköpurkauksen kautta vaaratilanteen yhdessä IICluokan kaasun kanssa. Näissä lähettimissä pitää olla merkintä 2 GD. Lähettimen asennuksessa ja kytkemisessä tulee huomioida valmistajan asennusohjeet. Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus

57 SATRON VVFe painelähetin 57 Mitat (mm) Ø6 BLV Std. PG9 135 min. R30 Ø22 P, maksimi pituus 50 m Kotelointi H, PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG Ø48 Kotelointi M, kytkentätilallinen kotelo, ei näyttöä, läpivienti M20 x 1,5 M20 X 1,5 std. kotelointityyppi M 170 Kotelointi N, kytkentätilallinen kotelo, näyttö, läpivienti M20 x 1,5 70 M20 X 1,5 std. kotelointityyppi N

58 SATRON VVFe painelähetin Mitat (mm) 58 Kotelointi N, kytkentätilallinen kotelo, näyttö, DIN PLUG-läpivienti BLV Ruuveja ei saa kiristää niin paljon, että kaapelin sisällä oleva ref. paineletku tukkeutuu! Ø Std. PG9 Esc Enter Satron SI-Toole Tilauskoodi : M Kytkentä käytettäessä Satron SI-Toole Kaapeliin saatavan kiinnitysosan rakenne Asennukseen liittyviä kiinnitysosia Säätö Säätö Laipan tilalla voi olla myös kierreholkki! (0)* (1)* (2)* E *) katso valintataulukko : Muut kiinnitysosat Laippa tai kierreholkkiasennus

59 SATRON VVFe painelähetin 59 BLV ma ma ma Hart Test Test + - Test Load Power Load Load Johdotus PLUG-liitinkotelo, koodi H Power Johdotus Kytkentätilallinen kotelo, koodi M Power Johdotus Kytkentätilallinen kotelo näytöllä, koodi N Load Power Johdotus Kytkentätilallinen kotelo näytöllä ja pistoliittimellä, koodi N--- / - P Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus

60 SATRON VVFe painelähetin Valintataulukko 60 BLV Viritettävyys Alueenleveys Mittausalue min. maks. VVFe 4 4kPa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VVFe 5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) Lähtöviesti S 4-20mA DC/HART Laippa tai 0 Ei laippaa/kierreholkkia DB DN50 PN40 DC DN80 PN40 AC ANSI 2" 150lbs kierreholkki AD ANSI 2" 300 lbs AE ANSI 3" 150 lbs AF ANSI 3" 300lbs GA G1A, ulkokierre GB G1½A, ulkokierre GC G2A, ulkokierre NA 1½-NPT, ulkokierre NB 2-NPT, ulkokierre Kostuvien Laippa / kierreholkki Kalvo Uloke osien Koodi Materiaali Koodi Materiaali materiaali 2 AISI316L (EN ) 2 AISI316L (EN ) AISI316 / PUR Täyttöneste S Silikoniöljy G Inerttiöljy Kotelointi H PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9 M Kytkentätilallinen kotelo, ei näyttöä, läpivienti M20 x 1,5 N Kytkentätilallinen kotelo, näyttö, läpivienti M20 x 1,5 Räjähdyssuojaus 0 Ei räjähdyssuojausluokitusta 1 ATEX, II 2 GD T135 C Mittauselimen ja kotelon välisen PUR-kaapelin pituus P Asennus-/suojaputken pituus E P m letku P m letku... P m letku E m E m hose... E m hose Muut kiinnitysosat 0 Ilman erillisiä kiinnitysosia 1 Erillinen kiinnitysosa kaapelille, säädettävä 2 Kiinnitysteline ja suojaputki Sähköisten läpivientien erikoiskoot N 1/2 NPT G Pg13,5 P PLUG-liitinkotelo, DIN43650 Dokumentit Viristystodistus AE Englanninkielinen Asennus- ja käyttöohjeet IE Englanninkielinen IF Suomenkielinen Materiaalitodistukset 0 Ei materiaalitodistusta MC1 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC2 Raaka-ainetodistus kostuvista osista liitteineen, normin SFS-EN (DIN ) mukaisena MC3 Raaka-ainetodistus kostuvista osista liitteineen, normin SFS-EN B (DIN B) mukaisena Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Hastelloy on Haynes International:n rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Dow Elastomers'in rekisteröity tavaramerkki.

61 SATRON VL painelähetin SATRON VL painelähetin kuuluu V-lähetinperheeseen, jonka lähettimissä yhdistyvät sekä analogisten että Smart-lähettimien ominaisuudet. SATRON VL painelähetin on kaksijohdinlähetin (2W), joka soveltuu alueille 0-1,4 kpa MPa. Paineenmittauksen sovellutuksissa SATRON VL painelähetin soveltuu puhtaiden, sakkautuvien, kiteytyvien ja seinämiin tarttuvien aineiden paineen mittaamiseen. Lähettimessä on pietsoresistiivinen mittausanturi. Alueviritettävyys on 100:1 tyypeillä VL6 ja VL7. Lähettimen digitaalinen tiedonsiirto on HART protokollan mukainen. Monipuolinen kalvomateriaalivalikoima, kattaa useimmat prosessit. Lähetinsarjaan kuuluu myös erikoistarkat mallit. TEKNINEN ERITTELY Mittausalue ja alueenleveys Ks. valintataulukko Alkupisteen ja mittausalueen viritys Alkupisteen viritys: Viritetty alueenleveys voidaan vapaasti sijoittaa määritellylle mittausalueelle halutun option mukaisesti käyttäen säätöakseleita (analogiaoptio), lähettimen omia näppäimiä (näyttöoptio), HART 275/375 -käyttäjäliityntää. Vaimennus Portaattomasti säädettävissä 0, s. Lämpötilarajat Ympäristö: C Prosessi: C/+200 C Kuljetus ja varastointi: C. Näytön toimintalämpötila: ºC, (ei vaikutusta lähettimen toimintaan) Prosessin lämpötila/ C Suositeltava sovellutusalue (vaakasuora asennusasento) Ympäristön lämpötila/ C Lähtöviesti 2-johdin (2W), 4-20 ma, käyttäjän ohjelmoitavissa: linearisoitu, juurrettu tai käänteinen signaali tai käyttäjän määrittämä siirtofunktio (16 pistettä) Syöttöjännite ja kuormitettavuus Ks. oheinen kuva 4-20 ma lähtö: VDC. Kosteusrajat % RH; kondensoituneen veden jäätymistä vertailupainekanavistoon ei sallita. Painerajat Min. ja maks. prosessipaine; ks. oheiset taulukot SUORITUSARVOT Testattuna IEC mukaan: Referenssiolosuhteet, määritelty alueenleveys, ei alueensiirtoa, vaakasuora asennusasento; AISI316Lkalvo,silikoniöljytäyttö. 1) Prosessiaineen kanssa kosketuksissa olevat osat Tarkkuus ±0,05 % viritetystä mittausalueesta, (Mittausalueilla 1:1-5:1). Mittausalueilla 5:1-100:1, maks.alueenleveys ±[0,025+0,01 x ( viritetty alueenleveys ) ]% viritetystä alueenleveydestä (sisältää epälineaarisuuden, hystereesin ja toistuvuuden) Pitkäaikaisstabiilisuus ±0,1 % / maks. mittausalueesta/1 vuosi Lämpötilan vaikutus lämpötila-alueella -30 C C, valittavissa Alkupisteen ja alueenleveyden muutos: ±0,15 % maks.alueesta, koodi E ±0,5 % maks.alueesta, koodi G Lämpötilan vaikutus lämpötila-alueella +20 C C, prosessiliitynnät BA ja DA Alkupisteen ja alueenleveyden muutos: ±0,08 % maks.alueesta, koodi S Lämpötilan vaikutus lämpötila-alueella 0 C C, koodi H ±1 % maks.alueesta Prosessiliitäntä PA (VL4 ja 5): ±2 % maks.alueesta Asennusasennon vaikutus Poikkeaminen vaakasuorasta asennusasennosta aiheuttaa alkupistesiirtymän, joka voidaan poistaa virityksellä. Tärinän vaikutus (IEC : FC): ±0,1 % mittausalueesta/ 2g/ Hz Syöttöjännitteen vaikutus < ±0,01 kalibroidusta alueesta / V Eristyskoejännite 500 V rms 50 Hz Painerajat Painekestoisuus Lähetintyyppi VL3 VL4 VL5 VL6 VL7 61 Maks. ylikuormituspaine, MPa 0,2 0,3 1,5 7,5 40,0 Min.paine eri täyttönesteillä (kpa, abs.) DC200 Inertti- 100 cst öljy Paineluokka, maks. PN40 PN40 PN40 PN100 PN250 Suojausluokka IP66 Min. prosessipaine T proc. C BLV820 M2, revisio RAKENNE JA VIRITYS Materiaalit Mittauskalvo 1) : AISI316L (EN ), Duplex (EN ), Hast. 276 (EN ), Nikkeli, Tantaali tai Titaani Gr2 (EN ). Muut mittauselinmateriaalit: AISI316L, AISI316 Täyttöneste: Silikoni-, elintarvike- tai inerttiöljy PLUG-liitinkotelo, koodit H ja T Kotelo: AISI303/316, Tiivisteet: Viton ja NBR TEST-istukat: MS358Sn/PVDF, suojattu silikonikumisuojalla. PLUG-liitin: PA6-GF30-vaippa, silikonikumitiiviste, AISI316-kiinnitysruuvi Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Kotelo: AISI303/316, Tiivisteet: nitriilikumi ja Viton, Kilvet: Polyesteri Mittauselimen ja kotelon välikaapeli Koodit L ja K : PTFE-letku AISI316-punoksella Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

62 62

63 SATRON VL painelähetin 63 BLH ma ma ma Hart S PZ 1 Z.5 3 RUN D DN UP 60 Test Test + - Test Load Power Load Load Power Power Johdotus PLUG-liitinkotelo, koodit H ja T Johdotus Kytkentätilallinen kotelo, koodi M Johdotus Kytkentätilallinen kotelo näytöllä, koodi N Load Johdotus Power Kytkentätilallinen näytöllinen kotelo DIN pistoliittimellä, koodi N --/-/ P Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus Hart Z RUN S PZ D DN UP 60 Test 1 PLUG-liitinkotelo, koodi T Säätöakselien toiminnat : RUN = käyttöasento PZ = lähettimen nollaus D = vaimennus S = prosessimuuttujan yläraja Z = prosessimuuttujan alaraja DN = alaspäin UP = ylöspäin 3 2

64 SATRON VL painelähetin Mittapiirrokset (mitat mm) d 2 64 Kotelointityypeillä H, T ja M 235 Kotelointityypillä N 265 [Atex lähetin koodi 1, +15] BLV Vapaa asennustila 100 k D Prosessiliitännät Ax, Dx ja Jx, laipallinen Ø68 Ø84 Ø115 Ø Ø85 Ø115 Ød4 PG9 std. kotelointityypit H ja T M20 x 1,5 std. kotelointityypit M ja N Kotelotyypeillä H, T ja M 180 Kotelotyypillä N 215 Atex lähettimet, koodi 1, +15 b Es xØ14 Prosessiliitäntä UA, - Tuchenhagen DN50/40 (Varivent) Prosessiliitäntä SA, - Sandvik-clamp säätö ±3 Koodi E ±0.4 E d Prosessiliitäntä Ax, Dx ja Jx, laipallinen ulokkeella Es , LAIPAN KOKO ISO DN25 PN40 ISO DN50 PN40 ISO DN80 PN40 ISO DN100 PN40 ANSI 1" 150 lbs ANSI 1" 300 lbs ANSI 2" 150 lbs ANSI 2" 300 lbs ANSI 3" 150 lbs ANSI 3" 300 lbs ANSI 4" 150 lbs ANSI 4" 300 lbs JIS 10K-50 JIS 40K-50 JIS 10K-80 JIS 40K-80 JIS 10K-100 JIS 40K-100 Laipan mitat Rei'itys Uloke b D Ød 4 Kpl d 2 k Ød Prosessiliitäntä DA, DN25 PN40 laipalla ja ulokkeella, maks C

65 SATRON VL painelähetin Mittapiirrokset (mitat mm) Kotelotyypeillä H, T ja M 165 Kotelotyypillä N 195 Atex-lähettimet, koodi 1, BLV Kotelotyypeillä H, T ja M 160 Kotelotyypillä N 190 Atex-lähettimet, koodi 1, +15 ja korkean lämpötilan lähettimet koodi H, +40 Prosessiliityntä BB, +70 L Ø26.2 Prosessiliitäntä PA - PMC 1" AV46 72 BA-uloke koodi L 28, Ø M45x2 Ø41-0,025 M45x2 A AV46 Prosessiliitäntä BA - M45x2 A E Prosessiliitäntä BB - M45x2 metalli/ metalli kartiolla ØD Prosessiliitännät VA ja VB - SMS38 ja SMS51 ØD Prosessiliitännät WA ja WB - SMS-SI38 ja SMS-SI51 Koko Mitat ØD A Kierre Rd 60 x 1/6 Rd 70 x 1/6 Koko SI38 SI51 ØD Mitat A E Kierre Rd 60 x 1/6 Rd 70 x 1/6 20 Vapaa asennustila 100 Kotelotyypeillä H, T ja M 215 Kotelotyypillä N 245 Atex-lähettimet, koodi 1, Optio K 125 Ø D esim. DN80 laipalla min min. R75 Prosessiliitäntä TA, TB ja TC - Tri-clamp DN ,5 DN ØD ,5 50, ,5 60 Pg9 std. kotelotyypeillä H ja T M20x1.5 std. kotelotyypillä N ja M Erilliselektroniikka, välikaapeli suojaletkulla, koodit L ja K Optio L esim. DN80 laipalla min. 345

66 SATRON VL painelähetin Mitat (mm) 66 Ø48 BLV Kotelointi DIN pistoliittimellä, koodit H ja T PG9 std. kotelointityypit H ja T 75 Ø48 Kytkentätilallinen kotelointi, koodi M M20 x 1,5 std. kotelointityyppi M Kytkentätilallinen kotelointi näytöllä, koodi N 70 M20 x 1,5 std. kotelointityyppi N Näytöllinen kytkentätilallinen kotelo DIN pistoliittimellä, koodi N--/- / P 90 PG9 std. kotelointityyppi N, DIN pistoliittimellä Esc Enter

67 SATRON VL painelähetin Valintataulukko Viritettävyys ( ±) Alueenleveys, min. Alueenleveys, max. Mittausalue VL3 1.4kPa (14 mbar) 35 kpa (350 mbar) kpa ( mbar) VL4 4kPa (40 mbar) 100 kpa (1000 mbar) kpa ( mbar) VL5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar) VLA5 10 kpa (100 mbar) 500 kpa (5000 mbar) kpa ( mbar), abs. VL6 0,03 MPa (0,3 bar) 3 MPa (30 bar) MPa ( bar) VLA6 0,03 MPa (0,3 bar) 3 MPa (30 bar ) MPa ( bar), abs. VL7 1 MPa (10 bar) 15 MPa (150 bar) MPa ( bar), abs. Lähtöviesti S 4-20mA DC/HART Prosessiliitännät DA DN25 PN40 ISO DB DN50 PN40 ISO DC DN80 PN40 ISO DD DN100 PN40 ISO JA JIS 10K 50 JIS B 2220 JB JIS 40K 50 JIS B 2220 JC JIS 10K 80 JIS B 2220 JD JIS 40K 80 JIS B 2220 JE JIS 10K 100 JIS B 2220 JF JIS 40K 100 JIS B AA ANSI 1" 150 lbs ANSI B16-5 AB ANSI 1" 300 lbs ANSI B16-5 AC ANSI 2" 150 lbs ANSI B16-5 AD ANSI 2" 300 lbs ANSI B16-5 AE ANSI 3" 150 lbs ANSI B16-5 AF ANSI 3" 300 lbs ANSI B16-5 AG ANSI 4" 150 lbs ANSI B16-5 AH ANSI 4" 300 lbs ANSI B16-5 TA Tri-clamp DN38 PN40 ISO 2852 Täyttöneste S Silikoniöljy A Elintarvikeöljy G Inerttiöljy BLV TB Tri-clamp DN51 PN40 ISO 2852 BB M45x2 PN160, 72 mm:n ulokkeella Ulokkeen pituus (Laipallinen (Sandvik- (mm) liitäntä) liitäntä) (ei pros.liitäntä SA) (ainoastaan DA, DN25 PN40, maks C) (ei pros.liitännät BB, DA, PA, Tx, UA, Vx ja Wx) (ainoastaan BA, Pasve BA asennuksessa) (ei pros.liitännät BB, DA, PA, Tx, UA, Vx ja Wx) (ei pros.liitännät BB, DA, PA, Tx, UA, Vx ja Wx) Kostuvat materiaalit Kalvo Uloke tai muut kostuvat osat Koodi Materiaali Koodi Materiaali Koodi Materiaali 1 Nikkeli (*) 5 Tantaali 2 AISI316L 2 AISI316L 6 Titaani Gr2 (*) 3 Hast.C Hast.C Duplex (**) 8 Duplex(EN1.4462) Kotelointi H PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9 T PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9, manuaalisäädöt, ei ATEX-luokitusta M Kytkentätilallinen kotelo, ei näyttöä, läpivienti M20x1,5 N Kytkentätilallinen kotelo, näyttö, läpivienti M20x1,5 Räjähdyssuojaus 0 Ei räjähdyssuojausluokitusta 1 ATEX, II 1 GD T135 C (***) Lämpötilan vaikutus lämpötila-alueella -30 C C, % / maks.alue G ±0.5% E ±0.15% Lämpötilan vaikutus lämpötila-alueella +20 C C, % / maks.alue S ±0.08% (ainoastaan prosessiliitynnät BA ja DA) Lämpötilan vaikutus lämpötila-alueella 0 C C, % / maks.alue H ±1% (ei mahdollinen prosessiliitännöillä DA1, TA, TB ja TC) TC Tri-clamp DN63.5 PN40 ISO 2852 UA Tuchenhagen DN50/40 (Varivent) PN40 PA PMC 1" PN40 SA Sandvik DN70 PN64 VA SMS 38 VB SMS 51 WA SMS-SI 38, 24 mm:n ulokkeella WB SMS-SI 51, 27 mm:n ulokkeella BA M45x2 PN160 Prosessiyhde (liitäntätyypit SA, Tx, PA ja BA) Materiaali 0 Ei yhdettä 2 AISI316L A Yhde 3 Hast.C276 8 Duplex (1.4462) Sähköisten läpivientien erikoiskoot N 1/2 NPT G Pg13.5 P Plug-liitin DIN Erikoisominaisuudet Erilliselektroniikka (määritellään vain, jos kotelo liittyy välikaapelilla mittauselimeen) - suojaletkullisella välikaapelilla L Kaapeli suojattu PTFE/AISI316 vaipalla, suora K Kaapeli suojattu PTFE/AISI316 vaipalla, 90 ast.kulma Mittauselimen ja kotelon välisen kaapelin pituus (määritellään vain, jos kotelo liittyy välikaapelilla mittauselimeen) 2 2 m kaapeli 3 3 m kaapeli jne. (maksimi pituus 10 m) Erilliselektroniikan asennusosat Ø51 mm:n putkeen 0 Ei asennusosia 1 Asennusosat Dokumentit Viritystodistus AE Englanninkielinen Asennus- ja käyttöohjeet IE Englanninkielinen IF Suomenkielinen Materiaalitodistukset 0 Ei materiaalitodistusta MC1 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC2 Raaka-ainetodistus kostuvista osista liitteineen, normin SFS-EN (DIN ) mukaisena MC3 Raaka-ainetodistus kostuvista osista liitteineen, normin SFS-EN B (DIN B) mukaisena

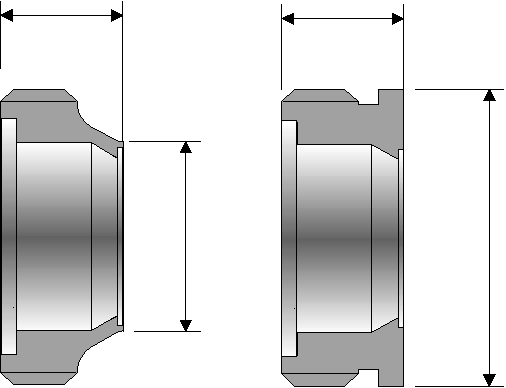

68 SATRON VL painelähetin 68 BLV SMS-SI yhteet : L1 L2 Yhde M45x2 säädöllä, prosessiliitännälle BA0, tilauskoodi M ,5 Ød ØD Ø60 putkelle säiliölle Koko L Mitat Ød 38,5 51 L ØD Kierre Rd 60 x 1/6 Rd 70 x 1/6 Pasve BA toiminta-asennot: Prosessiliitynnöille BA3 ja BB 1. Lähetin mittauksessa 2. Lähetin voidaan tarkastaa, vaihtaa, kalibroida tai lähettimen kalvo voidaan huuhdella Yhde BB M45x2, prosessiliitännälle BB, tilauskoodi M (Hitsaustuurnan tilauskoodi M ) M45x2 Ø60 Satron Instruments Oy, PL 22, Tampere Puh , Telefax , Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Hastelloy on Haynes International:n rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Down Elastomer'in rekisteröity tavaramerkki (*) = ainoastaan laipalliset prosessiliitynnät (**) = ei alue 3 prosessiliitynnällä PA (***) = Housing H and N : II 2 GD T135 C Näytölliset ATEX-lähettimet ovat ilman kalvonäppäimiä olevaa mallia M1.
