Energian hallinta. Energiamittari. Malli EM23 DIN. Tuotekuvaus. Tilausohje EM23 DIN AV9 3 X O1 PF. Mallit. Tarkkuus ±0.5 RDG (virta/jännite)

Transkriptio

1 Energian hallinta Energiamittari Malli EM23 DIN Tuotekuvaus Tarkkuus ±0.5 RDG (virta/jännite) Energiamittari Hetkellissuureiden näyttö: 3 numeroa Energiamittaukset: 7 numeroa 3-vaihesuureet: W, var, vaihejärjestys 1-vaihesuureet: A Energiamittaukset: kokonaisenergia kwh ja kvarh TRMS mittaukset säröytyneestä siniaallosta (jännitteet/virrat) Omavoimainen 1 pulssilähtö Mitat: 4-DIN modulia Suojausluokka (edestä): IP50 Helppo liitäntöjen hallinta Hyväksytty MID-direktiivin mukaan (vain optio PF): katso tilausohje alapuolelta Perusmallit saatavilla (ei MID, optio X): katso tilausohje seuraavalta sivulta Luokka 1 (kwh) EN mukaan Luokka B (kwh) EN mukaan Luokka 2 (kvarh) EN mukaan Kolmivaiheinen energiamittari sisäänrakennetulla konfigurointiohjaimella ja LCD - näytöllä; tarkoitettu erityises- ti pätö- ja loisenergian mittaukseen ja kustannusten kohdentamiseen. DINkisko-asennuskotelo, suo- jausluokka IP50 (edestä). Suora liitäntä 65 A asti. Mittari voidaan lisäksi varustaa yhdellä mitattavaan pätö- ja loisenergiaan verrannollisella pulssilähdöllä. Valmistettu MID-direktiivin mukaan. MID Sisältää standardin liite B + liite D mukaiset hyväksynnät energianmittaukseen pätöenergialle (katso liite MI-003). Voidaan käyttää laskutusmittaukseen. Tilausohje Malli EM23 DIN AV9 3 X O1 PF Mallit AV2: AV9: 400V LLAC 10(65)A V LN : 113V - 265V LN V LL : 196V - 460V LL 400V LL AC - 10(65)A V LN : 184V - 276V LN V LL : 318V - 480V LL 3: Symmetrinen ja epäsymmetrinen: 3-vaihe, 4-johdin O1: Avoin kollektori (yksi pulssilähtö) X: Omavoimainen -15% +20% mitattavan tuojännitteen nimellisarvosta Hz AV2 AV9 3 X O1 (omavoimainen) Optio PF Huom: Tarkista viereisestä kaaviosta haluttujen optioiden yhteensopivuus PF: Valmistettu MIDdirektiivin mukaan. Sisältää standardin liite B + liite D mukaiset hyväksynnät energianmittaukseen pätöenergialle (katso liite MI-003). Voidaan käyttää laskutusmittaukseen. Muutosoikeus pidetään EM23DIN DS FIN

2 PERUSMALLIT Ei sertifioitu MID-direktiivin mukaan. Ei voida käyttää virallisena laskutusmittarina. Tilausohje Malli EM23 DIN AV9 3 X O1 X Mallit Aluekoodit AV2: AV9: 400V LLAC 10(65)A V LN : 113V - 265V LN V LL : 196V - 460V LL 400V LL AC - 10(65)A V LN : 184V - 276V LN V LL : 318V t- 480V LL 3: Symmetrinen ja epäsymmetrinen: 3-vaihe, 4-johdin; 3-vaihe, 3-johdin; O1: Avoin kollektori (yksi pulssilähtö) X: Omavoimainen -15% +20% mitattavan jännitteen nimellisarvosta Hz Aluekoodit AV2 AV9 3 X O1 (omavoimaineni) X Huom: Tarkista viereisestä kaaviosta haluttujen optioiden yhteensopivuus X: Ei ole 2 Muutosoikeus pidetään EM23DIN DS FIN

3 Tulo, tekniset tiedot Tulokytkennät Verkon tyyppi: 3-vaihe Virtatulo Suoraliitäntä Jännite AV2: 133/230 V LN AC 230/400 V LL AC AV9: 230 V LN/400 V LL AC Virta-alue (suora) AV2 ja AV9: 10 (65)AAC Tarkkuus (näyttö) Ib: katso alla, Un: katso alla (@25 C ±5 C, R.H. 60%, 48-62Hz) AV2 malli Ib: 10A, Imax: 65A; Un: V LN ( V LL) AV9 malli Ib: 10A, Imax: 65A; Un: V LN ( V LL) Virta (AV2, AV9) 0.004Ib - 0.2Ib: ±(0.5% RDG +3DGT). 0.2Ib - Imax: ±(0.5% RDG +1DGT). Vaihe - nollajännite Un-alueella: ±(0,5% RDG +1DGT) Vaihe - vaihejännite Un-alueella: ±(1% RDG +1DGT) Pätöteho ±(1%RDG +2DGT) Loisteho kwh kvahr ±(2%RDG +2DGT) Luokka 1 EN ja Luokka B EN mukaan Luokka 2 EN mukaan AV2, AV9 mallit Ib: 10A, Imax: 65A; 0.1 Ib: 1A, Käynnistysvirta: 40mA Energian lisävirheet Häiriösuureet EN , EN ja EN mukaan Lämpötilaryömintä 200ppm/ C Näytteenottotaajuus Hz Hz Näytön virkistystaajuus 750 msec. Näyttö 2 riviä (1 x 7 numeroa; 1 x 3 numeroa) Tyyppi LCD, h 9mm Hetkellissuureiden näyttö 3 numeroa Energiat (tuotu) Automaattinen aluevalinta 6+1 numeroa tai 7 numeroa (X ja P optiot); 5+2, 6+1 tai 7 numeroa (PF optio) Ylikuormitustila EEE, kun mitattava arvo ylittää mittauskapasiteetin Max. ja Min. näyttö Max. hetkellisuureet: 999; energiat: Min. hetkellissuureet: 0; Energiat 0.0 (, 0.00 LED:t Punainen LED (Energian kulutus), kwh / pulssi Max taajuus: 16Hz EN mukaan Mittaukset Katso kohta kytkettävien suureiden luettelo Menetelmä TRMS mittaus vääristyneille siniaalloille. Kytkennän tyyppi Suora Huippukerroin Ib 10A 4 (91A max.huippu) Ylikuormitusvirrat Jatkuva 50Hz 10ms ajan 1920A 50Hz Ylikuormitusjännitteet Jatkuva 1.2 Un 500ms ajan 2 Un Tuloimpedanssi Jännite (AV2, AV9) Virta (AV2, AV9) < 4VA Taajuus (Ohjain) Joystick Katso kohta Tehon kulutus Hz Suureen valintaan., tekniset tiedot Digitaalilähdöt Pulssilähtö jen lukumäärä Tyyppi Pulssin kesto 100 pulssi/kwh (0.01kWh/pulssi). kytkettävissä pätöenergiaan (kwh) 100ms < 120msec (ON), 120ms (OFF), EN mukaan Staattinen lähtö Käyttötarkoitus Signaali Pulssilähdölle V ON 1.2 VDC/ max. 100 ma V OFF 30 VDC max. Eristys Optoeristimillä, 4000 VRMS lähdön ja mittaustulojen välillä, 4000 VRMS lähdön ja syöttöjännitetulojen välillä. Muutosoikeus pidetään EM23DIN DS FIN

4 Ohjelmatoiminnot Verkon valinta Verkko 3-vaihe epäsymm. kuorma 3-vaihe (4-johdin); 3-vaihe (3-johdin). Näyttö Enintään 3 suuretta/sivu Helppoliitäntätoiminnot Automaattinen vaihejärjestyksen tunnistus virran ja jännitteen synkronoinnilla. Sekä energian että tehon mittaukset ovat aina suunnasta riippumattomia. Näytetty energia on aina tuotua energiaa. Tekniset tiedot, yleistä Käyttölämpötila -25 C C (-13 F F) (suht. kost. 0-90% ei 40 C) EN , EN ja EN mukaan Varastointilämpötila -30 C C (-22 F F) (suht. kost. < 90% ei 40 C) EN , EN ja EN mukaan Asennuskategoria Cat. III (IEC60664, EN60664) Eristys (1 minuutin ajan) 4000 VRMS mittaustulojen ja digitaalilähdön välillä. Sähkölujuus 4000 VRMS 1 minuutin ajan Kohinanvaimennus CMRR 100 db, Hz EMC EN mukaan Sähköstaattiset purkaukset 15kV ilmapurkaus; Immuniteetti säteileville Testi virralla: 10V/m 80 - sähkömagneettisille kentille 2000MHz; Testi ilman virtaa: 30V/m MHz; Purkaus Virran ja jännitteen mittaustulopiireissä: 4kV Immuniteetti johtuneille häiriöille 10V/m 150KHz - 80MHz Purkaus Virran ja jännitteen mittaustulopiireissä: 4kV. Radiotaajuiset häiriöt CISPR 22 mukaan Standardit Turvallisuus Mittaustekniikka IEC60664, IEC EN60664, EN EN , EN EN , EN , EN MID liite MI- 003 Pulssilähtö DIN43864, IEC Hyväksynnät CE, MID (vain PF optio) Liittimet Ruuviliittimet Johtimen poikkipinta-ala max. 16 mm 2 ; min. 2.5 mm 2 (mittaustulot) Ruuvien Min./Max. kiristysmomentti: 1.7 Nm / 3 Nm liittimet: 1.5 mm 2, kiristysmomentti: 0.5 Nm Kotelo DIN Mitat (LxKxS) 71 x 90 x 64.5 mm Materiaali Nylon PA66, itsestään sammuva: UL 94 V-0 Asennus DIN-kiskoon Suojausluokka Edestä IP50 Ruuviliittimet IP20 Paino Noin. 400 g pakkauksineen Jännitelähteen tekniset tiedot Sisäinen jännitelähde AV2 malli AV9 malli Huomautus -15% +15% Un, 48-62Hz. -15% +20% Un, 48-62Hz. O1 optiolla varustettu laite toimii 3-vaiheverkossa Tehonkulutus nollan kanssa myös silloin kun yksi tai kaksi vaihetta puuttuu. 20VA/1W 4 Muutosoikeus pidetään EM23DIN DS FIN

5 Tarkkuus (EN ja EN mukaan) kwh, tarkkuus (lukemasta) virrasta riippuen kvarh, tarkkuus (lukemasta) virrasta riippuen Prosentuaalinen virhe, luokka B Virhe +1,5% +1% +2,5% +2% 0% 0% -1% -1,5% -2% -2,5% PF=1 0.5A (I min) 1A (I tr) 10A (I ref) PF=L0.5 1A (I min) 2A (I tr) 10A (I ref) or C0.8 Tarkkuusrajat (Pätöenergia) Käynnistysvirta: 40mA sinj=1 sinj= A (0,05I b) 1A (0,1I b) 1A (0,1I b) 2A (0,2I b) Tarkkuusrajat (Loisenergia) Käynnistysvirta: 40mA 10A (I b) 10A (I b) MID Liite MI-003 hyväksyntä (vain PF optio) Tarkkuus 0.9 Un U 1.1 Un; 0.98 fn f 1.02 fn; fn: 50 tai 60Hz; cosj: 0.5 induktiivinen 0.8 kapasitiivinen. Luokka B I st: 0.04A; I min: 0.5A; I tr: 1A; I max: 65A. Käyttölämpötila -25 C C (-13 F F) (suht. kost 0-90% ei 40 C) EMC yhdenmukaisuus E2 Mekaaninen yhdenmukaisuus M2 Suojausluokka Mittari tulee asentaa IP51- luokan tai tiiviimpään koteloon, jotta MID-direktiivin pölyä ja vettä koskevat vaatimukset täyttyisivät.. Kytkettävien suureiden luettelo o Suure 3-v. 4-johdin 3-v. 4-johdin 3-v. 3-johdin 3-v. 3-johdin Huomautukset symm.verkko epäsymm. verkko symm.verkko epäsymm. verkko 1 A L1 x x xx 2 A L2 x x x x 3 A L3 x x x x 4 var sys o o o o sys=verkko 5 W sys x x x x sys=verkko 6 Vaihejärjestys x x x x 7 kwh x x x x Kokonaismäärä 8 kvarh o o o o Kokonaismäärä (x) = saatavana (o) = vain optio O1 Muutosoikeus pidetään EM23DIN DS FIN

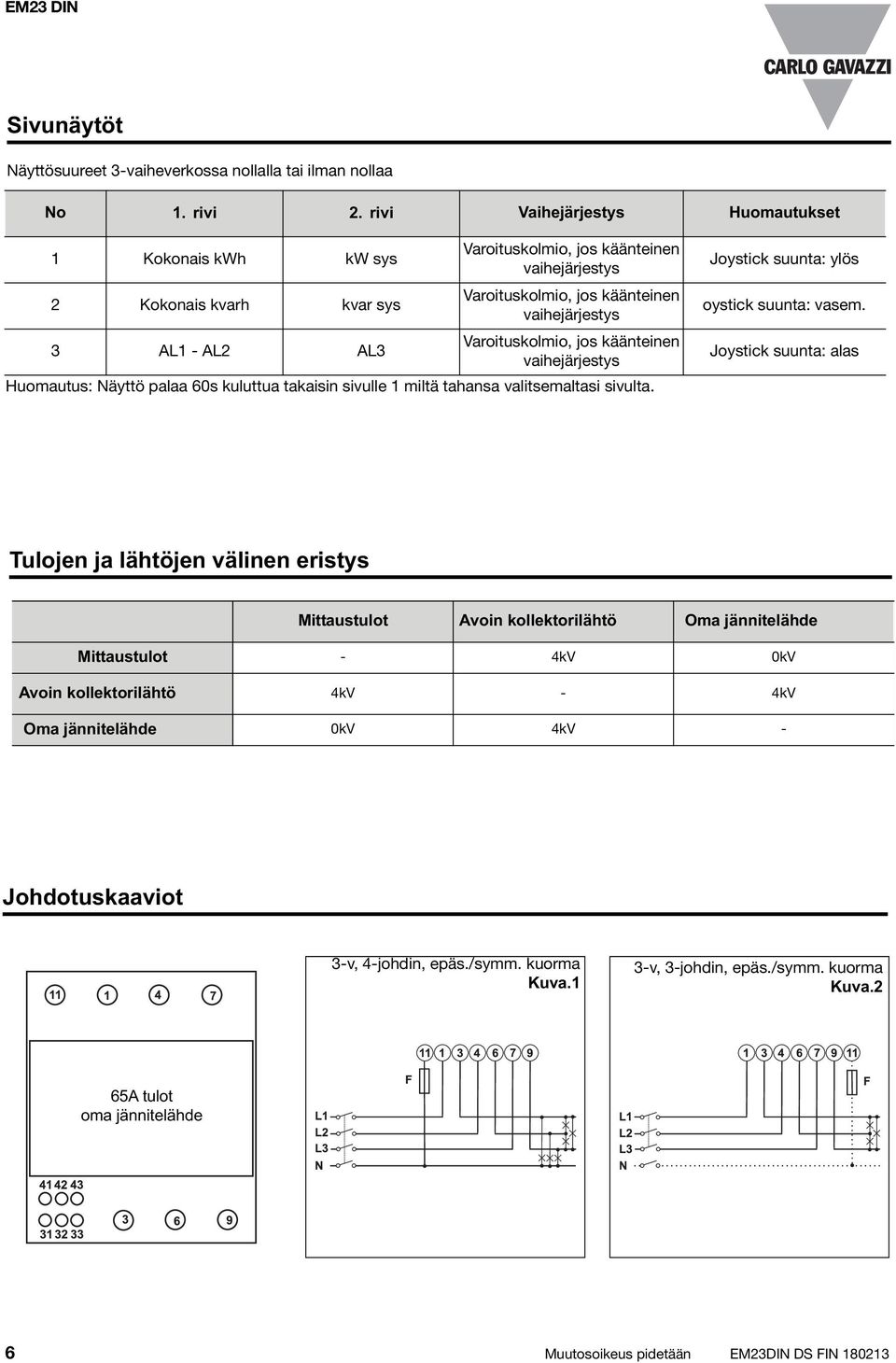

6 Sivunäytöt Näyttösuureet 3-vaiheverkossa nollalla tai ilman nollaa No 1. rivi 2. rivi Vaihejärjestys Huomautukset 1 Kokonais kwh kw sys 2 Kokonais kvarh kvar sys 3 AL1 - AL2 AL3 Varoituskolmio, jos käänteinen vaihejärjestys Varoituskolmio, jos käänteinen vaihejärjestys Varoituskolmio, jos käänteinen vaihejärjestys Huomautus: Näyttö palaa 60s kuluttua takaisin sivulle 1 miltä tahansa valitsemaltasi sivulta. Joystick suunta: ylös oystick suunta: vasem. Joystick suunta: alas Tulojen ja lähtöjen välinen eristys Mittaustulot Avoin kollektorilähtö Oma jännitelähde Mittaustulot - 4kV 0kV Avoin kollektorilähtö 4kV - 4kV Oma jännitelähde 0kV 4kV - Johdotuskaaviot 3-v, 4-johdin, epäs./symm. kuorma Kuva.1 3-v, 3-johdin, epäs./symm. kuorma Kuva.2 65A tulot oma jännitelähde 6 Muutosoikeus pidetään EM23DIN DS FIN

7 Avoin kollektori johdotuskaaviot Avoin kollektori Kuva. 1 Avoin kollektori Kuva. 2 Kuorman resistanssi (RC) täytyy suunnitella siten, että suljetun piirin virta on alle 100mA; VDC jännitteen tulee olla alle 30VDC. VDC VDC GND reference VDC reference Etupaneeli Ohjain (Joystick) Suureiden selaamiseen näytöllä. 2. LED Punainen LED vilkkuu kulutetun energian mukaan. 3. Näyttö Aakkosnumeerisella merkeillä varustettu LCD-näyttö kaikkien mittaussuureiden näyttämiseen. 4. Liittimet Ruuviliittimet laitteen liitäntäkaapeleiden kytkentään. 4 Mitat Muutosoikeus pidetään EM23DIN DS FIN
