1 P01 Paine-eroanturit neutraaleja ja lievästi syövyttäviä nesteitä ja kaasuja varten QBE63-DP Paine-eroanturi kaasuja ja nesteitä varten, ali- tai ylipaineiden ja paine-erojen mittaukseen LVIS-järjestelmissä Hall-anturi-mittausjärjestelmä Korkea ylipaineen kesto Yksinkertainen, lujarakenteinen ja erittäin toimintavarma mekanismi Neutraaleja ja lievästi syövyttäviä kaasuja ja nesteitä varten Käyttöjännite 24 VAC tai 2030 VDC Lähtöviesti 010 VDC Sisäkierreliitos G 1 /8" Käyttö Paine-eroanturit QBE63-DP sopivat LVIS-järjestelmissä erityisesti neutraalien tai lievästi syövyttävien kaasujen tai nesteiden tason tai virtauksen jatkuvaan valvontaan Valvottava paine vaikuttaa mittausjärjestelmään, joka koostuu kalvosta, kestomagneetista ja Hall-anturista Mitattu painearvo muunnetaan elektronisesti lineaariseksi lähtöviestiksi 010 VDC Tyyppikatsaus Tyyppi Painealue QBE63-DP mbar 0 10 kpa QBE63-DP mbar 0 20 kpa QBE63-DP mbar 0 50 kpa QBE63-DP1 01 bar 0100 kpa HVAC Products

2 Tilaukset ja toimitukset Tilattaessa tulee ilmoittaa tuotteiden halutut kappalemäärät, nimikkeet ja tyyppitunnukset Esimerkiksi: 1 paine-eroanturi QBE63-DP05 ja 2 asennussarjaa AQB51 Anturin mukana toimitetaan siihen sopiva asennusteline Tarvittavat lisävarusteet on tilattava erikseen Laiteyhdistelmät Paine-eroanturit QBE63-DP voidaan liittää kaikkiin sellaisiin laitteisiin tai järjestelmiin, jotka pystyvät käsittelemään anturin 010 VDC:n lähtöviestejä Toiminta Valvottava paine vaikuttaa EPDM-kalvoon, joka puolestaan painaa jousta Kalvoon kiinnitetty kestomagneetti liikkuu painevaikutuksen ja siitä seuraavan kalvon liikkeen vuoksi painekotelon ulkopuolella olevaan Hall-anturiin nähden Hall-anturi antaa magneettikenttään suhteutetun sähköviestin, joka linearisoidaan, lämpötilakompensoidaan ja vahvistetaan sisäänrakennetussa elektroniikassa Anturin poikkileikkaus p2 7 2 p1 1 Selitykset: 1) Painekotelo (mittauskammio) 2) Kalvo ja jousi 3) Kestomagneetti 4) Hall-anturi ja mittauselektroniikka 5) Anturin kotelo 6) Kaapeliläpivienti Pg 9 7) Ilmausruuvit p1 Kierreliitos G 1 /8" korkeammalle paineelle tai pienemmälle alipaineelle p2 Kierreliitos G 1 /8" alhaisemmalle paineelle tai suuremmalle alipaineelle Rakenne Paine-eroanturit QBE63DP koostuvat seuraavista osista: Muovikotelo, jossa on kaapeliläpivienti Pg 9 Paineenmittauskotelo, jossa on kalvo ja jousi Piirilevy, jossa on Hall-anturi Kiinnityskappale 2/6 HVAC Products

3 Lisävarusteet AQB511 Asennussarja, johon sisältyy: 2 messinkistä kierresovitinta 2 x R 1 /8" ulkok 2 kuparitiivistettä 1 /8" kuparinen kapillaariputki 1 m, molemmissa päissä sisäkierremutteri G 1 /8" 1 sisäkierresovitin G 1 /8" sisäkierteille G 1 /2" ja 1 kuparitiiviste 1 /2" 1 sisäkierresovitin G 1 /8" ulkokierteille R 1 /2" asennusohje (nro 35757) 80364a Asennussarjan AQB511 komponentit toimittaa SERTO; asennussarja on kuitenkin tilattava HVAC Products'ilta (SBT) Muita liitäntäkomponentteja voidaan tilata suoraan SERTO-valikoimasta Asennusohjeet Paine-eroanturin mukana toimitetaan asennusohje QBE63-DP-anturit voidaan kiinnittää suoraan G 1 /8"- tai R 1 /8"-kierteillä Asennettaessa täytyy huolehtia siitä, että liitoksesta tulee ilmatiivis Suosituksia Paineenmittauskohdissa (A) voidaan käyttää yleisesti kaupan olevia T-liitäntöjä tai niihin voidaan porata 5 mm:n mittausaukot, joista pitää poistaa purseet Jotta vältyttäisiin toispuoleiselta ylikuormalta paineanturin käsittelyn aikana, anturiin voidaan liittää suljettava ohitus (5) Mittausjohtimiin voidaan liittää tarkistuksia varten mittayhde Huom! Asennus nesteiden mittauksessa: Anturi on aina asennettava paineenmittauskohtia alemmaksi Anturi on asennettava tärinättömälle alustalle Järjestelmä on ehdottomasti ilmattava ø max 5 mm 90 Tuloputki Paluuputki + A A P1 P2 3 + QBE-DP Selitykset: A Mittausaukot 1 Sulkuventtiilit (SERTO SO harmaa ja tarvittaessa kierreliitos SO ) 2 T-liitokset (SERTO SO /8) 3 Liitäntänipat (asennussarjasta AQB 511) 4 Kupariputket (asennussarjasta AQB 511) 5 Suljettava ohitus 3/6 HVAC Products

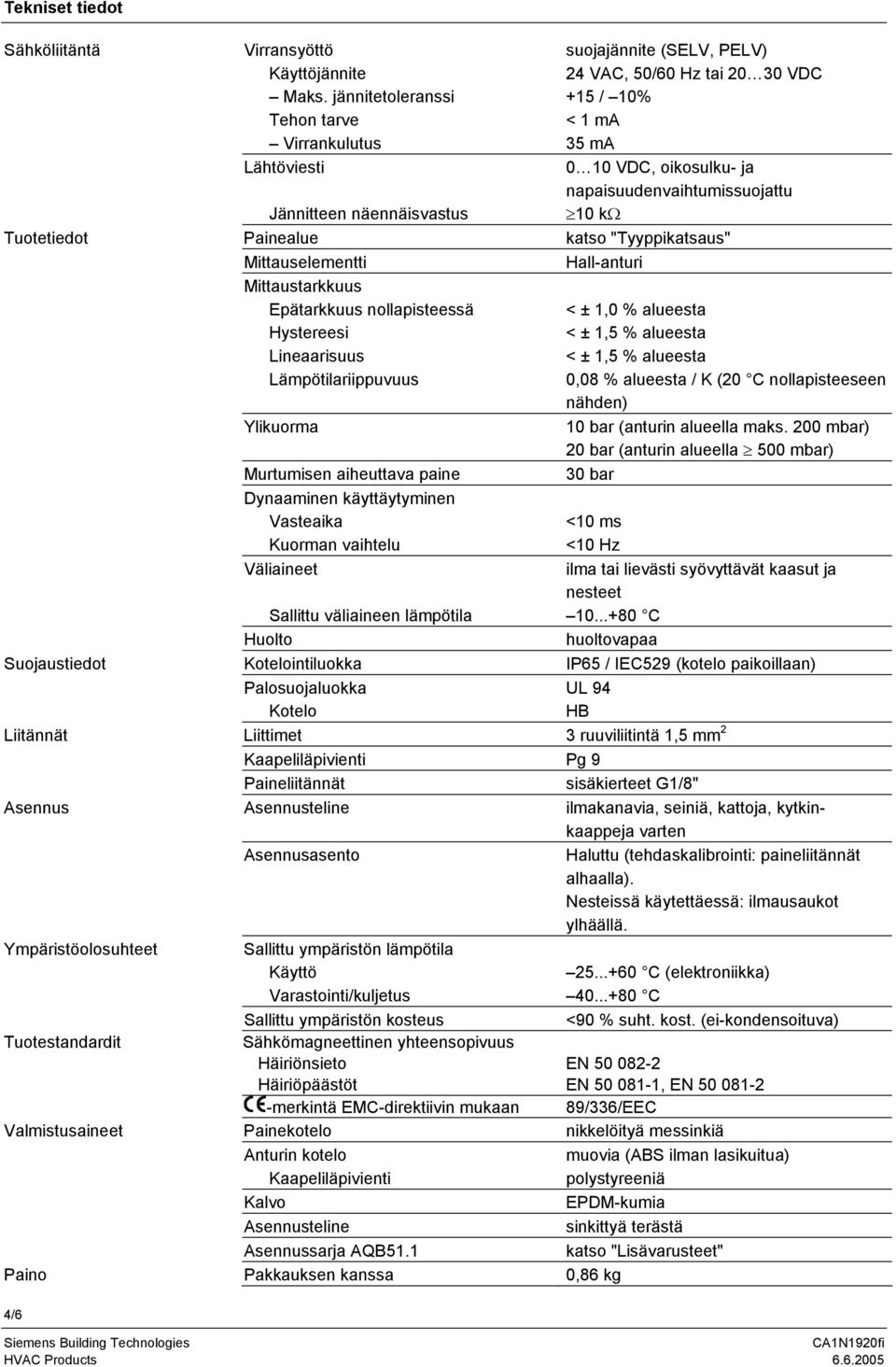

4 Tekniset tiedot Sähköliitäntä 4/6 Virransyöttö Käyttöjännite Maks jännitetoleranssi Tehon tarve Virrankulutus Lähtöviesti Jännitteen näennäisvastus suojajännite (SELV, PELV) 24 VAC, 50/60 Hz tai 2030 VDC +15 / 10% < 1 ma 35 ma 010 VDC, oikosulku- ja napaisuudenvaihtumissuojattu 10 kω Tuotetiedot Painealue katso "Tyyppikatsaus" Mittauselementti Hall-anturi Mittaustarkkuus Epätarkkuus nollapisteessä Hystereesi Lineaarisuus Lämpötilariippuvuus Ylikuorma Murtumisen aiheuttava paine Dynaaminen käyttäytyminen Vasteaika Kuorman vaihtelu Väliaineet < ± 1,0 % alueesta < ± 1,5 % alueesta < ± 1,5 % alueesta 0,08 % alueesta / K (20 C nollapisteeseen nähden) 10 bar (anturin alueella maks 200 mbar) 20 bar (anturin alueella 500 mbar) 30 bar <10 ms <10 Hz ilma tai lievästi syövyttävät kaasut ja nesteet C huoltovapaa Sallittu väliaineen lämpötila Huolto Suojaustiedot Kotelointiluokka IP65 / IEC529 (kotelo paikoillaan) Palosuojaluokka Kotelo UL 94 HB Liitännät Liittimet 3 ruuviliitintä 1,5 mm 2 Kaapeliläpivienti Pg 9 Paineliitännät sisäkierteet G1/8" Asennus Asennusteline ilmakanavia, seiniä, kattoja, kytkinkaappeja varten Asennusasento Haluttu (tehdaskalibrointi: paineliitännät alhaalla) Nesteissä käytettäessä: ilmausaukot ylhäällä Ympäristöolosuhteet Sallittu ympäristön lämpötila Käyttö Varastointi/kuljetus C (elektroniikka) C Sallittu ympäristön kosteus <90 % suht kost (ei-kondensoituva) Tuotestandardit Sähkömagneettinen yhteensopivuus Häiriönsieto Häiriöpäästöt EN EN , EN merkintä EMC-direktiivin mukaan 89/336/EEC Valmistusaineet Painekotelo nikkelöityä messinkiä Anturin kotelo Kaapeliläpivienti Kalvo Asennusteline Asennussarja AQB511 Paino Pakkauksen kanssa 0,86 kg muovia (ABS ilman lasikuitua) polystyreeniä EPDM-kumia sinkittyä terästä katso "Lisävarusteet" HVAC Products

5 Kytkentäkaavio G U M Käyttöjännite 24 VAC tai 2030 VDC Lähtöviesti 010 VDC (referenssipiste GND) GND Mittapiirrokset Asennusteline G 1/ ø 5, ,8 ø 65 G 1/ Mitat mm 5/6 HVAC Products

6 6/ Siemens Osakeyhtiö Oikeus muutoksiin pidätetään HVAC Products
