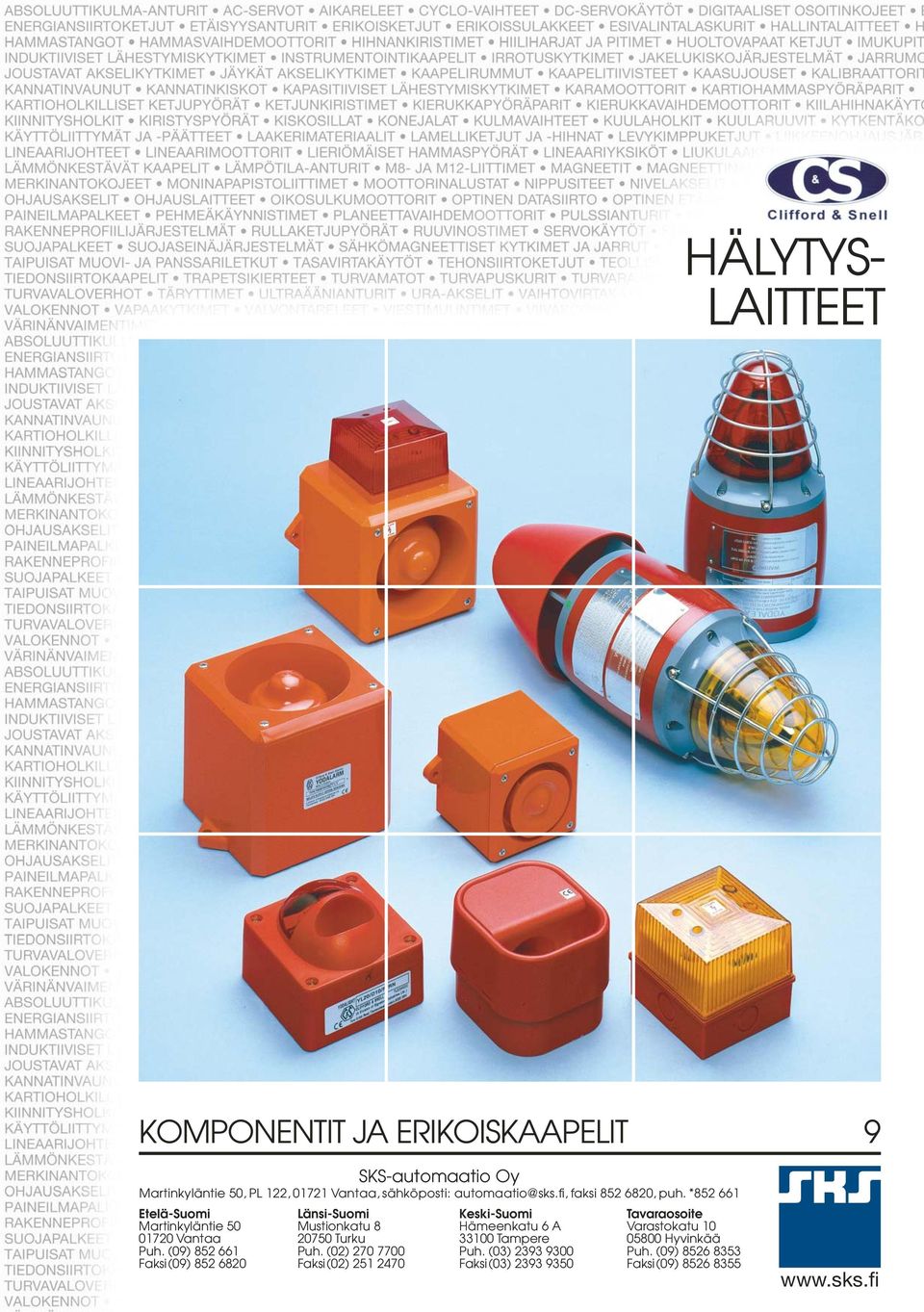

1 HÄLYTYS- LAITTEET KOMPONENTIT JA ERIKOISKAAPELIT 9 SKS-automaatio Oy Martinkyläntie 50, PL 122, Vantaa, sähköposti: automaatio@sks.fi, faksi , puh. * Etelä-Suomi Martinkyläntie Vantaa Puh. (09) Faksi(09) Länsi-Suomi Mustionkatu Turku Puh. (02) Faksi(02) Keski-Suomi Hämeenkatu 6 A Tampere Puh. (03) Faksi(03) Tavaraosoite Varastokatu Hyvinkää Puh. (09) Faksi(09)

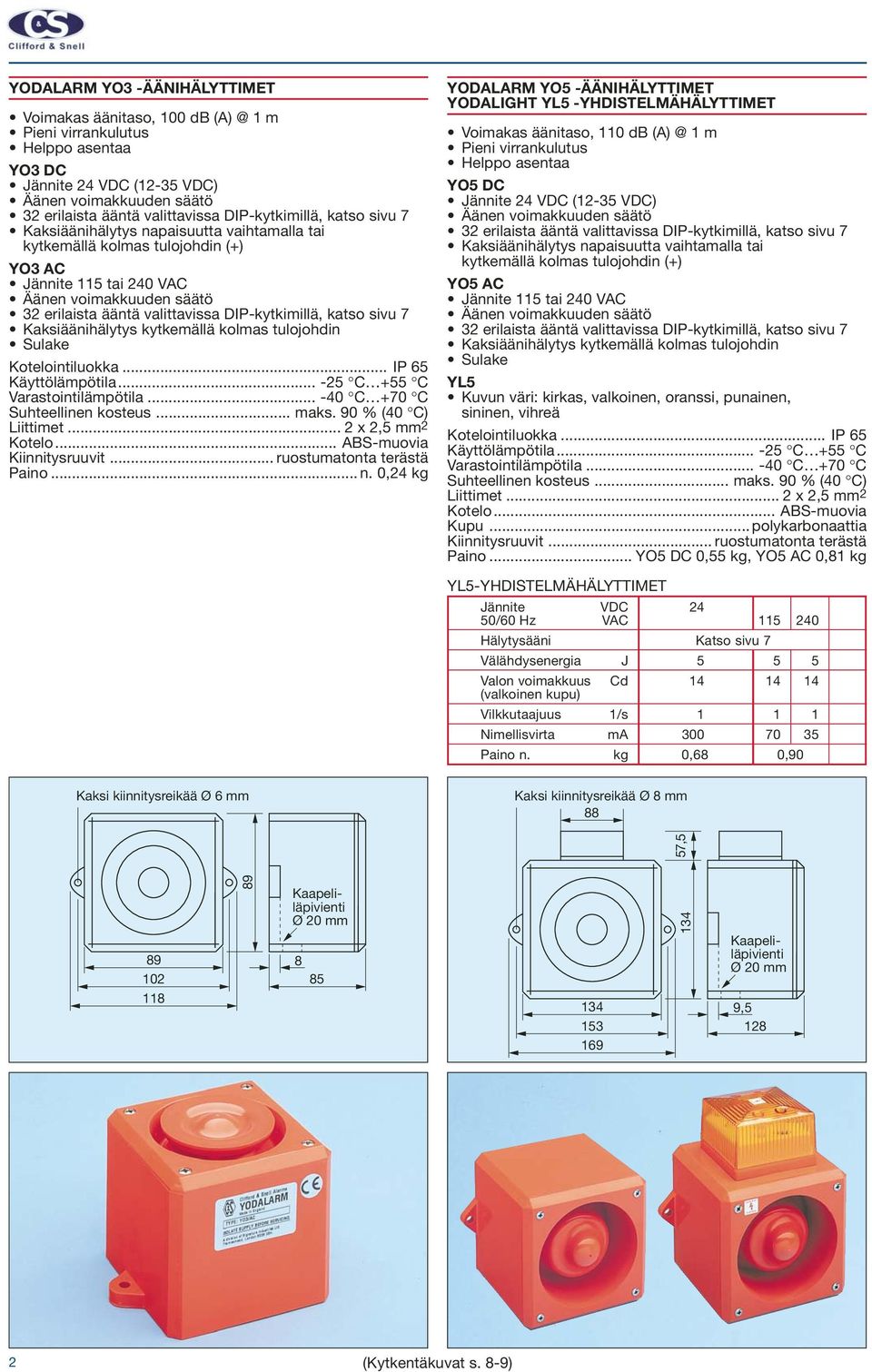

2 ,5 YODALARM YO3 -ÄÄNIHÄLYTTIMET Voimakas äänitaso, 100 db 1 m YO3 DC Äänen voimakkuuden säätö Kaksiäänihälytys napaisuutta vaihtamalla tai kytkemällä kolmas tulojohdin (+) YO3 AC Jännite 115 tai 240 VAC Äänen voimakkuuden säätö Kaksiäänihälytys kytkemällä kolmas tulojohdin Sulake Käyttölämpötila C +55 C Paino... n. 0,24 kg YODALARM YO5 -ÄÄNIHÄLYTTIMET YODALIGHT YL5 -YHDISTELMÄHÄLYTTIMET Voimakas äänitaso, 110 db 1 m YO5 DC Äänen voimakkuuden säätö Kaksiäänihälytys napaisuutta vaihtamalla tai kytkemällä kolmas tulojohdin (+) YO5 AC Jännite 115 tai 240 VAC Äänen voimakkuuden säätö Kaksiäänihälytys kytkemällä kolmas tulojohdin Sulake YL5 Kuvun väri: kirkas, valkoinen, oranssi, punainen, sininen, vihreä Käyttölämpötila C +55 C Paino... YO5 DC 0,55 kg, YO5 AC 0,81 kg YL5-YHDISTELMÄHÄLYTTIMET Jännite VDC 24 50/60 Hz VAC Hälytysääni Katso sivu 7 Välähdysenergia J Valon voimakkuus Cd Vilkkutaajuus 1/s Nimellisvirta ma Paino n. kg 0,68 0,90 Kaksi kiinnitysreikää Ø 6 mm Kaksi kiinnitysreikää Ø 8 mm Kaapeliläpivienti Ø 20 mm Kaapeliläpivienti Ø 20 mm 9, (Kytkentäkuvat s. 8-9)

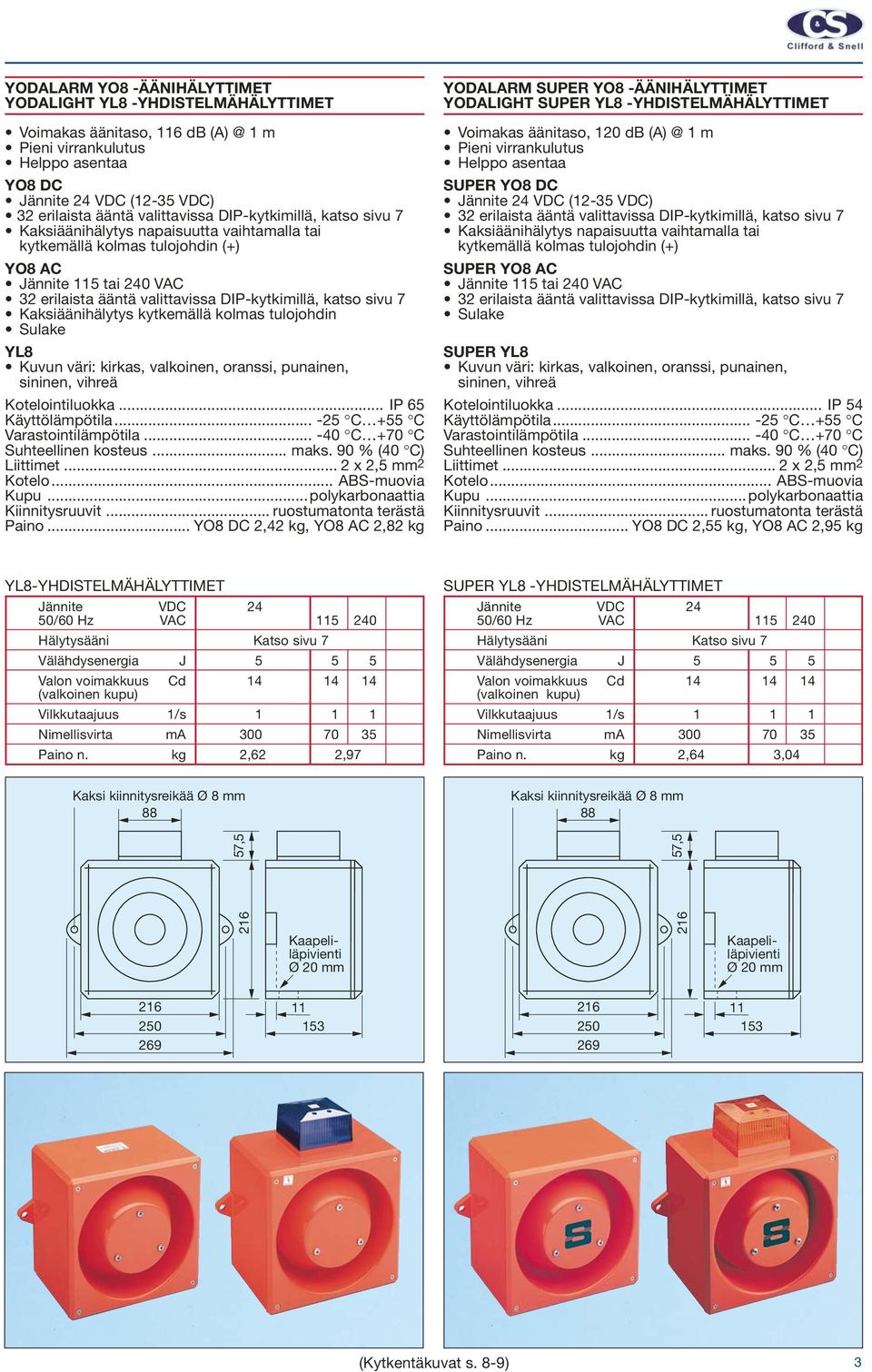

3 ,5 57,5 YODALARM YO8 -ÄÄNIHÄLYTTIMET YODALIGHT YL8 -YHDISTELMÄHÄLYTTIMET Voimakas äänitaso, 116 db 1 m YO8 DC Kaksiäänihälytys napaisuutta vaihtamalla tai kytkemällä kolmas tulojohdin (+) YO8 AC Jännite 115 tai 240 VAC Kaksiäänihälytys kytkemällä kolmas tulojohdin Sulake YL8 Kuvun väri: kirkas, valkoinen, oranssi, punainen, sininen, vihreä Käyttölämpötila C +55 C Kotelo... ABS-muovia Paino... YO8 DC 2,42 kg, YO8 AC 2,82 kg YODALARM SUPER YO8 -ÄÄNIHÄLYTTIMET YODALIGHT SUPER YL8 -YHDISTELMÄHÄLYTTIMET Voimakas äänitaso, 120 db 1 m SUPER YO8 DC Kaksiäänihälytys napaisuutta vaihtamalla tai kytkemällä kolmas tulojohdin (+) SUPER YO8 AC Jännite 115 tai 240 VAC Sulake SUPER YL8 Kuvun väri: kirkas, valkoinen, oranssi, punainen, sininen, vihreä Kotelointiluokka... IP 54 Käyttölämpötila C +55 C Paino... YO8 DC 2,55 kg, YO8 AC 2,95 kg YL8-YHDISTELMÄHÄLYTTIMET Jännite VDC 24 50/60 Hz VAC Hälytysääni Katso sivu 7 Välähdysenergia J Valon voimakkuus Cd Vilkkutaajuus 1/s Nimellisvirta ma Paino n. kg 2,62 2,97 SUPER YL8 -YHDISTELMÄHÄLYTTIMET Jännite VDC 24 50/60 Hz VAC Hälytysääni Katso sivu 7 Välähdysenergia J Valon voimakkuus Cd Vilkkutaajuus 1/s Nimellisvirta ma Paino n. kg 2,64 3,04 Kaksi kiinnitysreikää Ø 8 mm Kaksi kiinnitysreikää Ø 8 mm Kaapeliläpivienti Ø 20 mm Kaapeliläpivienti Ø 20 mm (Kytkentäkuvat s. 8-9) 3

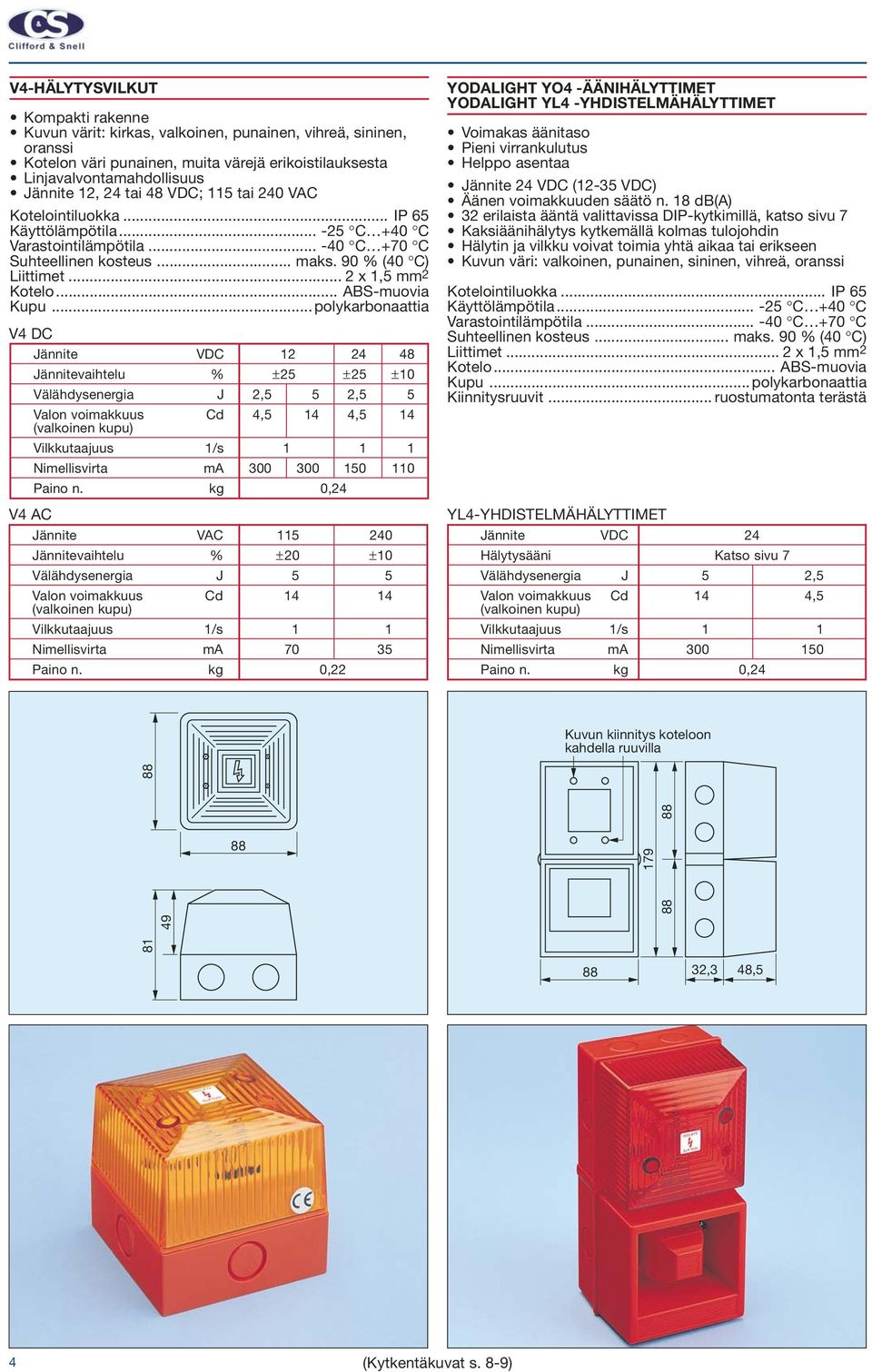

4 V4-HÄLYTYSVILKUT Kompakti rakenne Kuvun värit: kirkas, valkoinen, punainen, vihreä, sininen, oranssi Kotelon väri punainen, muita värejä erikoistilauksesta Linjavalvontamahdollisuus Jännite 12, 24 tai 48 VDC; 115 tai 240 VAC Käyttölämpötila C +40 C Liittimet... 2 x 1,5 mm2 V4 DC Jännite VDC Jännitevaihtelu % ±25 ±25 ±10 Välähdysenergia J 2,5 5 2,5 5 Valon voimakkuus Cd 4,5 14 4,5 14 V4 AC Vilkkutaajuus 1/s Nimellisvirta ma Paino n. kg 0,24 Jännite VAC Jännitevaihtelu % ±20 ±10 Välähdysenergia J 5 5 Valon voimakkuus Cd Vilkkutaajuus 1/s 1 1 Nimellisvirta ma Paino n. kg 0,22 YODALIGHT YO4 -ÄÄNIHÄLYTTIMET YODALIGHT YL4 -YHDISTELMÄHÄLYTTIMET Voimakas äänitaso Äänen voimakkuuden säätö n. 18 db(a) Kaksiäänihälytys kytkemällä kolmas tulojohdin Hälytin ja vilkku voivat toimia yhtä aikaa tai erikseen Kuvun väri: valkoinen, punainen, sininen, vihreä, oranssi Käyttölämpötila C +40 C Liittimet... 2 x 1,5 mm2 YL4-YHDISTELMÄHÄLYTTIMET Jännite VDC 24 Hälytysääni Katso sivu 7 Välähdysenergia J 5 2,5 Valon voimakkuus Cd 14 4,5 Vilkkutaajuus 1/s 1 1 Nimellisvirta ma Paino n. kg 0,24 Kuvun kiinnitys koteloon kahdella ruuvilla ,3 48,5 4 (Kytkentäkuvat s. 8-9)

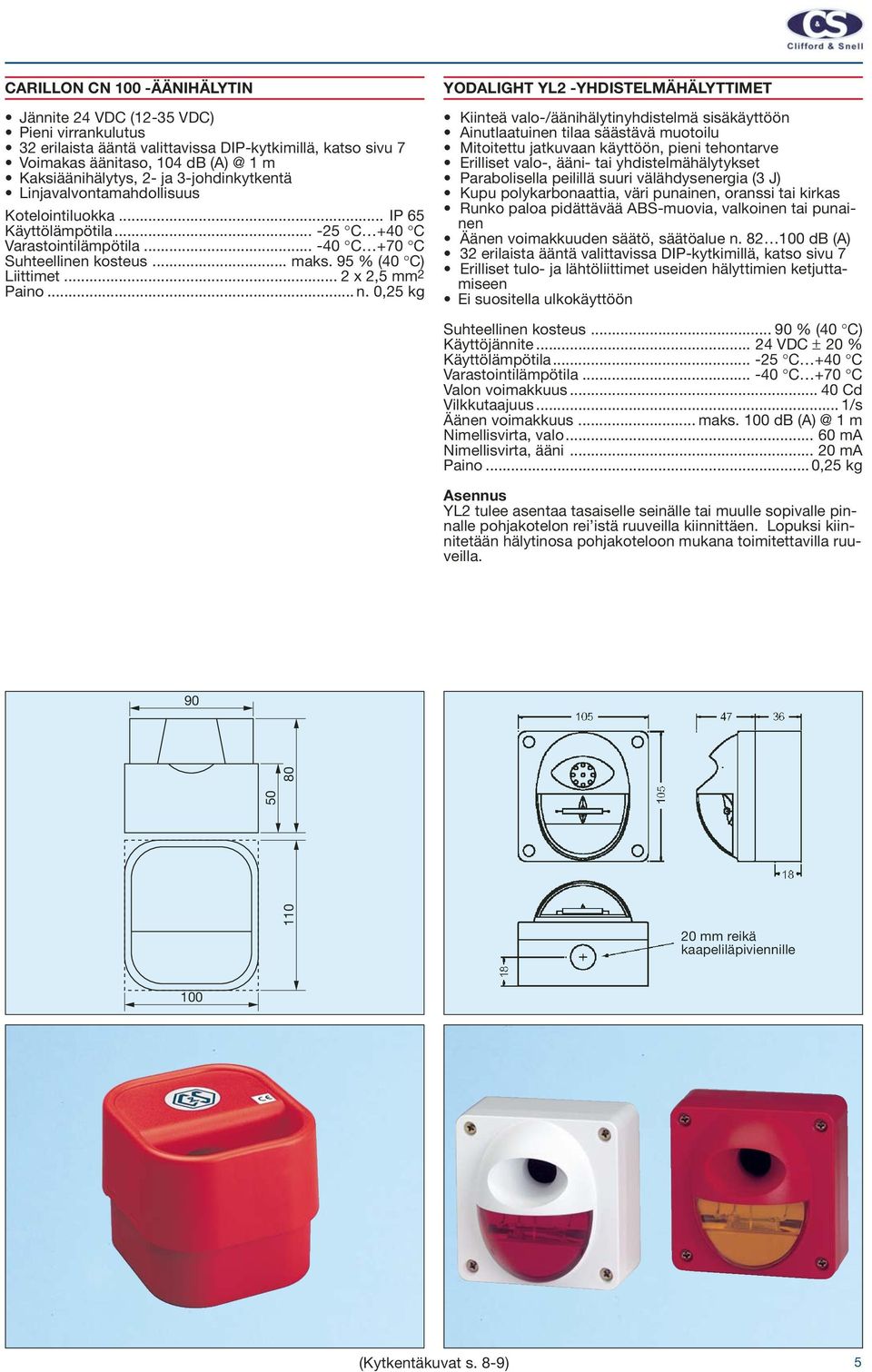

5 CARILLON CN 100 -ÄÄNIHÄLYTIN Voimakas äänitaso, 104 db 1 m Kaksiäänihälytys, 2- ja 3-johdinkytkentä Linjavalvontamahdollisuus Käyttölämpötila C +40 C Suhteellinen kosteus... maks. 95 % (40 C) Paino... n. 0,25 kg YODALIGHT YL2 -YHDISTELMÄHÄLYTTIMET Kiinteä valo-/äänihälytinyhdistelmä sisäkäyttöön Ainutlaatuinen tilaa säästävä muotoilu Mitoitettu jatkuvaan käyttöön, pieni tehontarve Erilliset valo-, ääni- tai yhdistelmähälytykset Parabolisella peilillä suuri välähdysenergia (3 J) Kupu polykarbonaattia, väri punainen, oranssi tai kirkas Runko paloa pidättävää ABS-muovia, valkoinen tai punainen Äänen voimakkuuden säätö, säätöalue n db (A) Erilliset tulo- ja lähtöliittimet useiden hälyttimien ketjuttamiseen Ei suositella ulkokäyttöön Suhteellinen kosteus % (40 C) Käyttöjännite VDC ± 20 % Käyttölämpötila C +40 C Valon voimakkuus Cd Vilkkutaajuus... 1/s Äänen voimakkuus... maks. 100 db 1 m Nimellisvirta, valo ma Nimellisvirta, ääni ma Paino... 0,25 kg Asennus YL2 tulee asentaa tasaiselle seinälle tai muulle sopivalle pinnalle pohjakotelon rei istä ruuveilla kiinnittäen. Lopuksi kiinnitetään hälytinosa pohjakoteloon mukana toimitettavilla ruuveilla mm reikä kaapeliläpiviennille 100 (Kytkentäkuvat s. 8-9) 5

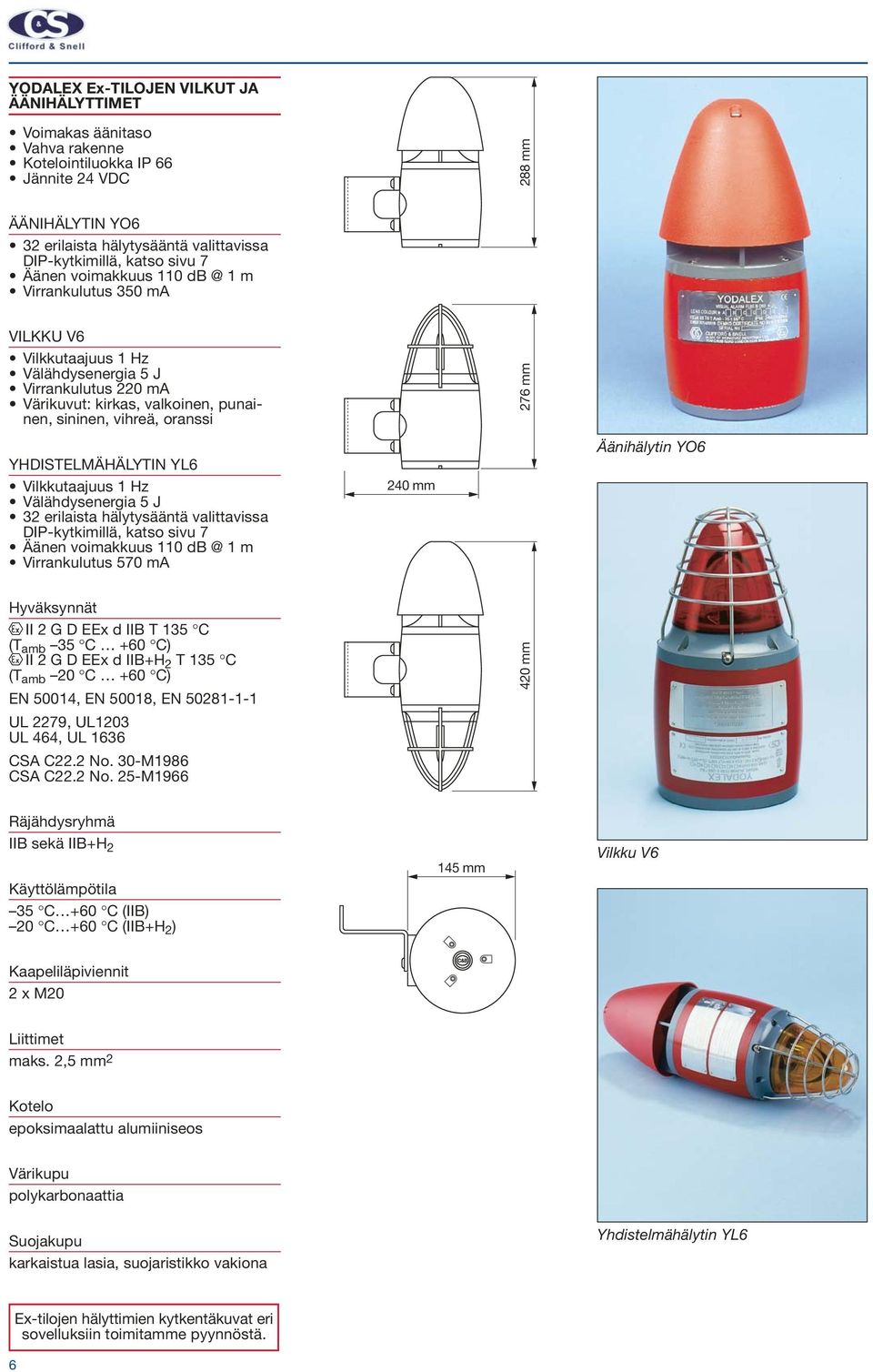

6 YODALEX Ex-TILOJEN VILKUT JA ÄÄNIHÄLYTTIMET Voimakas äänitaso Vahva rakenne Kotelointiluokka IP 66 Jännite 24 VDC ÄÄNIHÄLYTIN YO6 32 erilaista hälytysääntä valittavissa DIP-kytkimillä, katso sivu 7 Äänen voimakkuus m Virrankulutus 350 ma VILKKU V6 Vilkkutaajuus 1 Hz Välähdysenergia 5 J Virrankulutus 220 ma Värikuvut: kirkas, valkoinen, punainen, sininen, vihreä, oranssi YHDISTELMÄHÄLYTIN YL6 Vilkkutaajuus 1 Hz Välähdysenergia 5 J 32 erilaista hälytysääntä valittavissa DIP-kytkimillä, katso sivu 7 Äänen voimakkuus m Virrankulutus 570 ma Hyväksynnät II 2 G D EEx d IIB T 135 C (T amb 35 C +60 C) II 2 G D EEx d IIB+H 2 T 135 C (T amb 20 C +60 C) EN 50014, EN 50018, EN UL 2279, UL1203 UL 464, UL 1636 CSA C22.2 No. 30-M1986 CSA C22.2 No. 25-M mm 420 mm 276 mm 2 mm Äänihälytin YO6 Räjähdysryhmä IIB sekä IIB+H 2 Käyttölämpötila 35 C +60 C (IIB) 20 C +60 C (IIB+H 2 ) 145 mm Vilkku V6 Kaapeliläpiviennit 2 x M20 Liittimet maks. 2,5 mm2 Kotelo epoksimaalattu alumiiniseos Värikupu polykarbonaattia Suojakupu karkaistua lasia, suojaristikko vakiona Yhdistelmähälytin YL6 6 Ex-tilojen hälyttimien kytkentäkuvat eri sovelluksiin toimitamme pyynnöstä.

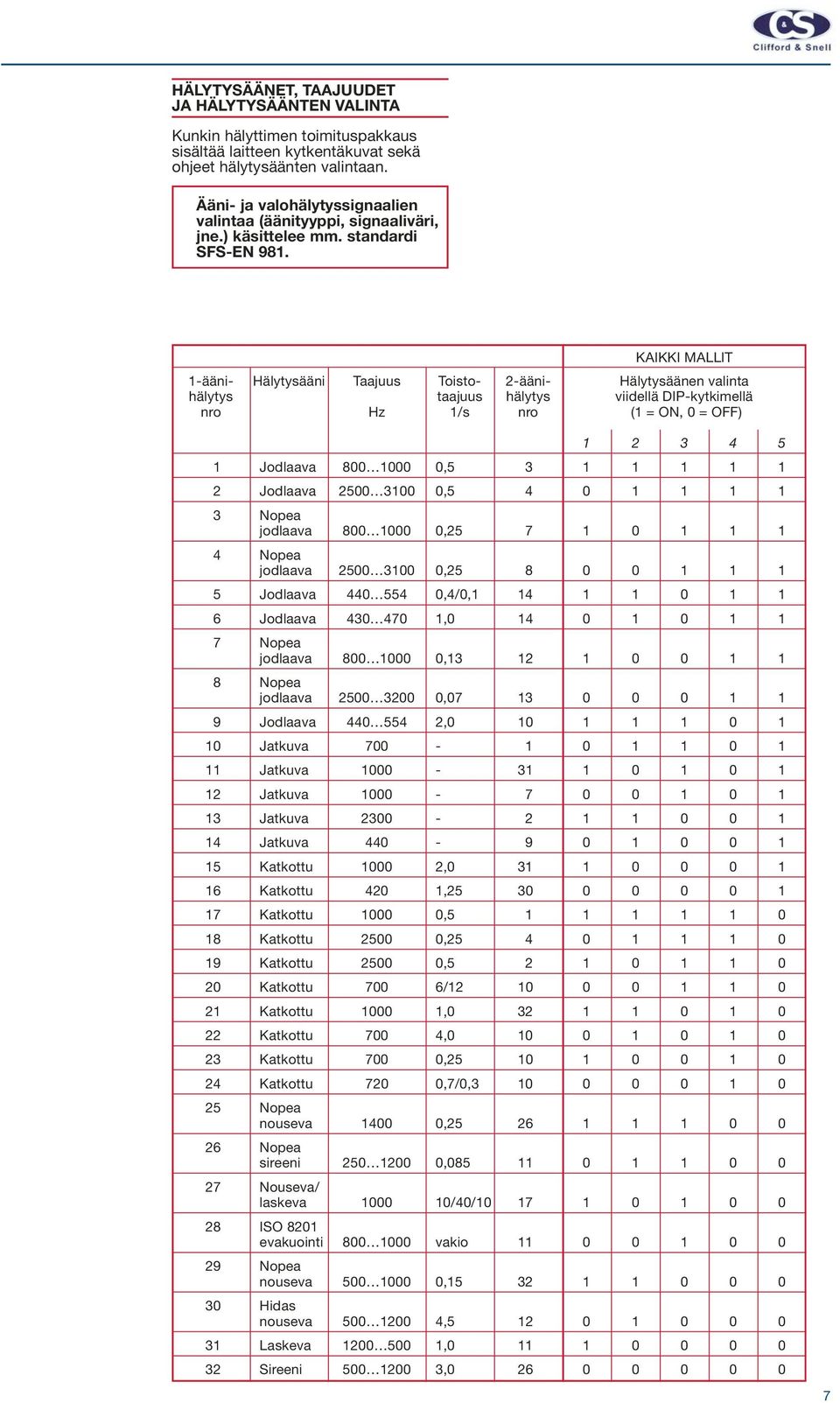

7 HÄLYTYSÄÄNET, TAAJUUDET JA HÄLYTYSÄÄNTEN VALINTA Kunkin hälyttimen toimituspakkaus sisältää laitteen kytkentäkuvat sekä ohjeet hälytysäänten valintaan. Ääni- ja valohälytyssignaalien valintaa (äänityyppi, signaaliväri, jne.) käsittelee mm. standardi SFS-EN 981. KAIKKI MALLIT 1-ääni- Hälytysääni Taajuus Toisto- 2-ääni- Hälytysäänen valinta hälytys taajuus hälytys viidellä DIP-kytkimellä nro Hz 1/s nro (1 = ON, 0 = OFF) Jodlaava , Jodlaava , Nopea jodlaava , Nopea jodlaava , Jodlaava ,4/0, Jodlaava , Nopea jodlaava , Nopea jodlaava , Jodlaava , Jatkuva Jatkuva Jatkuva Jatkuva Jatkuva Katkottu , Katkottu 420 1, Katkottu , Katkottu , Katkottu , Katkottu 700 6/ Katkottu , Katkottu 700 4, Katkottu 700 0, Katkottu 720 0,7/0, Nopea nouseva , Nopea sireeni , Nouseva/ laskeva /40/ ISO 8201 evakuointi vakio Nopea nouseva , Hidas nouseva , Laskeva , Sireeni ,

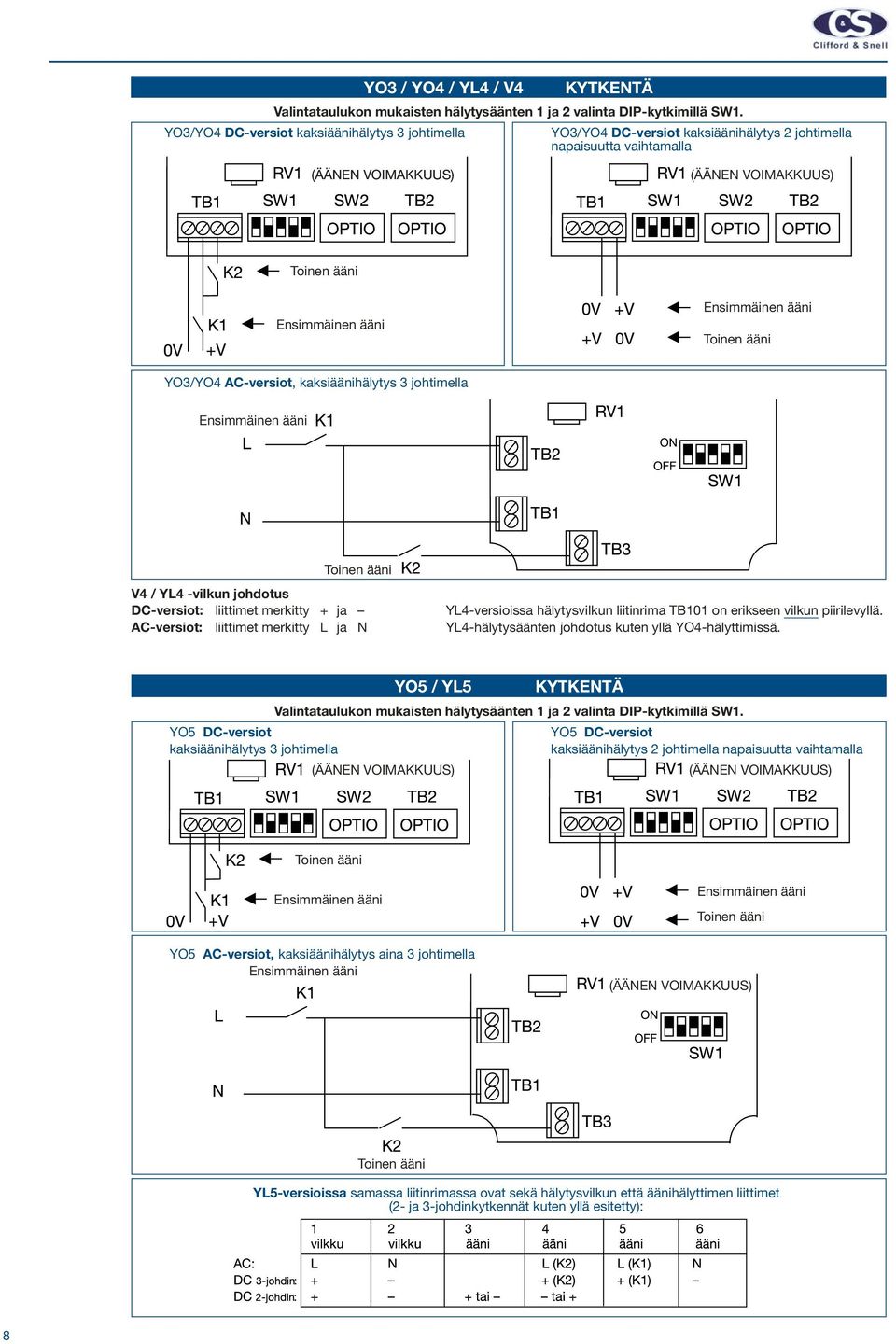

8 YO3 / YO4 / YL4 / V4 Valintataulukon mukaisten hälytysäänten 1 ja 2 valinta DIP-kytkimillä SW1. YO3/YO4 DC-versiot kaksiäänihälytys 3 johtimella KYTKENTÄ YO3/YO4 DC-versiot kaksiäänihälytys 2 johtimella napaisuutta vaihtamalla YO3/YO4 AC-versiot, kaksiäänihälytys 3 johtimella V4 / YL4 -vilkun johdotus DC-versiot: liittimet merkitty + ja AC-versiot: liittimet merkitty L ja N YL4-versioissa hälytysvilkun liitinrima TB101 on erikseen vilkun piirilevyllä. YL4-hälytysäänten johdotus kuten yllä YO4-hälyttimissä. YO5 / YL5 KYTKENTÄ Valintataulukon mukaisten hälytysäänten 1 ja 2 valinta DIP-kytkimillä SW1. YO5 DC-versiot kaksiäänihälytys 3 johtimella YO5 DC-versiot kaksiäänihälytys 2 johtimella napaisuutta vaihtamalla YO5 AC-versiot, kaksiäänihälytys aina 3 johtimella YL5-versioissa samassa liitinrimassa ovat sekä hälytysvilkun että äänihälyttimen liittimet (2- ja 3-johdinkytkennät kuten yllä esitetty): 8

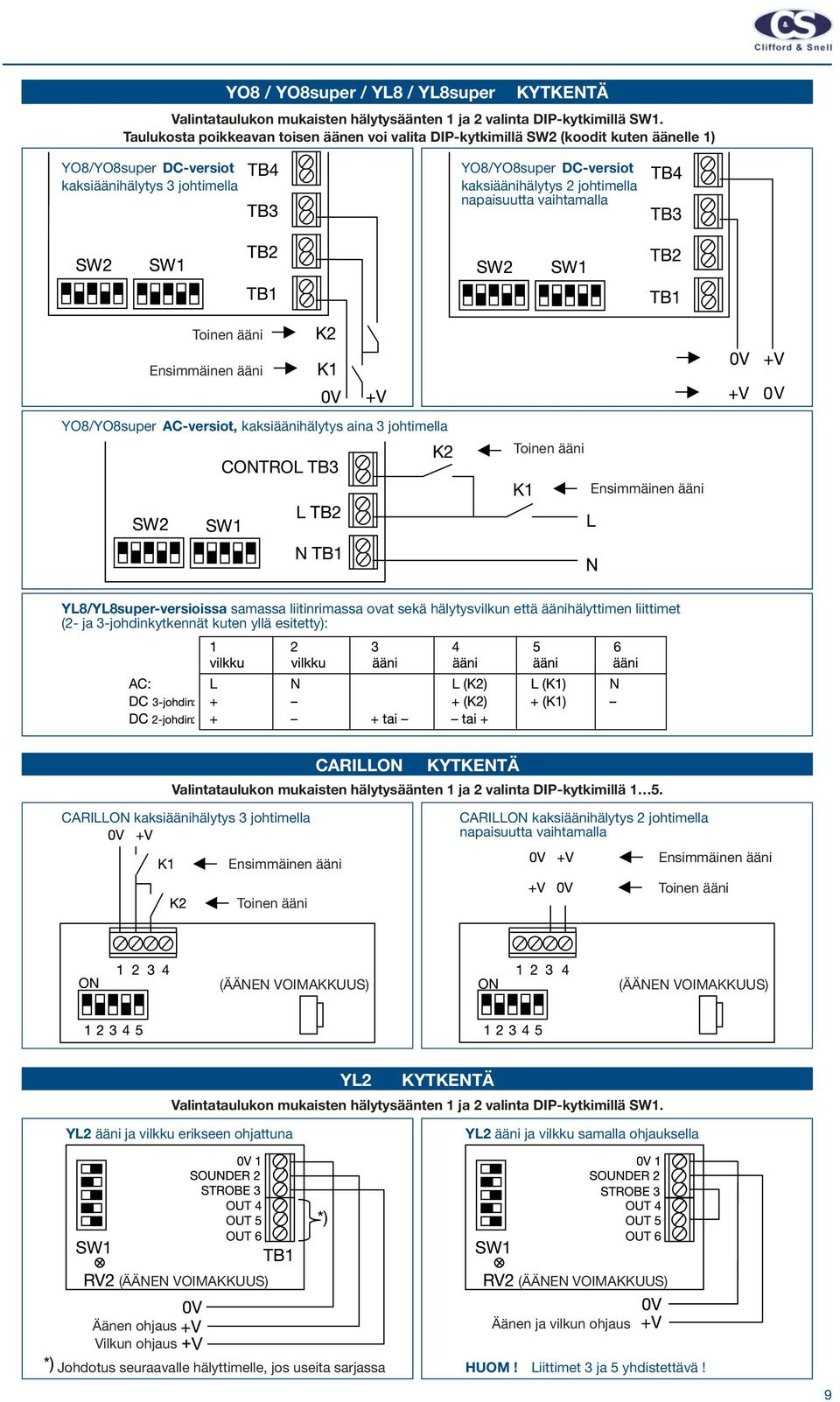

9 YO8 / YO8super / YL8 / YL8super KYTKENTÄ Valintataulukon mukaisten hälytysäänten 1 ja 2 valinta DIP-kytkimillä SW1. Taulukosta poikkeavan toisen äänen voi valita DIP-kytkimillä SW2 (koodit kuten äänelle 1) YO8/YO8super DC-versiot kaksiäänihälytys 3 johtimella YO8/YO8super DC-versiot kaksiäänihälytys 2 johtimella napaisuutta vaihtamalla V YO8/YO8super AC-versiot, kaksiäänihälytys aina 3 johtimella YL8/YL8super-versioissa samassa liitinrimassa ovat sekä hälytysvilkun että äänihälyttimen liittimet (2- ja 3-johdinkytkennät kuten yllä esitetty): CARILLON KYTKENTÄ Valintataulukon mukaisten hälytysäänten 1 ja 2 valinta DIP-kytkimillä 1 5. CARILLON kaksiäänihälytys 3 johtimella CARILLON kaksiäänihälytys 2 johtimella napaisuutta vaihtamalla YL2 KYTKENTÄ Valintataulukon mukaisten hälytysäänten 1 ja 2 valinta DIP-kytkimillä SW1. YL2 ääni ja vilkku erikseen ohjattuna YL2 ääni ja vilkku samalla ohjauksella Äänen ohjaus Vilkun ohjaus Äänen ja vilkun ohjaus Johdotus seuraavalle hälyttimelle, jos useita sarjassa HUOM! Liittimet 3 ja 5 yhdistettävä! 9
