1 Labkotec Oy Myllyhaantie PIRKKALA Vaihde: Fax: Internet: 1/7 SET/TSH2 ja SET/TSHS2 Kapasitiiviset anturit Copyright 2013 Labkotec Oy Varaamme oikeuden muutoksiin

2 SISÄLLYSLUETTELO 1 YLEISTÄ KYTKENNÄT JA ASENNUS TOIMIPISTEEN ASETTELU HUOLTO JA KORJAUS TEKNISET TIEDOT... 6 SYMBOLIEN MERKITYS Varoitus / Huomio Huomioitava erityisesti räjähdysvaarallisten tilojen asennuksissa Kuva 1. SET/TSH2 ja SET/TSHS2 mittapiirrokset Copyright 2013 Labkotec Oy 2/7 Varaamme oikeuden muutoksiin

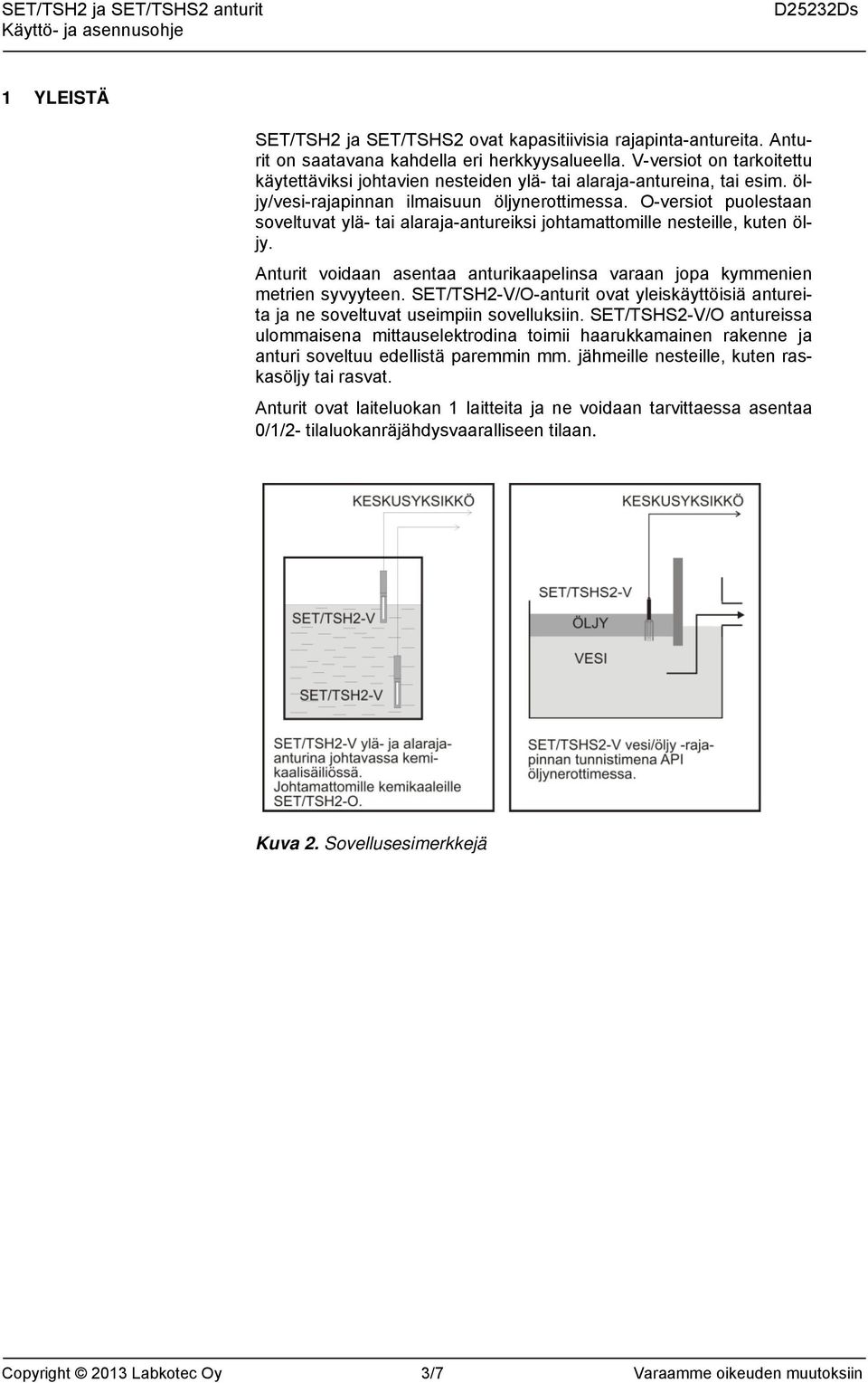

3 1 YLEISTÄ SET/TSH2 ja SET/TSHS2 ovat kapasitiivisia rajapinta-antureita. Anturit on saatavana kahdella eri herkkyysalueella. V-versiot on tarkoitettu käytettäviksi johtavien nesteiden ylä- tai alaraja-antureina, tai esim. öljy/vesi-rajapinnan ilmaisuun öljynerottimessa. O-versiot puolestaan soveltuvat ylä- tai alaraja-antureiksi johtamattomille nesteille, kuten öljy. Anturit voidaan asentaa anturikaapelinsa varaan jopa kymmenien metrien syvyyteen. SET/TSH2-V/O-anturit ovat yleiskäyttöisiä antureita ja ne soveltuvat useimpiin sovelluksiin. SET/TSHS2-V/O antureissa ulommaisena mittauselektrodina toimii haarukkamainen rakenne ja anturi soveltuu edellistä paremmin mm. jähmeille nesteille, kuten raskasöljy tai rasvat. Anturit ovat laiteluokan 1 laitteita ja ne voidaan tarvittaessa asentaa 0/1/2- tilaluokanräjähdysvaaralliseen tilaan. Kuva 2. Sovellusesimerkkejä Copyright 2013 Labkotec Oy 3/7 Varaamme oikeuden muutoksiin

4 2 KYTKENNÄT JA ASENNUS Anturi asennetaan säiliön katosta anturikaapelinsa varaan tai se kierretään säiliön kattoon kiinnitettyyn 3/4" sisäkierteellä varustettuun putkeen, jolloin vältetään anturin heiluminen nesteen pyörteillessä. SET/TSH(S)2-V/O:ssa on suojavaipalla varustettu 3-johdinkaapeli. Kaapelin numeroidut johtimet 1 ja 2 kytketään keskusyksikön vastaaviin napoihin (1 = +, 2 = -). Johdin nro. 3 kytketään potentiaalintasaukseen yhdessä kaapelin suojavaipan kanssa. Kaapelin voi tarvittaessa lyhentää tai kytkentärasian avulla jatkaa. Ex-sovelluksissa on huomioitava keskusyksikön käyttö- ja asennusohje, sekä asiaankuuluvat standardit IEC/EN luonnostaan vaarattomat sähköjärjestelmät i IEC/EN asennukset räjähdysvaarallisessa tilassa. Kuva 3. Kytkentäesimerkki Copyright 2013 Labkotec Oy 4/7 Varaamme oikeuden muutoksiin

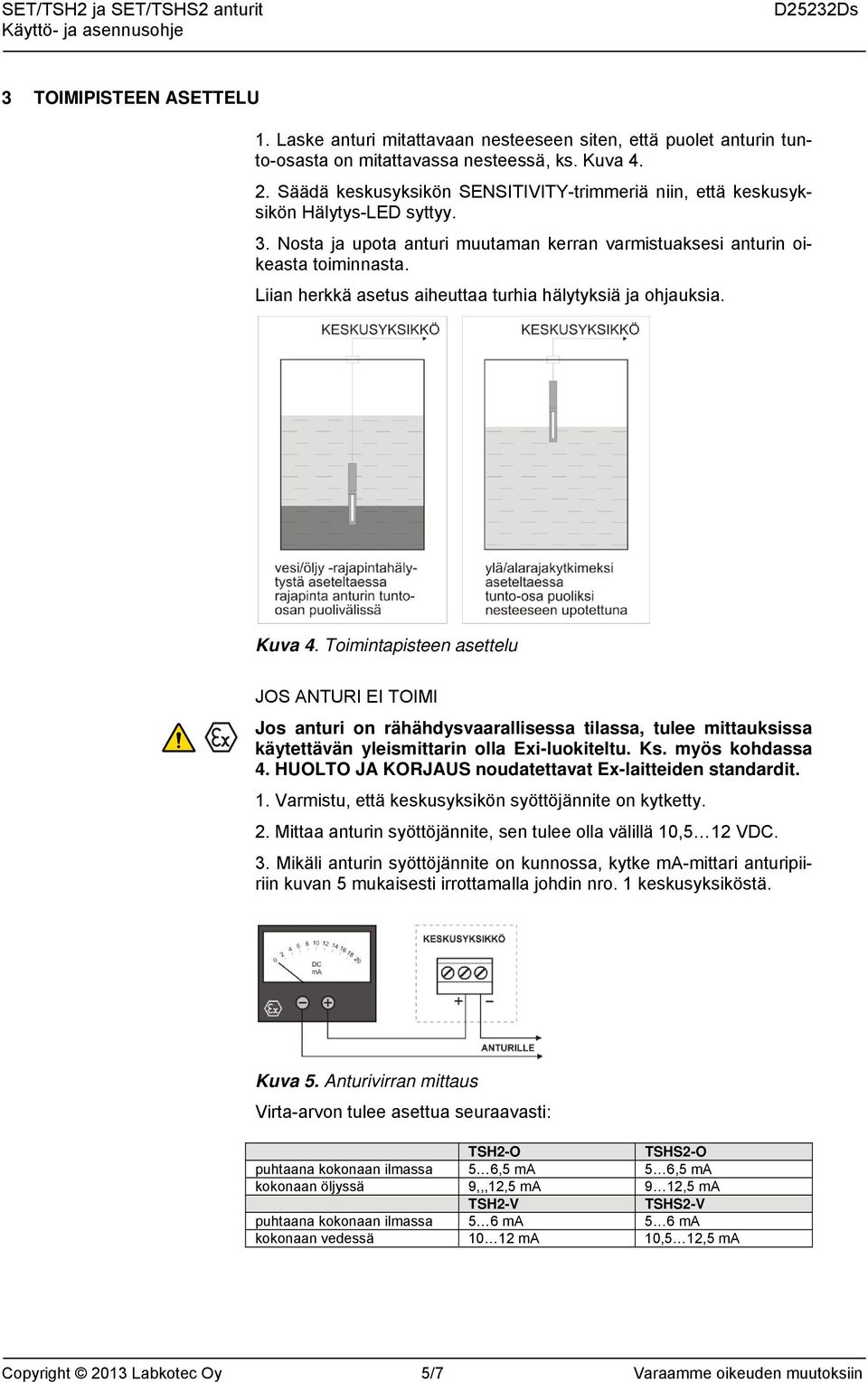

5 3 TOIMIPISTEEN ASETTELU 1. Laske anturi mitattavaan nesteeseen siten, että puolet anturin tunto-osasta on mitattavassa nesteessä, ks. Kuva Säädä keskusyksikön SENSITIVITY-trimmeriä niin, että keskusyksikön Hälytys-LED syttyy. 3. Nosta ja upota anturi muutaman kerran varmistuaksesi anturin oikeasta toiminnasta. Liian herkkä asetus aiheuttaa turhia hälytyksiä ja ohjauksia. Kuva 4. Toimintapisteen asettelu JOS ANTURI EI TOIMI Jos anturi on rähähdysvaarallisessa tilassa, tulee mittauksissa käytettävän yleismittarin olla Exi-luokiteltu. Ks. myös kohdassa 4. HUOLTO JA KORJAUS noudatettavat Ex-laitteiden standardit. 1. Varmistu, että keskusyksikön syöttöjännite on kytketty. 2. Mittaa anturin syöttöjännite, sen tulee olla välillä 10,5 12 VDC. 3. Mikäli anturin syöttöjännite on kunnossa, kytke ma-mittari anturipiiriin kuvan 5 mukaisesti irrottamalla johdin nro. 1 keskusyksiköstä. Kuva 5. Anturivirran mittaus Virta-arvon tulee asettua seuraavasti: TSH2-O TSHS2-O puhtaana kokonaan ilmassa 5 6,5 ma 5 6,5 ma kokonaan öljyssä 9,,,12,5 ma 9 12,5 ma TSH2-V TSHS2-V puhtaana kokonaan ilmassa 5 6 ma 5 6 ma kokonaan vedessä ma 10,5 12,5 ma Copyright 2013 Labkotec Oy 5/7 Varaamme oikeuden muutoksiin

6 4 HUOLTO JA KORJAUS Anturi on puhdistettava ja testattava aina kaivon tyhjennyksen ja vuosihuollon yhteydessä. Puhdistuksessa voidaan tarvittaessa käyttää mietoa pesuainetta (esim. astianpesuainetta) ja pesuharjaa. Anturivaurion sattuessa anturi tulee vaihtaa uuteen. Huolto-, tarkastus- ja korjaustoimien yhteydessä tulee noudattaa Ex-laitteiden tarkastusta ja huoltoa käsittelevien standardien IEC/EN ja IEC/EN ohjeita. 5 TEKNISET TIEDOT SET/TSH(S)2 anturi Keskusyksiköt Kaapelointi Lämpötila Materiaalit Käyttö Turvallisuus EMC Emissio (päästöt) Immuniteetti (sieto) IP-luokitus Anturi Kytkentärasia Ex-luokitus ATEX Labkotec SET-keskusyksiköt Öljynkestävä suojavaipalla varustettu instrumentointikaapeli 3x0.5 mm 2. Vakiopituus 5 m, muut pituudet tilauksen mukaan. Kaapelia voidaan tarvittaessa jatkaa, ks. keskusyksikön käyttö- ja asennusohje. Kaapelin max. parivastus 75 Ω. -25 C +60 C -25 C +70 C AISI 316, Teflon, NBR-tiiviste IEC/EN IEC/EN IP68 IP67 II 1 G VTT 03 ATEX 024X Ex ia IIB T5 Ga Erityisehdot (X) Ta = -25 C +70 C Mahdollinen anturikaapelin jatkaminen potentiaalintasaukseen kytketyllä LJB2/LJB kytkentärasialla Liityntäarvot Ui = 18 V I = 66 ma Pi = 297 mw Ci = 3 nf Li = 30 µh Toimintaperiaate Valmistusvuosi: Ks. sarjanumero tyyppikilvestä Kapasitiivinen xxx x xxxxx xx YY x jossa YY = valmistusvuosi (esim. 13 = 2013) Copyright 2013 Labkotec Oy 6/7 Varaamme oikeuden muutoksiin
