SATRON VV painelähetin

Transkriptio

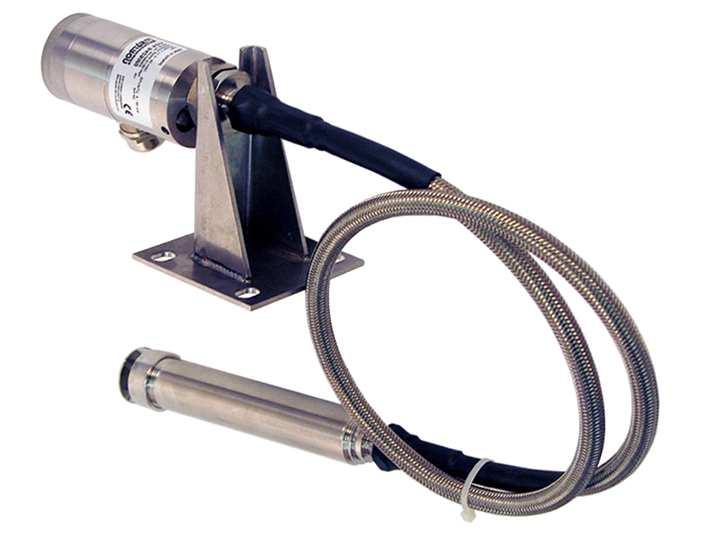

1 M2, revisio kuuluu V-lähetinperheeseen, jonka lähettimissä yhdistyvät sekä analogisten että Smart-lähettimien ominaisuudet. SATRON VV painelähetin on kaksijohdinlähetin (2W), joka soveltuu alueille 0-1,4 kpa...0-0,5 MPa. soveltuu maa- ja kalliosäiliöiden sekä avokanavien ja laivatankkien pinnankorkeuden mittauksiin. SATRON VV painelähettimiä voidaan käyttää myös korrosoivissa olosuhteissa ja likaavien aineiden mittauksissa. Mitattavan nesteen pinnalla oleva vaahto ei häiritse mittausta. SATRON VV ei vaadi paineilmasyöttöä. Lähettimessä on pietsoresistiivinen mittausanturi. Alueviritettävyys on 50:1 tyypillä VV5. Lähettimen digitaalinen tiedonsiirto on HART protokollan mukainen. TEKNINEN ERITTELY Mittausalue ja alueenleveys Ks. valintataulukko Alkupisteen ja mittausalueen viritys Alkupisteen viritys: Viritetty alueenleveys voidaan vapaasti sijoittaa määritellylle mittausalueelle halutun option mukaisesti käyttäen säätöakseleita (analogiaoptio), lähettimen omia näppäimiä (näyttöoptio), HART 275/75 - käyttäjäliityntää. Vaimennus Portaattomasti säädettävissä 0, s. Lämpötilarajat Prosessi: C Ympäristö: C Kuljetus ja varastointi: C. Näytön toimintalämpötila: ºC, (ei vaikutusta lähettimen toimintaan) Erittäin vaativissa olosuhteissa suositellaan laitekotelon käyttöä. Painerajat Min. ja maks. prosessipaine; ks. oheiset taulukot Lähtöviesti 2-johdin (2W), 4-20 ma, käyttäjän ohjelmoitavissa: linearisoitu, juurrettu tai käänteinen signaali tai käyttäjän määrittämä siirtofunktio (16 pistettä) Syöttöjännite ja kuormitettavuus Ks. oheinen kuva ma lähtö: 12-5 VDC.. Kosteusrajat % RH; kondensoituneen veden jäätymistä vertailupainekanavistoon ei sallita. SUORITUSARVOT Testattuna IEC mukaan: Referenssiolosuhteet, määritelty alueenleveys, ei alueensiirtoa, AISI16L-kalvo,silikoniöljytäyttö. Tarkkuus ±0,05 % viritetystä mittausalueesta (alueenleveys 1:1-5:1 /maks.alue). Mittausalueilla 5:1-50:1: maks.alueenleveys ±[0,01+0,012 x ( viritetty alueenleveys )]% viritetystä alueenleveydestä (sisältää epälineaarisuuden, hystereesin ja toistuvuuden) Pitkäaikaisstabiilisuus ±0,1 %/maks. mittausalueesta/12 kk 1) Prosessiaineen kanssa kosketuksissa olevat osat. Lämpötilan vaikutus kompensoidulla lämpötila-alueella Alkupisteen ja alueenleveyden muutos: ±0,15 %/ maks.mittausalueesta Asennusasennon vaikutus Alkupistesiirtymä < 0,2 kpa, joka voidaan poistaa virityksellä. Tärinän vaikutus (IEC : FC): ±0,1 % mittausalueesta/ 2g/ Hz 4g/...0 Hz Syöttöjännitteen vaikutus < ±0,01 kalibroidusta alueesta / V RAKENNE JA VIRITYS Materiaalit Mittauskalvo 1) : AISI16L (EN 1.445), Hast. C276 (EN ) tai Tantaali. Mittauselin 1) : AISI16, PTFE/AISI16 tai PVC Muut materiaalit: SIS24 Täyttöneste: Silikoni- tai inerttiöljy Eristyskoejännite 500V rms 50 Hz PLUG-liitinkotelo, koodi H ja T Kotelo: AISI16 / AISI0, Tiivisteet: Viton ja NBR TEST-istukat: MS58Sn/PVDF, suojattu silikonikumisuojalla. PLUG-liitin: PA6-GF0-vaippa, silikonikumitiiviste, AISI16- kiinnitysruuvi Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Kotelo: AISI16 / AISI0, Tiivisteet: nitriilikumi ja Viton, Kilvet: Polyesteri Mittauselimen ja kotelon välikaapeli Koodit L ja K : PTFE-letku AISI16-punoksella. Suojausluokka IP66 Laitekotelo Rittal AE180, polyesterimaalattu teräskotelo. Painerajat Painekestoisuus, MPa Lähetintyyppi VV... VV...4 VV...5 0,2 0, 1,5 Paineluokka PN40 PN40 PN40 Kuorma / Ω Syöttöjännite /V Viritys Asiakkaan tilaamalle alueelle 1 s. vaimennuksella. Jos aluetta ei ole määritelty, lähetin viritetään maks. alueelle. Sähkökytkennät PLUG-liitinkotelo, koodit H ja T, Liitintyyppi DIN 4650 malli AF; Pg9 holkkitiiviste; johdin 0,5...1,5 mm 2. Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Läpivienti M20x1.5, 1/2-NPT ; ruuviliittimet 0,5...2,5 mm 2 johdoille Prosessikytkennät DN50PN40, DN80PN40, ANSI2" 150 lbs/00 lbs, ANSI" 150 lbs/00 lbs; sankakiinnitys kulmatelineeseen (katso ASENNUS) Paino (kg): R max = Syöttöjännite - 12 V VVF 2,2 kg VVP 8,7 kg VVH 9,2 kg + 1 kg/m PVC/suojaputkella ja kg/m AISI16-suoja-putkella Min. prosessipaine T proc. C Min.paine eri täyttönesteillä (kpa,abs.) DC200 0 cst Satron Instruments Oy, PL 22, 901 Tampere Puh , Telefax , I max Maks. ylikuormituspaine Toimintaalue Minimikuorma käytettäessä HART - kommunikointia 250 Ω I max = 20.5 ma käytettäessä HART -kommunikointia I max = 2 ma (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ei-luonnostaan vaarattomalle lähettimelle (ei ATEX) Inerttiöljy 8 28

2 Tuotehyväksynnät EU:n direktiivit Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/8/EY) Kaikki painelähettimet Kuorma / Ω ATEX-direktiivi (94/9/EC) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/2/EC) Kaikki painelähettimet : - Hyvä konepajakäytäntö Vaarallisten tilojen luokitukset EU:n luokitukset ATEX luonnostaan vaaraton : Todistuksen nro. : DNV-2007-OSL-ATEX- 146X II 1 GD T15 C EEx ia II C T4-20 C Tamb 50 C II 2 GD T15 C EEx ia II C T4-20 C Tamb 50 C Syöttöjännite / V Min. kuorma käytettäessä HART - kommunikointia on 250 Ω R max = Syöttöjännite - 12 V I max Toimintaalue I max = 20.5 ma käytettäessä HART -kommunikointia I max = 2 ma (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ATEX luonnostaan vaarattomalle lähettimelle 40 ITuloparametrit : U i = 28 V I i = 9 ma P i = W C i = 5 nf Li = 0.2 mh Turvallisen käytön erityisehdot (X) : Kotelointia näytöllä tai PLUG-liitynnällä (DIN4650) ei saa asentaa sellaiseen ympäristöön, joka vaatii laiteluokkaa 1. Lähettimen ei johtava pinta saattaa aiheuttaa staattisen sähköpurkauksen kautta vaaratilanteen yhdessä IICluokan kaasun kanssa. Näissä lähettimissä pitää olla merkintä 2 GD. Lähettimen asennuksessa ja kytkemisessä tulee huomioida valmistajan asennusohjeet. Hart Z RUN S PZ 1.5 D DN UP 60 Test Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus Näytöllinen kotelo, koodi N 1 Säätöakselien toiminnat : RUN = käyttöasento PZ = lähettimen nollaus D = vaimennus S = prosessimuuttujan yläraja Z = prosessimuuttujan alaraja DN = alaspäin UP = ylöspäin PLUG-liitinkotelo, koodi T 2

3 Mitat (mm) max P c d D b 0 max (max) 125 E Kierre Laipan tilalla voi olla myös kierreholkki. Laipan ja kierreholkin saa myös VVF-tyyppiin. Katso kierteet valintataulukosta. VVF-tyypissä laipan/ kierreholkin paikka on asiakkaan muutettavissa. c d D b Ø27 E max. 2 0 Ø5 Tyyppi VVF Ø5 6 Tyyppi VVP Ø5 Tyyppi VVH max GAP75 AV75 Säätötoleranssi ADJUSTMENT TOLERANCE min. R VVP lähettimen säädettävä laippa Erilliselektroniikka, kaapeli suojaletkulla, koodi L (lähetintyypeille VVP ja VVH) 80 (15) (1.4) ( 0.) (8.6) 80 (15) Tyyppi VVF VVP VVH P/m E/m min. maks. min. maks Laippa DN50 PN40 DN80 PN40 ANSI2"150lb ANSI2"00lb ANSI"150lb ANSI"00lb Koodi DB DC AC AD AE AF ØD Ød Øc 125 4x x x x x x2 b (15.7) Mitat - Laitekotelo

4 Mitat (mm) Ø48 Kotelointi DIN 4650 pistoliittimellä, koodit H ja T PG9 std. kotelointityypit H ja T 75 Ø48 Kytkentätilallinen kotelointi, koodi M M20 x 1,5 std. kotelointityyppi M Kytkentätilallinen kotelointi näytöllä, koodi N 70 M20 x 1,5 std. kotelointityyppi N Näytöllinen kytkentätilallinen kotelo DIN 4650 pistoliittimellä, koodi N--/- / P 90 PG9 std. kotelointityyppi N, DIN 4650 pistoliittimellä Esc Enter

5 E (2)* E (1)* *) katso valintataulukko : Muut kiinnitysosat ma ma ma Hart S PZ 1 Z.5 RUN D DN UP 60 Test Test + - Test PLUG-liitinkotelo, koodit H ja T Kytkentätilallinen kotelo, koodi M Kytkentätilallinen kotelo näytöllä, koodi N 2 1 Kytkentätilallinen kotelo näytöllä, DIN 4650 pistoliittimellä koodi N---/-P

6 Valintataulukko Lähetintyypit VVF Joustava PTFE-letku (PTFE/AISI16 punos) VVP PVC putki/laippa VVH AISI16L putki/laippa (Kiinteä asennusputki) Viritettävyys Alueenleveys Mittausalue min. maks. 1,4kPa (14 mbar) 5 kpa (50 mbar) kpa ( mbar) 4 4kPa (40 mbar) 0 kpa (00 mbar) kpa ( mbar) 5 kpa (0 mbar) 500 kpa (5000 mbar) kpa ( mbar) Lähtöviesti S 4-20mA DC/HART Laippa tai kierre 0 Ei laippaa tai kierrettä DB DN50 PN40 DC DN80 PN40 AC ANSI 2" 150lbs AD ANSI 2" 00 lbs AE ANSI " 150 lbs AF ANSI " 00lbs GA G1½A GB G2A GC G1A NA 1½ - NPT NB 2 - NPT Kostuvien Laippa Kalvo Uloke osien Koodi Materiaali Koodi Materiaali materiaali 2 AISI16L 2 AISI16L / 17L (tyyppi VVF=PTFE/AISI16) Hast.C 276 Hast.C 276 (*) (tyyppi VVP=PVC) 5 Tantaali (*) (tyyppi VVH=AISI16) Täyttöneste S Silikoniöljy G Inerttiöljy Kotelointi H PLUG-liitinkotelo, DIN 4650, ei näyttöä, läpivienti PG9 T PLUG-liitinkotelo, DIN 4650, ei näyttöä, läpivienti PG9, manuaalisäädöt, ei ATEX-luokitusta M Kytkentätilallinen kotelo, ei näyttöä, läpivienti M20x1.5 N Kytkentätilallinen kotelo, näyttö, läpivienti M20x1.5 C Lähetin varustettu laitekotelolla (lähetintyypille VVF ja erikoiselektroniikalle ) D Lähetin varustettu laitekotelolla + lämmitysvastuksella (lähetintyypille VVF ja erikoiselektroniikalle) Räjähdyssuojaus 0 Ei räjähdyssuojausluokitusta 1 ATEX, II 1 GD T15 C (**) Mittauselimen ja kotelon välisen PTFE/AISI16-letkun pituus P (määriteltävä lähetintyypille VVF) P 1.0 m letku P m letku... P m letku Asennus-/suojaputken pituus E (määriteltävä lähetintyypeille VVP ja VVH myös lähetintyypille VVF mikäli käytetään suojaputkea) E 1.0 m E m hose... E m hose Muut kiinnitys- 0 Ilman kiinnitysosia osat 1 Kiinnitysteline/Sangat/Suojaputki 2 Sangat/Suojaputki Sähköisten läpivientien erikoiskoot N 1/2 NPT G Pg1.5 P Plug-liitin DIN 4650 Erikoisominaisuudet Erilliselektroniikka (määritellään vain, jos kotelo liittyy välikaapelilla mittauselimeen) lähetintyypeille VVP ja VVH - suojaletkullisella välikaapelilla L Kaapeli suojattu PTFE/AISI16 vaipalla, suora K Kaapeli suojatty PTFE/AISI16 vaipalla, 90 -kulma Mittauselimen ja kotelon välisen kaapelin pituus (määritellään vain, jos kotelo liittyy välikaapelilla mittauselimeen) 2 2 m kaapeli m kaapeli jne. (maks. m) Erilliselektroniikan asennusosat Ø 51 mm:n putkeen 0 Ei asennusosia 1 Asennusosat Dokumentit Viristystodistus AE Englanninkielinen Asennus- ja käyttöohjeet IE Englanninkielinen IF Suomenkielinen Materiaalitodistukset 0 Ei materiaalitodistusta MC1 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC2 Raaka-ainetodistus kostuvista osista liitteineen, normin SFS-EN (DIN ) mukaisena MC Raaka-ainetodistus kostuvista osista liitteineen, normin SFS-EN B (DIN B) mukaisena Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Hastelloy on Haynes International:n rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Dow Elastomers'in rekisteröity tavaramerkki. (*) = ei alue (**) = Kotelointi H ja N : II 2 GD T15 C Näytölliset ATEX-lähettimet ovat ilman kalvonäppäimiä olevaa mallia.
