1 Anturit Paineanturit Luetteloesite

2 2 Anturit Paineanturit Painesensori, Työpaine: bar elektroninen Sähk. liitäntä: Pistoke, M8x1, 4-napainen Paineilmaliitäntä: Laippa ja O-rengas, Ø 1,2x1 Jossa pietsoresistiivinen anturielementti Tarvikkeet Liitäntäjohto, Sarja CN2 Liitin, M8x1, 4-napainen, suora Avoimet kaapelin päät, 4-napainen 7 Liitäntäjohto, Sarja CN2 Liitin, M8x1, 4-napainen, Kulmassa Avoimet kaapelin päät, 4-napainen 8 Osasarja, 10

3 Anturit Paineanturit Painesensori, Työpaine: bar elektroninen Sähk. liitäntä: Pistoke, M8x1, 4-napainen Paineilmaliitäntä: Laippa ja O-rengas, Ø 1,2x1 Jossa pietsoresistiivinen anturielementti _m Mittaussuure Suhteellinen paine Näyttö LED Kytkentäpainenäyttö 2 LED Kytkentälogiikka NO (sulkija) Ympäristölämpötila min./maks. +0 C / +60 C Keskilämpötila min./maks. +0 C / +50 C Keski Paineilma Paineilman maksimaalinen öljypitoisuus 1 mg/m³ Iskusitkeys max. 10 g (XYZ-suunta) Värähtelylujuus Hz, 0,1 mm (XYZ-suunta) Toistotarkkuus prosenteissa (loppuarvosta) ± 1 % Kytkentäaika < 2 ms Kytkentäpiste Säädettävä % Palautuskytkentäpiste Säädettävä % Käyttöjännite DC Min./max. 10 V - 0 V Lepovirranotto <20 ma Kytkentävirta DC, maks.[a] 0,2 Oikosulkulujuus Tahdistettu Kiinnitystavat Laipan kautta Suojausluokka IP40 Paino 0,006 kg Standardin mukainen häiriöiden sietokyky Materiaalit: Pesä Tiivisteet Sähk. liitäntä Polykarbonaatti Akryylinitriili-butadieeni-kautsukki Messinki, Nikkelöity Teknisiä huomautuksia Huomio: Tuotetta saa käyttää vain käytettäessä öljytöntä, kuivattua paineilmaa. Laippalevy sekä ruuvit ja tiivisteet sisältyvät toimitukseen. Tyyppi Kytkentäpainealue Min./max. Huom. Ylipaineturvallisuus Materiaalinumero 1) Hystereesi: 2 % loppuarvosta, kiinteä 2) Hystereesi: säädettävä ) Asennusasento: L (vaakatasossa) 4) Asennusasento: S (pystysuora) Tarkkuus prosentteina (loppuarvosta): ± % [bar] PE6-P2-L HYST FEST -1 / 0 5 bar 1); ) R PE6-P2-L HYST EINST -1 / 0 5 bar 2); ) R PE6-P2-S HYST FEST -1 / 0 5 bar 1); 4) R PE6-P2-S HYST EINST -1 / 0 5 bar 2); 4) R PE6-P2-L HYST. FEST 0 / bar 1); ) R PE6-P2-L HYST. EINST 0 / bar 2); ) R PE6-P2-S HYST. FEST 0 / bar 1); 4) R PE6-P2-S HYST. EINST 0 / bar 2); 4) R

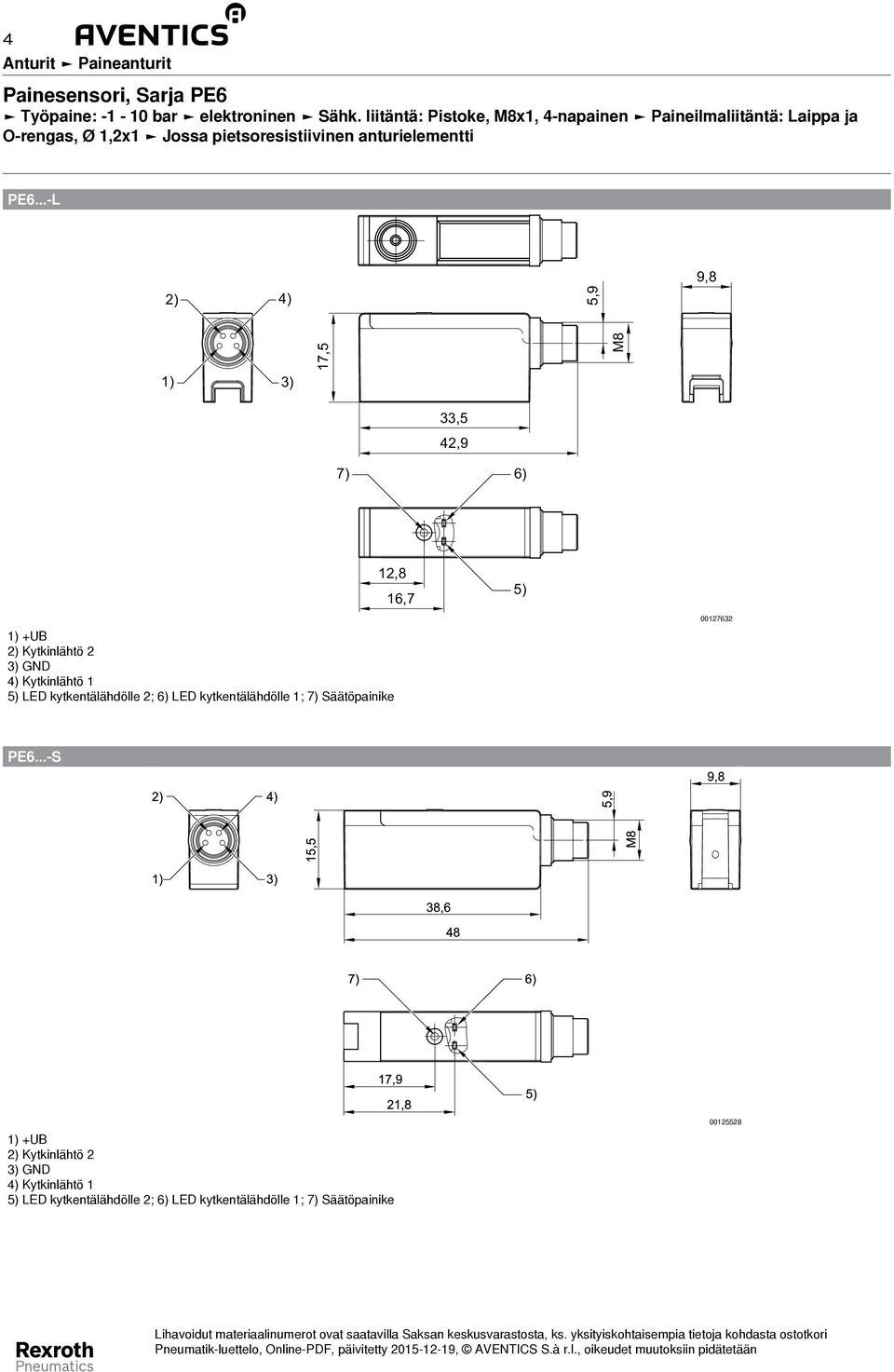

4 4 Anturit Paineanturit Painesensori, Työpaine: bar elektroninen Sähk. liitäntä: Pistoke, M8x1, 4-napainen Paineilmaliitäntä: Laippa ja O-rengas, Ø 1,2x1 Jossa pietsoresistiivinen anturielementti PE6...-L 2) 4) 5,9 9,8 1) ) 17,5 M8,5 42,9 7) 6) 12,8 16,7 5) 1) +UB 2) Kytkinlähtö 2 ) GND 4) Kytkinlähtö 1 5) LED kytkentälähdölle 2; 6) LED kytkentälähdölle 1; 7) Säätöpainike PE6...-S 1) +UB 2) Kytkinlähtö 2 ) GND 4) Kytkinlähtö 1 5) LED kytkentälähdölle 2; 6) LED kytkentälähdölle 1; 7) Säätöpainike

5 Anturit Paineanturit Painesensori, Työpaine: bar elektroninen Sähk. liitäntä: Pistoke, M8x1, 4-napainen Paineilmaliitäntä: Laippa ja O-rengas, Ø 1,2x1 Jossa pietsoresistiivinen anturielementti 5 Painesensori, PE6...-L 1) 2) 1) Sylinteriruuvi M2,5x8 2) O-rengas Ø1,2x1 (sisältyy toimitussisältöön) Painesensori, PE6...-S 1) 2) 1) Sylinteriruuvi M2,5x8 2) O-rengas Ø1,2x1 (sisältyy toimitussisältöön) Laippalevy, PE6 6,6,9 2,6 4,6 2,7 2,7 x 0,8 2,7 2, 6,8 11, 1,5 16,

6 6 Anturit Paineanturit Painesensori, Työpaine: bar elektroninen Sähk. liitäntä: Pistoke, M8x1, 4-napainen Paineilmaliitäntä: Laippa ja O-rengas, Ø 1,2x1 Jossa pietsoresistiivinen anturielementti Lohkokaavio * Kuormavastus Kytkentätoiminto (kiinteä hystereesi) Tyhjiökytkin: d=20% Painekytkin: d=5% SP = Päällekytkentäpiste, TP = Opetuspiste OUT: Kytkinlähtö Pu = Paine < 0 - tyhjiökytkin Pe = Paine > 0 - painekytkin Kytkentätoiminto (säädettävä hystereesi) SP = Kytkentäpiste, rp = Takaisinkytkentäpiste OUT: Kytkinlähtö Pu = Paine < 0 - tyhjiökytkin Pe = Paine > 0 - painekytkin

7 Anturit Paineanturit Tarvikkeet 7 Liitäntäjohto, Sarja CN2 Liitin, M8x1, 4-napainen, suora Avoimet kaapelin päät, 4-napainen Ympäristölämpötila min./maks. Suojausluokka Johdon poikkipinta -40 C / +85 C IP65 0,25 mm² Materiaalit: Kaapelin kuori Polyuretaani _b Teknisiä huomautuksia Ilmoitettu kotelointiluokka on voimassa ainoastaan asennetussa ja tarkastetussa tilassa. Käyttö jännite Max. Napojen lukumäärä Kaapeli-Ø Kaapelinpituus L Materiaalinumero BN WH BU BK [V DC] [mm] [m] , Mitat 2 4,5 4x0,25 mm 2 9,7 M8x L L = Pituus _1

8 8 Anturit Paineanturit Tarvikkeet Napakuva (1) BN=Ruskea (2) WH=Valkoinen () BU=Sininen (4) BK=Musta Buchse_4-polig Liitäntäjohto, Sarja CN2 Liitin, M8x1, 4-napainen, Kulmassa Avoimet kaapelin päät, 4-napainen Ympäristölämpötila min./maks. Suojausluokka Johdon poikkipinta -40 C / +85 C IP65 0,25 mm² Materiaalit: Kaapelin kuori Polyuretaani _c Teknisiä huomautuksia Ilmoitettu kotelointiluokka on voimassa ainoastaan asennetussa ja tarkastetussa tilassa. Käyttö jännite Max. Napojen lukumäärä Kaapeli-Ø Kaapelinpituus L Materiaalinumero BN WH BU BK [V DC] [mm] [m] ,

9 Anturit Paineanturit Tarvikkeet 9 Mitat 18,2 9,7 M8x1 4, L x0,25 mm 2 L = Pituus _2 Napakuva (1) BN=Ruskea (2) WH=Valkoinen () BU=Sininen (4) BK=Musta Buchse_4-polig

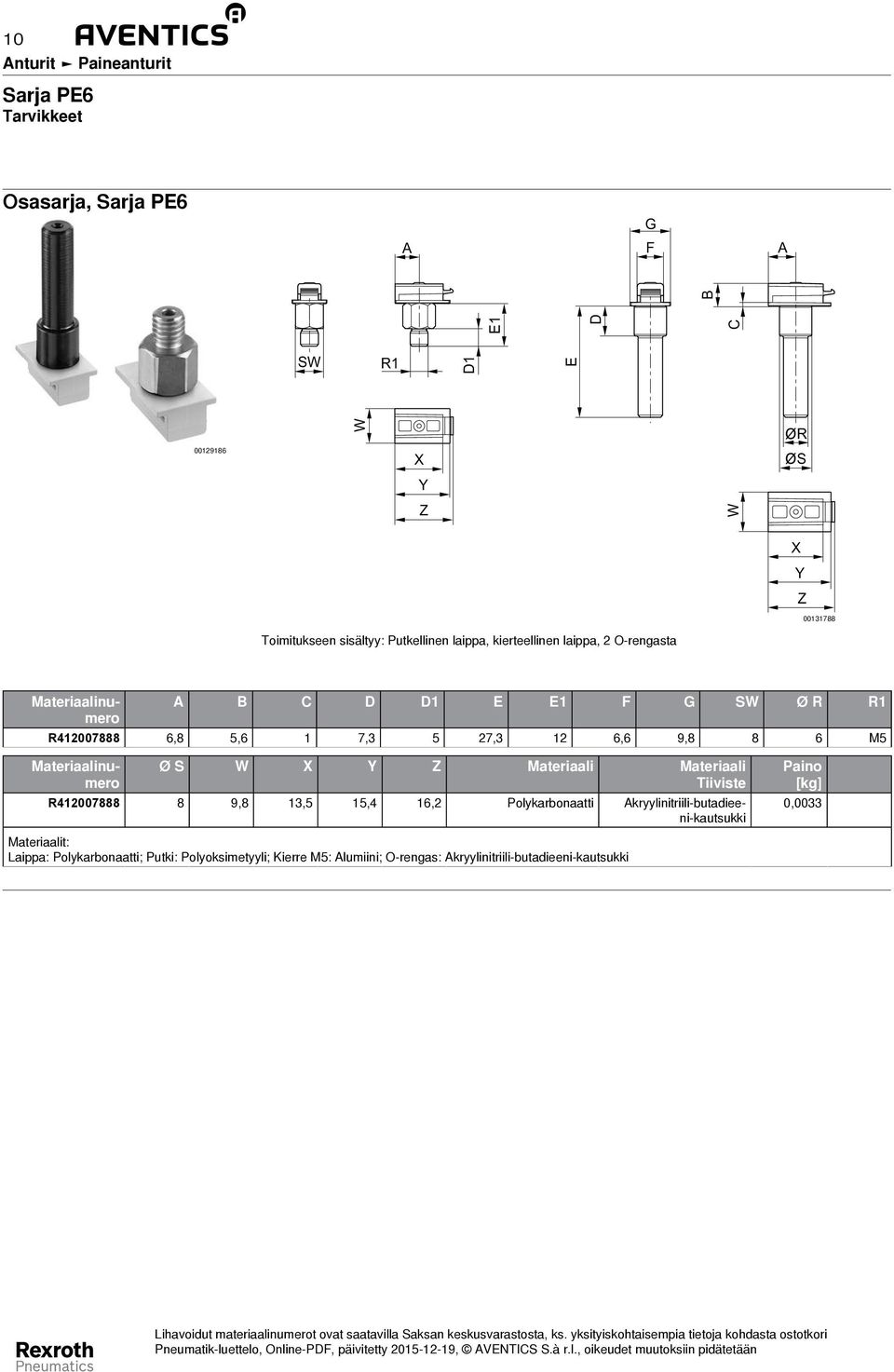

10 10 Anturit Paineanturit Tarvikkeet Osasarja, G A F A D SW E1 C B R1 D1 E W R X S Y Z W X Y Z Toimitukseen sisältyy: Putkellinen laippa, kierteellinen laippa, 2 O-rengasta A B C D D1 E E1 F G SW Ø R R1 R ,8 5,6 1 7, 5 27, 12 6,6 9,8 8 6 M5 Materiaalinumero Materiaalinumero Ø S W X Y Z Materiaali Materiaali Tiiviste R ,8 1,5 15,4 16,2 Polykarbonaatti Akryylinitriili-butadieeni-kautsukki Paino [kg] 0,00 Materiaalit: Laippa: Polykarbonaatti; Putki: Polyoksimetyyli; Kierre M5: Alumiini; O-rengas: Akryylinitriili-butadieeni-kautsukki
