1 Annostuspumppusarja G M M Virtausmäärä jopa 500 l/h Paine jopa 12 bar Mekaanisesti toimiva kalvo Säädettävä epäkeskotoimiosa Useampia samanlaisia tai erilaisia pumppuja yhdistettävissä ärkeimmät tekniset ominaisuudet Virtausmäärä jopa 500 l/h Paine jopa 12 bar Mekaanisesti toimiva PFE-kalvo Iskunpituuden säätö epäkesko-osalla, joka minimoi sykkeen ja paineiskun Pumpattavan nesteen enimmäislämpötila 40 C Virtausnopeuden säätö välillä % sekä pumpun käydessä että ollessa pysähdyksissä Iskunpituuden säädön lukitus arkkuus +/-2 % virtauksesta iskunpituudella % Imukorkeus jopa 4 metriä vettä Optiona tyhjiöimu: 9 metriä vettä (ota yhteyttä meihin) Enimmäisimupaine 2 bar Alumiiniseoskotelo Kestovoideltu Optiot: kaksoiskalvo, VARIPULSE -ohjain virtausnopeuden automaattiseen säätöön ja ohjaukseen, iskulaskuri, sähköinen servo Useampia samanlaisia tai erilaisia pumppuja yhdistettävissä Sijoitettavissa EH&S-suojakoteloon Moottorien sähköominaisuudet Yleisiä piirteitä: Virransyöttö: o 230/400 V 50/60 Hz kolmivaihe o 230 V 50 tai 60 Hz yksivaihe o 115 V 50 tai 60 Hz yksivaihe Suojausluokitus: IP55, kosteus- ja lämpösuojattu, eristeluokka F Vastaa eurooppalaisia ja kansainvälisiä standardeja Moottorin asennus pystyasentoon, F130-laippa, varren pää 14x30: o Standardina malleissa GM 400 kolmivaihe ja GM 500 o Optiona malleissa GM 90 GM 300 Moottorin asennus vaaka-asentoon, F130-laippa, varren pää 14x30: o Standardina kaikissa monipäisissä pumppurakenteissa o Optiona yksipäisissä pumpuissa GM 2 GM 50 Annostelupumppu sarja G M M Lisävarusteet

2 G M M -sarjan pumpuissa on oheisen laatikon mukaiset lisävarusteet (poikkeuksena 316L S.S. -rakenne) ilauksesta on saatavana sykkeenvaimentimia, varo- ja vastapaineventtiileitä. Ota yhteyttä. Annostuspäiden rakenne Annostuspään osat Polypropeeni (PP) Haponkestävä teräs (316L) GM 2 GM 50 Annostuspään runko PP 316L Venttiilin runko 316L Istukat Aflas PFE 316L Kuulat keraamiset keraamiset 316L Liitännät 316L Kalvo PFE/* PFE/* PFE/316L iivisteet Viton Viton Viton GM 90 GM 500 Annostuspään runko PP 316L Venttiilin runko 316L Istukat PE 316L Kuulat lasi keraamiset 316L Liitännät PVC 316L Kalvo PFE/PP PFE/ PFE/316L iivisteet Viton FEP Viton *poikkeuksena GM 2 GM 10 = PFE/PVC Lisävarusteet PP- ja -rakenteissa: GM 2 GM 50: pumpun mukana toimitetaan syöttösuutin, pohjaventtiili + paino, joustavan polyetyleeniletkun (6 m) ja vahvistettu PVC-letkun (6 m) GM 90 GM 500: lisävarusteita saa tilauksesta

3 uottomäärät Malli Enimmäisvirtaus (l/h) (1) Paine enintään (bar) Iskunpituus (mm) Iskuntaajuus (1/min) (1) Moottorin nopeus (rpm) (1) Moottorin teho 1-vaihe 3-vaihe GM GM GM GM GM GM GM GM GM GM GM GM (1) (1) Arvot 50 Hz:n lla (kerro 1,2:lla 60 Hz:n moottoreille) (1) Älä käytä 60 Hz:n moottoreilla

4 Mitat ja liitännät Yksipäiset pumput: standardina pystyasennettu (SX) Monipäiset pumput: standardina vaaka-asennettu (DX X) Yksipäiset pumput: optiona vaaka-asennettu (HX)

5 Mitat ja liitännät Liitännät GM 2 GM 50 (koko millimetreissä) = Letkuliitin 6x8, 6x12 ja G ½ uros = Kierreliitin ½ BSP naaras Q = aarasliitin jäykälle D 15 putkelle (PVC) Rakenne Liitännät A B C D E Simplex SX pystyasennettu Simplex HX vaaka-asennettu Duplex DX vaaka-asennettu riplex X vaaka-asennettu PP 316L PP L 102 PP 316L 102 PP 316L (1) 395 (1) (1) Malleissa GM 25 ja GM 50 D = 143 ja E = 450 GM 90 GM 240 (2) (koko millimetreissä) Rakenne Liitännät A B C D E Simplex SX pystyasennettu Simplex HX vaakaasennettu Duplex DX vaakaasennettu riplex X vaakaasennettu 316L 316L 316L 316L (2) riplex (X)-rakennetta ei ole saatavana GM 240 mallille

6 GM 330 GM 500 (koko millimetreissä) Rakenne Liitännät A B C D E Simplex SX pystyasennettu Simplex HX vaaka-asennettu 316L 316L Paino ja pakkaus Rakenteet Simplex Duplex riplex ettopaino (kg) (1) muovisella annostuspäällä teräksisellä annostuspäällä Bruttopaino (kg) (1) muovisella annostuspäällä teräksisellä annostuspäällä Pakkaus (L x W x H - mm) 400 x 300 x x 600 x x 600 x 620 (1) Arvio

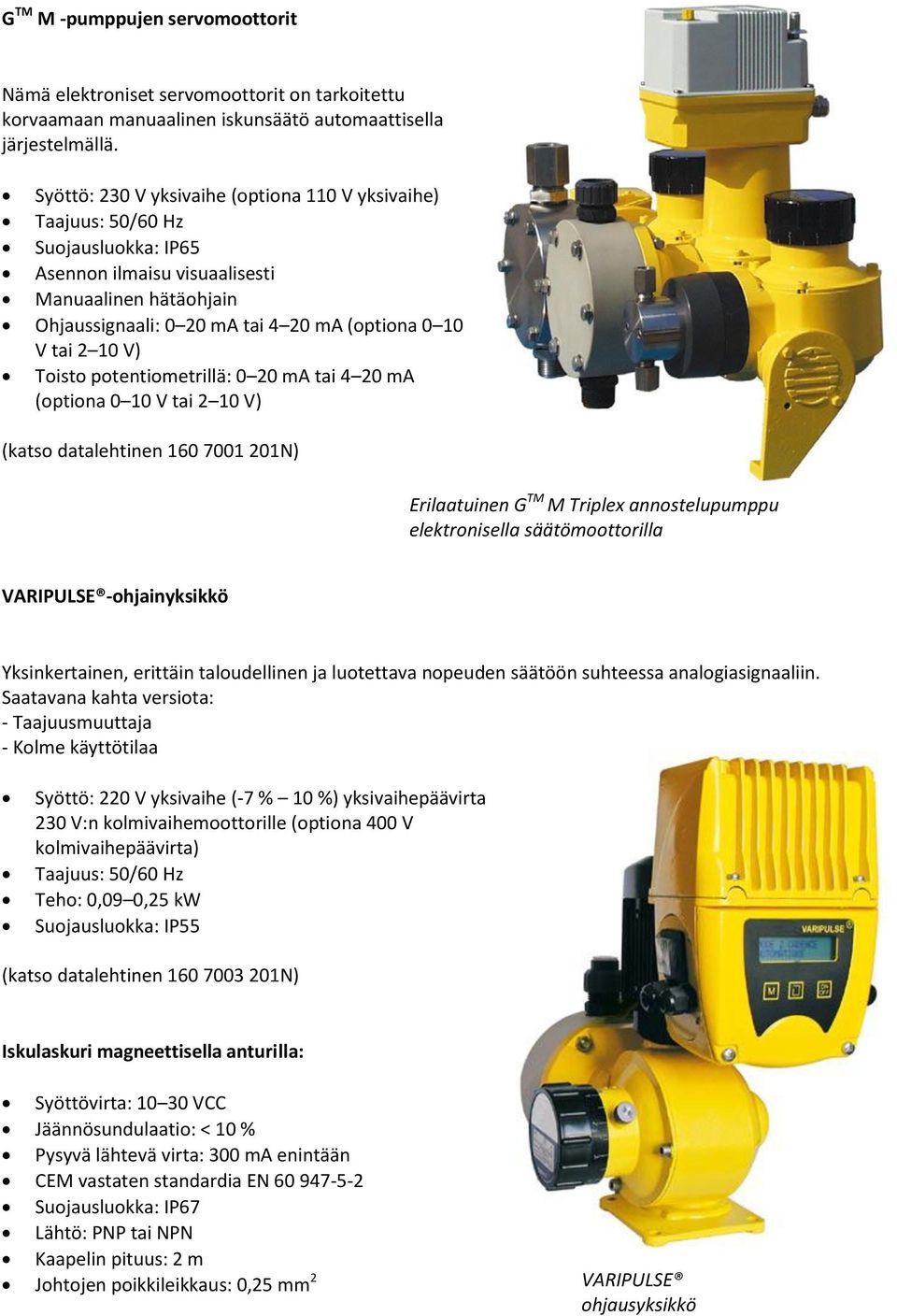

7 G M M -pumppujen servot ämä elektroniset servot on tarkoitettu korvaamaan manuaalinen iskunsäätö automaattisella järjestelmällä. Syöttö: 230 V yksivaihe (optiona 110 V yksivaihe) aajuus: 50/60 Hz Suojausluokka: IP65 Asennon ilmaisu visuaalisesti Manuaalinen hätäohjain Ohjaussignaali: 0 20 ma tai 4 20 ma (optiona 0 10 V tai 2 10 V) oisto potentiometrillä: 0 20 ma tai 4 20 ma (optiona 0 10 V tai 2 10 V) (katso datalehtinen ) Erilaatuinen G M M riplex annostelupumppu elektronisella säätölla VARIPULSE -ohjainyksikkö Yksinkertainen, erittäin taloudellinen ja luotettava nopeuden säätöön suhteessa analogiasignaaliin. Saatavana kahta versiota: - aajuusmuuttaja - Kolme käyttötilaa Syöttö: 220 V yksivaihe (-7 % 10 %) yksivaihepäävirta 230 V:n kolmivaihelle (optiona 400 V kolmivaihepäävirta) aajuus: 50/60 Hz eho: 0,09 0,25 kw Suojausluokka: IP55 (katso datalehtinen ) Iskulaskuri magneettisella anturilla: Syöttövirta: VCC Jäännösundulaatio: < 10 % Pysyvä lähtevä virta: 300 ma enintään CEM vastaten standardia E Suojausluokka: IP67 Lähtö: PP tai P Kaapelin pituus: 2 m Johtojen poikkileikkaus: 0,25 mm 2 VARIPULSE ohjausyksikkö
