Paineensäätöventtiilit E/P-paineensäätöventtiilit Sarja ED02. Luetteloesite

Transkriptio

1 Paineensäätöventtiilit E/P-paineensäätöventtiilit Sarja ED0 Luetteloesite

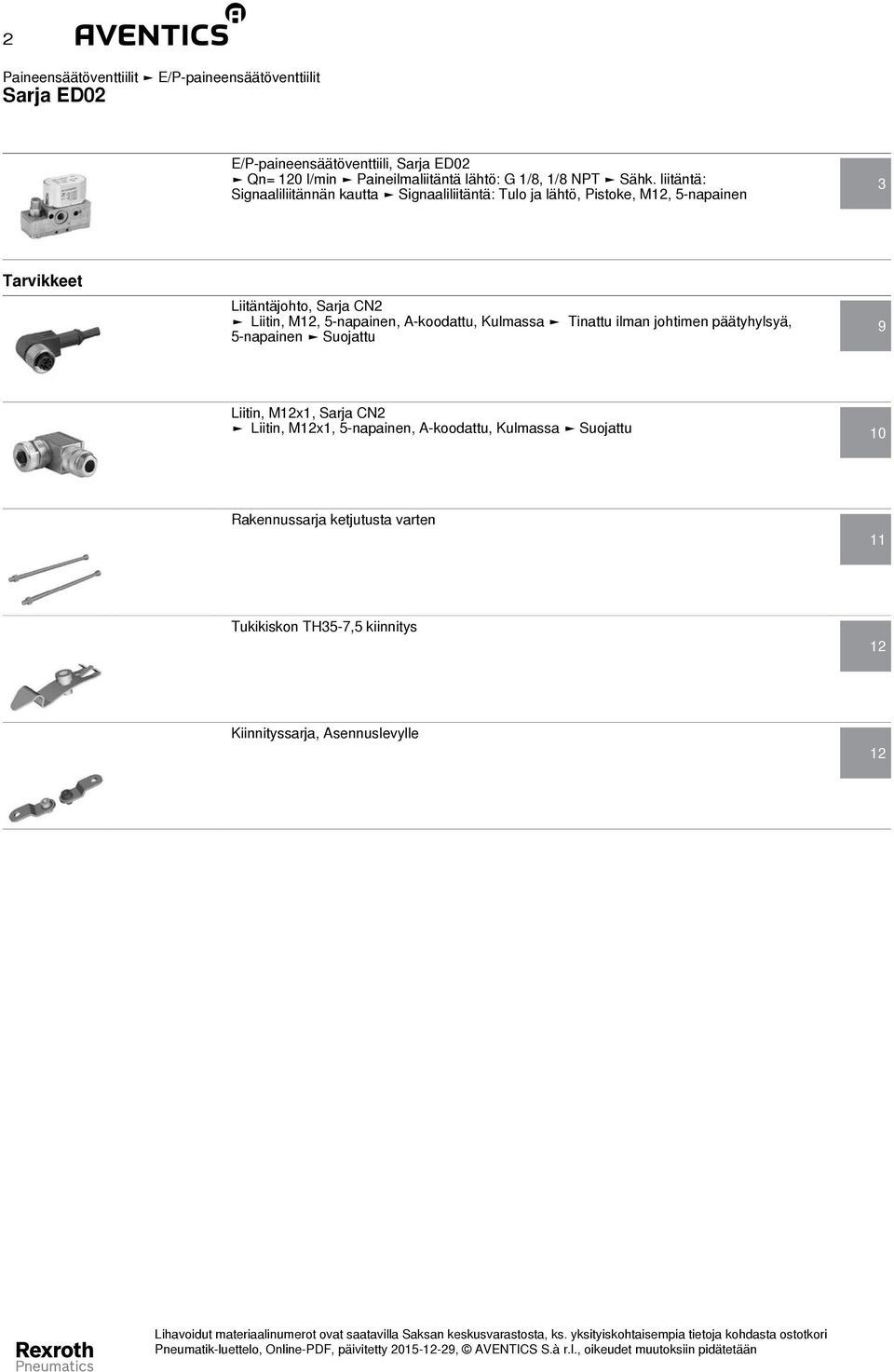

2 Paineensäätöventtiilit E/P-paineensäätöventtiilit Sarja ED0 E/P-paineensäätöventtiili, Sarja ED0 Qn= 10 l/min Paineilmaliitäntä lähtö: G 1/8, 1/8 NPT Sähk. liitäntä: Signaaliliitännän kautta Signaaliliitäntä: Tulo ja lähtö, Pistoke, M1, 5-napainen 3 Tarvikkeet Liitäntäjohto, Sarja CN Liitin, M1, 5-napainen, A-koodattu, Kulmassa Tinattu ilman johtimen päätyhylsyä, 5-napainen Suojattu 9 Liitin, M1x1, Sarja CN Liitin, M1x1, 5-napainen, A-koodattu, Kulmassa Suojattu 10 Rakennussarja ketjutusta varten 11 Tukikiskon TH35-7,5 kiinnitys 1 Kiinnityssarja, Asennuslevylle 1

3 Paineensäätöventtiilit E/P-paineensäätöventtiilit E/P-paineensäätöventtiili, Sarja ED0 Qn= 10 l/min Paineilmaliitäntä lähtö: G 1/8, 1/8 NPT Sähk. liitäntä: Signaaliliitännän kautta Signaaliliitäntä: Tulo ja lähtö, Pistoke, M1, 5-napainen 3 Malli Istukkaventtiili Ohjaus Analoginen Sertifikaatti CE-vaatimuksenmukaisuusvakuutus Ympäristölämpötila min./maks. +0 C / +50 C Keskilämpötila min./maks. +0 C / +50 C Keski Paineilma Hiukkaskoko maks. 50 µm Paineilman maksimaalinen öljypitoisuus 1 mg/m³ Qn 10 l/min Asennusasento ±α = 0-90 ±β = 0-90 Käyttöpaine Ks. alla oleva taulukko Käyttöjännite DC 4 V Jännitetoleranssi DC -0% / +0% Sallittu yliaaltoisuus 5% Maksimaalinen virranotto 0,3 A Suojausluokka IP65 Paineilmaliitäntä tulo G 1/8, 1/8 NPT Paineilmaliitäntälähtö G 1/8, 1/8 NPT Ilmaustyyppi Ei mitattu, varustettu äänenvaimentimella Paino 0,3 kg Materiaalit: Pesä Tiiviste Alumiinipainevalu; Teräs Hydrattu akryylinitriili-butadieeni-kautsukki Nimellisläpivirtaama Qn käyttöpaineen ollessa 7 bar, sekundääripaineen ollessa 6 bar ja Δp = 0, bar Teknisiä huomautuksia Minimaalista ohjauspainetta ei saa alittaa, koska se voi aiheuttaa muuten virhekytkentöjä ja mahdollisesti venttiilin toimintahäiriön! Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Paineilman öljypitoisuuden on pysyttävä koko eliniän ajan samana. Vain AVENTICS in hyväksymiä öljyjä saa käyttää, ks. luku Tekniset tiedot. Mikäli käytetään öljytöntä, kuivattua ilmaa, myös muut asennusasennot ovat mahdollisia. Sarjan ED0 venttiilit voidaan suojastaa sideankkurilla (ks. lisävarusteet). Kotelointiluokka saavutetaan vain, mikäli pistoke on asennettu asianmukaisella tavalla. Tarkempia tietoja on käyttöohjeessa. Paineilmaliitäntöjen kierteet sopivat aina liitäntöihin G 1/8 ja 1/8 NPTF.

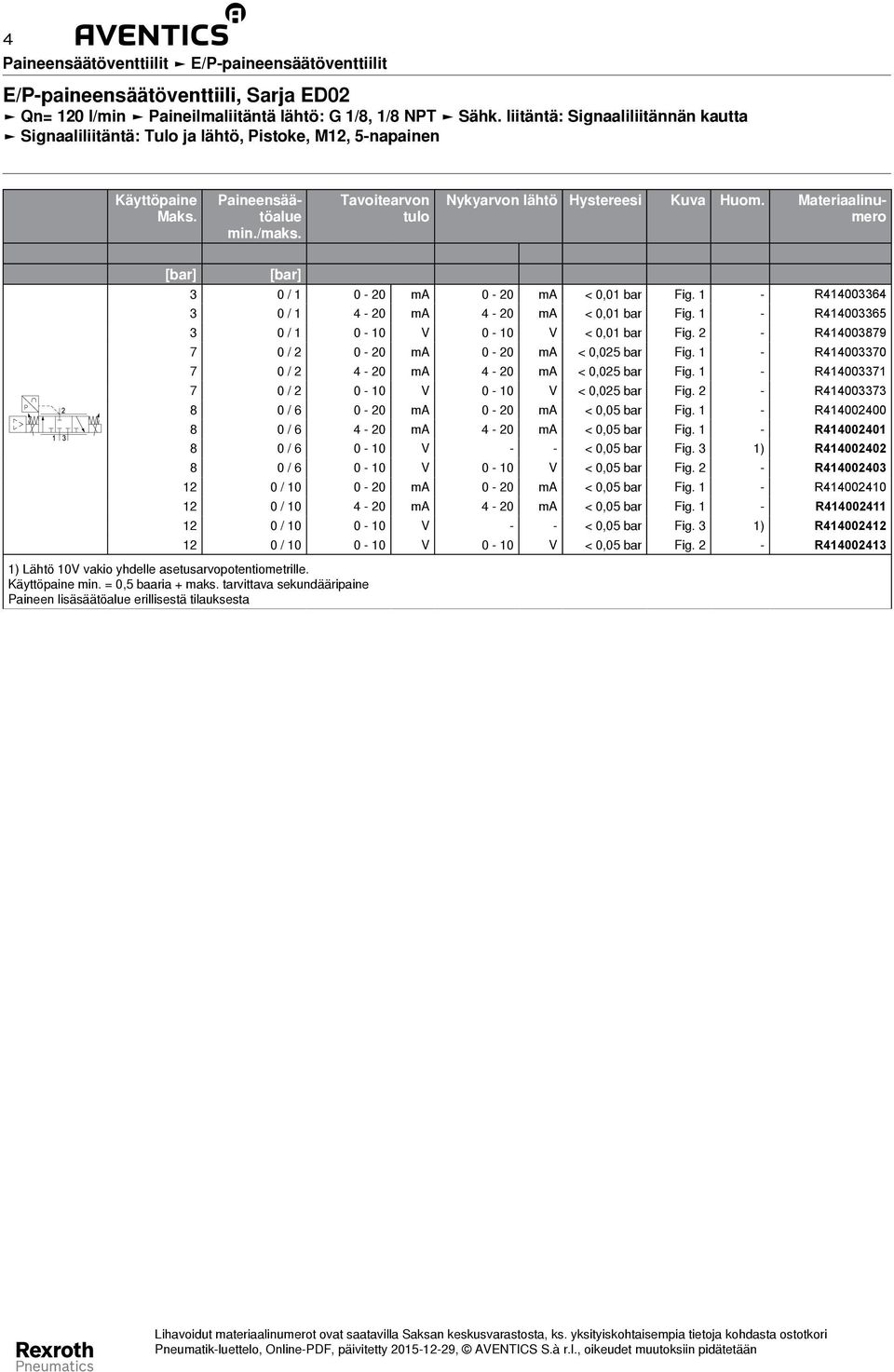

4 4 Paineensäätöventtiilit E/P-paineensäätöventtiilit E/P-paineensäätöventtiili, Sarja ED0 Qn= 10 l/min Paineilmaliitäntä lähtö: G 1/8, 1/8 NPT Sähk. liitäntä: Signaaliliitännän kautta Signaaliliitäntä: Tulo ja lähtö, Pistoke, M1, 5-napainen Käyttöpaine Maks. Paineensäätöalue min./maks. Tavoitearvon tulo Nykyarvon lähtö Hystereesi Kuva Huom. Materiaalinumero [bar] [bar] 3 0 / ma 0-0 ma < 0,01 bar Fig. 1 - R / ma 4-0 ma < 0,01 bar Fig. 1 - R / V 0-10 V < 0,01 bar Fig. - R / 0-0 ma 0-0 ma < 0,05 bar Fig. 1 - R / 4-0 ma 4-0 ma < 0,05 bar Fig. 1 - R / 0-10 V 0-10 V < 0,05 bar Fig. - R / ma 0-0 ma < 0,05 bar Fig. 1 - R / ma 4-0 ma < 0,05 bar Fig. 1 - R / V - - < 0,05 bar Fig. 3 1) R / V 0-10 V < 0,05 bar Fig. - R / ma 0-0 ma < 0,05 bar Fig. 1 - R / ma 4-0 ma < 0,05 bar Fig. 1 - R / V - - < 0,05 bar Fig. 3 1) R / V 0-10 V < 0,05 bar Fig. - R ) Lähtö 10V vakio yhdelle asetusarvopotentiometrille. Käyttöpaine min. = 0,5 baaria + maks. tarvittava sekundääripaine Paineen lisäsäätöalue erillisestä tilauksesta

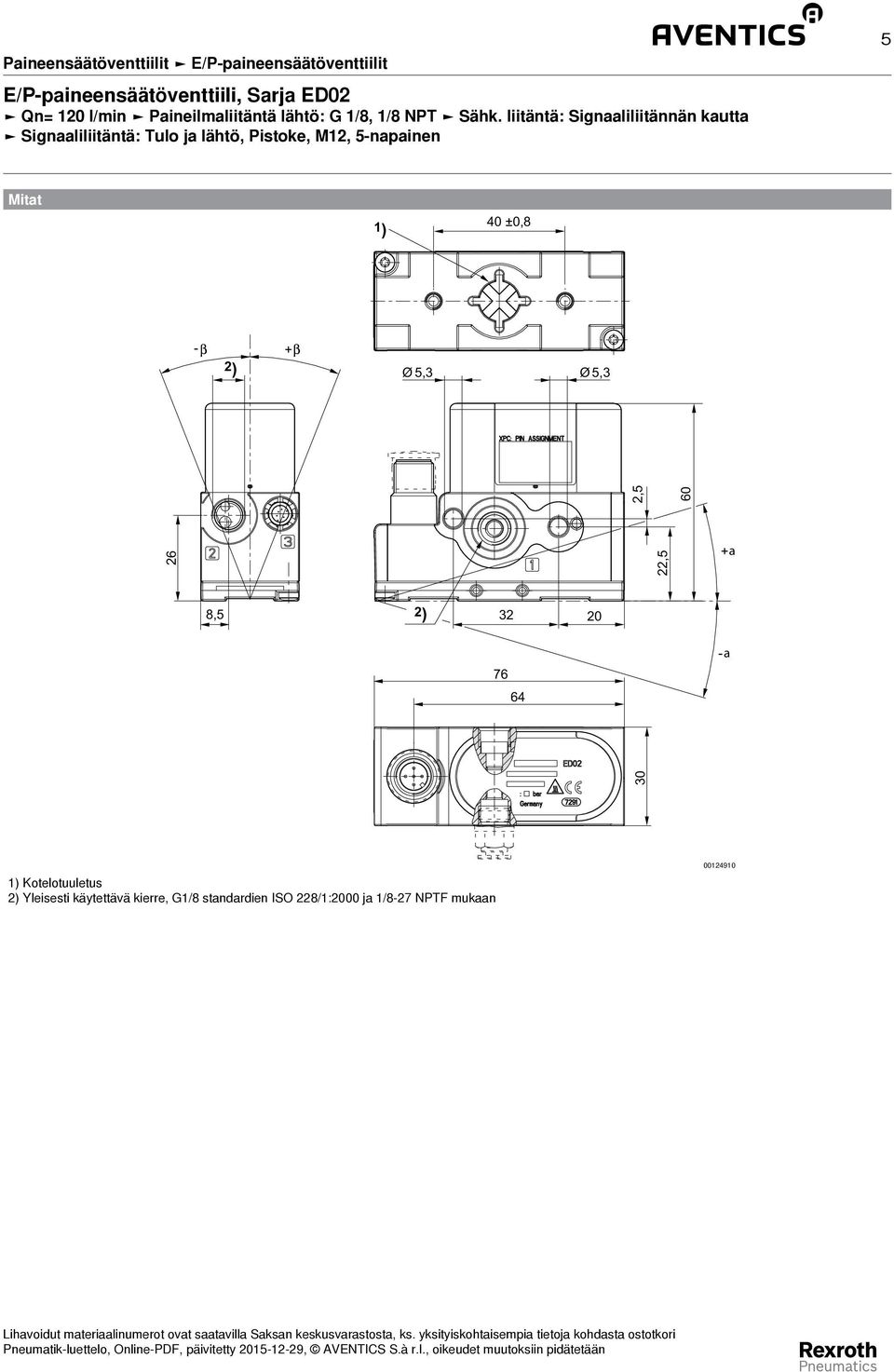

5 Paineensäätöventtiilit E/P-paineensäätöventtiilit E/P-paineensäätöventtiili, Sarja ED0 Qn= 10 l/min Paineilmaliitäntä lähtö: G 1/8, 1/8 NPT Sähk. liitäntä: Signaaliliitännän kautta Signaaliliitäntä: Tulo ja lähtö, Pistoke, M1, 5-napainen 5 Mitat 1) 40 ±0,8 - ) + Ø 5,3 Ø 5,3 30,5 6 60,5 + a 8,5 ) a 1) Kotelotuuletus ) Yleisesti käytettävä kierre, G1/8 standardien ISO 8/1:000 ja 1/8-7 NPTF mukaan

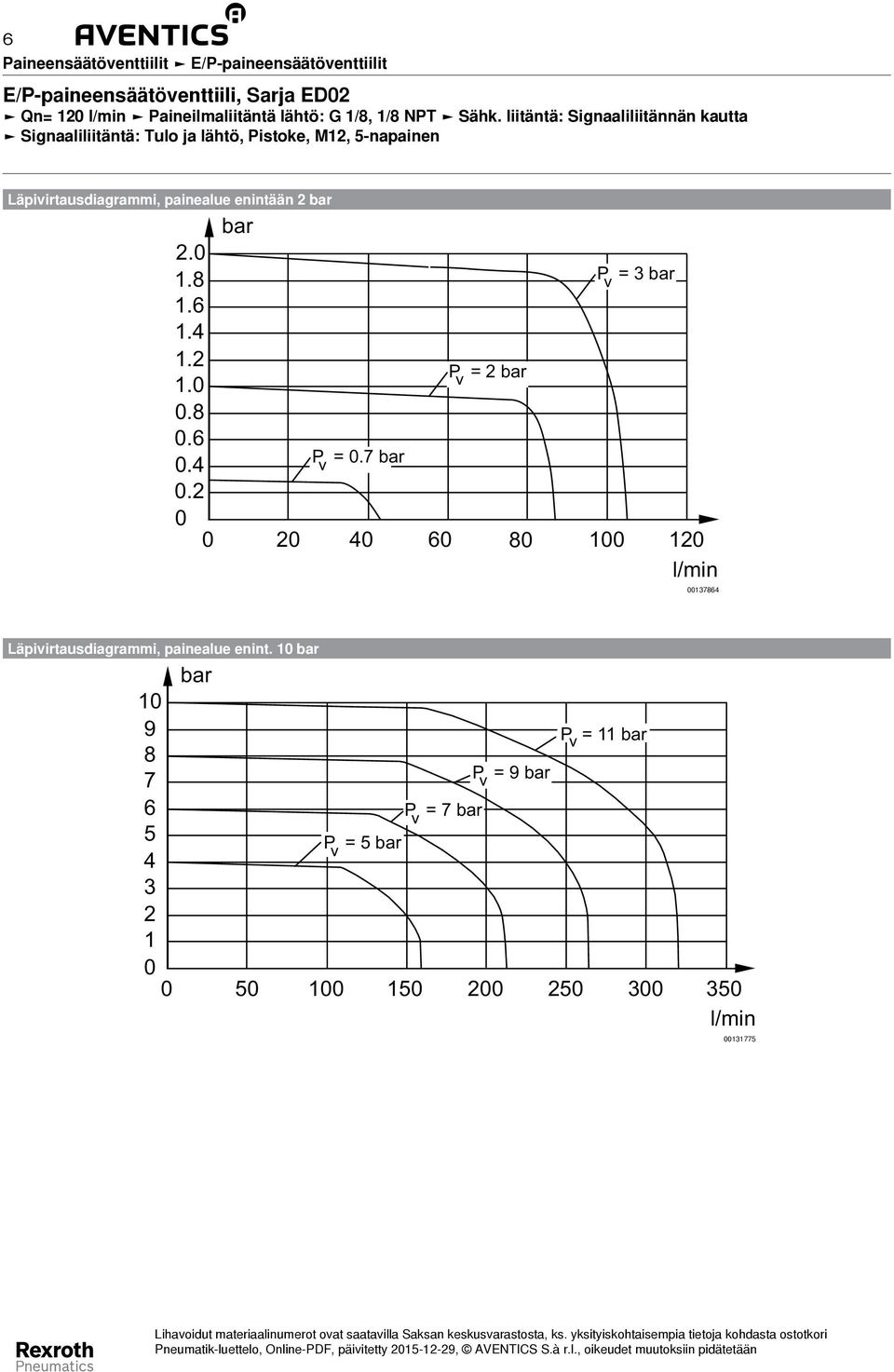

6 6 Paineensäätöventtiilit E/P-paineensäätöventtiilit E/P-paineensäätöventtiili, Sarja ED0 Qn= 10 l/min Paineilmaliitäntä lähtö: G 1/8, 1/8 NPT Sähk. liitäntä: Signaaliliitännän kautta Signaaliliitäntä: Tulo ja lähtö, Pistoke, M1, 5-napainen Läpivirtausdiagrammi, painealue enintään bar bar P = 0.7 bar v P = bar v P = 3 bar v l/min Läpivirtausdiagrammi, painealue enint. 10 bar bar P = 7 bar v P = 5 bar v P = 9 bar v P = 11 bar v l/min

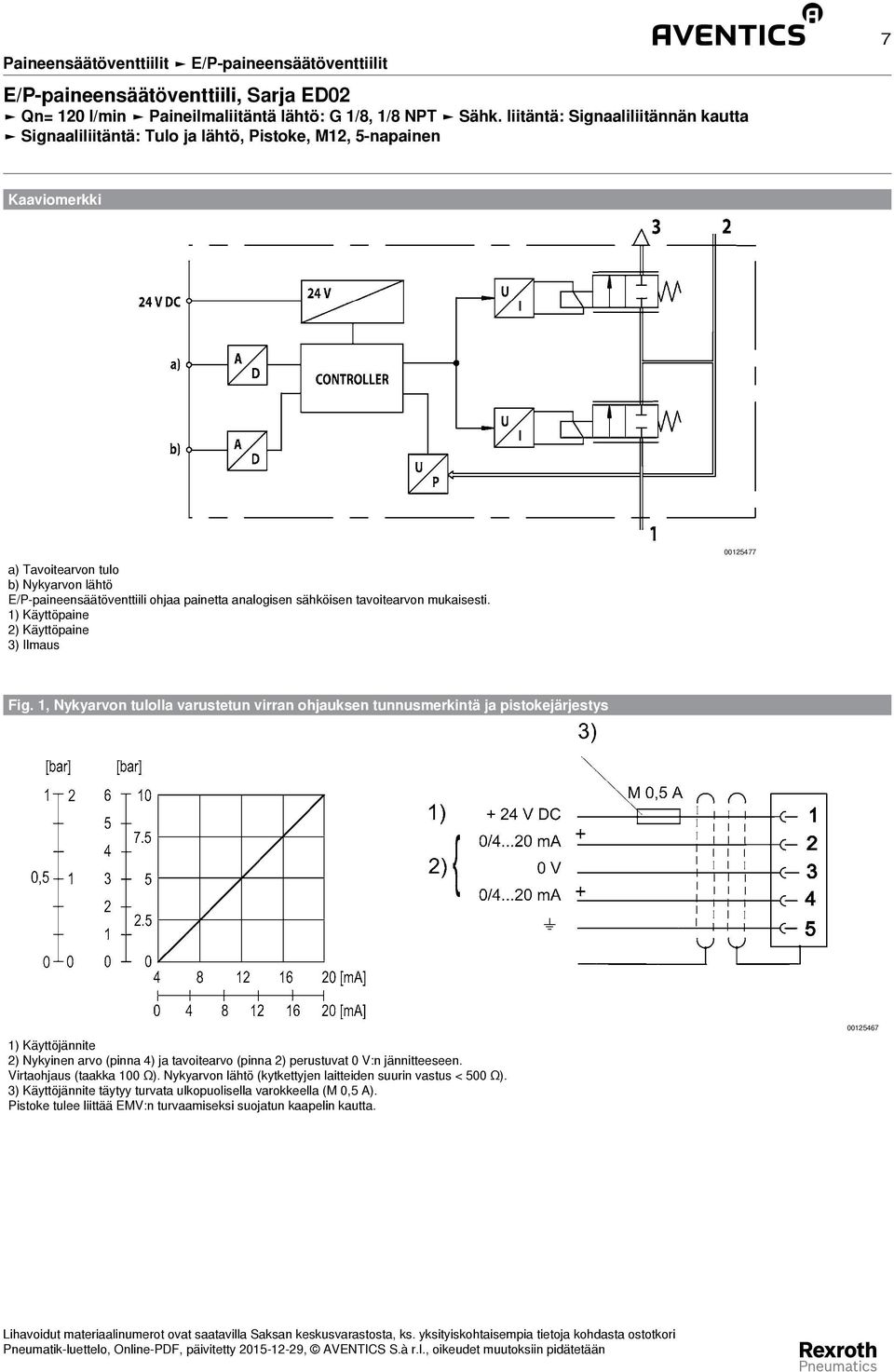

7 Paineensäätöventtiilit E/P-paineensäätöventtiilit E/P-paineensäätöventtiili, Sarja ED0 Qn= 10 l/min Paineilmaliitäntä lähtö: G 1/8, 1/8 NPT Sähk. liitäntä: Signaaliliitännän kautta Signaaliliitäntä: Tulo ja lähtö, Pistoke, M1, 5-napainen 7 Kaaviomerkki a) Tavoitearvon tulo b) Nykyarvon lähtö E/P-paineensäätöventtiili ohjaa painetta analogisen sähköisen tavoitearvon mukaisesti. 1) Käyttöpaine ) Käyttöpaine 3) Ilmaus Fig. 1, Nykyarvon tulolla varustetun virran ohjauksen tunnusmerkintä ja pistokejärjestys 1) Käyttöjännite ) Nykyinen arvo (pinna 4) ja tavoitearvo (pinna ) perustuvat 0 V:n jännitteeseen. Virtaohjaus (taakka 100 Ω). Nykyarvon lähtö (kytkettyjen laitteiden suurin vastus < 500 Ω). 3) Käyttöjännite täytyy turvata ulkopuolisella varokkeella (M 0,5 A). Pistoke tulee liittää EMV:n turvaamiseksi suojatun kaapelin kautta

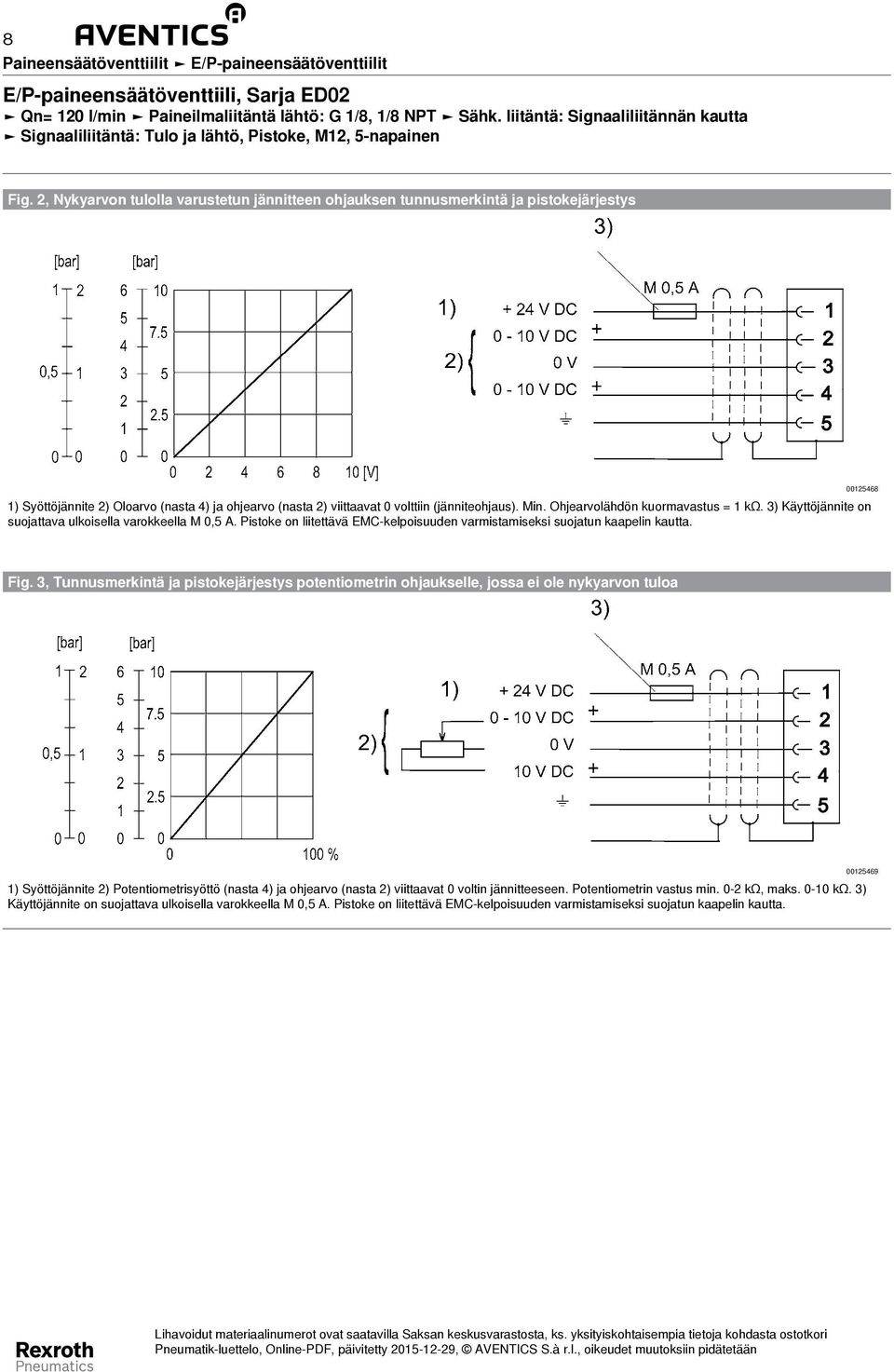

8 8 Paineensäätöventtiilit E/P-paineensäätöventtiilit E/P-paineensäätöventtiili, Sarja ED0 Qn= 10 l/min Paineilmaliitäntä lähtö: G 1/8, 1/8 NPT Sähk. liitäntä: Signaaliliitännän kautta Signaaliliitäntä: Tulo ja lähtö, Pistoke, M1, 5-napainen Fig., Nykyarvon tulolla varustetun jännitteen ohjauksen tunnusmerkintä ja pistokejärjestys 1) Syöttöjännite ) Oloarvo (nasta 4) ja ohjearvo (nasta ) viittaavat 0 volttiin (jänniteohjaus). Min. Ohjearvolähdön kuormavastus = 1 kω. 3) Käyttöjännite on suojattava ulkoisella varokkeella M 0,5 A. Pistoke on liitettävä EMC-kelpoisuuden varmistamiseksi suojatun kaapelin kautta Fig. 3, Tunnusmerkintä ja pistokejärjestys potentiometrin ohjaukselle, jossa ei ole nykyarvon tuloa 1) Syöttöjännite ) Potentiometrisyöttö (nasta 4) ja ohjearvo (nasta ) viittaavat 0 voltin jännitteeseen. Potentiometrin vastus min. 0- kω, maks kω. 3) Käyttöjännite on suojattava ulkoisella varokkeella M 0,5 A. Pistoke on liitettävä EMC-kelpoisuuden varmistamiseksi suojatun kaapelin kautta

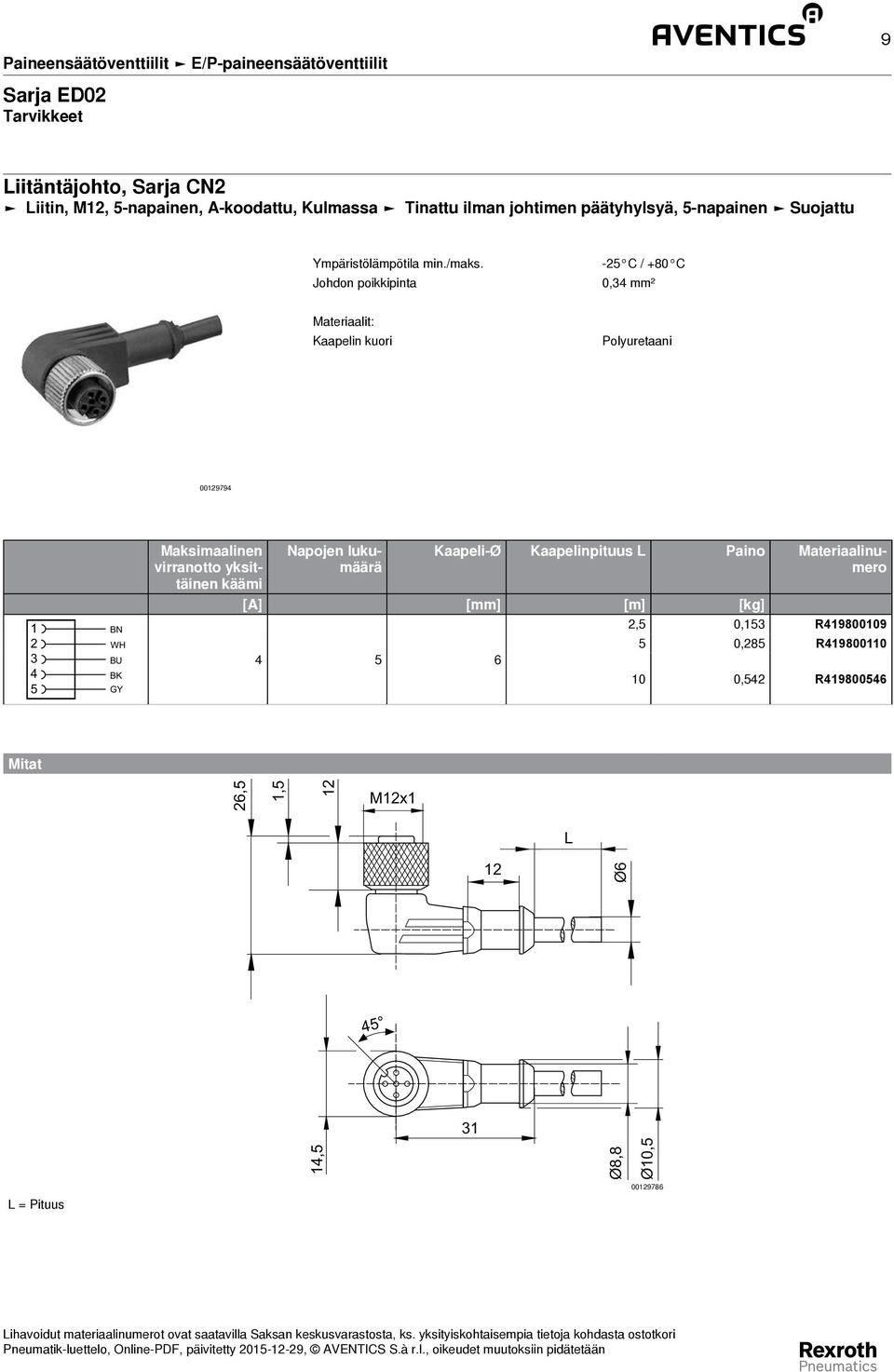

9 Paineensäätöventtiilit E/P-paineensäätöventtiilit 9 Sarja ED0 Tarvikkeet Liitäntäjohto, Sarja CN Liitin, M1, 5-napainen, A-koodattu, Kulmassa Tinattu ilman johtimen päätyhylsyä, 5-napainen Suojattu Ympäristölämpötila min./maks. Johdon poikkipinta -5 C / +80 C 0,34 mm² Materiaalit: Kaapelin kuori Polyuretaani BN WH BU BK GY Maksimaalinen virranotto yksittäinen käämi Napojen lukumäärä Kaapeli-Ø Kaapelinpituus L Paino Materiaalinumero [A] [mm] [m] [kg],5 0,153 R ,85 R ,54 R Mitat 6,5 1,5 1 M1x1 L 1 Ø ,5 Ø8,8 Ø10, L = Pituus

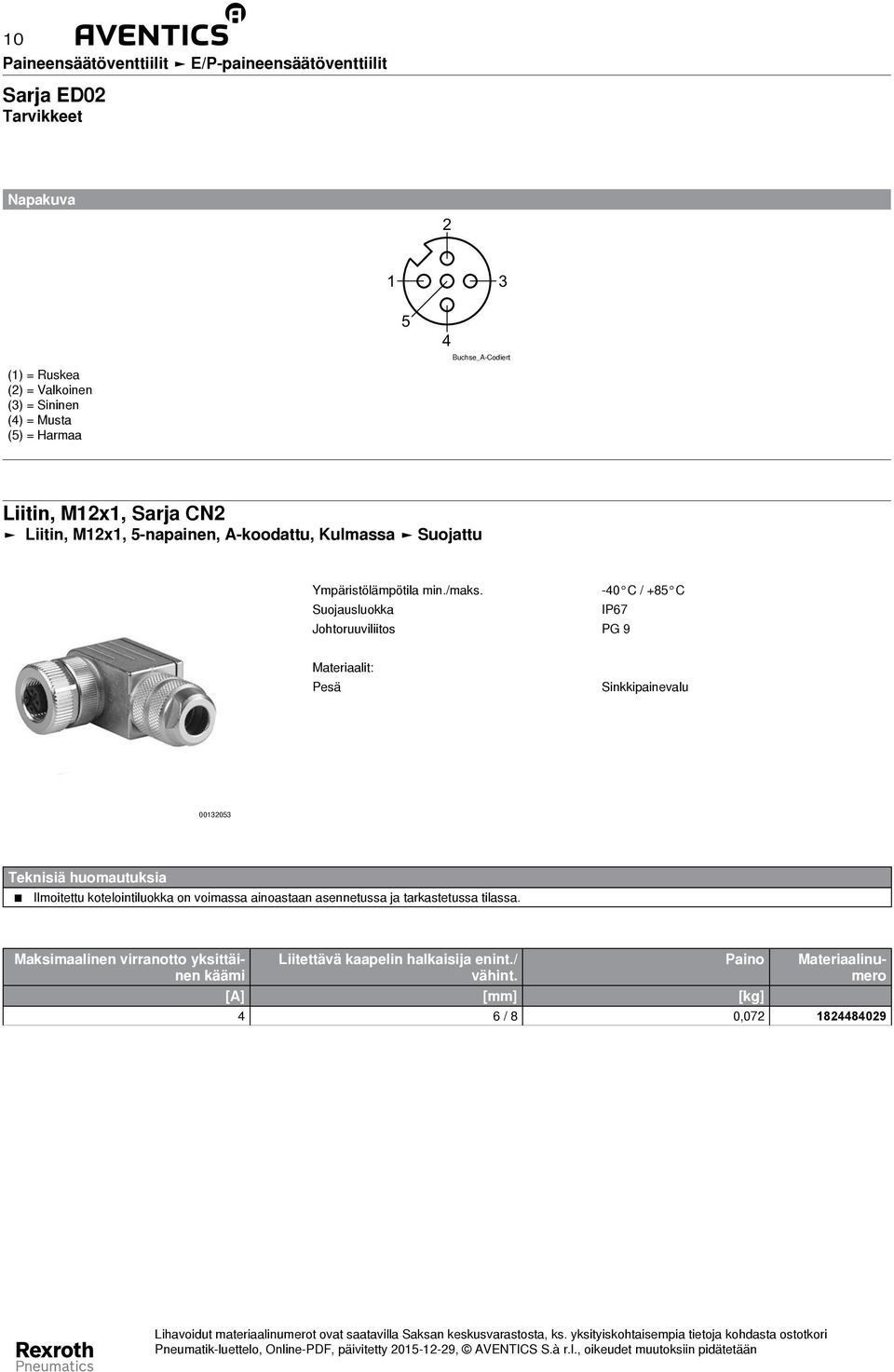

10 10 Paineensäätöventtiilit E/P-paineensäätöventtiilit Sarja ED0 Tarvikkeet Napakuva 1 3 (1) = Ruskea () = Valkoinen (3) = Sininen (4) = Musta (5) = Harmaa 5 4 Buchse_A-Codiert Liitin, M1x1, Sarja CN Liitin, M1x1, 5-napainen, A-koodattu, Kulmassa Suojattu Ympäristölämpötila min./maks. -40 C / +85 C Suojausluokka IP67 Johtoruuviliitos PG 9 Materiaalit: Pesä Sinkkipainevalu Teknisiä huomautuksia Ilmoitettu kotelointiluokka on voimassa ainoastaan asennetussa ja tarkastetussa tilassa. Maksimaalinen virranotto yksittäinen käämi Liitettävä kaapelin halkaisija enint./ vähint. Paino Materiaalinumero [A] [mm] [kg] 4 6 / 8 0,

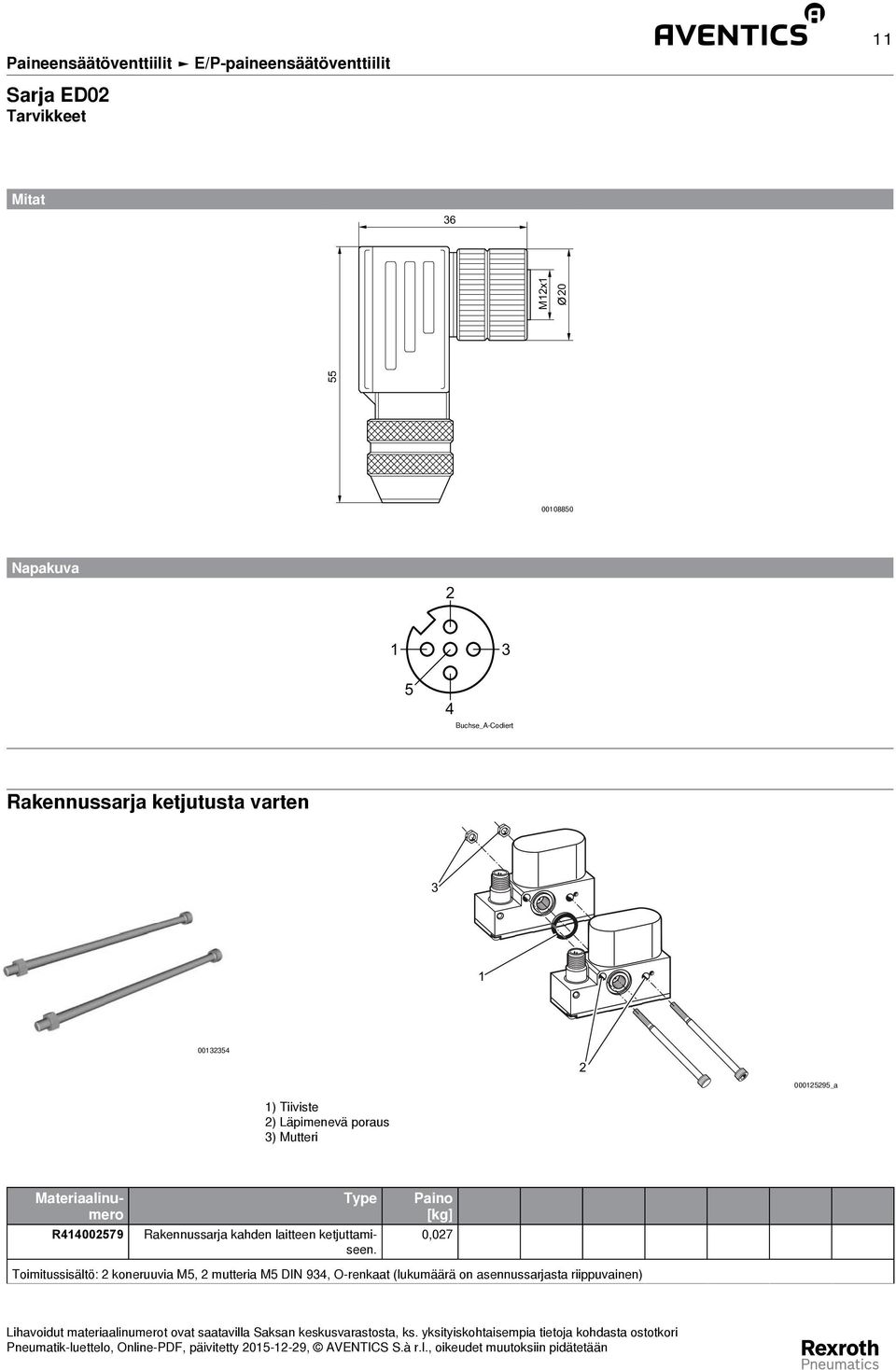

11 Paineensäätöventtiilit E/P-paineensäätöventtiilit Sarja ED0 Tarvikkeet 11 Mitat M1x Napakuva Buchse_A-Codiert Rakennussarja ketjutusta varten _a 1) Tiiviste ) Läpimenevä poraus 3) Mutteri Materiaalinumero R Type Rakennussarja kahden laitteen ketjuttamiseen. Paino [kg] 0,07 Toimitussisältö: koneruuvia M5, mutteria M5 DIN 934, O-renkaat (lukumäärä on asennussarjasta riippuvainen)

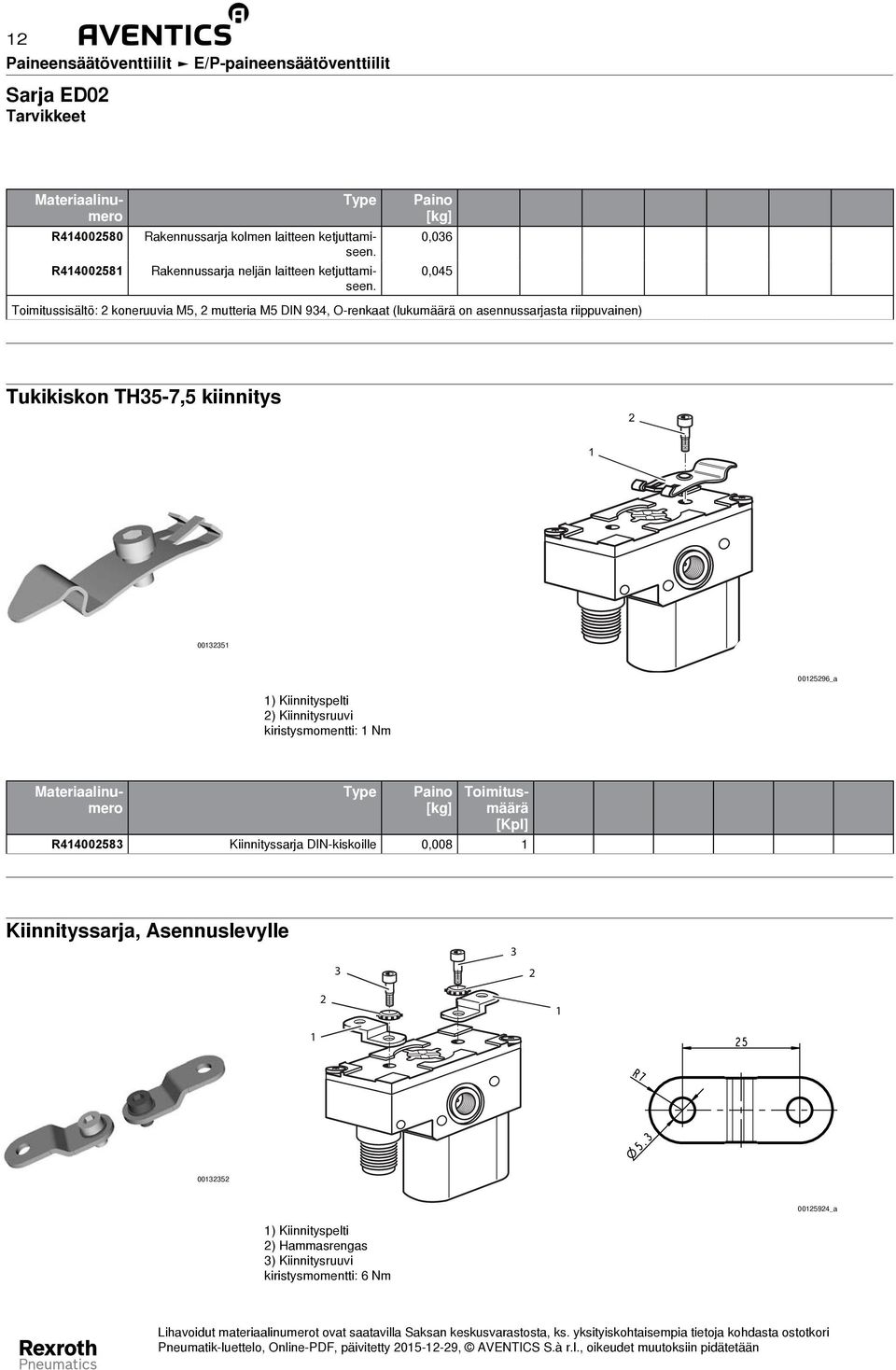

12 1 Paineensäätöventtiilit E/P-paineensäätöventtiilit Sarja ED0 Tarvikkeet Materiaalinumero R R Type Rakennussarja kolmen laitteen ketjuttamiseen. Paino [kg] 0,036 0,045 Toimitussisältö: koneruuvia M5, mutteria M5 DIN 934, O-renkaat (lukumäärä on asennussarjasta riippuvainen) Tukikiskon TH35-7,5 kiinnitys _a 1) Kiinnityspelti ) Kiinnitysruuvi kiristysmomentti: 1 Nm Type Paino [kg] Rakennussarja neljän laitteen ketjuttamiseen. Materiaalinumero Toimitusmäärä [Kpl] R Kiinnityssarja DIN-kiskoille 0,008 1 Kiinnityssarja, Asennuslevylle _a 1) Kiinnityspelti ) Hammasrengas 3) Kiinnitysruuvi kiristysmomentti: 6 Nm

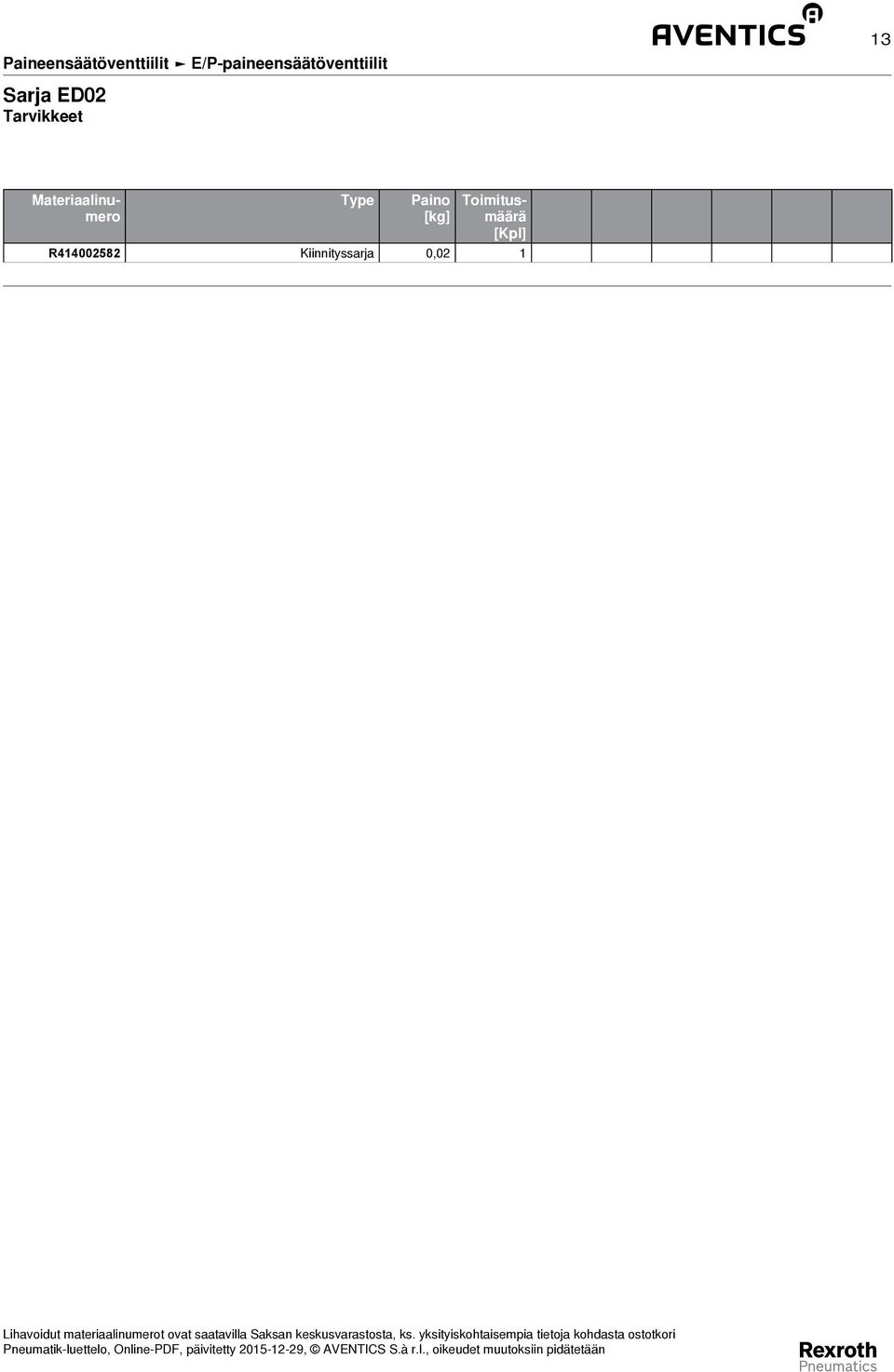

13 Paineensäätöventtiilit E/P-paineensäätöventtiilit Sarja ED0 Tarvikkeet 13 Type Paino [kg] Materiaalinumero Toimitusmäärä [Kpl] R Kiinnityssarja 0,0 1
