1 Man.rev.2 Asennus- ja käyttöönotto-ohje Osaluettelo Sisältö: TEKNISET TIEDOT 2 RAKENNE JA TOIMINTA 3 ASENNUS 4 KÄYTTÖÖNOTTO 5 HUOLTO JA OSALUETTELO DOKUMENTIT Tekninen spesifikaatio: G365 Asennus- ja käyttöönotto-ohje: Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. PASVE on Satron Instruments Oy:n rekisteröimä tavaramerkki. Satron Instruments Oy PL 22, 3390 Tampere Puh Telefax

2 TEKNISET TIEDOT PASVE DUAL on kahden Ø2 mm phantureiden asennus- ja huoltoventtiili, joka soveltuu käytettäväksi lähes kaikkien tämän kokoluokan ph-antureiden kanssa. PASVE DUAL:n avulla voidaan prosessia keskeyttämättä toteuttaa ph-antureiden puhdistus ja kalibrointi, tarvittaessa automaattisesti. Haluttaessa suojata anturia kuluttavissa prosesseissa voidaan se kääntää mittausasentoon vain mittaushetken ajaksi. PASVE DUAL:ta toimitetaan käsi-käyttöisenä, pneumaattisella tai sähköisellä toimilaitteella varustettuna. Soveltuvat ph-anturit Ks. valintataulukko teknisen spesifikaation G365 sivulla 3. Maksimi käyttöpaine/-lämpötila Paine 40 bar, lämpötila 250 C, (ks. oheinen taulukko). Min.käyttölämpötila on -50 C. Sovellutuksissa on huomioitava myös anturikohtaiset rajoitukset. Paine-/lämpötilakäyrä Materiaalit Kostuvat osat: AISI36L (EN.4404), Titaani Ti- 2 (EN ), Hastelloy C276 (EN 2.489), Duplex (EN.4462), 254SMO. Tiivisteet: PTFE, hiili- ja grafiitti-täytteinen PTFE, PTFE 50% + AISI36 50% seos. Paino PASVE DUAL - C PASVE DUAL - B ja P PASVE DUAL - F Toimilaite 5,5 kg EU:n direktiivit 4,7 kg, 4,8 kg, 8,9 kg, ATEX-direktiivi (94/9/EY) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EY) - Hyvä konepajakäytäntö EU:n luokitus : II 3 GD bar 40 PN40/ANSI300lbs ANSI50lbs C Pintalämpötila Ympäristön lämpötila C Lämpötilaluokka T6 T5 T4 2

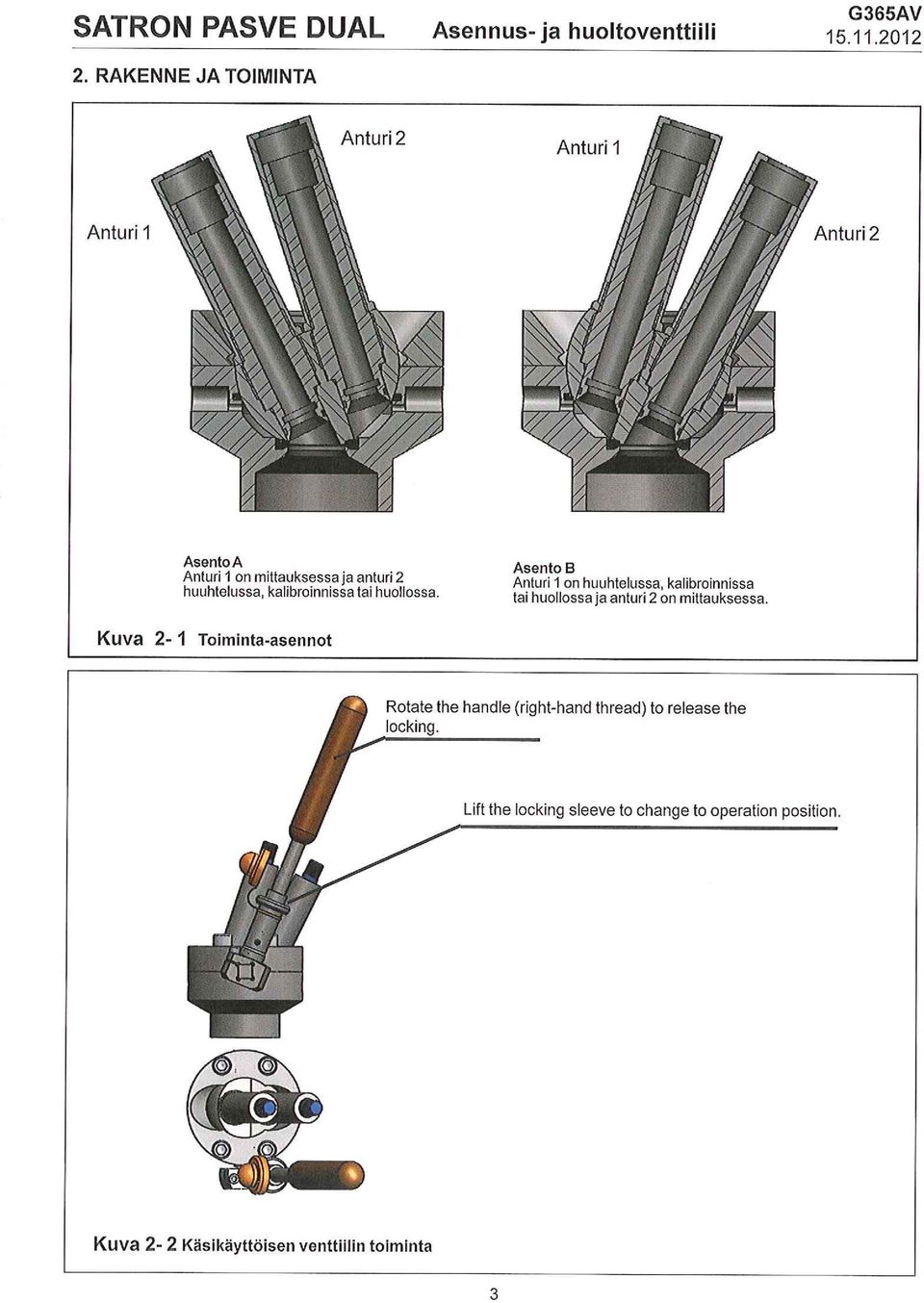

3

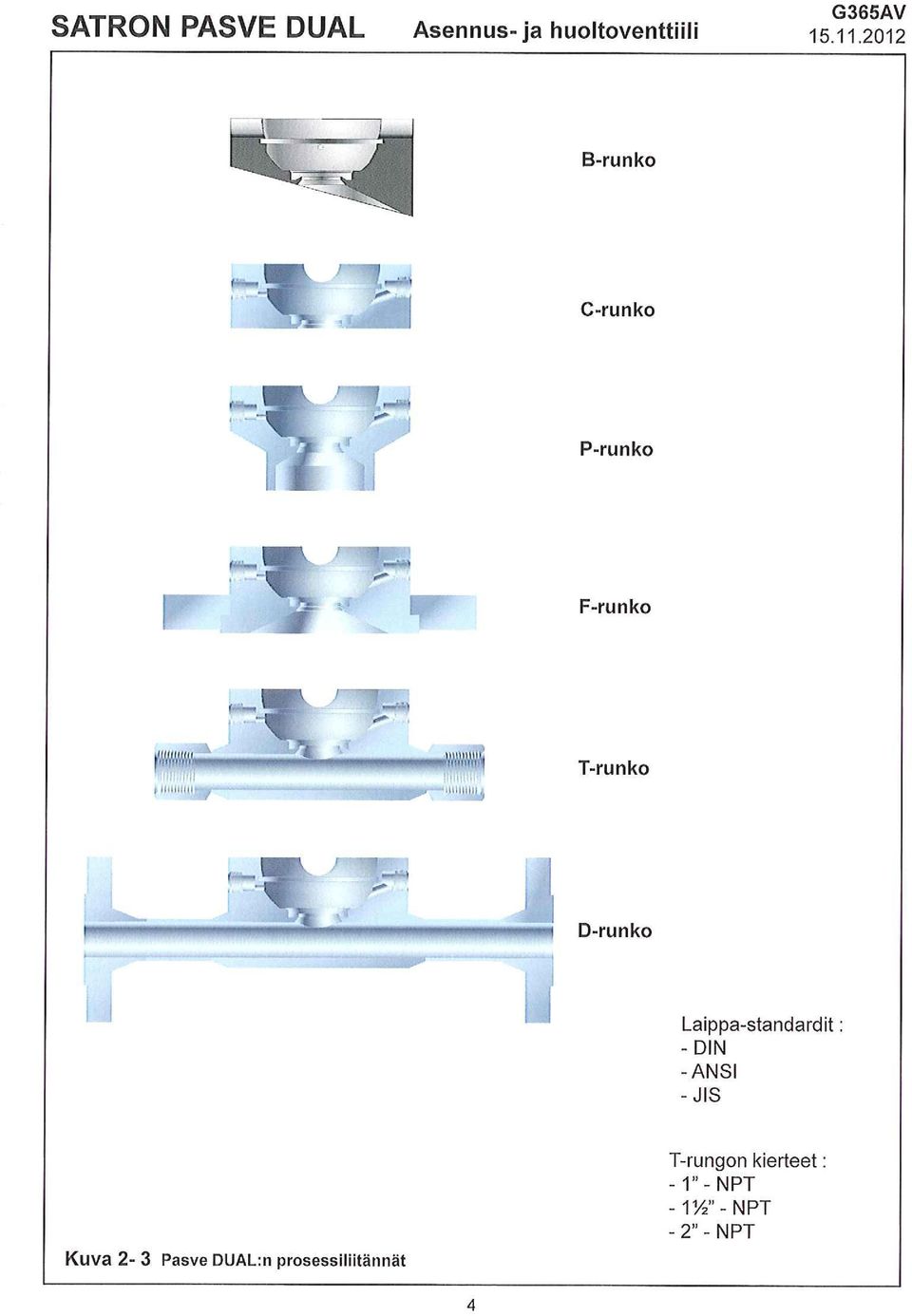

4

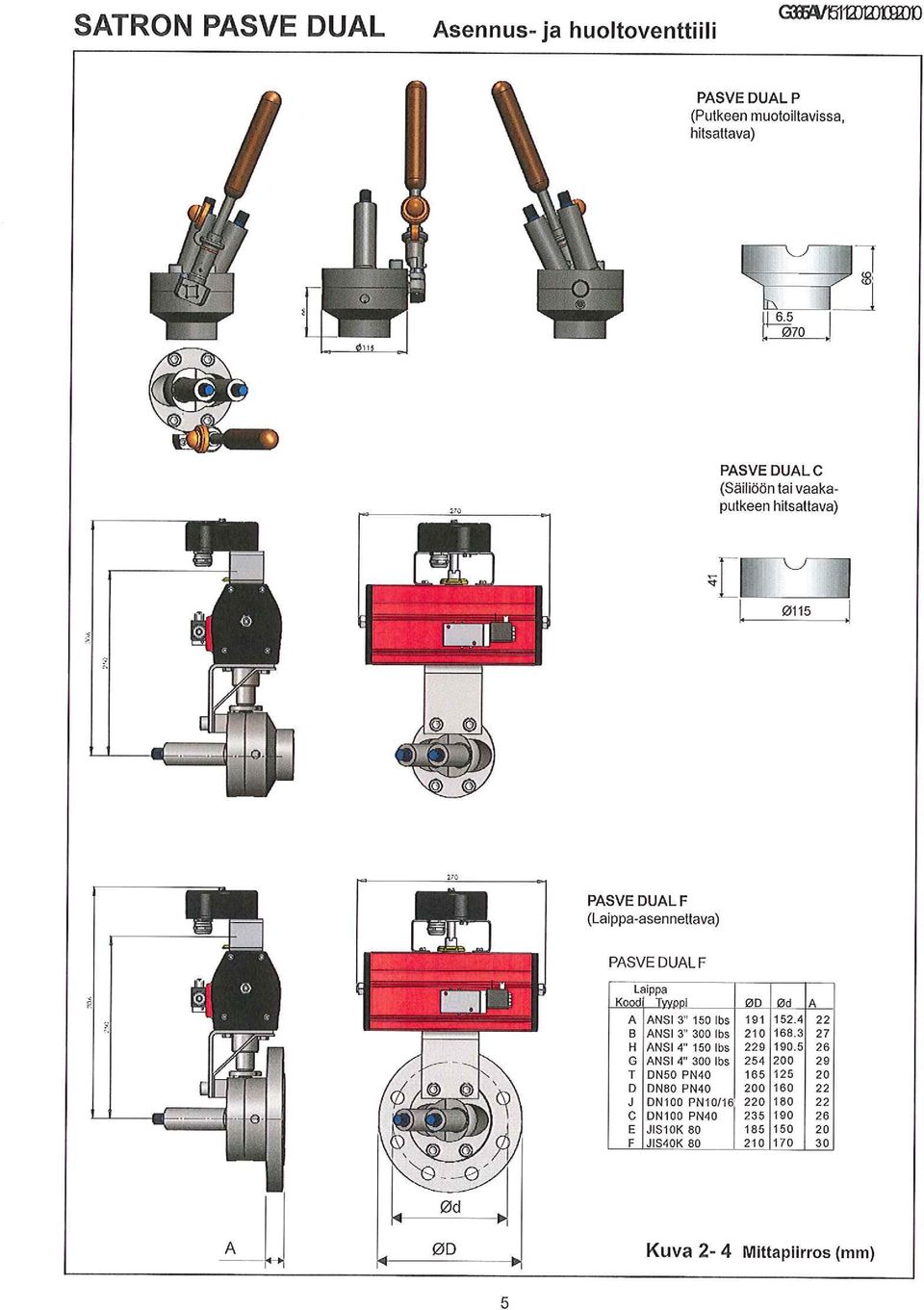

5

6 Kuva 2-5 Mittapiirros, sähköinen toimilaite 6

7 (type AS) B L W Ø40 M0/5 54 H K ØD PASVE pht (Läpivirtaava, kierrekiinnitteinen, asennustyyppi/runko T) PASVE phd (Läpivirtaava, laippakiinnitteinen, asennustyyppi/runko D) PASVE pht KIERRE Koodi (mitta K) B H " - NPT,5" - NPT 2" - NPT PASVE phd LAIPPA Koodi Tyyppi W ØD H H ANSI " 50 lbs J ANSI " 300 lbs U ANSI 2" 50 lbs V ANSI 2" 300 lbs G DN25 PN T DN50 PN Kuva 2-6 Mittapiirrokset, asennustyypit T ja D (läpivirtaavat mallit) 7

8 3. ASENNUS 3. Mekaaninen asennus Pystyasennuksessa on huomioitava, että ph-anturin sisällä oleva ilmakupla ei jää anturin kärkeen. Asennukseen suositellaan Pasvea jonka runko on valmiiksi koneistettu 5 -kulmaan. 5 a 80 min Mitta A siten, että liittimet saadaan kierrettyä huuhtelureikiin. Mitta B siten, että vähintäin 80 mm Pasven rungosta on putken sisäpinnan sisäpuolella. Jos mitta B on pakko tehdä alle 80 mm (alle 200 mm:n putket) on Pasve purettava ja alin tiiviste otettava pois, jottei se vaurioidu hitsattaessa. Hitsaus on muutenkin suoritettava siten, että runko lämpiää mahdollisimman vähän. Tarvittaessa on järjestettävä jäähdytys. Tätä asennustapaa voidaan käyttää 60 mm:n putkikoosta lähtien. Kuva 3- Asennus säiliöön tai pystyputkeen 8

9 5 Vaaka-asennuksessa on huomioitava, että ph-anturin sisällä oleva ilmakupla ei jää anturin kärkeen. Kuva 3-2 Asennus vaakaputkeen Runko koneistetaan putkikokoa vastaavaksi. Mikäli tätä runkoa käytetään esim. massan ph:n mittaukseen on runko koneistettava mahdollisimman lähelle pallon pintaa. Massan ph:n mittaukseen on suositeltavaa käyttää joko C- tai B-runkoa. Pienin käytettävä putkikoko on Ø70 mm. Hitsaus on suoritettava siten, että runko lämpiää mahdollisimman vähän, usealla pienellä palolla. Tarvittaessa on järjestettävä jäähdytys. Kuva 3-3 P-rungon asennus 9

10 Kuva 3-4 C-rungon kohdistaminen vaaka-putkeen Kuva 3-5 C-rungon hitsaus vaakaputkeen 0

11 3.2 Huuhtelun asennus Huuhtelukanavan koko, syöttö min. 3 mm. Liityntäkierre ¼-8 NPS IN OUT IN 2 Huuhtelukanavan koko, ulostulo min. 7 mm Liityntäkierre ¼-8 NPS Optiona anturin kärjen huuhtelu prosessissa. Liityntäkierre ¼-8 NPS Kuva 3-6 Huuhtelun kytkentä 3.3 Paineilman asennus 5 3 Paineilma ulos Liitynnän numero Liityntä kierre Paineilma sisään G/4 3 G/8 5 G/8 Kuva 3-7 Paineilman kytkentä

12 3.4 Sähkökytkennät Open. Irrota ruuvi 2. Väännä auki Power Kuva 3-8 Magneettiventtiilin kytkentä Kuva 3-9 PLUG-liittimen kytkentärasianirrotus Asennon valinta mm 2 Kiristä ruuvi Pg9 Kuva 3-0 Kytkentärasian suunnan valinta Kuva 3- Standardi rajakytkimet Kuva 3-2 Induktiiviset rajakytkimet, NS5002, NJ2-V3-N 2

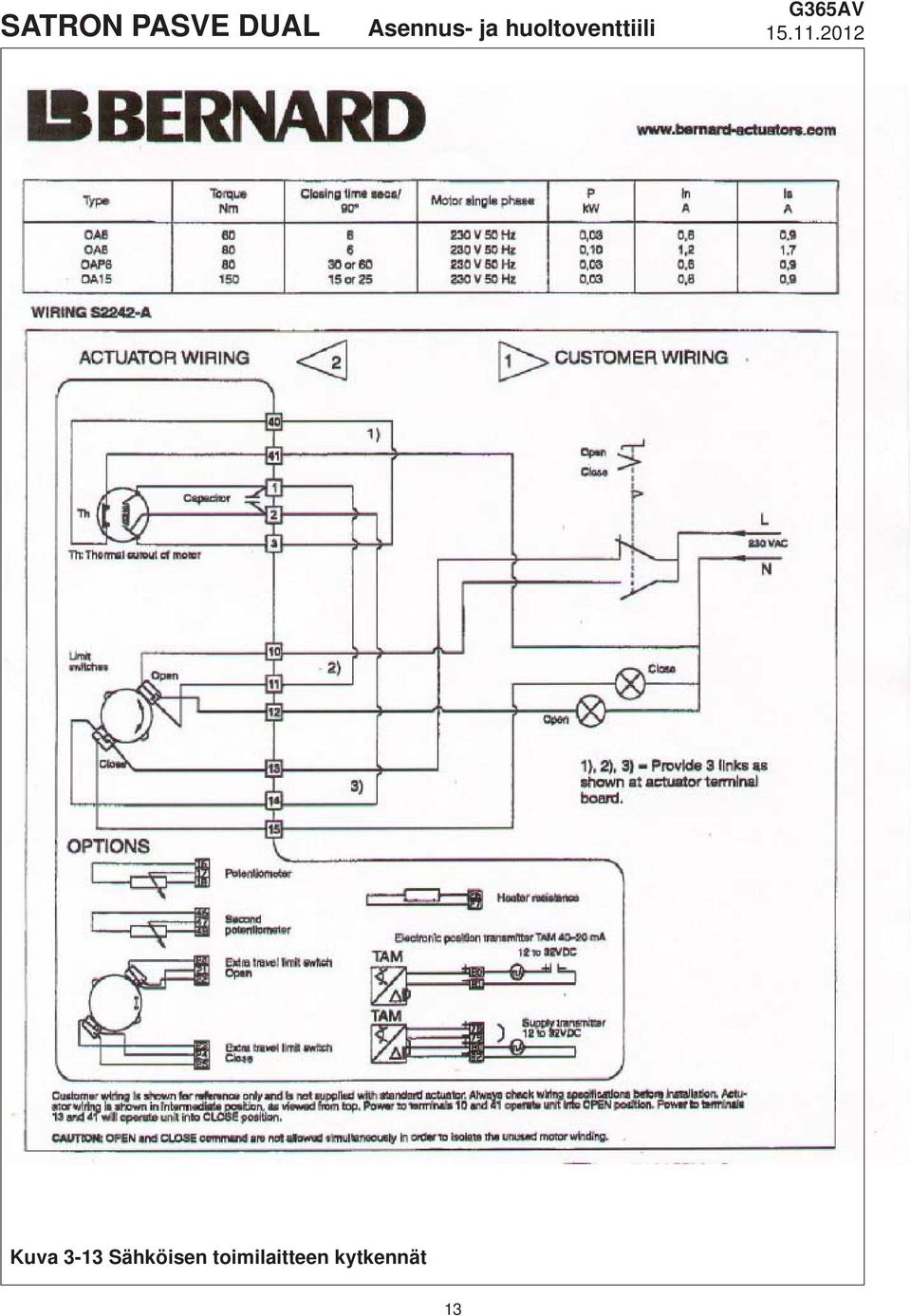

13 Kuva 3-3 Sähköisen toimilaitteen kytkennät 3

14 4 KÄYTTÖÖNOTTO. Sulkuventtiilit A ja B suljettuina ja paine P2 = 0 2. Asenna anturi Pasveen aina huuhteluasennossa. Koska jompi kumpi anturin liitäntä on aina mittausasennossa, niin Pasvea käännettäessä on varmistuttava, että molemmissa liitynnöissä on anturi tai sulkutulppa. A B P2 Kuva 4- ph-anturin asentaminen Pasveen bar. Postopuolen venttiili C suljettuna ja tulopuolen venttiili A tai B auki. Paine P > P2 2. Pasvea käytettäessä on varmistuttava, että molemmissa liitynnöissä on anturi tai sulkutulppa. A B C P P P2 Kuva 4-2 ph-anturin kääntäminen mittausasentoon 4

15 . Käännä haluamasi anturi huuhteluasentoon, huuhdeltavasta anturista riippuen tulopuolen venttiili A tai B auki. Paine P > P2 2. Avaa postopuolen sulkuventtiili C. Laske huuhtelunestettä Pasven lävitse niin kauan, että anturi puhdistuu. 3. Sulje poistopuolen sulkuventtiili C 4. Käännä anturi takaisin mittausasentoon. C A B P P P2 Kuva 4-3 ph-anturin huuhteleminen. Halutaan anturin huuhtelu ilman anturin kääntämistä pois mittausasennosta. 2. Halutaan puhdistaa rungossa oleva upotus siihen mahdollisesti kertyneestä sakasta 3. Halutaan puhdistaa rungossa oleva upotus prosessinesteestä ennen kääntövaihetta. Huom. Huuhtelunesteen paine oltava suurempi kuin prosessinesteen paine! Huuhtelunesteen lämpötila tulisi olla lähellä prosessinesteen lämpötilaa. Huuhteluja suoritettava riittävän usein, näin vältetään huuhtelukanavan tukkeutuminen! Kuva 4-4 Milloin käytetään ph-anturin ulkopuolinen huuhtelua? 5

16 5 HUOLTO Tiivisteiden vaihto Tarvittavat työkalut - M2 kuusiokoloavain - puukappale tiivisteen painamiseksi uraan - terävä, kapea ruuvitaltta vanhan tiivisteen poistamiseen - puhdistuspaperia tai kangasta urien puhdistukseen Vaihtotyö. Jos PASVE on kiinni prosessissa, varmista että säiliö/putki on tyhjä ja paineeton sekä tarvittaessa huuhdeltu. 2. Irrota anturi ja venttiilin pallo (neljä kpl M2 kuusiokoloruuveja). Varmista, etteivät laakerin osat putoa akselilta. Toimilaitemallissa on erityisen tärkeää, ettei muita ruuveja avata, koska muutoin toimilaitteen asetukset muuttuvat, kts kuva 5-4 osa Poista ruuvitaltan avulla vanhat tiivisteet varoen metallipintojen naarmuuntumista. Vanhat tiivisteet vaurioituvat käyttökelvottomiksi irrotuksessa. 4. Puhdista pinnat ja tiivisteurat huolellisesti. 5. Paina alimmainen (pienin) tiiviste uraansa. Oikea asennussuunta: tiivisteen Iyhyempi viiste palloa vasten, kts kuva Aseta uratiiviste sormin paikalleen mahdollisimman syvälle. Tee lopullinen uraan asennus puukappaleella varovasti painaen. Koska lopullinen painaminen vaatii voiman käyttöä, on varmistauduttava puukappaleen tasaisesta painamisesta, ettei tiiviste vaurioidu. 7. Tarkasta tiivisteet silmämääräisesti: niiden on oltava tasaisesti urissaan ilman näkyviä vaurioita. 8. Paina uudet laakerinauhat ja -holkit akselien pohjaan. Asenna pallo paikalleen. Voitele kuusiokoloruuvit ja kiristä ne vuorotellen tiukasti (60 Nm). 9. Kokeile pallon liike ja tiiveys. Aluksi pallon liike on hyvin jäykkä ja sen kääntäminen ei onnistu ilman lisävipuvartta ja tukevaa kiinnitystä (venttiilin on oltava tukevasti asennettuna joko prosessiin tai esim. ruuvipenkkiin). Puulasta. Voitele tiivisteet esim. manteliöljyllä 2. Asenna pohjatiiviste uraansa. Huom. tiivisteen suunta. 3. Asenna uratiiviste uraansa, ensin käsin mahdollisimman pitkälle. Loppu lenkki painetaan uraansa puulastalla. VARO TIIVISTEEN MURTUMISTA. Kuva 5- Tiivisteiden asennus 6

17 Osanro Osan nimi Tilauskoodi koloruuvi M4x6 SFS229 A4 Lukitusrunko Vetoruuvi Pidätinruuvi M4x6 DIN95 A4 Lukitusosa Pasve-jousi Lukitusruuvi Vetoholkki Suojatulppa Kampi Lukituskappale koonnan tilauskoodi: (ilman kampea,osa 0) Lukituskappale koonta T T T T T T Kuva 5-2 Räjäytyskuva ja osaluettelo, lukituskappale koonta Osanro Osan nimi Tilauskoodi Runko B, dual C, dual F, dual P, dual Pallo DUAL, AISI 36L Laakerirengas dual Lukkotappi Tiiviste 3 Sovitusputki Lieriösokka Ø0x26 ISO8735 A4 Suojaholkki 6koloruuvi M2x30 SFS229 A4 Laakerinauha Laakeriholkki Tiiviste o-rengas Ø7x2,5 FPM 6koloruuvi M2x40 SFS229 A4 o-rengas Øx2,5 FPM T05220 T0529 T0528 T0527 T0523 T0524 T T T T54756 T Pasve DUAL-asennusventtiili koonnan tilauskoodit: (ilman lukituskappale koontaa tai toimilaitetta, materiaali AISI36L) Pasve DUAL-B200 Pasve DUAL-C200 Pasve DUAL-F0200 Pasve DUAL-P200 MDUAL-B200 MDUAL-C200 MDUAL-F0200 MDUAL-P200 Kuva 5-3 Räjäytyskuva ja osaluettelo, Pasve DUAL asennusventtiili 7

18 Osanro Osan nimi Tilauskoodi Pidätinruuvi M4x6 Liikkeenrajoitin Kytkinosa Kuusioruuvi M8x20 A4 Vinotuki Vinotuki Asentoilmaisin stand. mikrokytkin Asentoilmaisin Namur-kytkin Asentoilmaisimen asennusosat Magneettiventtiili Lucifer 34N T T T T (Kela V 50Hz (2W) tai - (Kela D 230V50Hz (2W) - Kela J 0V60Hz (2W) - Kela C2 24VDC (2.5W) EEx me II T5-Kelat - (Kela D 230V50Hz (2W) - Kela J 0V60Hz (2W) - Kela C2 24VDC (2.5W) Magneettiventtiili EEx ia IIC T6 - Kela 28 V DC 0.4 W EEx ia IIC T6 Toimilaitteen kannatin Kuusiokoloruuvi M2x70 A4 Välipala Toimilaite RC240 DA Toimilaite RC240 SR T T Toimilaitekoonnan tilauskoodit: (ilman asentoilmaisinta, osat 7 ja 8 sekä ilman kelaa,osa 0) Toimilaite RC240DA + asennusosat Toimilaite RC240SR + asennusosat T5533 T Kuva 5-4 Räjäytyskuva ja osaluettelo, toimilaitekoonta 8

19 Kova tiiviste : - PVDF - PTFE 50% / AISI36 50% o-rengas 35.x.6. Aseta o-rengas Ø35.x.6 paikalleen rungon pohjassa olevaan uraan. 2. Aseta kova tiiviste o-renkaan päälle rungon pohjalla.varmista, että o-rengas asettuu hyvin tiivisteen olakkeen ja rungon uran muodostamaan tiivistetilaan. 3. Asenna pallo paikoilleen. Kovaa alatiivistettä käytetään mm. leikkaavan pallon kanssa tai yhdessä timanttipallon kanssa kuluttavilla aineilla. Tilauskoodi PVDF-tiivistesarjalle : KIT Tilauskoodi PTFE 50% / AISI36 50% -tiivistesarjalle : KIT55350 Kuva 5-5 Kovan alatiivisteen asennus AV6 M8 (4 kpl). Irroita vanha toimilaite avaamalla M8 ruuvit (4 kpl) 2. Kiinnitä uusi toimilaite M8 ruuveilla. 3. Aja Pasve mittausasentoon 4. Löysää M8 ruuvit (4 kpl) 5. Aja Pasve huuhteluasentoon 6. Kiristä M8 ruuvit (4 kpl) Kuva 5-6 Toimilaitteen vaihto 9
