1 Man.rev.1 Asennus- ja käyttöönotto-ohje Sisältö: 1 TEKNISET TIEDOT 2 RAKENNE JA TOIMINTA 3 ASENNUS 4 KÄYTTÖÖNOTTO 5 HUOLTO DOKUMENTIT Tekninen spesifikaatio: G340 Asennus- ja käyttöönotto-ohje: Viton on DuPont Dow Elastomer in rekisteröimä tavaramerkki PASVE on Satron Instruments Oy:n rekisteröimä tavaramerkki. Satron Instruments Oy PL 22, Tampere Puh Telefax

2 1. TEKNISET TIEDOT PASVE on pallotyyppinen asennus- ja huoltoventtiili, jota käytetään SATRON VG- ja HG - paine-lähettimien kanssa. PASVE eristää lähettimen prosessista tehden mahdolliseksi tarkastuksen, lähettimen vaihtamisen, huuhtelun ja kalibroinnin prosessia keskeyttämättä. PASVE toimitetaan käsikäyttöisenä tai pneumaattisella toimilaitteella varustettuna. Lähettimen kiinnitys G1 sisäkierre, istukka sopii SATRON VG-lähettimille. EU:n direktiivit ATEX-direktiivi (94/9/EY) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EY) - Hyvä konepajakäytäntö EU:n luokitus : II 3 GD Maks. käyttöpaine/-lämpötila Paine 40 bar, lämpötila 250 C, (katso oheinen taulukko). Min. käyttölämpötila -50 C. PVDF: Katso oheinen taulukko. Paine-/lämpötilakäyrä bar 40 PN40/ANSI300lbs ANSI150lbs 10 PVDF PN C Pintalämpötila Ympäristön lämpötila C Lämpötilaluokka T6 T5 T4 Materiaalit Kostuvat osat: AISI316L, Duplex, Hastelloy C276, Titaani, F- mallille myös PVDF. Tiivisteet PTFE tai hiili- ja grafiittitäytteinen PTFE Paino PASVE GC 4,3 kg, PASVE GP 4,2 kg, PASVE GF 8,4 kg, Toimilaite 5,5 kg 2

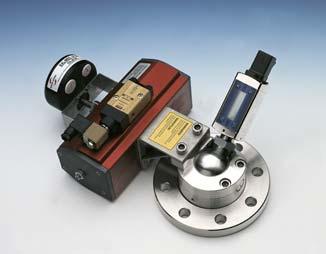

3 2. RAKENNE JA TOIMINTA Kuva 2-3 Puhdistus- ja tarkastusasento, vain käsikäyttöisessä mallissa. Kuva 2-1 Mittausasento C Z M Kierto C Z M Lukitusholkin nosto Lukitus vapautetaan pyörittämällä kahvasta (oikeakätinen kierre). Toiminta-asentoa vaihdettaessa nostetaan lukitusholkkia. Kuva 2-4 Käsikäyttöisen venttiilin toiminta Kuva 2-2 Vaihto- ja nollausasento Anturi käännetään mittaus- ja huuhteluasentoihin joko pneumaattisen tai sähköisen toimilaitteen avulla. Kuva 2-5 Pasve pneumaattisella toimilaitteella 3

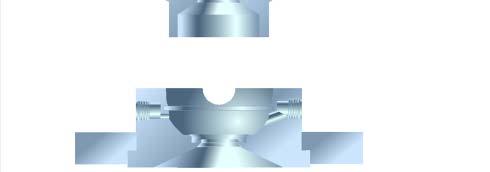

4 ¼-18 NPS M6-kierre ¼-18 NPS Tässä runkomallissa lähettimen kalvo on mahdollista huuhdella huoltoasennossa. Kuva 2-6 Runko G, kolme tiivistettä Kuva 2-7 Runko N, kaksi tiivistettä Riippulukko estää pallon lukitusruuvin kääntämisen Kuva 2-8 Turvatoiminto käsikäyttöisessä Pasvessa 4

5 Pasve toimilaitteella Pasve käsikäyttöinen C-runko P-runko F-runko Laippa-standardit : - DIN - ANSI - JIS Kuva 2-9 Pasve prosessiliitännät 5

6 R262 R PASVE GC NC (Säiliöön tai putkeen hitsattava) PASVE GP NP (Putkeen muotoiltavissa, hitsattava) D 115 R262 A Kuva 2-10 Mittapiirrokset ( mitat mm) PASVE GF NF (Laippa-asennettava) PASVE GF (NF) LAIPPA Koodi Tyyppi ØD Ød A A B C D E F ANSI 3" 150 lb ANSI 3" 300 lb DN100 PN40 DN80 PN40 JIS 10K 80 JIS 40K

7 L 55 A ØD Ød Ø Kuva 2-11 Mittapiirros, pneumaattinen toimilaite 270 (type AD) 400 (type AS) Kuva 2-12 Mittapiirros, sähköinen toimilaite 7

8 3. ASENNUS 2.1 Mekaaninen asennus Pystyasennuksessa on huomioitava, että vuotoreikä tulee alaspäin. Reiässä on M6-kierre. a 80 min Jos kyseessä on runko N, niin mitta A siten, että liittimet saadaan kierrettyä huuhtelureikiin. Mitta B siten, että vähintäin 80 mm Pasven rungosta on putken sisäpinnan sisäpuolella. Jos mitta B on pakko tehdä alle 80 mm (alle 200 mm:n putket) on Pasve purettava ja alin tiiviste otettava pois, jottei se vaurioidu hitsattaessa. Hitsaus on muutenkin suoritettava siten, että runko lämpiää mahdollisimman vähän. Tarvittaessa on järjestettävä jäähdytys. Tätä asennustapaa voidaan käyttää 60 mm:n putkikoosta lähtien. Kuva 3-1 Asennus säiliöön tai pystyputkeen 8

9 Pystyasennuksessa on huomioitava, että vuotoreikä tulee alaspäin. Reiässä on M6-kierre. Runko koneistetaan putkikokoa vastaavaksi. Pienin käytettävä putkikoko on 70 mm. Hitsaus on suoritettava siten, että runko lämpiää mahdollisimman vähän, usealla pienellä palolla. Tarvittaessa on järjestettävä jäähdytys. Kuva 3-3 P-rungon asennus 9

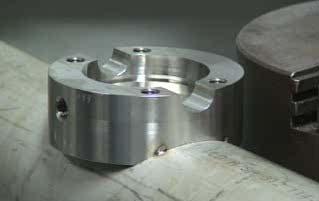

10 Kuva 3-4 C-rungon kohdistaminen vaaka-putkeen Kuva 3-5 C-rungon hitsaus vaakaputkeen 10

11 3.2 Huuhtelun asennus Huuhtelukanavan koko, ulostulo min. 7 mm Liityntäkierre ¼-18 NPS IN Optiona anturin kärjen huuhtelu prosessissa. Liityntäkierre ¼-18 NPS OUT Kuva 3-6 Huuhtelun kytkentä Huuhtelukanavan koko, syöttö min. 3 mm. Liityntäkierre ¼-18 NPS 3.3 Paineilman asennus Paineilma ulos Liitynnän numero Liityntä kierre Paineilma sisään 1 G1/4 3 G1/8 5 G1/8 Kuva 3-7 Paineilman kytkentä 11

12 3.4 Sähkökytkennät Open 1. Irrota ruuvi 2. Väännä auki Power Kuva 3-8 Magneettiventtiilin kytkentä Kuva 3-9 PLUG-liittimen kytkentärasianirrotus Asennon valinta mm 2 Kiristä ruuvi Pg9 Kuva 3-10 Kytkentärasian suunnan valinta Kuva 3-11 Standardi rajakytkimet Kuva 3-12 Induktiiviset rajakytkimet, NS5002, NJ2-V3-N 12

13 Kuva 3-13 Sähköisen toimilaitteen kytkennät 13

14 4 KÄYTTÖÖNOTTO B Lähettimen kiinnittäminen Pasveen - Pasve vaihto-/huuhteluasennossa, tulopuolen venttiili A kiinni ja ulostulopuolen venttiili B auki. - Asenna lähetin Pasveen. - Sulje ulostulopuolen venttiili B ja avaa tulopuolen venttiili A. - Käännä lähetin mittausasentoon. A Kuva 4-1 Huuhtelulla varustetun Pasven käyttöönotto B Lähettimen kalvon huuhtelu Pasvessa - Pasve mittausasennossa, tulopuolen venttiili A auki ja ulostulopuolen venttiili B kiinni. - Käännä lähetin vaihto-/huuhteluasentoon. - Avaa ulostulopuolen venttiili B ja anna tulopuolen venttiiliin A olla edelleen auki. - Kalvon puhdistuttua sulje ulostulopuolen venttiili B, anna tulopuolen venttiilin A olla edelleen auki. - Käännä lähetin mittausasentoon. A Kuva 4-2 Lähettimen kalvon huuhtelu Pasvessa 14

15 Milloin käytetään ulkopuolista huuhtelua? - Halutaan huuhdella kalvo mittausasennossa. - Halutaan puhdistaa rungossa oleva upotus siihen mahdollisesti kertyneestä sakasta. - Halutaan puhdistaa rungossa oleva upotus prosessinesteestä ennen kääntövaihetta. Kuva 4-4 Lähettimen kalvon ulkopuolinen huuhtelu 5 HUOLTO Tiivisteiden vaihto Tarvittavat työkalut - M12 kuusiokoloavain - puukappale tiivisteen painamiseksi uraan - terävä, kapea ruuvitaltta vanhan tiivisteen poistamiseen - puhdistuspaperia tai kangasta urien puhdistukseen Vaihtotyö 1. Jos PASVE on kiinni prosessissa, varmista että säiliö/putki on tyhjä ja paineeton sekä tarvittaessa huuhdeltu. 2. Irrota anturi ja venttiilin pallo (neljä kpl M12 kuusiokoloruuveja). Varmista, etteivät laakerin osat putoa akselilta. Toimilaitemallissa on erityisen tärkeää, ettei muita ruuveja avata, koska muutoin toimilaitteen asetukset muuttuvat, kts kuva 5-1 osat 18 ja Poista ruuvitaltan avulla vanhat tiivisteet varoen metallipintojen naarmuuntumista. Vanhat tiivisteet vaurioituvat käyttökelvottomiksi irrotuksessa. 4. Puhdista pinnat ja tiivisteurat huolellisesti. 5. Paina alimmainen (pienin) tiiviste uraansa. Oikea asennussuunta: tiivisteen Iyhyempi viiste palloa vasten, kts kuva Aseta uratiiviste sormin paikalleen mahdollisimman syvälle. Tee lopullinen uraan asennus puukappaleella varovasti painaen. Koska lopullinen painaminen vaatii voiman käyttöä, on varmistauduttava puukappaleen tasaisesta painamisesta, ettei tiiviste vaurioidu. 7. Tarkasta tiivisteet silmämääräisesti: niiden on oltava tasaisesti urissaan ilman näkyviä vaurioita. 8. Paina uudet laakerinauhat ja -holkit akselien pohjaan. Asenna pallo paikalleen. Voitele kuusiokoloruuvit ja kiristä ne vuorotellen tiukasti (60 Nm). 9. Kokeile pallon liike ja tiiveys. Aluksi pallon liike on hyvin jäykkä ja sen kääntäminen ei onnistu ilman lisävipuvartta ja tukevaa kiinnitystä (venttiilin on oltava tukevasti asennettuna joko prosessiin tai esim. ruuvipenkkiin). Muuta huomioitavaa: Toimilaitetyypissä on kaksi uratiivistettä, joista toinen asennetaan laakerirenkaaseen tasapainottamaan laakerointia. Leikkaa tiivisteestä laakerirenkaan aukon kokoinen pala pois kts kuva 5-1 osa

16 Osa- ja varaosaluettelo PASVE asennus- ja huoltoventtiilille Osanro Osan nimi Tilauskoodi Osanro Osan nimi Tilauskoodi Runko GC GP GF Runko NC NP NF Tiiviste 1 Tiiviste 3 T T T T T T Kts. varaosat Välipala Kuusiokoloruuvi M12x30 A4 Laakerirengas Tiiviste 2 PT-100 lämpötila-anturi PT-100 anturin kiinnitysruuvi O-rengas Ø6x2 FPM (Viton ) T T Kts. varaosat T Laakerinauha Laakeriholkki Pidätinruuvi M4x6 Liikkeenrajoitin Kytkinosa Kuusioruuvi M8x20 A4 Vinotuki Vinotuki Asentoilmaisin stand. mikrokytkin Asentoilmaisin Namur-kytkin Asentoilmaisimen asennusosat Magneettiventtiili Lucifer 341N 01 - Kela V 50Hz (2W) tai - (Kela D 230V50Hz (2W) - Kela J 110V60Hz (2W) - Kela C2 24VDC (2.5W) EEx me II T5-Kelat - (Kela D 230V50Hz (2W) - Kela J 110V60Hz (2W) - Kela C2 24VDC (2.5W) Magneettiventtiili EEx ia IIC T6 - Kela 28 V DC 0.4 W EEx ia IIC T6 Toimilaitteen kannatin Kuusiokoloruuvi M12x70 A4 T T T T T T Toimilaite RC240 DA Toimilaite RC240 SR Lukitusruuvi Jousi Vetoholkki Suojatulppa Pidätinruuvi M4x6 A4 DIN915 Vetoruuvi Kannatin Salpa Kampi Sokeatulppa 1/4 NPT Laakerikorva Laakerikorva Pallo, käsikäyttö AISI 316L Pallo, toimilaitekäyttö AISI 316L V Tiivistesarja, PTFE täytteellä Osanrot 2, 3, 5 ja 26 Varaosat V Tiivistesarja, puhdas PTFE Osanrot 2, 3, 5 ja T T T T T T T T T T T T T Kuva 5-1 Pasve räjäytyskuva 1 16

17 Puulasta 1. Voitele tiivisteet esim. manteliöljyllä 2. Asenna pohjatiiviste uraansa. Huom. tiivisteen suunta. 3. Asenna uratiiviste uraansa, ensin käsin mahdollisimman pitkälle. Loppu lenkki painetaan uraansa puulastalla. VARO TIIVISTEEN MURTUMISTA. Kuva 5-2 Tiivisteiden asennus Supista uran päät pistepuikolla 1. Leikkaa tiivisteestä aukonlevyinen +10 mm pituinen pala pois ja aseta tiiviste paikoilleen. 2. Supista tiivisteuran päät pistepuikolla siten ettei tiiviste pääse liukumaan pois urasta. Kuva 5-3 Tukitiivisteen asennus 17

18 Kova tiiviste : - PVDF - PTFE 50% / AISI316 50% o-rengas 35.1x Aseta o-rengas Ø35.1x1.6 paikalleen rungon pohjassa olevaan uraan. 2. Aseta kova tiiviste o-renkaan päälle rungon pohjalla.varmista, että o-rengas asettuu hyvin tiivisteen olakkeen ja rungon uran muodostamaan tiivistetilaan. 3. Asenna pallo paikoilleen. Kovaa alatiivistettä käytetään mm. leikkaavan pallon kanssa tai yhdessä timanttipallon kanssa kuluttavilla aineilla. Tilauskoodi PVDF-tiivistesarjalle : KIT Tilauskoodi PTFE 50% / AISI316 50% -tiivistesarjalle : KIT Kuva 5-4 Kovan alatiivisteen asennus AV16 1. Irroita vanha toimilaite avaamalla M8 ruuvit (4 kpl) 2. Kiinnitä uusi toimilaite M8 ruuveilla. 3. Aja Pasve mittausasentoon 4. Löysää M8 ruuvit (4 kpl) 5. Aja Pasve huuhteluasentoon 6. Kiristä M8 ruuvit (4 kpl) M8 (4 kpl) Kuva 5-5 Toimilaitteen vaihto 18
