Painelähettimet S-10, pohjatiivisteellinen rakenne S-11, kalvorakenne
|
|
- Kirsi Kinnunen
- 9 vuotta sitten
- Katselukertoja:
Transkriptio

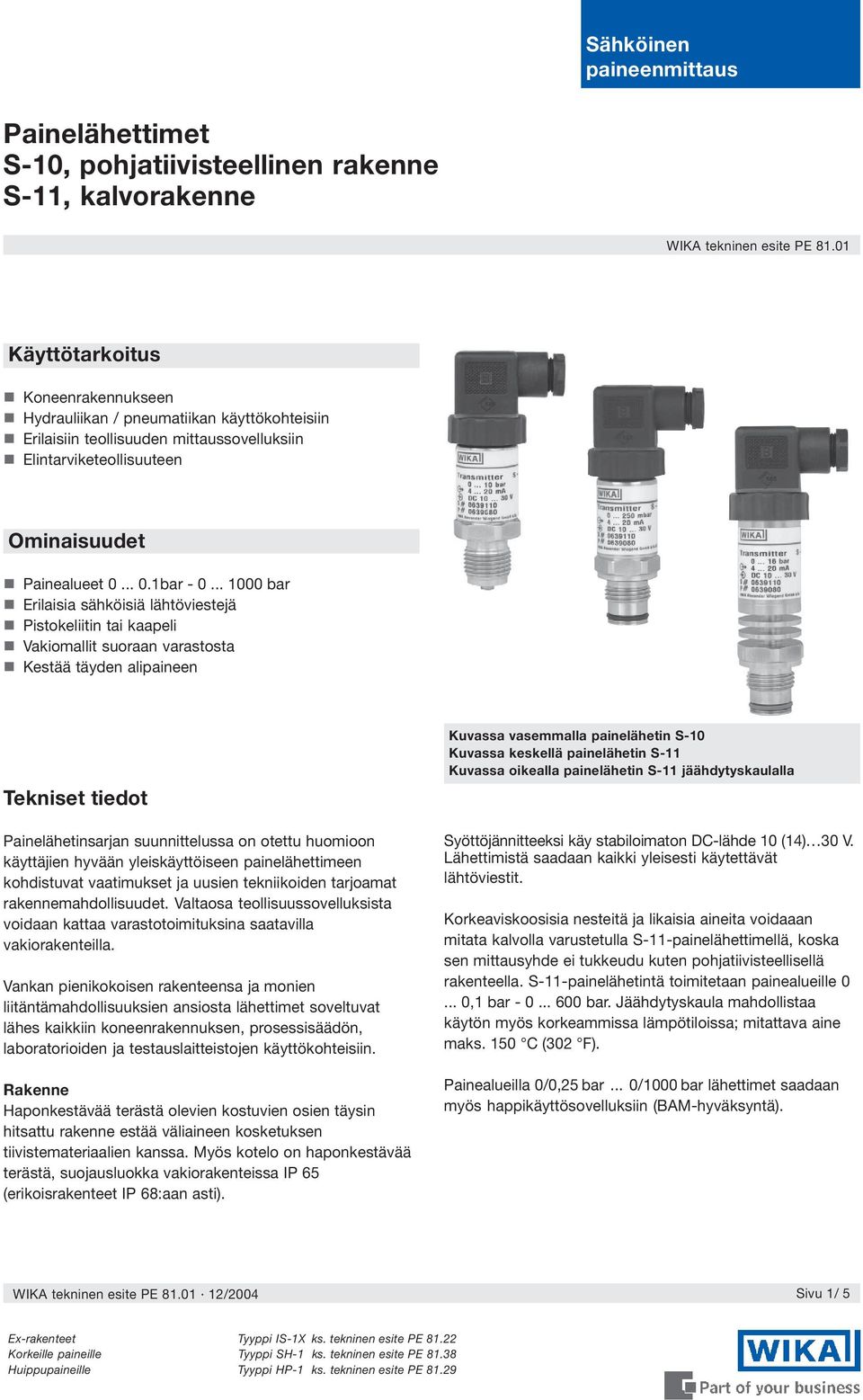

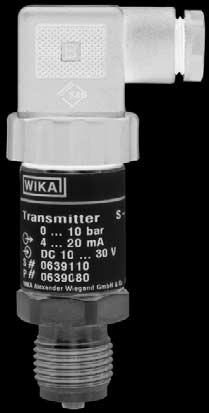

1 Sähköinen paineenmittaus Painelähettimet, pohjatiivisteellinen rakenne S-11, kalvorakenne WIKA tekninen esite PE Käyttötarkoitus n Koneenrakennukseen n Hydrauliikan / pneumatiikan käyttökohteisiin n Erilaisiin teollisuuden mittaussovelluksiin n Elintarviketeollisuuteen Ominaisuudet n Painealueet bar bar n Erilaisia sähköisiä lähtöviestejä n Pistokeliitin tai kaapeli n Vakiomallit suoraan varastosta n Kestää täyden alipaineen Tekniset tiedot Painelähetinsarjan suunnittelussa on otettu huomioon käyttäjien hyvään yleiskäyttöiseen painelähettimeen kohdistuvat vaatimukset ja uusien tekniikoiden tarjoamat rakennemahdollisuudet. Valtaosa teollisuussovelluksista voidaan kattaa varastotoimituksina saatavilla vakiorakenteilla. Vankan pienikokoisen rakenteensa ja monien liitäntämahdollisuuksien ansiosta lähettimet soveltuvat lähes kaikkiin koneenrakennuksen, prosessisäädön, laboratorioiden ja testauslaitteistojen käyttökohteisiin. Rakenne Haponkestävää terästä olevien kostuvien osien täysin hitsattu rakenne estää väliaineen kosketuksen tiivistemateriaalien kanssa. Myös kotelo on haponkestävää terästä, suojausluokka vakiorakenteissa IP 65 (erikoisrakenteet IP 68:aan asti). Kuvassa vasemmalla painelähetin Kuvassa keskellä painelähetin S-11 Kuvassa oikealla painelähetin S-11 jäähdytyskaulalla Syöttöjännitteeksi käy stabiloimaton DC-lähde 10 (14) 30 V. Lähettimistä saadaan kaikki yleisesti käytettävät lähtöviestit. Korkeaviskoosisia nesteitä ja likaisia aineita voidaaan mitata kalvolla varustetulla S-11-painelähettimellä, koska sen mittausyhde ei tukkeudu kuten pohjatiivisteellisellä rakenteella. S-11-painelähetintä toimitetaan painealueille ,1 bar bar. Jäähdytyskaula mahdollistaa käytön myös korkeammissa lämpötiloissa; mitattava aine maks. 150 C (302 ). Painealueilla 0/0,25 bar... 0/1000 bar lähettimet saadaan myös happikäyttösovelluksiin (BAM-hyväksyntä). Sivu 1/ 5 Ex-rakenteet Tyyppi IS-1X ks. tekninen esite PE Korkeille paineille Tyyppi SH-1 ks. tekninen esite PE Huippupaineille Tyyppi HP-1 ks. tekninen esite PE 81.29
2 Tekniset tiedot Tyypit / S-11 Painealueet bar 0,1 0,16 0,25 0,4 0,6 1 1,6 2, Ylipainekestävyys bar 1 1, Elementin rikkoutumispaine bar 2 2 2,4 2,4 4, , Painealueet bar ) Ylipainekestävyys bar Elementin rikkoutumispaine bar ) ) 3000 Materiaalit n Kostuvat osat Ø tyyppi { } Hakasuluissa { } olevat lisärakenteet edellyttävät lisähintaa. {alipaine, ylipaine, +/-, absoluuttipaine} 1) Vain tyyppi. 2) Tyyppi S-11: taulukon arvo pätee vain kun avainvälin alapuolella on erillinen tiivisterengas. Muulloin maks bar. (muita materiaaleja WIKA-painevälittimien yhteydessä) haponkestävä teräs Ø tyyppi S-11 haponkestävä teräs {Hastelloy C4} O-rengas: NBR 3) {Viton tai EPDM} n Kotelo haponkestävä teräs Sisäinen välitinneste 4) silikoniöljy {halogeenihiiliöljy happikäytössä} 5) {FDA-hyväksyntä elintarviketeollisuudelle} 3) Tyyppi S-11 jäähdytyskaulalla: O-rengas Vitonia tai EPDM:iä. 4) Ei tyypin lähettimissä joiden mittausalue > 25 bar. 5) Happikäytössä väliaineen lämpötila: C (S-11 maks. 40 bar asti). Ei voida valmistaa ali- ja absoluuttipaineille. Syöttöjännite U B U B DC V:ssa 10 < U B 30 ( lähtöviestillä V) Lähtöviesti ja R A Ohm:ssa ma, 2-johdinkytkentä R A (U B 10 V) / 0,02 A Kuormitettavuus R A ma, 3- johdinkytkentä R A (U B 3 V) / 0,02 A { V, 3- johdinkytkentä } R A > { V, 3- johdinkytkentä } R A > {muita lähtöviestejä tilauksesta} Nollapisteen/alueen viritys % ± 10 painelähettimen potentiometreillä Vasteaika ( %) ms < 1 (< 10 ms väliaineen lämpötilalla < -30 C mittausalueelle 25 bar:iin saakka tai kalvorakenteelle) Jännitekestävyystesti DC V 500 6) 6) NEC Class 02 jännitesyöttö (pienjännite ja pienvirta maks. 100 VA myös virhetilassa) Tarkkuus 7) % alueesta 0,25 {0,125} 8) (BFSL) % alueesta 0,5 {0,25} 8) (kalibrointi aluerajojen mukaan) 7) Sisältää lineaarisuuden, hystereesin ja toistuvuuden. Kalibrointi pystyasennossa paineliitäntä alhaalla. 8) Tarkkuus { }:ssa painealueille > 0,25 bar Toistuvuus % alueesta 0,05 Pysyvyys vuositasolla % alueesta 0,2 (referenssiolosuhteissa) Sallitut lämpötilat n väliaine 9) C { } Tyyppi S-11 jäähdytyskaulalla: n ympäristö 9) C Tyyppi S-11 jäähdytyskaulalla: n varastointi 9) C Tyyppi S-11 jäähdytyskaulalla: ) Täyttää myös EN vaatimukset; taulukko. 7, tyyppi C, luokka 4KH käyttö, 1K4 varastointi, 1K3 kuljetus Kompensoitu lämpötila-alue? C Lämpötilan vaikutus Kompensoidulla lämpötila-alueella n nollapisteeseen % alueesta 0,2 / 10 K (< 0,4 mittausalueille < 250 mbar) n alueeseen % alueesta 0,2 / 10 K a- hyväksynnät 89/336/ETY häiriösäteily ja häiriönsieto ks. EN Häiriösäteilyluokka A ja B, 97/23/EY painelaitedirektiivi (moduuli H) Iskunkestävyys g 1000 / IEC mukaisesti (mekaaninen isku) Tärinänkestävyys g 20 / IEC mukaisesti (resonanssi) Suojausluokka Suojaus vääränapaisuutta, ylijännitettä ja oikosulkua vastaan Paino kg n. 0,2 kg n. 0,3 kun virheettömyys alueesta 0,25% (suurempi kotelo) Sivu 2 / 5

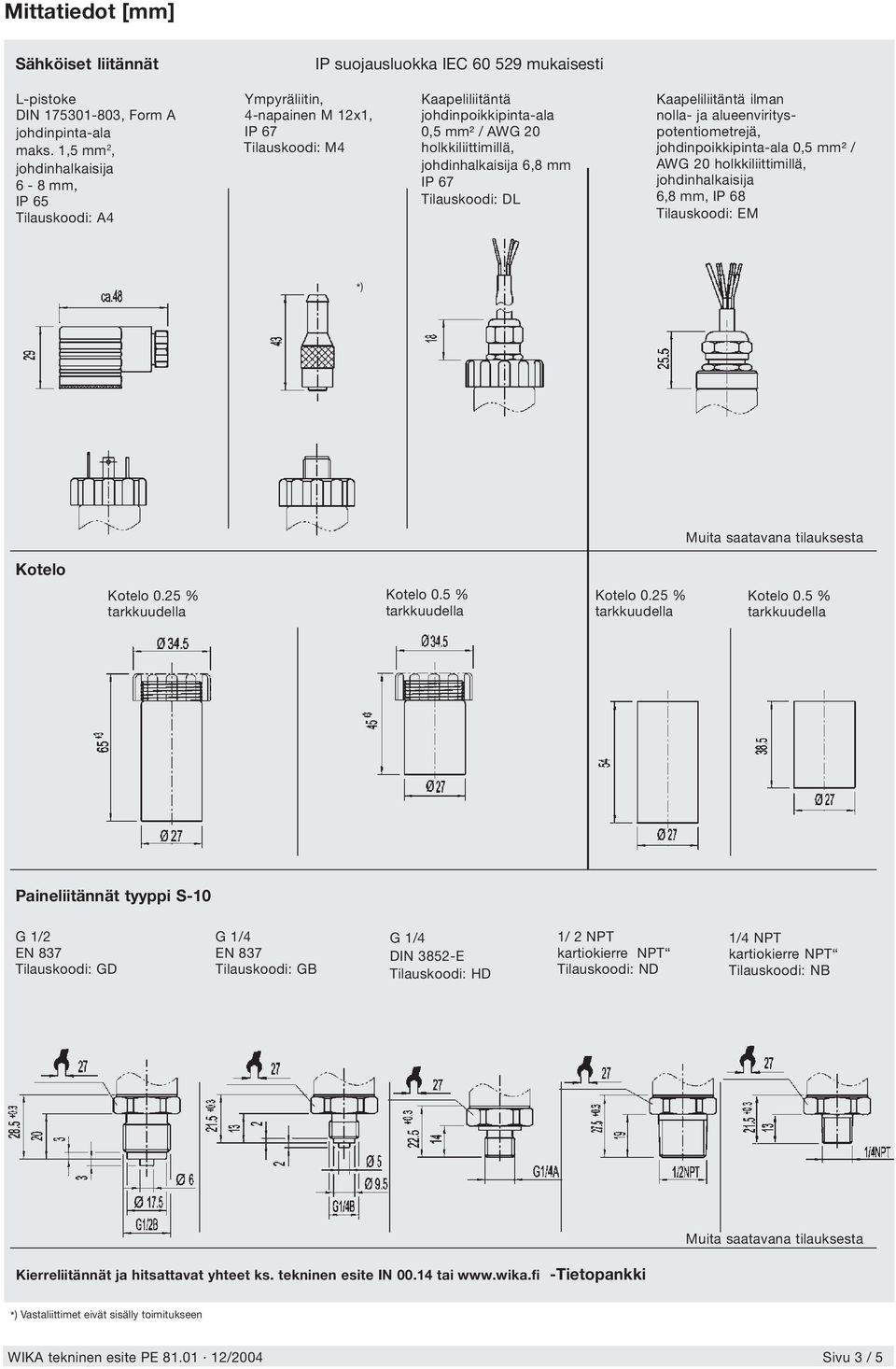

3 Mittatiedot [mm] Sähköiset liitännät IP suojausluokka IEC mukaisesti L-pistoke DIN , orm A johdinpinta-ala maks. 1,5 mm 2, johdinhalkaisija 6-8 mm, IP 65 Tilauskoodi: A4 Ympyräliitin, 4-napainen M 12x1, IP 67 Tilauskoodi: M4 Kaapeliliitäntä johdinpoikkipinta-ala 0,5 mm² / AWG 20 holkkiliittimillä, johdinhalkaisija 6,8 mm IP 67 Tilauskoodi: DL Kaapeliliitäntä ilman nolla- ja alueenvirityspotentiometrejä, johdinpoikkipinta-ala 0,5 mm² / AWG 20 holkkiliittimillä, johdinhalkaisija 6,8 mm, IP 68 Tilauskoodi: EM *) Kotelo Kotelo 0.25 % Kotelo 0.5 % Kotelo 0.25 % Kotelo 0.5 % Paineliitännät tyyppi G 1/2 EN 837 Tilauskoodi: GD G 1/4 EN 837 Tilauskoodi: GB G 1/4 DIN 3852-E Tilauskoodi: HD 1/ 2 NPT kartiokierre NPT Tilauskoodi: ND 1/4 NPT kartiokierre NPT Tilauskoodi: NB Kierreliitännät ja hitsattavat yhteet ks. tekninen esite IN tai -Tietopankki *) Vastaliittimet eivät sisälly toimitukseen Sivu 3 / 5
4 Mittatiedot [mm] Paineliitännät S-11, kalvorakenne G 1/2 B jäähdytyskaulalla tai ilman bar Tilauskoodi: 86 G 1B jäähdytyskaulalla tai ilman bar Tilauskoodi: 85 G 1B jäähdytyskaulalla EHEDG ** ) mukaisesti, 150 C asti, 25 bar asti Tilauskoodi: 84 18,5x23,9x1,5 29,7x35,7x2,0 29,7x35,7x2,0 O-rengas 15x2 O-rengas 26x2 O-rengas 21,82 x 3,53 Kierreliitännät ja hitsattavat yhteet ks. tekninen esite IN tai -Tietopankki ** ) European Hygienic Equipment Design Group Sähköiset liitännät 2-johdin kytkentä 3-johdin kytkentä L-pistoke DIN , orm A Ympyräliitin, 4- napainen M 12x1 Kaapeli 1,5 m referenssiilmaputkella ruskea ruskea valkoinen vihreä vihreä Kytkentäkaavio: Jännitelähde Kuorma (esim. näyttölaite) Sivu 4 / 5

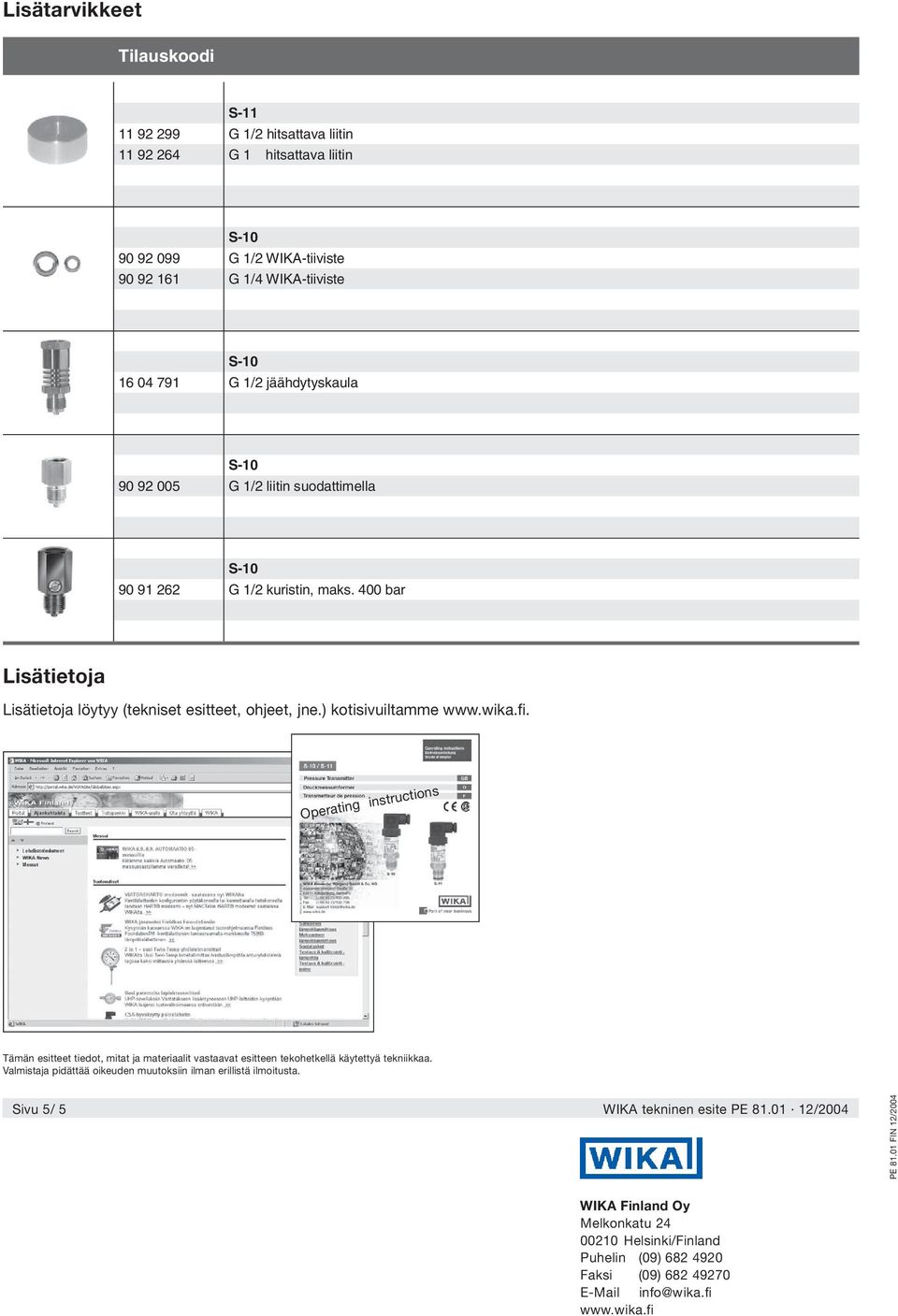

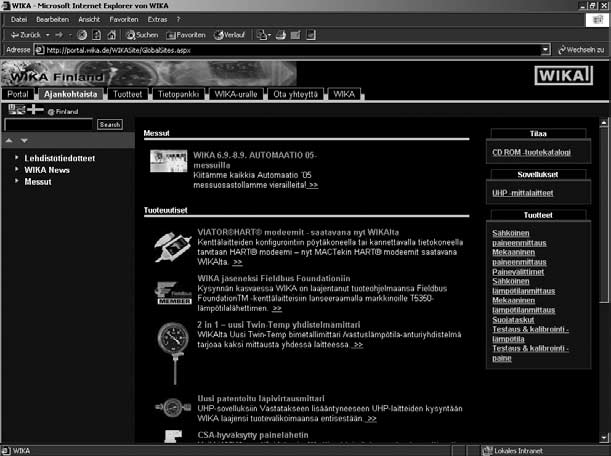

5 Lisätarvikkeet Tilauskoodi S G 1/2 hitsattava liitin G 1 hitsattava liitin G 1/2 WIKA-tiiviste G 1/4 WIKA-tiiviste G 1/2 jäähdytyskaula G 1/2 liitin suodattimella G 1/2 kuristin, maks. 400 bar Lisätietoja Lisätietoja löytyy (tekniset esitteet, ohjeet, jne.) kotisivuiltamme Operating instructions Tämän esitteet tiedot, mitat ja materiaalit vastaavat esitteen tekohetkellä käytettyä tekniikkaa. Valmistaja pidättää oikeuden muutoksiin ilman erillistä ilmoitusta. Sivu 5/ 5 PE IN 12/2004 WIKA inland Oy Melkonkatu Helsinki/ inland Puhelin (09) aksi (09) info@wika.fi
Rosemount 2088-, 2090P- ja 2090Fpainelähettimet
