Energianhallinta. Energiamittari. Malli EM10 DIN. Tuotekuvaus. Tilausohje EM10 DIN AV8 1 X O1 PF. Mallit

Transkriptio

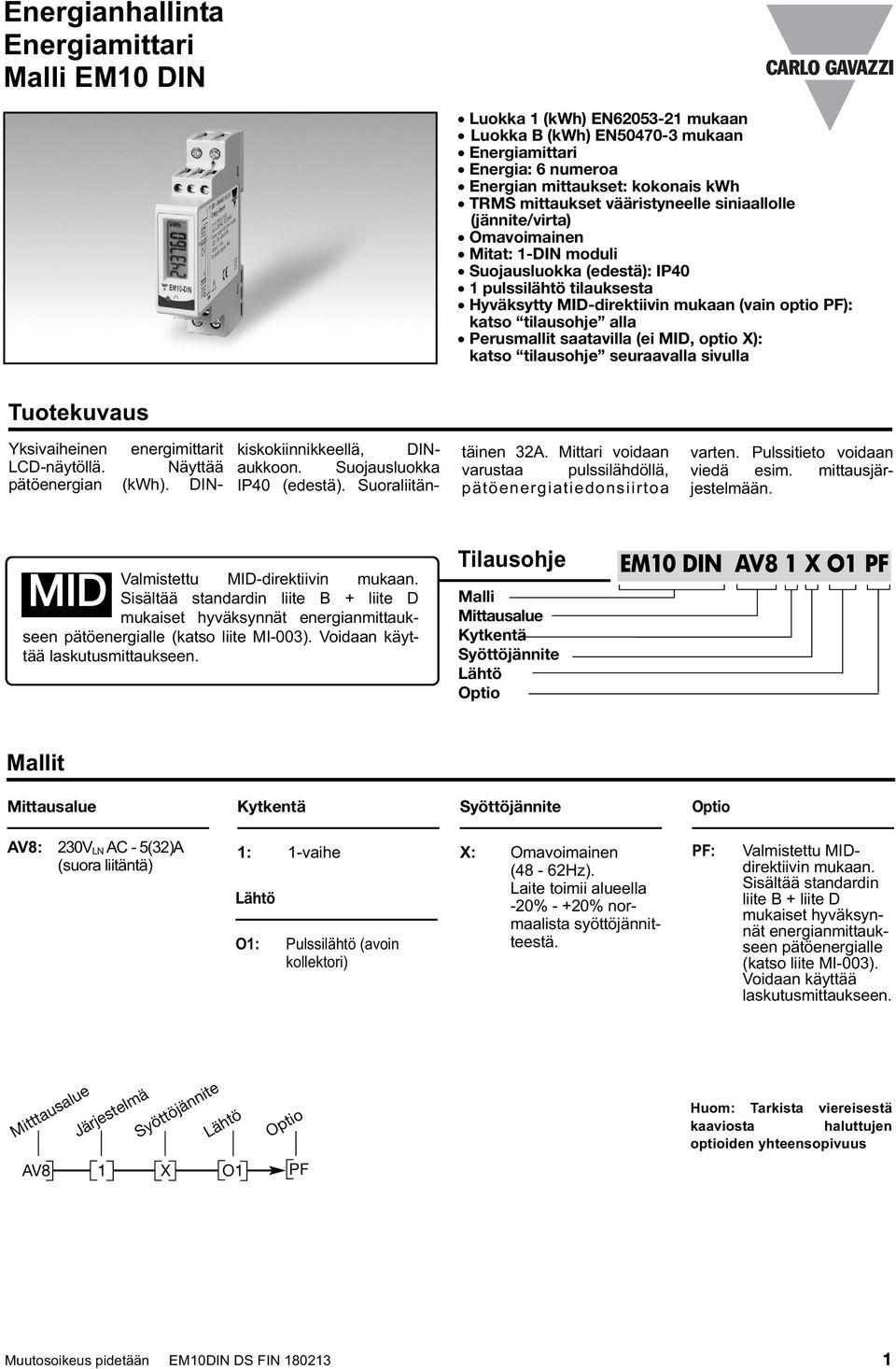

1 Energianhallinta Energiamittari Malli EM10 DIN Luokka 1 (kwh) EN mukaan Luokka B (kwh) EN mukaan Energiamittari Energia: 6 numeroa Energian mittaukset: kokonais kwh TRMS mittaukset vääristyneelle siniaallolle (jännite/virta) Omavoimainen Mitat: 1-DIN moduli (edestä): IP40 1 pulssilähtö tilauksesta Hyväksytty MID-direktiivin mukaan (vain optio PF): katso tilausohje alla Perusmallit saatavilla (ei MID, optio X): katso tilausohje seuraavalla sivulla Tuotekuvaus Yksivaiheinen energimittarit LCD-näytöllä. Näyttää pätöenergian (kwh). DIN- kiskokiinnikkeellä, DINaukkoon. IP40 (edestä). Suoraliitän- täinen 32A. Mittari voidaan varustaa pulssilähdöllä, pätöenergiatiedonsiirtoa varten. Pulssitieto voidaan viedä esim. mittausjärjestelmään. Valmistettu MID-direktiivin mukaan. MID Sisältää standardin liite B + liite D mukaiset hyväksynnät energianmittaukseen pätöenergialle (katso liite MI-003). Voidaan käyttää laskutusmittaukseen. Tilausohje Malli EM10 DIN AV8 1 X O1 PF Mallit AV8: 230V LN AC - 5(32)A 1: 1-vaihe O1: Pulssilähtö (avoin kollektori) X: Omavoimainen (48-62Hz). Laite toimii alueella -20% - +20% normaalista syöttöjännitteestä. PF: Valmistettu MIDdirektiivin mukaan. Sisältää standardin liite B + liite D mukaiset hyväksynnät energianmittaukseen pätöenergialle (katso liite MI-003). Voidaan käyttää laskutusmittaukseen. Mitttausalue AV8 1 X O1 PF Huom: Tarkista viereisestä kaaviosta haluttujen optioiden yhteensopivuus Muutosoikeus pidetään EM10DIN DS FIN

2 PERUSMALLIT Ei sertifioitu MID-direktiivin mukaan. Ei voida käyttää virallisena laskutusmittarina. Tilausohje Malli EM10 DIN AV7 1 X O1 X Mallit t AV7: 120V LN AC - 5(32) AV8: 230V LN AC - 5(32)A Huom: Tarkista viereisestä kaaviosta haluttujen optioiden yhteensopivuus 1: 1-vaihe Lähdöt XX: Ei ole O1: Pulssilähtö (avoin kollektori) X: Omavoimainen (48-62Hz). Laite toimii alueella -20% - +20% normaalista syöttöjännitteestä X: Ei ole t t AV7 1 X O1 X AV8 1 X O1 XX X Tulo, tekniset tiedot Nimellistulot : 1-vaihe Virta-alue (shuntilla) AV7 ja AV8: 5(32)A Jännitealue AV7: 120 VLN AC AV8: 230 VLL AC Tarkkuus (Näyttö) (@25 C ±5 C, R.H. 60%, 48-62Hz) AV7 malli Ib: 5A, Imax: 32A; Un: 120VLN (-20% +20%) AV8 malli Ib: 5A, Imax: 32A; Un: 230VLN (-20% +20%) Pätöenergia Luokka 1 EN ja luokka B EN mukaan, MID (liite MI-003), PF optio. Vertailuarvot Ib: 5A, Imax: 32A, 0.1 Ib: 0.5A Käynnistysvirta : 20mA Energian lisävirheet Häiriösuureet EN mukaan Lämpötilaryömintä 200ppm/ C Näytteenottotaajuus Hz Hz Näyttö 1 rivi (6 numeroa) Tyyppi LCD, h 7mm Energian näyttö Kokonais (kwh): 6 numeroa LED:t Punainen LED (Energian kulutus), 1000 pulssia/kwh (Max taajuus 16 Hz) EN mukaan 2 Muutosoikeus pidetään EM10DIN DS FIN

3 Tulo, tekniset tiedot (jatkuu Mittaukset kwh , automaattisella aluevalinnalla Menetelmä TRMS mittaus huomioiden vääristynyt siniaalto Suora Huippukerroin Ib 5A 4 (45A max. huippu) Kuormitusvirrat Jatkuva 50Hz 10ms ajan 50Hz Ylijännitteet Jatkuva 1.2 Un 500ms ajan 2 Un Tuloimpedanssi 120VL-N (AV7) >720KΩ 230VL-N (AV8) >720KΩ 5(32) A (AV7-AV8) < 0.5VA, tekniset tiedot Digitaalilähdöt (tilauksesta) jen lukumäärä 1 Tyyppi Avoin kollektori, 1000 pulssia/kwh. Signaali V ON 1.2 VDC max. 100 ma V OFF 30 VDC max. Pulssin kesto Eristys 100ms < 120msec (ON), 120ms (OFF), EN mukaan Optoeristimillä 4000 VRMS lähdön ja mittaustulojen välillä Tekniset tiedot, yleistä Käyttölämpötila -25 C C (-13 F F) (suhteellinen kosteus 0-90% ei 40 C) EN , EN ja EN mukaan Varastointilämpötila -30 C C (-22 F F) (suhteellinen kosteus < 90% ei 40 C) EN EN ja EN mukaan Asennuskategoria Cat. III (IEC60664, EN60664) Eristys (1 minuutin ajan) 4000 VRMS mittauslähtöjen ja digitaalilähdön (O1) välillä. Sähkölujuus 4000 VRMS 1 minuutin ajan Kohinanvaimennus CMRR 100 db, Hz EMC EN mukaan Sähköstaattiset purkaukset 8kV ilmapurkaus Immuniteetti säteileville sähkömagneettisille kentille Testi virralla: 10V/m, MHz; Testi ilman virtaa: 30V/m, MHz Purkaus Virran ja jännitteen tulopiireissä: 4kV Purkaus Radiotaajuiset häiriöt Standardit Turvallisuus Mittaustekniikka Pulssilähtö Hyväksynnät Virrat ja jännitteet mittaustulopiireissä: 4kV CISPR 22 mukaan IEC60664, IEC EN60664, EN (EN ) EN EN , EN , EN , MID liite MI-003 (optio PF) DIN43864, IEC CE, culus (vain X optio), MID (vain PF optio) Kytkennät Ruuviliittimet Johtimen poikkipinta-ala Mittaustulot: min. 2.5 mm 2, max. 10 mm 2 ; Ruuvien min/max. kiristysmomentti: 0.5 Nm / 1.1 Nm Muut liittimet: 1.5 mm 2. Muiden ruuvien kiristysmomentti: 0.5 Nm DIN Kotelo Mitat (LxKxS) 17.5 x 90 x 67.5 mm Materiaali Nylon PA66, itsesammuva: UL 94 V-0 Kiinnitys DIN-kisko Edestä IP40 Ruuviliittimet IP20 Paino Noin. 100 g pakkauksineen Immuniteetti johtuneille häiriöille 10V/m, 150KHz - 80MHz Muutosoikeus pidetään EM10DIN DS FIN

4 Jännitesyöttö, tekniset tiedot Omavoimainen 120VLN (AV7), 230 VLN (AV8) (-20% +20%) 48-62Hz Tehon kulutus 3VA MID liite MI-003 hyväksyntä (vain PF optio) EMC yhdenmukaisuus Tarkkuus 0.9 Un U 1.1 Un; 0.98 fn f 1.02 fn; fn: 50 tai 60Hz; cosj: 0.5 induktiivinen 0.8 kapasitiivinen. Luokka B I st: 0.02A; I min: 0.25A; I tr: 0.64A; I ref: 5A; I max: 32A. Käyttölämpötila -25 C C (-13 F F) (suhteellinen kosteus 0-90% ei 40 C) E2 Mittari tulee asentaa IP51- luokan tai tiiviimpään koteloon, jotta MID-direktiivin pölyä ja vettä koskevat vaatimukset täyttyisivät.. Käytetyt laskentakaavat Tarkkuus EN mukaan Energian mittaus kwh, tarkkuus (RDG) riippuen virrasta Prosentuaalinen virhe, luokka B +1.5% +1% Jossa: i= mitattu vaihe (L1) P= pätöteho t 1, t 2 =kulutuksen laskennan aloitus ja lopetusajat n= aikayksikkö t= kahden perättäisen aikajakson tehonkulutus n 1, n 2 = jaksottaisen kulutuksen aloitus ja lopetusajat 0% -1% -1.5% PF=1 PF=L0.5 or C A (0.05Iref) 0.5A (0,1Iref) 0.5A (0,1Iref) 5A (Iref) 5A (Iref) Luokka 1 tarkkuusrajat (Pätöenergia) 5(32)A Käynnistysvirta: 20mA 32A (Imax) 32A (Imax) Tulojen ja lähtöjen välinen eristys Mittaustulo Avoin kollektorilähtö AC syöttöjännite Mittaustulo - 4kV 0kV Avoin kollektorilähtö 4kV - 4kV AC syöttöjännite 0kV 4kV - 4 Muutosoikeus pidetään EM10DIN DS FIN

5 Johdotuskaavio ja avoin kollektorilähtö (O1) 1-vaihekytkentä Kuva. 1 1 open collector output Fig. 2 VDC VDC EM10- VDC Referenssi GND Referenssi HUOM: Liittimet 3 ja 4 on yhdistetty toisiinsa mittarin sisällä. Kuorman resistanssi (RC) täytyy suunnitella siten, että suljetun piirin virta on alle 100mA; VDC jännitteen tulee olla alle 30VDC. Etupaneli sekä lisäosat sinetöintiin Näyttö LCD-tyyppinen näyttö energialle. 2. LED Punainen LED näyttää kulututtua energiaa 3. Sinetöintikuori Voidaan sinetöidä mittarin ylä- ja alapuolelta (PF-optio) 4. Sinetöintikuoren asennus Asennetaan mittarin ylä- ja alapuolelle. Mitat 45mm 90mm 18mm 45.5mm 44mm 67.5mm /-0mm Muutosoikeus pidetään EM10DIN DS FIN
