1 RIIHIPELLON PÄIVÄKOTI VANTAA KOSTEUS- JA MIKROBIVAURIOT KUNTOTUTKIMUSOHJELMA I N S I N Ö Ö R I T O I M I S T O R A K S Y S T E M S O Y W W W. R A K S Y S T E M S. F I V A L T A K U N N A L L I N E N P A L V E L U N U M E R O :

2 01510 VANTAA KUNTOTUTKIMUSOHJELMA 2/6 SISÄLLYSLUETTELO 1. YLEISTÄ KOHTEEN TIEDOT TILAAJA TUTKIMUSOHJELMAN LAATIJA TUTKIMUSOHJELMA ASIAKIRJAT YLEISTÄ TUTKIMUKSESSA KÄYTETTÄVÄT MITTALAITTEET JA TUTKIMUSLAITOKSET MIKROBINÄYTTEIDEN (JA KOSTEUSMITTAUSTEN) KIRJAUS RAKENTEIDEN TUTKIMUKSET (ALAPOHJARAKENTEEN AVAUS) MIKROBITUTKIMUKSET TUTKIMUSSELOSTE LIITTEET...6

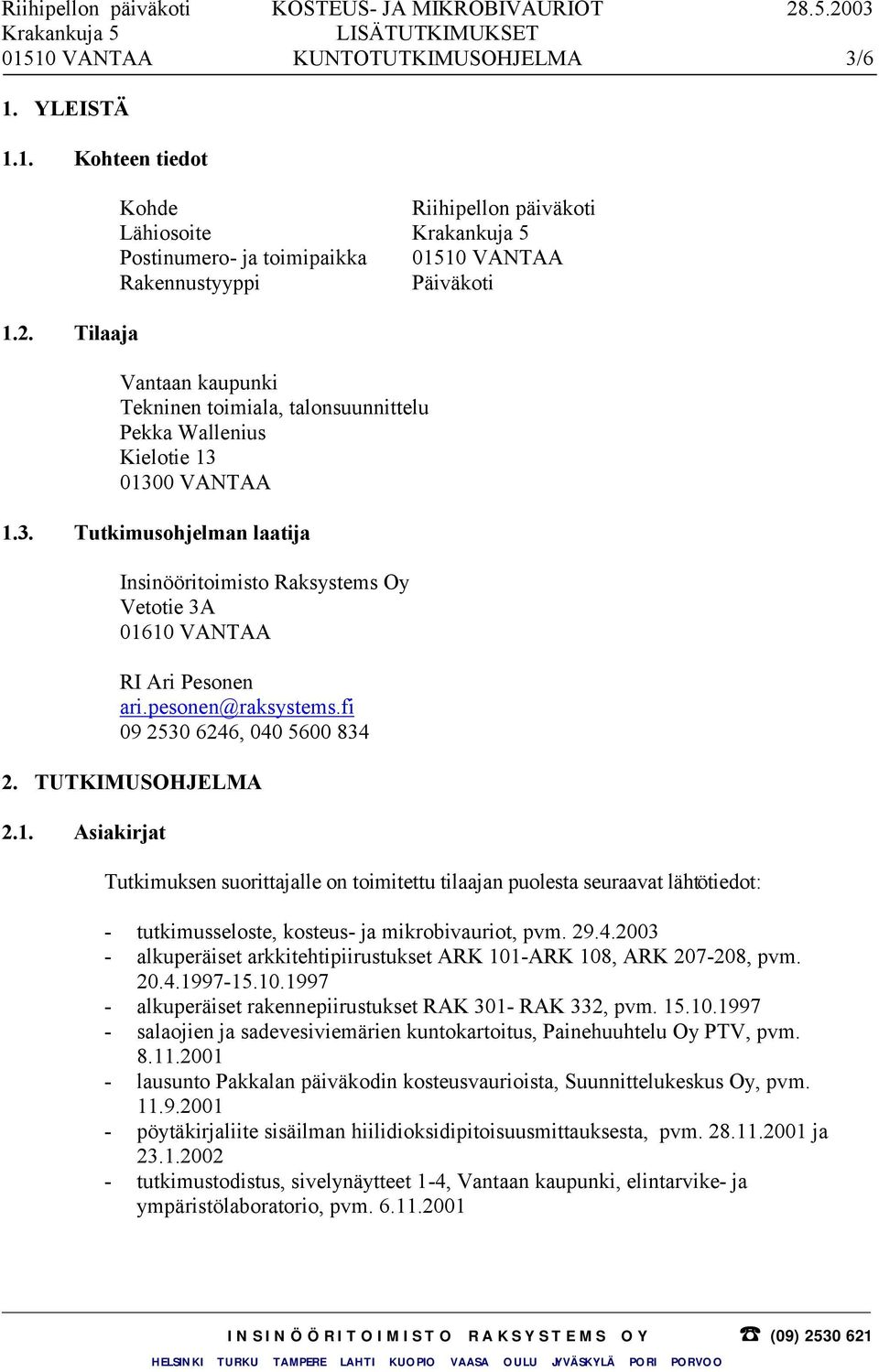

3 01510 VANTAA KUNTOTUTKIMUSOHJELMA 3/6 1. YLEISTÄ 1.1. Kohteen tiedot 1.2. Tilaaja Kohde Riihipellon päiväkoti Lähiosoite Postinumero- ja toimipaikka VANTAA Rakennustyyppi Päiväkoti Vantaan kaupunki Tekninen toimiala, talonsuunnittelu Pekka Wallenius Kielotie VANTAA 1.3. Tutkimusohjelman laatija Insinööritoimisto Raksystems Oy Vetotie 3A VANTAA RI Ari Pesonen , TUTKIMUSOHJELMA 2.1. Asiakirjat Tutkimuksen suorittajalle on toimitettu tilaajan puolesta seuraavat lähtötiedot: - tutkimusseloste, kosteus- ja mikrobivauriot, pvm alkuperäiset arkkitehtipiirustukset ARK 101-ARK 108, ARK , pvm alkuperäiset rakennepiirustukset RAK 301- RAK 332, pvm salaojien ja sadevesiviemärien kuntokartoitus, Painehuuhtelu Oy PTV, pvm lausunto Pakkalan päiväkodin kosteusvaurioista, Suunnittelukeskus Oy, pvm pöytäkirjaliite sisäilman hiilidioksidipitoisuusmittauksesta, pvm ja tutkimustodistus, sivelynäytteet 1-4, Vantaan kaupunki, elintarvike- ja ympäristölaboratorio, pvm

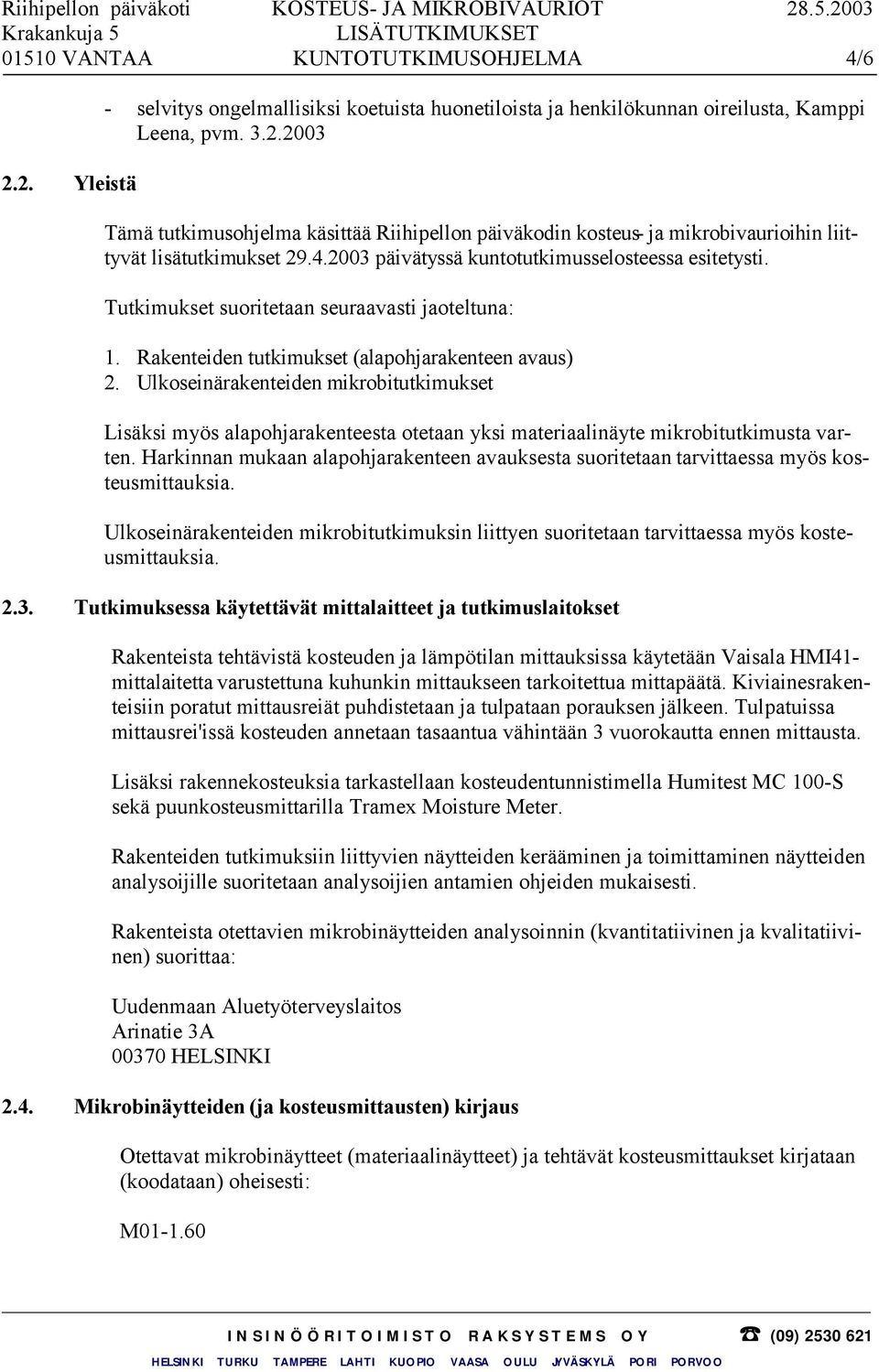

4 01510 VANTAA KUNTOTUTKIMUSOHJELMA 4/ Yleistä - selvitys ongelmallisiksi koetuista huonetiloista ja henkilökunnan oireilusta, Kamppi Leena, pvm Tämä tutkimusohjelma käsittää Riihipellon päiväkodin kosteus- ja mikrobivaurioihin liittyvät lisätutkimukset päivätyssä kuntotutkimusselosteessa esitetysti. Tutkimukset suoritetaan seuraavasti jaoteltuna: 1. Rakenteiden tutkimukset (alapohjarakenteen avaus) 2. Ulkoseinärakenteiden mikrobitutkimukset Lisäksi myös alapohjarakenteesta otetaan yksi materiaalinäyte mikrobitutkimusta varten. Harkinnan mukaan alapohjarakenteen avauksesta suoritetaan tarvittaessa myös kosteusmittauksia. Ulkoseinärakenteiden mikrobitutkimuksin liittyen suoritetaan tarvittaessa myös kosteusmittauksia Tutkimuksessa käytettävät mittalaitteet ja tutkimuslaitokset Rakenteista tehtävistä kosteuden ja lämpötilan mittauksissa käytetään Vaisala HMI41- mittalaitetta varustettuna kuhunkin mittaukseen tarkoitettua mittapäätä. Kiviainesrakenteisiin poratut mittausreiät puhdistetaan ja tulpataan porauksen jälkeen. Tulpatuissa mittausrei'issä kosteuden annetaan tasaantua vähintään 3 vuorokautta ennen mittausta. Lisäksi rakennekosteuksia tarkastellaan kosteudentunnistimella Humitest MC 100-S sekä puunkosteusmittarilla Tramex Moisture Meter. Rakenteiden tutkimuksiin liittyvien näytteiden kerääminen ja toimittaminen näytteiden analysoijille suoritetaan analysoijien antamien ohjeiden mukaisesti. Rakenteista otettavien mikrobinäytteiden analysoinnin (kvantitatiivinen ja kvalitatiivinen) suorittaa: Uudenmaan Aluetyöterveyslaitos Arinatie 3A HELSINKI 2.4. Mikrobinäytteiden (ja kosteusmittausten) kirjaus Otettavat mikrobinäytteet (materiaalinäytteet) ja tehtävät kosteusmittaukset kirjataan (koodataan) oheisesti: M

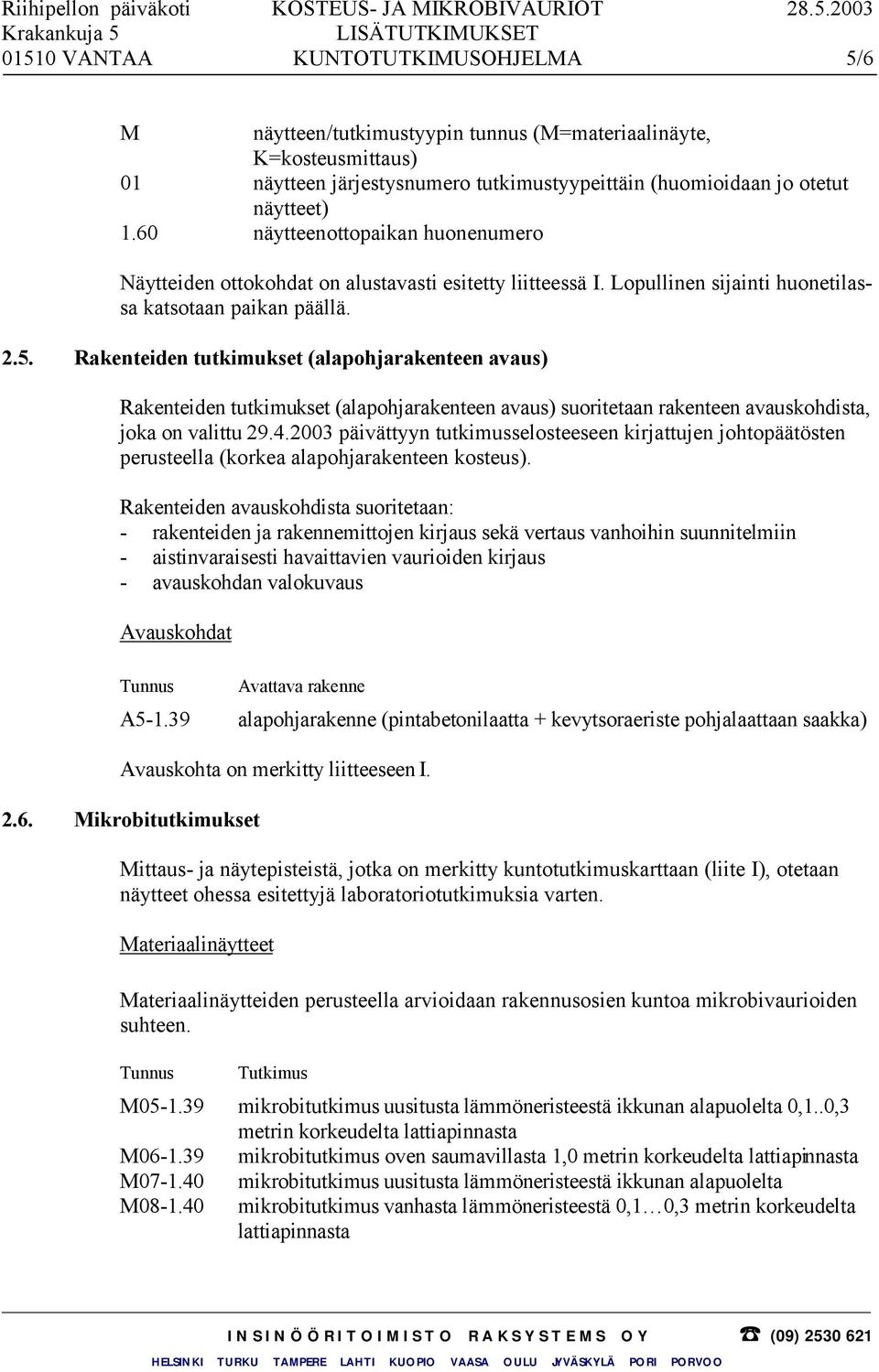

5 01510 VANTAA KUNTOTUTKIMUSOHJELMA 5/6 M näytteen/tutkimustyypin tunnus (M=materiaalinäyte, K=kosteusmittaus) 01 näytteen järjestysnumero tutkimustyypeittäin (huomioidaan jo otetut näytteet) 1.60 näytteenottopaikan huonenumero Näytteiden ottokohdat on alustavasti esitetty liitteessä I. Lopullinen sijainti huonetilassa katsotaan paikan päällä Rakenteiden tutkimukset (alapohjarakenteen avaus) Rakenteiden tutkimukset (alapohjarakenteen avaus) suoritetaan rakenteen avauskohdista, joka on valittu päivättyyn tutkimusselosteeseen kirjattujen johtopäätösten perusteella (korkea alapohjarakenteen kosteus). Rakenteiden avauskohdista suoritetaan: - rakenteiden ja rakennemittojen kirjaus sekä vertaus vanhoihin suunnitelmiin - aistinvaraisesti havaittavien vaurioiden kirjaus - avauskohdan valokuvaus Avauskohdat Tunnus A Avattava rakenne alapohjarakenne (pintabetonilaatta + kevytsoraeriste pohjalaattaan saakka) Avauskohta on merkitty liitteeseen I Mikrobitutkimukset Mittaus- ja näytepisteistä, jotka on merkitty kuntotutkimuskarttaan (liite I), otetaan näytteet ohessa esitettyjä laboratoriotutkimuksia varten. Materiaalinäytteet Materiaalinäytteiden perusteella arvioidaan rakennusosien kuntoa mikrobivaurioiden suhteen. Tunnus Tutkimus M mikrobitutkimus uusitusta lämmöneristeestä ikkunan alapuolelta 0,1..0,3 metrin korkeudelta lattiapinnasta M mikrobitutkimus oven saumavillasta 1,0 metrin korkeudelta lattiapinnasta M mikrobitutkimus uusitusta lämmöneristeestä ikkunan alapuolelta M mikrobitutkimus vanhasta lämmöneristeestä 0,1 0,3 metrin korkeudelta lattiapinnasta

6 01510 VANTAA KUNTOTUTKIMUSOHJELMA 6/6 M mikrobitutkimus oven saumavillasta 0,1 0,3 metrin korkeudelta lattiapinnasta M mikrobitutkimus uusitusta lämmöneristeestä ikkunan alapuolelta 0,1..0,3 metrin korkeudelta lattiapinnasta M mikrobitutkimus ikkunan saumavillasta (karmin alakappaleeseen liittyvä sauma) M mikrobitutkimus uusitusta lämmöneristeestä ikkunan alapuolelta M mikrobitutkimus ikkunan saumavillasta (karmin alakappaleeseen liittyvä sauma) M mikrobitutkimus oven saumavillasta noin 0,1 0,3 metrin korkeudelta lattiapinnasta M mikrobitutkimus uusitusta lämmöneristeestä ikkunan alapuolelta M M Tutkimusseloste 3. LIITTEET mikrobitutkimus uusitusta lämmöneristeestä ikkunan alapuolelta mikrobitutkimus alapohjan kevytsoraeristeestä tai siihen liittyvistä materiaaleista Suoritettujen tutkimusten perusteella laaditaan tutkimusseloste, johon kirjataan rakenteen avauksen ja mikrobitutkimusten tulokset sekä korjaustoimenpide-ehdotukset. Korjaussuunnitelma tehdään kuntotutkimusselosteen pohjalta. Kuntotutkimusselostuksen sisältö jaotellaan: 1. Yleistä 2. Saadut lähtötiedot 3. Rakenneselvitys 4. Mittaus- ja tutkimustulokset 5. Yhteenveto ja johtopäätökset 6. Rakenneosien korjaustapaesitykset ja jatkotoimenpide-ehdotukset 7. Liitteet Liite I: Pohjapiirros (1:200), tutkimus- ja avauskohdat Vantaalla INSINÖÖRITOIMISTO RAKSYSTEMS OY RI Ari Pesonen Puh: (09) , Fax: (09)
