1 TILAAJA: Pomarkun Kunta PL Pomarkku MITTAUSPÖYTÄKIRJA Työnsuorittaja: Juha Paappanen KOHDE: Yläaste ja Lukio Lukiotie Pomarkku Vakuutusyhtiö: Sivu: 1 (Kosteuskartoitus) TilPuh1: TilPuh2: Pennanen TIETOJA KIINTEISTÖSTÄ: Talotyyppi: Rak.materiaali: Kattotyyppi: Koulurakennus Betonirunko/tiiliverhoiltu Harjakatto Rakennusvuosi: Rakennusala: Huoneala: TEKNIIKKA: Lämpöjohdot: Asenn. Materiaali teräs Kunto Putkien sijainti Käyttövesi Lv: Kv: Viemäröinti: Pohjalaatta: 2000 kupari 2000 kupari 2000 muovi Alapohjassa. Lisätietoja: YLEISTÄ Tutkittu kohde on koulun luokka ja huone. Koulu on remontoitu noin 10 vuotta sitten, jolloin esim ilmavaihtoa on uusittu ja samoin putkistoja. Tarkastuksen/ mittauksen syy Luokka huoneessa on yksi oppilaista sairastellut ja epäilys oli mahdolliseen kosteusvaurioon, koska huoneessa olevan lavuaarin hajulukon ja muovisen viemärin välinen kumitiiviste oli pois paikoiltaan. Kohteessa suoritettiin kosteuskartoitus. Kosteuden levinneisyys Kosteusmittaus suoritettiin pintaosoitin laitteella sekä piikkimittarilla ja lukemat olivat rakenteelle normaaleja. Kuitenkin oli havaittavissa lievästi korkeampia arvoja vuotokohdan läheisyydessä, kuin muualla. Lattiaan porattiin lisäksi reikä huoneen puolelle, josta tarkistettiin lattiarakenne. Alapohja on rakennettu yhdellä laatalla ja rakennuksen alla oleva hiekka oli juoksevassa muodossa ja silmämääräisesti kuivaa. Toimenpide-ehdotus Koska oppilas on sairastellut juuri kyseisessä luokassa kannattaa luokkahuoneeseen tehdä sisäilman mittaukset, joilla voidaan varmistua sisäilman laadusta. Viemärin tiiviste oli jo paikoillaan. Eteläväylä Pori Puhelin: Faksi: Sähköposti: toimisto@tehokuivaus.fi Y-tunnus: Kotisivu: VAKUUTUSYHTIÖIDEN KESKUSLIITON HYVÄKSYMÄ JÄLKIVAHINKOJEN KUIVAUSLIIKE

2 MITTAUSPÖYTÄKIRJA Työnsuorittaja: Juha Paappanen Sivu: 2 Lattian rakenne: Huone+ luokka muovimatto betonilaatta n. 15cm hiekka Mittaustulokset: Mittauspvm: Ulkoilma: Sisäilma: 97,00Rh-% 51,00Rh-% Klo: C = 21 C = 7,40g/kg 7,88g/kg Mittarit: Gann pinta Vaisala hmi41 hmp46 Lisätietoja mittauksesta: Mittarit: Mittarit kalibroitu: Vaisala hmi 41/ hmp 46: Suhteellisen kosteuden mittari (Rh%). Lämpötilan ollessa +20 C ja suhteellinen kosteus 0-90% mittaustarkkuus on ±3% (työmaaolosuhteissa ±4%) Rh% mittaustarkkuus on ±4%. Pohjakuvaan on merkitty mittauspisteet numeroilla ja kosteusluokitus väreillä. Mittaus suoritetaan rakenteen sisältä. Kohonnen kosteuden raja-arvona on 10g/kg. Vaisala hmi 41/ hmp 44: Betonin suhteellisen kosteuden mittari. Mittaus suoritetaan rt mukaisesti. Gann pinta: Gann puu: Gann Hydromette Uni 1, pintakosteusmittari. Mittari on tarkoitettu rakennusmateriaalien kosteuserojen mittaamiseen rakenteita rikkomatta. Mittauspisteet on merkitty pohjakuvaan merkillä gann. Kosteusluokitus on ilmaistu värein pohjakuvassa. Materiaalin suuntaa-antava kriittinen raja-arvo on todennettavissa vertailumittauksin. Gann Hydromette HT 95, puun kosteuden mittari. Mittauspisteet on merkitty pohjakuvaan painoprosentteina (P%). Kosteusluokitus on ilmaistu värein. Puun kosteuden mittaus suoritetaan puun sisältä. Kuivan puun kosteus on alle 19 P%. Toimeksiannoissamme noudatamme konsulttitoiminnan yleisiä sopimusehtoja KSE Tämän mittauspöytäkirjan toimenpide-ehdotukset perustuvat havaittujen tutkimus- ja mittaustulosten tulkintaan. Tutkimus ei sulje pois mahdollisuutta, että muualla rakenteissa olisi piilossa olevia rakennusvirheitä tai vaurioita. Eteläväylä Pori Puhelin: Faksi: Sähköposti: toimisto@tehokuivaus.fi Y-tunnus: Kotisivu: VAKUUTUSYHTIÖIDEN KESKUSLIITON HYVÄKSYMÄ JÄLKIVAHINKOJEN KUIVAUSLIIKE

3 huone luokka paino% käytävä Lukiotie 5 Pomarkku

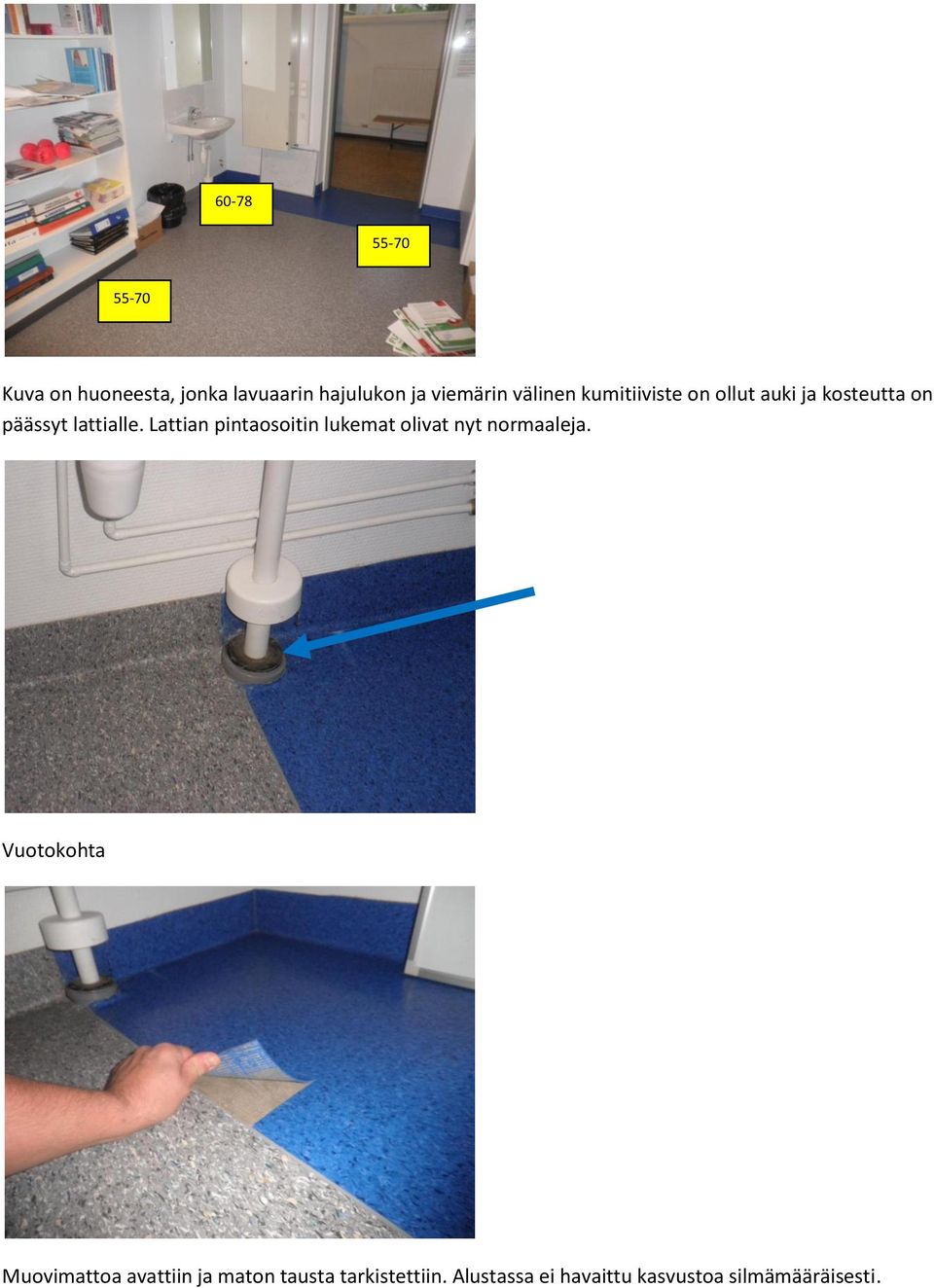

4 60-78 Kuva on huoneesta, jonka lavuaarin hajulukon ja viemärin välinen kumitiiviste on ollut auki ja kosteutta on päässyt lattialle. Lattian pintaosoitin lukemat olivat nyt normaaleja. Vuotokohta Muovimattoa avattiin ja maton tausta tarkistettiin. Alustassa ei havaittu kasvustoa silmämääräisesti.

5 Alapohjaan porattiin tarkistusreikä ja rakennuksen alla oleva hiekka oli juoksevassa muodossa ja silmämääräisesti pölykuivan näköistä paino% Luokka huoneen lattiaa mitattiin pintakosteuden osoittimella sekä maton läpi piikkimittarilla ja lukemat olivat rakenteelle normaaleja.
