1 Geotekniikan informaatiojulkaisuja Tielaitos Massanvaihto Tielaitoksen selvityksiä 2/1993 Helsinki 1993 Tielaitos Geopalvelut

2 Tielaitoksen selvityksiä 2/1993 Geotekniikan informaatiojulkaisuja Massanvaihto Tielaitos Geopalvelut Helsinki 1993

3 ISBN ISSN TIEL Painatuskeskus Oy Helsinki 1993 Julkaisua myy: Hallintopalvelut, painotuotevarasto Telefax (90) Tielaitos Opastinsilta 12 A PL HELSINKI Puh. vaihde (90)

4 ALKUSANAT Tämä massanvaihtoa käsittelevä julkaisu on ensimmäinen pohjanvahvistusratkaisuja koskevassa informaatiojulkaisujen sarjassa. Materiaalin keruu- ja kirjoitustyön ovat tehneet Mikko Leppänen ja Simo Hoikkala Viatek Tapiola Oy:stä. Työn yhteydessä on haastateltu seuraavia rakentajia: Juhani Ilmonen, Pentti Impiö, Esko Liimatta, Väinö Meriläinen, Pekka Pietola ja Teuvo Pirinen Uudenmaan tiepiiristä, Esko Kaarto Turun tiepiiristä sekä Rauno Honkala E. Hartikainen Oy:stä. Tilaajan puolelta työtä ovat valvoneet Matti Kolhinen ja Raimo Moisio geopalvelukeskuksesta sekä Heikki Vesa Oulun tuotantoteknisestä kehitysyksiköstä. Tielaitos Geopalvelut

5 4 Massanvaihto sisältö 1 JOHDANTO 7 2 MENETELMÄKUVAUKSET Massanvaihto kaivamalla 2.2 Massanvaihto pengertämällä 3 MASSANVAIHTO KAIVAMALLA Kaivanto Täyttö Osittainen massanvaihto Ympäristö ja varottavat rakenteet MASSANVAIHTO PENGERTÄMÄLLÄ Alkukaivanto Täyttö Ylös ja sivulle nousseet massat Räjäytykset Ympäristö ja varottavat rakenteet Liittyvät rakenteet ja vanhan penkereen leventäminen 22 5 LÄJITYKSET 5.1 Tierakenteet Erilliset läjitykset Läjityksien suunnittelu Kuljetusten huomioonotto suunnittelussa 24 6 MASSATALOUS Hanketasoinen tarkastelu Kohdekohtainen tarkastelu 25 7 TYÖNAIKAISET TARKKAILUMITTAUKSET Työnsuorituksen ja lopputuloksen valvonta Varottavat rakenteet 30 8 YMPÄRISTÖVAIKUTUKSET 30 9 KALUSTO MASSANVAIHTOTÖISSÄ

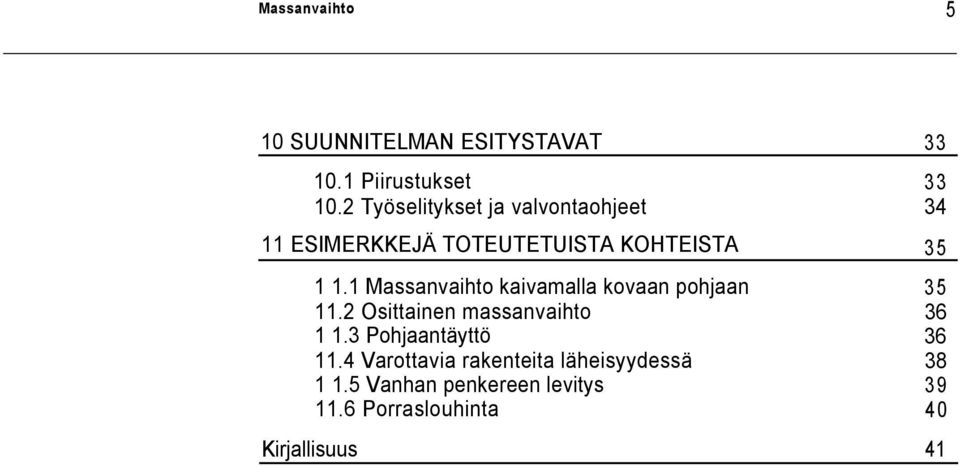

6 Massanvaihto 5 10 SUUNNITELMAN ESITYSTAVAT Piirustukset 10.2 Työselitykset ja valvontaohjeet 11 ESIMERKKEJÄ TOTEUTETUISTA KOHTEISTA Massanvaihto kaivamalla kovaan pohjaan Osittainen massanvaihto Pohjaantäyttö Varottavia rakenteita läheisyydessä Vanhan penkereen levitys Porraslouhinta 40 Kirjallisuus

7 Massanvaihto JOHDANTO 7 1 JOHDANTO Massanvaihto on pitkään tunnettuja paljon käytetty pohjanvahvistusmenetelmä, jossa huonosti kantava tai kokoonpuristuva pohjamaa korvataan kantavalla materiaalilla. Massanvaihtomenetelmät ovat kehittyneet nykyiseen muotoonsa jo 1960-luvulla. Myöhemmin on kehittynyt lähinnä kaivu- ja kuljetuskalusto, mikä on alentanut massanvaihdon yksikkökustannuksia. Pohjanvahvistustarpeen ratkaisevat vakavuus- ja painumakysymykset. Rakennustavan valinta perustuu tekn is-taloudelliseen vertailuun eri pohjanvahvistustapojen kesken. Massanvaihtojen geotekniseen suunnitteluun vaikuttavat mm. pehmeikön paksuus, penkereen leveys ja korkeus, pohjamaan ominaisuudet ja maaston topografia. Edullinen massatilanne voi parantaa massanvaihdon taloutta ratkaisevasti muihin pohjanvahvistustapoihin verrattuna. Massanvaihtotöiden suunnittelu- ja rakentamisohjeita sekä rakentamisesta saatuja käytännön kokemuksia ei ole menetelmän yleisyydestä huolimatta aikaisemmin koottu yhteen. Tämän julkaisun tavoitteena on esittää hyväksi havaittu massanvaihdon suunnittelu- ja rakentamiskäytäntö. Selvityksen yhteydessä on haastateltu massanvaihtojen suunnittelussa ja rakentamisessa mukana olleita henkilöitä sekä koottu toteutettujen massanvaihtokohteiden suunnitelmia. Julkaisun alkupuolella esitetään tavanomaisimmat massanvaihtojen suunnittelussa ja rakentamisessa huomioitavat asiat ja loppupuolella toteutettujen kohteiden suunnitelmia. 2 MENETELMÄKUVAUKSET Massanvaihto tehdään joko kaivamalla tai pengertämällä. Tässä luvussa esitetään lyhyesti massanvaihtomenetelmien perusperiaatteet. Massanvaihtomenetelmiä käsitellään yksityiskohtaisemmin luvuissa 3 ja Massanvaihto kaivamalla Menetelmässä pehmeät maakerrokset poistetaan kaivamalla joko kovaan pohjaan (kuva 1) tai määräsyvyyteen (osittainen massanvaihto). Täyttö tehdään yleensä Päätypenkereenä luonnollisen maanpinnan tasoon. Menetelmä rajoittuu etupäässä melko mataliin pehmeikköihin ( m). Menetelmä soveltuu hyvin lyhyehköille ja matalille pehmeiköille sekä matalille soille, joissa kova tai riittävän kantava pohja on välittömästi turpeen alla. Sivukaltevassa maastossa saavutetaan teknisesti luotettavin tulos tällä menetelmällä. Massanvaihtoa kaivamalla voidaan käyttää myös herkästi vaurioituvien rakenteiden läheisyydessä sekä paalutettujen alueiden päissä, joissa paalupituudet ovat lyhyet. 2.2 Massanvaihto pengertämällä Massanvaihdossa pengertämällä eli pohjaantäytössä pehmeikön syvyys on yleensä niin suuri, ettei massanvaihto kaivamalla onnistu. Pohjaantäyttösyvyydet ovat tavallisesti olleet metriä, mutta lähes 20 metrin syvyisiä pohjaantäyttöjä on toteutettu onnistuneesti. Pohjaantäyttöä vaikeuttava pintakerros (esim. kuivakuorisavi) poistetaan alkukaivannosta. Korkeana päätypenkereenä ajettava täyttö syrjäyttää ja puristaa pehmeät maakerrokset penkereen sivuille ja eteen (kuva 2). Pengertämisen aikana kaivetaan vastapainona toimivia eteen

8 8 Massanvaihto MENETELMÄKUVAUKSET ja sivuille nousseita massoja. Pengerrystyön onnistumisen edellytyksenä on, että maapohjaa kuormitetaan vähintään murtotilakuormituksella. Kuva 1: Massanvaihto kaivamalla. Kuva 2: Massanvaihto pengertämällä eli pohjaantäyttö. Pohjaantäytössä voidaan käyttää tarvittaessa apuna räjäytyksiä. Räjäytyksillä joko pehmennetään maaperää etukäteisräjäytyksin tai korjataan toteutettua pengertä, mikäli täyttömassoja ei saada painumaan suunnitelmassa edellytettyyn tasoon ja muotoon.

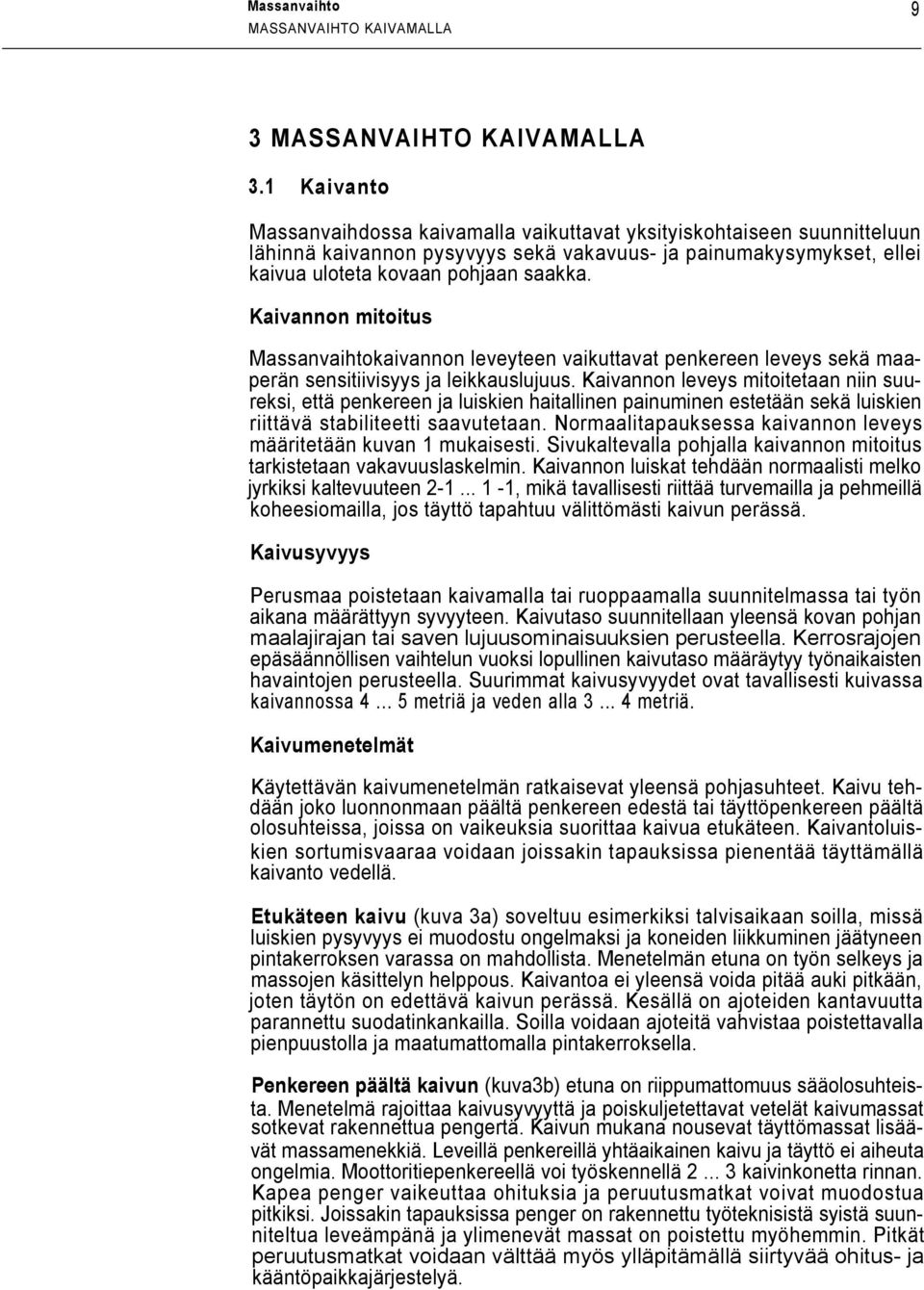

9 Massanvaihto MASSANVAIHTO KAIVAMALLA 9 3 MASSANVAIHTO KAIVAMALLA 3.1 Kaivanto Massanvaihdossa kaivamalla vaikuttavat yksityiskohtaiseen suunnitteluun lähinnä kaivannon pysyvyys sekä vakavuus- ja painumakysymykset, ellei kaivua uloteta kovaan pohjaan saakka. Kaivannon mitoitus Massanvaihtokaivannon leveyteen vaikuttavat penkereen leveys sekä maaperän sensitiivisyys ja leikkauslujuus. Kaivannon leveys mitoitetaan niin suureksi, että penkereen ja luiskien haitallinen painuminen estetään sekä luiskien riittävä stabiliteetti saavutetaan. Normaalitapauksessa kaivannon leveys määritetään kuvan 1 mukaisesti. Sivukaltevalla pohjalla kaivannon mitoitus tarkistetaan vakavuuslaskelmin. Kaivannon luiskat tehdään normaalisti melko jyrkiksi kaltevuuteen , mikä tavallisesti riittää turv la ja pehmeillä koheesiomailla, jos täyttö tapahtuu välittömästi kaivun perässä. Kaivusyvyys Perusmaa poistetaan kaivamalla tai ruoppaamalla suunnitelmassa tai työn aikana määrättyyn syvyyteen. Kaivutaso suunnitellaan yleensä kovan pohjan maalajirajan tai saven lujuusominaisuuksien perusteella. Kerrosrajojen epäsäännöllisen vaihtelun vuoksi lopullinen kaivutaso määräytyy työnaikaisten havaintojen perusteella. Suurimmat kaivusyvyydet ovat tavallisesti kuivassa kaivannossa metriä ja veden alla metriä. Kaivumenetelmät Käytettävän kaivumenetelmän ratkaisevat yleensä pohjasuhteet. Kaivu tehdään joko luonnonmaan päältä penkereen edestä tai täyttöpenkereen päältä olosuhteissa, joissa on vaikeuksia suorittaa kaivua etukäteen. Kaivantoluiskien sortumisvaaraa voidaan joissakin tapauksissa pienentää täyttämällä kaivanto vedellä. Etukäteen kaivu (kuva 3a) soveltuu esimerkiksi talvisaikaan soilla, missä luiskien pysyvyys ei muodostu ongelmaksi ja koneiden liikkuminen jäätyneen pintakerroksen varassa on mahdollista. Menetelmän etuna on työn selkeys ja massojen käsittelyn helppous. Kaivantoa ei yleensä voida pitää auki pitkään, joten täytön on edettävä kaivun perässä. Kesällä on ajoteiden kantavuutta parannettu suodatinkankailla. Soilla voidaan ajoteitä vahvistaa poistettavalla pienpuustolla ja maatumattomalla pintakerroksella. Penkereen päältä kaivun (kuva3b) etuna on riippumattomuus sääolosuhteista. Menetelmä rajoittaa kaivusyvyyttä ja poiskuljetettavat vetelät kaivumassat sotkevat rakennettua pengertä. Kaivun mukana nousevat täyttömassat lisäävät massamenekkiä. Leveillä penkereillä yhtäaikainen kaivu ja täyttö ei aiheuta ongelmia. Moottoritiepenkereellä voi työskennellä kaivinkonetta rinnan. Kapea penger vaikeuttaa ohituksia ja peruutusmatkat voivat muodostua pitkiksi. Joissakin tapauksissa penger on rakennettu työteknisistä syistä suunniteltua leveämpänä ja ylimenevät massat on poistettu myöhemmin. Pitkät peruutusmatkat voidaan välttää myös ylläpitämällä siirtyvää ohitus- ja kääntöpaikkajärjestelyä.

10 10 Massanvaihto MASSANVAIHTO KAIVAMALLA Kaksivaiheisessa kaivumenetelmässä (kuva 3c) kaivetaan metrin syvyinen alkukaivanto etukäteen ja loppuosa kaivetaan louhepenkereen päältä. Joissakin tapauksissa kaivinkone voi tällöin työskennellä alkuperäisen maanpinnan tason alapuolella. Kevennysleikkauksia käyttämällä alkukaivannon syvyys voi olla jopa 3 metriä ja toisen kaivuvaiheen syvyys metriä. Näin menetellen voidaan matalat pohjaantäytöt vaihtaa massanvaihdoksi kaivamalla. Kuva 3: Massanvaihdon tavallisimmat kaivumenetelmät. a) Etukäteen kaivu b) Penkereen päältä kaivu c) Kaksivaiheinen kaivumenetelmä. Kaivannon kuivatus Kaivannossa oleva vesi lisää yleensä luiskien vakavuutta, mutta vaikeuttaa kaivamista ja aiheuttaa kaivannon pohjan liettymistä sekä toimii vastapainona täyttömassojen alla estäen syrjäytymistä. Talvella on estettävä jäälautan muodostuminen kaivannon pohjalle myöhempien sulamispainumavaurioiden ehkäisemiseksi. Tarvittaessa kaivanto voidaan kuivattaa esim. kaivinkoneeseen asennetulla hydraulisella pumpulla tai uppopumpuilla. Kuivatusta harkittaessa on selvitettävä pohjannousun mahdollisuus.

11 Massanvaihto MASSANVAIHTO KAIVAMALLA 11 Siirtymärakenteet Kaivannon alku- ja loppupäät tehdään loivasti kiilaten painumien tasoittamiseksi. Alku- ja loppukohta kannattaa rajoittaa, mikäli mahdollista, kantavaan maahan siten, että erillisiä siirtymärakenteita kuten kevytsorakiiloja ei enää tarvita. 3.2 Täyttö Täyttömateriaalit Paras ja eniten käytetty massanvaihtojen täyttömateriaali on louhe, mutta myös muita kitkamaalajeja kuten soraa, moreenia tai hiekkaa voidaan käyttää. Kantavan pohjan ollessa pinnaltaan sivukaltevaa tai savikerroksen peittämää kalliota on suositeltavin täyttömateriaali penkereen pohjalla louhe. Myös veden alla pengerrettäessä louhe on paras materiaali, koska sillä ei ole liettymisvaaraa. Louhepenkereen etuna on lisäksi se, että kaivinkoneen työskennellessä penkereen kärjessä on varmuus sortumaa vastaan suurempi. Mikäli massanvaihtoalueella tullaan paaluttamaan rakenteita, on suositeltavin täyttömateriaali paalutyypistä riippuen hiekka, murske tai pienikivinen sora. Pengerrystavat ja tiivistäminen Massanvaihdon täyttö ajetaan päätypengerryksenä yleensä luonnollisen maanpinnan tasossa siten, että kiilamainen penkereen kärki auraa kaivannon pohjalle jääneen koheesiomaan sivuille ja eteen. Yläpuolinen penger voidaan rakentaa kerroksittain tarvittaessa täryjyrällä tiivistäen. Korkeita massanvaihtopenkereitä ei ole kuitenkaan yleensä erikseen tiivistetty, vaan penkereen on annettu tiivistyä omasta ja päällä liikkuvien koneiden sekä maansiirtoautojen vaikutuksesta. Mikäli kaivannon reunojen sortumisvaaraa ei ole, voidaan joissakin tapauksissa poistaa vesi kaivannosta ja rakentaa penger kerroksittain tiivistäen kaivannon pohjalta saakka. Tiivistäminen voi tulla kysymykseen paikallisesti massanvaihdon liittyessä painumattomaan rakenteeseen kuten siltaan. Tiivistämismenetelmänä on käytetty tällöin pudotustiivistystä. Pudotustiivistyksen laajemman käytön estävät menetelmän korkeat kustannukset (lähes 100 mk/isku). Pudotustiivistyskalustoa on saatavissa aina 400 tm:n tehoon saakka. 3.3 Osittainen massanvaihto Osittaisessa massanvaihdossa maapohjan heikko pintakerros korvataan paremmin kantavalla materiaalilla sellaiseen syvyyteen, että tiepenkereen vakavuus on riittävä ja penkereen painumat jäävät sallitun suuruisiksi. Menetelmä soveltuu maaperässä, jossa enintään metrin paksuisen pehmeän turvetai savikerroksen alla on lujempi, tasaisesti kokoonpuristuva maakerros (kuva 4). Osittaisen massanvaihdon yhteydessä penger ajetaan tavallisesti päätypenkereenä maanpinnan tasoon. Penkereen painumista voidaan nopeuttaa ylipenkereellä, mikäli pohjamaan lujuus on riittävä. Lujuuden ollessa liian pieni voidaan penger rakentaa joissakin tapauksissa kerroksittain siten, että alin kerros toimii vastapenkereenä seuraavalle kerrokselle estäen alle jäävien maiden ylös kohoamisen penkereen edessä. Penkereiden reunat pyrkivät

12 12 Massanvaihto MASSANVAIHTO KAIVAMALLA usein painumaan tavoitetasoa syvemmälle, jolloin penkereen keskelle jää pehmeä perusmaalinssi. Varsinkin sivukaltevissa olosuhteissa voi ongelmaksi muodostua täyttömassojen liukuminen ja painuminen haluttua syvemmälle tasolle eli osittainen massanvaihto pyrkii ryöstäytymään pohjaantäytöksi. Tahatonta pohjaantäyttöä on pyritty estämään mm. suodatinkankailla. Kuva 4: Osittaisen massanvaihdon periaate. Osittainen massanvaihto voidaan tehdä myös pengertämällä, jolloin täyttöä ei pyritä painamaan kovaan pohjaan saakka. Menetelmää on sovellettu mm. Lounais-Suomen useiden kymmenien metrien paksuisilla pehmeiköillä. Jälkipainumia on pyritty estämään ylipenkereellä ja pengerkevennyksillä. Penkereen muotoa joudutaan usein korjaamaan räjäytyksillä. Kohteiden laatutaso on vaihdellut huomattavasti. 3.4 Ympäristö ja varottavat rakenteet Luiskien sortuminen sekä pohjavedenpinnan aleneminen joko työn aikana (kaivannon kuivanapito) tai pysyvästi voivat aiheuttaa vaurioita ympäristön rakenteille ja rakennuksille (kuva 5). Pieniä luiskien lohkeamia tapahtuu lähes jokaisessa kohteessa, mutta näistä paikallisista sortumista ei ole yleensä suurempaa haittaa, mikäli lähistöllä ei ole vaurioherkkiä rakenteita. Varottavia rakenteita on tarkkailtava työn aikana ja ryhdyttävä toimenpiteisiin, mikäli muutoksia havaitaan. Täytön on edettävä heti kaivun perässä eikä kaivantoja saa jättää auki yön yli. Pohjavedenpinnan alenemisesta aiheutuvien painumien varalta on selvitettävä ympäristön rakenteiden perustamistapa. Sekä poiskaivettujen että täytössä käytettävien massojen kuljetuksista aiheutuu haittoja liikenteelle etenkin asutuilla alueilla työskenneltäessä. Yleisillä teillä voidaan liikenteelle aiheutuvia häiriöitä välttää liikennöimällä ruuhkaaikojen ulkopuolella ja järjestämällä ylityspaikkoihin joko käsiohjaus tai liikennevalot. Merkittäviä ympäristöhaittoja ovat myös vetelien massojen valuminen kuljetusteille ja ympäristöön sekä tien pölyäminen. Erityisen likaista työ on

13 Massanvaihto MASSANVAIHTO PENGERTÄMÄLLÄ 13 syyssateilla. Eräänä ratkaisuna on ajoneuvojen pyörien pesu työmaalla ennen ajoa yleiselle tielle sekä mahdollisimman tiiviiden korkealaitaisten lavojen käyttö. Kuva 5: Massanvaihtokaivannon ympäristövaikutukset 4 MASSANVAIHTO PENGERTÄMÄLLÄ 4.1 Alkukaivanto Massanvaihdossa pengertämällä eli pohjaantäytössä vaikuttavat yksityiskohtaiseen suunnitteluun lähinnä penkereen leveys ja korkeus, pehmeikön paksuus, syrjäytettävän maan ominaisuudet sekä kovan pohjan sivu- tai pituuskaltevuus. Pengertämällä tapahtuvan massanvaihdon alkukaivanto tehdään samoja periaatteita noudattaen kuin massanvaihdossa kaivamalla. Alkukaivannosta poistetaan pengerrystyötä haittaava kuivakuorikerros tai puinen ja juurinen pintaturve. Kaivusyvyys on tavallisesti metriäja kaivannon mitoitusperiaate on esitetty kuvassa 2. Alkukaivanto kannattaa toteuttaa mahdollisimman laajana ja syvänä, koska tällöin vähennetään ylös kohonneiden massojen määrää. Alkukaivannon syvyyttä voidaan lisätä kaivantoluiskien stabiliteettia vaarantamatta tekemällä kevennysleikkaukset kaivannon reunoille. Talviolosuhteissa on estettävä jäälautan muodostuminen alkukaivantoon. Penger nousee helposti jäälautan päälle ja seurauksena on sulamispainumia jään sulaessa hitaasti syvällä penkereen sisällä. Kuivakuoren jäätyminen pakkasilla vaikeuttaa kaivutyötä. Roudan rikkominen pehmeän savikerroksen päällä voi olla hankalaa, koska irtoavat jäätyneet kamit pyrkivät sukeltamaan pehmeään saveen. Roudan rikkomiseen käytetään iskuvasarakalustoa. 4.2 Täyttö Pengerrysmenetelmä Pohjaantäyttö suoritetaan korkeana päätypengerryksenä, jonka leveys on suunnitellun penkereen levyinen. Pengerrystyö tulisi tehdä, mikäli mahdollista, yhdeltä suunnalta. Jos penger rakennetaan kahdelta suunnalta, päät yhdistetään pehmeikön matalimmassa kohdassa (kuva 6).

14 14 Massanvaihto MASSANVAIHTO PENGERTÄMÄLLÄ Täyttökuormat tyhjennetään muutaman metrin päähän penkereen kärjestä ja puskukone työntää täyttömateriaalin kaivantoon tai tasaa sen ylipenkereeksi. Vastaanottavana koneena voidaan käyttää myös kaivinkonetta. Penkereen leveydellä ei ole suurta vaikutusta työn onnistumiseen. Hyvin kapeita pohjaantäyttöjä kuten kevyen liikenteen raitteja on kuitenkin vaikeaa saada onnistumaan. Kuva 6: Pohjaantäyttö kahdelta suunnalta pengerrettäessä. Täytön onnistumisen tarkkailu Täyttömassojen tunkeutumista seurataan työn aikana sekä näköhavainnoilla että massamenekin tarkkailulla. Tarvittaessa tehostetaan ylösnousevien massojen kaivua tai korotetaan ylipengertä. Mahdolliset sivulle suuntautuvat liukupinnat katkaistaan kaivamalla tai räjäytyksin. Yleisin täyttömateriaali on louhe hyvän saatavuutensa, helpon käsiteltävyytensä sekä perusmaata rikkovan rakenteensa ansiosta. Penkereen kärjen muoto Penkereen kärki on kiilan muotoinen (kärkikulma noin o ), ja se auraa pohjamaata sivuille (kuva 7). Sivukaltevassa maastossa (kaltevuus > 5 o ) aurataan pohjamaata pehmeikön matalammalta reunalta syvempää reunaa kohti. Penkereen kärki sijaitsee tällöin tiepenkereen toisella reunalla ja kärkikulma on noin (kuva 8). Kärki saa tällöin tukea ylös nousevista massoista, jolloin sivulle ryöstäytymisen riski jää pienemmäksi.

15 Massanvaihto MASSANVAIHTO PENGERTÄMÄLLÄ 15 Kuva 7: Massanvaihto pengertämällä käyttäen siirtyvää ylipengertä. Kuva 8: Massanvaihto pengertämällä sivukaltevassa maastossa.

16 16 Massanvaihto MASSANVAIHTO PENGERTÄMÄLLÄ Murtopenger Käytettävän murtopenkereen korkeuteen vaikuttavat pohjaantäyttöolosuhteet, minkä vuoksi ylipengerkorkeus on ratkaistava tapauskohtaisesti. Tavallisesti käytetään penkereen kärjessä etenevää murtoylipengertä, mutta joissakin tapauksissa matalampikin murtopenger, kuten korkea tiepenger, voi toimia murtopenkereenä. Työn onnistuminen vaatii yleensä, että varmuuskerroin on F = Yleensä m syvällä pehmeiköllä käytetään vähintään 1 m ja m pehmeiköllä vähintään 2 m korkeata tilapäistä ylipengertä. Työnaikaisena murtoylipenkereenä on käytetty jopa metrin korkuisia ylipenkereitä. Murtoylipenkereen korkeus pidetään jatkuvasti sellaisessa tasossa, että maapohjan murtotila säilyy. Ylipenkereen yläpinnan leveyden tulisi olla yhtä suuri kuin kuormitettavan penkereen yläpinnan leveys (kuva 2). Painumaylipenger Painumaylipenkereellä voidaan vähentää haitallisia jälkipainumia. Ylipenkereen poistamisajankohdan määrittämiseksi suoritetaan painumamittauksia. Suunnitelmissa vaaditut painuma-ajat ovat tavallisesti olleet kuukautta, mutta työmaalla ylipenkereitä on jouduttu poistamaan jo kuukauden kuluttua aikataulusyistä. Ylipenkereen korotuskriteerin määrää yleensä suunnittelija. Alle 0.2 metrin painumia ei yleensä korjata ylipengertä korottamalla. Louhepenkereellä sopiva korotusväli on metriä. Ylipengermateriaali Siirtyvässä murtoylipenkereessä käytetään yleensä samaa materiaalia kuin varsinaisessa penkereessä. Erottelusta ei ole hyötyä tapahtuvien sortumien vuoksi. Pysyvässä ylipenkereessä voidaan käyttää mursketta varsinkin tasausvaiheessa ja siinä tapauksessa, ettei ylipenkereessä käytetylle täyttömateriaalille ole käyttöä myöhemmin. Joissakin kohteissa murskevarastoa onkin pidetty ylipenkereenä. 4.3 Ylös ja sivulle nousseet massat Täytön yhteydessä nousee pehmeätä perusmaata tavallisesti penkereen sivuilta ja edestä, missä se toimii vastapenkereenä haitaten täyttötyön onnistumista. Ylös ja sivulle nousseet massat kaivetaan pois niin syvältä ja leveältä, että penkereen murtokyky säilyy. Penkereen painumista kovaan pohjaan saakka edistää myös poiskaivu penkereen kärjen alta, sillä tämä toisaalta keventää vastapainoa ja toisaalta edistää perusmaan häiriintymistä. Tämä vaikutus on merkittävä erityisesti kourakauharuoppauksessa. Ylös ja sivuille kohoavien massamäärien arvioimiseen ei ole olemassa yksiselitteistä menetelmää, vaan arviot perustuvat kokemusperäiseen tietoon. Keskimäärin ylös kohonneiden massojen määrän voidaan arvioida olevan luokkaa * täyttömassat. Sivuille kohoavat suuret massamäärät tulee ottaa huomioon jo suunnitteluvaiheen hallinnollisessa käsittelyssä siten, että massanvaihtokohdissa varataan riittävän laajat haltuunottoalueet. Etenkin sivukaltevilla paikoilla alueet ovat joskus jääneet liian suppeiksi. Ylös kohoavien massojen määrää voidaan pienentää merkittävästi kaivamalla alkukaivanto mahdollisimman syvänä ja laajana. On edullisempaa kaivaa ja kuljettaa massoja alkukaivannosta, koska vetelien häiriintyneiden massojen kaivaminen ja käsittely penkereen sivuilla on hankalaa ja kallista. Massoja on jätetty paikalleen penkereen sivuille kohteissa, joissa ympäristön maanpinnan

17 Massanvaihto MASSANVAIHTO PENGERTÄMÄLLÄ 17 kohoamisesta ei ole ollut haittaa (mm. avosuot). Liikkuneiden alueiden rauhoittuminen esimerkiksi viljelykelpoiseen kuntoon vie muutamia vuosia ja niitä on tasattava ja muotoiltava useaan kertaan. Osa ylös nousevista massoista menee louhepenkereen sisälle ja joissakin tapauksissa massat pursuavat jopa penkereen läpi. Läpi pursuamisen vaara on suurin matalissa penkereissä, joissa tien tasaus on lähellä maanpintaa. Näissä tapauksissa on pengertä kaivettava jälkikäteen ja korvattava routivaksi muuttunut pintakerros routimattomalla rakenteella. Ylös ja sivuille nousseet massat voidaan yleensä poistaa samalla kalustolla kuin alkukaivannon massat. Tarvittaessa päästään nosturi-kourakauhayhdistelmällä useiden kymmenien metrien ulottuvuuksiin. 4.4 Räjäytykset Pohjaantäytössä voidaan käyttää apuna räjäytyksiä joko pehmittämällä maaperä etukäteisräjäytyksin (kuva 9a) tai toteutetun penkereen korjaamiseen tekemällä räjäytyksiä penkereen sivuilla (kuva 9b). Penkereen alla räjäytyksiä on käytetty harvoin. Kuva 9: a) Räjäytykset penkereen edessä. b) Räjäytykset penkereen sivulla.

18 18 Massanvaihto MASSANVAIHTO PENGERTÄMÄLLÄ Pehmennysräjäytykset penkereen edessä Penkereen edessä räjäyttäminen tulee yleensä kysymykseen silloin, kun perusmaa on normaalia sitkeämpää savea. Pohjaantäyttö saadaan onnistumaan riittävään syvyyteen, kun perusmaan lujuutta on häiritty huomattavasti alkuperäisestä. Toisaalta räjäytykset ehkäisevät pengermassojen liukumista ja ryöstäytymistä sivusuunnassa. Myös pitkään keskeytyneenä olleen työn jatkamiseen on käytetty edessä räjäytyksiä. Räjäytysten tehoon sitä suurempi, mitä sensitiivisempää perusmaa on. Räjäytettäessä penkereen edessä panokset mitoitetaan ja sijoitetaan kuvan 10 mukaisesti. Panokset painetaan pehmeään pohjamaahan penkereen levyiselle alueelle käyttäen alapäästään suljettuja putkia (tavallisimmin teräksisiä tai muovisia vesijohtoputkia). Putkien painamisessa voidaan käyttää apuna esim. kaivinkonetta. Muoviputkia asennettaessa voidaan käyttää suojaputkea tai vesihuuhtelua. Tavallisin putkien etäisyys on metriä. Kerralla räjäytettävän matkan pituus määräytyy täytön etenemisen perusteella. Täyttöpengermassat on ajettava räjäytetylle alueelle noin viikon kuluessa, jotta rikotun alueen lujuus ei ehdi palautua. Tavallisimmin kerralla räjäytettävä matka on metriä. Panosten räjähdyskeskipisteiden etäisyyden on oltava maanpinnasta tai kaivannon pohjasta lukien 2/3... 3/4 vaadittavasta täyttösyvyydestä. Dynamiittia käytetään noin 50 g syrjäytettävää maakuutiometriä kohti. Penger ajetaan räjäytetylle alueelle täysikorkeana päätypenkereenä kuten normaalissa pohjaantäytössä. Kuva 10: Räjähdyspanoksen mitoitusnomogrammija panosten sijoituskaavio räjäytettäessä penkereen edessä.

19 Massanvaihto MASSANVAIHTO PENGERTÄMÄLLÄ 19 Muotoräjäytykset penkereen sivulla Penkereen reunojen painumisen ja leviämisen edistämiseksi suunnitelmassa esitettyyn muotoon tarvitaan joissakin tapauksissa räjäytyksiä penkereen sivuilla. Penkereen muoto pyritään saamaan niin vakaaksi, ettei sivuilla tapahtuva painuminen aiheuta vaurioita ajoradan pinnassa. Usein penkereen maanalainen osa jää liian pystyksi ja heimojen alle jää kokoonpuristuvaa maata. Penkereen muotoa voidaan korjata yhdellä tai useammalla penkereen sivulla suoritetulla räjäytyksellä. Räjähdyspanokset työnnetään alapäästään suljetuissa putkissa mahdollisimman syvälle epästabiilin luiskan juuren alle putkien välin ollessa tien pituussuunnassa metriä. Penkereen tai ainakin sen reunojen on oltava ylipenkereen kuormittama. Tarvittava räjähdysainemäärä riittävän sysäysenergian aikaansaamiseksi on g maakuutiometriä kohti. Räjähdyspanoksen mitoitus on esitetty kuvassa 11. Kerralla räjäytettävän penkereen pituus vaihtelee tavallisesti m. Räjäytyksen vaikutuksesta penkereen reunat painuvat ja jälkipainumien vähentämiseksi on painumat räjäytysten jälkeen korjattava lisäämällä ylipenkereen korkeutta painu mia vastaavalla määrällä. Räjäytyksiä saatetaan joutua suorittamaan useita kertoja halutun pengermuodon saavuttamiseksi. Edellä kuvatun kaltaisella menetelmällä voidaan räjäytyksiä suorittaa myös penkereen edessä, mikäli penkereen kärjen alle jää pehmeää perusmaata, jota ei voida poistaa penkereen päältä kaivamalla. Näin voi tapahtua varsinkin pehmeikköjen päissä ylämäkeen pengerrettäessä sekä pengerten kohdatessa keskellä pehmeikköä tapauksessa, jossa työ on aloitettu samanaikaisesti pehmeikön molemmilta reunoilta. Kuva 11: Räjähdyspanosten mitoitusnomogrammi räjäytettäessä penkereen sivuilla.

20 20 Massanvaihto MASSANVAIHTO PENGERTÄMÄLLÄ Korjausräjäytykset penkereen alla Räjäyttäminen penkereen alla soveltuu käytettäväksi silloin, kun vanha tiepenger halutaan upottaa riittävän kantavaan pohjaan tai kun pohjaantäyttöpenger on jäänyt kellumaan pehmeän pohjamaan varaan. Parhaiten menetelmäsoveltuu kapeissa penkereissä. Paras menetelmä on tällöin ylikuormitus ja voimakkaiden panosten sijoittaminen penkereen alle. Pohjamaa saadaan tällöin häirittyä edullisimmassa kohdassa ja voidaan käyttää hyväksi koko penkereen liikeenergiaa sen noustessa räjäytyksen voimasta ylöspäin. Kuva 12: Räjähdyspanoksen mitoitusnomogrammi räjäytettäessä penkereen alla. Räjähdyskeskipisteiden määritys. Menetelmän käytön edellytyksenä on, että ylipengervaiheen vakavuuden on oltava vähintään F > 1.1. Mikäli penger sortuu ennen räjäytystä, jäävät räjähtämättömät panokset maahan. Panokset mitoitetaan kuvien 12 ja 13 mukaisesti. Räjähdysaineputket joko asennetaan ennen pengermassojen ajoa tai lyödään penkereen läpi. Mikäli läpilyöminen ei onnistu, voidaan putket lyödä penkereen sivuilta viistoon penkereen alle. Tarvittava räjähdysainemäärä on noin 150 g syrjäytettävää maakuutiometriä kohti. Räjäytysten käyttökelpoisuus Räjäytysten suorittaminen tienrakennustöissä ei vaadi erillistä lupamenettelyä eikä esimerkiksi meluilmoitusta ympäristöviranomaisille tarvitse tehdä. Mikäli ympäristössä on vaurioalttiita rakenteita, on tehtävä riskianalyysi, jonka perusteella määrätään mm. sallitut tärinöiden raja-arvot. Räjäytysten suunnittelu vaatii huolellisuutta ja joskus niiden avulla saavutettu hyöty on jäänyt vähäiseksi. Syvissä pohjaan täytöissä räjäytyksillä voidaan varmistaa haluttu täyttösyvyys. Penkereen helman muotoa ei ole aina onnistuttu parantamaan. Penkereen alla ei ole juurikaan räjäytetty johtuen panosputkien asentamisen vaikeudesta sekä ennenaikaiseen sortumiseen liittyvistä riskeistä. Eräänä räjäytysten turvallisuuteen liittyvänä ongelmana on myös panosputkien sinkoutuminen ylös maasta räjäytyshetkellä. Joissakin kohteissa on räjäytykset tehty ilman panosputkia.

21 Massanvaihto MASSANVAIHTO PENGERTÄMÄLLÄ 21 Kuva 13: Räjähdyspanoksen mitoitusnomogrammi räjäytettäessä penkereen alla. Räjähdyspanoksen mitoitus ja räjähdyskeskipisteen etäisyys putken alapäästä. 4.5 Ympäristö ja varottavat rakenteet Ympäristövaikutukset ovat merkittävä näkökohta massanvaihdossa pengertämällä. Ympäristöhaittoja ovat toisaalta ympäristön maan liikkeet ja rakenteiden vauriot sekä toisaalta massojen kuljetuksista aiheutuneet haitat. Laajoilla tasaisilla pehmeiköillä ei havaittavaa ympäristön maanpinnan nousua aina esiinny. Pengertäminen kapeilla pehmeiköillä tai sivukaltevissa olosuhteissa aiheuttaa sen sijaan liikkeitä penkereen sivuillaja edessä. Maan liikkeet tapahtuvat yleensä maanpinnan alapuolella ja tulevat esiin mm. puiden kallistumisena tai kivien nousuna pellolle (kuva 14). Sivulle ryöstäytymisen riski on suurin pohjasuhteissa, joissa savikerrokset rajoittuvat suoraan voimakkaasti viettävään kallionpintaan. Tällöin voidaan harkita porraslouhinnan käyttöä. Vaikutusalueen laajuudeksi pengerryksen reunasta voidaan yleensä arvioida kertaa täyttösyvyys, mutta joissakin tapauksissa maan liikkumista ja vaurioita on tapahtunut jopa satojen metrien päässä pengerryskohteesta. Vaikutusalueen laajuus on voimakkaasti riippuvainen pehmeikön paksuudesta ja haittoja voidaan rajoittaa merkittävästi työmenetelmillä. Alkukaivannon tulee olla mahdollisimman syvä. Ylös kohoavien massojen kaivua tehostamalla voidaan ympäristön liikkeitä pienentää. Räjäytyksiä voidaan käyttää vain ympäristön kannalta turvallisissa olosuhteissa. Tehokas räjäyttäminen vaatii samanaikaista sytytystä eikä ympäristön kannalta turvallisemmalla momentaanisella räjäytyksellä saada aikaan tarvit- 1

22 22 Massanvaihto MASSANVAIHTO PENGERTÄMÄLLÄ tavaa voimaa. Räjäytykset voidaan monesti korvata huolellisilla työmenetelmillä ja esimerkiksi penkereen muodon korjaaminen onnistuu useimmissa tapauksissa kaivamalla penkereen sivulta. Mikäli varottaviin rakenteisiin on varauduttu etukäteen, ne eivät yleensä aiheuta ongelmia massanvaihdolle. Vaurioille alttiit rakenteet ja rakennukset voidaan suojata esim. ponttiseinin. Vesi- ja viemäriputket on yleensä ohitettava tilapäisjärjestelyin kuten siirroin tai pumppaamalla. Kaapelit kaivetaan esiin ja siirretään työn ajaksi sivulle. Myös voimalinjojen suojauksesta tulee huolehtia. Salaojitettujen peltojen osalta on katkaistut salaojat tulpattava ja vaurioituneet rakenteet korjattava. Kaukolämpö- ja maakaasuputket ovat ongelmallisia jäykän rakenteensa vuoksi. Tarkkailtavia rakenteita varten tehdään ennen pengertämistä tarkkuusmittausverkosto. Kuva 14: Pohjaantäytön ympäristövaikutukset. 4.6 Liittyvät rakenteet ja vanhan penkereen leventäminen Pohjaantäyttöihin liittyvät rakenteet kuten rummut, putket, ojat jne. rakennetaan yleensä jälkikäteen penkereen rauhoituttua. Syvälle korkeiden penkereiden alle jäävät rummut voidaan rakentaa samanaikaisesti pengerryksen kanssa. Jälkipainumiin ja penkereen liikkeisiin varaudutaan ylimitoittamalla rummut. Veden kulku työn aikana hoidetaan joko ohituksin, pumppauksin tai padotuksin. Penkereen alkupäässä liikutaan paljon työn aikana ja kohta häiriintyy helposti etenkin, mikäli penkereen pää ei rajoitu kantavaan maahan. Tarvittaessa massanvaihdon päät kaivetaan auki ja rakennetaan siirtymärakenteet uudestaan työn loppuvaiheessa. Sivu- ja laskuojien rakentaminen pohjaantäytön yhteydessä on joskus hankalaa. Ojista tulee suunnitelmissa esitettyjä syvempiä maanpinnan kohotessa ja

23 Massanvaihto LÄJITYKSET 23 häiriintyessä penkereen sivuilla. Joskus ojia joudutaan tekemään moneen kertaan luiskien sortuessa ojiin. Yhä useammin eteen tuleva ongelma on tiepenkereen leventäminen massanvaihdon varaan perustetun tien vieressä. Hankaluutena voi olla riittävän vakavuuden turvaaminen vanhalle tiepenkereelle kaivuvaiheen aikana sekä täyttömassojen saaminen tunkeutumaan tavoitesyvyyteen ilman, että maan syrjäytymisestä aiheutuu vaurioita olemassa olevalle tielle. Turvallisuussyistä on näissä tapauksissa yleensä järjestetty liikenteelle kiertotie, mutta joissakin tapauksissa liikenne on kulkenut vanhaa ajorataa pitkin työkohteen ohi. Ohittavan liikenteen järjestelyt vaikuttavat käytettävissä olevaan työskentelyja ylipengertilaan. Valmiin tien sortumisvaaraa voidaan pienentää myös vanhan penkereen reunaan lyödyllä ponttiseinällä. Joskus voi jo hankkeen suunnitteluvaiheessa olla tiedossa, että massanvaihtoalueelle on tulossa esim. toinen ajorata. Tällöin tulee suunnittelun yhteydessä harkita, kannattaako massanvaihto ulottaa jo ensimmäisessä vaiheessa levennystä varten. Suunnittelussa huomioonotettavia seikkoja ovat mm. hankkeen massatilanne, levennyksen toteutumistodennäköisyys ja -ajankohta, myöhemmästä leventämisestä aiheutuvat lisähankaluudet sekä valmiin tien vaurioitumisriski. 5 LÄJITYKSET 5.1 Tierakenteet Läjitysmassoja pyritään sijoittamaan tien välittömään läheisyyteen mahdollisimman paljon luiskaloivennuksina sekä maisemanhoidollisina täyttöinä (kuva 15). Läjitysmassoja käytetään maisemanhoidollisina täyttöinä mm. moottoritieramppien luiskissa reunapenkereillä vahvistettuna. Reunapenkereissä voidaan käyttää kuivakuorisavea. Myös melusuojapenkereet soveltuvat läjitysmassoille. Kuva 15: Läjitysmassojen sijoitus tien läheisyyteen luiskaloivennuksina, maisemanhoidollisina täyttöinä ja melupenkereissä. Luiskaläjitys on kustannuksiltaan edullisin läjitystapa. Luiskaläjitystä voidaan käyttää etenkin pidemmillä massanvaihto-osuuksilla kauempana penkereen

24 24 Massanvaihto LÄJITYKSET kärjestä, jolloin läjitystyöstä itse massanvaihtotyölle aiheutuvat haitat jäävät pienemmiksi. Myös moottoritien keskikaista soveltuu läjitykseen. Ongelmana ovat läjitysmassojen pengertä likaava vaikutus ja huono käsiteltävyys. Kuivakuorta sekä silttisiä massoja on joissakin tapauksissa läjitetty penkereen läheisyyteen välivarastoon. Massojen käsiteltävyys paranee ajan myötä ja hyötykäyttö luiskaverhouksissa tai kauemmas kuljettaminen on helpompaa myöhemmin. Tulevaisuudessa vetelien massojen soveltuvuus hyötykäyttöön tullee lisääntymään massastabilointimenetelmien kehittyessä. 5.2 Erilliset läjitykset Suurin osa kaivettavista massoista on käyttökelvotonta ja on näin ollen sijoitettava erillisille läjitysalueille. Vetelät läjitysmassat eristetään ympäristöstä pysyviksi rakenteiksi mitoitetuilla reunapenkereillä. Alueet muotoillaan lopulliseen asuunsa vuoden kuluttua, jolloin alueella liikkuminen on helpompaa massojen kuivuttua. Läjityspaikalla tarvittavaa työtä ovat ajoteiden rakentaminen ja kunnossapito, padotusten teko sekä viimeistelytyöt. Parhaita läjitysalueita ovat notkelmat ja kallioalueet (esim. avolouhokset). Etuna kallioalueelle tai louhokseen läjitettäessä on kantava pohjamaa sekä alueen saaminen myöhemmin hyötykäyttöön (metsitys). Vanhat sorakuopat olisivat teknisesti erinomaisia läjitysalueita, mutta niiden saaminen läjityskäyttöön on usein hankalaa ympäristösyistä. Savissa olevat merisuolat saattavat pilata pohjaveden tai täyttö saattaa muodostaa esteen pohjaveden muodostumiselle. Ympäristövaikutuksia voidaan estää suunnittelutoimenpiteillä ja myös sorakuoppien käyttö on mahdollista huolellisesti suunniteltuna ja toteutettuna. Esimerkiksi Tampereen Itäisellä ohikulkutiellä massat (noin 2 Milj.m3) on läjitetty pohjavesialueella sijaitsevan sorakuopan alueelle. Kuopan pohja on eristetty ja suotovedet johdetaan pohjavesialueen ulkopuolelle. Pintavedet imeytetään louhesilmäkkeiden avulla täyttömassojen läpi pohjavedeksi. Työn yhteydessä alue muotoillaan alkuperäistä harjumaisemaa muistuttavaksi. 5.3 Läjityksien suunnittelu Läjityksien suunnittelu on tärkeä osa massanvaihtojen suunnittelua ja siksi läjitysalueet tulee aina suunnitella etukäteen. Suunnittelussa otetaan huomioon teknisten seikkojen lisäksi maisemalliset ja luonnonsuojeluun liittyvät näkökohdat. Luvat ja alueet on hankittava hyvissä ajoin ennen rakentamista. Suunnittelun yhteydessä selvitetään myös kuljetusyhteydet ja -matkat. Läjitettäessä kuntien kaatopaikoille on otettava huomioon jätemaiden käsittelymaksut massanvaihdon taloutta arvioitaessa. Läjitysalueesta laaditaan ennen käyttöönottoa käyttö- ja viimeistelysuunnitelma. Läjitysalueen suunnittelussa on selvitettävä maapohjan kantavuus pohjatutkimuksella ja otettava huomioon alueella olevat kuivatusojat ja virtausolosuhteet. Kuivatus on järjestettävä niin, että luonnontilaiset kuivatusolosuhteet säilyvät. Pintavesien ja läjitysmassojen valuminen ympäristöön on estettävä. Myös läjitysalueella työskentelevien henkilöiden työturvallisuus on otettava huomioon. 5.4 Kuljetusten huomioon otto suunnittelussa Massanvaihtotöissä kuljetukset muodostavat menetelmän kustannuksista merkittävän osan ja kuljetusyhteyksiä tulee tarkastella jo suunnittelun yh-

25 Massanvaihto MASSATALOUS 25 teydessä sekä läjitys- että täyttömassojen osalta. Kuljetusten merkitys maanrakennustöissä kasvaa, sillä toisaalta maanotto- ja läjitysalueet ovat yhä kauempana työkohteista ja toisaalta kaivu-ja louhintatyön yksikkökustannukset ovat alentuneet menetelmien kehittyessä. Tavanomaiset kuljetusetäisyydet vaihtelevat muutamista sadoista metreistä useisiin kymmeniin kilometreihin. Kuljetusten saaminen suljetulle työmaaalueelle vähentää kuljetuskustannuksia jopa 50 %. Rakennetuilla alueilla tämä ei ole useinkaan mahdollista ja kuljetukset yleisillä teillä tai niiden poikki saattavat vaikuttaa ratkaisevasti menetelmän tekniseen toteutustapaan. Kaupunkialueella voi lyhyistäkin työmaan sisäisistä siirtoetäisyyksistä kasvaa huomattavia. Linnuntietä mitattuna sadan metrin siirrosta voi tulla kilometrien matka, mikäli joudutaan liikennöimään eritasoliittymien kautta eikä esimerkiksi moottoritien poikkikulkemista voida ajatella turvallisuussyistä. Liikenteelle aiheutuvia haittoja voidaan vähentää väittämällä kuljetuksia ruuhka-aikoina. 6 MASSATALOUS 6.1 Hanketasoinen tarkastelu Suuret massanvaihdot ovat hankkeen massatalouden kannalta keskeisiä kohteita. Massanvaihtojen suunnittelu kytkeytyy läheisesti koko hankkeen massatalouden suunnitteluun, kun tien linjaukselle ja tasaukselle haetaan edullisinta paikkaa. Tien suuntauksen ja tasauksen muutoksilla voidaan tyydyttää massanvaihtojen massatarvetta. Massanvaihtojen ajoitukseen vaikuttavat toisaalta leikkausmassojen saaminen pengerryksiin ja toisaalta massanvaihtojen vaatima painuma-aika. Massanvaihtojen yksityiskohtia suunniteltaessa on otettava huomioon täyttömassojen tuontisuunnat. 6.2 Kohdekohtainen tarkastelu Työkohteen massataloudellinen suunnittelu on lähinnä massojen siirron ja käsittelyn suunnittelua sekä rakennussuunnittelu- että työnsuunnitteluvaiheissa. Kohteen massansiirtosuunnitelmaa tehtäessä huomioonotettavia seikkoja ovat pohjasuhteet, olemassa olevat ja rakennettavat työmaatiet, työn ajoitus, massojen laatu, käytettävä työmenetelmä ja koneresurssit sekä erikoisrakenteiden asettamat rajoitukset. Tavoitteena suunnittelussa on optimoida massansiirtokustannukset. Tämä edellyttää sitä, että tarpeetonta massojen käsittelyä (esim. välivarastointia) ei tehdä ja kaikki käyttökelpoiset massat käytetään oikein. Massanvaihtojen yhteydessä on esimerkiksi ylipenkereessä käytetyt massat järkevää saada hyötykäyttöön hankkeen myöhemmässä vaiheessa. Massanvaihtokohteet pyritään toteuttamaan hankkeen alkuvaiheessa pitkien painuma-aikojen vuoksi. Tämä ei ole kuitenkaan aina mahdollista, sillä massanvaihtoihin varatut kalliomassat saattavat olla muihin kohteisiin menevien pengermassojen alla. Myös massanvaihtokohteeseen pääsy voi olla mahdotonta ennen kuin kulkuyhteys on rakennettu joko tielinjaa tai työmaatietä pitkin.

26 26 Massanvaihto TYÖNAIKAISET TARKKAILUMITTAUKSET 7 TYÖNAIKAISET TARKKAILUMITTAUKSET 7.1 Työnsuorituksen ja lopputuloksen valvonta Materiaalimenekki Materiaalimenekin tarkkailu on keskeinen massanvaihdon ja erityisesti pohjaantäytön seurannan menetelmä. Täyttömassojen menekkiä voidaan seurata kuvan 16 mukaisen massamenekkikäyrän avulla. Toteutunut massamenekki mitataan esimerkiksi laskemalla ajoneuvokuormat tai seuraamalla leikkausmassojen määrää. Toteutunutta massamenekkiä verrataan suunnitelman perusteella arvioituun menekkiin. Suunnitellussa ja toteutuneessa massamenekissä havaittujen erojen syyt on selvitettävä ja tarvittaessa muutettava työmenetelmää tai korjattava suunnitelmia. Arvioitua suurempaan massamenekkiin voi olla syynä mm. massojen tunkeutuminen tavoitetasoa syvemmälle, pohjatutkimuksen epätarkkuus, massojen liukuminen sivulle sivukaltevassa paikassa tai maanalaisten luiskien leviäminen suunniteltua loivemmiksi. Suunniteltua merkittävästi pienempään massamenekkiin voi olla syynä massojen jääminen tavoitetasoa ylemmäs, kairausten väliset kalliokohoumat tai luiskien jääminen liian jyrkiksi. Toteutetuissa hankkeissa on massamenekki yleensä ollut jonkun verran arvioitua suurempi. Painumat Massanvaihtopenkereiden painumia voidaan seurata painumatarkistimien, poikkileikkausvaaitusten tai painumaletkujen avulla (kuva 17). Painumatarkistimet asennetaan suunnitelmissa osoitettuihin poikkileikkauksiin. Yksiajorataisella penkereellä tarkistimia asennetaan yleensä kumpaankin reunaan ja kaksiajorataisella penkereellä lisäksi penkereen keskiviivalle. Painumahavainnot tehdään välittömästi asennuksen jälkeen ja mittauksia suoritetaan aluksi tiheämmin (kuukauden ajan kertaa viikossa) ja tämän jälkeen kertaa kuukaudessa. Painumahavainnoista pidetään pöytäkirjaa sekä piirretään aikapainumakuvaaja. Mikäli kuormitusolosuhteet muuttuvat mittauspisteen ympäristössä (esim. ylipengertä korotetaan), havainnot tehdään ennen ja jälkeen muutostyön. Painumatarkistimienvaurioitumisen ehkäisemiseksi ne varustetaan törmäyssuojalla. Painumaletkuja voidaan käyttää rinnan painumatarkistimien kanssa. Letkulla saadaan jatkuva painumakuvaaja poikkileikkauksesta eikä se ole yhtä altis kuin painumatarkistin työkoneiden ja työmaaliikenteen aiheuttamille vaurioille. Massanvaihdoille varatut painuma-ajat ovat kokemukseen perustuvia arvioita ja lopullisesti vaaditut painuma-ajat selviävät työnaikaisten mittausten perusteella. Tavallisimmin varatut painuma-ajat ovat olleet kk. Suunnitelmissa vaadituista painuma-ajoista on kuitenkin joskus jouduttu tinkimään työmaalla. Ajoista on tingitty esimerkiksi tapauksissa, joissa päällystystyöt olisivat muutoin siirtyneet seuraavalle päällystyskaudelle. Suuria painumavaurioita ei ole kuitenkaan yleensä esiintynyt ja pienet vauriot on voitu korjata päällystettä paikkaamalla. Betonipäällysteisillä teillä jälkipainumat ovat haitallisempia ja hankalammin korjattavissa.

27 Massanvaihto 27 TYÖNAIKAISET TARKKAILUMITTAUKSET Kuva 16: Massamenekin tarkkailu massamenekkikäyrällä. Kuva 17: Painumien ja siirtymien seuranta massanvaihtopenkereissä.

28 28 Massanvaihto TYÖNAIKAISET TARKKAILUMITTAUKSET Sivusiirtymät Sivusiirtymiä on massanvaihtojen yhteydessä mitattu lähinnä sillan päätypenkereissä, vanhojen penkereiden levennyksissä sekä sivukaltevissa paikoissa. Mittaukset on tehty inklinometriputkilla. Suuria sivusiirtymiä ei ole yleensä havaittu. Vanhan penkereen vieressä levitetyn massanvaihdon aiheuttamat sivusiirtymät paljastuvat yleensä asfaltin repeämisenä. Poikkileikkausmuoto Pohjaantäyttöpenkereen poikkileikkausmuodon selvittämiseksi voidaan penkereen sivulta tehdä tunnustelukairauksia kuvan 18 mukaisesti. Pystysuorilla ja kaltevilla kairauksilla pyritään ääni- ja tuntohavaintoihin perustuen selvittämään täytön ja pehmeän perusmaan rajapinnan sijainti. Kairausten suorittaminen häiriintyneeltä maalta penkereen sivulta on hankalaa, ja yksittäisen lohkareen erottaminen varsinaisesta penkereestä on vaikeaa ja vaatii kokenutta kairaajaa. Kairaustulosten perusteella päätetään mahdollisten korjaustoimenpiteiden (esim. sivulla räjäytysten) tarve. Kairaustyön vaikeuden ja epävarman tulkinnan vuoksi niitä on käytetty melko vähän ja vain epävarmoissa tapauksissa esimerkiksi silloin, kun massamenekki on jäänyt arvioitua pienemmäksi. Penkereen läpi kairauksia ei ole juurikaan tehty, koska kairaustangot takertuvat helposti lohkareiden väliin. Pohjaantäyttöpenkereiden tavanomaisimpia muotoja sekä niiden parantamiseksi soveltuvia menetelmiä on esitetty kuvassa 19. Kuva 18: Massanvaihtopenkereen muodon selvittäminen tunnustelukairauksilla.

29 Massanvaihto TYÖNAIKAISET TARKKAILUMITTAUKSET 29 Kuva 19: Pohjaan täyttöpenkereiden tavallisimmat muodot sekä niiden parantamiseen soveltuvat menetelmät.

30 30 Massanvaihto YMPÄRISTÖVAIKUTUKSET Maatutkaluotausta on käytetty jonkun verran massanvaihtokohteissa. Valmiita massanvaihtopenkereitä on luodattu täyttösyvyyden toteamiseksi. Ongelmana on ollut tulkinnan epävarmuus, sillä maatutka-aallot pysähtyvät louheen väliin pursunneeseen saveen. Kaivamalla tehdyissä massanvaihdoissa tätä ongelmaa ei ole, mutta toisaalta tarve luotausten tekoon on pienempi menetelmän pohjaantäyttöä paremman varmuuden vuoksi. Osittaisissa massanvaihdoissa tehdyissä luotauksissa on havaittu, että massat ovat usein tunkeutuneet tavoitetasoa syvemmälle. 7.2 Varottavat rakenteet Työalueella olevien rakenteiden, putkien ja johtojen sijainti selvitetään ennakolta, jonka jälkeen ratkaistaan käytettävä suojaustapa. Varottavien rakenteiden riskikartoitus on syytä tehdä louhintasuunnitelmaa vastaavasti. Kartoitusetäisyytenä voidaan tavallisesti käyttää metriä penkereen reunasta. Mikäli massanvaihtopenkereen läheisyydessä on vaurioitumiselle alttiita rakenteita, kuten rakennuksia, voimajohtopylväitä, kaapeleita tai putkia, on pengerryksen ja rakenteiden väliin syytä tehdä mittalinja tai muu kiintopiste, jonka liikkumistaseurataan työn aikana. Varottavan rakenteen nurkkapisteiden tms. paikat mitataan ja vaaitaan. Ennen töiden aloittamista pidetään rakenteiden kuntoa koskeva katselmus, jossa rakenteiden omistajat ovat paikalla. Lähistön kaivoista selvitetään ennen töiden aloittamista veden pinta sekä tarvittaessa antoisuus ja veden laatu. Työn aikana tarkkaillaan töiden vaikutusta alueen pohjavesioloihin. 8 YMPÄRISTÖVAIKUTUKSET Massanvaihto ja ympäristövaikutukset Massanvaihtotöissä muutetaan merkittävästi olemassa olevaa ympäristöä tie-, läjitys- ja maanottoalueilla. Ympäristövaikutukset voivat olla luonteeltaan pysyviä tai tilapäisiä. Ympäristö saattaa vaikuttaa etenkin rakennetulla alueella toimittaessa ratkaisevasti pohjanvahvistustavan valintaan. Keskeisimmät ympäristövaikutukset Massanvaihtotöistä aiheutuvia ympäristövaikutuksia ovat työnaikainen pöly ja vesien sameutuminen, maanotosta aiheutuvat työnaikaiset ja pysyvät vaikutukset, ympäristön liikkeet ja vauriot rakenteille sekä massanvaihtoalueiden pitkästä keskeneräisyydestä (painuma-ajat) aiheutuvat lähinnä visuaaliset haitat taajamaympäristössä. Vuodenajoista riippuvat ympäristövaikutukset Vuodenajoista talvi on edullisin ajankohta massanvaihtojen toteutukselle. Pakkasesta on hyötyä luiskien pysyvyyden sekä kaivu- ja läjitystyön kannalta. Kaivumassojen ympäristöä likaava vaikutus on vähäisempää. Vetelien läjitysmassojen likaava vaikutus on suurimmillaan syyssateilla. Kesällä kuljetusteille ja ympäristöön leviävät massat kuivahtavat nopeasti, mutta pölyävät.

31 Massanvaihto KALUSTO MASSANVAIHTOTÖISSÄ 31 Maanotto Sekä taloudellisista että ympäristöllisistä syistä on edullista, mikäli massanvaihdossa käytettävät täyttömassat saadaan tielinjalta. Maanottopaikoista aiheutuviin ympäristövaikutuksiin voidaan vaikuttaa huolellisella suunnittelfflla, jossa otetaan huomioon mm. työnaikainen maastonmuotoilu sekä alueen jälkihoito ja -käyttö. Vesistöt Vesistöjä ylitettäessä voivat pengermateriaalissa olevat hienoainekset johtaa veden tilapäiseen samentumiseen yhdessä pengerryksen pohjasta irrottaman aineksen kanssa. Vesistöalueilla on massanvaihtotöiden yhteydessä jouduttu ratkaisemaan lintualue- ja kalakorvauskysymyksiä. Veden samentuminen saattaa aiheuttaa ongelmia myös puunjalostusteollisuuden vedenottamoiden läheisyydessä. Imuruoppauskohteissa ovat ongelmina ruoppausmassojen sijoitus, veden sotkeutuminen ja saostusaltaasta valuvat ylivuotovedet. Työt tehdään useimmiten kesäaikana, jolloin veneily-, kalastus- ja muu virkistystoiminta on vilkkaimmillaan. Pohjavedenpinnan aleneminen Pohjavedenpinnan laskusta kaivutöiden yhteydessä voi olla seurauksena kaivojen kuivumista, painuma-, lahoamis- ja korroosiovaurioita, kasvun hidastumista sekä kasvillisuuden muuttumista. Joissakin tapauksissa vaikutus kasvillisuuteen voi olla hyödyllinenkin. Maan liikkeet Pengertäminen pehmeiköllä aiheuttaa maan liikkeitä penkereen sivuilla. Maanpinnan kohotessa puut kallistuvat ja kaatuilevat sekä kuivatusolosuhteet muuttuvat. Maan pinnan rikkoutuessa siirtynyt alue muuttuu liikkumiskelvottomaksi. Liikkuneen alueen rauhoittuminen kestää muutamia vuosia. Häiriintyneen alueen laajuuteen voidaan merkittävästi vaikuttaa työmenetelmillä. Ympäristön rakenteille aiheutuvat vauriot voidaan välttää selvittämällä rakenteet riittävän laajalta alueelta etukäteen ja käyttämällä huolellista rakentamistapaa. 9 KALUSTO MASSANVAIHTOTÖISSÄ Kaivukalusto Kaivutyö tehdään yleensä hydraulisella kuokkakauhalla varustetulla kaivinkoneella (kuva 20a). Kuokkakauhakoneella on suhteellisen hyvä ulottuma syvyyssuunnassa ja matalan penkereen päältä kaivamalla voidaan massanvaihto ulottaa jopa metrin syvyyteen, mikäli luiskien pysyvyys ei aiheuta ongelmia. Myös pistokaivua voidaan käyttää. Ulottuvuutta voidaan lisätä jatkamalla puomia, mutta tällöin pienenee kaivukapasiteetti. Turpeen poistossa voidaan käyttää suurempaa kauhakokoa.

32 32 Massanvaihto KALUSTO MASSANVAIHTOTÖISSÄ Rakennusnosturi-kourakauhayhdistelmällä on suuri ulottuma sekä vaakaettä pystysuunnassa (kuva 20b). Hydraulisella kauhalla saadaan puristettua ylimääräinen vesi pois. Kourakauhalla päästään yli 1 0 metrin kaivusyvyyteen, mutta käyttöä rajoittaa kallis hinta. Menetelmä soveltuukin parhaiten paikallisiin erikoiskohteisiin (esim. kapeat ja syvät kaivannot, suuren ulottuman tarve). Aikaisemmin massanvaihtotöissä käytettiin mekaanisia laahakauha- eli vetokaivukoneita -(kuva 20c). Laahakoneita ei ole enää juuri käytössä eikä ammattitaitoisia kuljettajia ole saatavilla. Laahakauhalla on hyvä ulottuvuus vaakasuunnassa (useita kymmeniä metrejä), mutta suuri kaivusyvyys ei ole mahdollinen. Menetelmä häiriinnyttää ympäröivän saven ja ottaa mukanaan huomattavan määrän vettä, mikä lisää huomattavasti ylösnostettavien massojen määrää. Veteen pengerrettäessä ja teoriassa kuivallakin maalla, mikäli vettä on saatavilla, voidaan harkita imuruoppaajan käyttöä (kuva 20d), mikäli poistettavien massojen määrä on tarpeeksi suuri ja läjityskysymykset voidaan ratkaista (läjitysetäisyys suurimmillaan noin 1.5 km). Massanvaihtoja imuruoppaamalla ei ole juuri tehty tiehankkeissa. Vesialueiden likaantuminen ja sopivien läjitysalueiden puute estävät käytännössä menetelmän laajemman soveltamisen. Joissakin pienissä kohteissa on massojen poistamiseen vedestä käytetty kaivinkonetta sekä betonipumppua. Kuva 20: Massanvaihdoissa käytetyt kaivinkonetyypit: a) hydraulinen kuokkakaivinkone b) nosturi-kourakauhayhdistelmä c) laahakauhakone d) imuruoppaaja.
