1 Hoidon ja ylläpidon alueurakat Soratien runkokelirikkokohteiden korjaaminen Viiteaineistomoniste InfraYL Suodatinkankaat 2. InfraYL Sitomattomat kantavat kerrokset 3. akenteilla olevan tien kuntoluokitus, Lapin tiepiiri Viitteelliset ohjeet liittymän rakentamiseksi unkokelirikkokohteen korjaaminen, rakenteellinen tyyppipoikkileikkaus Viiteaineistot 1 ja 2 ovat saatavissa pdf tiedostoina verkkopalvelusta

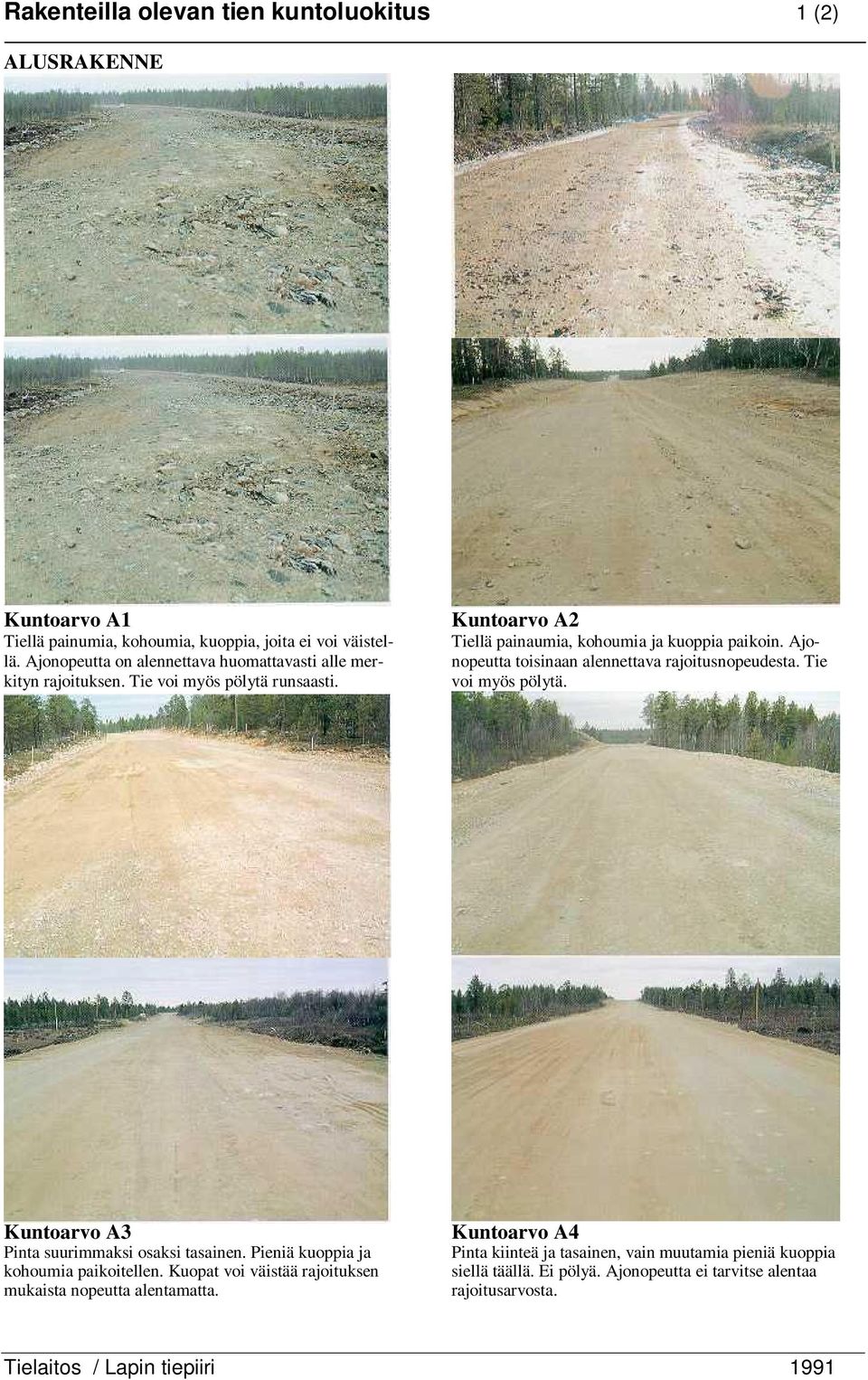

2 akenteilla olevan tien kuntoluokitus 1 (2) ALUSAKENNE Kuntoarvo A1 Tiellä painumia, kohoumia, kuoppia, joita ei voi väistellä. Ajonopeutta on alennettava huomattavasti alle merkityn rajoituksen. Tie voi myös pölytä runsaasti. Kuntoarvo A2 Tiellä painaumia, kohoumia ja kuoppia paikoin. Ajonopeutta toisinaan alennettava rajoitusnopeudesta. Tie voi myös pölytä. Kuntoarvo A3 Pinta suurimmaksi osaksi tasainen. Pieniä kuoppia ja kohoumia paikoitellen. Kuopat voi väistää rajoituksen mukaista nopeutta alentamatta. Kuntoarvo A4 Pinta kiinteä ja tasainen, vain muutamia pieniä kuoppia siellä täällä. Ei pölyä. Ajonopeutta ei tarvitse alentaa rajoitusarvosta. Tielaitos / Lapin tiepiiri 1991

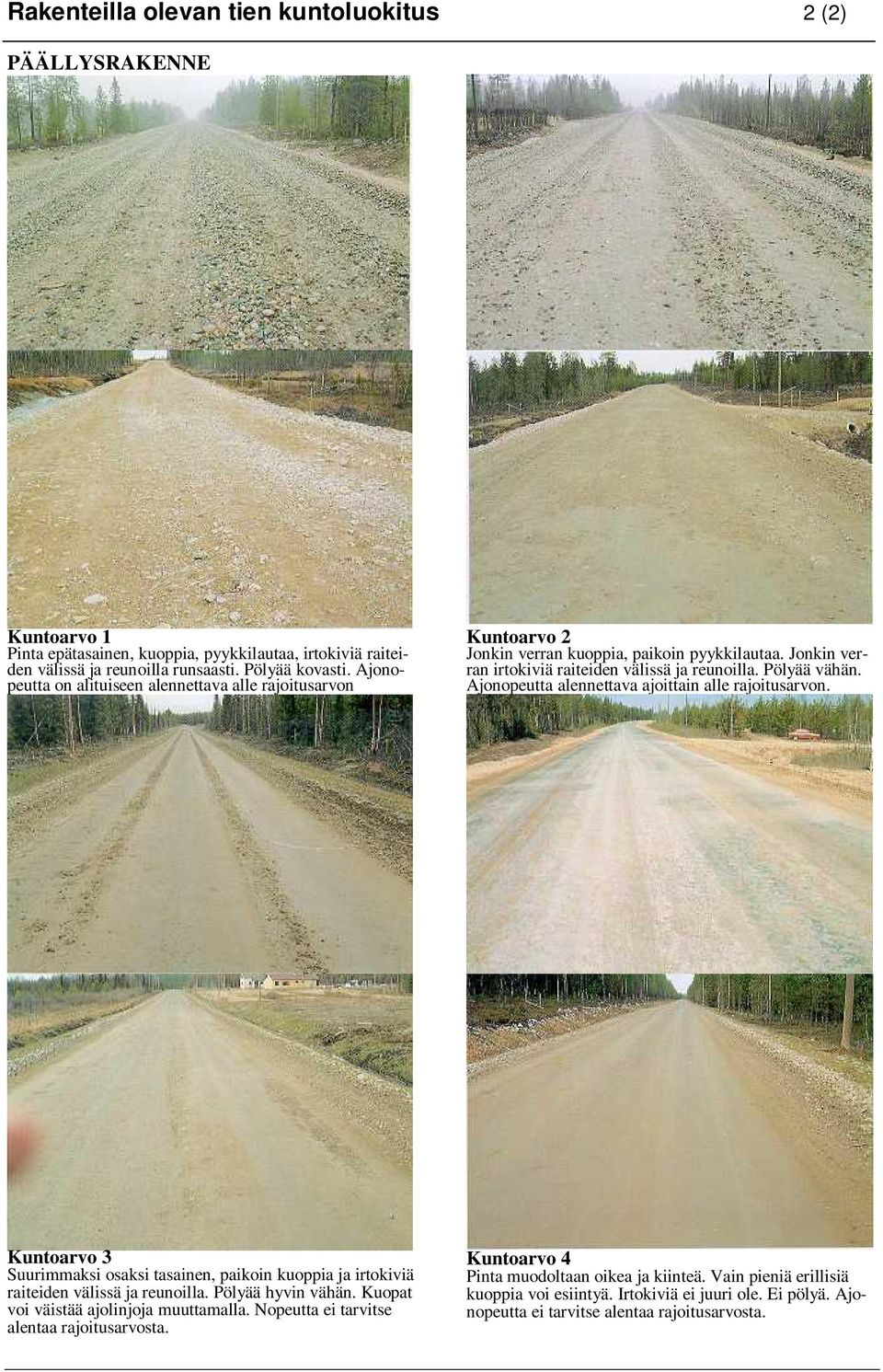

3 akenteilla olevan tien kuntoluokitus 2 (2) PÄÄLLYSAKENNE Kuntoarvo 1 Pinta epätasainen, kuoppia, pyykkilautaa, irtokiviä raiteiden välissä ja reunoilla runsaasti. Pölyää kovasti. Ajonopeutta on alituiseen alennettava alle rajoitusarvon Kuntoarvo 2 Jonkin verran kuoppia, paikoin pyykkilautaa. Jonkin verran irtokiviä raiteiden välissä ja reunoilla. Pölyää vähän. Ajonopeutta alennettava ajoittain alle rajoitusarvon. Kuntoarvo 3 Suurimmaksi osaksi tasainen, paikoin kuoppia ja irtokiviä raiteiden välissä ja reunoilla. Pölyää hyvin vähän. Kuopat voi väistää ajolinjoja muuttamalla. Nopeutta ei tarvitse alentaa rajoitusarvosta. Kuntoarvo 4 Pinta muodoltaan oikea ja kiinteä. Vain pieniä erillisiä kuoppia voi esiintyä. Irtokiviä ei juuri ole. Ei pölyä. Ajonopeutta ei tarvitse alentaa rajoitusarvosta.

4 VIITTEELLISET OHJEET LIITTYMÄN AKENTAMISEKSI (1) 1. Liittymä on rakennettava oheisen piirustuksen mukaisesti. umpu E = ( 5) m = ( 300) mm E k c k Liittymäkaaret = x m AO-liittymä = 6 Maatal. liittymä = 6 Maatal.keskus = 8 Henkilöautot = 8 Pieni yr.toim =10-12 Tavanom YT-liitt. = 8 Teoll.laitokset ja vilkkaat YT:t =15, jos YT:n leveys >=6,5 m. Huoltoasemilla, kaduilla ja kaavateillä kaariyhdistelmät. - Liittymän ajopinnan leveys (c) saa kapeimmalla kohdalla olla enintään x,x m. - Liittymäkulman ( ) tulee olla g (= o ). - Liittyvän tien pituuskaltevuuksien tulee olla alla olevan kuvan mukainen. Liittymän sivukaltevuudet on rakennettava niin, että liittyvän tien pintavedet eivät pääse valumaan yleiselle tielle. Yleinen tie Vähint. 3 m 3 % (3 cm/m) Odotustila x m Enintään 3 % Vähint. 5 m Enintään 10 % Min 4 m, yleensä 5 m Vaihtelee välillä 8 25 metriä: AO- ja maatal. liittymät 8 m Pieni yritys ja vastaava 14 m Teollisuus ja vilkas YT 25 m - Liittymä on päällystettävä asfaltilla, pehmytasfaltilla (ent ös) vähintään 5 metrin matkalla yleisen tien reunasta niin, että sora ei kulkeudu yleiselle tielle. Päällystämisen ajankohta voidaan sopia tiemestarin kanssa. - Liittymään on tehtävä rumpu, jonka sisähalkaisija on vähintään ( 300) mm. ummun etäisyyden on oltava vähintään 5 metriä yleisen tien sivuojalinjasta. umpu on asetettava niin syvälle, ettei padotusta synny. Kun yleisen tien kuivatusta parannetaan, huonokuntoisen rummun parantaminen kuuluu yksityisen tien pitäjälle. 2. Liittymässä on 1,1 metrin korkeudelta katsottuna oltava vähintään alla olevan kuvan mukainen näkemäesteistä vapaa alue. Yksityisen tien pitäjän on huolehdittava näkemäalueen kunnossapidosta. Normaali L l L s 3. Liittymän rakentajan tulee tarvittaessa asettaa rakennustyöstä varoittavat liikennemerkit ja muutenkin huolehtia siitä, ettei työstä ole vaaraa liikenteelle eikä kohtuutonta haittaa yleisen tien kunnossapidolle. Ohjeet merkkien asettamisesta antaa luvassa mainittu tiepiirin edustaja. L l L s = x m L l = x m Poikkeuks. Jos kolmio 25 m 15 m STOP 10 m 6 m Tontti, maat 6 m Nop km/h Normaali Poikkeuks
