1 - Jätehuollon laitteet FLAAMING OY Smart Syväsäiliöt Asennusohje Smart- syväsäiliöille. Onneksi olkoon! Olette ostaneet Smart Syväsäiliö tuotteen, joka on tehokas jätteenkeräysjärjestelmä. Lue tämä ohje, joka varmistaa, että Smart syväsäiliö asennetaan kuten se on suunniteltu

2 Sisällysluettelo 1. ASENNUSOHJE HUOMIOITAVAA ASENNUSPAIKAN VALINNASSA SÄILIÖIDEN VÄLIAIKAINEN VARASTOINTI ENNEN ASENNUSTA ASENNUSKAIVANTO ANKKUROINTI ASENNUS KÄYTTÖÖNOTTO ASENNUKSESSA TARVITTAVIA TYÖVÄLINEITÄ

3 1. ASENNUSOHJE 1.1 HUOMIOITAVAA ASENNUSPAIKAN VALINNASSA Asennus suoritetaan normaalilla kaivurilla. Pohja- ja tulvaveden kerääntyminen säiliön alueelle aiheuttaa tarpeetonta nostepainetta säiliöön. Ennen asennuskuopan kaivamista tarkistetaan, ettei alueella ole kaapeleita, vesi- ja viemärijohtoja tai muita vastaavia rakenteita. Paikan valinnassa on myös syytä huomioida syväsäiliöiden tyhjennys. Tyhjennys kevyellä puominosturilla siten, että säiliöiden sisällä oleva nostosäkki nostetaan ylös ja siirretään jätettä kuljetettavaan autoon jossa säkin pohja aukaistaan ja säkki tyhjenee. 1.2 SÄILIÖIDEN VÄLIAIKAINEN VARASTOINTI ENNEN ASENNUSTA Kuljetuksen jälkeen nostetaan kukin säiliö erikseen pystyasentoon. Säiliöiden kolhiintuminen ja kaatuminen on ehkäistävä. Käsittele säiliöitä varoen. Säiliöitä ei saa vierittää eikä pudottaa. 1.3 ASENNUSKAIVANTO Säiliöiden asennussyvyys ankkurielementtien kanssa on n.1600 mm maanpinnasta, jolloin saavutetaan vaadittu 1100 mm täyttöaukon korkeus. Kaivannon syvyyteen vaikuttaa myös ankkurointielementin vahvuus. Erityisesti on varmistettava, etteivät kaivannon n.60 kulmassa olevat kaivannon seinämät pääse sortumaan kaivannon pohjalla työskenneltäessä. Kaivannon pohja tasataan siten, että ankkurointielementti asettuu suoraan pohjalle, tasaushiekan päälle. 1

4 1.4 ANKKUROINTI Kuva 1 Kuva 1 esittää Smart tuotteiden ankkurointi elementtiä. Taulukko1, esittää mikä ankkurointi elementti kuuluu eri Smart tuotteelle. Smart tuote Ankkurointi elementti (mm) Smart 5 Ø 1500 Smart 3 Ø 1300 Smart 1.3 Ø 1000 HUOMIO! Smart syvä keräys säiliön ankkurointiin 1 elementti. 2

5 Lisäksi, tulee neljä (4) harjateräs tankoa Ø 20 mm (kuva 2) pitämään ankkurointi elementin paikoillaan. Katso kuva 3 ja kohta 2. ASENNUS. Kuva 2 Kuva 2 Harjateräkset Ø20 mm,4kpl / säiliö. Kuva 3 Kuva 3 näyttää kuinka osat laitetaan, jotta Smart syväsäiliöt tulevat oikein asennettua. 3

6 2. ASENNUS Varmista, että kaivanto on tuettu ennen asennuksen aloittamista. Kaivantoon voidaan asentaa tarvittaessa useampia Smart -säiliöitä, tasaa hyvin tiivistetty pohja vaakasuoraan piirustuksen osoittamaan syvyyteen. Asennustyötä helpottaa jos pohjalle asennetaan kaksi puuta pituussuunnassa niin että ne ylettyvät kaikkien säiliöiden mitalle (Katso kuva 4). Kuva 4 Kuva 4 osoittaa kuinka samaan kaivantoon voidaan asentaa useampia Smart -säiliöitä. Asennus suoritetaan nostokehikko ja kansi irrallisina Kaada säiliö vaakatasoon. Muovisessa ankkurielementissä on aukko säiliötä varten. Aseta muovinen ankkurielementti säiliön pohjaan niin, että säiliön pohjassa olevat reiät tulevat ankkurielementin toiselle puolelle. Lukitse ankkurielementti säiliöön harjateräksillä pujottamalla ne säiliön pohjan reikien läpi (katso kuva 3). 4

7 Kuva 5 Ankkurointi elementti Smart Harjateräs tangot Ankkurointi elementti Harjateräs tangot Kuva 5 kuinka ankkurointi elementti ja harjateräkset asennetaan Smart tuotteissa. Säiliö ankkureineen nostetaan nostoliinoilla kaivantoon tiivistetyn sepelikerroksen päälle. Tämä onnistuu parhaiten kahdella ristikkäisellä liinalla (katso kuva 6). Varmistetaan että säiliö seisoo suorassa kaivannon pohjalla. Suoruus varmistetaan vesivaa alla tai luotilangalla. Jos kaivantoon tulee useampia säiliöitä asenna ne vastaavasti ja huomioi, että säiliöiden väliin jää vapaa tila (katso kuva 7). Tämä on turvallisuuden ja tyhjennyksen vuoksi huomioitava. Huomio! Seuraa tarkasti annettuja ohjeita, jotta Smart tuotteiden kayttö on turvallista. 5

8 Kuva 6 Kuva 6 osoittaa esimerkiksi kuinka nosto tulee suorittaa. 6

9 Kuva 7 Kuva 7 kuvassa on demostroitu miten samaan kaivantoon voidaan laittaa Smart tuotteita.. Tämän jälkeen aloitetaan kaivannon täyttö. Kestävin lopputulos saavutetaan murskeella #0-32 ja tätä maa-ainesta tulisi käyttää aina kun vain on mahdollista. Täyttö on tehtävä aina kuohumattomalla, routimattomalla ja tiivistyvällä maa-aineksella. Täyttö suoritetaan varovasti eri puolilta säiliötä noin 50 cm kerroksina. Lapiolla tasataan täytemaata joka puolelle kaivantoa. Täytön aikana varmistetaan myös, että säiliö pysyy suorassa ja sen pyöreä muoto säilyy alhaalta ylös. Säiliön yläosan on oltava pyöreä ennen nostovarustuksen asennusta. Tarkista säiliön pyöreys mittaamalla yläosa useasta suunnasta täytön aikana. Jos täytössä käytetään tärytintä, on sen oltava riittävän kevyt. Täryttimen käytössä on noudatettava riittävää varovaisuutta, ettei säiliötä paineta sen kanssa kasaan. Kaivannon täytön jälkeen kiinnitetään kansi tehtaalla valmiiksi koottuun säkki-nostokehä kokoonpanoon kiertämällä kannen keskellä olevan reiän läpi nostosilmukka nostokehässä olevaan kierteeseen. Tässä vaiheessa ennen nostosilmukan lopullista kiristämistä tulee 7

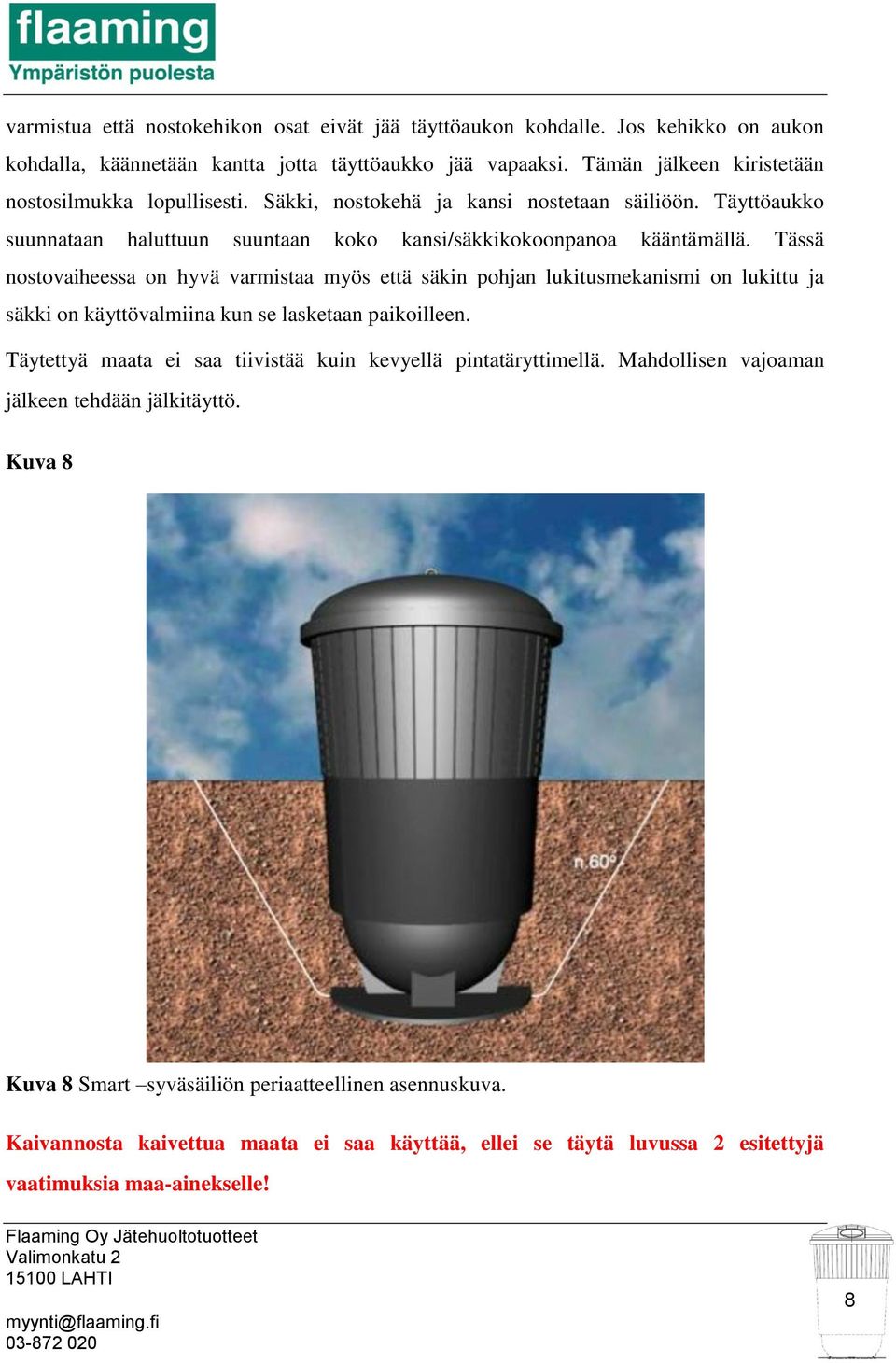

10 varmistua että nostokehikon osat eivät jää täyttöaukon kohdalle. Jos kehikko on aukon kohdalla, käännetään kantta jotta täyttöaukko jää vapaaksi. Tämän jälkeen kiristetään nostosilmukka lopullisesti. Säkki, nostokehä ja kansi nostetaan säiliöön. Täyttöaukko suunnataan haluttuun suuntaan koko kansi/säkkikokoonpanoa kääntämällä. Tässä nostovaiheessa on hyvä varmistaa myös että säkin pohjan lukitusmekanismi on lukittu ja säkki on käyttövalmiina kun se lasketaan paikoilleen. Täytettyä maata ei saa tiivistää kuin kevyellä pintatäryttimellä. Mahdollisen vajoaman jälkeen tehdään jälkitäyttö. Kuva 8 Kuva 8 Smart syväsäiliön periaatteellinen asennuskuva. Kaivannosta kaivettua maata ei saa käyttää, ellei se täytä luvussa 2 esitettyjä vaatimuksia maa-ainekselle! 8

11 3. KÄYTTÖÖNOTTO Ennen käyttöönottoa säiliön näkyvät osat pyyhitään puhtaiksi asennusjäljistä. Säiliön ympäristö siistitään asiakkaan ohjeita noudattaen. Lopuksi varmistetaan, että nostosäkin tai biosäiliön tyhjennysmekanismit ovat lukittuja ja aukot suljettuja. Säiliö on käyttövalmis. 4. ASENNUKSESSA TARVITTAVIA TYÖVÄLINEITÄ Kaivinkone, Lapio, Vatupassi (l = 1200 mm) tai luotilanka, Nostoliinat, Kevyt tärylevy. 9
