1 NEUTRON12-LAN ETÄLUENTALAITE 1 Yleistä Neutron LAN on tarkoitettu käytettäväksi pulssitietojen tuntikohtaiseen keräämiseen sekä raportointiin erilaisista pulssitietoja lähettävistä laitteista, kuten energia-, vesi- ja kaasumittareista. Laite tallettaa muistiinsa tuntikohtaiset pulssitiedot ja välittää ne palvelimelle kerran vuorokaudessa. 2 Käyttöönotto 2.1 Kytkentä ja käynnistys 1. Kytke teholähde, yhdistettävä mittari (tai mittarit) ja lähiverkkojohto laitteeseen. Katso kuva Kytke laitteeseen sähköt, jolloin punainen PWR -valo syttyy. Kuva 1: Laitteen etulevy. 2.2 Yhteyden muodostus laitteeseen Laitteen asetusten määrittämiseen ja IP -osoitteen löytämiseen käytetään Lantronix DeviceInstaller sovellusta. Sovellus asennetaan PC:lle, joka on kytkettynä samaan lähiverkkoon laitteen kanssa tai suoraan laitteeseen. Sovelluksen voi ladata osoitteesta: Jos lähiverkossa on käytössä DHCP -palvelin, niin laite saa oletusasetuksilla käynnistyessään lähiverkon IP -osoitteen. Laitteessa voidaan käyttää myös kiinteää IP -osoitetta. 1. Käynnistä Lantronix DeviceInstaller sovellus PC:llä.

2 2. Laite näkyy sovelluksessa laitelistassa vasemmalla puolella. Katso kuva 2. Kuvassa näkyy laitteen laiteohjelmaversio v sekä laitteen IP -osoite Jos laitetta ei näy automaattisesti, paina Search -nappia. 3. Valitse laite napsauttamalla IP -osoitetta ja valitse sovelluksen oikean puoleisesta ikkunasta Web Configuration -välilehti. 4. Aseta Address -kenttään laitteen IP -osoitteen portiksi ja paina kentän oikealla puolella olevaa vihreävalkoista nuolipainiketta. Alapuolelle aukeaa laitteen Asetukset -valikko. Katso kuva 2. Kuva 2: Lantronix DeviceInstaller sovellus.

3 2.3 Laitteen asetukset Asetuksissa on kolme eri kohtaa. Laite, Palvelin ja Lähetys. Laite -asetukset sisältää seuraavat tiedot: Laitteistotunnus asetuksella määritellään jokaiselle laitteelle oma yksilöllinen tunniste. Arvoalue on Arvo 0 tarkoittaa, että laite ei ole käytössä. Sisääntuloja asetuksella määritetään laitteeseen liitettyjen mittarien lukumäärä, mistä pulssitiedot halutaan laskea. Arvoalue on Katso esimerkkikuva 3. Palvelin -asetukset sisältää seuraavat tiedot: Palvelimen osoite asetuksella määritetään palvelimen osoite, johon laite välittää pulssitiedot. Osoite voidaan antaa joko IP-osoitteena tai DNS - muodossa. Maksimipituus 30 merkkiä. Palvelimen portti asetuksella määritetään porttinumero, jossa palvelinsovellus odottaa yhteydenottoja. Arvoalue on Palvelimen polku parametrilla määritetään palvelimen hakemisto, johon pulssitiedot tallentuvat. Maksimipituus 50 merkkiä. Katso esimerkkikuva 4. Lähetys -asetukset sisältää seuraavat tiedot: Lähetysväli asetuksella määritetään laite lähettämään pulssitiedot asetuksissa määritetylle palvelimelle määrätyin väliajoin. Arvoalue on sekuntia. Lähetys määräajoin lopetetaan arvolla nolla. Lähetysviive parametri mahdollistaa sen, että eri mittarit lähettävät tiedot palvelimelle eri aikaan. Arvoalue on minuuttia. Jos lähetysviive on nolla niin vuorokauden tiedot lähetetään heti sen vaihtuessa eli klo: 00:00. Lisäksi asetuksissa on Lähetä nyt -nappi, jolla tiedot voidaan lähettää palvelimelle heti. Katso esimerkkikuva 5.

4 2.4 Laitteen esimerkkiasetukset Asetetaan laitteen laitteistotunnukseksi 16 ja sisääntulojen määräksi 12. Paina Tallenna -nappia asetusten jälkeen. Kuva 3: Laite -asetukset. Palvelin -asetukset esimerkki: Asetetaan palvelimen osoitteeksi services.ionsign.fi, portiksi 80 ja poluksi /neutrondata/. Paina Tallenna -nappia asetusten jälkeen. Kuva 4: Palvelin -asetukset.

5 Lähetys -asetukset esimerkki: Asetetaan määräaikainen lähetys pois päältä ja asetetaan tietojen lähetysajaksi 00: Laitteen merkkivalot Kuva 5: Lähetys -asetukset. Laitteessa on kolme merkkivaloa: Pulse, Init ja PWR. Pulse ilmaisee sisääntuloissa mittareilta havaitut pulssit. Valo vaihtaa tilaa aina, kun johonkin sisääntuloista tulee pulssi. Init ilmaisee asennuksen tilan. Merkkivalo alkaa vilkkua, kun laitteelle on annettu tarvittavat asetukset DeviceInstaller sovelluksella. Kun valo palaa, niin laitteen asetukset on kunnossa ja laite on saanut yhteyden palvelimeen. PWR ilmaisee käyttöjännitteen laitteella. Valo palaa aina kun laite on toiminnassa.

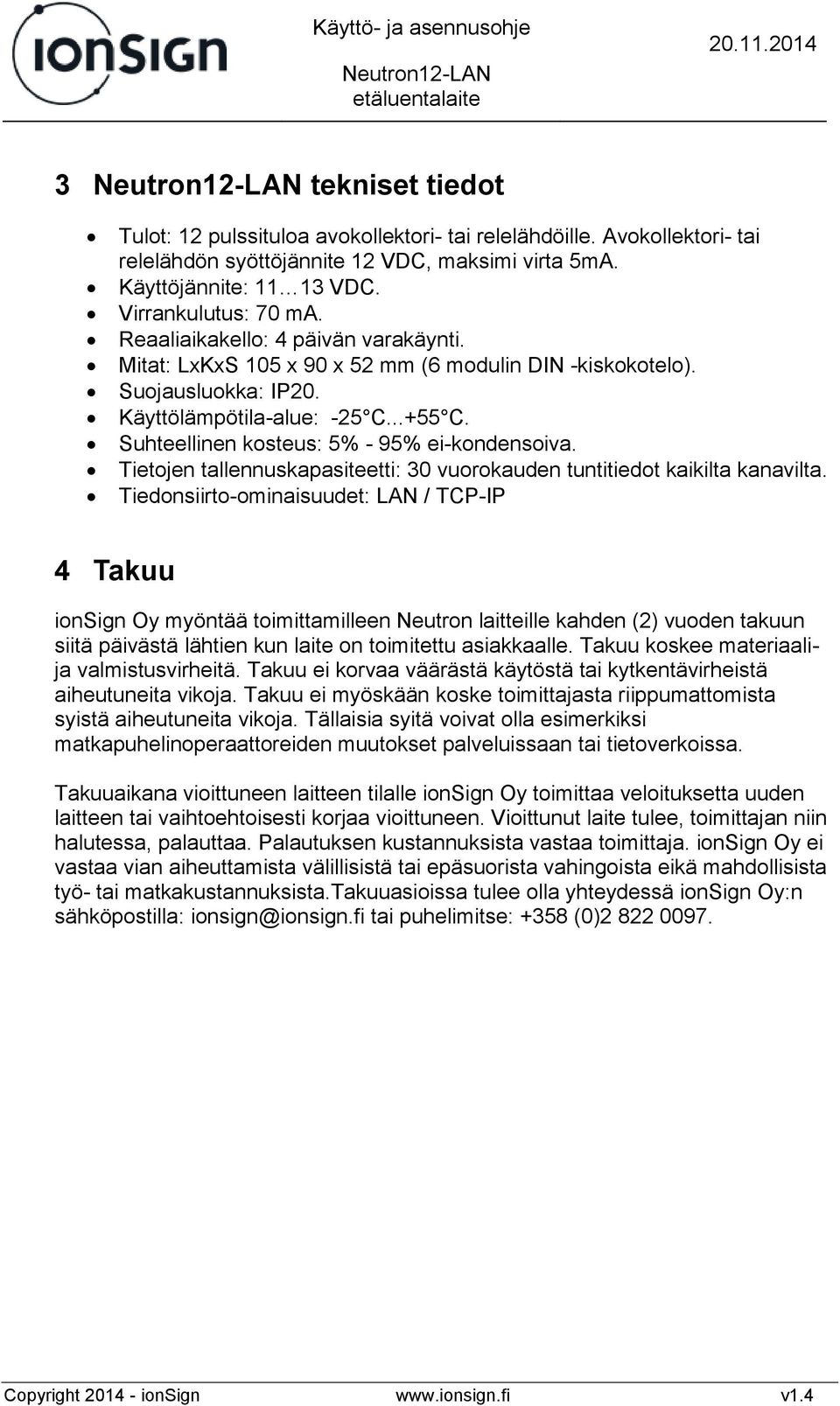

6 3 tekniset tiedot Tulot: 12 pulssituloa avokollektori- tai relelähdöille. Avokollektori- tai relelähdön syöttöjännite 12 VDC, maksimi virta 5mA. Käyttöjännite: VDC. Virrankulutus: 70 ma. Reaaliaikakello: 4 päivän varakäynti. Mitat: LxKxS 105 x 90 x 52 mm (6 modulin DIN -kiskokotelo). Suojausluokka: IP20. Käyttölämpötila-alue: -25 C C. Suhteellinen kosteus: 5% - 95% ei-kondensoiva. Tietojen tallennuskapasiteetti: 30 vuorokauden tuntitiedot kaikilta kanavilta. Tiedonsiirto-ominaisuudet: LAN / TCP-IP 4 Takuu ionsign Oy myöntää toimittamilleen Neutron laitteille kahden (2) vuoden takuun siitä päivästä lähtien kun laite on toimitettu asiakkaalle. Takuu koskee materiaalija valmistusvirheitä. Takuu ei korvaa väärästä käytöstä tai kytkentävirheistä aiheutuneita vikoja. Takuu ei myöskään koske toimittajasta riippumattomista syistä aiheutuneita vikoja. Tällaisia syitä voivat olla esimerkiksi matkapuhelinoperaattoreiden muutokset palveluissaan tai tietoverkoissa. Takuuaikana vioittuneen laitteen tilalle ionsign Oy toimittaa veloituksetta uuden laitteen tai vaihtoehtoisesti korjaa vioittuneen. Vioittunut laite tulee, toimittajan niin halutessa, palauttaa. Palautuksen kustannuksista vastaa toimittaja. ionsign Oy ei vastaa vian aiheuttamista välillisistä tai epäsuorista vahingoista eikä mahdollisista työ- tai matkakustannuksista.takuuasioissa tulee olla yhteydessä ionsign Oy:n sähköpostilla: ionsign@ionsign.fi tai puhelimitse: +358 (0)

7 Kuva 6: piirikaavio. Mittarin ja Neutronin välisessä kaapeloinnissa voidaan käyttää esim. instrumentointikaapelia JAMAK 2x(2+1)x0,5mm2. Yksittäisen mittarin avokollektori- tai relelähtö kytketään Neutroniin kuvan mukaisesti.
