1 Ramboll Knowledge taking people further --- HIRVENSALMEN KUNTA URMASRINNE Rakennussuunnitelma

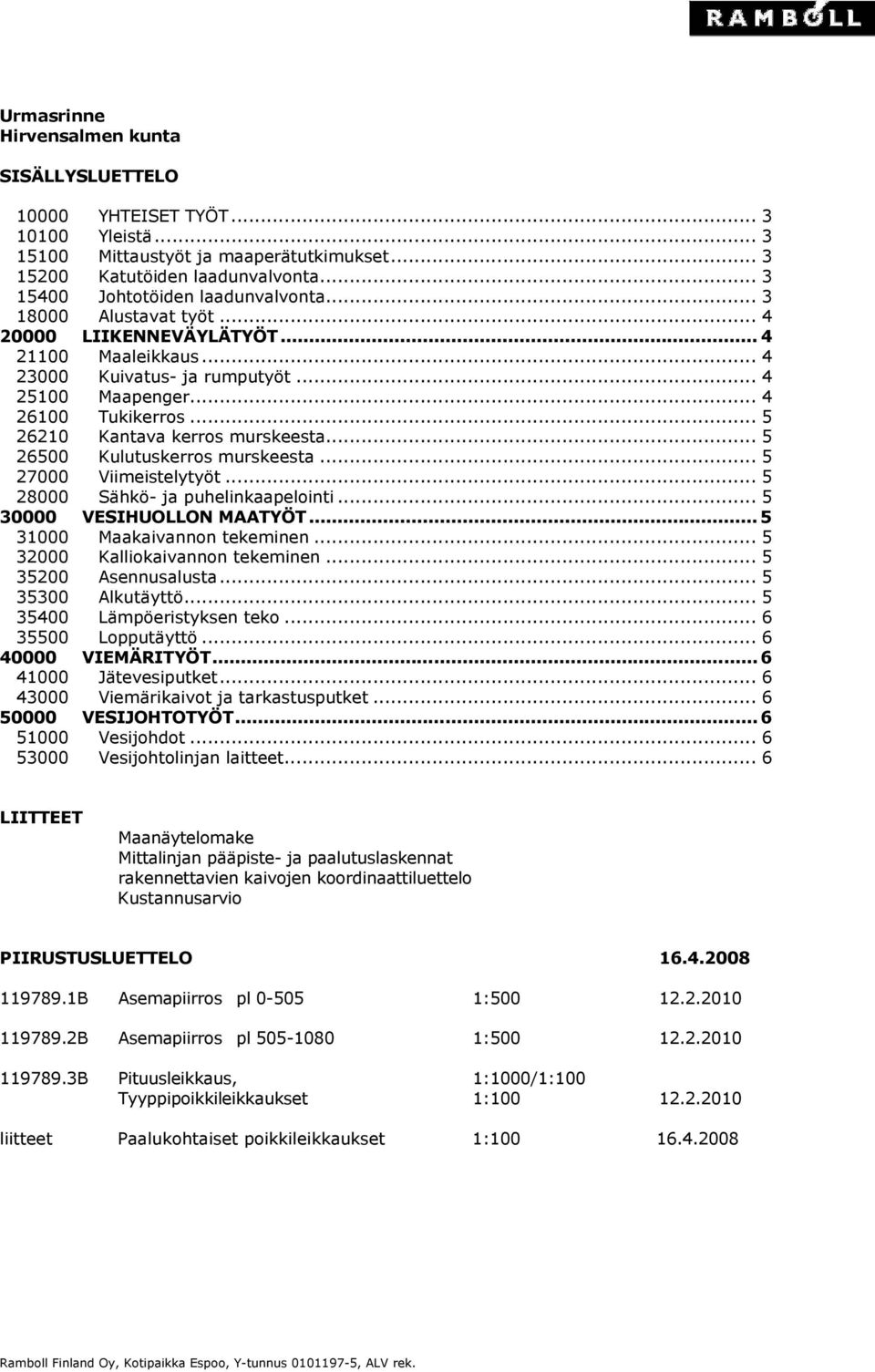

2 Urmasrinne Hirvensalmen kunta SISÄLLYSLUETTELO YHTEISET TYÖT Yleistä Mittaustyöt ja maaperätutkimukset Katutöiden laadunvalvonta Johtotöiden laadunvalvonta Alustavat työt LIIKENNEVÄYLÄTYÖT Maaleikkaus Kuivatus- ja rumputyöt Maapenger Tukikerros Kantava kerros murskeesta Kulutuskerros murskeesta Viimeistelytyöt Sähkö- ja puhelinkaapelointi VESIHUOLLON MAATYÖT Maakaivannon tekeminen Kalliokaivannon tekeminen Asennusalusta Alkutäyttö Lämpöeristyksen teko Lopputäyttö VIEMÄRITYÖT Jätevesiputket Viemärikaivot ja tarkastusputket VESIJOHTOTYÖT Vesijohdot Vesijohtolinjan laitteet... 6 LIITTEET Maanäytelomake Mittalinjan pääpiste- ja paalutuslaskennat rakennettavien kaivojen koordinaattiluettelo Kustannusarvio PIIRUSTUSLUETTELO B Asemapiirros pl : B Asemapiirros pl : B Pituusleikkaus, 1:1000/1:100 Tyyppipoikkileikkaukset 1: liitteet Paalukohtaiset poikkileikkaukset 1:

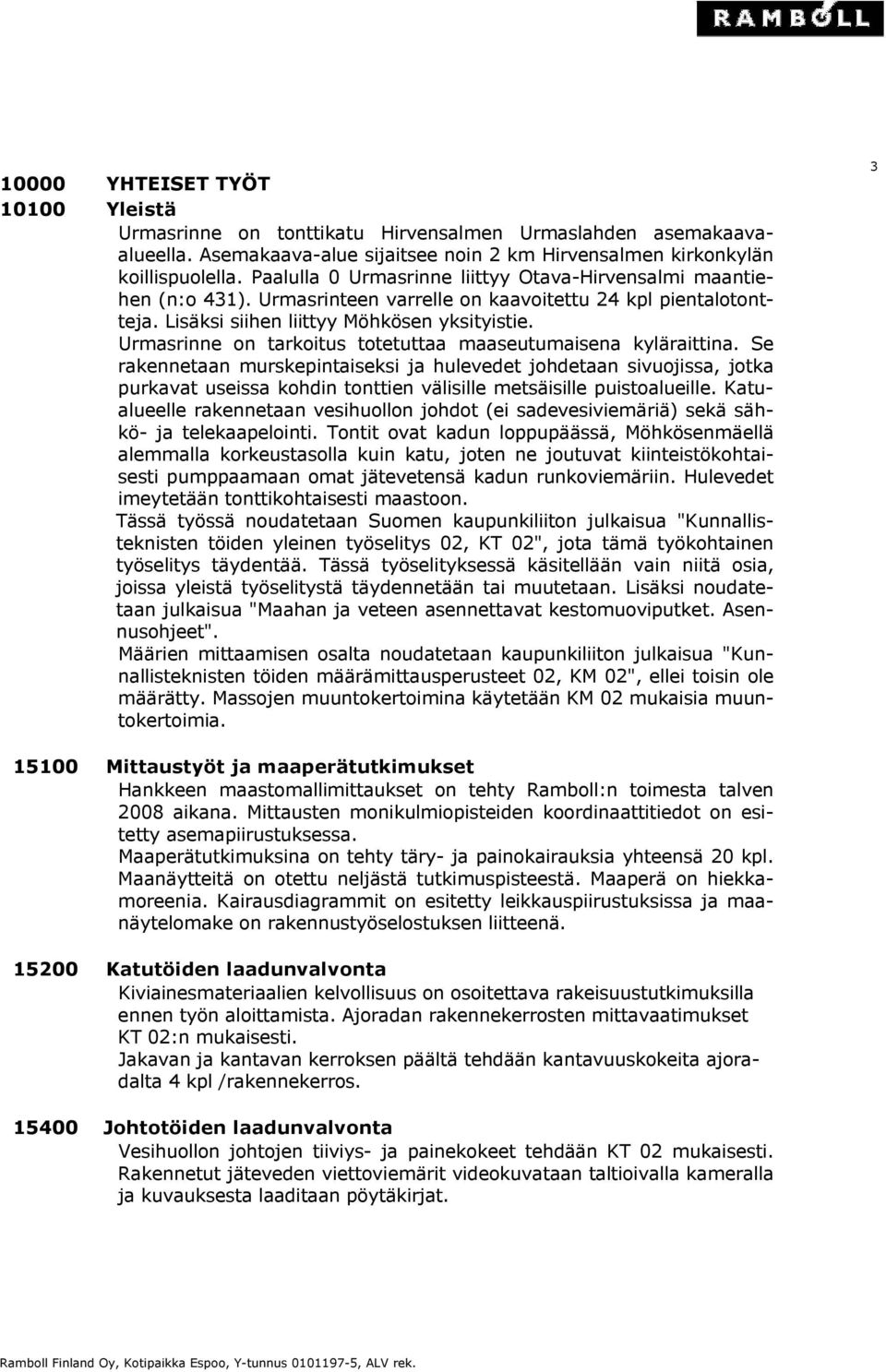

3 10000 YHTEISET TYÖT Yleistä Urmasrinne on tonttikatu Hirvensalmen Urmaslahden asemakaavaalueella. Asemakaava-alue sijaitsee noin 2 km Hirvensalmen kirkonkylän koillispuolella. Paalulla 0 Urmasrinne liittyy Otava-Hirvensalmi maantiehen (n:o 431). Urmasrinteen varrelle on kaavoitettu 24 kpl pientalotontteja. Lisäksi siihen liittyy Möhkösen yksityistie. Urmasrinne on tarkoitus totetuttaa maaseutumaisena kyläraittina. Se rakennetaan murskepintaiseksi ja hulevedet johdetaan sivuojissa, jotka purkavat useissa kohdin tonttien välisille metsäisille puistoalueille. Katualueelle rakennetaan vesihuollon johdot (ei sadevesiviemäriä) sekä sähkö- ja telekaapelointi. Tontit ovat kadun loppupäässä, Möhkösenmäellä alemmalla korkeustasolla kuin katu, joten ne joutuvat kiinteistökohtaisesti pumppaamaan omat jätevetensä kadun runkoviemäriin. Hulevedet imeytetään tonttikohtaisesti maastoon. Tässä työssä noudatetaan Suomen kaupunkiliiton julkaisua "Kunnallisteknisten töiden yleinen työselitys 02, KT 02", jota tämä työkohtainen työselitys täydentää. Tässä työselityksessä käsitellään vain niitä osia, joissa yleistä työselitystä täydennetään tai muutetaan. Lisäksi noudatetaan julkaisua "Maahan ja veteen asennettavat kestomuoviputket. Asennusohjeet". Määrien mittaamisen osalta noudatetaan kaupunkiliiton julkaisua "Kunnallisteknisten töiden määrämittausperusteet 02, KM 02", ellei toisin ole määrätty. Massojen muuntokertoimina käytetään KM 02 mukaisia muuntokertoimia Mittaustyöt ja maaperätutkimukset Hankkeen maastomallimittaukset on tehty Ramboll:n toimesta talven 2008 aikana. Mittausten monikulmiopisteiden koordinaattitiedot on esitetty asemapiirustuksessa. Maaperätutkimuksina on tehty täry- ja painokairauksia yhteensä 20 kpl. Maanäytteitä on otettu neljästä tutkimuspisteestä. Maaperä on hiekkamoreenia. Kairausdiagrammit on esitetty leikkauspiirustuksissa ja maanäytelomake on rakennustyöselostuksen liitteenä Katutöiden laadunvalvonta Kiviainesmateriaalien kelvollisuus on osoitettava rakeisuustutkimuksilla ennen työn aloittamista. Ajoradan rakennekerrosten mittavaatimukset KT 02:n mukaisesti. Jakavan ja kantavan kerroksen päältä tehdään kantavuuskokeita ajoradalta 4 kpl /rakennekerros Johtotöiden laadunvalvonta Vesihuollon johtojen tiiviys- ja painekokeet tehdään KT 02 mukaisesti. Rakennetut jäteveden viettoviemärit videokuvataan taltioivalla kameralla ja kuvauksesta laaditaan pöytäkirjat.

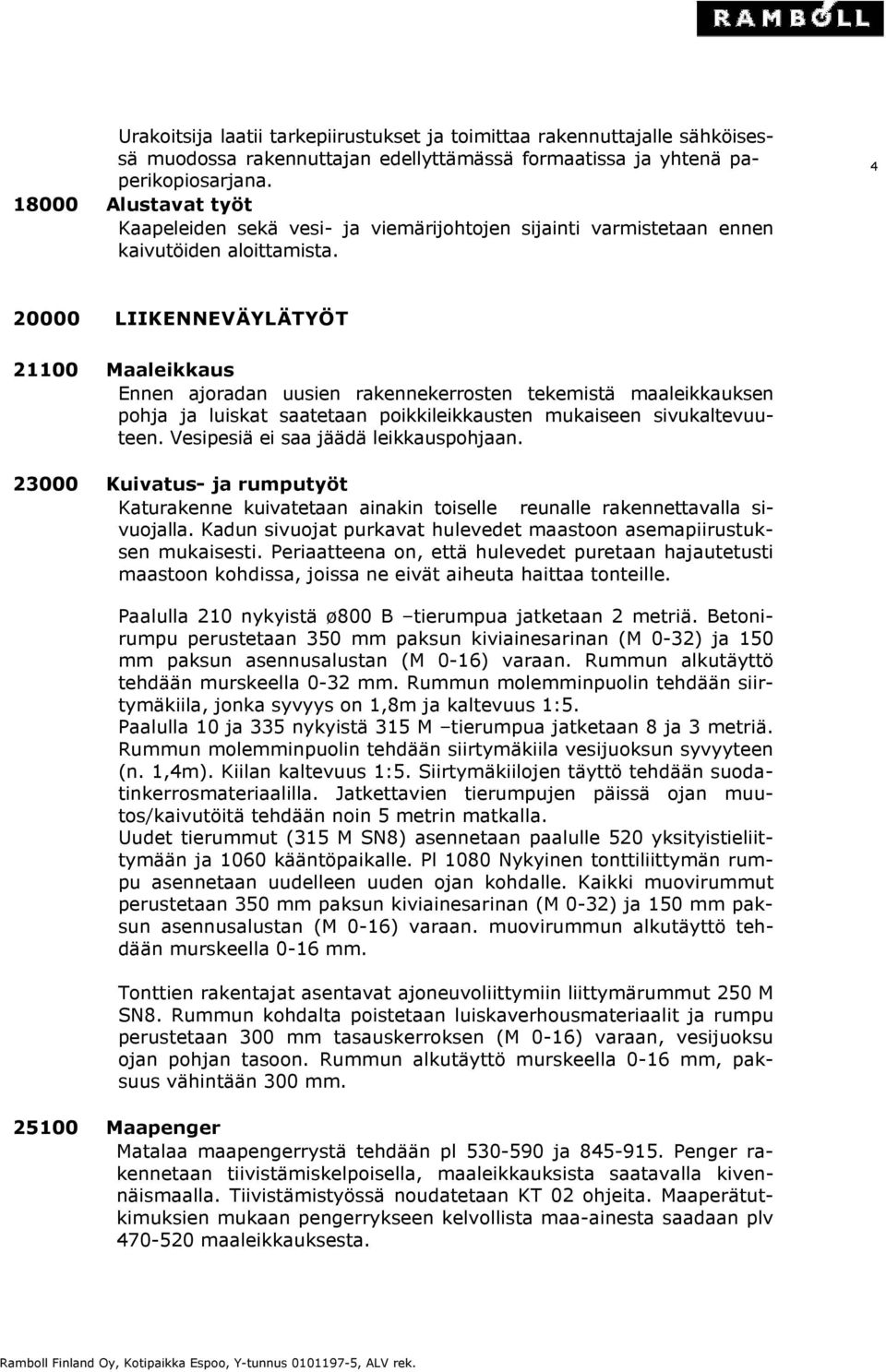

4 Urakoitsija laatii tarkepiirustukset ja toimittaa rakennuttajalle sähköisessä muodossa rakennuttajan edellyttämässä formaatissa ja yhtenä paperikopiosarjana Alustavat työt Kaapeleiden sekä vesi- ja viemärijohtojen sijainti varmistetaan ennen kaivutöiden aloittamista LIIKENNEVÄYLÄTYÖT Maaleikkaus Ennen ajoradan uusien rakennekerrosten tekemistä maaleikkauksen pohja ja luiskat saatetaan poikkileikkausten mukaiseen sivukaltevuuteen. Vesipesiä ei saa jäädä leikkauspohjaan Kuivatus- ja rumputyöt Katurakenne kuivatetaan ainakin toiselle reunalle rakennettavalla sivuojalla. Kadun sivuojat purkavat hulevedet maastoon asemapiirustuksen mukaisesti. Periaatteena on, että hulevedet puretaan hajautetusti maastoon kohdissa, joissa ne eivät aiheuta haittaa tonteille. Paalulla 210 nykyistä ø800 B tierumpua jatketaan 2 metriä. Betonirumpu perustetaan 350 mm paksun kiviainesarinan (M 0-32) ja 150 mm paksun asennusalustan (M 0-16) varaan. Rummun alkutäyttö tehdään murskeella 0-32 mm. Rummun molemminpuolin tehdään siirtymäkiila, jonka syvyys on 1,8m ja kaltevuus 1:5. Paalulla 10 ja 335 nykyistä 315 M tierumpua jatketaan 8 ja 3 metriä. Rummun molemminpuolin tehdään siirtymäkiila vesijuoksun syvyyteen (n. 1,4m). Kiilan kaltevuus 1:5. Siirtymäkiilojen täyttö tehdään suodatinkerrosmateriaalilla. Jatkettavien tierumpujen päissä ojan muutos/kaivutöitä tehdään noin 5 metrin matkalla. Uudet tierummut (315 M SN8) asennetaan paalulle 520 yksityistieliittymään ja 1060 kääntöpaikalle. Pl 1080 Nykyinen tonttiliittymän rumpu asennetaan uudelleen uuden ojan kohdalle. Kaikki muovirummut perustetaan 350 mm paksun kiviainesarinan (M 0-32) ja 150 mm paksun asennusalustan (M 0-16) varaan. muovirummun alkutäyttö tehdään murskeella 0-16 mm. Tonttien rakentajat asentavat ajoneuvoliittymiin liittymärummut 250 M SN8. Rummun kohdalta poistetaan luiskaverhousmateriaalit ja rumpu perustetaan 300 mm tasauskerroksen (M 0-16) varaan, vesijuoksu ojan pohjan tasoon. Rummun alkutäyttö murskeella 0-16 mm, paksuus vähintään 300 mm Maapenger Matalaa maapengerrystä tehdään pl ja Penger rakennetaan tiivistämiskelpoisella, maaleikkauksista saatavalla kivennäismaalla. Tiivistämistyössä noudatetaan KT 02 ohjeita. Maaperätutkimuksien mukaan pengerrykseen kelvollista maa-ainesta saadaan plv maaleikkauksesta.

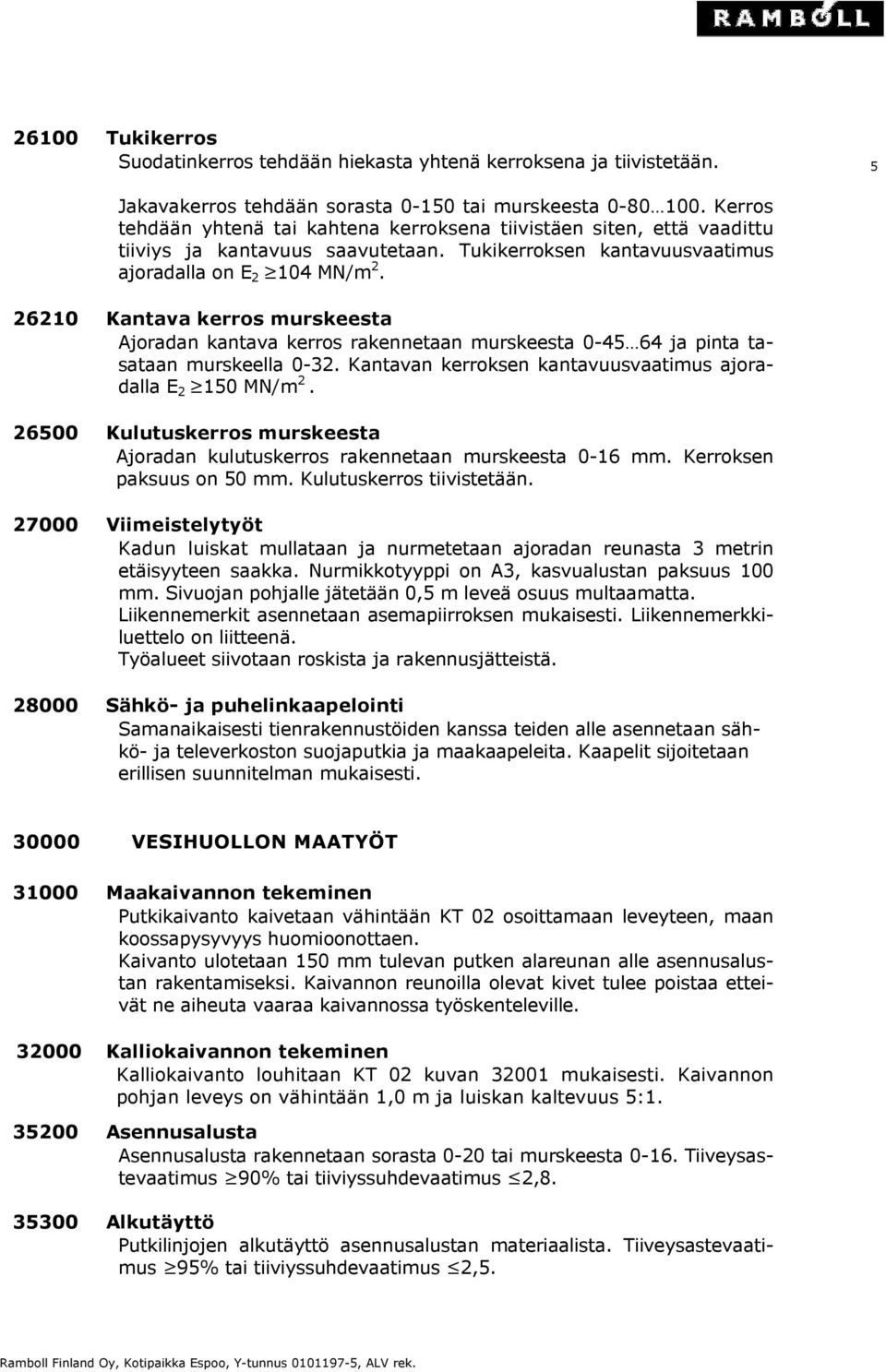

5 26100 Tukikerros Suodatinkerros tehdään hiekasta yhtenä kerroksena ja tiivistetään. 5 Jakavakerros tehdään sorasta tai murskeesta Kerros tehdään yhtenä tai kahtena kerroksena tiivistäen siten, että vaadittu tiiviys ja kantavuus saavutetaan. Tukikerroksen kantavuusvaatimus ajoradalla on E MN/m Kantava kerros murskeesta Ajoradan kantava kerros rakennetaan murskeesta ja pinta tasataan murskeella Kantavan kerroksen kantavuusvaatimus ajoradalla E MN/m Kulutuskerros murskeesta Ajoradan kulutuskerros rakennetaan murskeesta 0-16 mm. Kerroksen paksuus on 50 mm. Kulutuskerros tiivistetään Viimeistelytyöt Kadun luiskat mullataan ja nurmetetaan ajoradan reunasta 3 metrin etäisyyteen saakka. Nurmikkotyyppi on A3, kasvualustan paksuus 100 mm. Sivuojan pohjalle jätetään 0,5 m leveä osuus multaamatta. Liikennemerkit asennetaan asemapiirroksen mukaisesti. Liikennemerkkiluettelo on liitteenä. Työalueet siivotaan roskista ja rakennusjätteistä Sähkö- ja puhelinkaapelointi Samanaikaisesti tienrakennustöiden kanssa teiden alle asennetaan sähkö- ja televerkoston suojaputkia ja maakaapeleita. Kaapelit sijoitetaan erillisen suunnitelman mukaisesti VESIHUOLLON MAATYÖT Maakaivannon tekeminen Putkikaivanto kaivetaan vähintään KT 02 osoittamaan leveyteen, maan koossapysyvyys huomioonottaen. Kaivanto ulotetaan 150 mm tulevan putken alareunan alle asennusalustan rakentamiseksi. Kaivannon reunoilla olevat kivet tulee poistaa etteivät ne aiheuta vaaraa kaivannossa työskenteleville Kalliokaivannon tekeminen Kalliokaivanto louhitaan KT 02 kuvan mukaisesti. Kaivannon pohjan leveys on vähintään 1,0 m ja luiskan kaltevuus 5: Asennusalusta Asennusalusta rakennetaan sorasta 0-20 tai murskeesta Tiiveysastevaatimus 90% tai tiiviyssuhdevaatimus 2, Alkutäyttö Putkilinjojen alkutäyttö asennusalustan materiaalista. Tiiveysastevaatimus 95% tai tiiviyssuhdevaatimus 2,5.

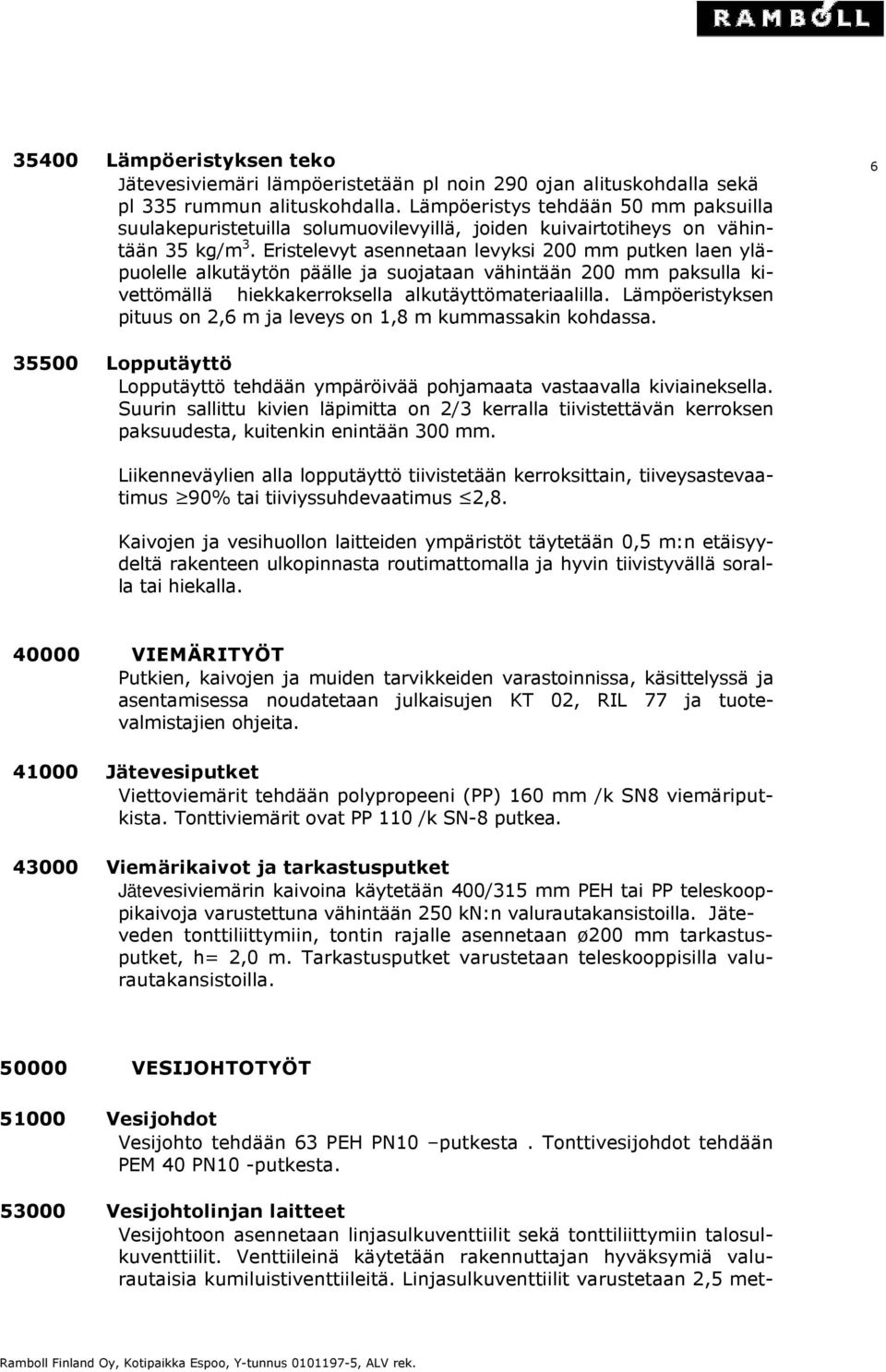

6 35400 Lämpöeristyksen teko Jätevesiviemäri lämpöeristetään pl noin 290 ojan alituskohdalla sekä pl 335 rummun alituskohdalla. Lämpöeristys tehdään 50 mm paksuilla suulakepuristetuilla solumuovilevyillä, joiden kuivairtotiheys on vähintään 35 kg/m 3. Eristelevyt asennetaan levyksi 200 mm putken laen yläpuolelle alkutäytön päälle ja suojataan vähintään 200 mm paksulla kivettömällä hiekkakerroksella alkutäyttömateriaalilla. Lämpöeristyksen pituus on 2,6 m ja leveys on 1,8 m kummassakin kohdassa Lopputäyttö Lopputäyttö tehdään ympäröivää pohjamaata vastaavalla kiviaineksella. Suurin sallittu kivien läpimitta on 2/3 kerralla tiivistettävän kerroksen paksuudesta, kuitenkin enintään 300 mm. Liikenneväylien alla lopputäyttö tiivistetään kerroksittain, tiiveysastevaatimus 90% tai tiiviyssuhdevaatimus 2,8. Kaivojen ja vesihuollon laitteiden ympäristöt täytetään 0,5 m:n etäisyydeltä rakenteen ulkopinnasta routimattomalla ja hyvin tiivistyvällä soralla tai hiekalla VIEMÄRITYÖT Putkien, kaivojen ja muiden tarvikkeiden varastoinnissa, käsittelyssä ja asentamisessa noudatetaan julkaisujen KT 02, RIL 77 ja tuotevalmistajien ohjeita Jätevesiputket Viettoviemärit tehdään polypropeeni (PP) 160 mm /k SN8 viemäriputkista. Tonttiviemärit ovat PP 110 /k SN-8 putkea Viemärikaivot ja tarkastusputket Jätevesiviemärin kaivoina käytetään 400/315 mm PEH tai PP teleskooppikaivoja varustettuna vähintään 250 kn:n valurautakansistoilla. Jäteveden tonttiliittymiin, tontin rajalle asennetaan ø200 mm tarkastusputket, h= 2,0 m. Tarkastusputket varustetaan teleskooppisilla valurautakansistoilla VESIJOHTOTYÖT Vesijohdot Vesijohto tehdään 63 PEH PN10 putkesta. Tonttivesijohdot tehdään PEM 40 PN10 -putkesta Vesijohtolinjan laitteet Vesijohtoon asennetaan linjasulkuventtiilit sekä tonttiliittymiin talosulkuventtiilit. Venttiileinä käytetään rakennuttajan hyväksymiä valurautaisia kumiluistiventtiileitä. Linjasulkuventtiilit varustetaan 2,5 met-

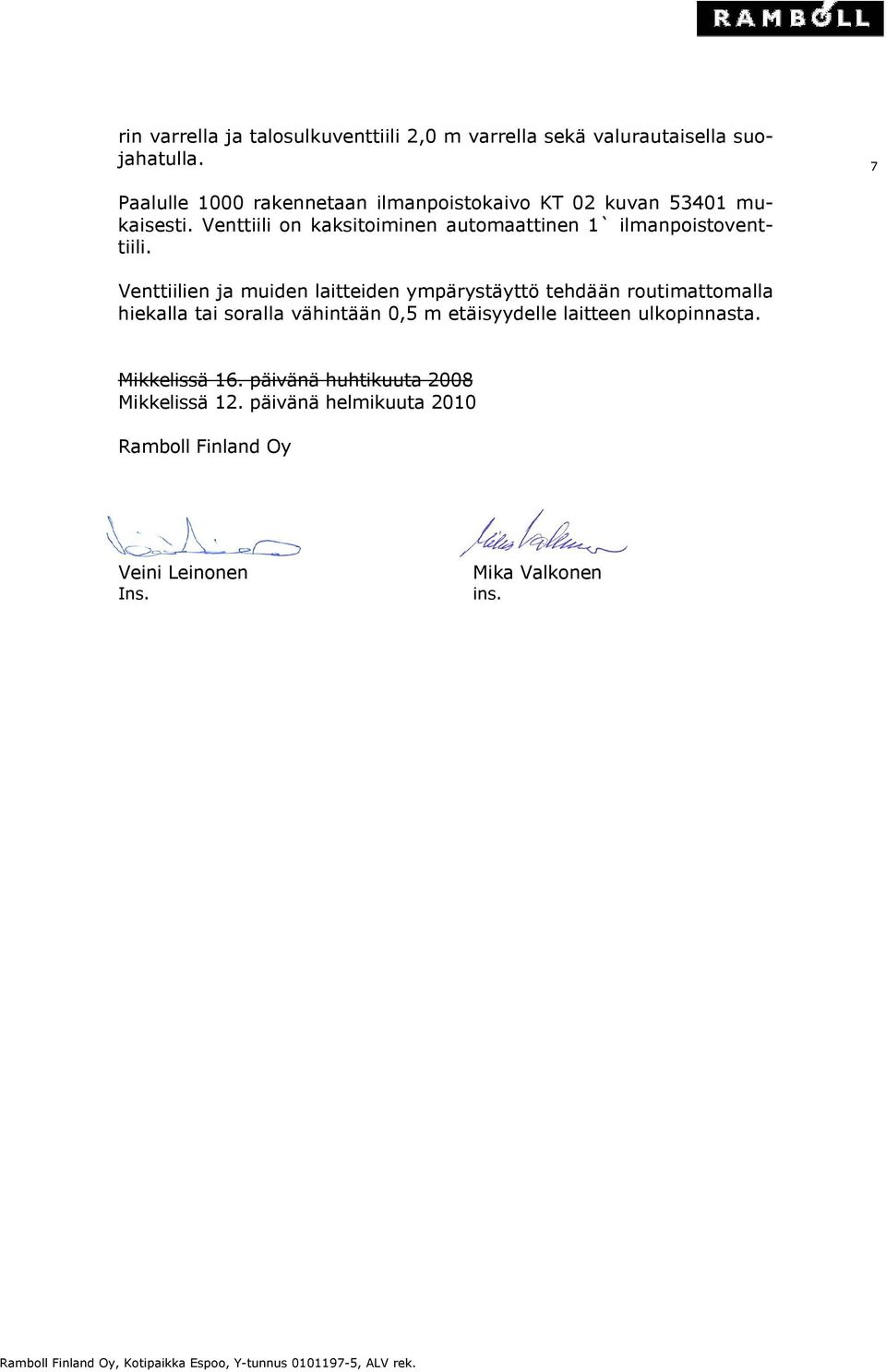

7 rin varrella ja talosulkuventtiili 2,0 m varrella sekä valurautaisella suojahatulla. 7 Paalulle 1000 rakennetaan ilmanpoistokaivo KT 02 kuvan mukaisesti. Venttiili on kaksitoiminen automaattinen 1` ilmanpoistoventtiili. Venttiilien ja muiden laitteiden ympärystäyttö tehdään routimattomalla hiekalla tai soralla vähintään 0,5 m etäisyydelle laitteen ulkopinnasta. Mikkelissä 16. päivänä huhtikuuta 2008 Mikkelissä 12. päivänä helmikuuta 2010 Ramboll Finland Oy Veini Leinonen Ins. Mika Valkonen ins.
