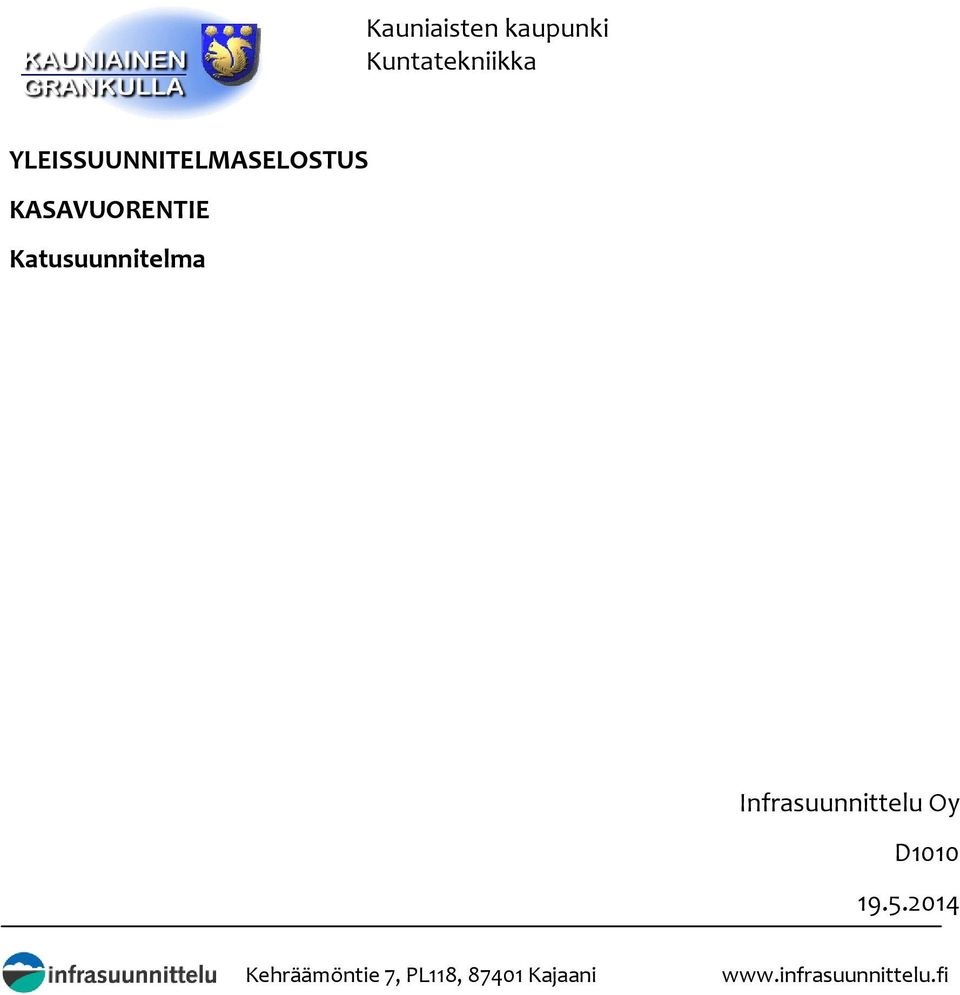

1 YLEISSUUNNITELMASELOSTUS KASAVUORENTIE Katusuunnitelma Infrasuunnittelu Oy D

2 RAKENNUSSUUNNITELMA SISÄLLYS YLEISTÄ 1 1 LÄHTÖKOHDAT JA TAVOITTEET Kustannusarvio 1 2 MITOITUS JA LIIKENTEELLINEN RATKAISU Päällysrakenne Korkeusasema Päällysteet Kuivatus Reunatuki Valaistus Liikenteenohjaus 3

3 YLEISSUUNNITELMA 1/3 YLEISTÄ Hankkeen rakennuttajana toimii Kauniaisten kaupungin. Työselitys koskee Kauniaisten kaupungin keskustassa sijaitsevan Kasavuorentien varren pysäköinnin parantamista rakentamalla pysäköintipaikoitusta tien varteen. Suunnittelukohde: Kasavuorentien pysäköintialue Piirustukset: Suunnitelmakartta nro Pvm: Tyyppipoikkileikkaus nro Pvm: Selostuksen laatija: Antti Haataja Pvm: Selostuksen hyväksyjä: Sune Järvinen Pvm: Tekninen lautakunta Pvm: 1 LÄHTÖKOHDAT JA TAVOITTEET Suunnittelukohde sijaitsee Kauniaisten kaupungissa Kasavuorentiellä. Toimenpiteen tavoitteena on rakentaa pysäköintipaikkoja Kasavuorentien varteen. Pysäköintipaikat sijoitetaan n. 300 metrin matkalla suunnitelmakartalla osoitettuun paikkaan tonttiliittymien väliin. Ajoradan suuntainen pysäköintialue rakennetaan nykyistä ajorataa leventämällä. Pysäköintialue erotetaan ajoradasta reunatuella ja pysäköintiruudut massaviivamerkinnöillä ja laattakiveyksellä. Pysäköintisuunta osoitetaan liikennemerkeillä. Pysäköintialueen rakentamisella parannetaan Kasavuorentien liikennöitävyyttä ja poistetaan ajoradalle ja kadun vierialueelle tapahtunut pysäköinti. 1.1 KUSTANNUSARVIO Suunnitelmasta on laadittu kustannusarvio. Arvio hinnat ovat arvonlisäverottomia hintoja.

4 YLEISSUUNNITELMA 2/3 Kustannusarvio, (26 kpl pysäköintipaikkaa) on ,00 euroa. 2 MITOITUS JA LIIKENTEELLINEN RATKAISU Pysäköintiruudut on mitoitettu henkilöautopysäköintiä varten. Pysäköintiruudun kokonaisleveys ajoradan reunasta mitattuna on 2,67 metriä ja suoran osan pituus 6,75 metriä. Pysäköintipaikkoja saadaan yhteensä 26 kpl. Nykyiset tonttiliittymät säilyvät avoimina, liittymäkaariin asennetaan graniittinen reunatuki n. 6,0 metrin matkalle. 2.1 PÄÄLLYSRAKENNE Pysäköintialueen päällysrakenteen kerrospaksuus (päällyste + murskeet) on yhteensä 500 mm, kestopäällysteen paksuus on 50 mm, tasauskerroksen paksuus (KaM #0/8mm) 50 mm ja kantavan kerroksen (KaM #0/32mm) paksuus on 400 mm. Pohjamaan ja kantavan kerroksen väliin asennetaan suodatinkangas N3. Yksityiskohtainen mitoitus on esitetty tyyppipoikkileikkauksessa, piirustus nro KORKEUSASEMA Pysäköintialue rakennetaan kummassakin vaihtoehdossa 30 mm viereistä ajoradan reunaa ylemmäksi ja ajoradan suuntaan viettäväksi. Betonilaatoitukset pysäköintialueella rakennetaan samaan tasoon päällysteen kanssa. kts. tyyppipoikkileikkaus, piirustus nro PÄÄLLYSTEET Pysäköintialue päällystetään kestopäällysteellä (Ab 20/ mm) ja betonilaatalla, (punainen, Kartanokivi 278x138x80mm). Laatoituksen ladontaesimerkki on esitetty suunnitelmakartassa, piirustus nro

5 YLEISSUUNNITELMA 3/3 2.4 KUIVATUS Pysäköintialue rakennetaan ajoradan suuntaan viettäväksi. Sade- ja sulamisvedet ohjataan nykyisen ajoradan reunassa oleviin hulevesikaivoihin. 2.5 REUNATUKI Pysäköintialueen ja ajoradan väliin ja tonttiliittymien kaariin n. 6,0 metrin matkalle, asennetaan kummassakin vaihtoehdossa graniittinen (punainen) reunatuki. Reunatukikiven korkeus on 300 mm ja se asennetaan maakosteaan betoniin 30 mm nykyistä ajoradan reunan päällysteen pintaa ylemmäksi. kts. tyyppipoikkileikkaus, piirustus nro VALAISTUS Nykyiseen katuvalaistukseen ei tehdä muutoksia. 2.7 LIIKENTEENOHJAUS Pysäköintialue osoitetaan liikennemerkeillä 521 ja 521a. Pysäköintiruudut merkitään päällysteen pintaan betonilaatoituksella ja kestomerkintämassalla (paksuus 3 mm), piirustus nro Kauniaisissa 19 / 5 / Sune Järvinen Antti Haataja Infrasuunnittelu Oy LIITTEET: Suunnitelmakartta nro ja Tyyppipoikkileikkaus nro
