1 AKAAN KAUPUNKI RANTATIEN, KUMPUTIEN JA METSOLANTIEN MAANRAKENNUSTÖIDEN TYÖSELITYS

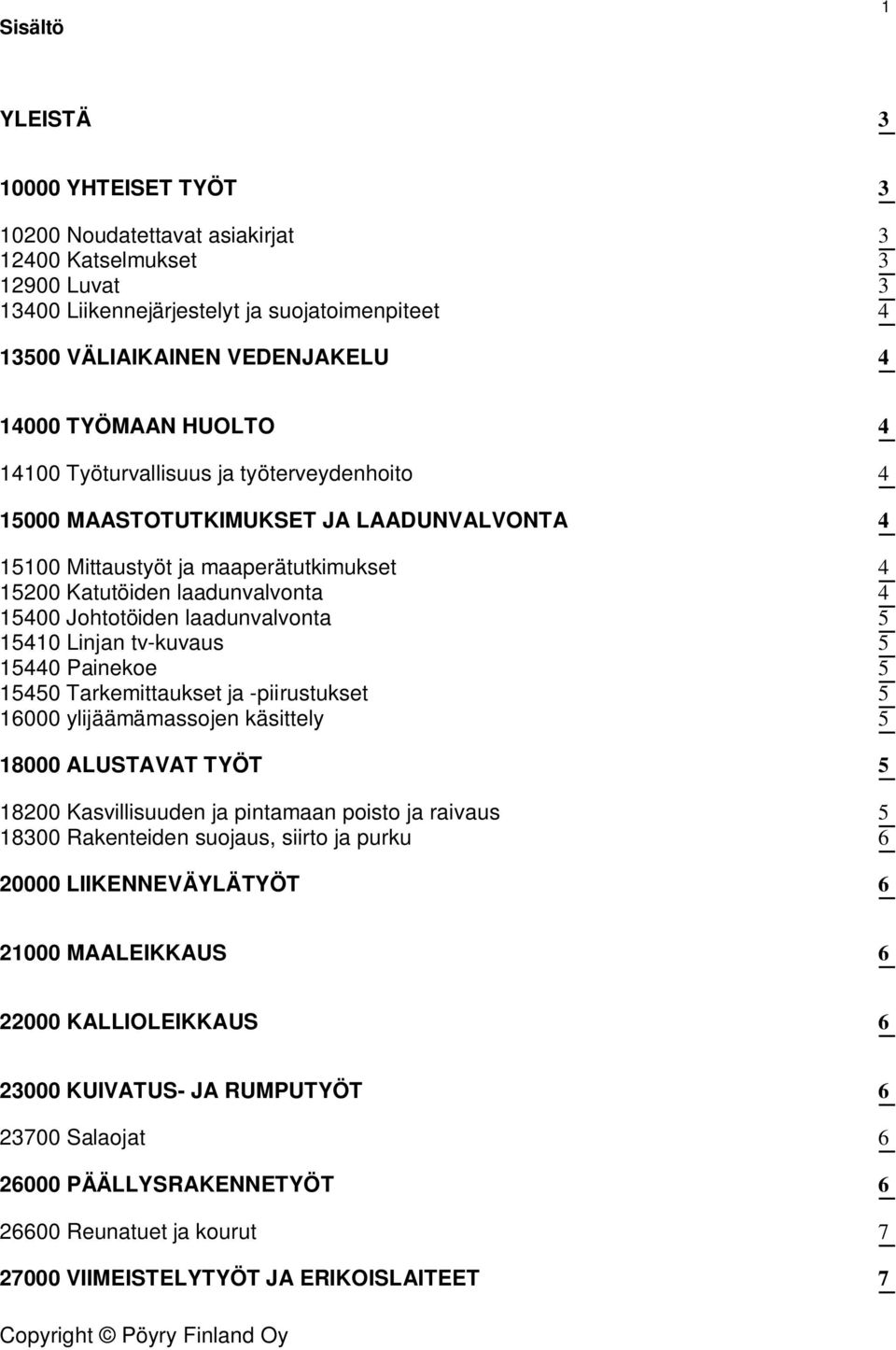

2 Sisältö 1 YLEISTÄ YHTEISET TYÖT Noudatettavat asiakirjat Katselmukset Luvat Liikennejärjestelyt ja suojatoimenpiteet VÄLIAIKAINEN VEDENJAKELU TYÖMAAN HUOLTO Työturvallisuus ja työterveydenhoito MAASTOTUTKIMUKSET JA LAADUNVALVONTA Mittaustyöt ja maaperätutkimukset Katutöiden laadunvalvonta Johtotöiden laadunvalvonta Linjan tv-kuvaus Painekoe Tarkemittaukset ja -piirustukset ylijäämämassojen käsittely ALUSTAVAT TYÖT Kasvillisuuden ja pintamaan poisto ja raivaus Rakenteiden suojaus, siirto ja purku LIIKENNEVÄYLÄTYÖT MAALEIKKAUS KALLIOLEIKKAUS KUIVATUS- JA RUMPUTYÖT Salaojat PÄÄLLYSRAKENNETYÖT Reunatuet ja kourut VIIMEISTELYTYÖT JA ERIKOISLAITEET 7

3 28000 VALAISTUS VESIHUOLLON MAATYÖT Maakaivannon tekeminen Kalliokaivannon tekeminen Putkilinjan perustaminen Täyttö ja pengerrystyöt Asennusalusta Alkutäyttö Lämpöeristeen teko LOPPUTÄYTTÖ Viimeistely VIEMÄRITYÖT Jätevesiputket Sadevesiputket Viemärikaivot ja tarkastusputket Liitos vanhaan viemäriin Vesijohdot Vesijohtolinjan laitteet Sulkuventtiilit Tonttiliittymät 12 Liitteet Piirustukset

4 3 YLEISTÄ Tämä työselitys koskee Akaan kaupungin Rantatien, Kumputien ja Metsolantien maanrakennustöitä. Rakennuskohteen tarkempi sijainti ilmenee suunnitelma-asiakirjoista. Suunnittelualueelle rakennetaan vesihuoltolinjat ja Rantatien saneerataan myös katurakenne. Rakentamisessa noudatetaan Suomen kuntaliiton julkaisua Kunnallisteknisten töiden yleinen työselitys 02 (KT 02) sekä RIL Maahan ja veteen asennettavat kestomuoviputket siltä osin kuin tässä työselityksessä ei ole toisin määritelty YHTEISET TYÖT Noudatettavat asiakirjat Tämä työselitys täydentää seuraavia julkaisuja, joita käytettään yleistyöselityksinä: Suomen Kuntaliiton Kunnallisteknisten töiden yleinen työselostus 2002 (KT 02) RIL Maahan ja veteen asennettavat kestomuoviputket. Asennusohjeet. RIL Putkikaivanto-ohje Suomen Kuntaliiton Kunnallisteknisten töiden määrämittausperusteet (KT02) Asfalttinormit 2000 Betoniputkinormit 2001, SKYT Tilapäiset liikennejärjestelyt katualueella, julkaisu SKYT 19/99 Asiakirjat täydentävät toisiaan siten, että ne yhdessä määrittävät sekä rakentamisen kokonaisuuden että sen osat. Asiakirjojen mahdolliset ristiriitaisuudet tulee esittää viipymättä rakennuttajalle. Ristiriitaisuudet ratkaisee rakennuttaja kuultuaan suunnittelijaa Katselmukset Varsinaiseen työsuoritukseen kuuluvien katselmusten lisäksi suoritetaan luvun mukainen alku- ja loppukatselmus. Mikäli alueella suoritetaan räjäytys- tai muuta tärinää aiheuttavaa työtä tulee ennen niiden aloitusta suorittaa rakenteiden ja laitteiden katselmus sekä sovitaan tarvittavista toimenpiteistä ja rajoituksista. Työn päätyttyä pidetään loppukatselmus ja arvioidaan työn mahdollisesti aiheuttamat vahingot, joiden korvausmenettelystä sovitaan loppuselvitystilaisuudessa Luvat Kunta hankkii tarvittavat luvat rakentamistyötä varten.

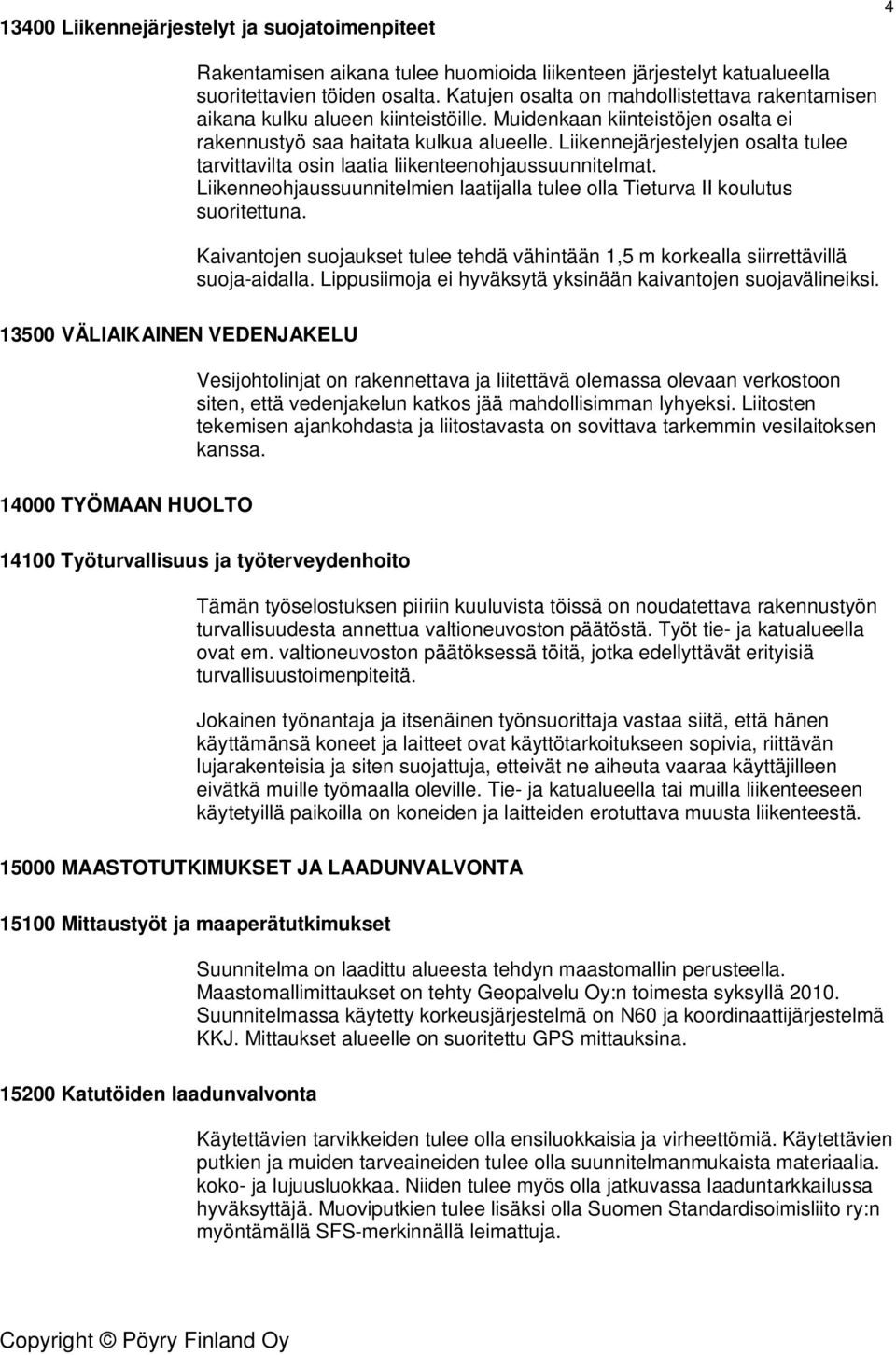

5 13400 Liikennejärjestelyt ja suojatoimenpiteet 4 Rakentamisen aikana tulee huomioida liikenteen järjestelyt katualueella suoritettavien töiden osalta. Katujen osalta on mahdollistettava rakentamisen aikana kulku alueen kiinteistöille. Muidenkaan kiinteistöjen osalta ei rakennustyö saa haitata kulkua alueelle. Liikennejärjestelyjen osalta tulee tarvittavilta osin laatia liikenteenohjaussuunnitelmat. Liikenneohjaussuunnitelmien laatijalla tulee olla Tieturva II koulutus suoritettuna. Kaivantojen suojaukset tulee tehdä vähintään 1,5 m korkealla siirrettävillä suoja-aidalla. Lippusiimoja ei hyväksytä yksinään kaivantojen suojavälineiksi VÄLIAIKAINEN VEDENJAKELU Vesijohtolinjat on rakennettava ja liitettävä olemassa olevaan verkostoon siten, että vedenjakelun katkos jää mahdollisimman lyhyeksi. Liitosten tekemisen ajankohdasta ja liitostavasta on sovittava tarkemmin vesilaitoksen kanssa TYÖMAAN HUOLTO Työturvallisuus ja työterveydenhoito Tämän työselostuksen piiriin kuuluvista töissä on noudatettava rakennustyön turvallisuudesta annettua valtioneuvoston päätöstä. Työt tie- ja katualueella ovat em. valtioneuvoston päätöksessä töitä, jotka edellyttävät erityisiä turvallisuustoimenpiteitä. Jokainen työnantaja ja itsenäinen työnsuorittaja vastaa siitä, että hänen käyttämänsä koneet ja laitteet ovat käyttötarkoitukseen sopivia, riittävän lujarakenteisia ja siten suojattuja, etteivät ne aiheuta vaaraa käyttäjilleen eivätkä muille työmaalla oleville. Tie- ja katualueella tai muilla liikenteeseen käytetyillä paikoilla on koneiden ja laitteiden erotuttava muusta liikenteestä MAASTOTUTKIMUKSET JA LAADUNVALVONTA Mittaustyöt ja maaperätutkimukset Suunnitelma on laadittu alueesta tehdyn maastomallin perusteella. Maastomallimittaukset on tehty Geopalvelu Oy:n toimesta syksyllä Suunnitelmassa käytetty korkeusjärjestelmä on N60 ja koordinaattijärjestelmä KKJ. Mittaukset alueelle on suoritettu GPS mittauksina Katutöiden laadunvalvonta Käytettävien tarvikkeiden tulee olla ensiluokkaisia ja virheettömiä. Käytettävien putkien ja muiden tarveaineiden tulee olla suunnitelmanmukaista materiaalia. koko- ja lujuusluokkaa. Niiden tulee myös olla jatkuvassa laaduntarkkailussa hyväksyttäjä. Muoviputkien tulee lisäksi olla Suomen Standardisoimisliito ry:n myöntämällä SFS-merkinnällä leimattuja.

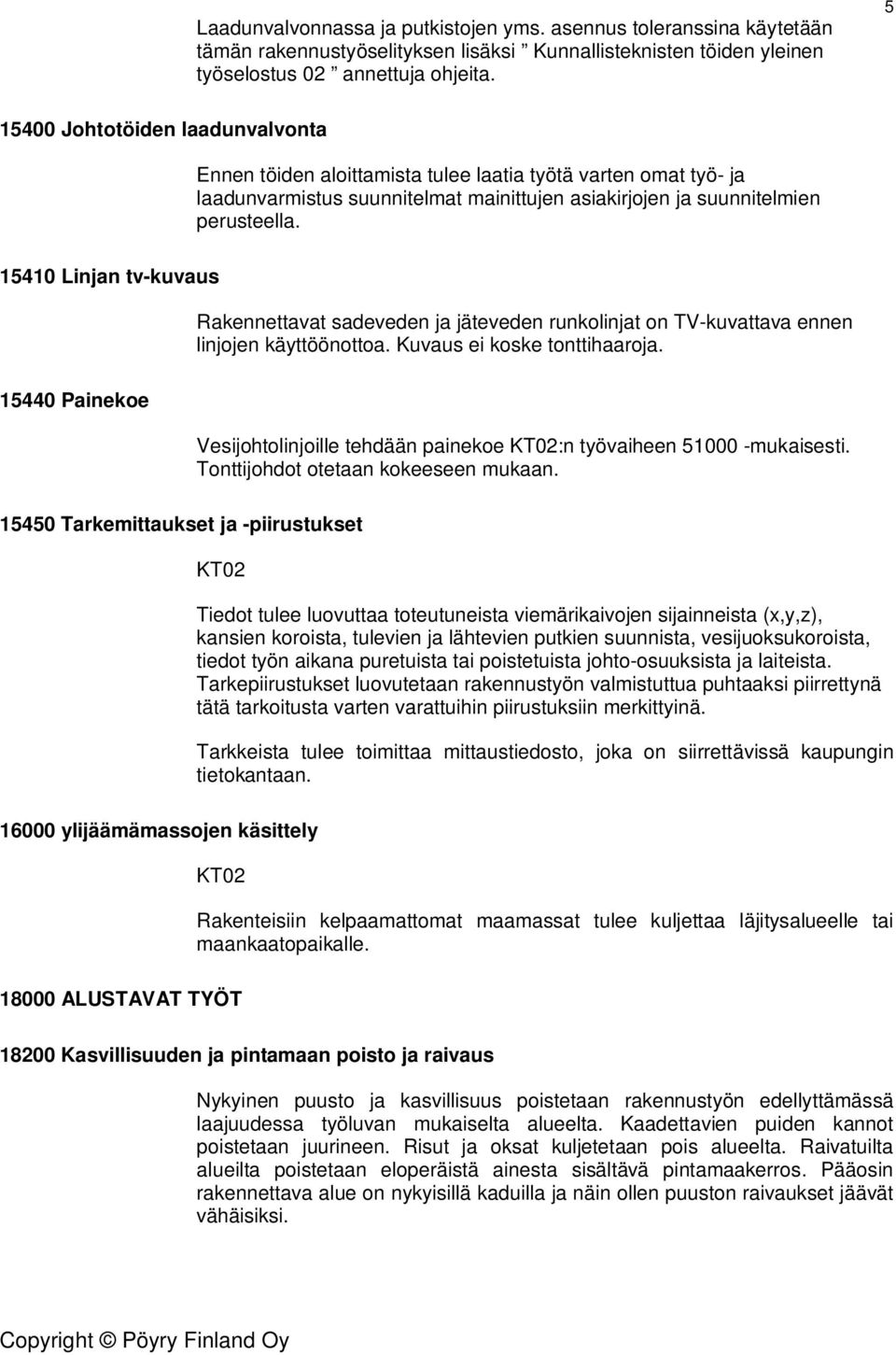

6 Laadunvalvonnassa ja putkistojen yms. asennus toleranssina käytetään tämän rakennustyöselityksen lisäksi Kunnallisteknisten töiden yleinen työselostus 02 annettuja ohjeita Johtotöiden laadunvalvonta Ennen töiden aloittamista tulee laatia työtä varten omat työ- ja laadunvarmistus suunnitelmat mainittujen asiakirjojen ja suunnitelmien perusteella Linjan tv-kuvaus Rakennettavat sadeveden ja jäteveden runkolinjat on TV-kuvattava ennen linjojen käyttöönottoa. Kuvaus ei koske tonttihaaroja Painekoe Vesijohtolinjoille tehdään painekoe KT02:n työvaiheen mukaisesti. Tonttijohdot otetaan kokeeseen mukaan Tarkemittaukset ja -piirustukset KT02 Tiedot tulee luovuttaa toteutuneista viemärikaivojen sijainneista (x,y,z), kansien koroista, tulevien ja lähtevien putkien suunnista, vesijuoksukoroista, tiedot työn aikana puretuista tai poistetuista johto-osuuksista ja laiteista. Tarkepiirustukset luovutetaan rakennustyön valmistuttua puhtaaksi piirrettynä tätä tarkoitusta varten varattuihin piirustuksiin merkittyinä. Tarkkeista tulee toimittaa mittaustiedosto, joka on siirrettävissä kaupungin tietokantaan ylijäämämassojen käsittely KT02 Rakenteisiin kelpaamattomat maamassat tulee kuljettaa läjitysalueelle tai maankaatopaikalle ALUSTAVAT TYÖT Kasvillisuuden ja pintamaan poisto ja raivaus Nykyinen puusto ja kasvillisuus poistetaan rakennustyön edellyttämässä laajuudessa työluvan mukaiselta alueelta. Kaadettavien puiden kannot poistetaan juurineen. Risut ja oksat kuljetetaan pois alueelta. Raivatuilta alueilta poistetaan eloperäistä ainesta sisältävä pintamaakerros. Pääosin rakennettava alue on nykyisillä kaduilla ja näin ollen puuston raivaukset jäävät vähäisiksi.

7 18300 Rakenteiden suojaus, siirto ja purku 6 Alueella sijaitsevien johtojen, kaapeleiden ja putkistojen sijainti tulee varmistaa ennen kaivutöiden aloitusta. Rakenteiden alle jäävät kaapelit ja muut rakenteet tulee siirtää pois LIIKENNEVÄYLÄTYÖT Kantavuusluokat ja katuluokat Kadut kuuluvat katuluokkaan viisi (5) MAALEIKKAUS Noudatetaan KT02 Rakennusalueella tehdään kaivutyöt suunnitelmapiirustuksissa esitettyjen rakennekerrosten edellyttämään tasoon saakka KALLIOLEIKKAUS Alueella tulee vesihuoltolinjojen kaivutöiden yhteydessä kallionleikkausta. Kallioleikkaukset suoritetaan KT02 ohjeiden mukaisesti KUIVATUS- JA RUMPUTYÖT Salaojat Salaojien materiaalien laatuvaatimukset ja asennusohjeet on esitetty KT02 yleisessä työselityksessä. Salaojat asennetaan katusaneerauksen alueelle. Salaojat asennetaan leikkauspinnan alapuolelle. Mahdollisuuksien mukaan salaojat puretaan sadevesiviemärin kaivoon. Salaojina käytetään 110M tupla putkea. Salaojien liittyessä katualueen ali toisella puolella olevaan sv viemäriin tulee tien alle asentaa rei ittämätön putki. Salaojakaivannon pohjalle asennetaan kuitukangas N3. Salaojasoran rakeisuus kuvan ohjealue 2 mukaan PÄÄLLYSRAKENNETYÖT Katujen rakennekerrokset on esitetty tyyppipoikkileikkauksissa. Rantatie on suunniteltu päällystettäviksi asfaltilla. Päällysrakenteiden osalta tulee noudattaa KT 02 antamia työohjeita. KT02:ssa on esitetty katuluokan tiiveys ja kantavuus vaatimukset jotka tulee saavuttaa. Rakennekerrokset: kulutuskerros 5 cm Ab 16/120 kantavakerros 25 cm M # 0-32 jakavakerros 40 cm Sr suodatinkangas N4 Siirtymäkiilat

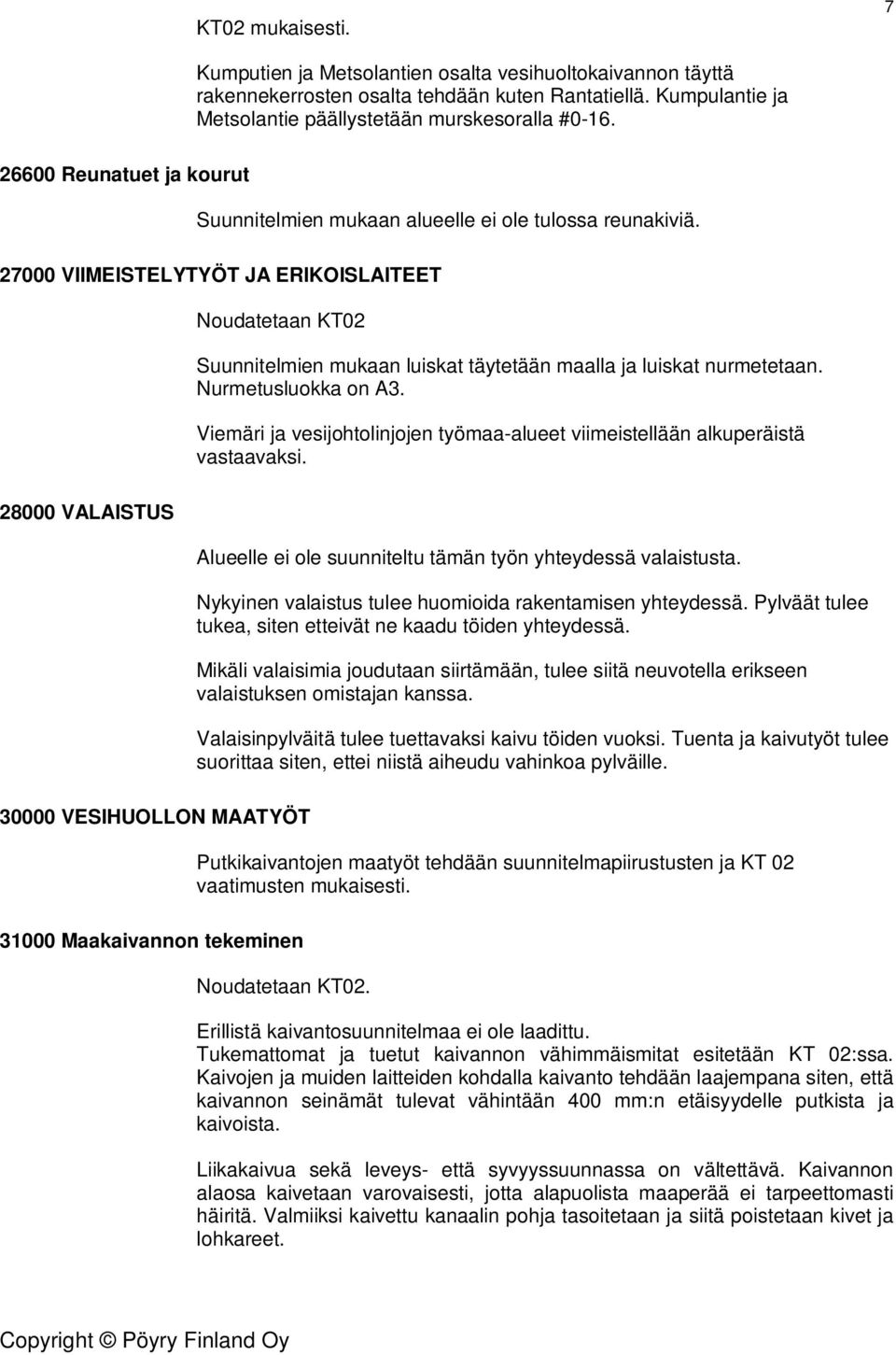

8 KT02 mukaisesti. 7 Kumputien ja Metsolantien osalta vesihuoltokaivannon täyttä rakennekerrosten osalta tehdään kuten Rantatiellä. Kumpulantie ja Metsolantie päällystetään murskesoralla # Reunatuet ja kourut Suunnitelmien mukaan alueelle ei ole tulossa reunakiviä VIIMEISTELYTYÖT JA ERIKOISLAITEET Noudatetaan KT02 Suunnitelmien mukaan luiskat täytetään maalla ja luiskat nurmetetaan. Nurmetusluokka on A3. Viemäri ja vesijohtolinjojen työmaa-alueet viimeistellään alkuperäistä vastaavaksi VALAISTUS Alueelle ei ole suunniteltu tämän työn yhteydessä valaistusta. Nykyinen valaistus tulee huomioida rakentamisen yhteydessä. Pylväät tulee tukea, siten etteivät ne kaadu töiden yhteydessä. Mikäli valaisimia joudutaan siirtämään, tulee siitä neuvotella erikseen valaistuksen omistajan kanssa. Valaisinpylväitä tulee tuettavaksi kaivu töiden vuoksi. Tuenta ja kaivutyöt tulee suorittaa siten, ettei niistä aiheudu vahinkoa pylväille VESIHUOLLON MAATYÖT Putkikaivantojen maatyöt tehdään suunnitelmapiirustusten ja KT 02 vaatimusten mukaisesti Maakaivannon tekeminen Noudatetaan KT02. Erillistä kaivantosuunnitelmaa ei ole laadittu. Tukemattomat ja tuetut kaivannon vähimmäismitat esitetään KT 02:ssa. Kaivojen ja muiden laitteiden kohdalla kaivanto tehdään laajempana siten, että kaivannon seinämät tulevat vähintään 400 mm:n etäisyydelle putkista ja kaivoista. Liikakaivua sekä leveys- että syvyyssuunnassa on vältettävä. Kaivannon alaosa kaivetaan varovaisesti, jotta alapuolista maaperää ei tarpeettomasti häiritä. Valmiiksi kaivettu kanaalin pohja tasoitetaan ja siitä poistetaan kivet ja lohkareet.

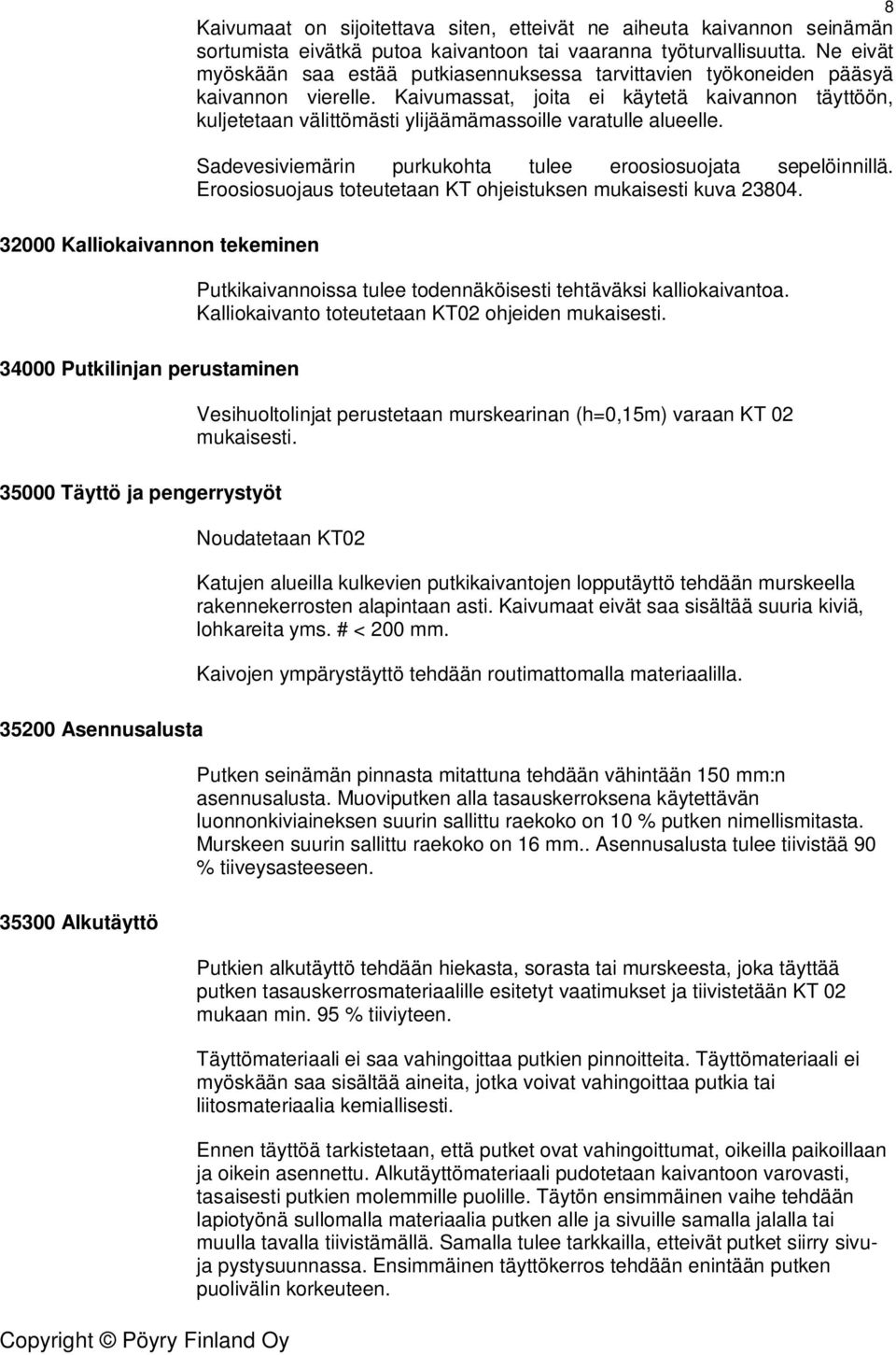

9 8 Kaivumaat on sijoitettava siten, etteivät ne aiheuta kaivannon seinämän sortumista eivätkä putoa kaivantoon tai vaaranna työturvallisuutta. Ne eivät myöskään saa estää putkiasennuksessa tarvittavien työkoneiden pääsyä kaivannon vierelle. Kaivumassat, joita ei käytetä kaivannon täyttöön, kuljetetaan välittömästi ylijäämämassoille varatulle alueelle. Sadevesiviemärin purkukohta tulee eroosiosuojata sepelöinnillä. Eroosiosuojaus toteutetaan KT ohjeistuksen mukaisesti kuva Kalliokaivannon tekeminen Putkikaivannoissa tulee todennäköisesti tehtäväksi kalliokaivantoa. Kalliokaivanto toteutetaan KT02 ohjeiden mukaisesti Putkilinjan perustaminen Vesihuoltolinjat perustetaan murskearinan (h=0,15m) varaan KT 02 mukaisesti Täyttö ja pengerrystyöt Noudatetaan KT02 Katujen alueilla kulkevien putkikaivantojen lopputäyttö tehdään murskeella rakennekerrosten alapintaan asti. Kaivumaat eivät saa sisältää suuria kiviä, lohkareita yms. # < 200 mm. Kaivojen ympärystäyttö tehdään routimattomalla materiaalilla Asennusalusta Putken seinämän pinnasta mitattuna tehdään vähintään 150 mm:n asennusalusta. Muoviputken alla tasauskerroksena käytettävän luonnonkiviaineksen suurin sallittu raekoko on 10 % putken nimellismitasta. Murskeen suurin sallittu raekoko on 16 mm.. Asennusalusta tulee tiivistää 90 % tiiveysasteeseen Alkutäyttö Putkien alkutäyttö tehdään hiekasta, sorasta tai murskeesta, joka täyttää putken tasauskerrosmateriaalille esitetyt vaatimukset ja tiivistetään KT 02 mukaan min. 95 % tiiviyteen. Täyttömateriaali ei saa vahingoittaa putkien pinnoitteita. Täyttömateriaali ei myöskään saa sisältää aineita, jotka voivat vahingoittaa putkia tai liitosmateriaalia kemiallisesti. Ennen täyttöä tarkistetaan, että putket ovat vahingoittumat, oikeilla paikoillaan ja oikein asennettu. Alkutäyttömateriaali pudotetaan kaivantoon varovasti, tasaisesti putkien molemmille puolille. Täytön ensimmäinen vaihe tehdään lapiotyönä sullomalla materiaalia putken alle ja sivuille samalla jalalla tai muulla tavalla tiivistämällä. Samalla tulee tarkkailla, etteivät putket siirry sivuja pystysuunnassa. Ensimmäinen täyttökerros tehdään enintään putken puolivälin korkeuteen.

10 Täyttökerroksen tulee olla putken molemmilla puolilla täytön eri vaiheissa likimain samalla korkeudella. 9 Vettä pidättävä pato Johtolinjojen vettä pidättävät padot tehdään Kuvan mukaisesti 50 m välein Lämpöeristeen teko Mikäli vesijohdon peitesyvyys jää alle 1,8 metrin ja viemäreiden syvyys vesijuoksusta alle 1.6 m on johtolinjat eristettävä. Eristeenä käytetään umpisoluista suulakepuristettua polystyreeniä, esim. Finnfoam F300 tai vastaava. Putkijohdot eristetään vaakasuoralla eristyksellä. Vaakasuoraa tasoeristystä käytettäessä putkien molemmin puolin tulee vähintään 0,5 metriä eristettä LOPPUTÄYTTÖ Lopputäyttö liikennöitävällä alueella Päällysrakennekerroksen ja alkutäytön väliin tuleva lopputäyttö tehdään murskeella. Täyttö ei saa sisältää suuria kiviä, lohkareita yms. # < 200 mm. Mikäli täyttömateriaali tuodaan muualta, sen tulee routimisominaisuuksiltaan vastata kaivannosta poistettua materiaalia. Lopputäyttö liikennöitävän alueen ulkopuolella Lopputäyttöön käytetään kaivumaita. Lopputäyttömateriaalin suurin sallittu raekoko on sama kuin liikennöitävällä alueella. Täytön tiivistys ei ole välttämätöntä. Kaivanto tulee kuitenkin täyttää sellaiseen korkeuteen, että täyttö myöhemmin tiivistyessään asettuu ympäröivän maanpinnan korkeuteen. Kaivojen ympärystäyttö Kaivojen ympärystäyttö tehdään vähintään 0,5 m etäisyyteen niiden ulkopinnasta routimattomasta materiaalista. Raekokovaatimukset ovat samat kuin kohdassa Alkutäyttö Viimeistely Työalue siistitään ja kunnostetaan entistä vastaavaan kuntoon. Kaikki rakennusjätteet ja tilapäisiksi tarkoitetut rakenteet poistetaan. Tukkeutuneet ojat ja rummut avataan. Tilapäisesti siirretyt kasvit, laitteet yms. siirretään takaisin entisille paikoilleen. Työssä mahdollisesti poistettu ruokamulta levitetään muun täytön ja tasauksen jälkeen kaivannon päälle sekä kylvetään nurmikko niihin kohtiin missä sitä aikaisemmin oli ollut VIEMÄRITYÖT Yleiset materiaalivaatimukset Rakentamisessa on käytettävä uusia, laadultaan hyviä ja jatkuvan laadunvalvonnan (INSTA-CERT, Nordic Poly Mark) piirissä olevilta

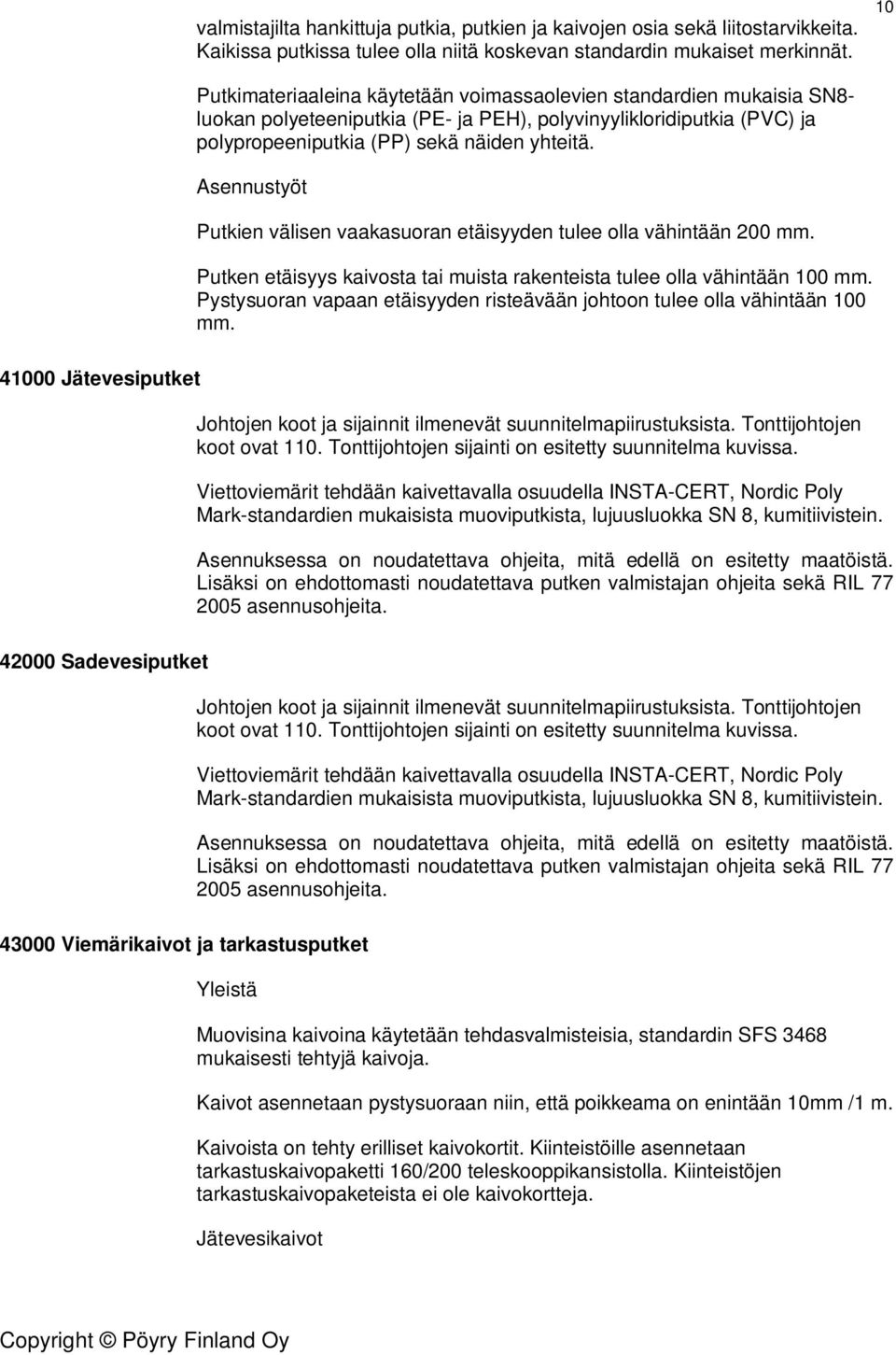

11 valmistajilta hankittuja putkia, putkien ja kaivojen osia sekä liitostarvikkeita. Kaikissa putkissa tulee olla niitä koskevan standardin mukaiset merkinnät. 10 Putkimateriaaleina käytetään voimassaolevien standardien mukaisia SN8- luokan polyeteeniputkia (PE- ja PEH), polyvinyylikloridiputkia (PVC) ja polypropeeniputkia (PP) sekä näiden yhteitä. Asennustyöt Putkien välisen vaakasuoran etäisyyden tulee olla vähintään 200 mm. Putken etäisyys kaivosta tai muista rakenteista tulee olla vähintään 100 mm. Pystysuoran vapaan etäisyyden risteävään johtoon tulee olla vähintään 100 mm Jätevesiputket Johtojen koot ja sijainnit ilmenevät suunnitelmapiirustuksista. Tonttijohtojen koot ovat 110. Tonttijohtojen sijainti on esitetty suunnitelma kuvissa. Viettoviemärit tehdään kaivettavalla osuudella INSTA-CERT, Nordic Poly Mark-standardien mukaisista muoviputkista, lujuusluokka SN 8, kumitiivistein. Asennuksessa on noudatettava ohjeita, mitä edellä on esitetty maatöistä. Lisäksi on ehdottomasti noudatettava putken valmistajan ohjeita sekä RIL asennusohjeita Sadevesiputket Johtojen koot ja sijainnit ilmenevät suunnitelmapiirustuksista. Tonttijohtojen koot ovat 110. Tonttijohtojen sijainti on esitetty suunnitelma kuvissa. Viettoviemärit tehdään kaivettavalla osuudella INSTA-CERT, Nordic Poly Mark-standardien mukaisista muoviputkista, lujuusluokka SN 8, kumitiivistein. Asennuksessa on noudatettava ohjeita, mitä edellä on esitetty maatöistä. Lisäksi on ehdottomasti noudatettava putken valmistajan ohjeita sekä RIL asennusohjeita Viemärikaivot ja tarkastusputket Yleistä Muovisina kaivoina käytetään tehdasvalmisteisia, standardin SFS 3468 mukaisesti tehtyjä kaivoja. Kaivot asennetaan pystysuoraan niin, että poikkeama on enintään 10mm /1 m. Kaivoista on tehty erilliset kaivokortit. Kiinteistöille asennetaan tarkastuskaivopaketti 160/200 teleskooppikansistolla. Kiinteistöjen tarkastuskaivopaketeista ei ole kaivokortteja. Jätevesikaivot

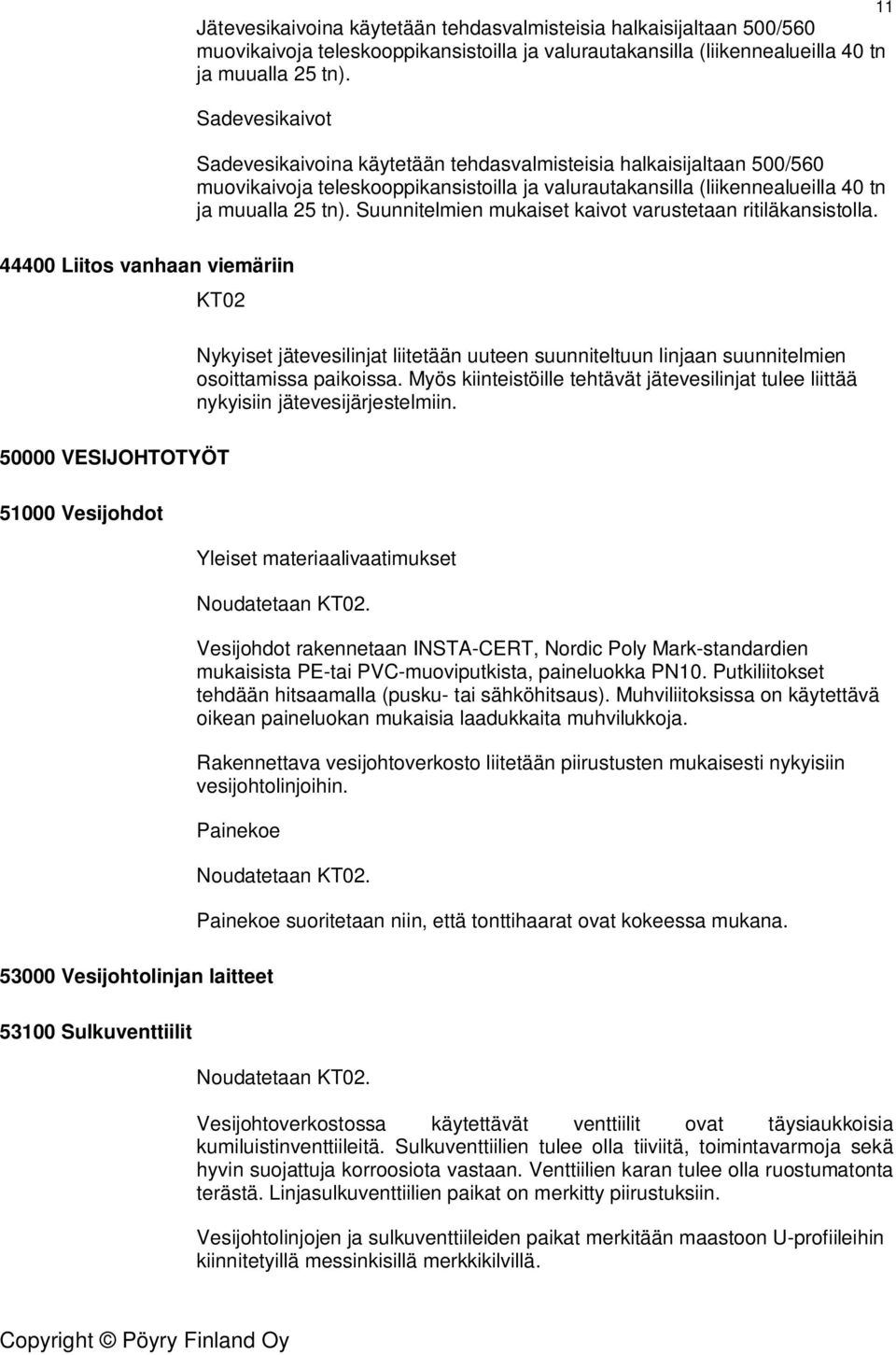

12 11 Jätevesikaivoina käytetään tehdasvalmisteisia halkaisijaltaan 500/560 muovikaivoja teleskooppikansistoilla ja valurautakansilla (liikennealueilla 40 tn ja muualla 25 tn). Sadevesikaivot Sadevesikaivoina käytetään tehdasvalmisteisia halkaisijaltaan 500/560 muovikaivoja teleskooppikansistoilla ja valurautakansilla (liikennealueilla 40 tn ja muualla 25 tn). Suunnitelmien mukaiset kaivot varustetaan ritiläkansistolla Liitos vanhaan viemäriin KT02 Nykyiset jätevesilinjat liitetään uuteen suunniteltuun linjaan suunnitelmien osoittamissa paikoissa. Myös kiinteistöille tehtävät jätevesilinjat tulee liittää nykyisiin jätevesijärjestelmiin VESIJOHTOTYÖT Vesijohdot Yleiset materiaalivaatimukset Noudatetaan KT02. Vesijohdot rakennetaan INSTA-CERT, Nordic Poly Mark-standardien mukaisista PE-tai PVC-muoviputkista, paineluokka PN10. Putkiliitokset tehdään hitsaamalla (pusku- tai sähköhitsaus). Muhviliitoksissa on käytettävä oikean paineluokan mukaisia laadukkaita muhvilukkoja. Rakennettava vesijohtoverkosto liitetään piirustusten mukaisesti nykyisiin vesijohtolinjoihin. Painekoe Noudatetaan KT02. Painekoe suoritetaan niin, että tonttihaarat ovat kokeessa mukana Vesijohtolinjan laitteet Sulkuventtiilit Noudatetaan KT02. Vesijohtoverkostossa käytettävät venttiilit ovat täysiaukkoisia kumiluistinventtiileitä. Sulkuventtiilien tulee olla tiiviitä, toimintavarmoja sekä hyvin suojattuja korroosiota vastaan. Venttiilien karan tulee olla ruostumatonta terästä. Linjasulkuventtiilien paikat on merkitty piirustuksiin. Vesijohtolinjojen ja sulkuventtiileiden paikat merkitään maastoon U-profiileihin kiinnitetyillä messinkisillä merkkikilvillä.

13 Sulkuventtiileissä käytetään kartiomallisia venttiilin hattuja, joka asennetaan esim. betonianturan päälle KT02:n ohjeiden mukaisesti Tonttiliittymät Tonttiliittymät ovat 32 PEM-10 putkea. Tonttiliittymien sulkuventtiilit asennetaan kiinteistön puolelle välittömästi rajan jälkeen ja merkitään kaupungin antamien ohjeiden mukaisesti. Tonttiliittymien päät liitetään kiinteistöjen nykyisiin vesijohtoihin. Painekoe tulee tehdä ennen kuin liitokset nykyisiin järjestelmiin tehdään. PÖYRY FINLAND OY Jouni Saranpää
