1 KUOPION KAUPUNKI Tilakeskus SUUNNITTELUOHJELMA Sivu 1/17 Tilaaja: Kuopion kaupunki, tilakeskus PL KUOPIO Hanke: Yleisohje 2007 arkkitehtisuunnitelmat CAD PIIRUSTUSTEN LAADINTAOHJE (OLEVAT RAKENNUKSET) ARKKITEHTISUUNNITELMAT Kuopion kaupunki, tilakeskus PL 1097, Kuopio, puh , faksi

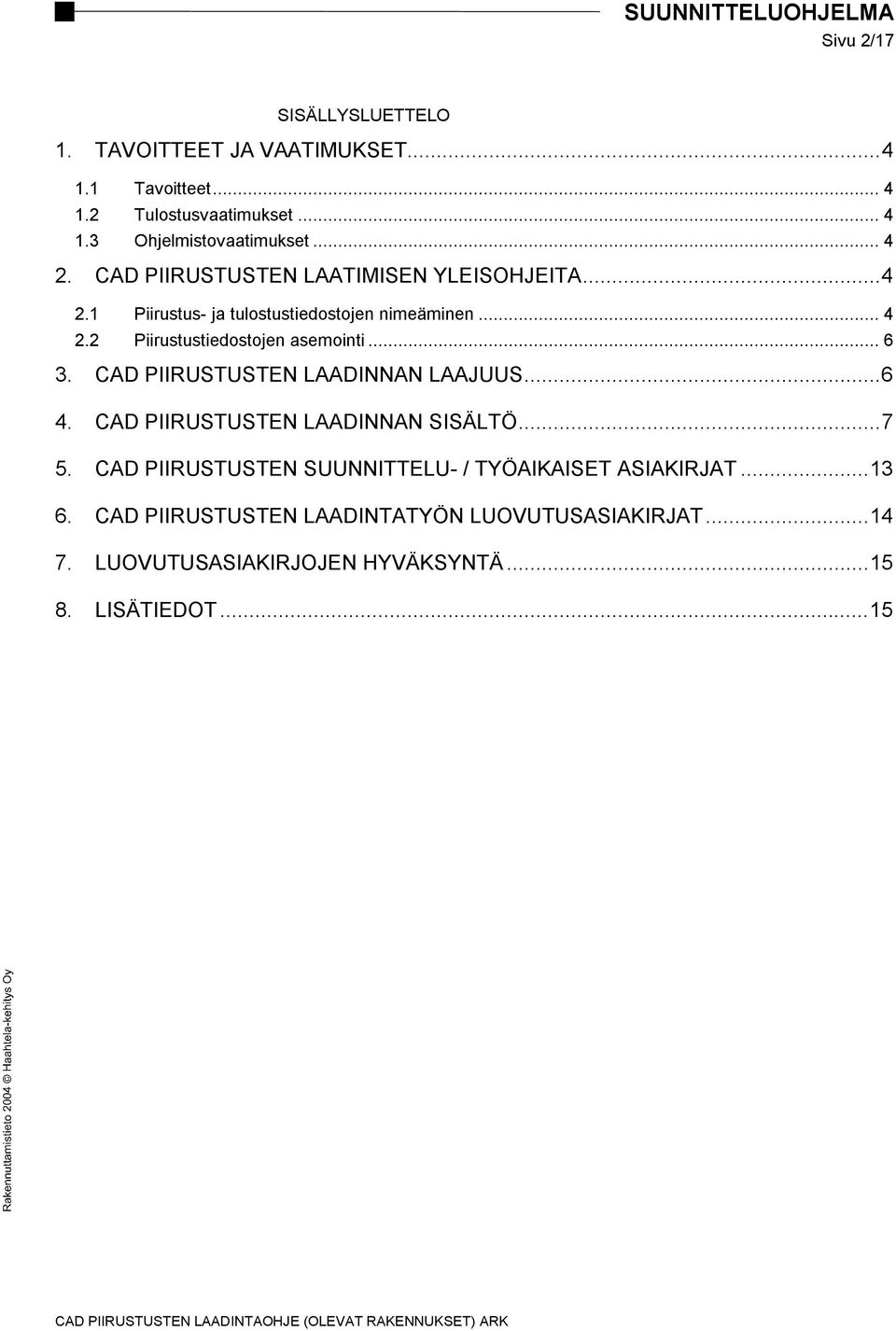

2 Sivu 2/17 SISÄLLYSLUETTELO 1. TAVOITTEET JA VAATIMUKSET Tavoitteet Tulostusvaatimukset Ohjelmistovaatimukset CAD PIIRUSTUSTEN LAATIMISEN YLEISOHJEITA Piirustus- ja tulostustiedostojen nimeäminen Piirustustiedostojen asemointi CAD PIIRUSTUSTEN LAADINNAN LAAJUUS CAD PIIRUSTUSTEN LAADINNAN SISÄLTÖ CAD PIIRUSTUSTEN SUUNNITTELU- / TYÖAIKAISET ASIAKIRJAT CAD PIIRUSTUSTEN LAADINTATYÖN LUOVUTUSASIAKIRJAT LUOVUTUSASIAKIRJOJEN HYVÄKSYNTÄ LISÄTIEDOT...15

3 Sivu 3/17 Kohdetiedot: KOHTEEN TIEDOT PIIRUSTUSKOHTAISESTI (NIMIÖTIEDOT) Kohteen sijainti: Kaupunki: Kaupungin osa: Kortteli: Tontin numero: Käyntiosoite: _ Käyttötarkoitukset ja sisältö: Kohde: Piirustuksen sisältö: Tilaajaorganisaatio: Tilaaja: Kuopion kaupunki tilakeskus rakennuttajatoimisto KOHTEEN LAAJUUSTIEDOT TAULUKKONA Kohteen laajuustiedot asemapiirustuksessa: Tontti: Tontin pinta-ala: _ m 2 Rakennusoikeus: _ m 2 Autopaikat / vaatimus: VSS / vaatimus Rakennus / rakennukset: Kerrosala: _ m 2 Bruttoala: _ m 2 Tilavuus: _ m 3 Istutussuunnitelma

4 Sivu 4/17 1. TAVOITTEET JA VAATIMUKSET 1.1 Tavoitteet Näiden ohjeiden tavoitteena on saada Tilakeskuksen hallinnoimien hankkeiden suunnitteludokumentit yhtenäiseen muotoon suunnittelijasta riippumatta. Lisäksi pyritään keräämään vanhoissa piirustuksissa ja dokumenteissa hajallaan oleva tieto ajantasaiseksi sähköiseksi tiedoksi, joka on helposti koko organisaation käytettävissä ilman erikoisohjelmia. 1.2 Tulostusvaatimukset Asiakirjahallinnoissa on päätetty käyttää pdf -muotoa. Tätä käytetään sekä piirustustulosteissa (CAD-ohjelmien tulosteet), että asiakirjatulosteissa (word, excel, ym.). Tämä tulostusmuoto on ehdoton vaatimus, jota hankkeen kaikkien osapuolien tulee noudattaa. 1.3 Ohjelmistovaatimukset Talotekniikan CAD -piirustukset on laadittava AutoCAD -version 2004 tai sitä uudemman version sovelluksilla tai vastaavilla AutoCAD yhteensopivilla ohjelmilla sekä liittyvät tekstiasiakirjat ja taulukot WORD ja EXCEL ohjelmilla. CAD -piirustusten laadintatöissä tulee toteuttaa asetetut laadulliset tavoitteet luovutusasiakirjoiksi määritellyissä piirustus- ja tulostustiedostoissa. Suunnitteluohjelmien yhteensopivuus on varmistettava tilaajalta ennen piirustusten laadintatyön aloittamista. 2. CAD PIIRUSTUSTEN LAATIMISEN YLEISOHJEITA 2.1 Piirustus- ja tulostustiedostojen nimeäminen Piirustusten nimeämisessä käytetään seuraavaa yleisohjetta: Katso myös tämän ohjeen liitteenä oleva asiakirjaluettelomalli (LIITE 1). Asemapiirustus:

5 Sivu 5/17 DWG -tiedosto: Piirustusnumero: PDF -tulostustiedosto: AD10001.dwg AD10001 AD10001 _AS_500/200.pdf Tasopiirustukset: DWG -tiedosto: Piirustusnumero: PDF -tulostustiedosto: AF20001 (alkaen alimmasta tasosta) AF20001 AF20001 _P1 _100.pdf Vesikattopiirustus: DWG -tiedosto: Piirustusnumero: PDF -tulostustiedosto: AF20 (tasojen jälkeen) AF20 AD20 V_100.pdf Leikkaukset: DWG -tiedosto: Piirustusnumero: PDF -tulostustiedosto: AF29001 AF29001 AF29001 _LA _100.pdf Julkisivut: DWG -tiedosto: Piirustusnumero: PDF -tulostustiedosto: AF30001 AF30001 AF30001 _JP/JKO/JI _100.pdf Rakennetyypit ja detaljit: DWG -tiedosto: PDF -tulostustiedosto: DET.dwg DET.pdf Asiakirjat ja luettelot DOC tai XLS -tiedosto: PDF -tulostustiedosto: tiedostonimi tiedostonimi.pdf (A4 koko) Inventointipiirustukset: Kaikki piirustus- ja tulostustiedostot peruskorjauskohteissa tulee aina tallentaa inventointipiirustusasiakirjoiksi sekä toimittaa ne tilaajalle laadintaohjetta noudattaen ennen varsinaisen suunnittelutyön aloittamista. Kaikkien inventointipiirustus- ja tulostustiedostojen lopputunnisteeksi lisätään aina ( _INV.dwg ja _INV.pdf ) tunniste

6 Sivu 6/ Piirustustiedostojen asemointi Asemapiirustus: Asemapiirustuksen 0 -piste on oltava World -koordinaatistossa ja asemapiirustus on tehtävä aina pohjakartan päälle. (Kuopion kaupungin mittausosasto) Tasopiirustukset ja vesikattopiirustus: Tasopiirustusten tiedostojen 0 -piste on oltava jokin rakennuksesta mitattavissa oleva piste (esimerkiksi rakennuksen vasen alanurkka piirustustiedoston kuvasuunnassa). Rakennuksen 0 -piste tulee viedä World -koordinaatistossa olevaan asemapiirustukseen. Kaikissa tasopiirustuksissa kerroksittain on käytettävä samaa 0 -pistettä (mukaan lukien vesikattopiirustus). Leikkaukset: Kaikki rakennuksen leikkaukset esitetään samassa piirustustiedostossa rakennuskohtaisesti käyttäen samaa korkeusasematasoa. Julkisivut: Kaikki rakennuksen julkisivut esitetään samassa piirustustiedostossa rakennuskohtaisesti käyttäen samaa korkeusasematasoa. Piirustusraamit tehdään layout -tilaan mittakaavaa käyttäen. (raameja ja nimiöitä ei saa olla model -tilassa). 3. CAD PIIRUSTUSTEN LAADINNAN LAAJUUS Osasta kohteita on mahdollisesti olemassa jo aiemmin tuotettuja CADmuodossa olevia piirustustiedostoja. Nämä on todettu tämän suunnitteluohjelman liitteessä 2 Vaadittavat dokumentit kohdassa Inventointipiirustukset. Peruslähtökohtana on, että CAD -piirustukset laaditaan kohteesta olevia vanhoja piirustuksia (pääpiirustukset, työ- ja mittapiirustukset sekä rakennepiirustukset ym.) apuna käyttäen. Tilaaja toimittaa kaikki kohteesta tilakeskuksen arkistosta löytämänsä vanhat suunnitelma-asiakirjat CAD piirustusten laatijan käyttöön kopiosarjoina. Lisäksi mahdolliset kohteesta otetut digi -kuvat kuvatiedostoina.

7 Sivu 7/17 Muista arkistoista hankittavien vanhojen suunnitelma-asiakirjojen osalta ko. työ sisältyy toimeksiantoon, ao. arkistojen mahdollisesti veloittamat asiakirja-, kopiointi- yms. maksut maksaa tilaaja konsultin laatiman selvityksen perusteella. CAD -piirustusten laatijan tulee inventoida peruskorjauskohteessa kohteen kaikki tilat sekä siirtää myös kaikki vanhoista suunnitelmaasiakirjoista poikkeavat tiedot kohteen CAD -piirustuksiin sekä liittää ne laadittaviin suunnitelmiin säilyvinä tai purkautuvina rakenteina, siten että CAD piirustukset täyttävät ajantasapiirustukselle asetetut vaatimukset. Muutoskohteissa tulee inventoida aina vähintään muutosalueen osa ja sitä palvelevat poistumistiet sekä aluetta palvelevat talotekniikan tilat. Muutosalue tulee rajata piirustukseen selvällä rajauksella (A0MUUTOSALUE -tasolle). Inventoidut CAD -piirustukset muutosalueista tulee liittää aina kohteen vektoroituihin (Kuopion kaupungin tilakeskus) tasopiirustuksiin, siten että koko kerros esitetään aina yhtenä tasopiirustuksena. CAD -piirustusten laatijan on varmistettava piirustusten mitoitus rakennuksessa tehtävillä mittauksilla. Tarkistusmittaukset päämittojen ja rakennuksen rungon osalta on tehtävä heti työn alkuvaiheessa. Lisäksi työn aikana on tehtävä tarkemittauksia tarvittava määrä. Rakennetyyppien (ja tarvittaessa rakenteiden) varmistamiseen tarvittavan, ainetta rikkovan, rakennusaputyön antaa tilaaja. Työ toteutetaan piirustusten laatijan ohjeiden mukaan. Kaikki piirustus- ja tulostustiedostot tulee tallentaa inventointipiirustusasiakirjoiksi sekä toimittaa ne tilaajalle laadintaohjetta noudattaen ennen varsinaisen suunnittelutyön aloittamista. 4. CAD PIIRUSTUSTEN LAADINNAN SISÄLTÖ Tilaajan edellyttämät suunnittelukohteen arkkitehtipiirustukset (kohdekohtainen) on esitetty liitteessä 2 Vaadittavat dokumentit. Arkkitehtipiirustusasiakirjojen sisältö piirustustiedostoittain: Asemapiirustus: Tulostus layoutit: 1:500 / 1200 (nimiötietoineen) A4/A3 (mittakaavassa kohdetietoineen) Asemapiirustuksessa esitetään:

8 Sivu 8/17 asemapiirustus 2D -esityksenä rakennuksen / rakennusten laajuustietotaulukko (piirustustiedostojen laajuuksien mukaan) laajuustietotaulukossa esitetään bruttoala ja kerrosala kerroksittain ja yhteensä sekä tilavuus yhteensä laajuustietotaulukko kohdan KOHTEEN LAAJUUSTIEDOT TAULUK- KONA mukaan tontin rajat ja mitat sekä tonttitiedot (esitys vähintään 6 m tontin rajojen ulkopuolelle) asemakaavatiedot istutussuunnitelma / pihasuunnitelma rakennukset rasteroituna, merkittynä ja eriteltynä laajuustietotaulukon mukaan väestönsuojat laajuustietoineen peruskorjauskohteissa aina erillinen VSS -luettelointipiirustus piha-alueet: pihat, tiet, paikoitusalueet autopaikkamerkintöineen, istutusalueet, aidat, leikkialueet yms. sekä piha-alueiden ja teiden pinnoitteet jätekatokset ym. rakennelmat Tasopiirustukset: Tulostus layoutit: 1:100 (nimiötietoineen) 1:50 (nimiötietoineen), jako osiin A, B A4/A3 (mittakaavassa kohdetietoineen), rasterit värillisenä A4/A3 pelastussuunnitelman kaaviot (tarvittaessa), merkinnät värillisinä Tasopiirustuksessa esitetään: tasot 2D -esityksenä päämitoitus (myös syvennykset) detaljimitoitus työpiirustusvaiheessa (peruskorjaus ja muutostyöt) leikkausmerkinnät rakennuksen palotekninen erittely (teksti / taulukko) peruskorjaus- ja muutoskohteissa paloteknisen erittelyn tulee sisältää myös palokuorma ja pintakerrosluokka tiedot taulukkomuodossa esitettävissä rakenteissa ja rakennusosissa käytetään yleensä ARK - tasoja ja värejä kantavat ja kevyet rakenteet esitetään käyttäen ARK -luokitusta samaa materiaalia olevien seinärakenteiden liittymissä käytetään aukaisua blokit tehtävä 0-tasolla käyttäen bylayer ominaisuuksia viivatyypin ja värin suhteen olevat seinärakenteet esitetään oliopohjaisina seininä käyttäen luonnosseinärakenteita, joiden paksuuden tulee vastata seinien kokonaispaksuutta

9 Sivu 9/17 uudet seinärakenteet esitetään oliopohjaisina seininä käyttäen ainemerkinnällisiä rakenneseiniä, joiden paksuuden tulee vastata seinien kokonaispaksuutta tasopiirustusten esitystapa yleensä vanha, uusissa rakenteissa rakenne palo-osastojen rajat ja luokat olevan/suunnitellun tilanteen mukaan (esim. ei60 / EI60) poistumisteiden merkkivalaistus (tekninen merkintä) peruskorjaus- ja muutoskohteissa lisäksi esitetään myös turvavalaistus (kohteissa joissa vaaditaan) pikapalopostit ja jauhesammuttimet ikkunat litteroituna, tyyppi ja koko (korkeusasema määriteltynä tietokantaan) entiset ja säilyvät ovet esitetään vanhoina (kulmaviiva), litteroituna, tyyppi ja leveys (esim. to10 tai o9) sekä uudet uusina (kaariviiva), litteroituna, tyyppi ja leveys (esim. TRLO10 tai O9) palo-ovien koodit (esim. ei60 / EI60) väestönsuojat laitteineen, varusteineen ja tietoineen, peruskorjauskohteissa aina erillinen VSS -luettelointipiirustus tilat rajataan ja merkitään päivittyvin tilarajoin ja tilasymbolein (tilan numero ja käyttötarkoitus sekä tilarajan mukaan päivittyvä pinta-ala) vanhat kiintokalusteet esitetään AVKIINTOKAL -tasolla (väri 76) uudet ja uusittavat kiintokalusteet ARK -tasojen mukaan vanhat vesikalusteet (myös lattiakaivot ja rst -kalusteet) esitetään AV- SANITKAL -tasolla (väri 103), vanhojen vesikalusteiden blokkeina käytetään ARK:n yleisiä vesikalusteblokkeja (yksiviivaiset) uudet ja uusittavat vesikalusteet ARK:n vesikalusteblokkeja (moniviivaiset) käyttäen ARK -tasojen mukaan vanhat kiinteät varusteet (taulukalusteet ja -varusteet, kiinnityspinnat, valkokankaat, peilikaapit, yms.) esitetään AVVARUSTEET -tasolla (väri 11) uudet ja uusittavat kiinteät varusteet ARK -tasojen mukaan vanhat laitteet esitetään AVLAITTEET -tasolla (väri 103) uudet ja uusittavat laitteet ARK -tasojen mukaan irtokalusteet tarpeen mukaan katkoviivalla ARK -tasojen mukaan alakatot ja koteloinnit katossa sekä niiden korkeusasema (esim. h=2500) sekä uusissa katoissa myös materiaalin kirjaintunnus (materiaalitaulukko) bruttoalojen ja kerrosalojen rajat (pline) omille sammutetuille tasoilleen (esim. A8BRUTTOLA, A8KERROSALA) Tilojen väritys (rasterointi): Tiloissa käytetään tilakohtaisia tilavärejä, jotka on sidottava päivittyviin tilarajoihin tilakohtaisesti. Tilarastereiden tulee olla A5PINNAT -tasolla sekä tyyppiä SOLID (one color) tilakeskuksen ohjeen mukaan.

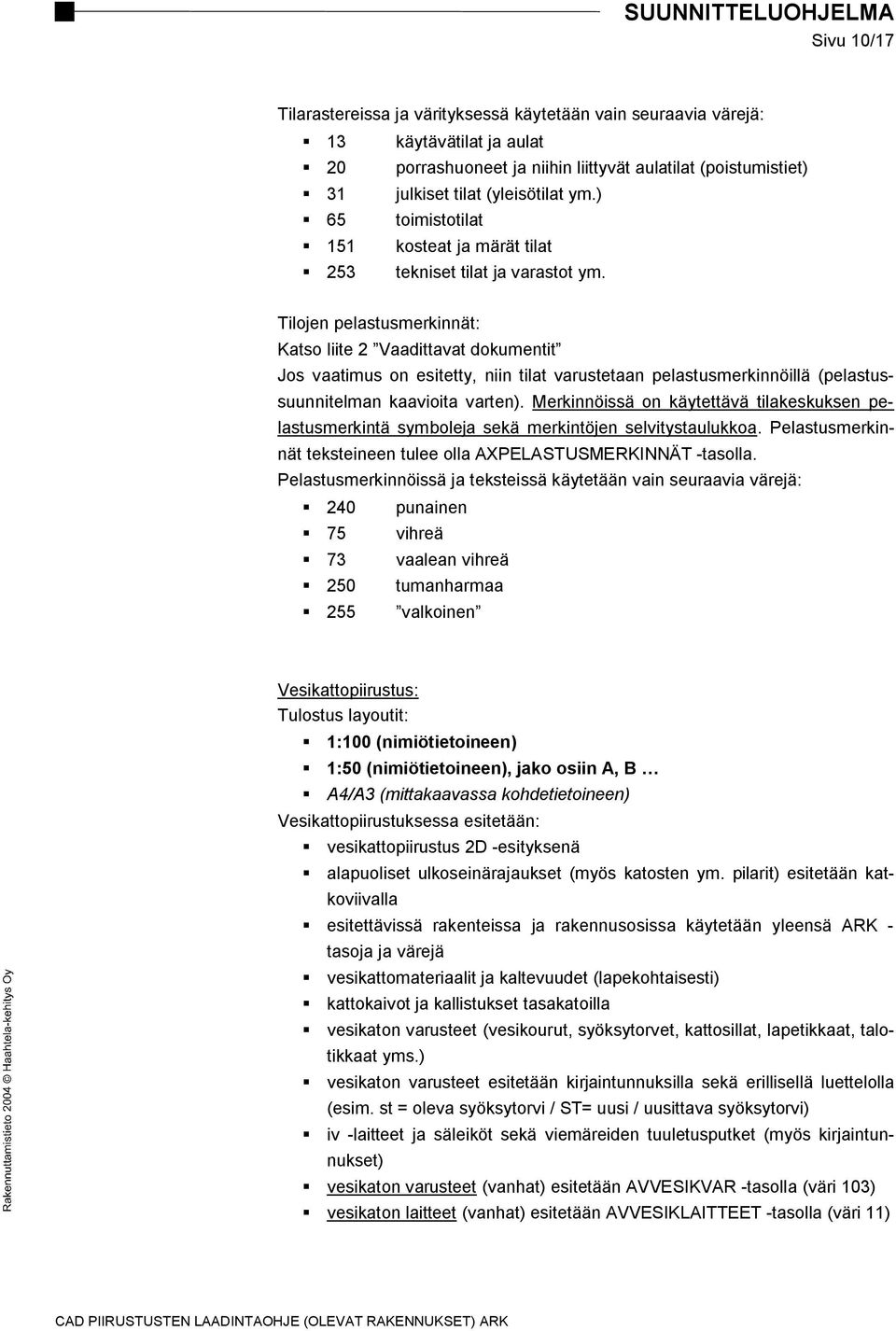

10 Sivu 10/17 Tilarastereissa ja värityksessä käytetään vain seuraavia värejä: 13 käytävätilat ja aulat 20 porrashuoneet ja niihin liittyvät aulatilat (poistumistiet) 31 julkiset tilat (yleisötilat ym.) 65 toimistotilat 151 kosteat ja märät tilat 253 tekniset tilat ja varastot ym. Tilojen pelastusmerkinnät: Katso liite 2 Vaadittavat dokumentit Jos vaatimus on esitetty, niin tilat varustetaan pelastusmerkinnöillä (pelastussuunnitelman kaavioita varten). Merkinnöissä on käytettävä tilakeskuksen pelastusmerkintä symboleja sekä merkintöjen selvitystaulukkoa. Pelastusmerkinnät teksteineen tulee olla AXPELASTUSMERKINNÄT -tasolla. Pelastusmerkinnöissä ja teksteissä käytetään vain seuraavia värejä: 240 punainen 75 vihreä 73 vaalean vihreä 250 tumanharmaa 255 valkoinen Vesikattopiirustus: Tulostus layoutit: 1:100 (nimiötietoineen) 1:50 (nimiötietoineen), jako osiin A, B A4/A3 (mittakaavassa kohdetietoineen) Vesikattopiirustuksessa esitetään: vesikattopiirustus 2D -esityksenä alapuoliset ulkoseinärajaukset (myös katosten ym. pilarit) esitetään katkoviivalla esitettävissä rakenteissa ja rakennusosissa käytetään yleensä ARK - tasoja ja värejä vesikattomateriaalit ja kaltevuudet (lapekohtaisesti) kattokaivot ja kallistukset tasakatoilla vesikaton varusteet (vesikourut, syöksytorvet, kattosillat, lapetikkaat, talotikkaat yms.) vesikaton varusteet esitetään kirjaintunnuksilla sekä erillisellä luettelolla (esim. st = oleva syöksytorvi / ST= uusi / uusittava syöksytorvi) iv -laitteet ja säleiköt sekä viemäreiden tuuletusputket (myös kirjaintunnukset) vesikaton varusteet (vanhat) esitetään AVVESIKVAR -tasolla (väri 103) vesikaton laitteet (vanhat) esitetään AVVESIKLAITTEET -tasolla (väri 11)

11 Sivu 11/17 vesikaton uudet / uusittavat varusteet ja laitteet ARK -tasojen mukaan Leikkaukset: Tulostus layoutit: Layoutit tehdään nimettynä kaikista leikkauksista erikseen tai yhdistettynä useampia leikkauksia samaan. 1:100 (nimiötietoineen) 1:50 (nimiötietoineen) A4/A3 (mittakaavassa kohdetietoineen) Leikkauspiirustuksessa esitetään: 2D esityksenä rakennetyyppien litterat (olevat ja uudet rakenteet) esitettävissä rakenteissa ja rakennusosissa käytetään yleensä ARK - tasoja ja värejä (lisäykset kuten taso- ja vesikattopiirustuksissa) kantavat ja kevyet ulko- ja väliseinärakenteet esitetään käyttäen ARK - luokitusta samaa materiaalia olevien seinärakenteiden liittymissä käytetään aukaisua rakenteiden materiaalirajaukset esitetään, voidaan esittää myös materiaalit (uusissa seinärakenteissa esitetään aina materiaalit) blokit tehtävä 0-tasolla käyttäen bylayer ominaisuuksia viivatyypin ja värin suhteen olevat seinärakenteet sekä ala-, väli ja yläpohjat esitetään oliopohjaisina seininä käyttäen luonnosseiniä, joiden paksuus vastaa rakenteen paksuutta tai vaihtoehtoisesti rakenteet esitetään polyline -piirtona käyttäen kuitenkin ARK tasoja uudet seinärakenteet esitetään yleensä oliopohjaisina seininä käyttäen ainemerkinnällisiä rakenneseiniä, joiden paksuuden tulee vastata seinien kokonaispaksuutta leikkauspiirustusten esitystapa on yleensä vanha joka toteutetaan leikkauspiirustuksissa käyttämällä AVVANHA tasolle tehtävää varjostus polylinea (50 mm), uusissa rakenteissa rakenne vesikaton varusteet esitetään (vesikourut, syöksytorvet, kattosillat, lapetikkaat, talotikkaat yms.) rakennuksen korkeussuuntainen mitoitus sekä sokkeleiden räystäiden ja harjan sekä lattiapintojen korkoasemat palo-osastojen rajat ja luokat olevan / uuden tilanteen mukaan (esim. ei60 / EI60) ikkunat ulko- ja väliseinissä korkeusmitoituksineen oviaukot ulko- ja väliseinissä alakatot ja koteloinnit sekä niiden korkeusasema lattiasta

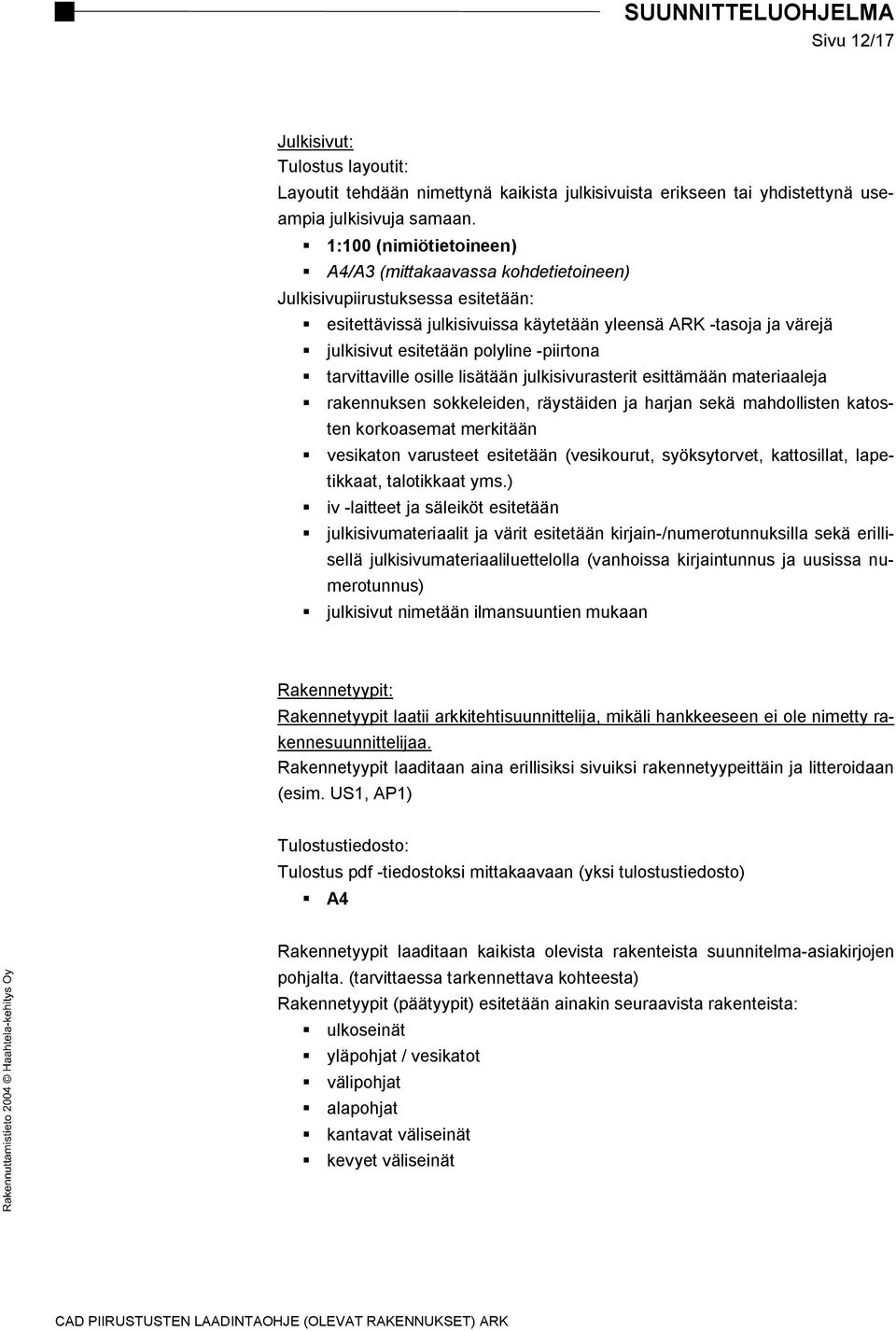

12 Sivu 12/17 Julkisivut: Tulostus layoutit: Layoutit tehdään nimettynä kaikista julkisivuista erikseen tai yhdistettynä useampia julkisivuja samaan. 1:100 (nimiötietoineen) A4/A3 (mittakaavassa kohdetietoineen) Julkisivupiirustuksessa esitetään: esitettävissä julkisivuissa käytetään yleensä ARK -tasoja ja värejä julkisivut esitetään polyline -piirtona tarvittaville osille lisätään julkisivurasterit esittämään materiaaleja rakennuksen sokkeleiden, räystäiden ja harjan sekä mahdollisten katosten korkoasemat merkitään vesikaton varusteet esitetään (vesikourut, syöksytorvet, kattosillat, lapetikkaat, talotikkaat yms.) iv -laitteet ja säleiköt esitetään julkisivumateriaalit ja värit esitetään kirjain-/numerotunnuksilla sekä erillisellä julkisivumateriaaliluettelolla (vanhoissa kirjaintunnus ja uusissa numerotunnus) julkisivut nimetään ilmansuuntien mukaan Rakennetyypit: Rakennetyypit laatii arkkitehtisuunnittelija, mikäli hankkeeseen ei ole nimetty rakennesuunnittelijaa. Rakennetyypit laaditaan aina erillisiksi sivuiksi rakennetyypeittäin ja litteroidaan (esim. US1, AP1) Tulostustiedosto: Tulostus pdf -tiedostoksi mittakaavaan (yksi tulostustiedosto) A4 Rakennetyypit laaditaan kaikista olevista rakenteista suunnitelma-asiakirjojen pohjalta. (tarvittaessa tarkennettava kohteesta) Rakennetyypit (päätyypit) esitetään ainakin seuraavista rakenteista: ulkoseinät yläpohjat / vesikatot välipohjat alapohjat kantavat väliseinät kevyet väliseinät

13 Sivu 13/17 Asiakirjaluettelo: Tulostustiedosto: Tulostus pdf -tiedostoksi A4 Kaikki rakennuksen CAD -piirustukset esitetään samassa asiakirjaluettelossa. Asiakirjaluettelo laaditaan Word tai Excel tiedostoksi. Katso myös tämän ohjeen liitteenä oleva asiakirjaluettelomalli (LIITE 1) Asiakirjaluettelossa esitetään: kohteen tiedot piirustusten laatijan tiedot asiakirjan / piirustuksen numero tulosteen / asiakirjan sisältö piirustusten mittakaava asiakirjojen ja piirustusten päiväys tulostustiedosto ohjelma ja sovellus 5. CAD PIIRUSTUSTEN SUUNNITTELU- / TYÖAIKAISET ASIAKIRJAT CAD piirustusten ja asiakirjojen suunnittelu- ja työaikaiset tulostustiedostot toimitetaan tilaajalle PDF -tulostustiedostoina. Tarvittaessa myös DWG -tiedostot sopimuksen mukaan. Inventointipiirustukset toimitetaan aina myös DWG -tiedostoina. Tulostustiedostot: Arkkitehtisuunnittelun tulostustiedostot vaiheittain: Inventointipiirustukset suunnitelma-asiakirjat o L1 luonnokset o L2 luonnokset o rakennuslupasarja rakennuslupa-asiakirjoineen o ennakkosarja / urakkalaskenta o urakkalaskentasarja työmaasarjat (urakkalaskenta-asiakirjoja täydentävät)

14 Sivu 14/17 6. CAD PIIRUSTUSTEN LAADINTATYÖN LUOVUTUSASIAKIRJAT Luovutusmateriaali: Tilaajalle luovutetaan ajantasaiset/suunnitelma CAD piirustustiedostot ja PDF -tulostustiedostot. Huom! Inventointipiirustukset toimitetaan aina erikseen omiksi piirustusja tulostustiedostoiksi tallennettuna. CAD piirustusten laatijan tulee antaa luovutuspiirustustiedostot sekä asiakirjatiedostot tallennettuna CD-R- levylle, tai lähettää ne tilaajalle sähköpostitse. Luovutusasiakirjojen tallennus: DWG- tiedostot: DWG- tiedostot tallennetaan tiedostonimen mukaan ns. siivottuina ajantasapiirustuksina (AVPURKU ja A8DETMIT tms. työpiirustustasot tulostettavista tasoista sammutettuina) tallennus muutoskentät säilyttäen (päivitys ajantasapiirustukseksi voidaan tarvittaessa lisätä muutoskenttään) muutosnuolet yms. ylimääräiset merkinnät poistetaan PDF- tulostustiedostot: PDF -tiedostot tallennetaan ns. siivottuina ajantasapiirustuksina tulostustiedostoiksi mainittuun mittakaavaan ja piirustuksen suuntaisena sekä tulosteen kynävahvuuksin Luovutusasiakirjat: Luovutusasiakirjojen tulee sisältää: Katso myös tämän ohjeen liitteenä oleva asiakirjaluettelomalli (LIITE 1). asiakirjaluettelo o doc tai xls sekä pdf -tulostustiedosto asemapiirustus o dwg -tiedosto o pdf -tulostustiedosto(t) (ajantasapiirustus) tasopiirustukset rakennuskohtaisesti (pohjat) o dwg -tiedostot tasoittain

15 Sivu 15/17 o pdf -tulostustiedosto(t) (ajantasapiirustus) vesikattopiirustus rakennuskohtaisesti o dwg -tiedosto o pdf -tulostustiedosto(t) (ajantasapiirustus) leikkaukset (sovittu määrä) o dwg -tiedosto o pdf -tulostustiedosto(t) (ajantasapiirustus) julkisivupiirustukset, myös osajulkisivut, materiaalimerkintöineen (tunnuskirjain/numero, materiaali ja väri) o dwg -tiedosto o pdf -tulostustiedosto(t) (ajantasapiirustus) Rakennetyypit laatii arkkitehtisuunnittelija, mikäli hankkeeseen ei ole nimetty rakennesuunnittelijaa. rakennetyypit o dwg -tiedosto o pdf -tulostustiedosto 7. LUOVUTUSASIAKIRJOJEN HYVÄKSYNTÄ Luovutusasiakirjat ovat valmiit, kun kohdassa 6. mainitut CAD piirustustiedostot (DWG) tulostustiedostoineen (PDF) sekä asiakirjaluettelo on hyväksyttävästi toimitettu tilaajalle. 8. LISÄTIEDOT Mahdollisiin kyselyihin vastaa: CAD -piirustusten ja tulostustiedostojen laadintaan liittyvissä asioissa. Ilkka Multala p Kuva-arkistoon sekä luovutusmateriaalin tallennukseen ja vastaanottoon liittyvissä asioissa. Anna Liisa Raatikainen p

16 Sivu 16/17 Kuopion kaupunki tilakeskus rakennuttajatoimisto LIITTEET: Asiakirjaluettelo malli LIITE 1 Vaadittavat dokumentit, arkkitehtisuunnittelu LIITE 2

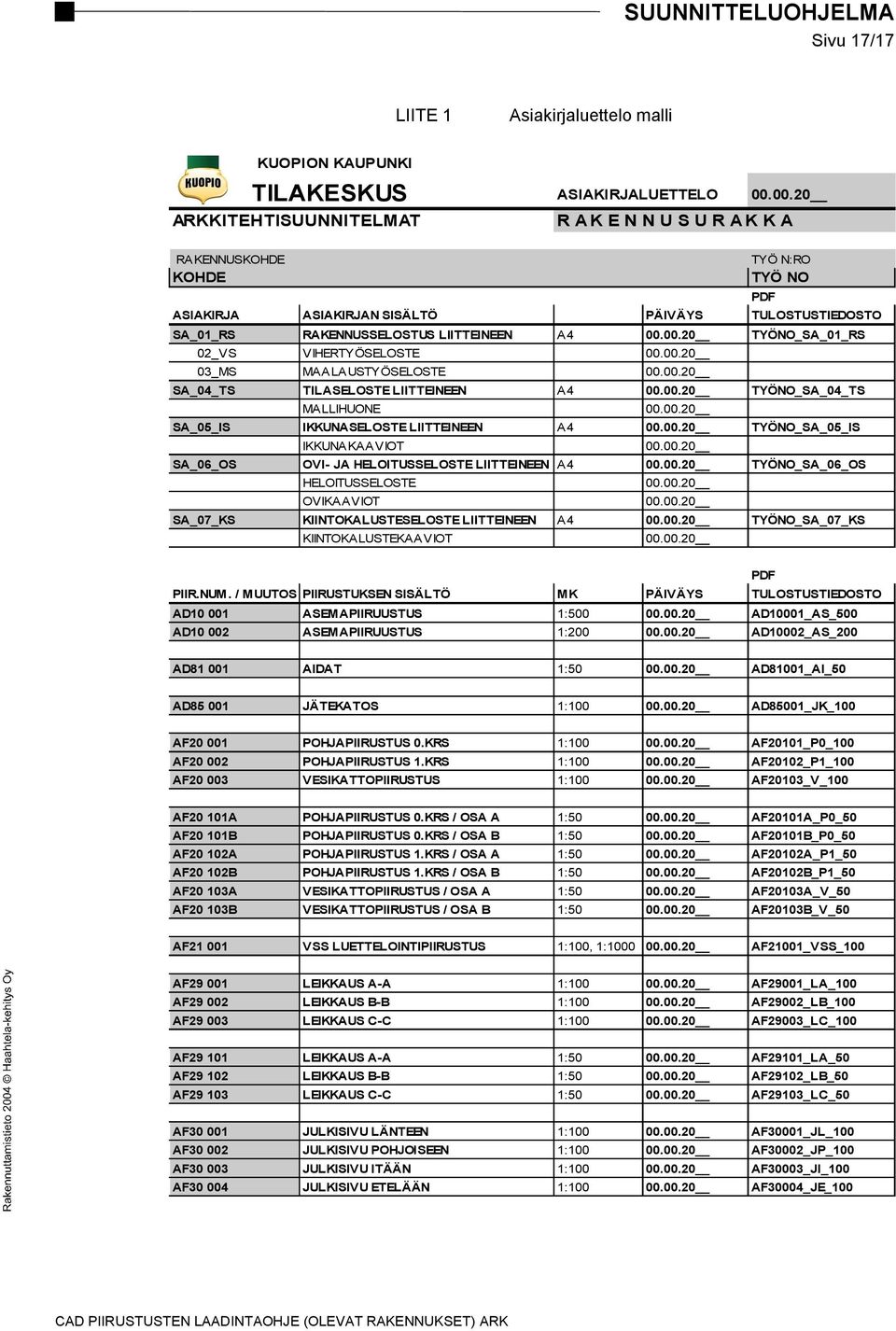

17 Sivu 17/17 LIITE 1 Asiakirjaluettelo malli KUOPION KAUPUNKI TILAKESKUS ASIAKIRJALUETTELO ARKKITEHTISUUNNITELMAT R A K E N N U S U R A K K A RAKENNUSKOHDE TYÖ N:RO KOHDE TYÖ NO PDF ASIAKIRJA ASIAKIRJAN SISÄLTÖ PÄIVÄYS TULOSTUSTIEDOSTO SA_01_RS RAKENNUSSELOSTUS LIITTEINEEN A TYÖNO_SA_01_RS 02_VS VIHERTYÖSELOSTE _MS MAALAUSTYÖSELOSTE SA_04_TS TILASELOSTE LIITTEINEEN A TYÖNO_SA_04_TS MALLIHUONE SA_05_IS IKKUNASELOSTE LIITTEINEEN A TYÖNO_SA_05_IS IKKUNAKAAVIOT SA_06_OS OVI- JA HELOITUSSELOSTE LIITTEINEEN A TYÖNO_SA_06_OS HELOITUSSELOSTE OVIKAAVIOT SA_07_KS KIINTOKALUSTESELOSTE LIITTEINEEN A TYÖNO_SA_07_KS KIINTOKALUSTEKAAVIOT PDF PIIR.NUM. / MUUTOS PIIRUSTUKSEN SISÄLTÖ MK PÄIVÄYS TULOSTUSTIEDOSTO AD ASEMAPIIRUUSTUS 1: AD10001_AS_500 AD ASEMAPIIRUUSTUS 1: AD10002_AS_200 AD AIDAT 1: AD81001_AI_50 AD JÄTEKATOS 1: AD85001_JK_100 AF POHJAPIIRUSTUS 0.KRS 1: AF20101_P0_100 AF POHJAPIIRUSTUS 1.KRS 1: AF20102_P1_100 AF VESIKATTOPIIRUSTUS 1: AF20103_V_100 AF20 101A POHJAPIIRUSTUS 0.KRS / OSA A 1: AF20101A_P0_50 AF20 101B POHJAPIIRUSTUS 0.KRS / OSA B 1: AF20101B_P0_50 AF20 102A POHJAPIIRUSTUS 1.KRS / OSA A 1: AF20102A_P1_50 AF20 102B POHJAPIIRUSTUS 1.KRS / OSA B 1: AF20102B_P1_50 AF20 103A VESIKATTOPIIRUSTUS / OSA A 1: AF20103A_V_50 AF20 103B VESIKATTOPIIRUSTUS / OSA B 1: AF20103B_V_50 AF VSS LUETTELOINTIPIIRUSTUS 1:100, 1: AF21001_VSS_100 AF LEIKKAUS A-A 1: AF29001_LA_100 AF LEIKKAUS B-B 1: AF29002_LB_100 AF LEIKKAUS C-C 1: AF29003_LC_100 AF LEIKKAUS A-A 1: AF29101_LA_50 AF LEIKKAUS B-B 1: AF29102_LB_50 AF LEIKKAUS C-C 1: AF29103_LC_50 AF JULKISIVU LÄNTEEN 1: AF30001_JL_100 AF JULKISIVU POHJOISEEN 1: AF30002_JP_100 AF JULKISIVU ITÄÄN 1: AF30003_JI_100 AF JULKISIVU ETELÄÄN 1: AF30004_JE_100
