1 Lujabetonin projektipankki-ohje Elementtisuunnitelmatiedostojen nimeäminen ja vienti projektipankkiin

2 Projektipankki-ohje 2 (8) Sisältö 1 Suunnitelmatiedoston nimeäminen Suunnitelmatiedoston vienti projektipankkiin Revision nimeäminen ja vienti projektipankkiin Vienti usean piirustuksen pankitustiedostona Vienti jonosyöttönä Vienti pakattuna Suunnitelman syöttö lisää kuva pankista Suunnitelman virheellinen lataus projektipankkiin Tuotannossa olevan elementin revisionti Paperiversioiden jakelu Ontelo- ja kuorilaattasuunnitelmat projektipankissa... 8

3 Projektipankki-ohje 3 (8) 1 Suunnitelmatiedoston nimeäminen Elementtisuunnitelmat on nimettävä tarkan nimeämiskäytännön mukaan, jotta järjestelmä toimii. Väärin nimetyt tiedostot sekoittavat Lujabetonin tuotannonohjausjärjestelmän. Kahdella eri aikataulurivillä ei voi olla saman nimistä elementtiä. Elementtitunnuksessa ei saa olla välilyöntiä eikä alaviivaa, vaan mahdollinen erottelu on tehtävä viivalla. JB-02_2_1.pdf Sivunumero Elementtien kappalemäärä Elementtitunnus Elementtikaavion pdf-tiedosto on nimettävä siten, että nimestä voidaan helposti havaita mikä kaavio on kyseessä, esimerkiksi 1 krs katto. Ontelo- ja kuorilaattaohjeet ks. Kohta 11.

4 Projektipankki-ohje 4 (8) 2 Suunnitelmatiedoston vienti projektipankkiin Projektipankin kansiorakenne muodostuu suunnitelma-aikataulusta. Kansiorakennetta ei saa muuttaa: Kansioita ei saa lisätä, eikä poistaa. Elementtisuunnitelmia ei ladata suoraan projektipankissa oleviin kansioihin, esimerkiksi pilarit- tai palkit -kansioon, vaan niiden alta löytyviin aikataulutavoiterivien mukaisiin kansioihin. Suunnitelmaa ei saa syöttää projektipankkiin ilman kohdistusta. Raudoituspiirustukset -kansio on tarkoitettu Lujabetonin sisäiseen käyttöön, eikä sinne saa tallentaa tiedostoja. Aikataulutavoitekansiot

5 Projektipankki-ohje 5 (8) 3 Revision nimeäminen ja vienti projektipankkiin Revisiota tehdessä revisioidaan aina kaikki suunnitelman sivut, vaikka muutos olisi tehty vain yhdellä sivulla olevaan kuvaan. Revisio tallennetaan samaan kansioon kuin alkuperäinen tiedosto. Ensimmäinen piirustus (ei revisiotunnusta) JB-02_2_1.pdf Sivunumero Elementtien kappalemäärä Elementtitunnus Revisio A JB-02_2_1#A.pdf Revision ilmoittaminen 4 Vienti usean piirustuksen pankitustiedostona Kun suunnitelmassa on esimerkiksi 10 sivua ja kaikki sivut ovat yhdessä tiedostossa, tiedosto nimetään P-001;;P-010_1_1.pdf. Sivuja saa olla korkeintaan yhdeksän kappaletta. Sivunumero tarkoittaa samaan suunnitelmaan liittyvän sivun, eli tiedoston, järjestyslukua. Yksi suunnitelma on siis jaettu useammaksi tiedostoksi. Alla esimerkki: E-1_1_1.pdf E-1_1_2.pdf E-1_1_3.pdf Jos kaikki tiedot on yhdessä tiedostossa, on sen sivunumero yksi: E-1_1_1.pdf

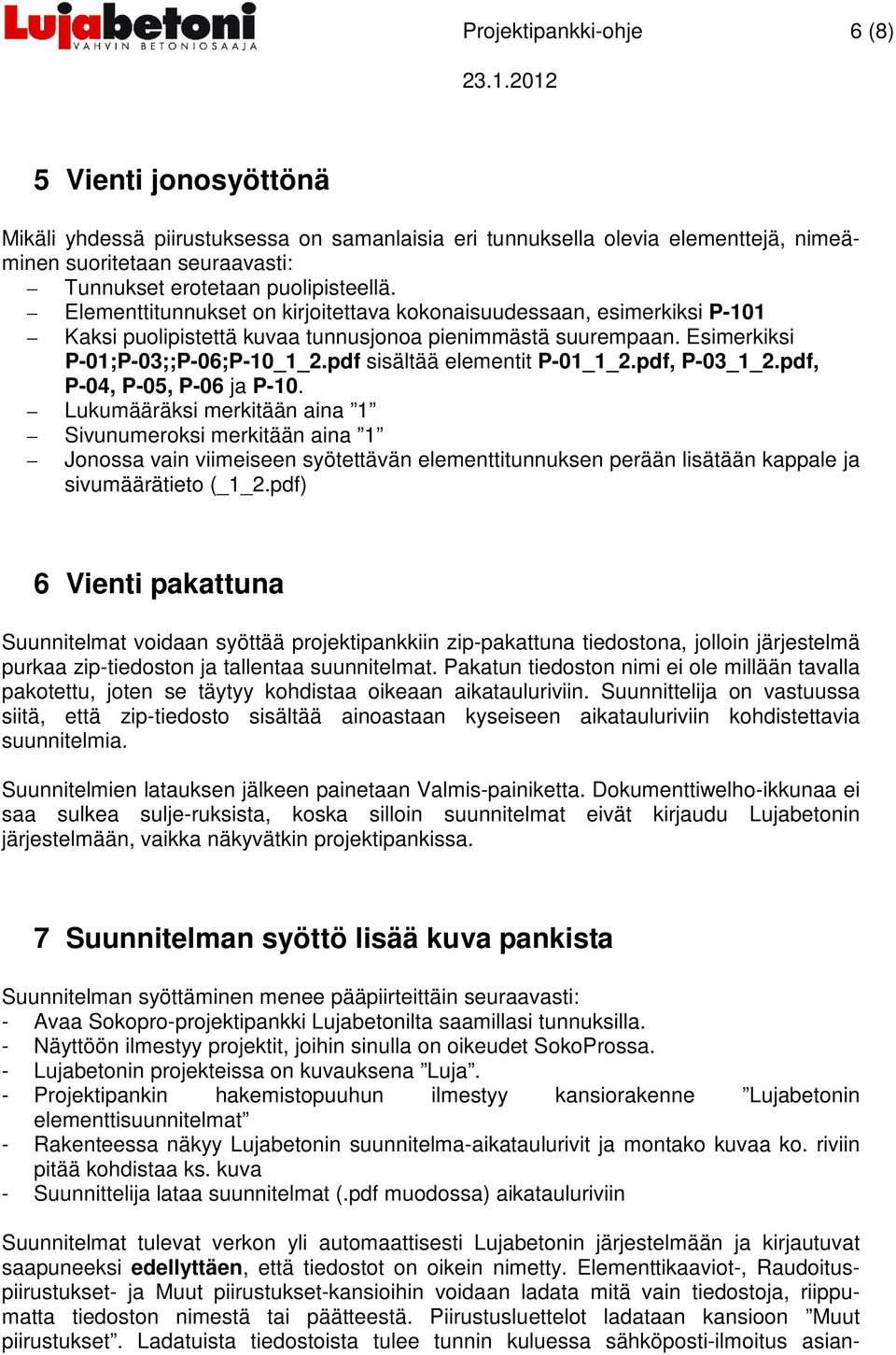

6 Projektipankki-ohje 6 (8) 5 Vienti jonosyöttönä Mikäli yhdessä piirustuksessa on samanlaisia eri tunnuksella olevia elementtejä, nimeäminen suoritetaan seuraavasti: Tunnukset erotetaan puolipisteellä. Elementtitunnukset on kirjoitettava kokonaisuudessaan, esimerkiksi P-101 Kaksi puolipistettä kuvaa tunnusjonoa pienimmästä suurempaan. Esimerkiksi P-01;P-03;;P-06;P-10_1_2.pdf sisältää elementit P-01_1_2.pdf, P-03_1_2.pdf, P-04, P-05, P-06 ja P-10. Lukumääräksi merkitään aina 1 Sivunumeroksi merkitään aina 1 Jonossa vain viimeiseen syötettävän elementtitunnuksen perään lisätään kappale ja sivumäärätieto (_1_2.pdf) 6 Vienti pakattuna Suunnitelmat voidaan syöttää projektipankkiin zip-pakattuna tiedostona, jolloin järjestelmä purkaa zip-tiedoston ja tallentaa suunnitelmat. Pakatun tiedoston nimi ei ole millään tavalla pakotettu, joten se täytyy kohdistaa oikeaan aikatauluriviin. Suunnittelija on vastuussa siitä, että zip-tiedosto sisältää ainoastaan kyseiseen aikatauluriviin kohdistettavia suunnitelmia. Suunnitelmien latauksen jälkeen painetaan Valmis-painiketta. Dokumenttiwelho-ikkunaa ei saa sulkea sulje-ruksista, koska silloin suunnitelmat eivät kirjaudu Lujabetonin järjestelmään, vaikka näkyvätkin projektipankissa. 7 Suunnitelman syöttö lisää kuva pankista Suunnitelman syöttäminen menee pääpiirteittäin seuraavasti: - Avaa Sokopro-projektipankki Lujabetonilta saamillasi tunnuksilla. - Näyttöön ilmestyy projektit, joihin sinulla on oikeudet SokoProssa. - Lujabetonin projekteissa on kuvauksena Luja. - Projektipankin hakemistopuuhun ilmestyy kansiorakenne Lujabetonin elementtisuunnitelmat - Rakenteessa näkyy Lujabetonin suunnitelma-aikataulurivit ja montako kuvaa ko. riviin pitää kohdistaa ks. kuva - Suunnittelija lataa suunnitelmat (.pdf muodossa) aikatauluriviin Suunnitelmat tulevat verkon yli automaattisesti Lujabetonin järjestelmään ja kirjautuvat saapuneeksi edellyttäen, että tiedostot on oikein nimetty. Elementtikaaviot-, Raudoituspiirustukset- ja Muut piirustukset-kansioihin voidaan ladata mitä vain tiedostoja, riippumatta tiedoston nimestä tai päätteestä. Piirustusluettelot ladataan kansioon Muut piirustukset. Ladatuista tiedostoista tulee tunnin kuluessa sähköposti-ilmoitus asian-

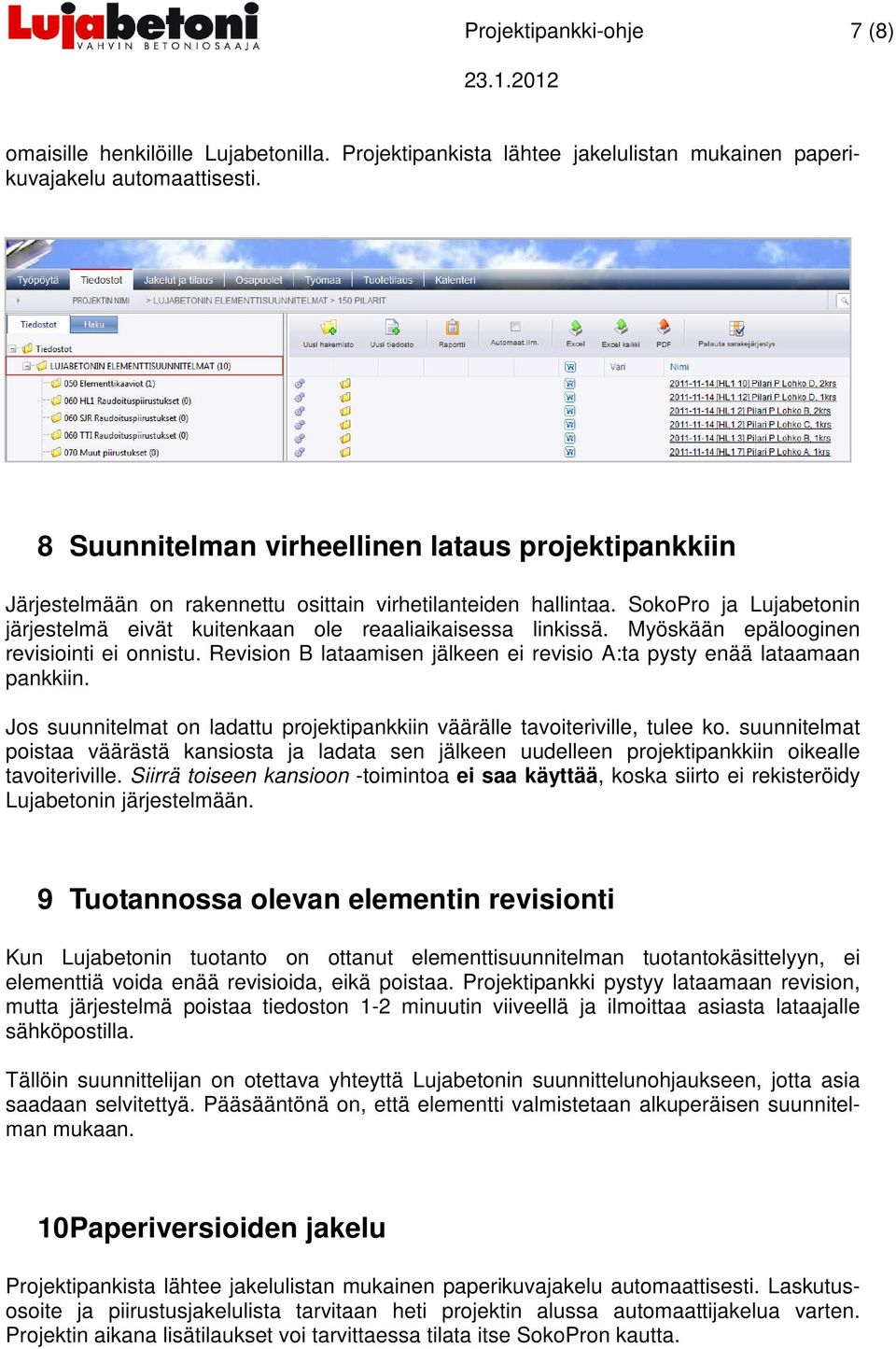

7 Projektipankki-ohje 7 (8) omaisille henkilöille Lujabetonilla. Projektipankista lähtee jakelulistan mukainen paperikuvajakelu automaattisesti. 8 Suunnitelman virheellinen lataus projektipankkiin Järjestelmään on rakennettu osittain virhetilanteiden hallintaa. SokoPro ja Lujabetonin järjestelmä eivät kuitenkaan ole reaaliaikaisessa linkissä. Myöskään epälooginen revisiointi ei onnistu. Revision B lataamisen jälkeen ei revisio A:ta pysty enää lataamaan pankkiin. Jos suunnitelmat on ladattu projektipankkiin väärälle tavoiteriville, tulee ko. suunnitelmat poistaa väärästä kansiosta ja ladata sen jälkeen uudelleen projektipankkiin oikealle tavoiteriville. Siirrä toiseen kansioon -toimintoa ei saa käyttää, koska siirto ei rekisteröidy Lujabetonin järjestelmään. 9 Tuotannossa olevan elementin revisionti Kun Lujabetonin tuotanto on ottanut elementtisuunnitelman tuotantokäsittelyyn, ei elementtiä voida enää revisioida, eikä poistaa. Projektipankki pystyy lataamaan revision, mutta järjestelmä poistaa tiedoston 1-2 minuutin viiveellä ja ilmoittaa asiasta lataajalle sähköpostilla. Tällöin suunnittelijan on otettava yhteyttä Lujabetonin suunnittelunohjaukseen, jotta asia saadaan selvitettyä. Pääsääntönä on, että elementti valmistetaan alkuperäisen suunnitelman mukaan. 10 Paperiversioiden jakelu Projektipankista lähtee jakelulistan mukainen paperikuvajakelu automaattisesti. Laskutusosoite ja piirustusjakelulista tarvitaan heti projektin alussa automaattijakelua varten. Projektin aikana lisätilaukset voi tarvittaessa tilata itse SokoPron kautta.

8 Projektipankki-ohje 8 (8) 11 Ontelo- ja kuorilaattasuunnitelmat projektipankissa Ontelo- ja kuorilaattasuunnitelmat viedään projektipankin ontelo + kuorilaatat kansiossa oleviin suunnitelma-aikataulun tavoiterivien mukaisiin kansioihin. Elementtisuunnittelijan laatimat suunnitelmat suositellaan ladattavan seuraavissa muodoissa: - lappukuvat dwg (käytetään Lujabetonin pohjia) - tasokuvat dwg - elementtiluettelo xls (käytetään Lujabetonin pohjia) Punossuunnittelija lataa täydentämänsä suunnitelmat seuraavissa muodoissa: - lappukuvat pdf - tasokuvat pdf - elementtiluettelo xls (käytetään Lujabetonin pohjia) Samoja laattoja koskevien suunnitelmien nimenä tulee käyttää samaa nimeä (taulukossa xxx) lappu- ja tasokuvissa sekä elementtiluettelossa. Tiedostonimen muoto xxx_kpl_1.dwg xxx_kpl_2.dwg xxx_kpl_3.xls xxx-punos_kpl_1.pdf xxx-punos_kpl_2.pdf xxx-punos_kpl_3.xls Käyttötarkoitus elementtisuunnittelijan lataama lappukuvat sisältävä dwg-tiedosto elementtisuunnittelijan lataama tasokuvan sisältävä dwg-tiedosto elementtisuunnittelijan lataama elementtiluettelon sisältävä xlstiedosto punossuunnittelijan täydentämät lappukuvat pdf-tiedostona punossuunnittelijan täydentämä tasokuva pdf-tiedostona punossuunnittelijan täydentämä elementtiluettelo xls-tiedostona xxx kpl 1 = sivunumero lappukuville 2 = sivunumero tasokuville = suunnitelman nimi (yhteen kirjoitettuna ilman väli- ja alaviivoja) = elementtien kappalemäärä 3 = sivunumero elementtiluettelolle -punos = vastaava punostettu suunnitelma Esim. kohteen kolmannen kerroksen L4-laattojen (lukumäärä yhteensä 52 kpl) lappukuvat nimetään 3KRSL4_52_1.dwg ja tasokuva 3KRSL4_52_2.dwg Tiedostojen revisiointi tapahtuu kuten muillakin tiedostoilla, esimerkiksi jos elementtiluettelosta ladataan seuraava revisio, on siitä tehtävä tiedosto 3KRSL4_52_3#A.xls.
