1 Perkkoonkatu 5 Puh Tampere Fax Apollo SPEEDY Syöttölaite PLC - Ohjaus Askelmoottori Syöttö pituus : 1 12 m Vahva, alumiini rakenne Moottori : 3,4 Nw / metri Kappaleen nopea kiinnitys Vinohammas ratas ja tanko Max. syöttönopeus : 300 mm / sekunnissa - Ohjelmoitava syöttönopeus, kiihtyvyys ja hidastus Hiljainen ja tarkka materiaalin syöttö, +/- 0,2 mm Korkeuden säätöjalka hammastangolla ja veivillä Laitteen voi ohjelmoida syöttämään molempiin suuntiin Manuaalinen, puoliautomaattinen ja automaattinen käyttö 99:n ohjelman muisti ja jokaiseen ohjelmaan voi tallentaa 99 pituutta

2 Apollo SPEEDY Syöttölaite Speedy syöttölaite poralle - Vakiovarusteena : Speedy syöttölaitteen käytön edut : Nopea työskentely Sähkö-johto paketti Käyttö - virheiden poistuminen Automaattinen puristin Nopea kappaleen vaihtaminen Laite automaattiselle poranterän alastulolle Erittäin hyvä hinta / laatusuhde Valmis pneumaattisen puristimen lukituslaite Huomattava työtaakan väheneminen Toiminnan kuvaus : Speedy syöttölaitteen avulla voit tehdä normaalista pylväsporakoneestasi monipuolisen ja edullisen automaattisen työkeskuksen jättäen käyttäjälle vain työstettävien kappaleiden vaihdon sekä uusien ohjelmien teon. Puoliautomaatti asetuksella, voit näppäillä minkä tahansa pituuden paneeliin ja painamalla START-näppäintä Speedy liikkuu säädettyyn mittaan. Automaatti asetuksella, voit ohjelmoida 99 eri ohjelmaa : 1 99:lle eri pituudelle jotka voit toistaa 1 99 kertaan. Laite voidaan ohjelmoida joko työntämään tai vetämään käsiteltävää materiaalia. Saatavilla : Italian, Englannin, Espanjan, Saksan ja Ranskan kielillä

Toiminnan kuvaus : Speedy syöttölaitteen avulla voit tehdä normaalista pylväsporakoneestasi monipuolisen ja edullisen automaattisen työkeskuksen jättäen käyttäjälle vain työstettävien kappaleiden

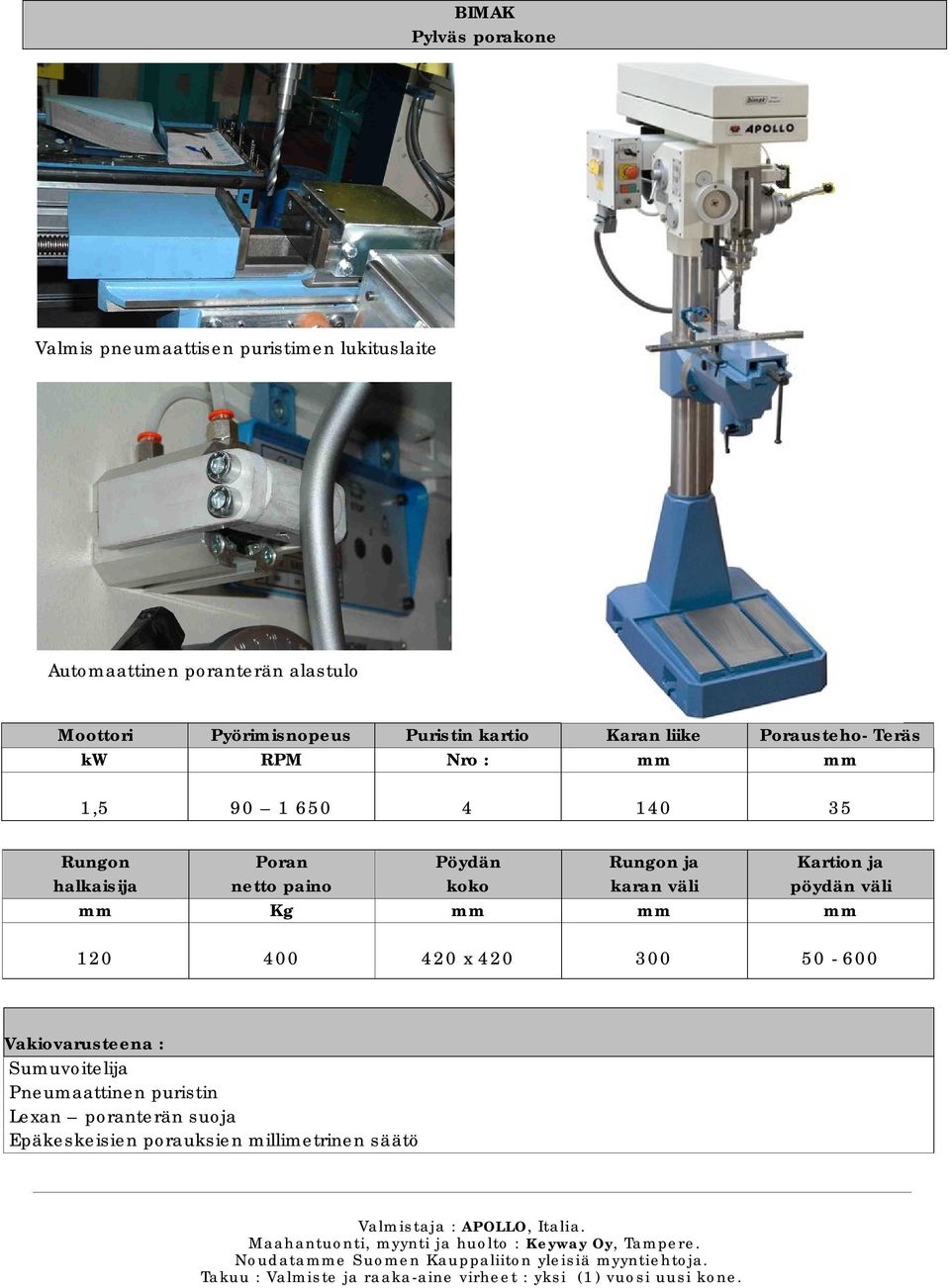

3 BIMAK Pylväs porakone Valmis pneumaattisen puristimen lukituslaite Automaattinen poranterän alastulo Moottori Pyörimisnopeus Puristin kartio Karan liike Porausteho- Teräs kw RPM Nro : mm mm 1, Rungon Poran Pöydän Rungon ja Kartion ja halkaisija netto paino koko karan väli pöydän väli mm Kg mm mm mm x Vakiovarusteena : Sumuvoitelija Pneumaattinen puristin Lexan poranterän suoja Epäkeskeisien porauksien millimetrinen säätö

Pöydän Rungon ja Kartion ja halkaisija netto paino koko karan väli pöydän väli mm Kg mm mm mm 120 400 420 x 420 300

4 Apollo SPEEDY Syöttölaite ja porakone yhdessä Toiminta periaate : Tee haluttu katkaisuohjelma ja paina START näppäintä Pneumaattinen sylinteri kytkee poraus syötön päälle ja pora lähtee alas automaattisesti 8 mm jälkeen pneumaattinen poranpuristin kiinnittää materiaalin Säädetyn porauksen jälkeen, syöttö kytkeytyy pois ja porakara nousee takaisin ylös ja puristin aukeaa. Maksimi poraus syöttö on 150 mm Speedy syöttää materiaalia ohjelmoituun mittaan saakka ja aloittaa uuden työsyklin jne. Koska syöttötarkkuus on niinkin hyvä kuin +/- 0,2 mm / mm, voidaan kierteitys suorittaa toisessa vaiheessa Sumuvoitelijan Micro-voitelu huolehtii työkalun voitelun ja työympäristö pysyy siistinä

takaisin ylös ja puristin aukeaa. Maksimi poraus syöttö on 150 mm Speedy syöttää materiaalia ohjelmoituun mittaan saakka ja aloittaa uuden työsyklin jne.

5 Saatavilla olevia lisävarusteita : Pos. 1. Säädettävä materiaalin tukirulla Pos. 2. Asteittain pyörivä, manuaalipuristin HUOM : Saatavana myös muita puristin malleja! Pos. 3. Puristin leuka setti Pyöreille putkille Ø 33 mm ja Ø 60 mm Pos. 4. Puristin leuka setti : Neliskantti putkille ( myös pyöreä kulmaisille ), latoille, kulmille ja U -profiileille Pos. 6. Nopeuden säätö invertterillä, 2,2 kw- RPM max

Puristin leuka setti Pyöreille putkille Ø 33 mm ja Ø 60 mm Pos. 4.
