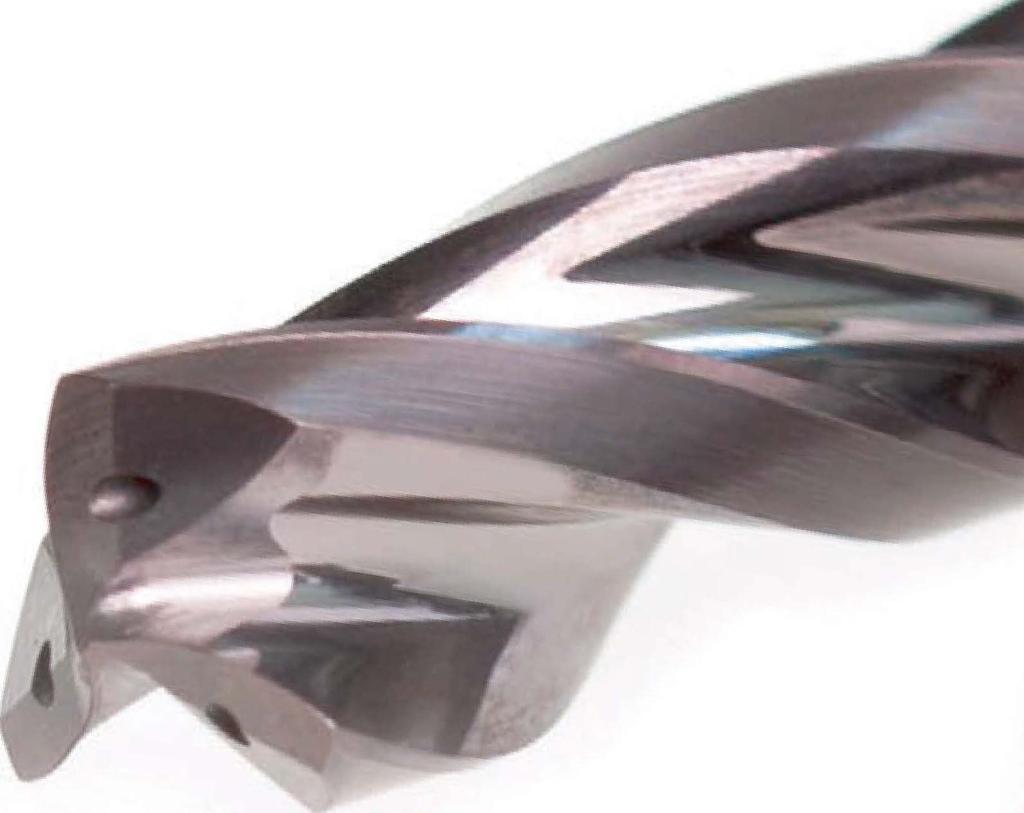

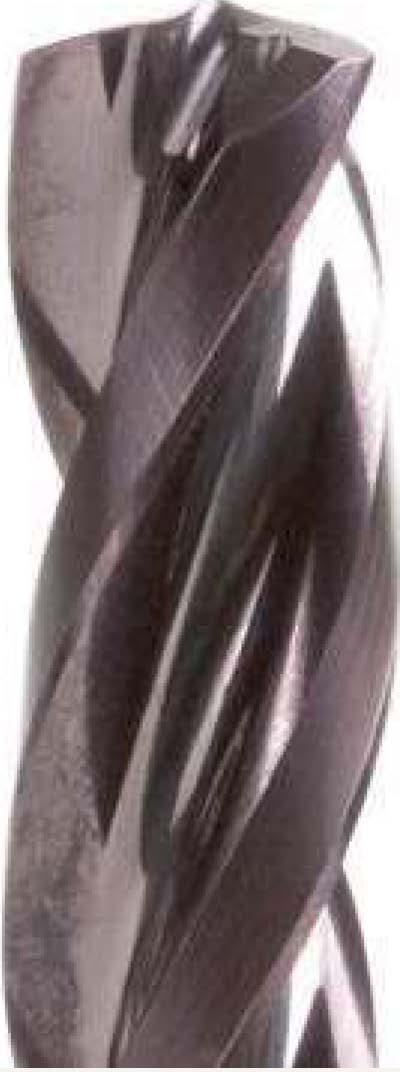

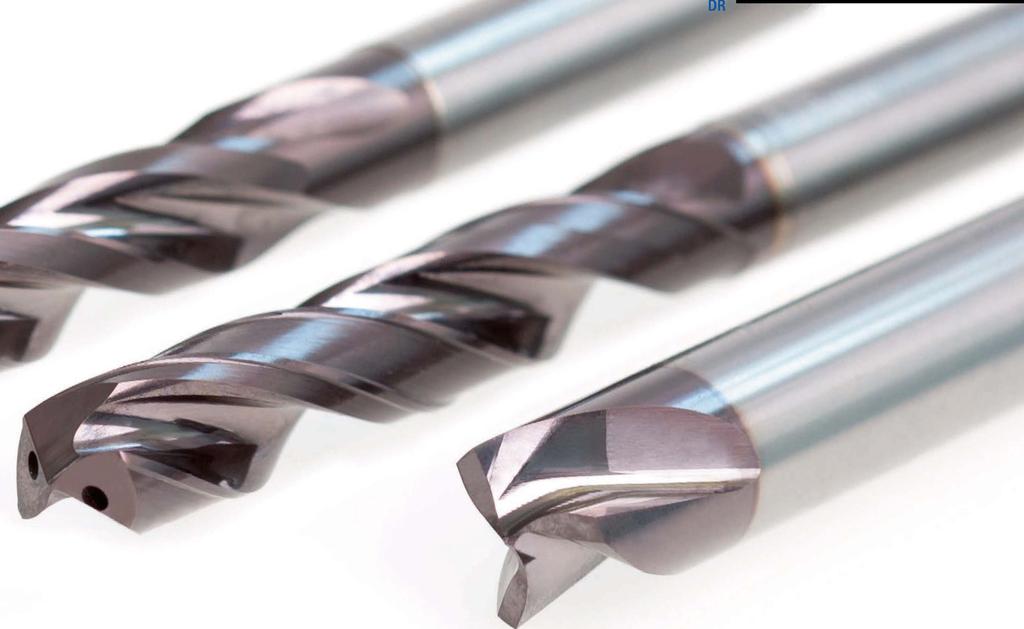

1 MAPAL TRITAN KOVAMETALLIPORAT TUOTEKUVAUS Poraaminen kovametalli- ja vaihtokärkiporilla MAPAL on vuosikymmenien ajan tutkinut erilaisia poraamiseen liittyviä haasteita ja kartuttanut aiheeseen liittyvää kokemusta ja osaamista. Tämän työn tuloksena ovat syntyneet innovatiiviset kovametalliporat, joilla voi porata melkein kaikkia materiaaleja, kuten valurautaa, ei-ferriittisiä metalleja, terästä ja vaikeasti työstettäviä metalleja. Kovametalliporamalliston uutuudet sisältävät erityisesti teräksen työstämiseen soveltuvat yleiskäyttöiset 2- ja 3-leikkuiset sekä NCesiporat. Kevyiden materiaalien kuten CFRP ja GFRP työstämiseen sopivat työkalut löytyvät luettelosta "Työkaluja nykyaikaisille kevyille materiaaleille". Basic Line: Yleistyökalut, laaja käyttöalue, edullinen hankintakustannus Performance Line Suorituskykyiset työkalut, laaja käyttöalue, korkea tuottavuus sarjatuotannossa Expert Line: Erikoistyökalut vaativiin sovelluksiin, maksimaalinen tarkkuus ja tuottavuus Poraaminen kovametalliporalla Tritan-pora-teräs Tritan-kärkipora-teräs Uusi kolmileikkuinen standardi - poraa jopa kaksinkertaisella syöttönopeudella. Optimaalinen keskittäminen kolmen ohjauspinnan ja aggressiivisen kärjen ansiosta. Sopii erinomaisesti kolmileikkuisten porien esiporaukseen. s alue: mm Poraussyvyys: 1 s alue: mm

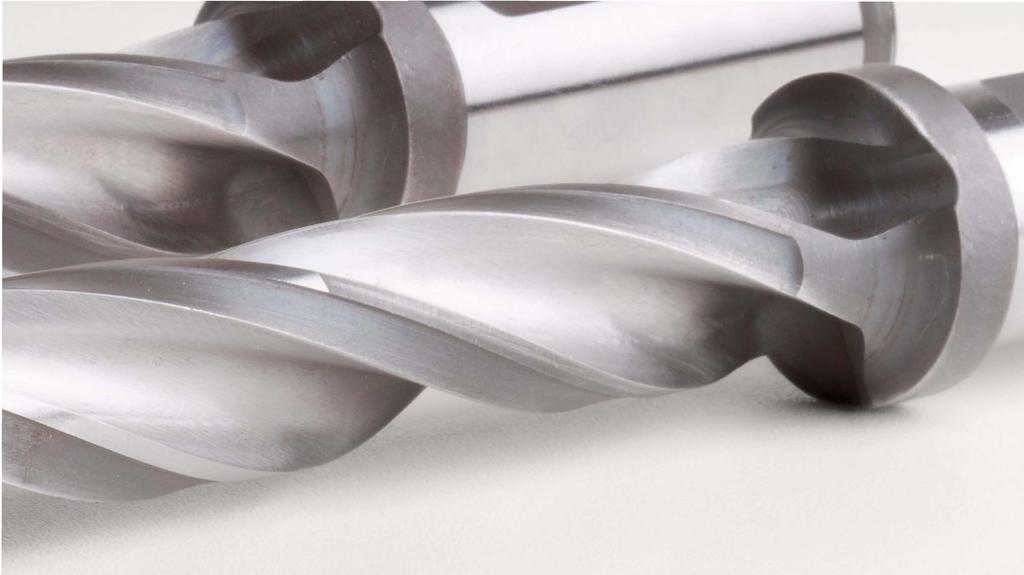

2 Poraaminen vaihtokärkiporalla MEGA-Speed-pora-teräs Korkea suorituskyky ja luotettavus kahdella lastu-uralla. o alue: mm Poraussyvyys: Vaihtokärkipora TTD-Tritan Markkinoiden ensimmäinen 3-leikkuinen vaihtokärkinen pora o alue: mm.. Poraussyvyys:

3 TTD-Tritan vaihtokärkipora - erinomainen stabiilisuus ja tarkkuus minimoidulla kovametallin käytöllä Vaihtokärkiset työkalut ovat ensisijainen valinta työstökoneissa pyrittäessä hallitsemaan nousevia materiaalikustannuksia, resurssitehokkuutta ja varastoja. Siksi Mapal on jatkokehittänyt 3- leikkuista Tritan-poraa, jolla MAPAL on määrittänyt uuden standardin poraamiseen. Vaihtokärkinen Tritan-versio on markkinoiden ensimmäinen 3-leikkuinen vaihtokärkinen pora. TTD-Tritan -porassa vaihtokärki kiinnitetään työkalun runkoon HIRTH-liitoksella. Erityisen vakaan liitoksen ansiosta kaikki kovametalliporan edut ja suorituskyky toteutuvat myös vaihtokärkisessä versiossa. Liitoksen stabiilisuus johtuu mm. 3-leikkuisesta leikkuugeometriasta, joka on suunniteltu vaihtokärkiporalle. Kolme leikkuusärmää varmistaa tasaisen kuorman liitoksessa siten, että työstön aikana syntyvät voimat välittyvät symmetrisesti työkalun runkoon. Lisäksi liitos takaa optimaalisen väännön, helpon kärjen vaihdettavuuden ja hyvän säteittäisen poraustarkkuden. 2-leikkuisiin kova-metallisiin vaihtokärkiporiin verrattuna TTD-Tritan -poran syöttönopeus voi olla jopa kaksinkertainen. TTD-Tritan soveltuu luotettavasti myös vaativiin töihin kuten vino- ja ristikkäisporaukseen. Terä keskittää täydellisesti aggressiivisen kärjen ansiosta varmistaen erittäin hyvän symmetrian - ja tämä kaikki edullisemmalla kustannuksella, koska kallista kovametallia käytetään ainoastaan vaihtokärjessä. Näin taataan edullisemmat kustannukset myös isoilla reikähalkaisijoilla. 1 OMINAISUUDET - jopa kaksinkertainen syöttönopeus verrattuna 2-leikkuisiin vaihtokärkiporiin - hyvä kärjen vaihdettavuus ja erinomainen säteittäinen työstötarkkuus - ideaalinen vinoon poraukseen - sisäinen jäädytys - optimaalinen keskittäminen aggressiivisen kärjen ansiosta - hyvät vääntöominaisudet

4 Terän ominaisuudet 1 TTS -pidike - tasainen voimanjakama TTS-poravarressa 2 TTS -liitos - luotettava HIRTH-liitos Erikoisgeometria - parannettu keskittäminen

5

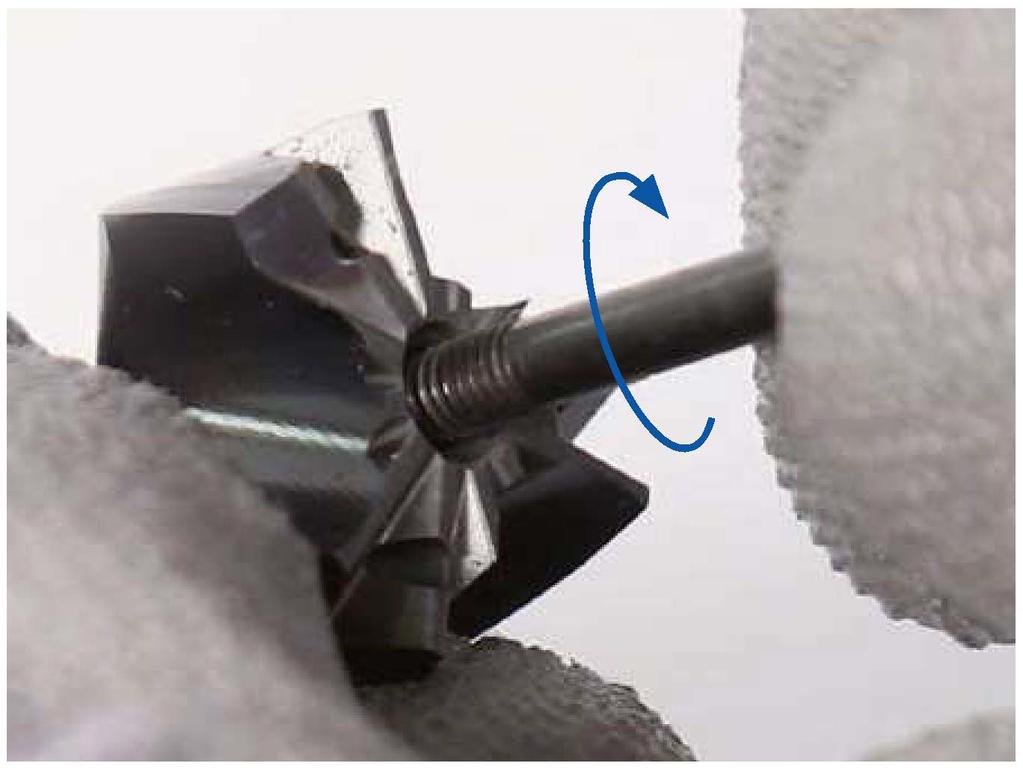

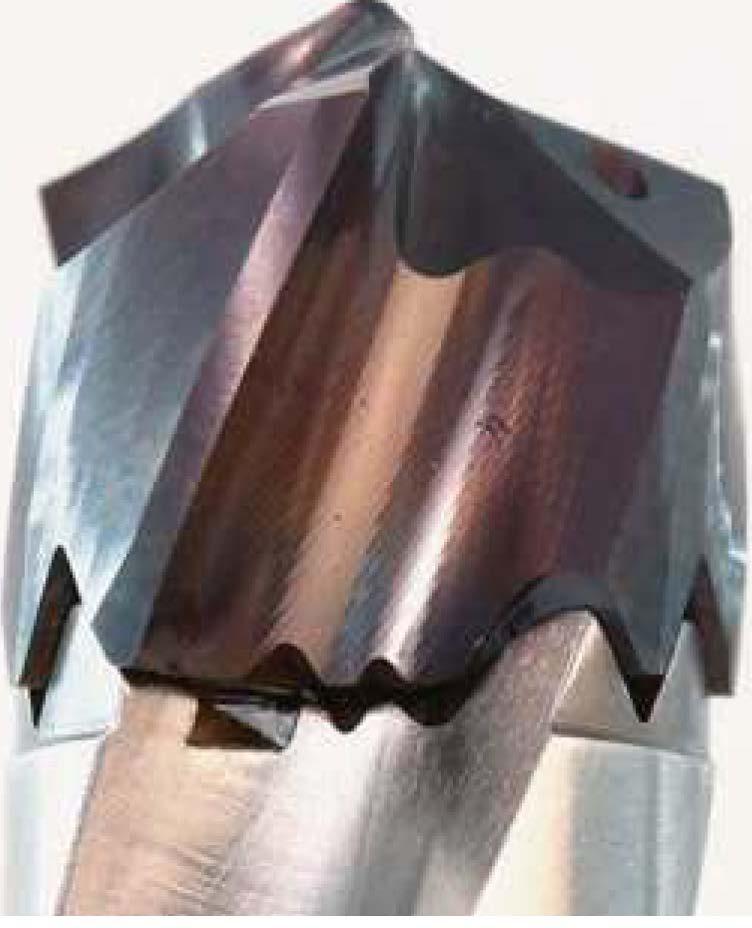

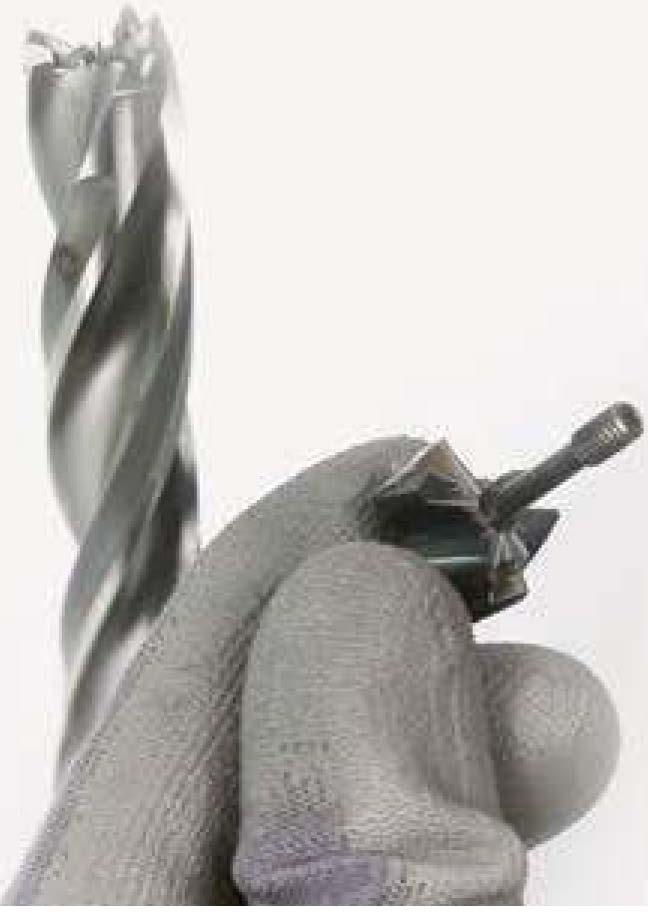

6 Työohjeet, TTD-Tritan vaihtokärkiporat Työkalun kokoaminen 1. Kiristä lukitusruuvi Kiinnitä lukitusruuvi vaihtokärkeen ohut kierrepää edellä. Kierrä lukitusruuvia myötäpäivään kunnes se on kireällä. 2. Puhdista paineilmalla Puhdista pidike ja vaihtokärki paineilmaa käyttäen. 3. Kiinnitä vaihtokärki Kiinnitä vaihtokärki pidikkeeseen. Huom: Vaihtokärki toimitetaan lukitusruuvi kiinnitettynä. Jos lukitusruuvi irrotetaan, se voidaan kiinnittää vaihtokärkeen uudelleen. 4. Tarkista vaihtokärjen kiinnitys Tarkista että vaihtokärjen ja pidikkeen liitoskohdan urat ja hammastukset ovat kohdakkain. Pyöritä vaihtokärkeä, kunnes ne ovat kohdakkain. Esimerkkikuvat: Urat ja hammastukset ovat kohdakkain (vasen kuva) eivät ole kohdakkain (oikea kuva)

7 TORX -vääntimen kahva 2 Vaihtokärjen pidike TTS 3 TORX -avain 4 Vaihtokärki ja kiinnitysruuvi Kiristä kiinnitysuuvi ohjeen mukaiseen momenttiin Kiristä lukitusruuvi ohjeen mukaiseen momenttiin TORX -avainta käyttäen. Huom: Kiinnitysruuvin kiristysmomentti on ilmoitettu työkalun rungon alaosassa. Lopputulos: Kiinnitysruuvi on kiristetty ohjeen mukaiseen momenttiin ja vaihtokärki on turvallisesti kiinnitetty työkalun runkoon. Asennus on valmis. Tarvittavat osat: 1 TORX -avaimen kahva 2 Vaihtokärjen pidike TTS 3 TORX -avain Kiinnitysruuvin kiristysmomentti 5. Kiristä lukitusruuvia kunnes se lukittuu Pidä vaihtokärkeä pidikettä vasten siten, että ne pysyvät kohdakkain. Aseta TORX -avain lukitusruuvin kantaan pidikkeessä olevan reiän kautta. Kiristä lukitusruuvi TORX -avaimella kunnes ruuvi lukittuu. Diameter range Thread of replaceable [mm] head holder 12,00-13,99 M3 x 0,5 14,00-17,49 M3,5 x 0,6 17,50-19,49 M4x 0,7 19,50-24,49 M5x 0,8 24,50-28,49 M6x 1,0 TORX size T6 T7 TS T10 T15 Permissible transferable tightening torque [Nm] 0,40 0,70 1,30 2,00 3,10 28,50-32,49 M6x 1,0 T15 5,60

8 TTD-Tritan -vaihtokärkiporan sovellusesimerkkejä 3-leikkuinen TTD-Tritan -vaihtokärkipora takaa optimaalisen väännön, nopean teränvaihdon sekä tarkan ja suoran reiän. Vaihtokärki voidaan vaihtaa nopeasti ja luotettavasti, virheellinen asennus ei ole mahdollinen. Toimitukseen sisältyy TORX -väännin, jolla vaihtokärki kiinnitetään porarunkoon kiinnitysruuvia kiristämällä. Jäähdytys: Tarvittava leikkuunestepaine riippuu poraussyvyydestä : 3xD: 8 bar 5xD: 12 bar Maksimi sisäänmeno- ja ulostulokulma: Vinoilla pinnoilla porauksen alussa sekä ulostulossa syöttönopeutta on pienennettävä 50% Läpiporaus: Suosittelemme ettei läpiporauksessa porata vaihtokärjen mittaa pidemmälle. Säteittäinen poraustarkkuus: Max mm Max mm

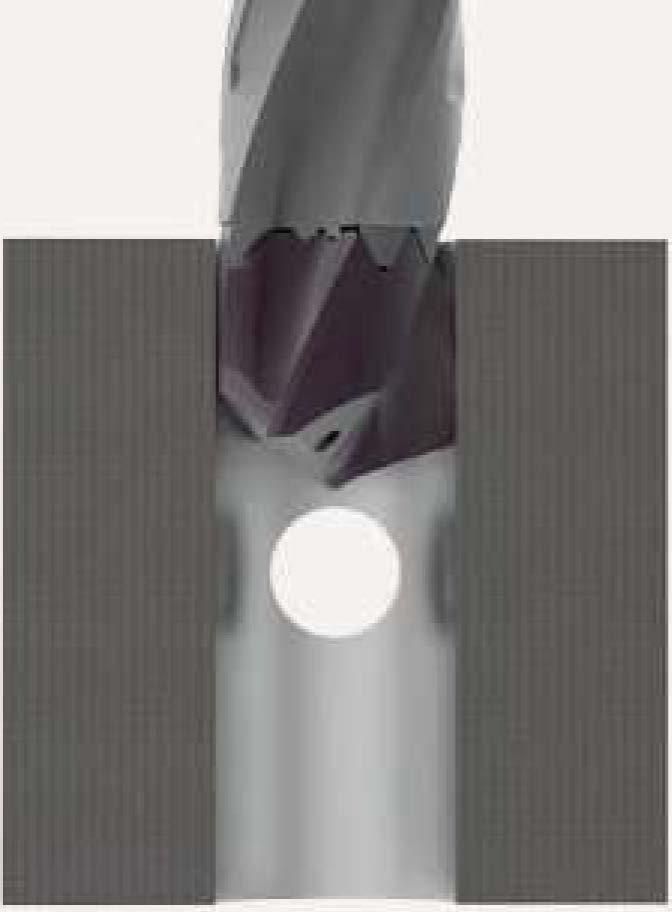

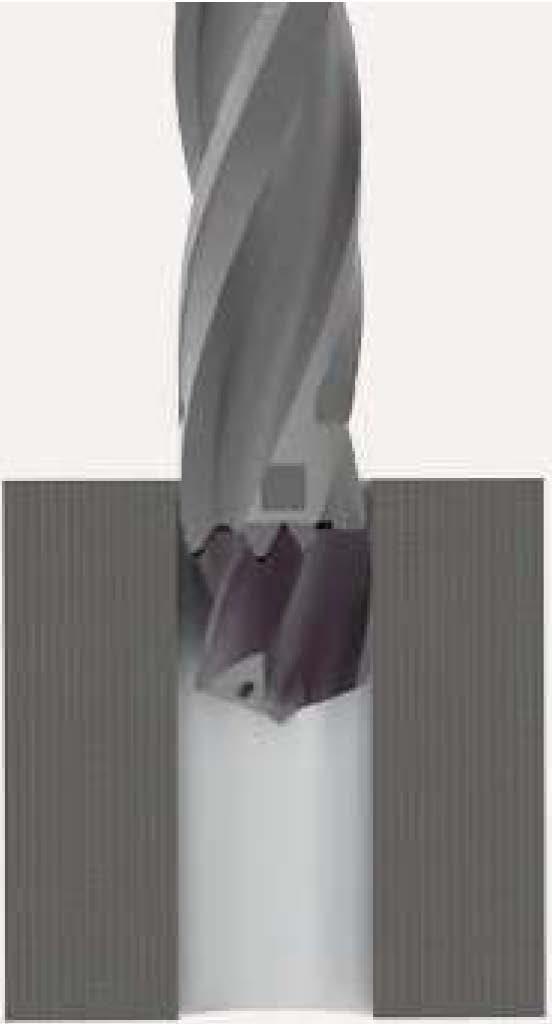

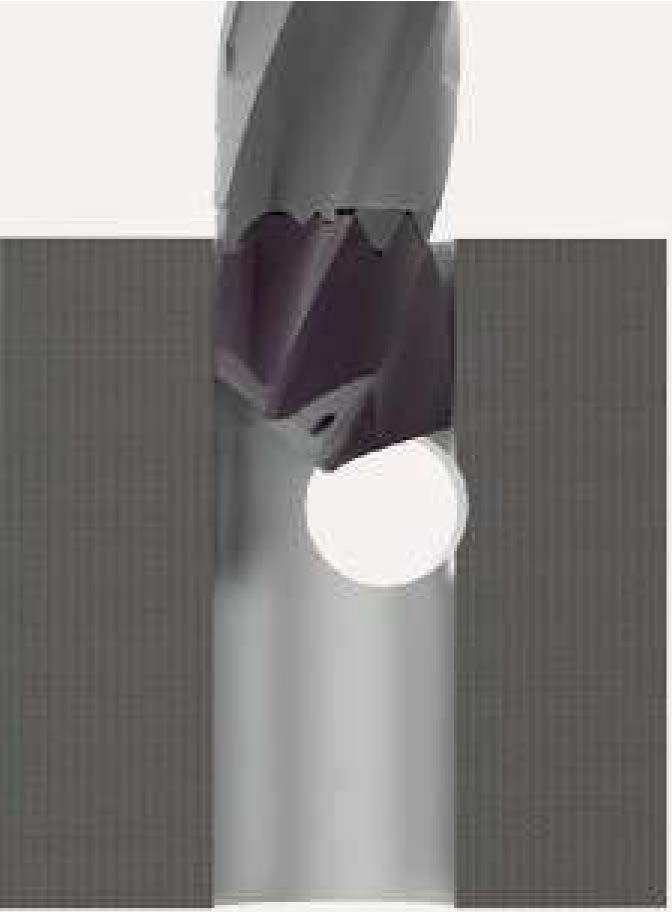

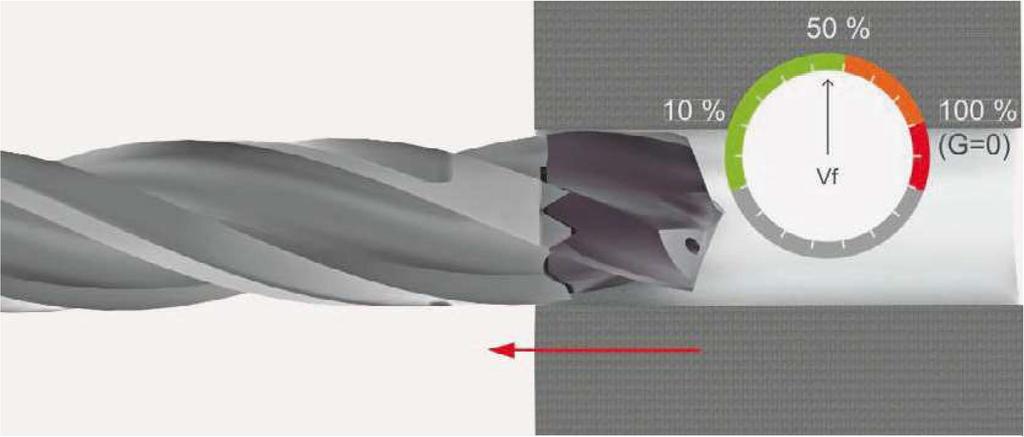

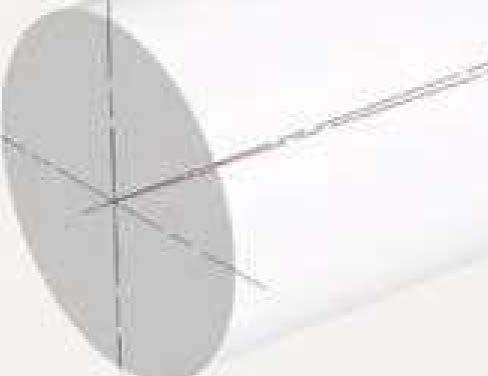

9 Ei pikasiirtoa terän nostossa: Terän vetäytymisessä suositellaan 5x syöttönopeuden suuruista nopeutta. Työstötilanteita: pora sivussa keskilinjalta, leikkuupinta kontaktissa pora sivussa keskilinjalta, leikkuupinta ei kontaktissa läpiporaus vastakkaisesta suunnasta, syöttönopeus 50% pora keskilinjalla ja pienempi kuin reiän halkaisija pora keskilinjalla ja reiän halkaisijan suruinen pora keskilinjalla ja suurempi kuin reiän halkaisija Mapal virallinen maahantuonti ja tekninen tuki:
