SUPER TT-, TT- JA HTT -LAATAT

Koko: px
Aloita esitys sivulta:

Download "SUPER TT-, TT- JA HTT -LAATAT"

Transkriptio

1 SUUNNITTELUOHJE SUPER TT-, TT- JA HTT -LAATAT

2 1 (33) SISÄLLYS 1. YLEISTÄ SUUNNITTELU VALMISTUS KIINNITYSTEN JA RIPUSTUSTEN YLEISOHJE...5 LIITTEET...6 LIITE 1A: SUPERTT-LAATAN POIKKILEIKKAUSMITAT...7 LIITE 1B: SUPER TT-LAATAN PAINOTAULUKOT...8 LIITE 1C: SUPERTT-LAATAN RIPOJEN REIÄT...9 LIITE 1D: SUPERTT- JA TT-LAATTOJEN KANNEN REIÄT...10 LIITE 1E: HTT-LAATTOJEN KANNEN REIÄT...11 LIITE 2A: SUPERTT R30 LAATTOJEN TAIPUMAKÄYRÄT...12 LIITE 2B: SUPERTT R60 LAATTOJEN TAIPUMAKÄYRÄT...14 LIITE 2C: SUPERTT R30 LAATTOJEN KUORMITUSKÄYRÄT...16 LIITE 2D: SUPER TT R60 LAATTOJEN KUORMITUSKÄYRÄT...19 LIITE 3A: TT-3000 LAATTOJEN POIKKILEIKKAUSMITAT...22 LIITE 3B: TT-3000 LAATTOJEN PAINOTAULUKOT...23 LIITE 4A: TT-3000/120 LAATTOJEN POIKKILEIKKAUSMITAT JA TAIPUMAKÄYRÄ...24 LIITE 4B: TT-3000/120 LAATTOJEN KUORMITUSKÄYRÄT...25 LIITE 5A: TT-3000/180 LAATTOJEN POIKKILEIKKAUSMITAT JA TAIPUMAKÄYRÄ...26 LIITE 5B: TT-3000/180 LAATTOJEN KUORMITUSKÄYRÄT...27 LIITE 6A: TT-3000/240 LAATTOJEN POIKKILEIKKAUSMITAT JA TAIPUMAKÄYRÄ...28 LIITE 6B: TT-3000/240 LAATTOJEN KUORMITUSKÄYRÄT...29 LIITE 7A: HTT-LAATAN MITTAPIIRUSTUS JA KÄYTTÖALUEET...30 LIITE 7B: HTT-LAATAN KUORMITUS- JA PAINOKÄYRÄT...31 LIITE 7C: HTT-LAATAN TYYPPIPIIRUSTUS LIITE 7D: HTT-LAATAN TYYPPIPIIRUSTUS

3 2 (33) 1. YLEISTÄ SuperTT-, TT- ja HTT -laattojen yleisimmät käyttökohteet ovat pitkiä jännevälejä vaativat teollisuus- ja varastorakennukset sekä julkisten rakennusten sekä liikerakennusten ylä- ja välipohjat. Runkorakenteiksi laattojen kanssa sopivat monenlaiset pilari-palkki -runkoratkaisut sekä kantavat seinät -runkoratkaisut. Muihin laattarakenteisiin verrattuna STT-, TT- ja HTT-laattojen avulla rakenteen oma paino, rakennuksen kokonaiskorkeus ja tilavuus saadaan pienemmäksi. Myös rei itysmahdollisuudet ovat paremmat. Leveän rivan ja liittovalun kanssa laattojen kantokyky saadaan riittämään suurillakin kuormilla.

4 3 (33) 2. SUUNNITTELU Poikkileikkauksen valinta suoritetaan kantokyvyn ja palonkestoluokan perusteella. Laatan leveyksinä on käytettävissä modulileveydet 24M (2400 mm), 30M (3000 mm) tai 36M (3600 mm) varustettuna ko. laattatyypin leveyden vaihteluvälillä. Laattojen leveydet pyritään valitsemaan niin, että erilaisia laattaleveyksiä kohteeseen tulisi mahdollisimman vähän (ideaalitilanteena kaikki laatat ovat yhtä leveitä). Laatan kantokykyä ja paloosastointiluokkaa kannen osalta voidaan parantaa liittovalulla kannen päälle, jolloin elementin yläpinta karhennetaan ja varustetaan liittoteräksillä. Runkoliitokset valitaan ja suunnitellaan Luja-Runkoliitokset -ohjeen mukaan. Suunnitelmia tarvitaan valmistusta varten seuraavasti: täydelliset tasopiirustukset kuormituksineen elementtiluettelot (A4) laattakohtaiset mittapiirustukset (suositellaan käytettäväksi Lujabetoni Oy:n määrittämiä mittapohjia) Samanlaisille laatoille annetaan sama tunnus, esim. juokseva numerointi ja reikäiset, eri kuormituksen omaavat sekä muuten erilaiset laatat erotellaan esimerkiksi lisäkirjaimella (TT-1A ) peruslaatasta. Lisäksi yläpinnan käsittely merkitään kuviin. Elementtitehtaalla suoritetaan laattojen rakenteellinen mitoitus annettujen lähtötietojen perusteella. Tehdyt raudoituspiirustukset laskelmineen toimitetaan rakennesuunnittelijalle yleensä sähköisesti rakennusvalvontaa ja työmaata varten sekä arkistoidaan elementtitehtaan sisäisen käytännön mukaisesti. Lujabetonin mittapiirustuspohjat ovat saatavissa yrityksen nettisivuilta (www.lujabetoni.fi).

5 4 (33) 3. VALMISTUS Valmistuksessa käytetään mittatarkkaa teräsmuottikalustoa ja valmistustoleranssit ovat Betonielementtien toleranssit Suomen Betonitieto Oy julkaisun mukaisia. Tartuntoja ja ripustuksia varten voidaan käyttää sisäkierrehylsyjä ja tartuntalevyjä eri pinnoissa, muottia lävistäviä osia ei käytetä ja punosten sijainti ripojen alapinnassa on otettava huomioon teräsosien sijoittelussa. Laatan kantta voidaan tarvittaessa rei ittää melko vapaasti ripojen vapaan välin (vähennettynä laatan vahvennusviisteillä) ollessa reiän maksimileveys, laatan kantavuus ja käsittely huomioiden. Kannen paksuus on vakiona 50 mm, paksumpaa kantta ja ripoihin tehtäviä reikiä on vältettävä ja varmistettava asia tarvittaessa elementtitehtaalta. Taulukko 1. TT- ja SuperTT- laattojen leveyden vaihteluvälit. Muotti Ripa Maksimi leveys (mm) TT-3000 TT300/ TT-3000 TT1000/ SuperTT Ripoja levennettäessä 120 mm:stä 180:een mm ja 240 mm:iin TT-laatan leveys kasvaa vielä levennyksen verran. Tarkempi mitoitus ja laskukaavat on esitetty TT-laattatyyppien poikkileikkauskuvissa.

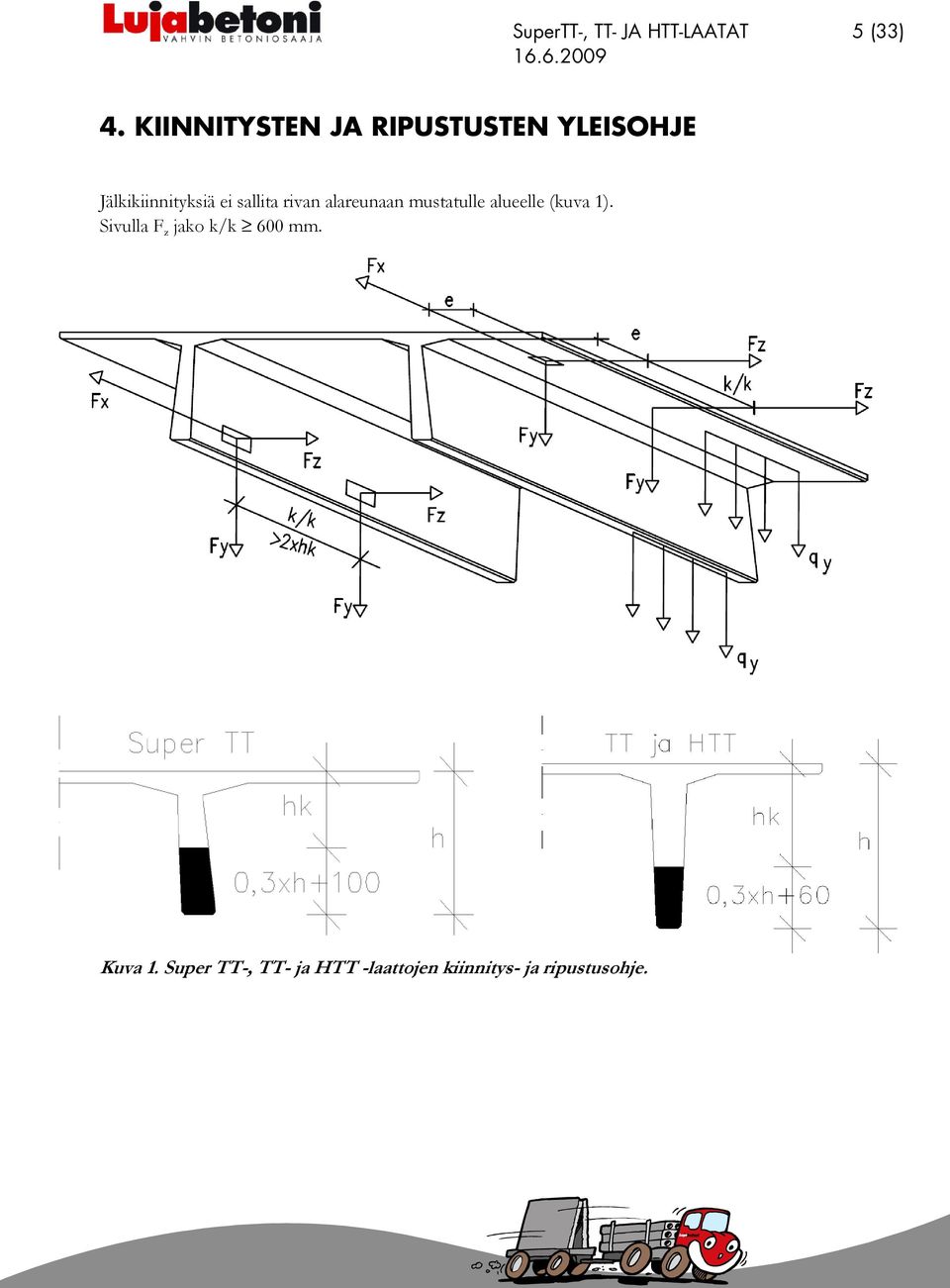

6 5 (33) 4. KIINNITYSTEN JA RIPUSTUSTEN YLEISOHJE Jälkikiinnityksiä ei sallita rivan alareunaan mustatulle alueelle (kuva 1). Sivulla F z jako k/k 600 mm. Kuva 1. Super TT-, TT- ja HTT -laattojen kiinnitys- ja ripustusohje.

7 6 (33) Taulukko 2. Super TT-, TT- ja HTT -laattoihin tarvittavien kiinnitysten ja ripustusten yleisohje. Kiinnitystapa tehtaalla valettu - kiinnityslevy - kierrehylsy - harjateräs jälkikiinnitys - läpipulttaus - kiila-ankkuri - ampunaula sallitut kiinnitysvoimat ilman lisäraudoitusta Yläpinta F x = 10 kn F y = 1 kn q y = 2 kn/m F z = 10 kn Laatan alapinta ja viisteet Rivan sivut ) + 1) + 1) F x = 25 kn F y = 5 kn q y = 5 kn/m Rivan alapinta + 2) F z = 10 kn, jos h k :n alueella (ks. kuva1.) F z = 4 kn, jos h k :n alueella. (ks. kuva1.) Ripustus saumasta F y = 1 kn q y = 1 kn/m Symbolien selitykset: + = kiinnitys on mahdollinen - = kiinnitys ei mahdollinen 1 ) rivan alaosaan ei kiinnityksiä 2) kiinnityslevyn leveys b ripa 30 mm LIITTEET Tekniset tiedot Kuormitus- ja painokäyrät Tyyppipiirustukset

8 7 (33) LIITE 1A: SUPERTT-LAATAN POIKKILEIKKAUSMITAT Valmistus- ja asennustoleranssit ovat Betonielementtien toleranssit 2003 julkaisun normaaliluokan (N) mukaisia. SuperTT-laattojen lyhenemää voidaan arvioida suhteessa 1 mm/pituus-m, josta 2/3 tapahtuu 1 2 kk aikana. SuperTT poikkileikkausmitat R30 STT H B R A Huom SuperTT poikkileikkausmitat R60 STT H B R A Huom

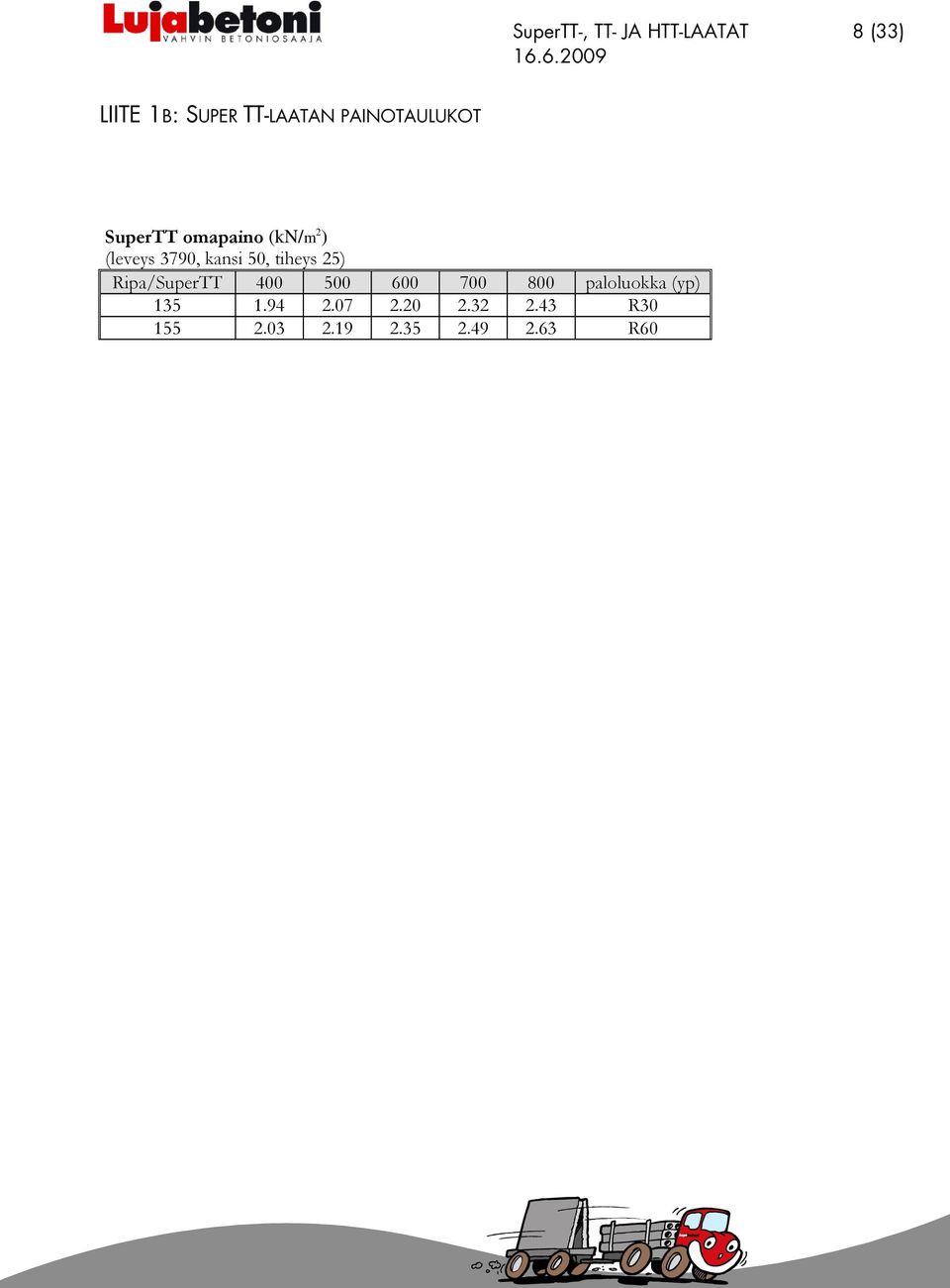

9 8 (33) LIITE 1B: SUPER TT-LAATAN PAINOTAULUKOT SuperTT omapaino (kn/m 2 ) (leveys 3790, kansi 50, tiheys 25) Ripa/SuperTT paloluokka (yp) R R60

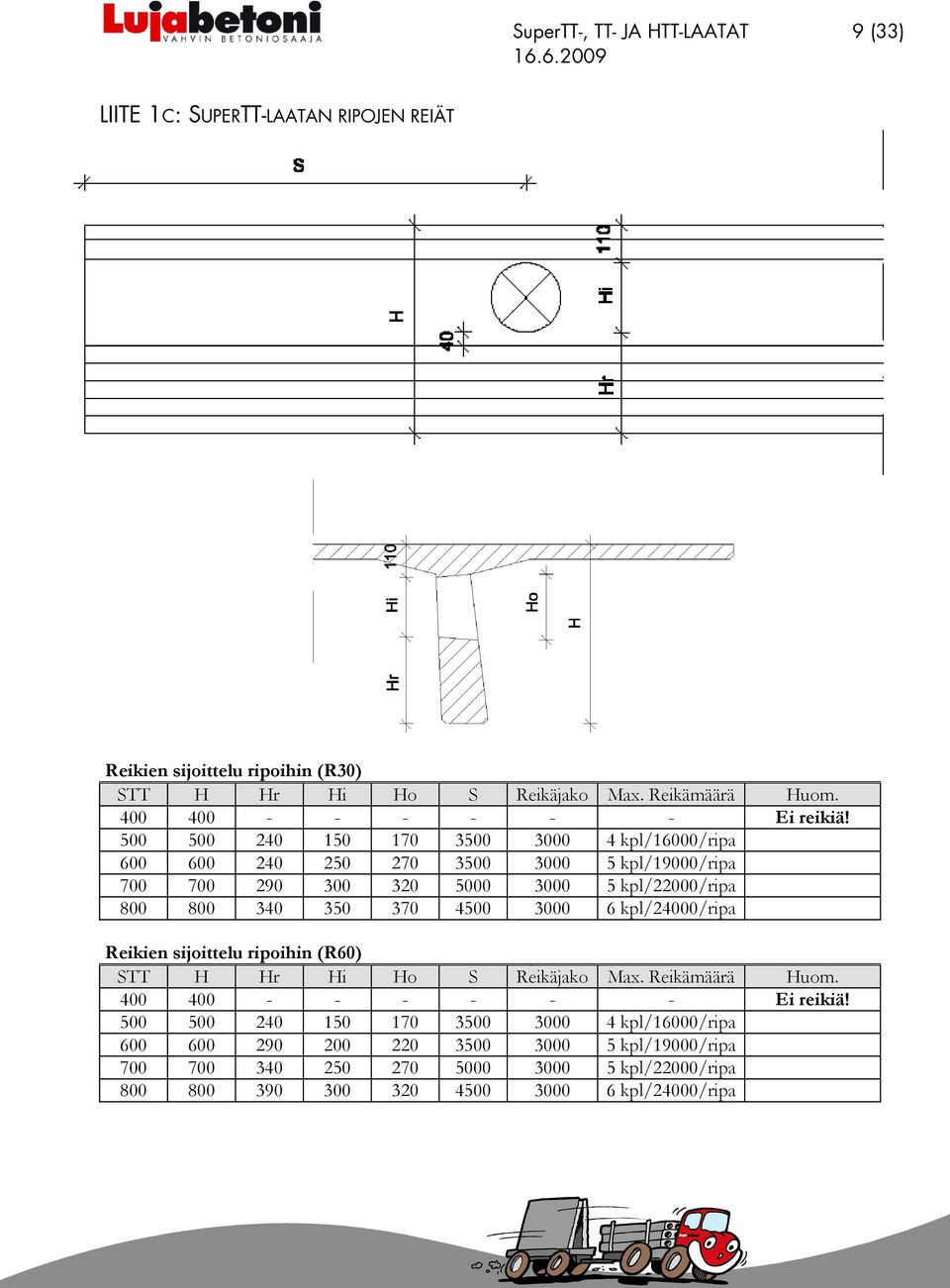

10 9 (33) LIITE 1C: SUPERTT-LAATAN RIPOJEN REIÄT Reikien sijoittelu ripoihin (R30) STT H Hr Hi Ho S Reikäjako Max. Reikämäärä Huom Ei reikiä! kpl/16000/ripa kpl/19000/ripa kpl/22000/ripa kpl/24000/ripa Reikien sijoittelu ripoihin (R60) STT H Hr Hi Ho S Reikäjako Max. Reikämäärä Huom Ei reikiä! kpl/16000/ripa kpl/19000/ripa kpl/22000/ripa kpl/24000/ripa

11 10 (33) LIITE 1D: SUPERTT- JA TT-LAATTOJEN KANNEN REIÄT Kanteen voidaan tehdä reikiä vapaasti kuvan mukaisella tavalla: Reikien leveys on rajoitettu ripaviisteisiin. Suorakulmaisten reikien käyttö suositeltavaa. Reiän suurin pituus ripojen välissä 2400 mm. Yhteen laskettu reikien pituus ripojen välissä saa olla korkeintaan kolmasosan laatan pituudesta. Laatan päähän tulee jäädä vähintään 600 mm kantavaa laattaa, kun reiän pituus 500 mm ja 2000 mm reiän pituuden ollessa >500 mm. Reikien heikentämä laatta tulisi mitoittaa erikseen pistekuormille ja ripustuksille. Alle 200 mm 2 reiät suositellaan tehtäväksi työmaalla. Reikiä voidaan tehdä yksi/ehjä poikkileikkaus. Esim. kattoikkunat ja savunpoistoluukut kannattaisi sijoittaa ripojen väliin, koska elementtien valmistus- ja mittatoleranssien takia reiät laattaosien reunoilla voivat porrastaa toisiinsa nähden.

12 11 (33) LIITE 1E: HTT-LAATTOJEN KANNEN REIÄT

13 12 (33) LIITE 2A: SUPERTT R30 LAATTOJEN TAIPUMAKÄYRÄT

14 13 (33)

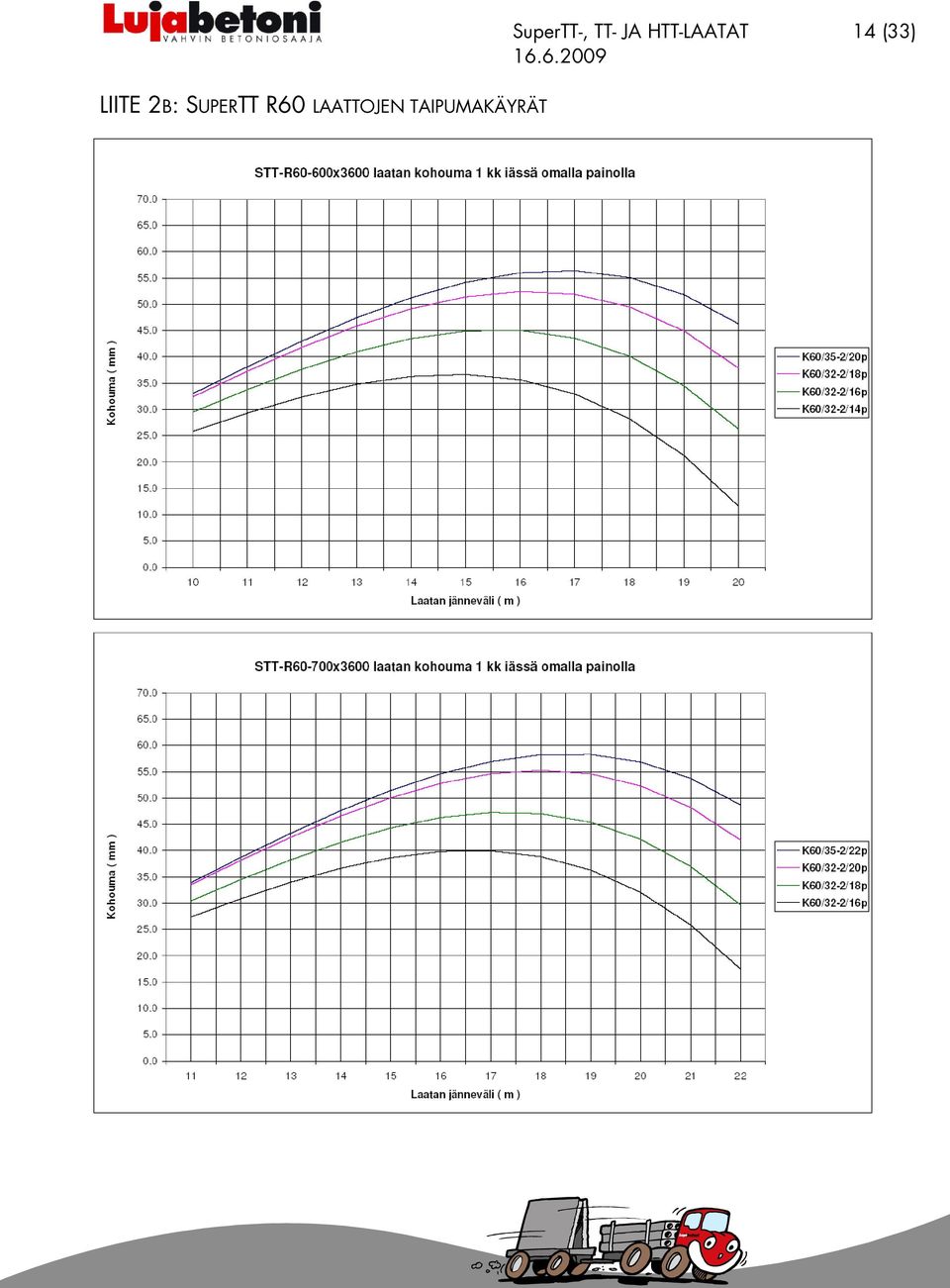

15 14 (33) LIITE 2B: SUPERTT R60 LAATTOJEN TAIPUMAKÄYRÄT

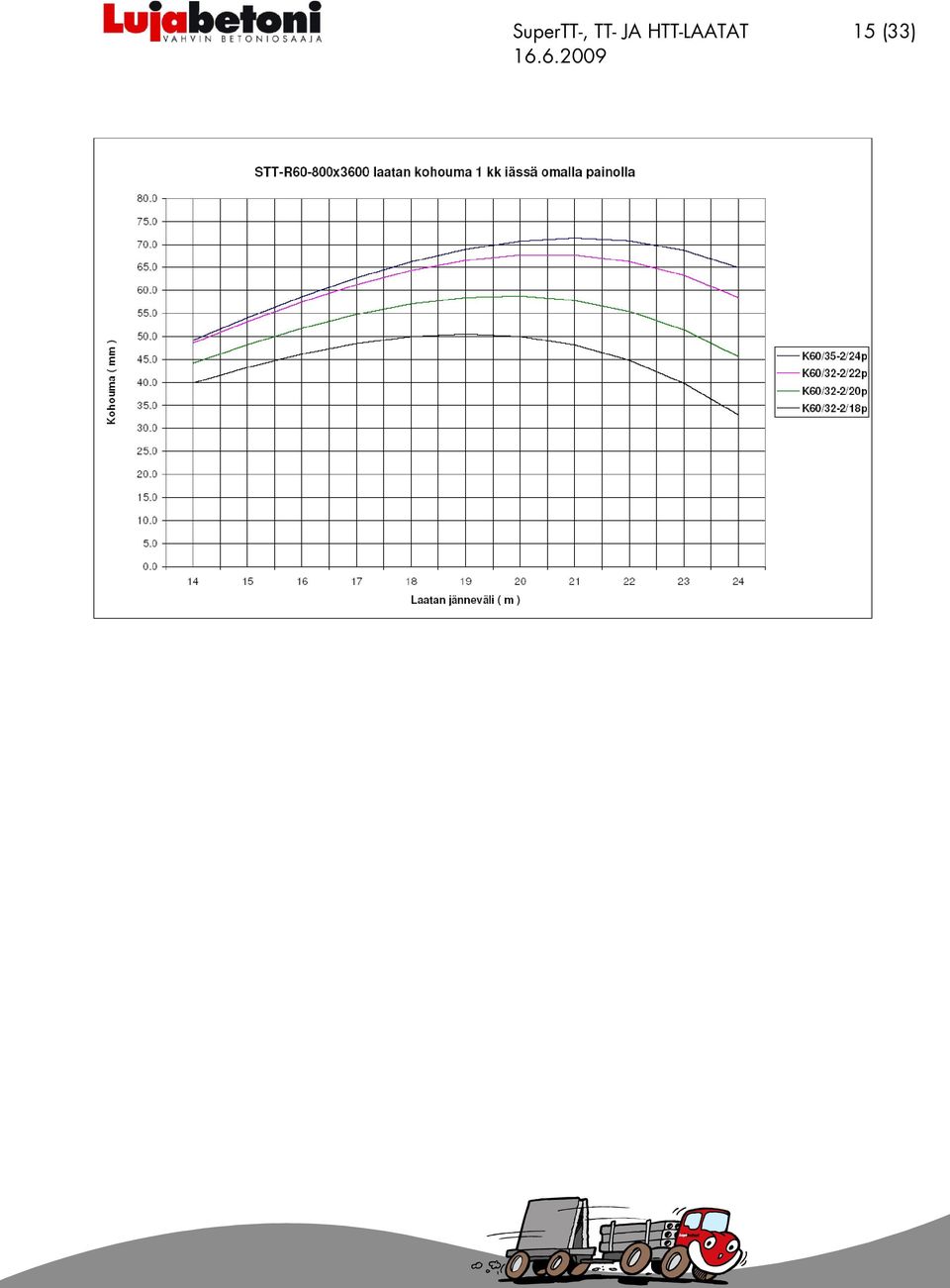

16 15 (33)

17 16 (33) LIITE 2C: SUPERTT R30 LAATTOJEN KUORMITUSKÄYRÄT

18 17 (33)

19 18 (33)

20 19 (33) LIITE 2D: SUPER TT R60 LAATTOJEN KUORMITUSKÄYRÄT

21 20 (33)

22 21 (33)

23 22 (33) LIITE 3A: TT-3000 LAATTOJEN POIKKILEIKKAUSMITAT Valmistus- ja asennustoleranssit julkaisun ovat Betonielementtien toleranssit 2003 julkaisun normaaliluokan (N) mukaisia. TT-laattojen lyhenemää voidaan arvioida suhteessa 1 mm/pituus-m, josta 2/3 tapahtuu 1 2 kk aikana.

24 23 (33) LIITE 3B: TT-3000 LAATTOJEN PAINOTAULUKOT TT-3000 omapaino leveys 2990, kansi 50, tiheys 25 Ripa/TT paloluokka (yp) R R R120

25 24 (33) LIITE 4A: TT-3000/120 LAATTOJEN POIKKILEIKKAUSMITAT JA TAIPUMAKÄYRÄ

26 25 (33) LIITE 4B: TT-3000/120 LAATTOJEN KUORMITUSKÄYRÄT

27 26 (33) LIITE 5A: TT-3000/180 LAATTOJEN POIKKILEIKKAUSMITAT JA TAIPUMAKÄYRÄ

28 27 (33) LIITE 5B: TT-3000/180 LAATTOJEN KUORMITUSKÄYRÄT

29 28 (33) LIITE 6A: TT-3000/240 LAATTOJEN POIKKILEIKKAUSMITAT JA TAIPUMAKÄYRÄ

30 29 (33) LIITE 6B: TT-3000/240 LAATTOJEN KUORMITUSKÄYRÄT

31 30 (33) LIITE 7A: HTT-LAATAN MITTAPIIRUSTUS JA KÄYTTÖALUEET Tyyppi h (mm) Ripa (mm) Käyttöalue (m) HTT HTT HTT HTT HTT

32 31 (33) LIITE 7B: HTT-LAATAN KUORMITUS- JA PAINOKÄYRÄT

33 32 (33) LIITE 7C: HTT-LAATAN TYYPPIPIIRUSTUS 1

34 33 (33) LIITE 7D: HTT-LAATAN TYYPPIPIIRUSTUS 2
