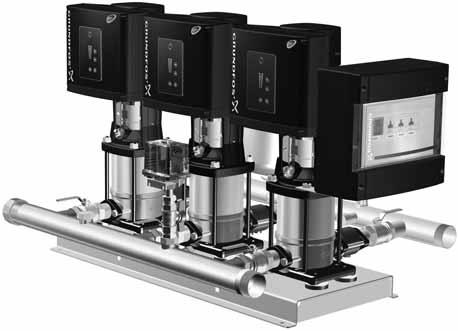

1 GRUNDFOS OJEET ydro Multi-E Asennus- ja käyttöohjeet

2 Suomi (FI) Suomi (FI) Asennus- ja käyttöohjeet Alkuperäisen englanninkielisen version käännös Nämä asennus- ja käyttöohjeet koskevat Grundfos ydro Multi-E -paineenkorotusjärjestelmiä. SISÄLLYSLUETTELO Sivu 1. Tässä julkaisussa käytettävät symbolit 1.1 Varoitukset vaaroista, joihin liittyy hengenvaara tai loukkaantumisvaara 1. Muut tärkeät merkinnät. Näiden ohjeiden kattavuus 3 3. Järjestelmän mitoitus 3 4. Kuvaus Yleiskuvaus 3 4. Toiminnot ydro Multi-E 3 5. Tunnistetiedot Tyyppikilpi 3 6. Tyyppikoodi 4 7. Käyttöolosuhteet Lämpötilat 5 7. Asennuskorkeus Suhteellinen ilmankosteus Suurin käyttöpaine Akselitiivisteen totutuskäyttö Pienin esipaine Suurin esipaine Minimivirtaama Käynnistys ja pysäytys Painesäiliö 6 8. Asennus Asennuspaikka 6 8. Mekaaninen asennus Sähköasennus Verkkoliitäntä Lisäsuojaus 8 9. Käyttöönotto ydro Multi-E järjestelmässä, jossa on positiivinen esipaine 8 9. ydro Multi-E järjestelmässä, jossa ei ole esipainetta 9 1. Käyttötavat Normaalikäyttö 1 1. Seis- tai maks.-käyttö Toimintatila sähkövirran katketessa Lisäasetukset Käyttöliittymät Ohjauspaneelin vakiomalli 1 1. Grundfos GO Remote Tiedonsiirto 1 1. Grundfos GO Remote -mobiilisovelluksen valikkorakenne Monen masterpumpun toiminto Yhdellä lähtöpuolen paineanturilla varustetut järjestelmät Kahdella tai useammalla lähtöpuolen paineanturilla varustetut järjestelmät Suojatoiminnot Kuivakäyntisuoja Väyläsignaali Asetusten prioriteetti Grundfos Eye Signaalireleet Digitaalinen tulo 19. Tietoliikenne Eristysvastus 19. Kunnossapito 19.1 Pumput 19. Moottorit 19.3 Kytkentäkaappi Sammutus Pakkassuojaus uoltopaketit Vianetsintä 5. Tekniset tiedot, ydro Multi-E yksivaihepumpuilla Käyttöjännite 1 5. Vuotovirta 1 6. Tekniset tiedot, ydro Multi-E kolmivaihepumpuilla Käyttöjännite 1 6. Vuotovirta 1 7. Tulot ja lähdöt 1 8. Muut tekniset tiedot 9. Äänenpainetaso 9.1 ydro Multi-E yksivaihepumpuilla 9. ydro Multi-E kolmivaihepumpuilla 3. ävittäminen Lue tämä asiakirja ennen asennusta. Asennuksessa ja käytössä on noudatettava paikallisia määräyksiä ja vakiintuneita käytäntöjä. 1. Tässä julkaisussa käytettävät symbolit 1.1 Varoitukset vaaroista, joihin liittyy hengenvaara tai loukkaantumisvaara VAARA Vaaratilanne, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos turvallisuusohjeita ei noudateta. VAROITUS Vaaratilanne, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos turvallisuusohjeita ei noudateta. UOMIO Vaaratilanne, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen, jos turvallisuusohjeita ei noudateta. Vaarasymboleihin VAARA, VAROITUS ja UOMIO liittyvän tekstin rakenne: UOMIOSANA Vaaran kuvaus Varoituksen laiminlyönnin seuraus. - Ohje vaaratilanteen välttämiseksi. 1. Muut tärkeät merkinnät Sininen tai harmaa ympyrä, jonka sisällä on graafinen symboli tarkoittaa sitä, että vaaratlianne on estettävä jollain toimenpiteellä. Punainen tai harmaa ympyrä, jossa on poikkiviiva tai musta graafinen symboli tarkoittaa, että toimintoa ei saa suorittaa tai se on keskeytettävä. Näiden ohjeiden laiminlyönti voi aiheuttaa toimintahäiriön tai laitevaurion.

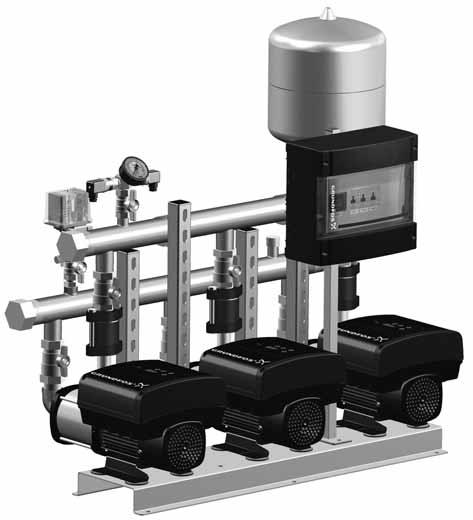

3 4.3 ydro Multi-E Työtä helpottavia vinkkejä.. Näiden ohjeiden kattavuus Nämä asennus- ja käyttöohjeet koskevat Grundfos ydro Multi-E -paineenkorotusjärjestelmiä. ydro Multi-E on tehtaalla valmiiksi koottujen, asennus- ja käyttövalmiiden paineenkorotusjärjestelmien mallisto. Suomi (FI) 3. Järjestelmän mitoitus Painesäiliö Kytkentäkaappi Järjestelmän, johon ydro Multi-E -pumppu asennetaan, on sovelluttava pumpun maksimipaineelle. 4. Kuvaus 4.1 Yleiskuvaus Grundfos ydro Multi-E -paineenkorotusjärjestelmät on suunniteltu puhtaan veden paineenkorotukseen kerrostaloissa, hotelleissa, sairaaloissa, kouluissa jne. ydro Multi-E:ssä käytetään Grundfos RE-, RIE-, ME-A- tai ME-I -pumppuja, jotka on varustettu taajuusmuuttajaohjatuilla 1- tai 3-vaiheisilla MGE-moottoreilla ja kytkentäkaapilla. Järjestelmä ylläpitää tasaista painetta säätämällä siihen kytkettyjen pumppujen nopeutta portaattomasti. Järjestelmä säätää tuottoa tarpeen mukaan käynnistämällä tai pysäyttämällä tarvittavan määrän pumppuja ja ohjaamalla niitä rinnakkain. Järjestelmä on koottu tehtaalla ja testattu ohjausparametreilla, jotka on kerrottu paineenkorotusjärjestelmän mukana toimitetussa pikaoppaassa. 4. Toiminnot ydro Multi-E -järjestelmässä on seuraavat toiminnot: monen masterpumpun toiminto vakiopaine kahdennettu anturi pysäytys pienellä virtaamalla pumppujen kaskadiohjaus automaattinen vaihto putken täyttö rajan ylityksen ilmoitustoiminto kaksi digitaalista tuloa kaksi digitaalista lähtöä kaksi analogista tuloa väylätiedonsiirto Grundfosin IM-moduuleilla lisätoimintona. Kuva 1 ydro Multi-E:n komponentit Kytkentäkaappi sisältää pääkytkimen ja virtakatkaisimet. 5. Tunnistetiedot 5.1 Tyyppikilpi Kuva Pumppu Painekytkin Model: Serial No Mains supply: 3 x IP lass: IP54 Weight: 83kg MADE IN GERMANY Takaiskuventtiili Painepuolen paineanturi Type: ydro Multi-E RIE 5-9 U A-A-A-A 3 pmax: 16 bar Q Nom / Max: 14 / m /h Liq. temp.: 5-6º Nom / Max: 68 / 93 m QR code DK Bjerringbro - Denmark ydro Multi-E:n tyyppikilpi Nro Kuvaus 1 Tyyppikoodi Malli 3 Sarjanumero 4 Käyttöjännite 5 Suurin käyttöpaine, bar 6 Nesteen lämpötila 7 Kotelointiluokka 8 Paino kg 9 Alkuperämaa 1 Yrityksen logo 11 Maksimivirtaama, m 3 /h 1 Nimellisnostokorkeus metreinä 13 yväksyntä 14 yväksyntä 15 QR-koodi (ruutukoodi) Sulkuventtiili Painemittari TM TM

4 Suomi (FI) 6. Tyyppikoodi Esimerkki ydro Multi -E RIE 15-3 U7 A- A- A- A- ABDEF Nimi Järjestelmän tyyppi E: Kaikki pumput, joissa on E-moottori Pääpumppujen määrä Pumpputyyppi Jännitekoodi U1:3 x , N, PE, 5/6 z (3-vaiheinen järjestelmä ja 1-vaiheiset pumput) U:3 x , PE, 5/6 z U7:1 x - 4, PE, 5/6 z U8:1 x - 4, N, PE, 5/6 z UX:SU-versio (erikoisjännite) Rakenne A: Järjestelmä, johon on asennettu kytkentäkaappi B: Järjestelmä, jossa on seinään asennettu kytkentäkaappi ja 5 m virtakaapeli : Järjestelmä, jossa kytkentäkaappi on asennettu vasemmalle puolelle. Käynnistystapa A: E, taajuusmuuttaja, VFD Materiaaliyhdistelmä A: Jakotukki, pohjalaatta ja vakioventtiilit ruostumatonta terästä B: Jakotukki, pohjalaatta ja venttiilit ruostumatonta terästä : Jakotukki, pohjalaatta ja vakioventtiilit kuumasinkittyä terästä (vain ME-A-pumput) G: Jakotukki, pohjalaatta ja vakioventtiilit kuumasinkittyä terästä P: Jakotukki ruostumatonta terästä, pohjalaatta ja vakioventtiilit kuumasinkittyä terästä Käyttövesihyväksynnät A: AS-hyväksytyt komponentit B: Belgaqua-hyväksytyt komponentit D: DVGW-hyväksytyt komponentit K: KIWA-hyväksytyt komponentit N: NFS-hyväksytyt komponentit V: WRAS-hyväksytyt komponentit W: WRAS-hyväksytty järjestelmä Y: Ei erityisiä hyväksyntiä Valinnaiset ominaisuudet A: Vakiohydrauliikka B: Ei kahdennettua painepuolen paineanturia : Painepuolen paineanturi jokaisessa pumpussa D: Anturi kuivakäyntisuojana E: Ei kuivakäyntisuojaa F: Pintakytkin kuivakäyntisuojana G: IM-moduuli toimitussisällössä K: Ei imujakotukkia L: Takaiskuventtiilit tulopuolella S: SU-versio U: Alimitoitettu moottori X: Yli neljä vaihtoehtoa 4

5 7. Käyttöolosuhteet 7.1 Lämpötilat Ympäristön lämpötila varastoinnin ja kuljetuksen aikana Pienin sallittu lämpötila -3 Suurin sallittu lämpötila Ympäristölämpötila käytön aikana Pienin sallittu lämpötila - Suurin sallittu lämpötila +5. Moottoreita voidaan käyttää nimellisantoteholla (P) 5 :n lämpötilassa, mutta jatkuva käyttö korkeissa lämpötiloissa lyhentää tuotteen odotettua käyttöikää. Jos moottorin käyttöympäristön lämpötila on 5-6, on valittava ylimitoitettu moottori. Kysy lisätietoja Grundfosilta Nesteen lämpötila Suhteellinen ilmankosteus Enintään 95 %. 7.4 Suurin käyttöpaine Katso järjestelmän tyyppikilpi. 7.5 Akselitiivisteen totutuskäyttö Pumpattava neste voitelee akselitiivisteen pinnat, joten akselitiiviste voi vuotaa hieman. Kun pumppu käynnistetään ensimmäisen kerran tai kun pumppuun on asennettu uusi akselitiiviste, pumppu vaatii tietyn totutuskäyttöjakson ennen kuin vuoto pienenee hyväksyttävälle tasolle. Tähän vaadittava aika riippuu käyttöolosuhteista, ts. aina käyttöolosuhteiden muuttuessa alkaa uusi totutuskäyttöjakso. Normaaliolosuhteissa vuotava neste haihtuu pois. Siksi vuotoa ei havaita. 7.6 Pienin esipaine Suomi (FI) 7. Asennuskorkeus Moottoreita ei saa asentaa yli metriä merenpinnan yläpuolelle. f Asennuskorkeus on asennuspaikan korkeus merenpinnasta. Jos asennuskorkeus on enintään 1 metriä merenpinnasta, moottoreita voidaan käyttää täydellä kuormituksella. Jos moottori asennetaan yli 1 metrin korkeudelle merenpinnasta, moottoria ei saa kuormittaa täydellä kuormalla. Korkeudesta johtuen ilman tiheys on pienempi eikä moottoria voida jäähdyttää yhtä tehokkaasti. Katso kuva 3. P [%] Kuva Korkeus [m] Moottorin antotehon (P) heikkeneminen suhteessa korkeuteen merenpinnan yläpuolella TM Kuva 4 Pb pb NPS v Pienimmän esipaineen laskentaparametrit Pienin esipaine "" metreinä vesipatsasta, jolla vältetään pumppujen kavitointi, voidaan laskea seuraavasti: ydro Multi-E ME-pumpuilla = pb x 1, - NPS - f - v - s pb = Ilmanpaine baareina. Ilmanpaineeksi voidaan asettaa 1 baari. Suljetuissa järjestelmissä p b ilmaisee järjestelmäpaineen baareina. NPS = Positiivinen imukorkeus metreinä vesipatsasta. NPS-arvo luetaan NPS-käyrästä yksittäisen pumpun suurimmalla tuotolla. f = Virtaushäviö imujakotukissa metreinä vesipatsasta yksittäisen pumpun suurimmalla tuotolla. uomautus: Jos pumpun tulopuolelle on asennettu takaiskuventtiili, venttiilin virtaushäviö on lisättävä. Katso valmistajan tiedot. v = öyrynpaine metreinä vesipatsasta. s = Turvamarginaali = vähintään,5 metriä vesipatsasta. ME-pumpuilla varustetut ydro Multi-E -järjestelmät vaativat aina positiivisen esipaineen käynnistyksen ja käytön aikana. Joillakin alueilla paineenkorotusjärjestelmä on saatavana matalalla imujakotukilla varustettuna, jolloin se soveltuu paremmin imukorkeuskäyttöön. Kysy lisätietoja Grundfosilta. TM

6 Suomi (FI) Esimerkki pb = 1 baari. Pumpputyyppi = RE 15, 5 z. Virtaama = 15 m 3 /h NPS (sivulta 448) = 1, metriä vesipatsasta. f = 3, metriä vesipatsasta. Nesteen lämpötila = +6. v (sivulta 449) =,1 metriä vesipatsasta. = pb x 1, - NPS - f - v - s [metriä vesipatsasta]. = 1 x 1, - 1, - 3, -,1 -,5 =,8 metriä vesipatsasta. Tämä tarkoittaa, että jokainen pumppu voi toimia imunostokorkeudella, joka on enintään,8 metriä vesipatsasta. Paine laskettuna baareina:,8 x,981 =,7. Paine laskettuna kilopascaleina:,8 x 9,81 = 7, Suurin esipaine Suurin esipaine ei saa olla yli 8 baaria. Todellisen esipaineen ja suljettua venttiiliä vasten toimivan pumpun paineen summan on kuitenkin aina oltava suurinta sallittua käyttöpainetta pienempi. 7.8 Minimivirtaama Ylikuumenemisriskin takia pumppuja ei saa käyttää pienemmällä tuotolla kuin 1 % yhden pumpun nimellisvirtaamasta. Pumput eivät saa käydä suljettua painepuolen venttiiliä vasten. 8. Asennus 8.1 Asennuspaikka Varmista moottorin ja elektronisten osien asianmukainen jäähdytys seuraavasti: Sijoita ydro Multi-E siten, että jäähdytys on riittävä. Pidä moottorin jäähdytysrivat ja tuulettimen siivet puhtaina. ydro Multi-E ei sovellu ulkoasennukseen. Paineenkorotusjärjestelmän edessä ja molemmilla sivuilla on oltava 1 metri vapaata tilaa. 8. Mekaaninen asennus Pumppujen pohjalaatassa olevat nuolet ilmaisevat nesteen virtaussuunnan pumpun läpi. Paineenkorotusjärjestelmään kytkettävien putkien on oltava oikean kokoisia. Jotta resonanssit voidaan välttää, tulo- ja lähtöputkiin on asennettava joustavat liitokset. Katso kuva 5. Kytke putket paineenkorotusjärjestelmän jakotukkeihin. Jakotukin yhdessä päässä on toimitettaessa sulkutulppa. Jos kyseistä päätä käytetään, irrota kierretulppa, levitä tiivistemassaa jakotukin vapaaksi jäävään päähän ja sulje se samalla kierretulpalla. Asenna laipallisiin jakotukkeihin tiivisteellä varustettu sokea laippa. Kiristä paineenkorotusjärjestelmän liitännät ennen käyttöönottoa. Jos paineenkorotusjärjestelmä asennetaan kerrostaloon tai ensimmäinen kuluttava laite on lähellä paineenkorotusjärjestelmää, tulo- ja lähtöputkiin on suositeltavaa asentaa putkenkannattimet, mikä estää putkiston kautta siirtyvät värähtelyt. Katso kuva 5. Sijoita paineenkorotusjärjestelmä vaakasuoralle ja lujalle alustalle, esim. betonilattialle tai -perustukselle. Jos paineenkorotusjärjestelmään ei asenneta tärinänvaimentimia, se on kiinnitettävä pulteilla lattiaan tai perustukseen. Putket on kiinnitettävä rakennuksen rakenteisiin, jotta ne eivät pääse liikkumaan tai vääntymään. 7.9 Käynnistys ja pysäytys Järjestelmää ei saa pysäyttää ja käynnistää virtakatkaisimella enempää kuin neljä kertaa tunnissa. Kun järjestelmä käynnistetään virtakatkaisimella, se käynnistyy noin 5 sekunnin kuluttua. 7.1 Painesäiliö Painesäiliön esitäyttöpaineeksi on asetettava,7 x asetuspiste. Jos asetuspistettä muutetaan, painesäiliön esitäyttöpainetta on muutettava vastaavasti, jotta optimaalinen toiminta voidaan taata. 1 1 TM Mittaa esitäyttöpaine järjestelmän ollessa paineeton. Kuva 5 Esimerkki asennuksesta joustavilla liitoksilla ja putkenkannattimilla Suosittelemme esitäyttöön typpikaasua. Nro Kuvaus 1 Joustava liitos Putkenkannattimet Kuvassa 5 näkyvät joustavat liitokset ja putkenkannattimet eivät sisälly paineenkorotusjärjestelmän vakiotoimitukseen. 6

7 8.3 Sähköasennus Sähköliitäntä on tehtävä paikallisten vaatimusten mukaisesti. Varmista, että verkkojännite ja -taajuus vastaavat arvokilvessä olevia tietoja. VAARA Sähköisku Kuolema tai vakava loukkaantuminen - Katkaise sähkövirta ja odota vähintään viisi minuuttia ennen liitäntöjen tekemistä kytkentäkaappiin tai -koteloihin. Varmista, ettei sähkövirtaa voida epähuomiossa kytkeä päälle. - Kytke moottori suojamaajohtimeen ja suojaa se epäsuoraa kosketusta vastaan paikallisten määräysten mukaisesti. 8.4 Verkkoliitäntä Varmista, että verkkojännite ja -taajuus vastaavat tyyppikilvessä olevia tietoja. Jos paineenkorotusjärjestelmän virtalähteenä on IT-verkko, käytä tarkoitukseen sopivaa IT-verkon moottoria. Ota yhteys Grundfosiin. Kytkentäkaapissa olevien johtimien on oltava mahdollisimman lyhyet. Poikkeuksena on suojamaajohdin, jonka on oltava niin pitkä, että se irtoaa viimeisenä, jos kaapeli vedetään vahingossa ulos sisäänviennistään. Katso suurin sallittu sulakekoko kohdasta 5.1 Käyttöjännite. Suomi (FI) Jos virtakaapeli on vaurioitunut, sen saa vaihtaa ainoastaan valmistaja, sen valtuuttama huoltoliike tai vastaava pätevä henkilö. Käyttäjä tai asentaja vastaa asennuksen asianmukaisesta maadoituksesta ja suojauksesta paikallisten määräysten mukaisesti. Vain pätevä sähköasentaja saa tehdä sähkötöitä. Paineenkorotusjärjestelmän on oltava kiinteästi ja pysyvästi asennettu. Paineenkorotusjärjestelmä on lisäksi kytkettävä kiinteästi sähköverkkoon. Maadoitusliitäntä on tehtävä kaksoisjohtimilla. Jos järjestelmään ei voi asentaa verkkojännitteen katkaisulaitetta vähintään,6 m käyttötason (maanpinta) yläpuolelle standardin EN 64-1 kappaleen mukaisesti, asenna järjestelmään standardin EN 64-1 kappaleen 5.3. mukainen ulkoinen verkkojännitteen katkaisulaite. Järjestelmässä on oltava kytkin, joka on lukittavissa OFF-asentoon (eristetty) Suojaus sähköiskuilta, epäsuora kosketus VAROITUS Sähköisku Kuolema tai vakava loukkaantuminen - Kytke moottori suojamaajohtimeen ja suojaa se epäsuoraa kosketusta vastaan paikallisten määräysten mukaisesti. Suojamaadoitusjohtimien värin on aina oltava kelta/vihreä (PE) tai kelta/vihreä/sininen (PEN). Suojaus verkkojännitteen jännitepiikeiltä Moottori on suojattu verkkojännitteen jännitepiikeiltä standardin EN mukaisesti. Moottorinsuoja Moottori ei tarvitse ulkoista moottorinsuojaa. Moottori on varustettu lämpösuojalla hidasta ylikuormitusta ja jumittumista vastaan. Kuva 6 Esimerkki ydro Multi-E:n verkkoliitännästä varustettuna sulakkeilla ja lisäsuojilla (koskee vain 1-vaiheisilla moottoreilla varustettuja järjestelmiä) Katso suurin sallittu sulakekoko kohdasta 6.1 Käyttöjännite. Kuva 7 ELB (GFI) Asennus rakennukseen ELB (GFI) Asennus rakennukseen Kytkentäkaappi Kytkentäkaappi Esimerkki ydro Multi-E:n verkkoliitännästä varustettuna sulakkeilla ja lisäsuojilla (koskee vain 3-vaiheisilla moottoreilla varustettuja järjestelmiä) TM TM

8 Suomi (FI) 8.5 Lisäsuojaus vaiheisilla moottoreilla varustetut järjestelmät Jos ydro Multi-E on kytketty sähköasennukseen, jossa lisäsuojana käytetään vikavirtasuojakytkintä (ELB/GFI), suojakytkimessä on oltava seuraava symboli: ELB (GFI) Vikavirtasuojakytkintä valittaessa on huomioitava asennuksen koko sähkölaitteiston kokonaisvuotovirta. Katso ydro Multi-E:n vuotovirta kohdasta 5. Vuotovirta vaiheisilla moottoreilla varustetut järjestelmät Jos ydro Multi-E on kytketty sähköasennukseen, jossa lisäsuojana käytetään vikavirtasuojakytkintä (ELB/GFI), kytkimen on oltava seuraavanlainen: Sen on pystyttävä käsittelemään vuotovirrat ja estämään nopeasykkeiset vuotovirrat. Sen on lauettava vaihtovirtavikavirtojen ja tasavirtakomponentteja sisältävien vikavirtojen, ts. sykkivien tasavirtojen ja normaalien tasavirtavikavirtojen ilmetessä. Näissä järjestelmissä on käytettävä vikavirtasuojakytkintä tyyppi B. Suojakytkimessä on oltava seuraavat symbolit: 9. Käyttöönotto Älä käynnistä pumppuja ennen kuin ne on täytetty nesteellä. 9.1 ydro Multi-E järjestelmässä, jossa on positiivinen esipaine Kun olet tehnyt mekaanisen ja sähköisen asennuksen kohdan 8. Asennus mukaisesti, toimi seuraavasti: 1. Tarkasta, että ydro Multi-E vastaa tilausta ja ettei mikään osa ole vahingoittunut.. Katkaise sähkövirta päävirtakytkimellä. 3. Kytke kaikkien pumppujen vikavirtasuojakytkimet pois päältä. 4. Tarkasta, että painesäiliön esitäyttöpaine on,7 x vaadittava lähtöpaine (asetuspiste). Mittaa esitäyttöpaine järjestelmän ollessa paineeton. 5. Kytke vesi- ja sähköliitännät järjestelmään. 6. Avaa lähtö- ja tulopuolen venttiilit. 7. Ilmaa kaikki pumput ilmausruuvien avulla. ELB (GFI) Vikavirtasuojakytkintä valittaessa on huomioitava asennuksen koko sähkölaitteiston kokonaisvuotovirta. Katso ydro Multi-E:n vuotovirta kohdasta 6. Vuotovirta. Suojaus vinokuormitusta vastaan Moottorit on kytkettävä virtalähteeseen, joka vastaa standardia IE , luokka. Tällöin moottori toimii oikein myös silloin, kun vaiheet ovat vinokuormitustilanteessa. Samalla varmistetaan komponenttien pitkä käyttöikä. Kuva 8 Ilmausruuvit ME-A/-I-pumpuilla varustettujen järjestelmien ilmausruuvien sijainti TM

9 Ilmausruuvit Ilmausruuvi Täyttöruuvi TM Suomi (FI) TM Kuva 9 R(I)E-pumpuilla varustettujen järjestelmien ilmausruuvien sijainti 8. Kytke sähkövirta päävirtakytkimellä. 9. Käynnistä pumppu 1 painamalla pumpun ohjauspaneelin käynnistys/pysäytys-painiketta. 1. Ilmaa pumppu 1 ilmausruuvin avulla. 11. Toista vaiheet 9 ja 1 järjestelmän muille pumpuille. 1. Aseta haluttu lähtöpaine. Jos lähtöpainetta muutetaan, myös painesäiliön esitäyttöpainetta on muutettava vastaavasti. 13. Tarkasta, että pumput käynnistyvät ja pysähtyvät sovittaen toimintansa vedentarpeen mukaan. ydro Multi-E on nyt automaattitilassa ja toimintavalmis. 9. ydro Multi-E järjestelmässä, jossa ei ole esipainetta Kuva 1 Ilmaus- ja täyttöruuvien sijainti 8. Kytke sähkövirta päävirtakytkimellä. 9. Käynnistä pumppu 1 painamalla pumpun ohjauspaneelin käynnistys/pysäytys-painiketta. 1. Ilmaa pumppu 1 ilmausruuvin avulla. 11. Avaa painepuolen venttiiliä hitaasti noin 5 %. 1. Toista vaiheet 9 ja 11 järjestelmän muille pumpuille. 13. Avaa hitaasti kaikki pumppujen painepuolen venttiilit. 14. Odota muutama minuutti. 15. Aseta haluttu lähtöpaine. Jos lähtöpainetta muutetaan, myös painesäiliön esitäyttöpainetta on muutettava vastaavasti. 16. Tarkasta, että pumput käynnistyvät ja pysähtyvät sovittaen toimintansa vedentarpeen mukaan. ydro Multi-E on nyt automaattitilassa ja toimintavalmis. ME-pumpuilla varustetut ydro Multi-E -järjestelmät vaativat positiivisen esipaineen käynnistyksen ja käytön aikana. Seuraava käyttöönottomenettely koskee siten vain RE- tai RIE-pumpuilla varustettuja ydro Multi-E -järjestelmiä. Kun olet suorittanut mekaanisen ja sähköisen asennuksen kohdan 8. Asennus mukaisesti, toimi seuraavasti: 1. Tarkasta, että ydro Multi-E vastaa tilausta ja ettei mikään osa ole vahingoittunut.. Katkaise sähkövirta päävirtakytkimellä. 3. Kytke kaikkien pumppujen vikavirtasuojakytkimet pois päältä. 4. Tarkasta, että painesäiliön esitäyttöpaine on,7 x vaadittava lähtöpaine (asetuspiste). Mittaa esitäyttöpaine järjestelmän ollessa paineeton. 5. Kytke vesi- ja sähköliitännät järjestelmään. 6. Avaa kaikki pumpun tulopuolen venttiilit. 7. Sulje kaikki pumpun painepuolen venttiilit ja ilmaa kaikki pumput ja tuloputki. 9

10 Suomi (FI) 1. Käyttötavat Käyttötavat tarkoittavat käyttöehtoja, jotka käyttäjä voi valita paineenkorotusjärjestelmälle. Mahdolliset käyttötavat: Seis Kaikki pumput pysäytettynä. Normaali (tehdasasetus) Yksi tai useampi pumppu käynnissä asetetun paineen ylläpitämiseksi. Maks. Kaikki pumput käyvät maksiminopeudella. Käyttötavat voidaan valita ohjauspaneelista Grundfos GO Remote -mobiilisovelluksella tai väylän kautta. 1.1 Normaalikäyttö 11. Käyttöliittymät VAROITUS Kuuma pinta Kuolema tai vakava loukkaantuminen - Käytä vain näytöllä olevia painikkeita, koska laite voi olla erittäin kuuma. Asetukset voidaan tehdä näillä käyttöliittymillä: Ohjauspaneelin vakiomalli. Katso kohta 11.1 Ohjauspaneelin vakiomalli. Grundfos GO Remote. Katso kohta 1. Grundfos GO Remote. Jos sähkövirta katkeaa, asetukset tallentuvat Ohjauspaneelin vakiomalli as set Q TM Kuva 11 ydro Multi-E normaalikäytössä, ts. vakiopainekäytössä 3 Vakiopainekäytössä ydro Multi-E sovittaa toimintansa halutun asetuspisteen mukaisesti. 1. Seis- tai maks.-käyttö Normaalin käyttötavan lisäksi voit valita käyttötavat "Seis" tai "Maks.". Katso esimerkki kuvasta 1. Stop Kuva 13 Ohjauspaneelin vakiomalli 4 5 TM Maks. Kuva 1 ydro Multi-E käyttötavalla "Maks." Maks.-käyttötapaa voidaan käyttää esimerkiksi pumpun ilmaamiseen ja käyttöönottoon. 1.3 Toimintatila sähkövirran katketessa Jos ydro Multi-E:n sähkövirta katkeaa, asetukset tallentuvat. ydro Multi-E käynnistyy samassa toimintatilassa, jossa se oli ennen virran katkeamista. 1.4 Lisäasetukset Lisäasetukset voidaan tehdä Grundfos GO Remote -mobiilisovelluksella. Katso kohta 1. Grundfos GO Remote. Q TM Nro Symboli Kuvaus Grundfos Eye 1 Yksittäisen pumpun käyttötavan ilmaisin. Lisätietoja on kohdassa 17. Grundfos Eye. - Asetuspisteen merkkivalot Asetuspisteen muuttaminen ja hälytysten ja varoitusten nollaus. Radioyhteyden muodostaminen Grundfos GO Remote -mobiilisovellukseen ja muihin samantyyppisiin tuotteisiin. Pumpun valmistelu käyttöön / pumpun käynnistys ja pysäytys. Käynnistys: Jos painiketta painetaan pumpun ollessa pysähtynyt, pumppu käynnistyy vain, jos muita ensisijaisia toimintoja ei ole otettu käyttöön. Katso kohta 16. Asetusten prioriteetti. Pysäytys: Jos painiketta painetaan pumpun käydessä, pumppu pysähtyy. Jos pumppu pysäytetään tällä painikkeella, painikkeen vieressä oleva Stop-teksti syttyy. 1

11 Asetuspisteen asetus Aseta haluttu asetuspiste painikkeilla tai. Asetus voidaan tehdä millä tahansa järjestelmän pumpulla, ja se koskee koko paineenkorotusjärjestelmää. Ohjauspaneelin merkkivalot ilmaisevat asetetun asetuspisteen. Pumppu vakiopainesäädöllä Seuraavan esimerkin pumpussa paineanturi antaa takaisinkytkentäsignaalin pumpulle. Jos anturi asennetaan pumppuun jälkikäteen, sen asetukset on tehtävä käsin, sillä pumppu ei tunnista anturia automaattisesti. Kuvassa 14 näkyy, että merkkivalot 5 ja 6 palavat ja ilmaisevat anturin halutun asetuspisteen 3 baaria. Anturin mittausalue on -6 baaria. Asetusalue vastaa anturin mittausaluetta. Asetus maksimikäyrälle: Pumppu vaihdetaan maksimikäyrälle (ylin valo vilkkuu) painamalla pitkään. Kun ylin merkkivalo palaa, paina 3 sekunnin ajan, kunnes merkkivalo alkaa vilkkua. Voit vaihtaa asetuksen takaisin painamalla pitkään, kunnes haluttu asetuspiste on näkyvissä. Esimerkki: Pumppu asetettuna maksimikäyrälle. Kuvassa 16 näkyy, että ylin merkkivalo vilkkuu. Se tarkoittaa maksimikäyrää. Suomi (FI) Kuva 14 Asetuspiste on 3 baaria, vakiopainesäätö Pumppu vakiokäyräsäädöllä Vakiokäyräsäädöllä pumpun tuotto on pumpun maksimi- ja minimikäyrän välissä. Katso kuva 15. bar 6 3 TM Kuva 16 Maksimikäyräkäyttö Asetus minimikäyrälle: Pumppu vaihdetaan minimikäyrälle painamalla pitkään (alin merkkivalo vilkkuu). Kun alin merkkivalo palaa, paina 3 sekunnin ajan, kunnes merkkivalo alkaa vilkkua. Voit vaihtaa asetuksen takaisin painamalla pitkään, kunnes haluttu asetuspiste on näkyvissä. Esimerkki: Pumppu asetettuna minimikäyrälle. Kuvassa 17 näkyy, että alin merkkivalo vilkkuu. Se tarkoittaa minimikäyrää. Q TM Q TM Kuva 17 Minimikäyräkäyttö Q TM Kuva 15 Pumppu vakiokäyräsäädöllä 11

12 Suomi (FI) Järjestelmän käynnistys ja pysäytys Käynnistä jokainen pumppu painamalla tai pitämällä painiketta painettuna, kunnes haluttu asetuspiste on näkyvissä. Pysäytä järjestelmä painamalla kussakin pumpussa. Jos pumppu pysäytetään tällä painikkeella, painikkeen vieressä oleva Stop-teksti syttyy. Kukin pumppu voidaan pysäyttää myös pitämällä painiketta painettuna, kunnes kaikki merkkivalot sammuvat. Jos pumppu on pysäytetty painamalla, se voidaan kytkeä päälle painamalla uudelleen. Jos pumppu on pysäytetty painamalla, se voidaan käynnistää uudelleen vain painamalla. Pumppu voidaan pysäyttää myös Grundfos GO Remote -mobiilisovelluksella tai digitaalisella tulolla, jonka asetus on "Ulkoinen pysäytys". Katso kohta 16. Asetusten prioriteetti Vikailmoitusten kuittaus Vikailmoituksen kuittaustavat: Digitaalisella tulolla, jos sen asetus on "älytyksen kuittaus". Paina jossakin pumpussa lyhyesti tai. Asetuspiste ei muutu. Vikailmoitusta ei voi kuitata painamalla tai, jos painikkeet on lukittu. Kytke virta pois päältä ja odota, että merkkivalot sammuvat. Kytke ulkoinen käynnistys/pysäytystulo pois päältä ja sitten takaisin päälle. Käytä Grundfos GO Remote -mobiilisovellusta. 1. Grundfos GO Remote Järjestelmä tukee langatonta tai infrapunatiedonsiirtoa Grundfos GO Remote -mobiilisovelluksen kanssa. Grundfos GO Remote -mobiilisovelluksella voidaan tehdä toimintojen asetukset. Lisäksi siitä näkee tilatiedot, tekniset tuotetiedot ja käytössä olevat toimintaparametrit. Grundfos GO Remote -mobiilisovelluksessa on kolme erilaista mobiilikäyttöliittymää (MI). Katso kuva 18. Kuva 18 Grundfos GO Remote -mobiilisovellus radio- tai infrapunayhteydessä pumpun kanssa Nro 1 3 Kuvaus Grundfos MI 1: Sisältää Apple ipod touch 4G:n ja Grundfosin kotelon. Grundfos MI : Lisämoduuli, jota voidaan käyttää Applen iphonen tai ipodin kanssa, jossa on 3-nastainen liitin sekä laitteilla, joissa on ios 5, tai uudempi, esim. neljännen sukupolven iphone tai ipod. Grundfos MI 4: Lisämoduuli, jota voidaan käyttää Applen iphonen tai ipodin kanssa, jossa Lightning-liitin, esim. viidennen sukupolven iphone tai ipod. (MI 4 -moduulin mukana voidaan toimittaa myös Apple ipod touch ja suojakotelo.) Grundfos MI 31: Erillinen moduuli, joka mahdollistaa radio- tai infrapunatiedonsiirron. Moduulia voidaan käyttää yhdessä Android- tai ios-pohjaisen älypuhelimen kanssa, jossa on Bluetooth-yhteys TM Tiedonsiirto Kun Grundfos GO Remote -mobiilisovellus on tiedonsiirtoyhteydessä pumpun kanssa, Grundfos Eye -ilmaisimen keskiosassa oleva merkkivalo vilkkuu vihreänä. Katso kohta 17. Grundfos Eye. Tiedonsiirron yhteysvaihtoehdot: radioyhteys infrapunayhteys Radioyhteys Radioyhteyden toimintasäde on korkeintaan 3 metriä. Yhteys otetaan käyttöön painamalla pumpun ohjauspaneelissa tai Infrapunayhteys Infrapunayhteyttä käytettäessä Grundfos GO Remote -mobiilisovelluksella varustettu laite suunnattava pumpun ohjauspaneelia kohti. 1

13 1. Grundfos GO Remote -mobiilisovelluksen valikkorakenne 1..1 Päävalikot Järjestelmän valikko tai toiminto Pumpun valikko tai toiminto Suomi (FI) Ohjauspaneeli Tila Asetukset Asetuspiste Käyttötapa Ohjaustapa Putken täyttötoiminto Painikkeet tuotteessa LiqTec Pysäytystoiminto Säädin Toiminta-alue Rampit Pumpun numero Radioyhteys Analoginen tulo 1 Analoginen tulo Digitaalinen tulo 1 Digitaalinen tulo Signaalirele 1 Signaalirele Raja 1 ylittynyt Raja ylittynyt Seisontalämmitys Moottorin laakerien valvonta uolto Päiväys ja aika Tallenna asetukset Siirrä asetukset Peru Pumpun nimi Yksikön konfigurointi älytykset ja varoitukset Assist Tuotetiedot 13

14 Suomi (FI) 13. Monen masterpumpun toiminto 13.1 Yhdellä lähtöpuolen paineanturilla varustetut järjestelmät Jotta järjestelmä voi tuottaa vakiopaineen, lähtöpuolen paineanturi on kytkettävä ja määritettävä ainakin yhteen pumppuun. Tällä anturitoiminnolla varustettu pumppu toimii masterpumppuna ja ohjaa järjestelmää. Jos masterpumppu kytkeytyy pois päältä tai pysähtyy hälytyksen seurauksena, myös muut järjestelmän pumput pysähtyvät. Jos masterpumpun hälytyksen aiheuttajaa ei voida poistaa, toinen pumppu voi toimia masterpumppuna. Kytke lähtöpuolen paineanturi johonkin muuhun pumppuun ja määritä asetukset Grundfos GO Remote -mobiilisovelluksella. Nyt järjestelmä voidaan käynnistää uudelleen. 13. Kahdella tai useammalla lähtöpuolen paineanturilla varustetut järjestelmät A B TM Jos yhteen tai useampaan järjestelmän pumppuun on määritetty lähtöpuolen paineanturi, ne voivat ohjata kaikkia toimintoja masterpumppuina. Oletusarvoisesti masterpumppuna toimii se pumppu, jonka numero on pienin. Tehtaalla masterpumppu on merkitty numerolla 1. Jos masterpumppu 1 kytkeytyy pois päältä tai pysähtyy hälytyksen seurauksena, jokin toinen masterpumppu alkaa automaattisesti ohjata järjestelmää. Kuva 19 Kytkentäpisteiden säätö Nro Kuvaus A Matalan paineen kytkentäpiste B Korkean paineen kytkentäpiste 14. Suojatoiminnot On tärkeää, että kaikki suojatoiminnot, kuten kuivakäyntisuoja tai digitaalisella tulolla havaittava ulkoinen käynnistys/pysäytys, on liitetty ja määritetty kaikkiin niihin pumppuihin, joissa on lähtöpuolen paineanturi. Jos käytössä on ulkoinen anturi, esimerkiksi rajan ylitystoiminnon tai asetuspisteen vaikutuksen anturi, se on kytkettävä kaikkiin painepuolen paineanturilla varustettuihin pumppuihin. Vaihtoehtoisesti lähtöpuolen paineanturilla varustettuun pumppuun voidaan asentaa lisäanturi Kuivakäyntisuoja ydro Multi-E on suojattava kuivakäyntiä vastaan. Kuivakäyntisuojauksen tyypit: tehdasasenteinen imujakotukin painekytkin. Katso kohta Painekytkin. vesisäiliöön asennettu pintakytkin. Katso kohta Pintakytkin Painekytkin ydro Multi-E -vakiomalliin on asennettu kuivakäyntisuojaksi säädettävä painekytkin. Painekytkin on asennettu imujakotukkiin. Jos esipaine on pienempi kuin alempi kytkentäpiste, järjestelmää ei voi käynnistää. Jos painekytkin on pysäyttänyt järjestelmän liian alhaisen esipaineen takia, esipaineen on noustava ylemmän kytkentäpisteen asetusta suuremmaksi ennen kuin järjestelmä voi käynnistyä uudelleen. Säädä tarvittaessa alempaa kytkentäpistettä kiertämällä ruuvia A. Säädä ylempi kytkentäpiste alempaa kytkentäpistettä suurempaan arvoon kiertämällä ruuvia B. Katso kuva 19. Älä aseta alempaa kytkentäpistettä minimiesipainetta pienempään arvoon. Katso kohta 7.6 Pienin esipaine. 14

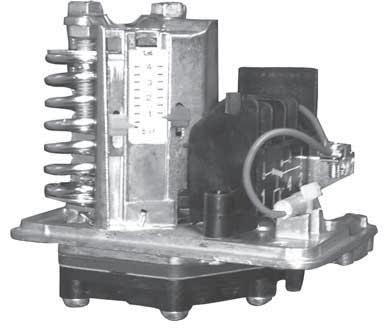

15 14.1. Pintakytkin Vaihtoehtoisesti järjestelmään voidaan asentaa pintakytkin tehtaalla tai jälkiasennuksena. Pintakytkin voi valvoa esimerkiksi imujakotukkiin kytketyn vesisäiliön pinnankorkeutta, ja se voidaan liittää yhteen digitaalisista tuloista. Katso kohta Laajennettu toimintomoduuli (FM 3). Lisäksi digitaalinen tulo on määritettävä Grundfos GO Remote -mobiilisovelluksella, jotta kuivakäynti voidaan havaita. Järjestelmä on käynnistettävä käsin, jos se on pysähtynyt kuivakäynnin seurauksena. Laajennettu toimintomoduuli (FM 3) Liitäntä Tyyppi Toiminto N 1 NO N NO Normaalisti suljettu kosketin Maa Normaalisti avoin kosketin Normaalisti suljettu kosketin Maa Normaalisti avoin kosketin Signaalirele 1 (LIVE tai SELV) Signaalirele (vain SELV) Suomi (FI) +4 V* +4 V* +4 V* O DI +4 V* +4 V* +4 V* +4 V* +4 V*/5 V* O DI +4 V* GND + +4 V*/5 V* V*/5 V* V* GND +4 V +4 V +5 V GND GDS TX GDS RX AI * Jos käytössä on ulkoinen virtalähde, siinä on oltava maadoitusliitäntä GND V* N 1 NO N NO GND DI4/O Pt1/1 Pt1/1 AO GND AI3 DI 1 LiqTec GND LiqTec 1 DI3/O1 4 AI1 DI V 6 GND A GENIbus A Y GENIbus Y B GENIbus B TM GND Maa 11 DI4/O Digitaalinen tulo/lähtö, konfiguroitavissa. Avokollektori: Enint. 4 V ohminen tai induktiivinen. 19 Pt1/1 Pt1/1-anturitulo 17 Pt1/1 Pt1/1-anturitulo 1 1 AO Analoginen lähtö: - ma / 4- ma -1 V 9 GND Maa 14 AI3 1 DI 1 LiqTec GND LiqTec 1 DI3/O1 4 AI1 DI1 Analoginen tulo: - ma / 4- ma -1 V Digitaalinen tulo, konfiguroitavissa LiqTec-anturitulo 1 (valkoinen johdin) Maa (ruskea ja musta johdin) LiqTec-anturitulo (sininen johdin) Digitaalinen tulo/lähtö, konfiguroitavissa. Avokollektori: Enint. 4 V ohminen tai induktiivinen. Analoginen tulo: - ma / 4- ma,5-3,5 V / -5 V / -1 V Digitaalinen tulo, konfiguroitavissa 5 +5 V Syöttö potentiometrille ja anturille 6 GND Maa A GENIbus, A GENIbus, A (+) Y GENIbus, Y GENIbus, GND B GENIbus, B GENIbus, B (-) 3 GND Maa V Syöttö 8 +4 V Syöttö 6 +5 V Syöttö potentiometrille ja anturille 3 GND Maa 5 GDS TX Grundfos Digital Sensor -lähtö 4 GDS RX Grundfos Digital Sensor -tulo 7 AI Analoginen tulo: - ma / 4- ma,5-3,5 V / -5 V / -1 V 15

16 Suomi (FI) 15. Väyläsignaali RS-485-tulo on tarkoitettu väylätiedonsiirtoon. Tietonsiirto tapahtuu Grundfosin GENIbus-protokollan mukaisesti, ja se mahdollistaa kytkemisen taloautomaatiojärjestelmään tai muuhun ulkoiseen ohjausjärjestelmään. Väyläsignaalilla voidaan asettaa pumpun toimintaparametrit, kuten asetuspiste ja käyttötapa. Samalla moottori voi antaa väylätiedonsiirron kautta tilatietoja tärkeistä parametreista, kuten ohjausparametrien todellisista arvoista, ottotehosta ja vikailmoituksista. Kysy lisätietoja Grundfosilta. Käytettäessä väylätiedonsiirtoa Grundfosin GO Remote -mobiilisovelluksella voidaan tehdä vähemmän asetuksia. 16. Asetusten prioriteetti Järjestelmä voidaan aina asettaa maksiminopeudelle tai pysäytettäväksi Grundfos GO Remote -mobiilisovelluksella. Jos vähintään kaksi toimintoa otetaan samanaikaisesti käyttöön, järjestelmä toimii sen asetuksen mukaisesti, jolla on korkein prioriteetti. Esimerkki: Jos järjestelmä on asetettu digitaalitulolla maksiminopeudelle, ainoa pumpun ohjauspaneelista tai Grundfos GO Remote -mobiilisovelluksella tehtävä moottorin asetus on "Manuaalinen" tai "Seis". Asetusten prioriteetti käy ilmi seuraavasta taulukosta: Prioriteetti Käy/seis-painike Pumpun ohjauspaneeli tai Grundfos GO Remote Digitaalinen tulo Väylätiedonsiirto 1 Seis Seis* 3 Manuaalinen 4 Maks. nopeus* 5 Seis 6 Seis 7 Maks. nopeus 8 Min. nopeus 9 Käynnistys 1 Maks. nopeus 11 Min. nopeus 1 Min. nopeus 13 Käynnistys 14 Käynnistys * Jos väylätiedonsiirto keskeytyy, järjestelmä palaa edelliseen käyttötapaan (esim. "Seis"), joka on valittu masterpumpun ohjauspaneelista tai Grundfos GO Remote -mobiilisovelluksella. 16

17 17. Grundfos Eye Pumppujen ohjauspaneeleissa oleva Grundfos Eye -tilailmaisin näyttää ydro Multi-E:n toimintatilan. Katso kuva, A. A TM Suomi (FI) Kuva Grundfos Eye Grundfos Eye Selitys Kuvaus Valot eivät pala. Virta on pois päältä. Moottori ei käy. Kaksi vastakkaista vihreää valoa pyörii moottorin pyörimissuuntaan vapaan pään puolelta katsottuna. Virta on päällä. Moottori käy. Kaksi vastakkaista vihreää merkkivaloa palaa jatkuvasti. Virta on päällä. Moottori ei käy. Yksi keltainen valo pyörii moottorin pyörimissuuntaan vapaan pään puolelta katsottuna. Varoitus. Moottori käy. Yksi keltainen merkkivalo palaa jatkuvasti. Varoitus. Moottori on pysähtynyt. Kaksi vastakkaista punaista merkkivaloa vilkkuu samanaikaisesti. Keskellä oleva vihreä valo vilkkuu nopeasti neljä kertaa. Keskellä oleva vihreä valo vilkkuu jatkuvasti. Keskellä oleva vihreä merkkivalo palaa jatkuvasti. älytys. Moottori on pysähtynyt. Kauko-ohjaus Grundfos GO Remote -mobiilisovelluksella radioyhteyden kautta. Moottori yrittää ottaa yhteyttä Grundfos GO Remote -mobiilisovellukseen. Moottori näkyy korostettuna Grundfos GO Remote -mobiilisovelluksessa, joten moottorin paikka löytyy helposti. Kun moottori on valittu Grundfos GO Remote -mobiilisovelluksen valikossa, keskellä oleva vihreä merkkivalo vilkkuu jatkuvasti. yväksy kauko-ohjaus ja tiedonsiirto Grundfos GO Remote -mobiilisovelluksen kautta painamalla pumpun ohjauspaneelissa. Kauko-ohjaus Grundfos GO Remote -mobiilisovelluksella radioyhteyden kautta. Moottori on yhteydessä Grundfos GO Remote -mobiilisovellukseen radioyhteydellä. Keskellä oleva vihreä valo vilkkuu nopeasti, kun Grundfos GO Remote -mobiilisovellus on yhteydessä moottorin kanssa. Tämä kestää muutaman sekunnin. Kauko-ohjaus Grundfos GO Remote -mobiilisovelluksella infrapunayhteyden kautta. Moottori vastaanottaa tietoja Grundfos GO Remote -mobiilisovelluksesta infrapunayhteydellä. 17

18 Suomi (FI) 18. Signaalireleet Moottorissa on kaksi lähtöä potentiaalivapaille signaaleille kahden sisäisen releen kautta. Signaalilähtöjen asetus voi olla "Käyttö", "Pumppu käynnissä", "Valmis", "älytys" ja "Varoitus". Kahden signaalireleen toiminnot näkyvät seuraavassa taulukossa: Aktivoitujen signaalireleiden koskettimien asento Kuvaus Grundfos Eye Käyttö Pumppu käynnissä Valmis älytys Varoitus Virta on pois päältä. Ei pala NO N NO N NO N NO N NO N Normaali, Min. tai Maks. Pumppu käy "Normaali"-tilassa. Vihreä, pyörii NO N NO N NO N NO N NO N Pumppu käy "Manuaalinen"-tilassa. Manuaalinen Vihreä, pyörii NO N NO N NO N NO N NO N Pumpun käyttötapa on "Seis". Seis Vihreä, palaa jatkuvasti NO N NO N NO N NO N NO N Normaali, Min. tai Maks. Varoitus, mutta pumppu käy. Keltainen, pyörii NO N NO N NO N NO N NO N Varoitus, mutta pumppu käy "Manuaalinen"-tilassa. Manuaalinen Keltainen, pyörii Varoitus, mutta pumppu on pysäytetty "Seis"-komennolla. NO N NO N NO N NO N NO N Seis Keltainen, palaa jatkuvasti NO N NO N NO N NO N NO N Normaali, Min. tai Maks. älytys, mutta pumppu käy. Punainen, pyörii NO N NO N NO N NO N NO N Varoitus, mutta pumppu käy "Manuaalinen"-tilassa. Manuaalinen Punainen, pyörii NO N NO N NO N NO N NO N älytys pysäyttänyt pumpun. Seis Punainen, vilkkuu 18 Käyttötapa NO N NO N NO N NO N NO N

19 19. Digitaalinen tulo ydro Multi-E:ssä on digitaalinen tulo ulkoisen vian ilmaisuun. Tulo on asetettu tehtaalla ilmoittamaan ulkoisesta viasta, ja se on suljettuna aktiivinen. Toimintakaavio: digitaalisen toiminnon tulo Digitaalinen toiminto (liittimet 1 ja 9) 1. Eristysvastus. Kunnossapito Älä mittaa moottorien käämitysten tai sisäisillä taajuusmuuttajilla varustettuja moottoreita sisältävien kokoonpanojen eristysvastusta suurjännitteisellä eristysvastusmittarilla, koska se voi vahingoittaa sisäistä elektroniikkaa. Suomi (FI) Jos digitaalinen tulo aktivoidaan yli 1 sekunnin ajaksi, ydro Multi-E pysähtyy "ulkoisen vian" takia. Digitaalista tuloa käytetään kuivakäyntisuojausta varten.. Tietoliikenne 1 s Järjestelmä voidaan liittää ulkoiseen verkkoon. Yhteys voidaan muodostaa GENIbus-pohjaisen verkon tai muuhun protokollaan perustuvan verkon kanssa. Järjestelmä muodostaa yhteyden IM-moduuleilla. Järjestelmä voi muodostaa tiedonsiirtoyhteyden erityyppisten verkkoratkaisujen kanssa. IM-moduuli on lisälaitteena toimiva tiedonsiirtomoduuli. IM-moduuli mahdollistaa tiedonsiirron pumpun ja ulkoisen järjestelmän välillä, esimerkiksi taloautomaatio- tai kaukovalvontajärjestelmän kanssa. Lisätietoja IM-moduuleista saat osoitteesta (Grundfos Product enter) tai ottamalla yhteyttä Grundfosiin. Q Q Normaalikäyttö Ulkoinen vika.1 Pumput Pumpun laakereita ja akselitiivistettä ei tarvitse huoltaa. Jos RE- tai RIE-pumput tyhjennetään pidemmäksi seisonta-ajaksi, irrota jokin kytkinsuojista ja ruiskuta pari tippaa silikoniöljyä akselille moottoriosan ja kytkimen väliin. Öljy estää akselitiivisteen liukupintoja tarttumasta toisiinsa.. Moottorit Pidä moottorin jäähdytysrivat ja tuulettimen siivet puhtaina, jotta moottorin ja elektroniikan jäähdytys pysyy riittävänä..3 Kytkentäkaappi Kytkentäkaappia ei tarvitse huoltaa. Pidä se puhtaana ja kuivana. 3. Sammutus VAARA Sähköisku Kuolema tai vakava loukkaantuminen - Ennen laitteelle suoritettavia töitä virran on oltava katkaistuna vähintään 5 minuuttia. Varmista, ettei sähkövirtaa voida epähuomiossa kytkeä päälle. Pysäytä järjestelmä kytkentäkaapissa olevalla pääkytkimellä. VAARA Sähköisku Kuolema tai vakava loukkaantuminen - Johtimet pääkytkimestä "ylävirtaan" ovat yhä jännitteisiä, joten älä kosketa niitä. Pysäytä pumppu kytkemällä sen virtakatkaisin pois päältä. 3.1 Pakkassuojaus Jos pumppuja ei käytetä pakkaskauden aikana, ne on tyhjennettävä vaurioiden estämiseksi. Tyhjennä pumppu löysäämällä moottoriosassa olevaa ilmausruuvia ja irrottamalla pohjassa oleva tyhjennystulppa. Älä kiristä ilmausruuvia tai kiinnitä tyhjennystulppaa ennen kuin järjestelmä otetaan uudelleen käyttöön. 3. uoltopaketit Katso huolto-oppaat Grundfos Product enteristä. 19

20 Suomi (FI) 4. Vianetsintä VAARA Sähköisku Kuolema tai vakava loukkaantuminen - Ennen laitteelle suoritettavia töitä virran on oltava katkaistuna vähintään 5 minuuttia. Varmista, ettei sähkövirtaa voida epähuomiossa kytkeä päälle. Vika Syy Korjaus 1. ydro Multi-E ei käy, kun se käynnistetään.. ydro Multi-E käynnistyy, mutta pysähtyy välittömästi. Käyttöpainetta ei saavuteta. 3. ydro Multi-E pysähtyy eikä käynnisty uudelleen. 4. ydro Multi-E:n veden tuotto on epävakaa (koskee vain hyvin pientä kulutusta). 5. Pumput käyvät, mutta eivät tuota vettä. 6. ydro Multi-E ei saavuta asetuspistettä. a) Todellinen paine on suurempi tai yhtä suuri kuin asetuspiste. Odota, kunnes paine on laskenut tai alenna painetta ydro Multi-E:n lähtöpuolella ja tarkasta, käynnistyykö paineenkorotusjärjestelmä. b) Katkos sähkönsyötössä. Kytke sähkönsyöttö. c) Vikavirtasuojakytkimet ovat lauenneet. Korjaa vika ja palauta vikavirtasuojakytkimet. d) Sisäinen moottorinsuoja on aktivoitunut. Ota yhteys Grundfosiin. e) Vikavirtasuojakytkin on viallinen. Vaihda vikavirtasuojakytkin. f) Moottori on viallinen. Korjaa tai vaihda moottori. g) Lähtöpuolen paineanturin vika. Lähtöpuolen paineanturi on viallinen. Vaihda lähtöpuolen paineanturi. Kaapelissa on katkos tai oikosulku. Korjaa tai vaihda kaapeli. a) Kuivakäynti tai ei esipainetta. Tarkasta veden tulo ydro Multi-E:hen. Kun esipaine on palannut, pumput käynnistyvät noin 15 sekunnin kuluttua. a) Lähtöpuolen paineanturin vika. Lähtöpuolen paineanturi on viallinen. Vaihda lähtöpuolen paineanturi. ydro Multi-E valvoo lähtöpuolen paineantureita, joiden lähtösignaalit ovat - ma tai 4- ma. Kaapelissa on katkos tai oikosulku. Korjaa tai vaihda kaapeli. b) Kytkentäkotelon vika. Pumpun 1 jännitesyöttö on katkennut. Kytke sähkönsyöttö. Kytkentäkotelo on viallinen. Vaihda pumpun 1 kytkentäkotelo. Ota yhteys Grundfosiin. a) Esipaine on liian alhainen. Tarkasta tuloputki ja mahdollinen imusihti. b) Tuloputki tai pumput ovat osittain tukkeutuneet Puhdista tuloputki tai pumput. epäpuhtauksien takia. c) Pumput imevät ilmaa. Tarkasta, ettei tuloputki vuoda. d) Lähtöpuolen paineanturi on viallinen. Vaihda lähtöpuolen paineanturi. a) Tuloputki tai pumput ovat tukkeutuneet epäpuhtauksien takia. b) Takaiskuventtiili on juuttunut suljettuun asentoon. Puhdista tuloputki tai pumput. Puhdista takaiskuventtiili. Takaiskuventtiilin on liikuttava vapaasti. c) Tuloputki vuotaa. Tarkasta, ettei tuloputki vuoda. d) Tuloputkessa tai pumpuissa on ilmaa. Ilmaa pumput. Tarkasta, ettei tuloputki vuoda. a) Kaapelissa on katkos tai oikosulku (GENIbus-tiedonsiirto pumpun 1 ja pumpun /3 välillä). Korjaa tai vaihda kaapeli. b) Pumppu tai 3 ei toimi. Kytke sähkövirta pumppuun ja tarkasta pumpun kunto. 7. Vuoto akselitiivisteestä. a) Akselitiiviste on viallinen. Vaihda akselitiiviste. b) RE- ja RIE-pumput: Pumpun akselin korkeussäätö on epätarkka. Säädä akselin korkeus uudelleen. 8. Melu. a) Pumput kavitoivat. Puhdista tuloputki tai pumput ja mahdollinen imusihti. 9. yvin suuri käynnistys-/pysäytystiheys. b) RE- ja RIE-pumput: Pumput eivät pyöri vapaasti (kitkaa), koska pumpun akselin korkeus on säädetty virheellisesti. Säädä akselin korkeus uudelleen. Lue myös R-, RI- ja RN-pumppujen asennus- ja käyttöohjeet, jotka toimitetaan ydro Multi-E:n mukana. a) Väärä kalvopainesäiliön esitäyttöpaine. Tarkasta esitäyttöpaine. b) Käynnistys- ja pysäytyspaineiden välinen ero on liian pieni. uomautus: Tilanne ilmenee vain, jos hätäkäyttö on asennettuna. Lisää paine-eron asetusta jokaisessa painekytkimessä.

21 5. Tekniset tiedot, ydro Multi-E yksivaihepumpuilla 5.1 Käyttöjännite 3 x V, - 1 %/+ 1 %, 5/6 z, N, PE. Varmista, että verkkojännite ja -taajuus vastaavat tyyppikilvessä olevia tietoja. Suositeltava sulakekoko Moottorikoko [kw] Vakiosulakkeita sekä nopeita tai hitaita sulakkeita voidaan käyttää. 5. Vuotovirta Vuotovirrat on mitattu standardin EN :7 mukaisesti. 6. Tekniset tiedot, ydro Multi-E kolmivaihepumpuilla 6.1 Käyttöjännite V, - 1 %/+ 1 %, 5/6 z, PE. Varmista, että verkkojännite ja -taajuus vastaavat tyyppikilvessä olevia tietoja. Suositeltava sulakekoko Vakiosulakkeita sekä nopeita tai hitaita sulakkeita voidaan käyttää. 6. Vuotovirta Min. [A] Maks. [A],37 -, ,1-1, Moottorikoko [kw],37-1,1 Moottorikoko [kw] Pumppujen määrä paineenkorotusjärjestelmässä Vuotovirta [ma] Alle 7 3 Alle 1,5 4 Alle 14 Min. [A] Maks. [A],5-1, ,5 6 1, , , Moottorikoko [kw] Pumppujen määrä paineenkorotusjärjestelmässä Vuotovirta [ma] 7. Tulot ja lähdöt Maa (GND) Kaikki jänniteet mitataan suhteessa maahan. Kaikki virrat palaavat maahan. Enimmäisjännitteen ja virran raja-arvot Jos seuraavat sähkövirran raja-arvot ylitetään, laitteen toimintavarmuus ja moottorin käyttöikä lyhenevät: Rele 1: Koskettimen maksimikuormitus: 5 VA, A tai 3 VD, A. Rele : Koskettimen maksimikuormitus: 3 VD, A. GENI-liitännät: -5,5-9, VD tai alle 5 mad. Muut tulo-/lähtöliitännät: -,5-6 VD tai alle 15 mad. Digitaaliset tulot (DI) Sisäinen vetovirta > 1 ma, kun Vi = VD. Sisäinen vetovirta 5 VD suhteen (virraton, kun Vi > 5 VD). Matala logiikkataso: Vi < 1,5 VD. Korkea logiikkataso: Vi > 3, VD. ystereesi: Ei. Suojavaipallinen kaapeli:,5-1,5 mm / 8-16 AWG. Kaapelin maksimipituus: 5 m. Digitaaliset avokollektorilähdöt (O) Virranottokapasiteetti: 75 mad, ei virta-antoa. Kuormatyypit: Resistiivinen ja/tai induktiivinen. Low-tilan lähtöjännite, 75 mad: Maks. 1, VD. Low-tilan lähtöjännite, 1 mad: Maks.,6 VD. Ylivirtasuojaus: Kyllä. Suojavaipallinen kaapeli:,5-1,5 mm / 8-16 AWG. Kaapelin maksimipituus: 5 m. Analogiset tulot (AI) Jännitesignaalialueet:,5-3,5 VD, AL AU. -5 VD, AU. -1 VD, AU. Jännitesignaali: Ri > 1 kω, kun lämpötila on +5. Vuotovirtoja saattaa esiintyä korkeissa käyttölämpötiloissa. Lähdeimpedanssi on pidettävä matalana. Virtasignaalialueet: - mad, AU. 4- mad, AL AU. Virtasignaali: Ri = 9 Ω. Ylivirtasuojaus: Kyllä. Vaihto jännitesignaaliin. Mittauspoikkeama: -/+ 3 % koko alueesta (kattaa maksimipisteet). Suojavaipallinen kaapeli:,5-1,5 mm / 8-16 AWG. Kaapelin maksimipituus: 5 m (potentiometri pois lukien). Potentiometri liitetty jännitteeseen +5 V, maahan, mihin tahansa analogiseen tuloon: Enimmäisvastus saa olla 1 kω. Kaapelin maksimipituus: 1 m. Suomi (FI),37-11 (käyttöjännite on alle 4 V),37-11 (käyttöjännite on yli 4 V) Alle 7 3 Alle 1,5 4 Alle 14 Alle 1 3 Alle 15 4 Alle Vuotovirrat on mitattu standardin EN :7 mukaisesti. 1

22 Suomi (FI) Analoginen lähtö (AO) Vain virta-anto on mahdollinen. Jännitesignaali: Alue: -1 VD. Minimikuorma analogisen lähdön ja maan välillä: 1 kω. Oikosulkusuojaus: Kyllä. Virtasignaali: Alueet: - ja 4- mad. Maksimikuorma analogisen lähdön ja maan välillä: 5 Ω. Avoimen piirin suojaus: Kyllä. Toleranssi: -/+ 4 % koko alueesta (kattaa maksimipisteen). Suojavaipallinen kaapeli:,5-1,5 mm / 8-16 AWG. Kaapelin maksimipituus: 5 m. Pt1/1-tulot (PT) Lämpötila-alue: Vähintään -3 (88/88 Ω). Enintään +18 (168/1685 Ω). Mittauspoikkeama: ± 1,5. Mittausresoluutio: Alle,3. Automaattinen alueentunnistus (Pt1 tai Pt1): Kyllä. Anturin vikahälytys: Kyllä. Suojavaipallinen kaapeli:,5-1,5 mm / 8-16 AWG. Käytä Pt1-anturia lyhyissä kaapeleissa. Käytä Pt1-anturia pitkissä kaapeleissa. LiqTec-anturitulot Käytä vain Grundfosin LiqTec-anturia. Suojavaipallinen kaapeli:,5-1,5 mm / 8-16 AWG. Grundfos Digital Sensorin (GDS) tulo ja lähtö Käytä vain Grundfosin Digital Sensoria. Virtalähteet (+5 V, +4 V) +5 V: Lähtöjännite: 5 VD, -5 %/+ 5 %. Maksimivirta: 5 mad (vain virta-anto). Ylikuormitussuoja: Kyllä. +4 V: Lähtöjännite: 4 VD, -5 %/+ 5 %. Maksimivirta: 6 mad (vain virta-anto). Ylikuormitussuoja: Kyllä. Digitaaliset lähdöt (releet) Potentiaalivapaat vaihtokoskettimet. Koskettimen minimikuormitus käytön aikana: 5 VD, 1 ma. Suojavaipallinen kaapeli:,5 -,5 mm / 8-1 AWG. Kaapelin maksimipituus: 5 m. Väylätulo Grundfos GENIbus-väyläprotokolla, RS-485. Suojattu 3-johdinkaapeli:,5-1,5 mm / 8-16 AWG. Kaapelin maksimipituus: 5 m. 8. Muut tekniset tiedot Sähkömagneettinen yhteensopivuus (EM) Standardien EN 61-6-:5 ja :7 mukaan. Asuinalueet - rajoittamaton leviäminen standardin ISPR 11 luokan B ryhmän 1 mukaisesti. Teollisuusalueet - rajoittamaton leviäminen standardin ISPR 11 luokan A ryhmän 1 mukaisesti. Kysy lisätietoja Grundfosilta. Kotelointiluokka Vakio: IP55 (IE 34-5). Eristysluokka F (IE 85). Ympäristölämpötila Käytön aikana: Varastoinnin tai kuljetuksen aikana: Äänenpainetaso 9.1 ydro Multi-E yksivaihepumpuilla Moottorikoko [kw],37-1,1 1,5 Pumppujen määrä paineenkorotusjärjestelmässä 3 9. ydro Multi-E kolmivaihepumpuilla Moottorikoko [kw] 1,5, 3, 4, 5,5 7,5 11 Äänenpainetaso [db(a)] Pumppujen määrä paineenkorotusjärjestelmässä 3 Äänenpainetaso [db(a)] ävittäminen Tämä tuote tai sen osat on hävitettävä ympäristöystävällisellä tavalla: 1. Käytä yleisiä tai yksityisiä jätekeräilyn palveluja.. Ellei tämä ole mahdollista, ota yhteys lähimpään Grundfos-yhtiöön tai -huoltoliikkeeseen. Oikeus muutoksiin pidätetään.

23 Liite 1 NPS Liite p [kpa] [m] R 1, RI 1, R(I)E RN 1 5 z 6 z p [kpa] 4 3 [m] R 1, RI 1, R(I)E RN z 6 z Q [m³/h] Q [l/s] TM Q [m³/h] Q [l/s] TM p [kpa] [m] R 3, RI 3, R(I)E RN 3 5 z 6 z p [kpa] 48 3 [m] R(I)E 15 R 15, RI 15, RN 15 5 z 6 z Q [m³/h] Q [l/s] TM Q [m³/h] Q [l/s] TM p [kpa] 6 5 [m] 6 5 R 5, RI 5, R(I)E RN 5 6 z p [kpa] 48 [m] 6 5 R(I)E R, RI, RN 5 z 6 z z Q [m³/h] Q [l/s] TM Q [m³/h] Q [l/s] TM

24 Liite p [kpa] 1 8 [m] 1 8 ME-A/-I 5 6 z z Q [m³/h] Q [l/s] TM p [kpa] ME-A/-I 1 [m] 6 z z Q [m³/h] Q [l/s] TM p [kpa] 1 [m] 1 ME-A/-I 15 6 z z Q [m³/h] Q [l/s] TM Vapour pressure tm ( ) v (m) , 6, 5, 4, 3, , 1,5 1,,8,6,4,3,,1 TM
