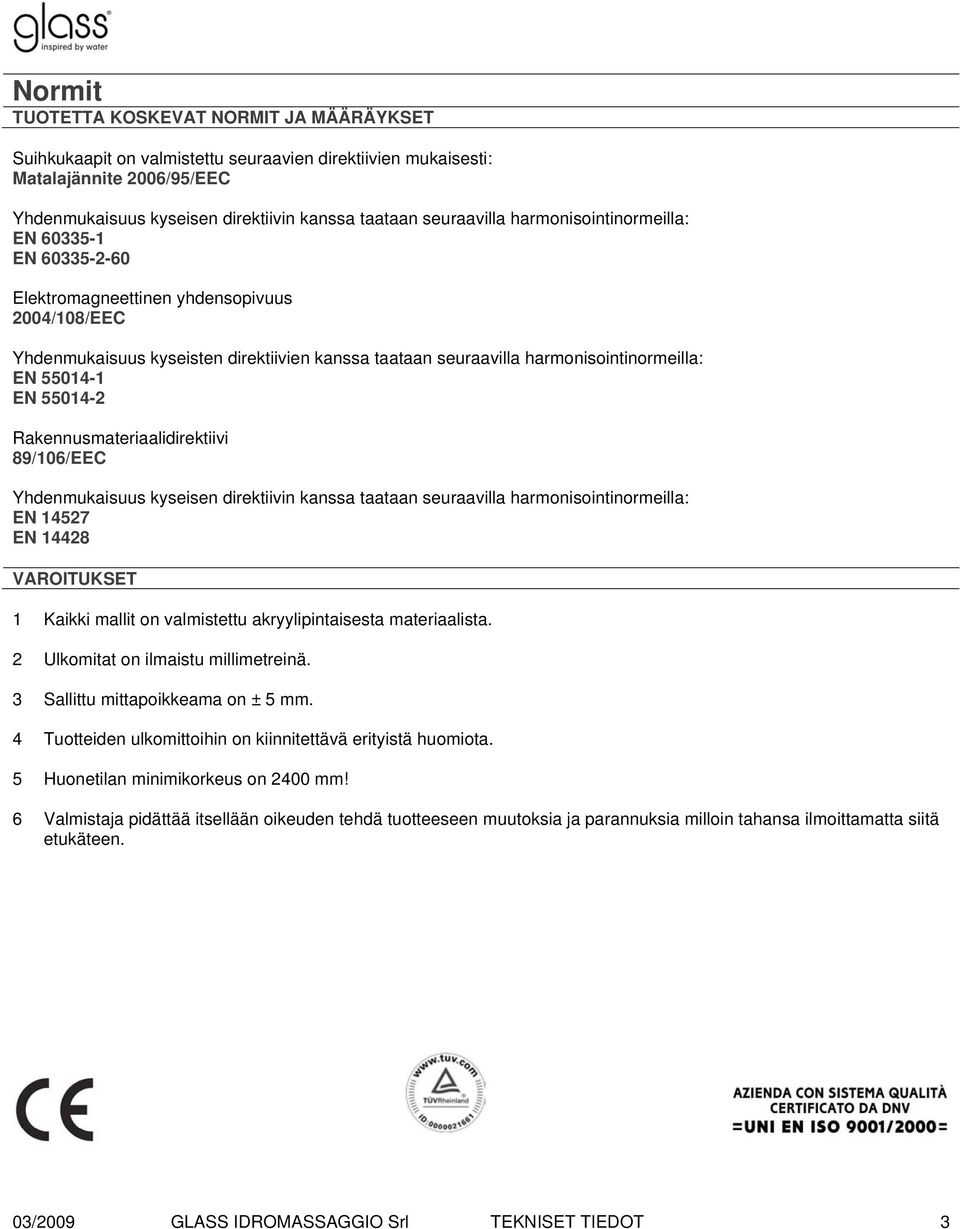

1 Normit TUOTETTA KOSKEVAT NORMIT JA MÄÄRÄYKSET Suihkukaapit on valmistettu seuraavien direktiivien mukaisesti: Matalajännite 2006/95/EEC Yhdenmukaisuus kyseisen direktiivin kanssa taataan seuraavilla harmonisointinormeilla: EN EN Elektromagneettinen yhdensopivuus 2004/108/EEC Yhdenmukaisuus kyseisten direktiivien kanssa taataan seuraavilla harmonisointinormeilla: EN EN Rakennusmateriaalidirektiivi 89/106/EEC Yhdenmukaisuus kyseisen direktiivin kanssa taataan seuraavilla harmonisointinormeilla: EN EN VAROITUKSET 1 Kaikki mallit on valmistettu akryylipintaisesta materiaalista. 2 Ulkomitat on ilmaistu millimetreinä. 3 Sallittu mittapoikkeama on ± 5 mm. 4 Tuotteiden ulkomittoihin on kiinnitettävä erityistä huomiota. 5 Huonetilan minimikorkeus on 2400 mm! 6 Valmistaja pidättää itsellään oikeuden tehdä tuotteeseen muutoksia ja parannuksia milloin tahansa ilmoittamatta siitä etukäteen. 03/2009 GLASS IDROMASSAGGIO Srl TEKNISET TIEDOT 3

55014-2 Rakennusmateriaalidirektiivi 89/106/EEC Yhdenmukaisuus kyseisen direktiivin kanssa taataan seuraavilla harmonisointinormeilla: EN 14527 EN 14428 VAROITUKSET 1 Kaikki mallit on valmistettu

2 Asennukset ASENNUSVAATIMUKSET Asentajan on varmistettava etukäteen, että asennustilan lattia on tasainen, että se kantaa painon (minimi 200 kg/m2) ja että tekniset edellytykset asennukselle ovat olemassa. On myös varmistettava, että ne seinät, joiden viereen tuote asennetaan, on laatoitettu tuotteen koko mitalta. Tehokkaan toiminnan takaamiseksi ei vesijohtoverkon virtauspaine saa olla alhaisempi kuin 1,2 baria eikä yli 2,5 baria. Mikäli verkon paine ylittää 2,5 barin paineen, on ennen sekoitinta asennettava paineenalennin. Veden epäpuhtauksien aiheuttamien vaurioiden välttämiseksi suositellaan verkkosuodattimen asentamista ennen sekoitinryhmää. Asennusta varten on tarpeen olla saatavilla seuraavat tarvikkeet, joita valmistaja ei toimita: a) Tarvittavat putkitarvikkeet sekoittimen liittämiseksi vesijohtoverkkoon (sekoittimen liittymä 1/2 tuuman liittimellä). b) Tarvittavat putkitarvikkeet suihkukaapin tyhjennysputken yhdistämiseksi lattiakaivoon (tyhjennysputken liittymän halkaisija 40/50 mm). Asennettaessa sähkölaitteita (pistokkeita, katkaisijoita, valaisimia jne.) ja vesilaitteita kylpyhuoneeseen, on noudatettava asennusmaassa voimassa olevia määräyksiä ja asentajan on oltava pätevä koulutuksen saanut ammattilainen. Suihkukaapin sähkörasia (liitetään kohtaan C.P.) on vain niissä malleissa, joissa on pystysuuntainen digitaalinen vesihieronta ja/tai höyrykylpy. Sähkörasian liittämiseen (vain niissä malleissa, joissa on sähkörasia) käytetään H07 RN-F -tyyppistä johtoa, jonka poikkileikkaus on 2,5 mm 2. Sähkörasian liitosjohdossa on maadoituspään (keltainen vihreä) oltava vähintään 30 mm pidempi kuin faasin- ja nollajohdin. Sähköverkkoon liittäminen edellyttää sellaisen kaksinapaisen kytkimen asentamista lähelle laitetta ennen sähkörasioita (vain niissä malleissa, joissa on sähkörasia), jossa koskettimien aukko on vähintään 3 mm, ja joka sopii 220/240 V jännitteelle ja 16 A virralle. Tuote tulee kytkeä sellaiseen sähkölaitteeseen, jossa on 0,03 A:n vikavirtasuojakytkin. Tuotteen kantava rakenne on metallia ja siksi vaaditaan tehokas maavuotolaite määräysten mukaisin herkkyyksin. HUOM! Tuotteen normienmukainen asennus vaatii, että asennetaan asianmukainen normin EN 1717 mukainen laite estämään veden takaisinvirtaus: on tarpeellista asentaa SSIGA/SVGW -sertifikaatin tyyppinen katkaisin ennen sekoitinta sekä kylmän että kuuman veden liitäntään. 4 03/2009

Tehokkaan toiminnan takaamiseksi ei vesijohtoverkon virtauspaine saa olla alhaisempi kuin 1,2 baria eikä yli 2,5 baria.

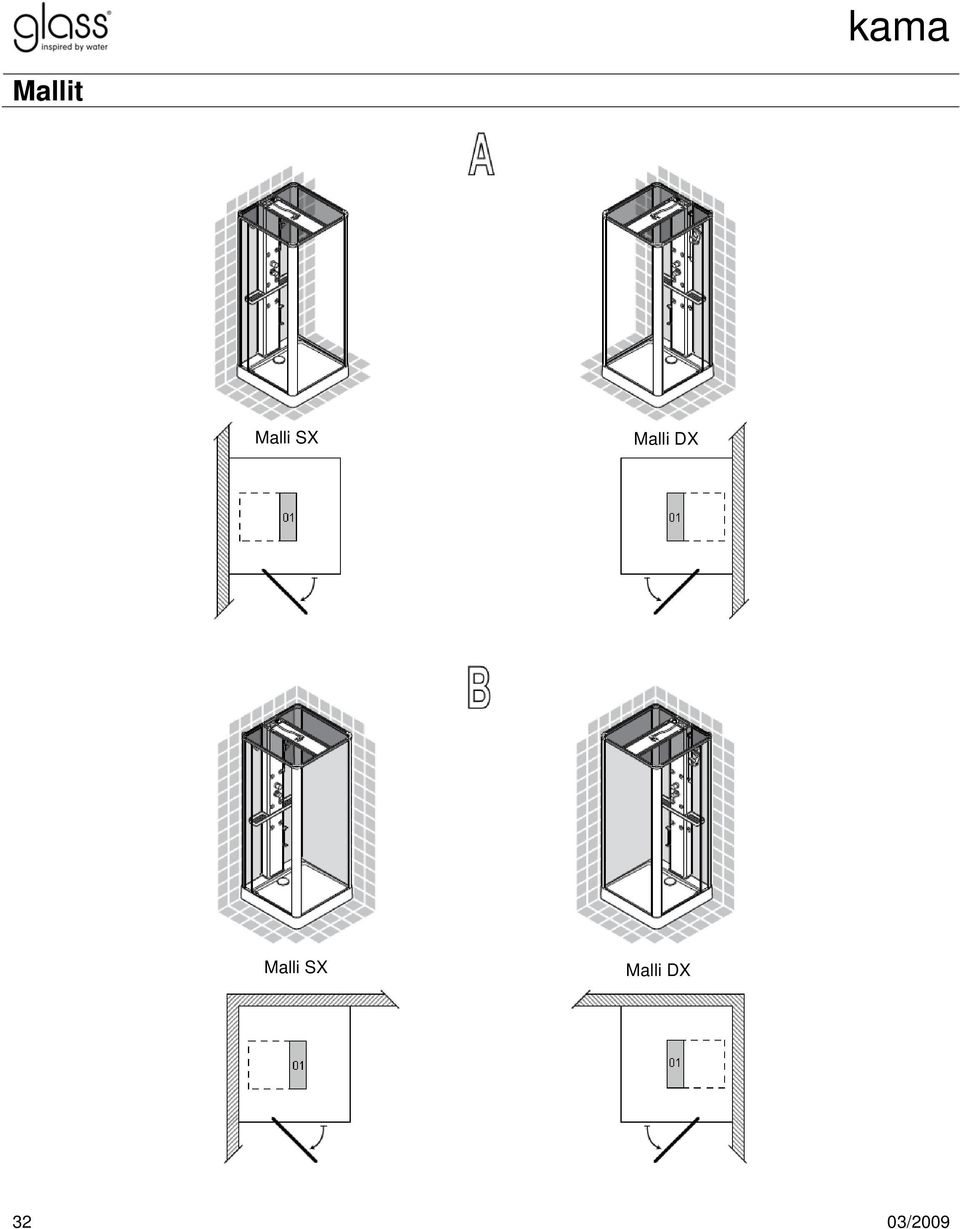

3 kama Mallit Malli SX Malli SX 32 03/2009

4 kama Tekniset tiedot ALUSTAN ASENNUS - HIGH HUOMIO! JOS TYHJENNYS ON ALEMPANA KUIN ALUSTA, TARVITAAN LATTIAKAIVO*. ALUSTAN ASENNUS - SLIM 03/2009 GLASS IDROMASSAGGIO Srl TEKNISET TIEDOT 33

5 kama 100/80 Mitat MERKKIEN SELITYKSET A B C C O1 C1 F1 C.P. Ulkomitat Sisämitat SLIM - Vaatimukset mallin SX/DX asentamiseen HIGH - Vaatimukset mallin SX/DX asentamiseen Tyhjennysalue Ø40/50. Alue asunnon vesijohdosta tulevalle kuumavesiputkelle, joka liitetään 1/2 tuuman sekoittimeen. Alue asunnon vesijohdosta tulevalle kylmävesiputkelle, joka liitetään 1/2 tuuman sekoittimeen. Alue sähkövirran kytkemiseen. Slim High Vaatimukset Malli High Kohdat liittymiä varten HUOMIO! LATTIAKAIVO TYHJENNYSPUTKELLE ON VÄLTTÄMÄTÖN (Kts. Sivu 33) 36 03/2009

Alue asunnon vesijohdosta tulevalle kuumavesiputkelle, joka liitetään 1/2 tuuman sekoittimeen.

6 kama 100/80 Tekniset tiedot OMINAISUUDET Virransyöttö sähkörasiaan 220/240 V 50Hz Suojaustaso IPX4 Tyhjennysliitoksen mitat (sisähalkaisija) 40 mm Sekoittimen liitoksen mitat ½ Pystysuuntainen vesihieronta Suihkujen lukumäärä 6 Virtaus * 4.7 l/min Ottoteho 0 W Suihkupää Virtaus * (maksimi) 8 l/min. Kolmitoiminen suihkupää Virtaus * (maksimi) 7 l/min. Höyrykylpy Ottoteho 2800 W * Virtaukset 1,5 barin paineella Pakkaus Paino maksimissaan Ulkomitat (a) Ulkomitat (b) Ulkomitat (c) 207 Kg 1194mm 765mm 2297mm Pakkausten maksimimäärä. HUOM! Pakkausten määrä vaihtelee mallista riippuen. 03/2009 GLASS IDROMASSAGGIO Srl TEKNISET TIEDOT 37

Kolmitoiminen suihkupää Virtaus * (maksimi) 7 l/min.
