Lataussäädin 25A MPPT näytöllä

Koko: px
Aloita esitys sivulta:

Download "Lataussäädin 25A MPPT näytöllä"

Transkriptio

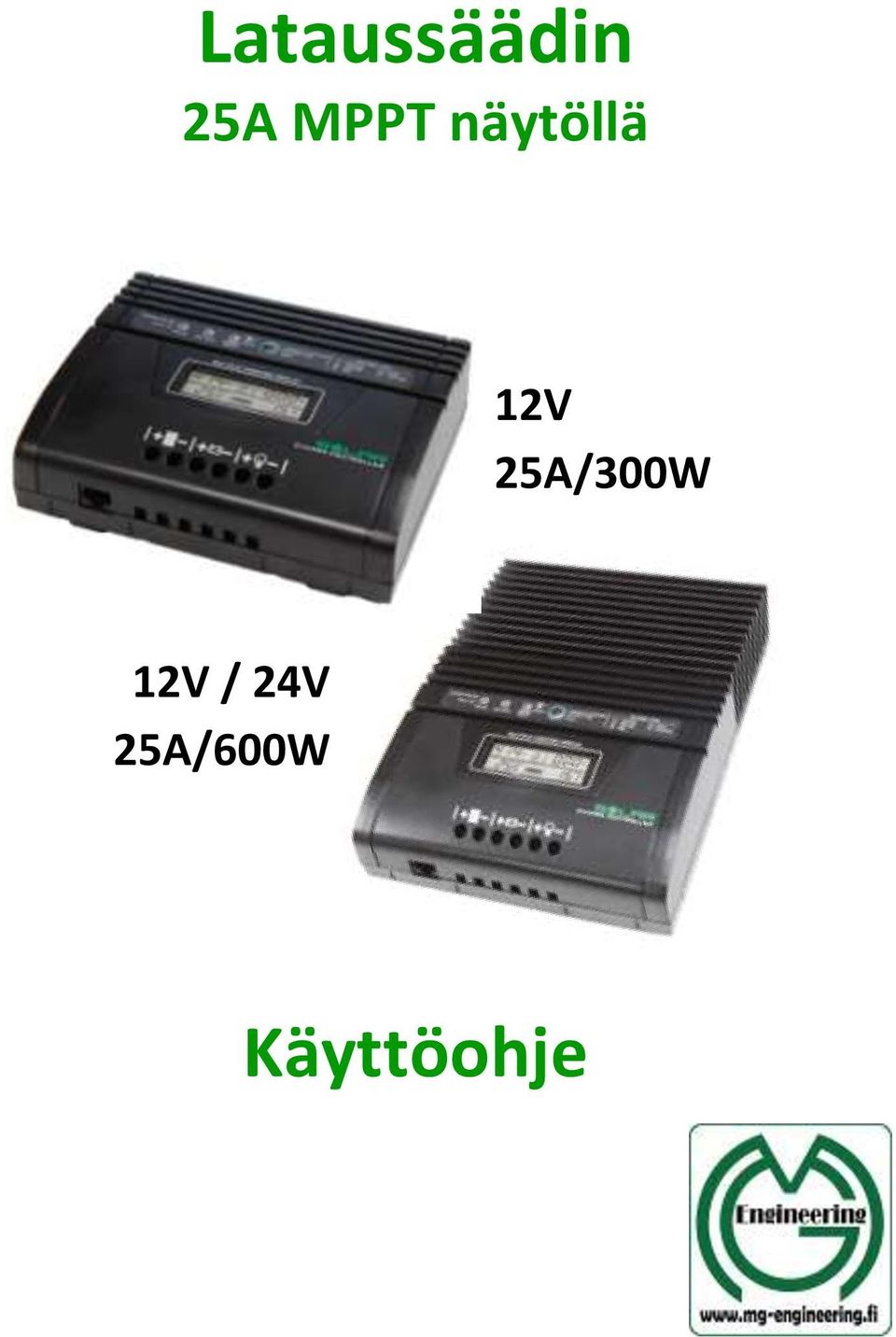

1 Lataussäädin 25A MPPT näytöllä 12V 25A/300W 12V / 24V 25A/600W Käyttöohje

2 1 Yleistä Ohjeen kaksi MPPT lataussäädintä joissa on näyttö, on suunniteltu optimaalisen aurinkosähkön tuottamiseksi erilaisissa olosuhteissa. 2 Kytkentäkaavio Paneeli 12 V utgång, endast för 12 V apparater Sulake 230 V invertteri, lisävaruste Akku Sulake Seuraa yllä olevaa kaaviota. Sulakkeet kytketään mahdollisimman lähelle akkua, näin ne suojaavat parhaiten oikosulun varalta. Katso kaapelien mitoitus kohdasta 6.

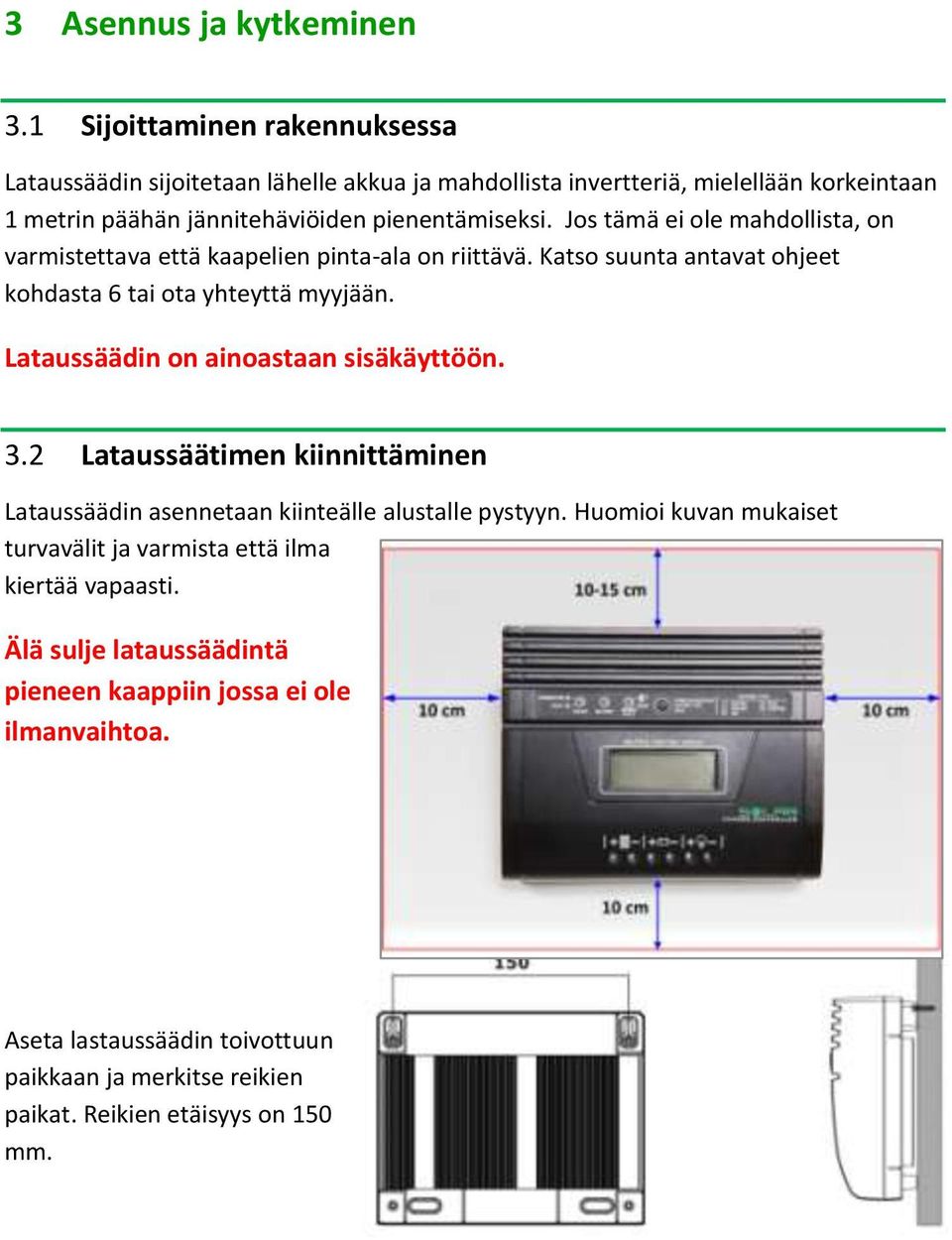

3 3 Asennus ja kytkeminen 3.1 Sijoittaminen rakennuksessa Lataussäädin sijoitetaan lähelle akkua ja mahdollista invertteriä, mielellään korkeintaan 1 metrin päähän jännitehäviöiden pienentämiseksi. Jos tämä ei ole mahdollista, on varmistettava että kaapelien pinta-ala on riittävä. Katso suunta antavat ohjeet kohdasta 6 tai ota yhteyttä myyjään. Lataussäädin on ainoastaan sisäkäyttöön. 3.2 Lataussäätimen kiinnittäminen Lataussäädin asennetaan kiinteälle alustalle pystyyn. Huomioi kuvan mukaiset turvavälit ja varmista että ilma kiertää vapaasti. Älä sulje lataussäädintä pieneen kaappiin jossa ei ole ilmanvaihtoa. Aseta lastaussäädin toivottuun paikkaan ja merkitse reikien paikat. Reikien etäisyys on 150 mm.

4 3.3 Lataussäätimen kytkeminen Kun lataussäädin on ripustettu seinälle, se kytketään paneeliin ja akkuun. Katso kaapelien mitoitus kohdasta Matalajännitelähtö Jos matalajännitelähtöä aiotaan käyttää (liittimet oikealla), ne kytketään ensin. Suurin lähtövirta on 25A. Jos järjestelmään tulee invertteri, sitä ei kytketä tähän, vaan suoraan akkuun sulakkeen kautta. 3.5 Aurinkopaneelien kytkeminen Ennen aurinkopaneelien kytkemistä lataussäätimeen, varmistetaan että paneelien jännite on MPPT säätimen jännitealueen sisällä: 12V akku: MPPT jännitealue: 15V 37V, Maks. 50V. 24V akku: MPPT jännitealue: 30V 66V, Maks. 75V. 24 V akusto vaatii 12 / 24 V mallin, Pelkästään 12 V mallia ei voida käyttää 24 V akuston kanssa. Jos jännite ylittää suurimman sallitun paneelijännitteen (50/75V), lataussäädin menee rikki. Paneelit kytketään sarjaan ja/tai rinnakkain sopivan paneelijännitteen saavuttamiseksi. Huomaa että paneelien jännite laskee 0,4 % joka astetta kohden kun paneelin lämpötila ylittää 25 C, ja päinvastoin, jännite nousee vastaavasti 0,4 % joka astetta kohden kun paneelin lämpötila on alempi. Siis esim. -15 C asteen paneelilämpötilalla jännite nousee 15 %, ja laskee vastaavasti 15 % kun lämpötila on 65 C verrattuna 25 C lämpötilaan. + _

5 Jos asennuksessa käytetään MC4 liittimiä, on myöhemmin helppoa vaihtaa jokin komponentti, kuten paneeli tai lataussäädin esimerkiksi huoltoa varten. 3.6 Akun kytkeminen Akun kaapeli kytketään ENSIN lataussäätimen keskimmäisiin liittimiin. Suurin pinta-ala on 2,5 mm 2, joka samalla on pienen suositeltu pinta-ala. Kun teho on suuri tai kaapelien pituus suuri, käytetään paksumpia kaapeleita. Kun kytkettävät kaapelit eivät mahdu liittimiin, käytetään mukana olevia kaapelikenkiä jotka puristetaan kunnolla tai juotetaan kaapeleihin. Vasta tämän jälkeen akun kaapelit voidaan kytkeä akkuun. Muista käyttää A sulaketta akkukaapeleissa akun lähellä oikosulkusuojana. 3.7 Ensimmäinen käynnistäminen. Akun kytkemisen jälkeen, lataussäätimen näyttö näyttää suurin piirtein alla olevan kuvan mukaiselta. Jos lataussäätimen näyttö on pimeä ja lataussäädin on mennyt valmiustilaan, se aktivoidaan painamalla lyhyesti näytön yllä keskellä olevaa nappia.

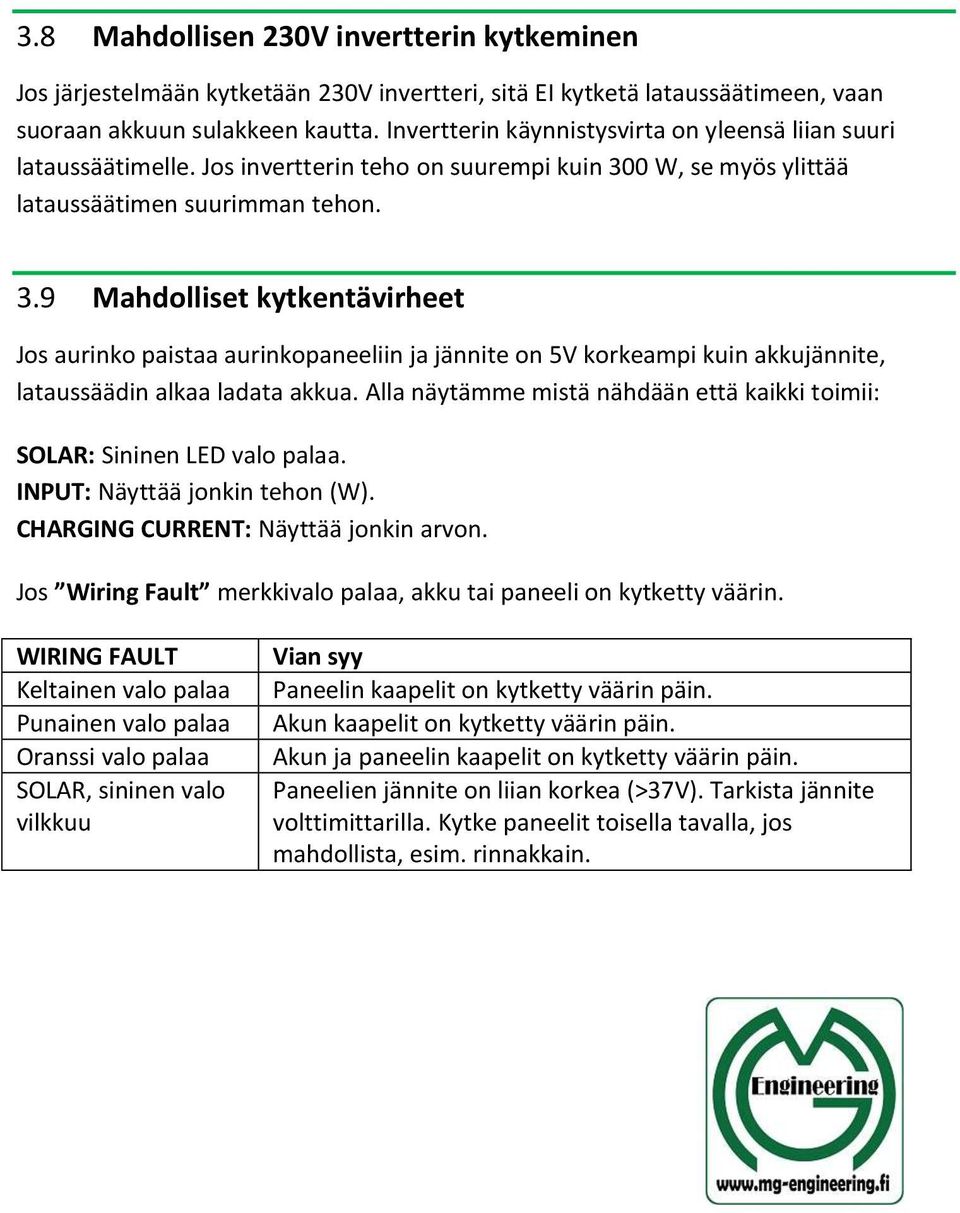

6 3.8 Mahdollisen 230V invertterin kytkeminen Jos järjestelmään kytketään 230V invertteri, sitä EI kytketä lataussäätimeen, vaan suoraan akkuun sulakkeen kautta. Invertterin käynnistysvirta on yleensä liian suuri lataussäätimelle. Jos invertterin teho on suurempi kuin 300 W, se myös ylittää lataussäätimen suurimman tehon. 3.9 Mahdolliset kytkentävirheet Jos aurinko paistaa aurinkopaneeliin ja jännite on 5V korkeampi kuin akkujännite, lataussäädin alkaa ladata akkua. Alla näytämme mistä nähdään että kaikki toimii: SOLAR: Sininen LED valo palaa. INPUT: Näyttää jonkin tehon (W). CHARGING CURRENT: Näyttää jonkin arvon. Jos Wiring Fault merkkivalo palaa, akku tai paneeli on kytketty väärin. WIRING FAULT Keltainen valo palaa Punainen valo palaa Oranssi valo palaa SOLAR, sininen valo vilkkuu Vian syy Paneelin kaapelit on kytketty väärin päin. Akun kaapelit on kytketty väärin päin. Akun ja paneelin kaapelit on kytketty väärin päin. Paneelien jännite on liian korkea (>37V). Tarkista jännite volttimittarilla. Kytke paneelit toisella tavalla, jos mahdollista, esim. rinnakkain.

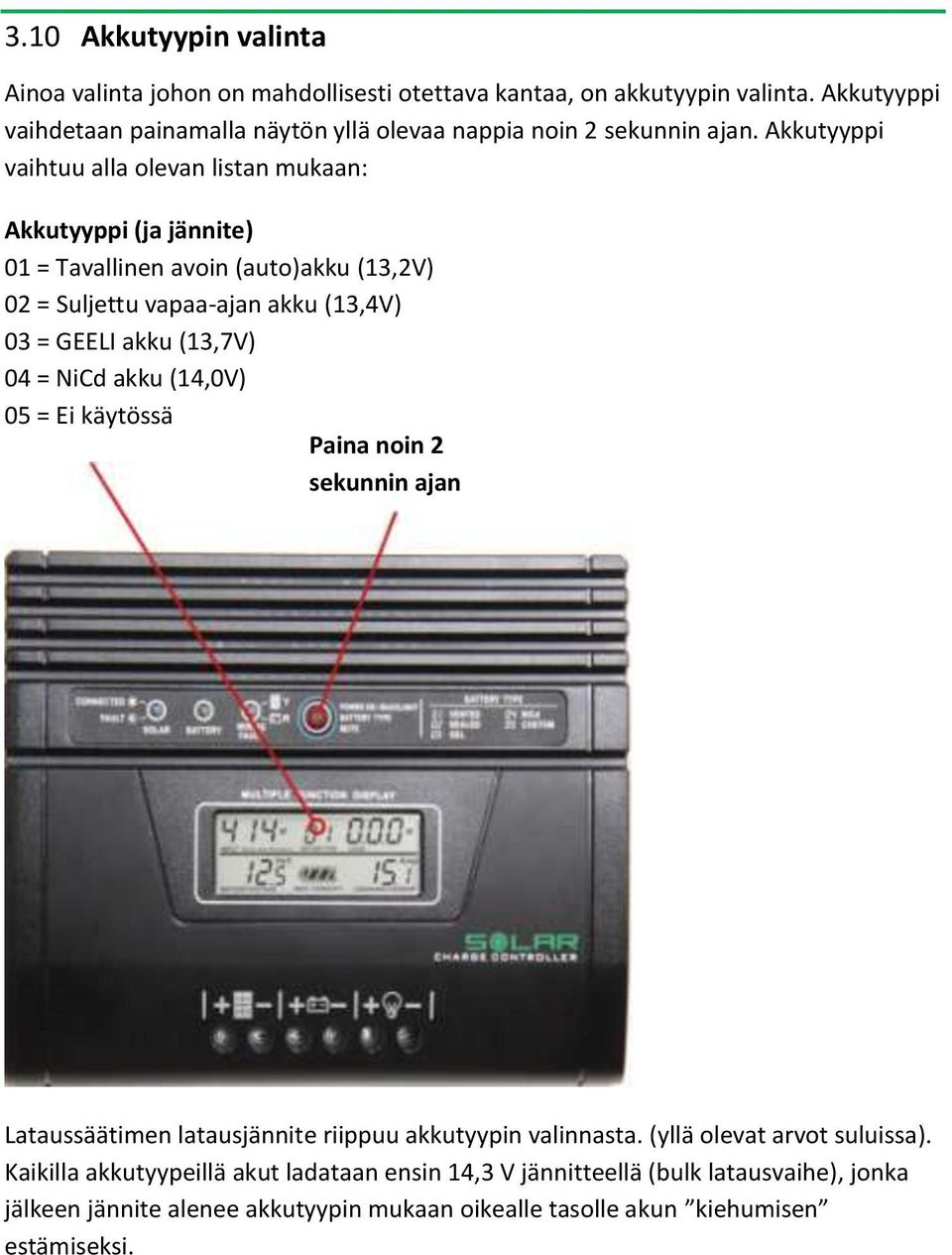

7 3.10 Akkutyypin valinta Ainoa valinta johon on mahdollisesti otettava kantaa, on akkutyypin valinta. Akkutyyppi vaihdetaan painamalla näytön yllä olevaa nappia noin 2 sekunnin ajan. Akkutyyppi vaihtuu alla olevan listan mukaan: Akkutyyppi (ja jännite) 01 = Tavallinen avoin (auto)akku (13,2V) 02 = Suljettu vapaa-ajan akku (13,4V) 03 = GEELI akku (13,7V) 04 = NiCd akku (14,0V) 05 = Ei käytössä Paina noin 2 sekunnin ajan Lataussäätimen latausjännite riippuu akkutyypin valinnasta. (yllä olevat arvot suluissa). Kaikilla akkutyypeillä akut ladataan ensin 14,3 V jännitteellä (bulk latausvaihe), jonka jälkeen jännite alenee akkutyypin mukaan oikealle tasolle akun kiehumisen estämiseksi.

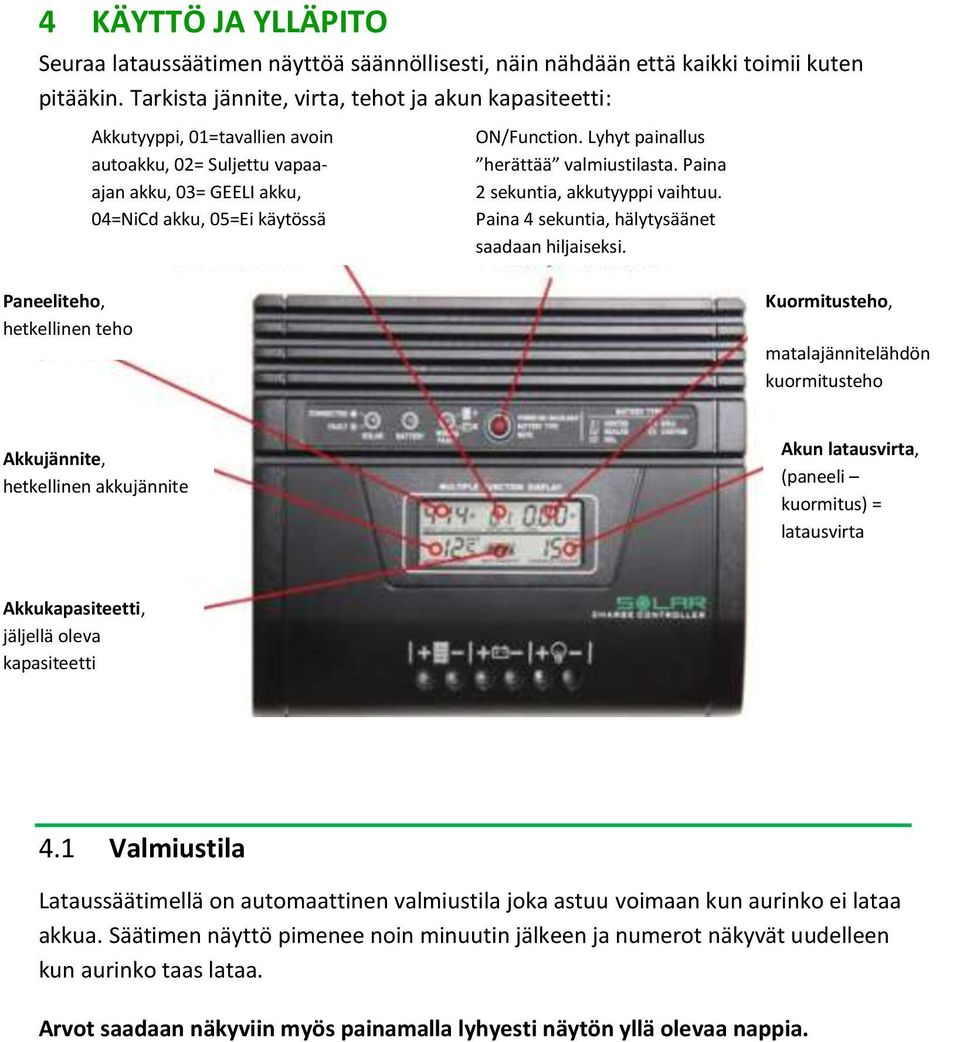

8 4 KÄYTTÖ JA YLLÄPITO Seuraa lataussäätimen näyttöä säännöllisesti, näin nähdään että kaikki toimii kuten pitääkin. Tarkista jännite, virta, tehot ja akun kapasiteetti: Akkutyyppi, 01=tavallien avoin autoakku, 02= Suljettu vapaaajan akku, 03= GEELI akku, 04=NiCd akku, 05=Ei käytössä ON/Function. Lyhyt painallus herättää valmiustilasta. Paina 2 sekuntia, akkutyyppi vaihtuu. Paina 4 sekuntia, hälytysäänet saadaan hiljaiseksi. Paneeliteho, hetkellinen teho Kuormitusteho, matalajännitelähdön kuormitusteho Akkujännite, hetkellinen akkujännite Akun latausvirta, (paneeli kuormitus) = latausvirta Akkukapasiteetti, jäljellä oleva kapasiteetti 4.1 Valmiustila Lataussäätimellä on automaattinen valmiustila joka astuu voimaan kun aurinko ei lataa akkua. Säätimen näyttö pimenee noin minuutin jälkeen ja numerot näkyvät uudelleen kun aurinko taas lataa. Arvot saadaan näkyviin myös painamalla lyhyesti näytön yllä olevaa nappia.

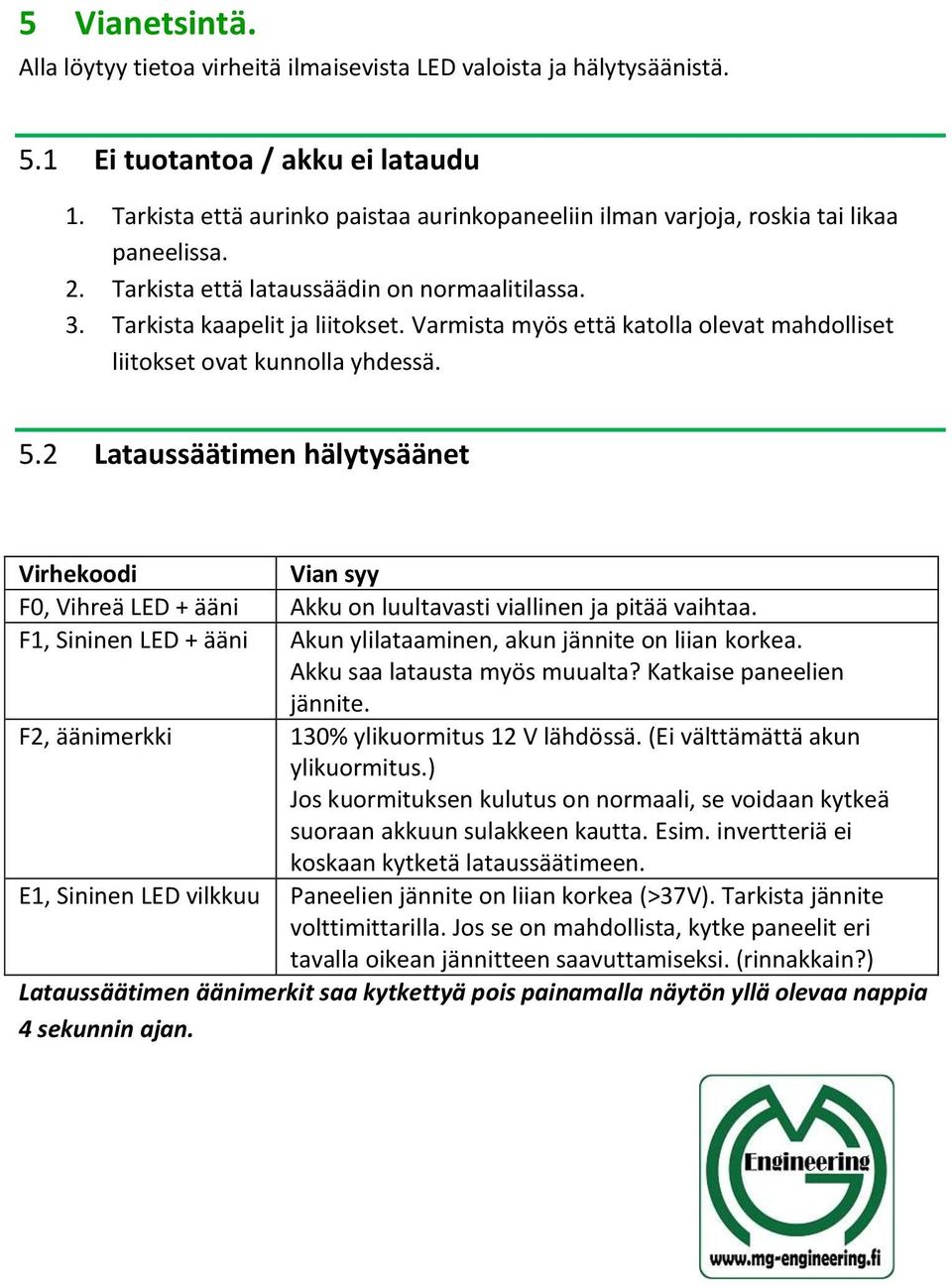

9 5 Vianetsintä. Alla löytyy tietoa virheitä ilmaisevista LED valoista ja hälytysäänistä. 5.1 Ei tuotantoa / akku ei lataudu 1. Tarkista että aurinko paistaa aurinkopaneeliin ilman varjoja, roskia tai likaa paneelissa. 2. Tarkista että lataussäädin on normaalitilassa. 3. Tarkista kaapelit ja liitokset. Varmista myös että katolla olevat mahdolliset liitokset ovat kunnolla yhdessä. 5.2 Lataussäätimen hälytysäänet Virhekoodi Vian syy F0, Vihreä LED + ääni Akku on luultavasti viallinen ja pitää vaihtaa. F1, Sininen LED + ääni Akun ylilataaminen, akun jännite on liian korkea. Akku saa latausta myös muualta? Katkaise paneelien jännite. F2, äänimerkki 130% ylikuormitus 12 V lähdössä. (Ei välttämättä akun ylikuormitus.) Jos kuormituksen kulutus on normaali, se voidaan kytkeä suoraan akkuun sulakkeen kautta. Esim. invertteriä ei koskaan kytketä lataussäätimeen. E1, Sininen LED vilkkuu Paneelien jännite on liian korkea (>37V). Tarkista jännite volttimittarilla. Jos se on mahdollista, kytke paneelit eri tavalla oikean jännitteen saavuttamiseksi. (rinnakkain?) Lataussäätimen äänimerkit saa kytkettyä pois painamalla näytön yllä olevaa nappia 4 sekunnin ajan.

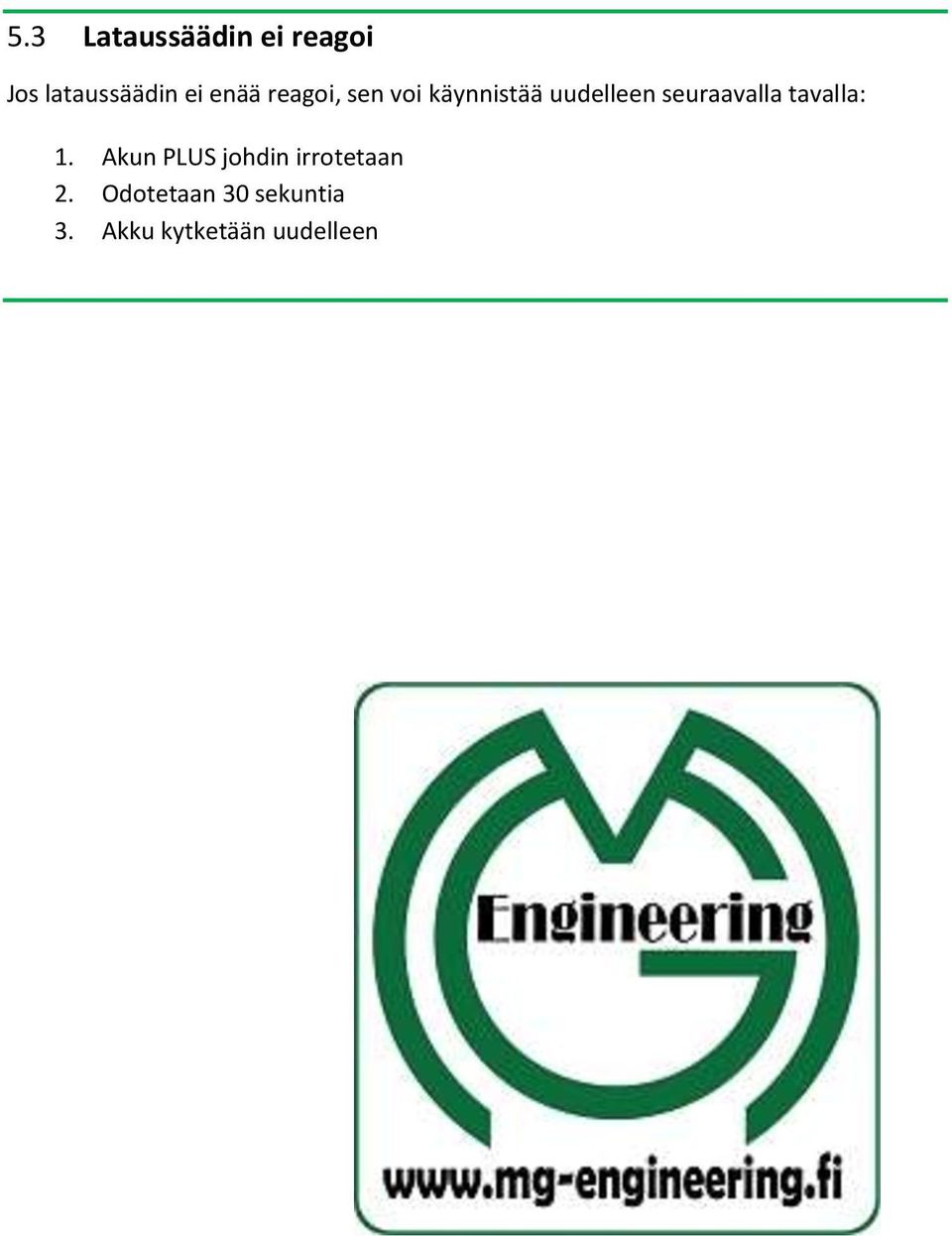

10 5.3 Lataussäädin ei reagoi Jos lataussäädin ei enää reagoi, sen voi käynnistää uudelleen seuraavalla tavalla: 1. Akun PLUS johdin irrotetaan 2. Odotetaan 30 sekuntia 3. Akku kytketään uudelleen

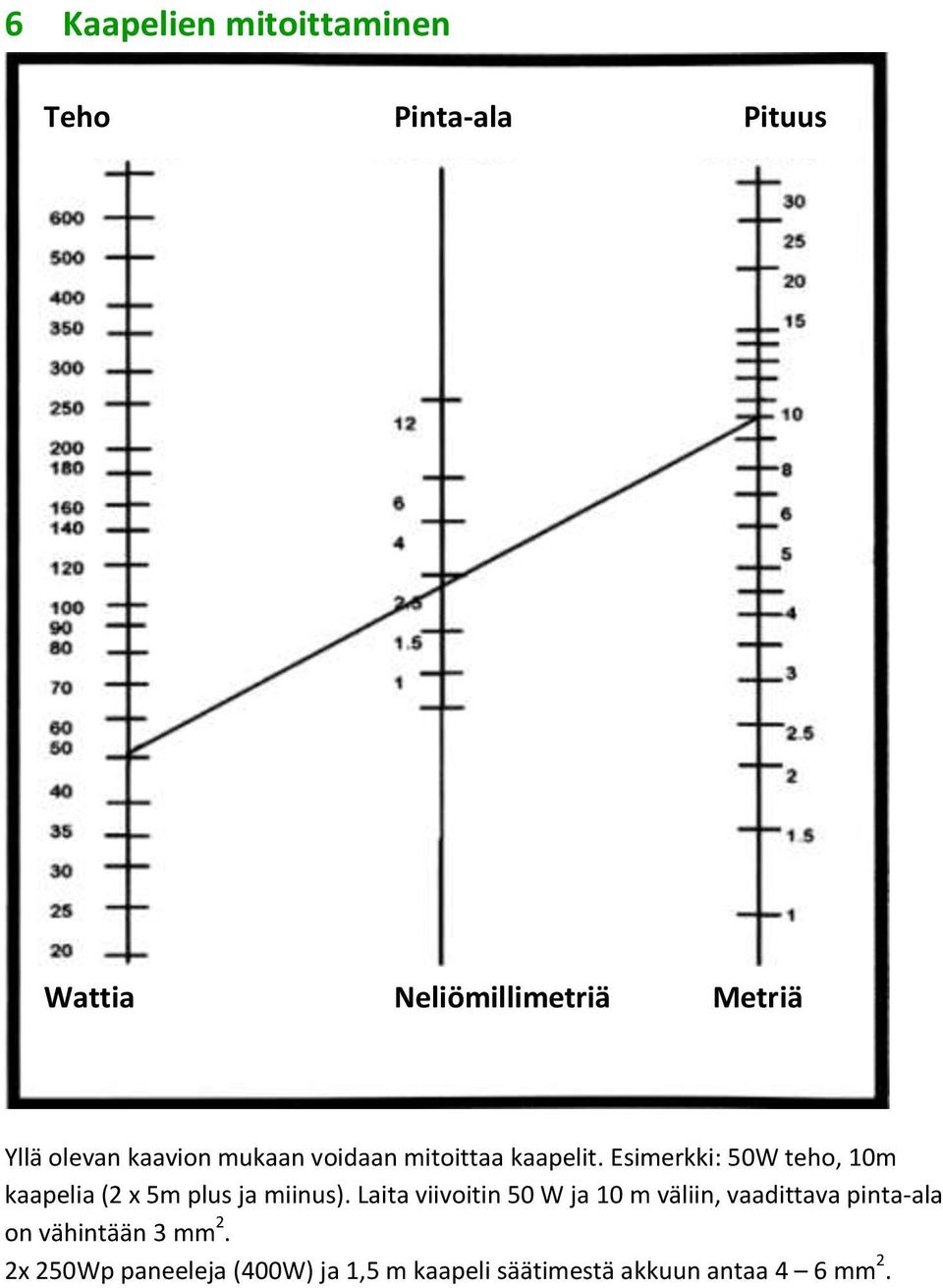

11 6 Kaapelien mitoittaminen Teho Pinta-ala Pituus Wattia Neliömillimetriä Metriä Pituus Yllä olevan kaavion mukaan voidaan mitoittaa kaapelit. Esimerkki: 50W teho, 10m kaapelia (2 x 5m plus ja miinus). Laita viivoitin 50 W ja 10 m väliin, vaadittava pinta-ala on vähintään 3 mm 2. 2x 250Wp paneeleja (400W) ja 1,5 m kaapeli säätimestä akkuun antaa 4 6 mm 2.

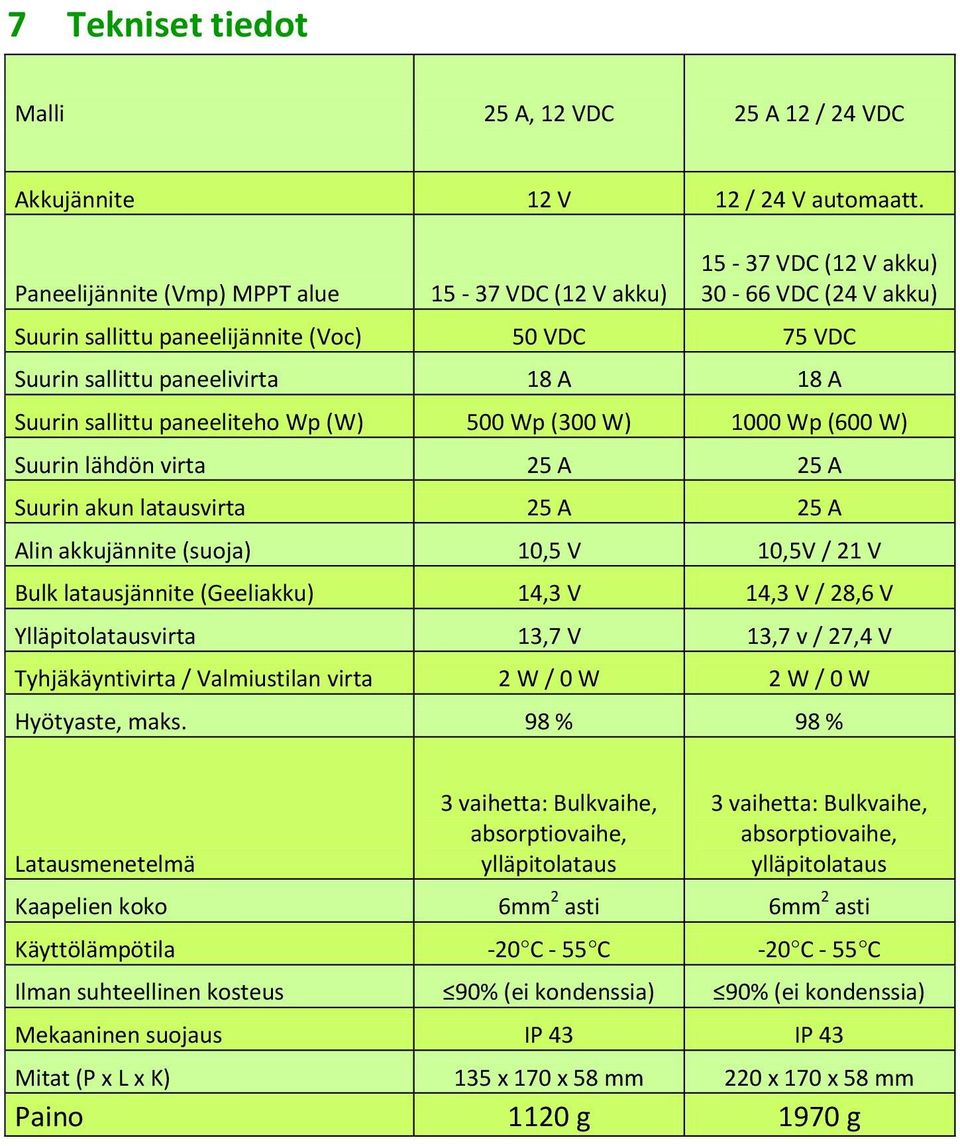

12 7 Tekniset tiedot Malli 25 A, 12 VDC 25 A 12 / 24 VDC Akkujännite 12 V 12 / 24 V automaatt. Paneelijännite (Vmp) MPPT alue VDC (12 V akku) VDC (12 V akku) VDC (24 V akku) Suurin sallittu paneelijännite (Voc) 50 VDC 75 VDC Suurin sallittu paneelivirta 18 A 18 A Suurin sallittu paneeliteho Wp (W) 500 Wp (300 W) 1000 Wp (600 W) Suurin lähdön virta 25 A 25 A Suurin akun latausvirta 25 A 25 A Alin akkujännite (suoja) 10,5 V 10,5V / 21 V Bulk latausjännite (Geeliakku) 14,3 V 14,3 V / 28,6 V Ylläpitolatausvirta 13,7 V 13,7 v / 27,4 V Tyhjäkäyntivirta / Valmiustilan virta 2 W / 0 W 2 W / 0 W Hyötyaste, maks. 98 % 98 % Latausmenetelmä 3 vaihetta: Bulkvaihe, absorptiovaihe, ylläpitolataus 3 vaihetta: Bulkvaihe, absorptiovaihe, ylläpitolataus Kaapelien koko 6mm 2 asti 6mm 2 asti Käyttölämpötila -20 C - 55 C -20 C - 55 C Ilman suhteellinen kosteus 90% (ei kondenssia) 90% (ei kondenssia) Mekaaninen suojaus IP 43 IP 43 Mitat (P x L x K) 135 x 170 x 58 mm 220 x 170 x 58 mm Paino 1120 g 1970 g
