Käyttöohjeet Vahvistinyksikkö VS2000 Exi PTB 01 ATEX 2075

Koko: px
Aloita esitys sivulta:

Download "Käyttöohjeet Vahvistinyksikkö VS2000 Exi PTB 01 ATEX 2075"

Transkriptio

1 Käyttöohjeet Vahvistinyksikkö VS000 Exi PTB 0 ATEX /00 0/007

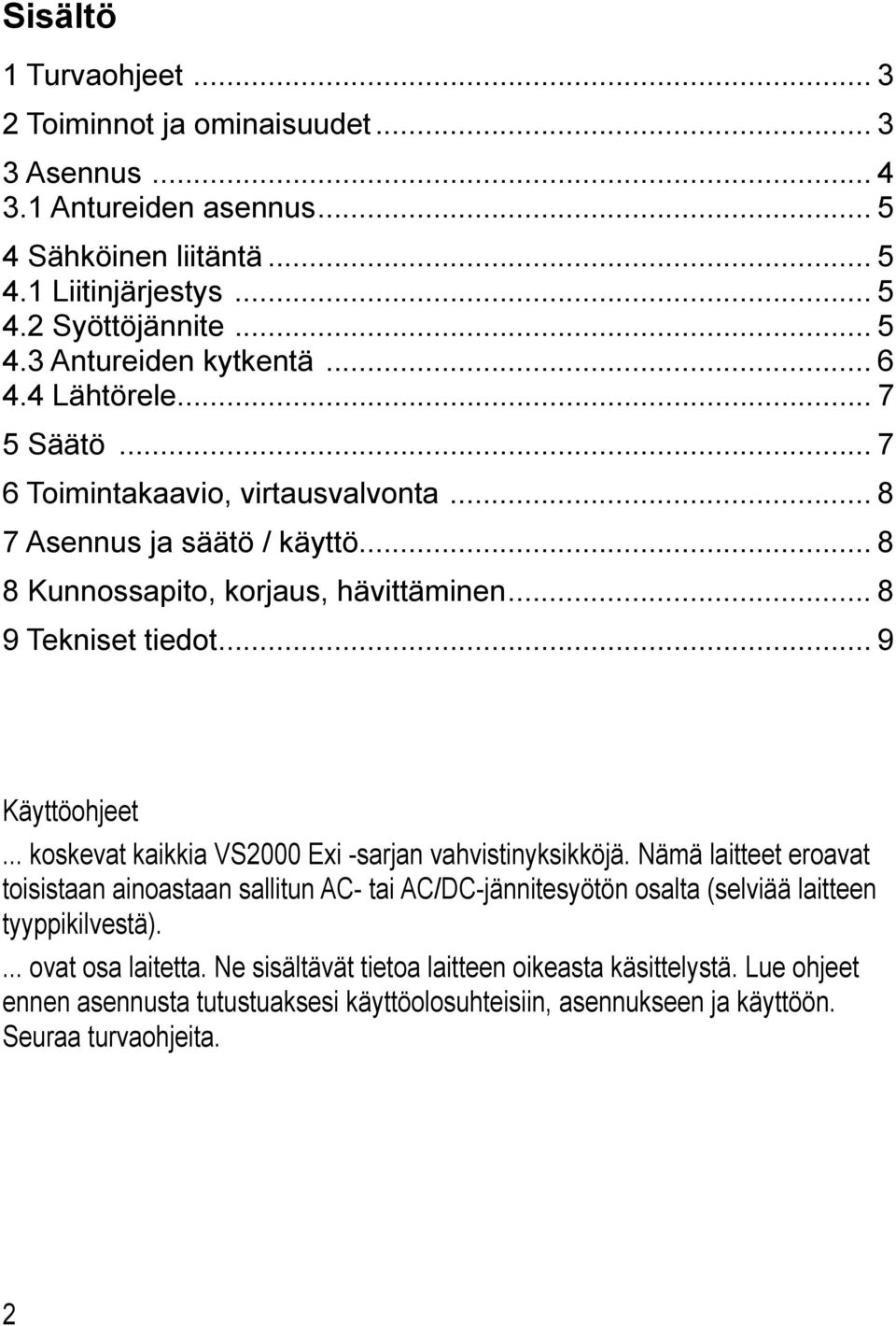

2 Sisältö Turvaohjeet... Toiminnot ja ominaisuudet... Asennus Antureiden asennus Sähköinen liitäntä Liitinjärjestys Syöttöjännite Antureiden kytkentä Lähtörele Säätö Toimintakaavio, virtausvalvonta Asennus ja säätö / käyttö Kunnossapito, korjaus, hävittäminen Tekniset tiedot... 9 Käyttöohjeet... koskevat kaikkia VS000 Exi -sarjan vahvistinyksikköjä. Nämä laitteet eroavat toisistaan ainoastaan sallitun AC- tai AC/DC-jännitesyötön osalta (selviää laitteen tyyppikilvestä).... ovat osa laitetta. Ne sisältävät tietoa laitteen oikeasta käsittelystä. Lue ohjeet ennen asennusta tutustuaksesi käyttöolosuhteisiin, asennukseen ja käyttöön. Seuraa turvaohjeita.

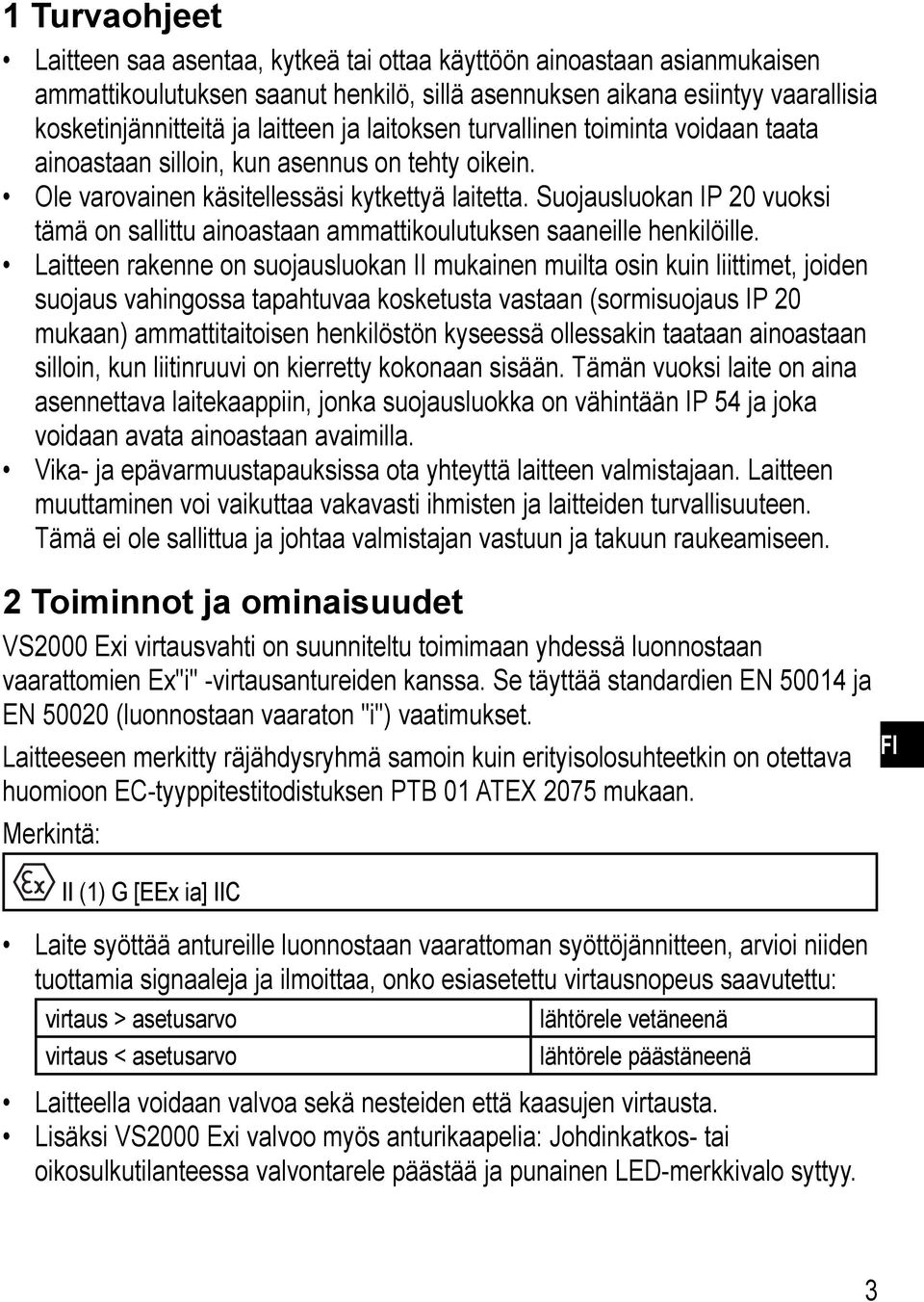

3 Turvaohjeet Laitteen saa asentaa, kytkeä tai ottaa käyttöön ainoastaan asianmukaisen ammattikoulutuksen saanut henkilö, sillä asennuksen aikana esiintyy vaarallisia kosketinjännitteitä ja laitteen ja laitoksen turvallinen toiminta voidaan taata ainoastaan silloin, kun asennus on tehty oikein. Ole varovainen käsitellessäsi kytkettyä laitetta. Suojausluokan IP 0 vuoksi tämä on sallittu ainoastaan ammattikoulutuksen saaneille henkilöille. Laitteen rakenne on suojausluokan II mukainen muilta osin kuin liittimet, joiden suojaus vahingossa tapahtuvaa kosketusta vastaan (sormisuojaus IP 0 mukaan) ammattitaitoisen henkilöstön kyseessä ollessakin taataan ainoastaan silloin, kun liitinruuvi on kierretty kokonaan sisään. Tämän vuoksi laite on aina asennettava laitekaappiin, jonka suojausluokka on vähintään IP 54 ja joka voidaan avata ainoastaan avaimilla. Vika- ja epävarmuustapauksissa ota yhteyttä laitteen valmistajaan. Laitteen muuttaminen voi vaikuttaa vakavasti ihmisten ja laitteiden turvallisuuteen. Tämä ei ole sallittua ja johtaa valmistajan vastuun ja takuun raukeamiseen. Toiminnot ja ominaisuudet VS000 Exi virtausvahti on suunniteltu toimimaan yhdessä luonnostaan vaarattomien Ex"i" -virtausantureiden kanssa. Se täyttää standardien EN 5004 ja EN 5000 (luonnostaan vaaraton "i") vaatimukset. Laitteeseen merkitty räjähdysryhmä samoin kuin erityisolosuhteetkin on otettava huomioon EC-tyyppitestitodistuksen PTB 0 ATEX 075 mukaan. Merkintä: II () G [EEx ia] IIC Laite syöttää antureille luonnostaan vaarattoman syöttöjännitteen, arvioi niiden tuottamia signaaleja ja ilmoittaa, onko esiasetettu virtausnopeus saavutettu: virtaus > asetusarvo lähtörele vetäneenä virtaus < asetusarvo lähtörele päästäneenä Laitteella voidaan valvoa sekä nesteiden että kaasujen virtausta. Lisäksi VS000 Exi valvoo myös anturikaapelia: Johdinkatkos- tai oikosulkutilanteessa valvontarele päästää ja punainen LED-merkkivalo syttyy.

4 Asennus VS000 täytyy asentaa Ex-tilan ulkopuolelle Varmistaaksesi suojauksen vahingossa tapahtuvaa vaarallisen jännitteen kosketttamista ja ilmastollisia vaikutuksia vastaan asenna laite laitekaappiin, jonka suojausluokka on vähintään IP 54. Laitekaappi tulisi asentaa paikallisten ja kansallisten sääntöjen ja määräysten mukaisesti. Asenna laite DIN-kiskoon. Asenna laite pystyasentoon ja jätä riittävästi tilaa sen ylä- ja alapuolelle ilmakierron helpottamiseksi ja liiallisen lämpenemisen välttämiseksi. Asennettaessa useita laitteita rinnakkain tulee laitteiden sisäinen lämmönkehitys ottaa huomioon. Yksittäisen laitteen ympäristölämpötila ei saa ylittää sallittua arvoa +60 C. Tässä tapauksessa ota huomioon myös laitteiden välinen etäisyys. Seuraava koskee identtisiä VS000 Exi -laitteita: - Etäisyys = 0 mm, kun käyttöjännite on UNOM (katso Tekniset tiedot / Käyttöjännite). - Etäisyys = vähintään 0 mm, kun käyttöjännite on UNOM +0%. Muiden valmistajien laitteiden kohdalla etäisyys tulee määrittää mittausten avulla. Estä konduktiivisen ja muun lian tunkeutuminen laitteen sisään asennuksen ja kytkennän aikana. 4

5 . Antureiden asennus Ota huomioon anturin mukana toimitetut asennusohjeet. 4 Sähköinen liitäntä Laitteen saa kytkeä vain ammattikoulutuksen saanut sähköasentaja. Irrota jännitesyöttö ennen kytkentää! Tarkista, ovatko releet kytketty ulkoisen jännitelähteen jännitteisiin. Sähköisten laitteiden asennusta ja käyttöä räjähdysvaarallisissa tiloissa koskevat säännöt ja määräykset on otettava huomioon. 4. Liitinjärjestys AC N L 7 8 L- DC L BN BK BN BK 4 9 GY 5 9 GY WH BU WH BU = rele, virtausvalvonta = rele, johdinvalvonta Johdinvärit: BN = rusk., BU = sin., BK = musta, WH = valk., GY = harm. 4. Syöttöjännite AC-jännite Käyttöjännite (Tekniset tiedot, sivu 9 / tyyppikilpi) ± 0 %, nastat 8 (L) ja 7 (N), taajuusalue Hz. DC-jännite 4V DC ± 0 %, nastat 8 (+) ja 7 (-). 5

6 4. Antureiden kytkentä SN0... SN04 -mallien ohjauspiirien suurimmat sallitut arvot: Ex-suojausluokka: luonnostaan vaaraton rakenne [EEx ia] IIC and [EEx ia] IIB Jännite Uo = 5,8V Virta Io = 9 ma / Ie = 47, ma Teho Po = 680 mw Ex-suojausluokka: luonnostaan vaaraton rakenne [EEx ia] IIC [EEx ia] IIB [EEx ia] IIB Ulkoinen induktanssi mh mh 5 mh Ulkoinen kapasitanssi 85 nf,6 μf 885 nf SR0:n ohjauspiirien suurimmat sallitut arvot: Ex-suojausluokka: luonnostaan vaaraton rakenne [EEx ia] IIC and [EEx ia] IIB Jännite Uo = 5,8V Virta Io = 84 ma / Ie = 8,5 ma Teho Po = 680 mw Ex-suojausluokka: luonnostaan vaaraton rakenne [EEx ia] IIC [EEx ia] IIB [EEx ia] IIB Ulkoinen induktanssi mh mh 5 mh Ulkoinen kapasitanssi 05 nf,7 μf 95 nf Häiriöjännitteiden aiheuttamien negatiivisten vaikutusten välttämiseksi anturi- ja kuormakaapelit tulisi sijoittaa erilleen toisistaan. Anturikaapelin maksimipituus: 00 m. Ota huomioon ulkoiselle induktanssille ja kapasitanssille ilmoitetut maksimiarvot. 6

7 4.4 Lähtörele Virtausvalvonta: nastat, 4, 5 Johdinvalvonta: nastat 9, 0,. Kytkentäkapasiteetti: maks. 50V AC, 4A (katso tekninen datalehti, sivu 9). Virta on rajoitettava ulkoisesti näihin arvoihin asianmukaisilla toimenpiteillä. Induktiivisille kuormille tarvitaan ulkoinen häiriösuodatin. Asenna IEC607- sivu mukainen sulake ( 5 A, nopea). Sijoita sulake räjähdysvaarallisen tilan ulkopuolelle. 5 Säätö LED-palkki - punainen LED palaa: virtaus < asetusarvo - keltainen LED palaa: rele vetäneenä, virtaus on saavuttanut asetusarvon - vihreä LED palaa: virtaus > asetusarvo punainen LED - palaa johdinkatkos- ja oikosulkutilanteissa Valintakytkin (neste/kaasu) Kytkentäpisteen säätöpotentiometri Aseta valintakytkin neste / kaasu () haluttuun asentoon: = neste, = kaasu. Kytke käyttöjännite. Käynnistysviiveen (n. 0 s) kuluttua laite on toimintavalmiudessa; (tänä aikana virtauksen osoitus saattaa olla päällä). Säädä virtaus haluttuun esivalinta-arvoon ja pidä se vakiona. Käännä säätöpotentiometriä (4) kunnes vihreä LED syttyy. Mitä kauempana vihreä LED on keltaisesta LEDistä, sitä turvallisempi säätö on (varmuuskerroin virtaus- tai lämpötilavaihteluiden varalta). 7

8 6 Toimintakaavio, virtausvalvonta f A B C 0 t t A = esiasetus, virtaus; B = kytkentäpiste; C = lähtörele t = käynnistysviive 7 Asennus ja säätö / käyttö Asennuksen, kytkennän ja säädön jälkeen tarkista laitteen turvallinen toiminta. Jos anturikaapelissa ilmenee katkos tai oikosulku, rele "wire monitoring" päästää ja punainen LED syttyy. Vian poistumisen jälkeen laite on taas toimintavalmiudessa. 8 Kunnossapito, korjaus, hävittäminen Jos laitetta käytetään oikein, ei kunnossapito- ja korjaustoimenpiteitä tarvita. Suositus: tarkista laitteen toiminnan luotettavuus oikosulun jälkeen. Vain valmistaja saa korjata laitteen. Käytön jälkeen laite tulee hävittää ympäristöystävällisesti ja soveltuvien kansallisten määräysten mukaisesti. 8

9 9 Tekniset tiedot SN0 SN0 SN0 SN04 SR0 Sähköinen rakenne AC DC Käyttöjännite 0 V 0 V 00 V 40 V 4 V Sallittu jännitevaihtelu ± 0 % Teho/virrankulutus 5 VA 5 ma Käyttölämpötila C Suojausluokka, liittimet IP 0 Suojausluokka, kotelo IP 40 Kotelo muovi (noryl) Liitäntä 5 ruuviliitintä maks. x,5 mm Lähtö rele Koskettimien kuormitettavuus maks. 4 A (50 V AC, cos φ 0,7); 0, A (50 V DC); 4 A (4 V DC) 9
