Asennusohjeet. Gapsal OKS & Compact. Versio 5.0
|
|
- Juho-Matti Härkönen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Asennusohjeet Gapsal OKS & Compact Versio 5.0
2 Movek Grupp pidättää oikeuden tehdä muutoksia laitteen osiin ja teknisiin tietoihin ilman ennakkoilmoitusta Movek Grupp. Alkuperäiset ohjeet on julkaistu viroksi. Muut kieliversiot ovat käännöksiä. (Direktiivi 2006/42/EY)
3 Sisällys 1 Tärkeää tietoa Asennus ja huolto Asennuksen aloittaminen Lämpöpumpun sijoittaminen Liittimet Etupaneelin irrotus Putkiliitosten mitat Putkien asennus Varoventtiilit Kylmäaineputket Lämmitysjärjestelmän täyttö Putkiston kaaviokuva Sähköosien asennus tsähköliitännät Kylmäainepiirin täyttö Käynnistys... 11
4 1 Tärkeää tietoa 1.1 Asennus ja huolto Hengenvaara! Kylmälaitetyöt on teetettävä alan ammattilaisella! Asennus-, korjaus- ja huoltotyöt, jotka ovat lämpöpumppuasentajan velvollisuuksia, on teetettävä pätevällä lämpöpumppuasentajalla. Sähköasennustyöt on teetettävä sähköasentajalla. Lämpöpumppu on asennettava vakaalle alustalle, joka kestää laitteen painon. 2 Asennuksen aloittaminen 2.1 Lämpöpumpun sijoittaminen Kuva esittää lämpöpumpun tarvitsemat etäisyydet. Pystysuuntaista säätöä varten lämpöpumpulla on säädettävät jalat.

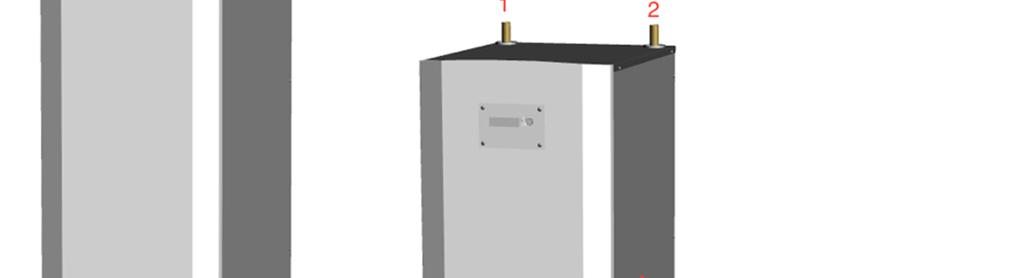

5 2.2 Liittimet Kylmäaineputkien läpiviennit on avattava iskulla sopivalta puolelta käsin ja tiivistettävä laitteen mukana tulevilla kumiholkeilla. Gapsal Compact Gapsal OKS Lämminveden meno Lämminveden paluu Maapiiriin Maapiiristä Lämmin käyttövesi Kylmä käyttövesi Boilerilämmityksen paluuvirta
6 2.3 Etupaneelin irrotus Irrota ruuvit (1). Nosta ovea varovasti, ettet vahingoita ohjausyksikön kaapeleita (2). Jätä ovi lämpöpumpun viereen. 2.4 Putkiliitosten mitat Gapsal Kylmäaineen meno 28 mm 28 mm 28 mm 28 mm 28 mm Kylmäaineen paluu 28 mm 28 mm 28 mm 28 mm 28 mm Lämminveden meno 22 mm 22 mm 22 mm 28 mm 28 mm Lämminveden paluu 22 mm 22 mm 22 mm 28 mm 28 mm Lämminvesivaraajan paluu 22 mm 22 mm 22 mm 22 mm 22 mm
7 3 Putkien asennus Tulevien vuotojen ja melun ehkäisemiseksi, on lämmityspuolen putkiin asennettava tasaajat ja seurattava, että putkisto ei jää jännittyneeksi! Varmista, että asennettavien putkien mitat vastaavat kohdassa 2.4 esitettyjä! Putket saa asentaa vain valtuutettu lämpöpumppuasentaja! ON ERITTÄIN TÄRKEÄÄ, ETTÄ KOKO LÄMMITYSJÄRJESTELMÄ ON TÄYSIN ILMATTU! TARVITTAVIIN PAIKKOIHIN ON ASENNETTAVA ILMAUSVENTTIILIT! LÄMMITYS- JA KYLMÄAINEPIIRIN PALUUPUTKIIN ON ASENNETTAVA SUODATTIMET! 3.1 Varoventtiilit Suljetulla paisuntasäiliöllä varustetut lämmitysjärjestelmät on varustettava varoventtiilillä (koko min. DN20, aukeamispaine maks. 2 baaria). Jos lämpöpumppujärjestelmään on lisätty lämminvesivaraaja, niin varoventtiilin aukeamispaineen on oltava enintään 9 baaria. 3.2 Kylmäaineputket Kylmäaineputkien aukot voi avata iskulla sopivalta puolelta ja ne on tiivistettävä pakkauksessa olevilla kumiholkeilla. Kylmäaineputkisto on eristettävä kondensoimattomalla eristeellä. 3.3 Lämmitysjärjestelmän täyttö Lämmitysjärjestelmän paine on nostettava noin 1 baariin. Lisäksi on varmistettava, että kaikki lämmitysjärjestelmän osat on ilmattu. Mikäli mahdollista, lämmitysjärjestelmä on täytettävä pehmennetyllä vedellä. Kovan veden aiheuttamat vahingot eivät kuulu takuun piiriin.
8 3.4 Putkiston kaaviokuva Gapsal OKS 6-17 Lämminveden meno Lämminveden paluu Kylmä vesi Lämmin käyttövesi Paisuntasäiliö ELBL Varoventtiili Painemittari Maapiiri Gapsal Compact 6-13
9 Lämminveden meno Lämminveden paluu Kylmä vesi Lämmin käyttövesi Paisuntasäiliö ELBL Varoventtiili Painemittari Maapiiri 3 Sähköosien asennus 3.1 Sähköliitännät Sähköosien asennuksen saa suorittaa vain pätevä sähköasentaja! Laitteen virran on oltava katkaistavissa automaattisella suojakatkaisimella! Sähkövirta! Ennen työn aloittamista on varmistettava, että laitteen virta on katkaistu! Sähköasennuksissa saa käyttää vain kiinteästi asennettuja kaapeleita. Vaihejärjestystä ei saa muuttaa! Jos vaihejärjestystä muutetaan, kompressorin pyörimissuunta muuttuu ja kompressori ylikuumenee. Kytke anturi kylmällä tulovedellä varustettavan lämminvesivaraajan pohjasta kolmanneksen korkeudelle. Sijoita ulkoanturi rakennuksen pohjois- tai luoteispuolelle, ei suoraan auringonvaloon. Ulkoanturia ei saa asentaa heijastavaan paneeliseinään. Anturi on asennettava vähintään 1 metrin
10 päähän seinän aukoista, joista tulee lämmintä ilmaa. Anturit: Ulkoanturi (107) (108) Lämmin käyttövesi (Compact-mallissa integroitu) (105) (106) 2. Lämpökäyrä: meno (14) (T) 2. Lämpökäyrä: paluu (15) (T) Sähkökytkennät: Tulojännite (L1) (L2) (L3) (N) (PE) Ulkoinen lämminvesipumppu (1) (N) (PE) 2. Lämpökäyrän säädin (62) (0-10V) (91) (+24V) (T) 4 Kylmäainepiirin täyttö Kylmäainepiirissä suositellaan käytettäväksi 30-prosenttista etanoliliuosta. PEM-putken (DN40) yhtä metriä vastaa noin yksi litra liuosta. Kylmäainepiirin läpipumppauksen voi lopettaa, kun maakokoojaputkiston kaikki haarat ovat ilmattomia.
11 5 Käynnistys Asennuksen voi käynnistää vain silloin, kun lämmitysjärjestelmä ja kylmäainepiiri ovat täynnä. Muuten pumput voivat vaurioitua. Lisäksi ennen työn aloittamista on tarkastettava seuraavat kohdat: tarkasta, että kaikki liitokset on eristetty, tarkasta kompressorin softswitch-kytkimen merkkivalo. Normaaliasennossa valon pitää palaa jatkuvasti. Jos valo vilkkuu, katso softswitch-kytkimen etupaneelissa olevat ohjeet. Vaiheenvaihdon tapauksessa on vaihdettava virtalähteen kaksi vaihetta (esim. L1 ja L2). Muuta tehdasasetukset asiakkaan vaatimuksia vastaaviksi.
