1 VLT 6000 HVAC vakiopaineen säädössä ja paine-erosäädössä. (MBS 3000, 0-10V) 1

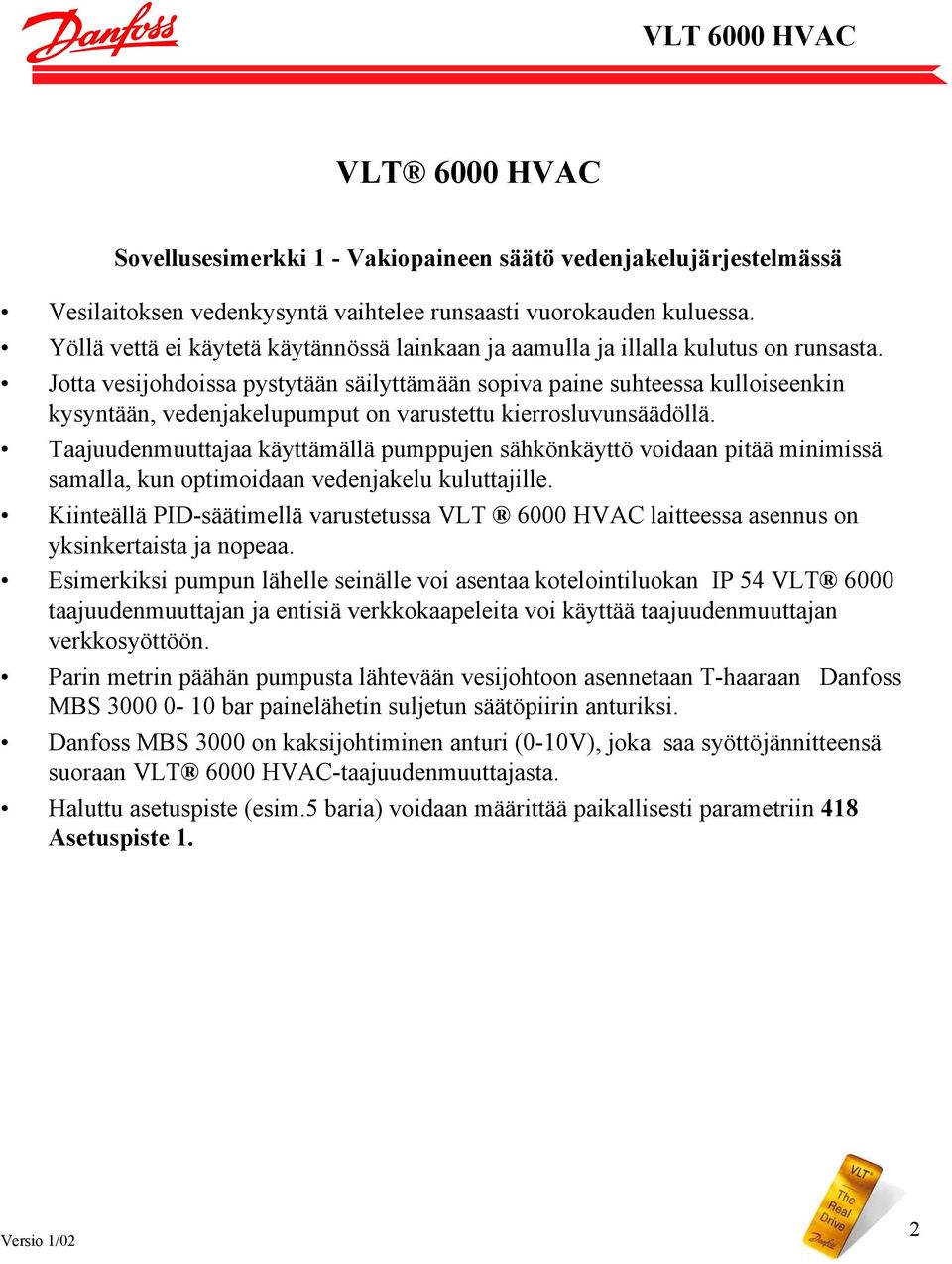

2 VLT 6000 HVAC Sovellusesimerkki 1 - Vakiopaineen säätö vedenjakelujärjestelmässä Vesilaitoksen vedenkysyntä vaihtelee runsaasti vuorokauden kuluessa. Yöllä vettä ei käytetä käytännössä lainkaan ja aamulla ja illalla kulutus on runsasta. Jotta vesijohdoissa pystytään säilyttämään sopiva paine suhteessa kulloiseenkin kysyntään, vedenjakelupumput on varustettu kierrosluvunsäädöllä. Taajuudenmuuttajaa käyttämällä pumppujen sähkönkäyttö voidaan pitää minimissä samalla, kun optimoidaan vedenjakelu kuluttajille. Kiinteällä PID-säätimellä varustetussa VLT 6000 HVAC laitteessa asennus on yksinkertaista ja nopeaa. Esimerkiksi pumpun lähelle seinälle voi asentaa kotelointiluokan IP 54 VLT 6000 taajuudenmuuttajan ja entisiä verkkokaapeleita voi käyttää taajuudenmuuttajan verkkosyöttöön. Parin metrin päähän pumpusta lähtevään vesijohtoon asennetaan T-haaraan Danfoss MBS bar painelähetin suljetun säätöpiirin anturiksi. Danfoss MBS 3000 on kaksijohtiminen anturi (0-10V), joka saa syöttöjännitteensä suoraan VLT 6000 HVAC-taajuudenmuuttajasta. Haluttu asetuspiste (esim.5 baria) voidaan määrittää paikallisesti parametriin 418 Asetuspiste 1. 2

3 SEURAAVAT PARAMETRIT PITÄÄ MÄÄRITTÄÄ Näytössä lukee Par. 100 Toimintatapa Suljettu piiri [1] Closed loop Par. 308 Analoginen tulojännite, liitin 60 Takaisinkytkentäviesti[2]Feed back Par. 309 Liitin 53, min. skaalaus 0 V Par. 310 Liitin 53, maks. skaalaus 10 V Par. 403 Nukahdustilan ajastin 10 s (sovelluksesta riippuva) Par. 404 Nukahdustaajuus 15 Hz (sovelluksesta riippuva) Par. 405 Herätystaajuus 20 Hz (sovelluksesta riippuva) Par. 406 Kiihdytyksen asetuspiste 125 % (sovelluksesta riippuva) Par. 413 Minimitakaisinkytkentä 0 (anturista riippuva ) Par. 414 Maksimitakaisinkytkentä 10 bar (anturista riippuva ) Par. 415 Näytön yksikkö baari [16] Par. 418 Asetuspiste 1. (haluttu arvo) Par. 423 PID, suhteellinen vahvistus 0.8 (sovelluksesta riippuva) Par. 424 PID, integrointiaika 5sek (sovelluksesta riippuva) 3

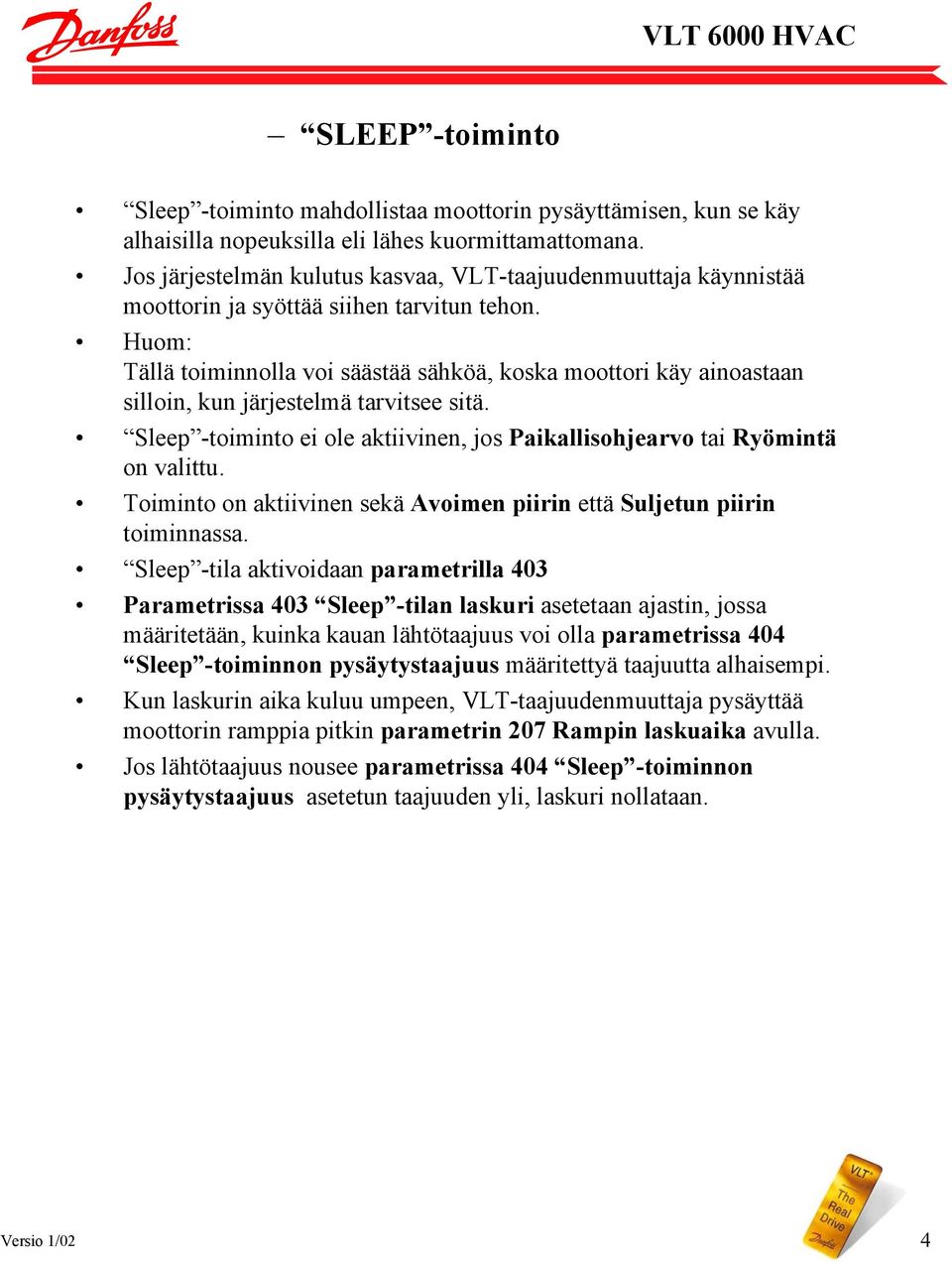

4 SLEEP -toiminto Sleep -toiminto mahdollistaa moottorin pysäyttämisen, kun se käy alhaisilla nopeuksilla eli lähes kuormittamattomana. Jos järjestelmän kulutus kasvaa, VLT-taajuudenmuuttaja käynnistää moottorin ja syöttää siihen tarvitun tehon. Huom: Tällä toiminnolla voi säästää sähköä, koska moottori käy ainoastaan silloin, kun järjestelmä tarvitsee sitä. Sleep -toiminto ei ole aktiivinen, jos Paikallisohjearvo tai Ryömintä on valittu. Toiminto on aktiivinen sekä Avoimen piirin että Suljetun piirin toiminnassa. Sleep -tila aktivoidaan parametrilla 403 Parametrissa 403 Sleep -tilan laskuri asetetaan ajastin, jossa määritetään, kuinka kauan lähtötaajuus voi olla parametrissa 404 Sleep -toiminnon pysäytystaajuus määritettyä taajuutta alhaisempi. Kun laskurin aika kuluu umpeen, VLT-taajuudenmuuttaja pysäyttää moottorin ramppia pitkin parametrin 207 Rampin laskuaika avulla. Jos lähtötaajuus nousee parametrissa 404 Sleep -toiminnon pysäytystaajuus asetetun taajuuden yli, laskuri nollataan. 4

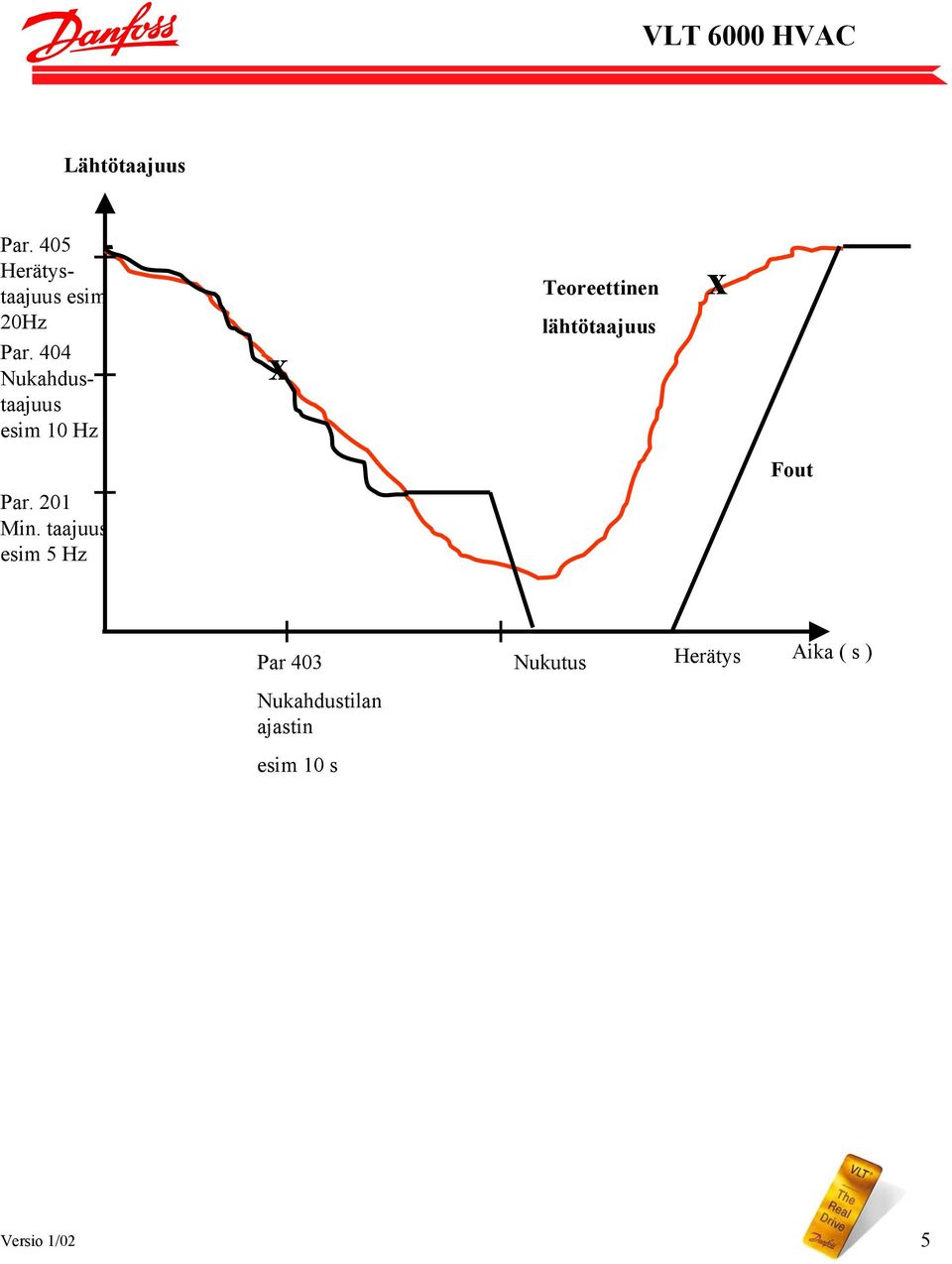

5 Lähtötaajuus Par. 405 Herätystaajuus esim 20Hz Par. 404 Nukahdustaajuus esim 10 Hz x Teoreettinen lähtötaajuus x Par. 201 Min. taajuus esim 5 Hz Fout Par 403 Nukutus Herätys Aika ( s ) Nukahdustilan ajastin esim 10 s 5

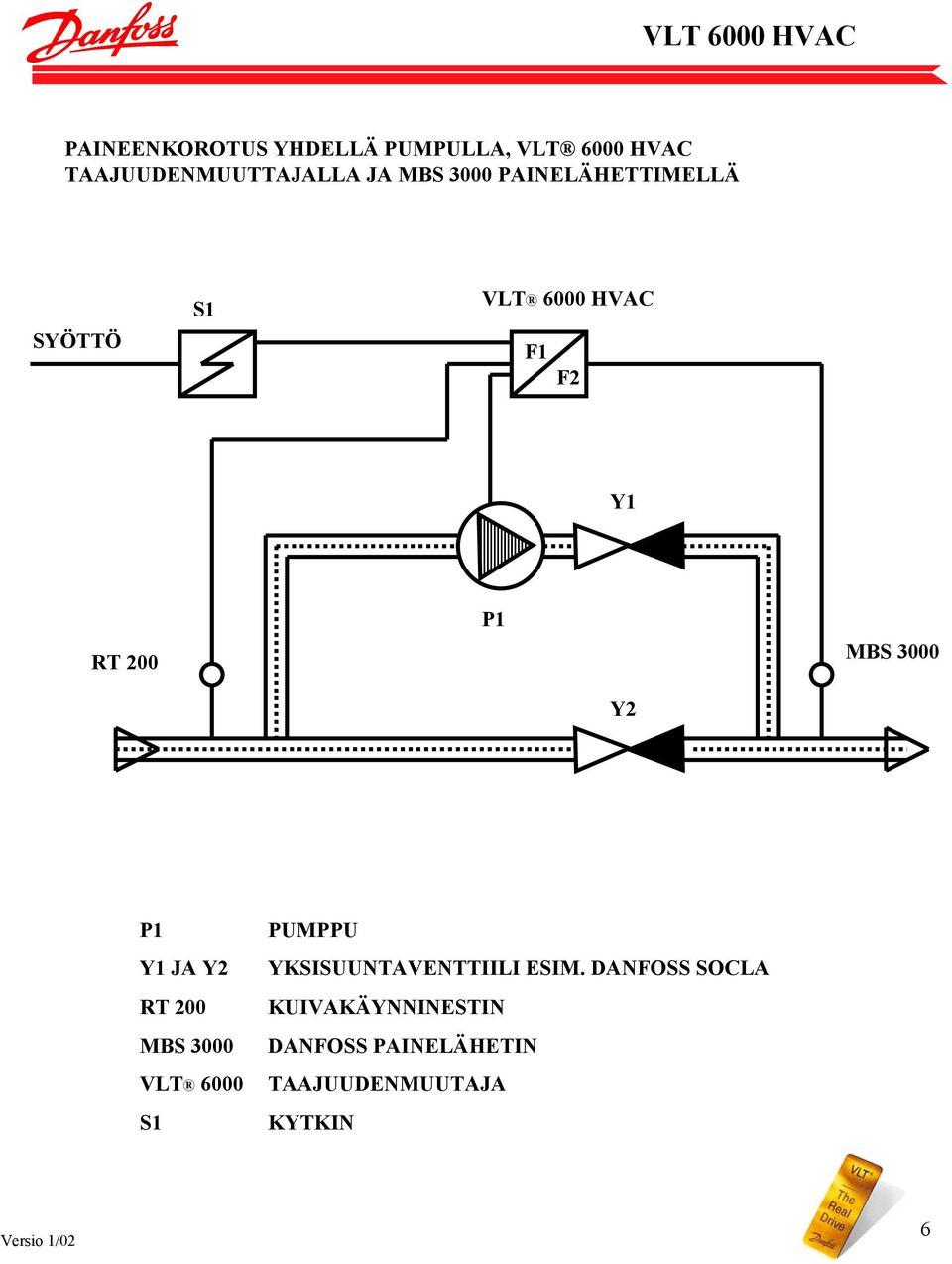

6 PAINEENKOROTUS YHDELLÄ PUMPULLA, VLT 6000 HVAC TAAJUUDENMUUTTAJALLA JA MBS 3000 PAINELÄHETTIMELLÄ SYÖTTÖ VLT 6000 HVAC F1 F2 Y1 RT 200 P1 MBS 3000 Y2 P1 Y1 JA Y2 RT 200 MBS 3000 VLT 6000 PUMPPU YKSISUUNTAVENTTIILI ESIM. DANFOSS SOCLA KUIVAKÄYNNINESTIN DANFOSS PAINELÄHETIN TAAJUUDENMUUTAJA KYTKIN 6

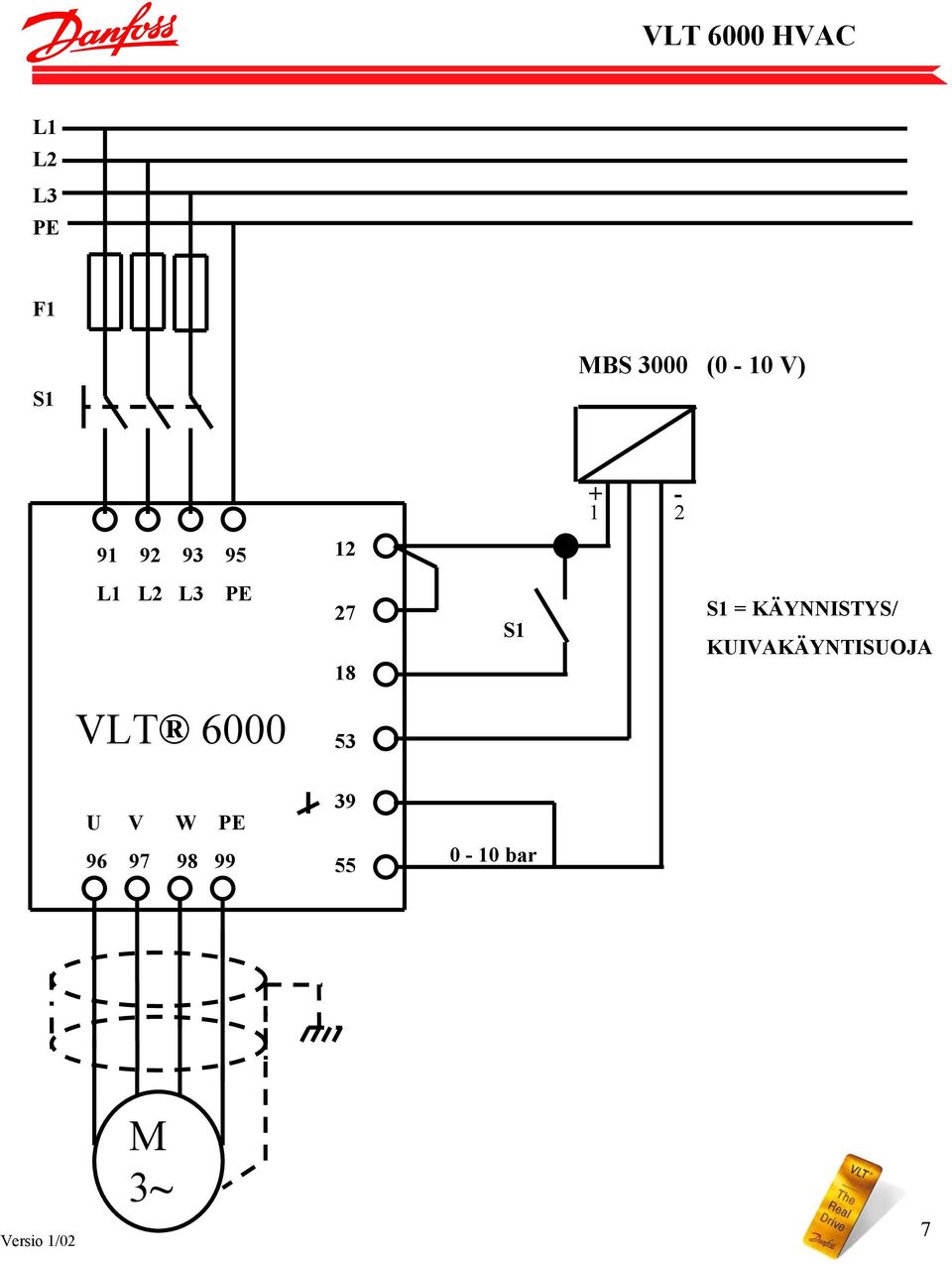

7 L1 L2 L3 PE F1 MBS 3000 (0-10 V) L1 L2 L3 PE = KÄYNNISTYS/ KUIVAKÄYNTISUOJA VLT U V W PE bar M 3~ 7

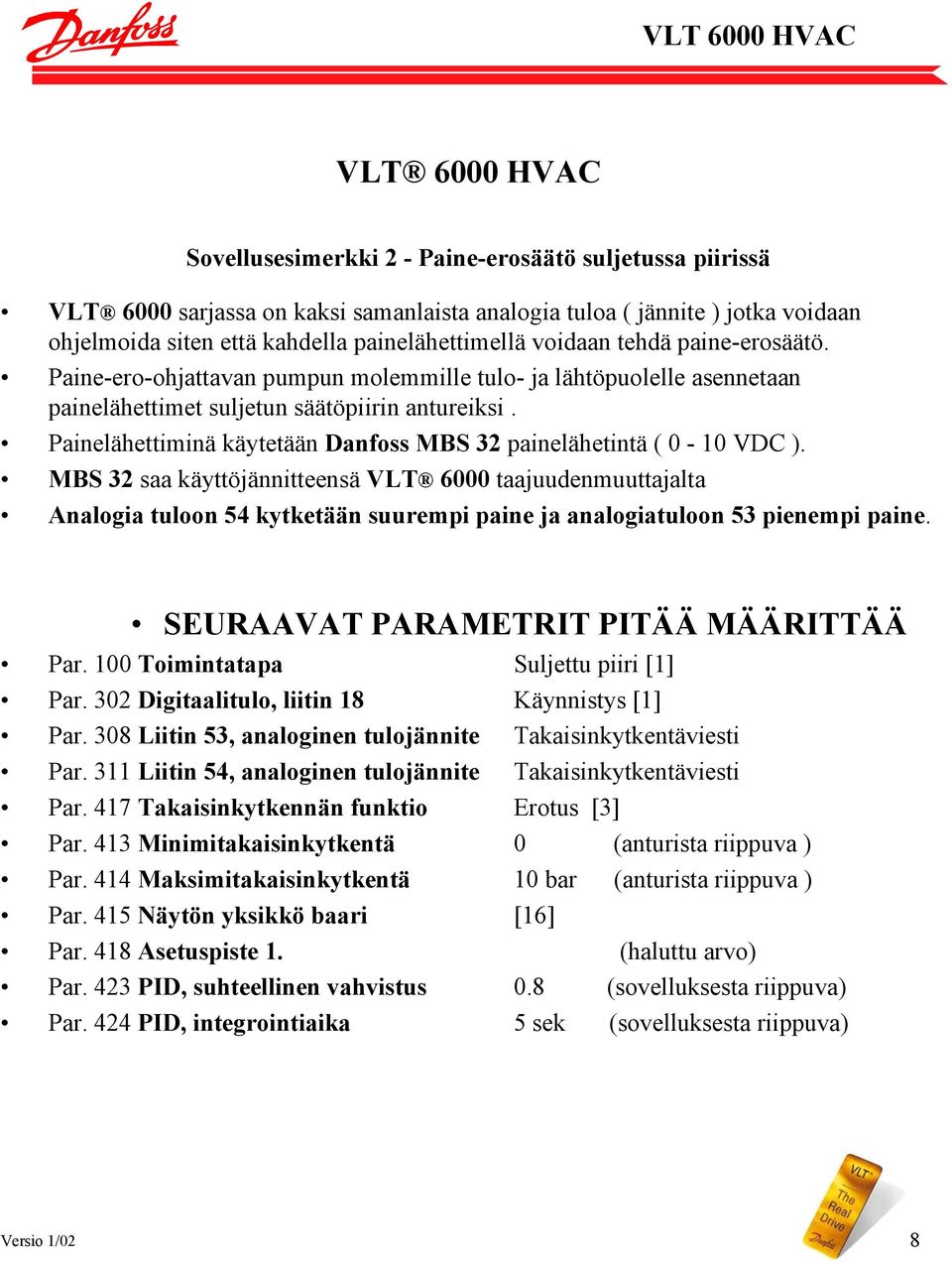

8 VLT 6000 HVAC Sovellusesimerkki 2 - Paine-erosäätö suljetussa piirissä VLT 6000 sarjassa on kaksi samanlaista analogia tuloa ( jännite ) jotka voidaan ohjelmoida siten että kahdella painelähettimellä voidaan tehdä paine-erosäätö. Paine-ero-ohjattavan pumpun molemmille tulo- ja lähtöpuolelle asennetaan painelähettimet suljetun säätöpiirin antureiksi. Painelähettiminä käytetään Danfoss MBS 32 painelähetintä ( 0-10 VDC ). MBS 32 saa käyttöjännitteensä VLT 6000 taajuudenmuuttajalta Analogia tuloon 54 kytketään suurempi paine ja analogiatuloon 53 pienempi paine. SEURAAVAT PARAMETRIT PITÄÄ MÄÄRITTÄÄ Par. 100 Toimintatapa Suljettu piiri [1] Par. 302 Digitaalitulo, liitin 18 Käynnistys [1] Par. 308 Liitin 53, analoginen tulojännite Takaisinkytkentäviesti Par. 311 Liitin 54, analoginen tulojännite Takaisinkytkentäviesti Par. 417 Takaisinkytkennän funktio Erotus [3] Par. 413 Minimitakaisinkytkentä 0 (anturista riippuva ) Par. 414 Maksimitakaisinkytkentä 10 bar (anturista riippuva ) Par. 415 Näytön yksikkö baari [16] Par. 418 Asetuspiste 1. (haluttu arvo) Par. 423 PID, suhteellinen vahvistus 0.8 (sovelluksesta riippuva) Par. 424 PID, integrointiaika 5 sek (sovelluksesta riippuva) 8

9 PAINE-EROSÄÄTÖ VLT 6000 HVAC TAAJUUDENMUUTTAJALLA JA KAHDELLA MBS 32 PAINELÄHETTIMELLÄ VLT 6000 HVAC F1 F2 P1 MBS 32 KULUTUSKOHTEET MBS 32 SULJETTU KIERTO, ESIM KIERTOVESIVERKKO P1 MBS 32 VLT 6000 PUMPPU DANFOSS PAINELÄHETIN TAAJUUDENMUUTAJA KYTKIN 9

10 L1 L2 L3 PE F L1 L2 L3 PE 27 = KÄYNNISTYS VLT 6000 U V W PE SUUREMPI PAINE MBS ( 0-10 V) MBS 32 ( 0-10 V) 39 PIENEMPI PAINE 53 M 3~ 10
