VESIMITTARIN ASENTAMINEN

Koko: px
Aloita esitys sivulta:

Download "VESIMITTARIN ASENTAMINEN"

Transkriptio

1 VESIMITTARIN ASENTAMINEN Helppoa ja vaivatonta! Ei vaadi aiempaa kokemusta sähköliitännöistä Tarvitset vain perustyökalut VILKASE.FI ASENNUSOHJE..0

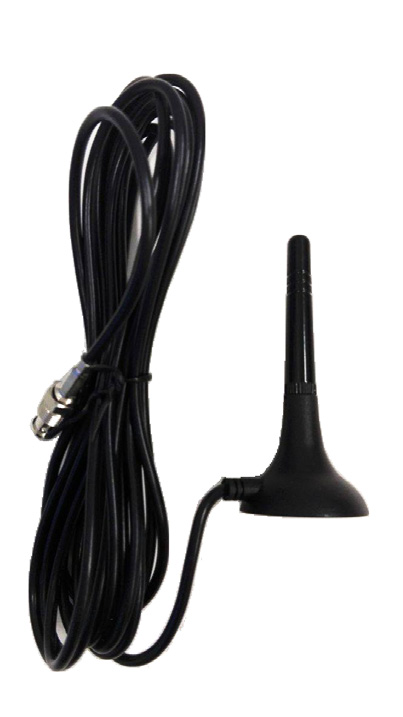

2 (.) VILKASEetälukulaite (.) Pulssikaapeli (.) Antenni Huomioitavaa ennen laitteen hankintaa Millainen paketti sopisi tarpeeseesi? Peruspakettimallit: VILKASE -etälukulaite tarvitsee toimiakseen impulssityyppisen mekaanisen vesimittarin tai ultraäänivesimittarin. Jos olet epävarma yhteensopivuudesta, voit tarkistaa sopivuuden aina meiltä. Vesimittareita voidaan kytkeä kpl esim. puhdas vesi ja jätevesi tai puhtaalle vedelle esim. molempiin suuntiin. Aurinkosähköpaketti jos kaivoosi ei saatavilla verkkovirtaa: VILKASE-etälukulaite (.) + Pulssikaapeli (.) + Antenni (.) + Akku suojakoteloineen + Aurinkopaneeli ja akkulaturi + Aurinkopaneeliteline Verkkosähköpaketti jos kaivossasi on verkkosähkö. VILKASE-etälukulaite (.) + Pulssikaapeli (.) + Antenni (.) + Teholähde Sisäinen akkupaketti sisäisellä akulla toimiva. Akullinen VILKASEetälukulaite (.) + Pulssikaapeli (.) + Antenni (.) Sisäisellä akulla varustettu VILKASE-etälukulaite on heti antennin ja pulssikaapelin kytkemisen jälkeen toimintavalmis, etkä tarvitse erillistä sähkölähdettä. Sisäisellä akulla toimiva etälukulaite sopii erinomaisesti harvemmin luettaviin kohteisiin, kuten kiinteistökohtaisiin mittareihin. Lisälaitteet ja mahdollisuudet Muista tilata optioliitännät! A B Voit myös tilata edellä mainituista peruspaketeista poikkeavan, juuri sinulle sopivan kattauksen tarvitsemiasi laitteita ja välineitä. Ota yhteyttä (tiedot alla). Etälukulaitteeseen voidaan liittää myös lisäosia esimerkiksi vesijohtoverkon paineen, vedenlaadun tai lämpötilan seuraamiseksi optioliitäntöjen kautta. Lisäksi voit liittää pumppaamolta tulevat hälytykset etälukulaitteeseen niin, että saat ne suoraan puhelimeesi. Pumppujen käyntiaikoja voidaan myös seurata. Kloorauslaitteiston ohjaamiseen tarvittava virtaamatieto saadaan myös optio ulostuloliitännästä. Optioliitännät ovat lisävarusteita, jotka pitää määritellä tilattaessa. Optioliitäntöjen kytkentäohjeet ovat ohjeen lopussa. Kerromme mielellämme lisää juuri tarpeisiisi sopivista mahdollisuuksista, ota yhteyttä meihin verkkosivuilla vilkase.fi/yhteys tai soittamalla. VILKASE.FI ASENNUSOHJE..0

3 Huomioi ennen asennuksen aloittamista Tilauksen saatuasi tarkasta, että saamasi etälukulaitepaketti on tilauksesi mukainen. Ennen varsinaisten laitteiden asennuksen aloittamista huomioi, että kaivossa tulisi olla hylly tai teline sekä etälukulaitteelle että mahdolliselle akulle. Halutessasi voit asentaa laitteen myös samalle hyllylle akun kotelon päälle. Huomioi hyllyn tai telineen paikkaa suunnitellessasi, että johdot ylettyvät etälukulaitteelta sekä vesimittarille että suunniteltuun antenninpaikkaan ja mahdolliseen aurinkopaneeliin. Katso hyllyn valmistamiseen suositukset alla olevasta kuvasta. Aurinkopaneelin asennusta varten tarvitset myös (esim. puisen 0x00mm) tolpan. Sopiva asennuskorkeus aurinkopaneelille on noin metri, jotta lumi ja kasvillisuus eivät ole esteenä. Tolppaan asennetaan myös alusta antennille. Mukana tuleva akkulaturi on hyvä asentaa suojaisaan paikkaan esim. kaivoon. Poraa kaivon seinämään valmiiksi myös läpivienti (n. mm), kaivon ulkopuolelle meneville johdoille. Läpileikkaus asennettavista laitteista Pulssikaapeli Virtakaapeli Antenninjohto Aurinkopaneeli Antenni (kiinnittyy magneetilla alustaan) Läpivienti johdoille Akkulaturi VILKASE- etälukulaite (voidaan asentaa myös akun suojakotelon päälle) Akku tai teholähde Suositus: Hyllyn leveys cm, syvyys cm, korkeus cm, kantavuus ~0kg Vesimittari REED-tyyppinen pulssilähtö tai ultraäänimittarin liitinlähtö VILKASE.FI ASENNUSOHJE..0

4 ASENTAMINEN Huomioi etenemisjärjestys ja asenna sähköt viimeisenä, jotta etälukulaite ei yritä lähettää tietoja, ennen kuin antenni on kytketty.. Antenni Antennin kytkeminen Kierrä antenniliitin paikalleen etälukulaitteeseen kohtaan: Kiristä sormin tai hyvin varovaisesti avaimella.. Pulssikaapeli Pulssikaapeli Kytke pulssijohto etälukulaitteen liittimeen: Liitä johdot liittimellä vesimittarista lähtevään pulssikaapeliin seuraavasti: VILKASE -ETÄLUKULAITE Etälukulaite johdon väri: ruskea musta sininen Vesimittari johdon väri: ruskea valkoinen (varaus. mittarille) VESIMITTARI Antenniliitin VILKASE-etälukulaitteen liitännät Optioliitännät (tilattava erikseen) (Kytkentäohjeet ohjeen lopussa) Virtakaapeli (alempi liitin: -pinninen) VD A Pulssikaapeli (voidaan kytkeä vesimittaria, ylempi liitin: -pinninen) B VILKASE.FI KÄYTTÖOHJE..0

5 . Sähköt A. Aurinkosähköpaketti. Aurinkopaneelin asemointi Asenna aurinkopaneeli kaivon ulkopuolelle siten, että sen edessä ei ole esteitä ja se on suunnattu aurinkoisimpaan suuntaan, yleensä etelään (huomioi johtojen pituus). Aurinkopaneeli Akkulaturi Sulake (A). Yhdistä aurinkopaneeli, akkulaturi ja akku Avaa akkulaturin kannen ruuvit ja irrota kansi kokonaan. Yhdistä aurinkopaneelista tulevan kaapelin johdot akkulaturin sisällä olevaan sokeripala-tyyppiseen liittimeen, avaamalla liittimen ruuveja hieman ja asettamalla johdot sisään (punainen johto plussaan ja musta miinukseen), sen jälkeen kiristä ruuvit. Kiristä lopuksi myös johdon läpivientiholkki. Yhdistä samalla tavalla akkulaturin sisällä olevaan toiseen "sokeripala"-liitäntään kaapeli, joka lähtee akkuun. Yhdistä akkulaturista lähtevä kaapeli akkuun: Asenna johtimen (+) ja akun plus (+) navan välille sulake (A). Punainen johdin (+) plus napaan ja musta johdin akun miinus (-) napaan. Kiristä ja varmista liitos. Palaako akkulaturissa vihreä valo? (Akkulaturi vaatii toimiakseen riittävän auringonpaisteen). Jos akku on kytketty väärin, akkulaturissa palaa punainen valo. Vaihda napaisuus tarvittaessa. Akku. Yhdistä akku ja etälukulaite Yhdistä virtakaapeli etälukulaitteen virtalähteellä merkittyyn liittimeen. Virtakaapelin toinen pää liitetään akkuun: punainen johdin liitetään akun plus (+) napaan. Musta johdin liitetään akun miinus (-) napaan. Tarkista liitokset ja niiden suojaus! B. Verkkosähköpaketti Kytke teholähde (suojausluokka IP) kiinni virtakaapelilla etälukulaitteeseen kohtaan VILKASE -ETÄLUKULAITE Varmista että liitännät ja johdotukset ovat ehjiä. Kytke teholähde pistorasiaan. Etälukulaite on toimintavalmiudessa. Virtakaapeli Teholähde VILKASE -ETÄLUKULAITE VILKASE.FI KÄYTTÖOHJE..0

6 Optioliitännät Optioliittimet A, B ja Tyyppi: Amphenol MA-0PMMS-SF00 Pinnijärjestys kuvassa. Tarjoamme tähän sopivan kaapelin liittimineen: Pituus metri, A B UR UL09 able, Black (PUR), AWG Pinni / johtovärit: ruskea punainen oranssi keltainen vihreä sininen violetti harmaa VILKASE.FI ASENNUSOHJE..0

7 Optioliitin A Optioliitin A sisältää digitaaliset ulostulot. Näihin voidaan kytkeä esimerkiksi paineanturin sähkönsyöttö, ledivalot, rele, solenoidi jne. A optioliittimen sisäinen rakenne on esitetty alla olevassa kuvassa A ~ VD Sulake 0,A Digitaalinen ulostulo NPN Sulake 0,A Ulkoinen jännite Sisäinen akku ~ VD Sulake 0,A Digitaalinen ulostulo PNP VILKASE.FI ASENNUSOHJE..0

8 Optioliitin B Optioliitin B sisältää digitaaliset sisääntulot sekä analogiset sisääntulot jännitemittauksiin. Digitaalisia sisääntuloja voidaan käyttää lukemaan kytkimien tiloja. Sovelluksia voivat olla mm. erilaiset hälytykset, rajakytkin, pumppujen käyntiaikamittaukset, virhetilailmoitukset yms. Jännitemittausta käytetään useimmiten erilaisten antureiden kanssa, kuten painemittari, lämpötilamittaus jne. +,0 VD B V V +,0 VD Digitaalinen sisääntulo Digitaalinen sisääntulo Analoginen sisääntulo #, jännite 0-0 V Analoginen sisääntulo #, jännite 0-0 V 0 VILKASE.FI ASENNUSOHJE..0

9 Optioliitin Optioliitin sisältää analogiset sisääntulot virtaviesteille (-0 ma) sekä potentiaalivapaan ulostulon esimerkiksi käytettäväksi kloorausyksikön kanssa. Virtaviestejä käytetään yleisesti erilaisissa antureissa, kuten paineantureissa. 0Ω 0Ω 0Ω Analoginen sisääntulo #, virta -0 ma Analoginen sisääntulo #, virta -0 ma Analoginen sisääntulo #, virta -0 ma Releulostulo, sulkeutuva kärki, potentiaalivapaa 0 9 VILKASE.FI ASENNUSOHJE..0

10 Esimerkkikytkentöjä Esimerkkikytkentöjä A ~ VD Sulake 0,A Ulkoinen jännite Lamppu/led (rele, solenoidi jne.) Sulake 0,A Digitaalinen ulostulo NPN Sisäinen akku ~ VD Ulkoinen teholähde V + VD Signaali -0 ma Paineanturi Sulake 0,A Digitaalinen ulostulo PNP +,0 VD B Ulkoinen kytkin. Esimerkiksi hälytys pumppujen vikatilanteesta, rajakytkin, termostaatti yms. Huom. oltava potentiaalivapaa (rele). +,0 VD Digitaalinen sisääntulo Ulkoinen kytkin. Voidaan laskea esimerkiksi pumppujen käyntiajat. Digitaalinen sisääntulo V V Analoginen sisääntulo #, jännite 0-0 V Analoginen sisääntulo #, jännite 0-0 V Paineanturi, lämpötilamittaus, venttiilin tila yms. Kloorauslaite Signaali vedenkulutuksesta Analoginen sisääntulo #, virta -0 ma 0Ω Analoginen sisääntulo #, virta -0 ma 0Ω Analoginen sisääntulo #, virta -0 ma 0Ω Releulostulo, sulkeutuva kärki, potentiaalivapaa 0 VILKASE.FI ASENNUSOHJE..0
